Giáo trình Máy điện Trung cấp: Kỹ thuật Máy lạnh & Điều hòa Chuyên sâu

Giáo trình máy điện nghề kỹ thuật máy lạnh và điều hòa không khí trình độ trung cấp cung cấp kiến thức chuyên sâu và thực tiễn cho học viên.

• Trường học: Trường Cao Đẳng Nghề
• Chuyên ngành: Kỹ Thuật Máy Lạnh Và Điều Hòa Không Khí
• Đề tài: Giáo Trình Máy Điện Nghề Kỹ Thuật Máy Lạnh Và Điều Hòa Không Khí Trình Độ Trung Cấp
• Loại tài liệu: Giáo Trình

Tóm tắt

I. Giới thiệu về Giáo trình Máy điện

Giáo trình Máy điện được biên soạn dành cho chương trình đào tạo trình độ Cao đẳng Kỹ thuật Máy lạnh và Điều hòa không khí. Đây là tài liệu giáo dục chính thức được phê duyệt bởi Trường Cao đẳng Giao thông Vận tải Trung ương I, nhằm cung cấp kiến thức cơ bản và kỹ năng thực hành cho sinh viên. Máy điện là khái niệm chỉ các loại máy dùng điện làm nguồn hoặc tạo ra năng lượng điện, hoạt động theo nguyên tắc chuyên đổi năng lượng. Giáo trình được xây dựng trên cơ sở phân tích nhu cầu thị trường lao động, giúp đáp ứng yêu cầu của ngành Máy lạnh và Điều hòa không khí hiện đại. Nội dung tích hợp lý thuyết và thực hành, tạo điều kiện thuận lợi cho quá trình dạy và học của giáo viên và học sinh.

1.1. Định nghĩa và vai trò của Máy điện

Máy điện là các thiết bị chuyên đổi năng lượng từ điện sang cơ hoặc ngược lại. Trong lĩnh vực Máy lạnh và Điều hòa không khí, máy điện đóng vai trò cực kỳ quan trọng trong các hệ thống làm lạnh. Các loại máy điện bao gồm máy biến áp, động cơ xoay chiều giúp cung cấp và điều khiển năng lượng. Chúng không chỉ chuyển giao năng lượng mà còn biến đổi các thông số điện như từ điện cao thế sang hạ thế.

1.2. Mục tiêu đào tạo chuyên môn

Mục tiêu chính của giáo trình là giúp sinh viên mô tả cấu tạo, trình bày nguyên lý làm việc và giải thích thông số kỹ thuật của các loại máy điện. Sinh viên sẽ có khả năng vận hành, kiểm tra, bảo dưỡng và sửa chữa các máy điện trong hệ thống lạnh. Giáo trình cũng rèn luyện tính cẩn thận, chính xác và tuân thủ quy trình kỹ thuật chuyên môn trong công việc.

II. Cấu trúc nội dung Giáo trình Máy điện

Giáo trình Máy điện được chia thành ba bài lớn chính, mỗi bài đều trình bày theo hai nội dung riêng biệt: Lý thuyết và Thực hành. Điểm đặc biệt của giáo trình này là phương pháp tích hợp theo bài, kết hợp chặt chẽ kiến thức lý thuyết với kỹ năng thực tế. Phần lý thuyết cung cấp những kiến thức cơ bản được trình bày dưới dạng qui trình, giúp hình thành kỹ năng cho người học. Phần thực hành trình bày tách riêng từng kỹ năng nhỏ dưới dạng bảng biểu, yêu cầu cụ thể về thiết bị, vật tư, dụng cụ và thang điểm đánh giá. Cấu trúc này giúp giáo viên dễ dàng trong giảng dạy và sinh viên hiệu quả trong tiếp thu kiến thức chuyên môn.

2.1. Bài 1 Máy biến áp một pha công suất nhỏ

Bài 1 tập trung vào máy biến áp một pha được sử dụng rộng rãi trong hệ thống máy lạnh. Nội dung bao gồm cấu tạo và nguyên lý làm việc, tính toán kỹ thuật, máy biến áp đặc biệt, các hư hỏng thông thường và biện pháp khắc phục, cũng như kỹ thuật quấn máy biến áp. Bài này cung cấp kiến thức toàn diện từ lý thuyết đến thực hành quấn dây.

2.2. Bài 2 3 Động cơ không đồng bộ ba pha và một pha

Bài 2 tập trung vào động cơ không đồng bộ 3 pha, bao gồm cấu tạo, nguyên lý, phương pháp điều chỉnh tốc độ và quấn dây. Bài 3 đề cập động cơ một pha với hai kiểu chính: vòng ngắn mạch và tụ điện. Cả hai bài đều hướng dẫn bảo dưỡng, sửa chữa và các kỹ năng thực hành cần thiết cho kỹ sư điện lạnh.

III. Phương pháp giảng dạy theo mô đun

Phương pháp giảng dạy theo mô-đun là cách tiếp cận hiện đại được áp dụng trong giáo trình Máy điện. Mô-đun MD13: Máy điện được xếp vào vị trí mô đun cơ sở của ngành Kỹ thuật Máy lạnh và Điều hòa không khí, thực hiện sau khi kết thúc các môn học chung. Mô-đun cung cấp kỹ năng cơ bản về các loại máy điện được sử dụng trong ngành. Phương pháp này tích hợp kiến thức lý thuyết với kỹ năng nghề tương ứng, giúp sinh viên không chỉ nắm vững lý thuyết mà còn có khả năng áp dụng thực tế ngay. Tổng thời gian học 150 tiết, trong đó 42 tiết lý thuyết, 97 tiết thực hành và 1 tiết kiểm tra kết thúc, đảm bảo sinh viên đạt chuẩn kỹ năng nghề.

3.1. Vai trò và vị trí của Mô đun Máy điện

Mô-đun Máy điện (MD13) là nền tảng cơ bản cho các mô-đun chuyên ngành khác. Nó được bố trí sau khi kết thúc các môn học chung, tạo sự liên kết giữa kiến thức tổng quát và chuyên môn cụ thể. Mô-đun cung cấp kỹ năng cơ bản về cấu tạo, nguyên lý làm việc, sử dụng, bảo dưỡng và sửa chữa các loại máy điện. Đây là những máy điện thường xuyên được sử dụng trong hệ thống máy lạnh và điều hòa không khí hiện đại.

3.2. Thời lượng học tập và kết cấu chương trình

Chương trình mô-đun Máy điện với tổng cộng 150 tiết, phân chia: 42 tiết lý thuyết, 97 tiết thực hành, 1 tiết bài mở đầu, 4 tiết kiểm tra. Kết cấu này đảm bảo cân bằng giữa lý thuyết và thực hành, tập trung vào rèn luyện kỹ năng thực tế cho sinh viên. Mỗi bài được thiết kế với thời lượng phù hợp, giúp sinh viên nắm vững kiến thức và có đủ thời gian luyện tập kỹ năng chuyên môn.

IV. Ứng dụng thực tế trong ngành Máy lạnh và Điều hòa không khí

Giáo trình Máy điện được thiết kế đặc biệt để đáp ứng nhu cầu thực tế của ngành Kỹ thuật Máy lạnh và Điều hòa không khí. Các kiến thức và kỹ năng được trình bày trong giáo trình trực tiếp áp dụng vào hệ thống làm lạnh hiện đại. Sinh viên sẽ học cách kiểm tra, bảo dưỡng, sửa chữa các loại máy điện chính trong hệ thống như máy biến áp cung cấp điện áp phù hợp và động cơ xoay chiều điều khiển quạt, máy nén. Giáo trình cũng cung cấp các quy trình kỹ thuật chuẩn, giúp kỹ sư điện lạnh thực hiện công việc cẩn thận, chính xác và tuân thủ an toàn lao động. Ngoài ra, giáo trình có thể được dùng làm tài liệu tham khảo cho các trường đào tạo khác vì đề cương bám sát chương trình khung quốc gia của ngành.

4.1. Kỹ năng thực hành bảo dưỡng và sửa chữa

Giáo trình cung cấp kỹ năng thực hành cụ thể trong việc vận hành, kiểm tra, bảo dưỡng các loại máy điện. Sinh viên học phương pháp xác định đầu dây, kiểm tra hoạt động bình thường, chẩn đoán hư hỏng và thực hiện sửa chữa. Các kỹ năng này được trình bày dưới dạng bảng biểu chi tiết, với yêu cầu cụ thể về thiết bị, dụng cụ, vật tư cần thiết. Phương pháp học này giúp sinh viên nhanh chóng thành thạo các tác vụ bảo dưỡng và sửa chữa máy điện trong thực tế.

4.2. Chuẩn bị nhân lực chuyên môn cho xã hội

Giáo trình Máy điện được phát triển trên cơ sở phân tích nhu cầu thị trường lao động, nhằm chuẩn bị nhân lực kỹ thuật trực tiếp cho nhu cầu xã hội. Các tốt nghiệp viên sẽ có khả năng làm việc ngay trong các công ty lắp đặt, bảo dưỡng, sửa chữa hệ thống máy lạnh và điều hòa không khí. Họ sẽ có kỹ năng chuyên môn vững chắc, tuân thủ quy trình kỹ thuật và ý thức an toàn lao động cao, đáp ứng tốt các yêu cầu của nhà tuyển dụng.

Trích đoạn nội dung tài liệu

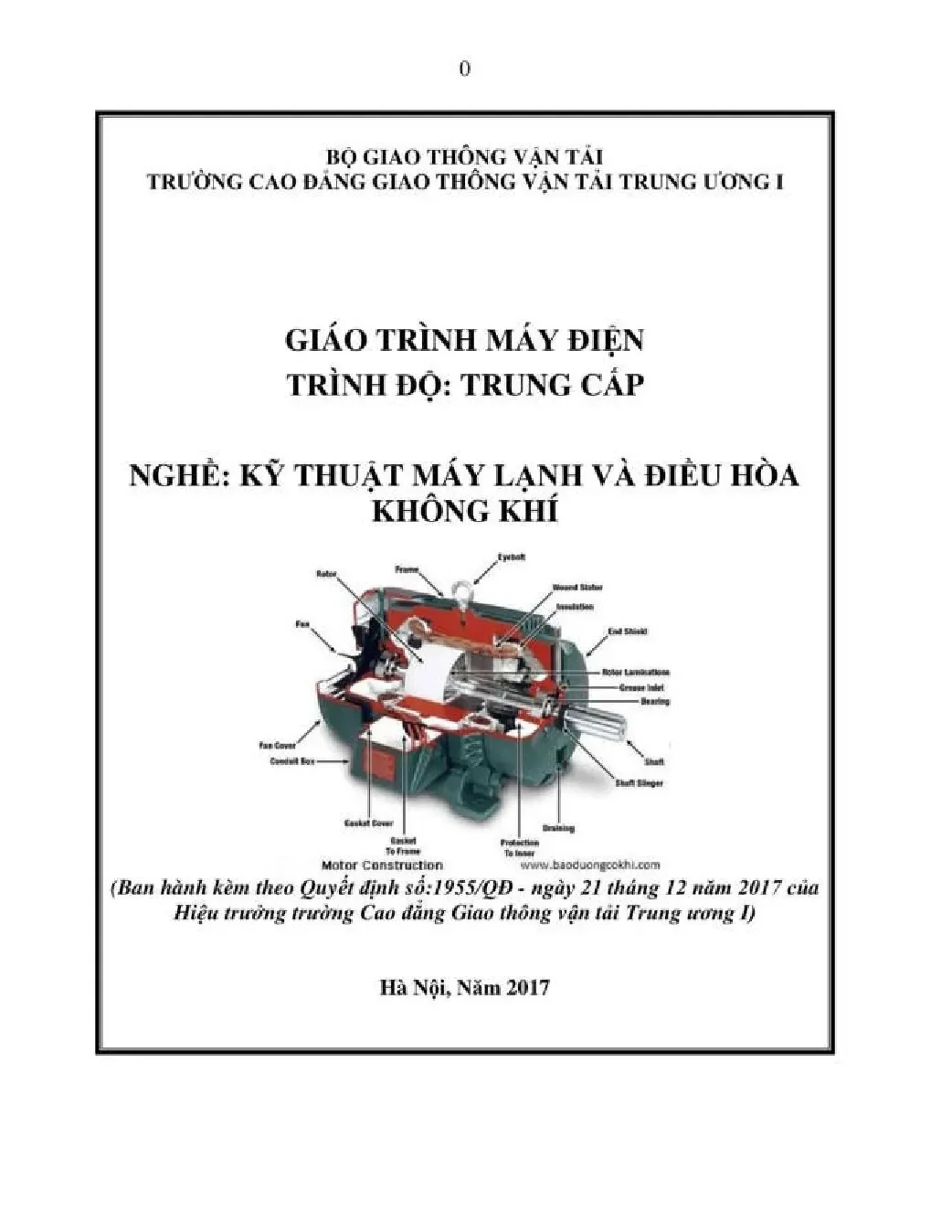

- BQ GIAO THONG VAN TAL TRUONG CAO DANG GIAO THONG VAN TAI TRUNG UONG I GIAO TRINH MAY DIEN TRINH DO: TRUNG CAP NGHE: KY THUAT MAY LANH VA DIEU HOA KHONG KHi Tr Supaengtc com (Ban hành kèm theo Quyết dinh s6:1955/QD - ngay 21 thing 12 nam 2017 cia Hiệu trưởng trường Cao đẳng Giao thông vận tải Trung wong 1) Hà Nội, Năm 2017 LOI GIOI THIEU Lĩnh vực dạy nghề được sự quan tâm của Đảng và nhà nước đã có những bước tiền vượt bậc cả về số lượng và chất lượng. Nhằm thực hiện nhiệm vụ đảo tạo nguồn nhân lực kỹ thuật trực tiếp đáp ứng nhu cầu xã hội, chương trình khung quốc gia nghề Kỹ thuật máy lạnh và điều hòa không khí đã được xây dựng trên cơ sở phân tích nghề. Theo đó các kiến thức, kỹ năng của nghề được kết cấu theo các môn học, môđun. Để tạo điều kiện thuận lợi cho giáo viên trong quá trình giảng dạy và cho học sinh trong khi học tập, việc biên soạn giáo trình kỹ thuật nghề theo các môđun đào tạo nghề là rất cần thiết. “Triển khai đạy và học theo mô đun nhằm tích hợp giữa kiến thức lý thuyết với kỹ năng nghề tương ứng. Giáo trình * Máy điện” được biên soạn dựa trên tỉnh thần đó. Giáo trình được biên soạn dựa trên chương trình khung đào tạo trình độ Cao ding nghề Kỹ thuật máy lạnh và điều hòa không khí đã được chỉnh sửa và phê duyệt. Giáo trình “Máy điện được biên soạn dùng cho chương trình dạy nghề. KY THUAT MAY LANH VA DIEU HOA KHÔNG KHÍ đáp ứng cho hệ Cao. đẳng nghề và Trung cấp nghẻ. Giáo trình cũng có thể dùng làm tài liệu tham khảo cho các trường có cùng hệ đảo tạo vì đề cương của giáo trình bám sát chương trình khung quốc gia của nghề. 'Toàn bộ giáo trình được chia thành ba bài lớn, mỗi bài được trình bày theo. hai nội dung: Lý thuyết và thực hành. Điều khác biệt cơ bản của giáo trình so với các giáo trình trước là giáo trình này được trình bảy dưới dạng tích hợp theo bài. Mỗi bài, phần lý thuyết bao gồm những kiến thức cơ ban, các kiến thức đều cố gắng đưa ra dưới dạng qui trình nhằm giúp cho việc hình thành kỹ năng của người học và có một số nội dung mở rộng đề tạo điều kiện cho nhu cầu tham khảo của giáo viên và sinh vin; phan thực hành được trình bày tách riêng từng kỹ năng nhỏ, như vậy trong một bài sẽ bao gồm nhiều kỹ năng. Với từng kỹ năng chúng tôi trình bảy chủ yếu dưới dạng bảng biểu, những yêu cẳu cụ thể về thiết bị, vật tư, dụng cụ cần thiết, chia nhóm luyện tập, thang điểm.đễ giáo viên tham khảo. Hà Nội, ngày tháng - năm 2017 MỤC LỤC ĐÈ MỤC TRANG 1. Lời giới thiệu 2. Bài mở đầu. Bài 1: Máy biến áp một pha công suất nhỏ 13 1. Cấu tạo, nguyên lý làm việc 15 2Tính toán máy biến áp một pha công suất nhỏ. Máy biến áp một pha đặc biệt 32 4. Những hư hỏng thông thường của máy biến áp. biện pháp kiếm. 39 tra, khắc phục 5. Quấn máy biến áp một pha 2 dây quần công suất nhỏ Bai 2: Động cơ không đồng bộ 3 pha 1, Cấu tạo, nguyên lý làm việc 65 2. Các phương pháp điều chỉnh tốc độ động cơ không đồng bộ 3 pha 72 rô to lồng sóc 3. Phương pháp xác định các đầu dây, bảo dưỡng và sử dụng động 85 cơ không đồng bộ 3 pha 4. Những hư hỏng thường gặp nguyên nhân, biện pháp khắc phục 97 5. Sơ đồ dây quần stato động cơ không đồng bộ ba pha 107 6. Quấn bộ dây stato kiểu đồng tâm ĐC KDB 3 pha 113 7. Quần bộ dây stato kiểu xếp đơn ĐCKĐB 3 pha 141 Bài 3: Động cơ không đồng bộ 1 pha 149 1. Cấu tạo, nguyên lý làm việc của ĐC KĐB một pha kiểu vòng 149 ngắn mạch 2. Cấu tạo, nguyên lý làm việc của ĐC KĐB_ một pha kiểu tụ điện 155 3. Bảo dưỡng và sửa chữa động cơ KĐB | pha 168 4. Quấn bộ dây động cơ một pha kiểu tụ điện 176 Thuật ngữ chuyên môn 183 Tài liệu tham khảo 184 4 TEN MO DUN: MÁY ĐIỆN Ma mé dun: MD 13 Vi tri, tinh chat,¥ nghia va vai trd cia mô dun: Là mô đun cơ sở của nghề được bố trí sau khi kết thúc các môn học chung và môn học cơ sở. Mô đun cung kỹ năng cơ bản về các loại máy điện như máy biến áp, động cơ điện xoay chiều KDB I pha, 3 pha: về cấu tạo, nguyên lý làm việc, sử dụng, bảo dưỡng và sửa chữa. là những máy điện được dùng nhiễu trong lĩnh vực Máy lạnh và điều hòa không khí. Mục tiêu của mô đun: ~ Mô tả được cấu tạo, trình bảy được nguyên lý làm việc và giải thích được các thông số kỹ thuật của máy biến áp một pha, động cơ không đồng bộ 1 pha, 3 pha; ~ Vận hành, kiểm tra, bảo dưỡng thay thế, sửa chữa được các máy biến áp. một pha công suất nhỏ, các loại động cơ xoay chiều một pha, 3 pha trong hệ thống lạnh; ~ Rèn luyện tính cẩn thận, chính xác, nghiêm túc, thực hiện đúng quy trình. Nội dung của mô đun: Số Thời gian TT TTên các bài trong mô đun Tổng. Lý Thực: Kiểm số thuyết hành tra* 1 | Bài mở đầu 1 1 _2_| Máy biến áp một pha công suắtnhó | 28 | 10 | l6 | 2_ 3_| Động cơ không đông bộ 3 pha 60 18 38 4 4L | Động cơ không đồng bộ 1 pha 60 | 13 | 4 4 5_ | Kiểm tra kết thúc 1 1 Cong 1530) 42 | 97 | 1H BAI MO DAU Máy điện là một khái niệm để chỉ các loại máy dùng điện là nguồn hay tạo ra năng lượng điện, hoạt động theo nguyên tắc chuyên đôi năng lượng, co ning thành điện năng và ngược lại. Bên cạnh đó, máy điện còn có nhiệm vụ chuyển giao, biến đôi năng lượng điện, ví dụ từ điện cao thế sang hạ thế và ngược lại. Mỗi quá trình chuyển đối luôn gắn liền với sự hao tổn năng lượng, đặc biệt ở máy điện, sự hao tốn năng lượng là rất nhỏ, nếu so sánh với các loại máy khác. Máy điện có thể cho. hiệu suất tới 0,99 (99 %). Ngày nay máy điện được dùng trong hẳu hết các lĩnh vực kỳ thuật, như. trong công nghiệp, giao thông vận tải, y học, . với công suất từ vài mili Watt (mW) cho đến giga Watt (GW). |, các vật liệu chế tạo và ứng dụng của chúng trong chuyên ngành kỹ thuật máy lạnh và điều hòa không. ~ Xác định được phương pháp học tập và tìm được các tài liệu tham khảo phù hợp. Nội dung chính: 1. DAI CUONG VE MAY DIEN: Mục tiêu: ~ Giải thích được khái niệm về máy điện; ~ Phân biệt được các loại máy điện; ~ Phân biệt được các loại vật liệu dùng trong máy điện và tính năng tác dụng của thích được nguyên nhân làm cho máy điện bị nóng lên và phương pháp lâm mắt máy điện. Định nghĩa: Máy điện là thiết bị làm việc dựa trên cơ sở các định luật cảm ứng điện từ. Sự biển đổi năng lượng trong máy điện được thực hiện thông qua tử trường trong. nó, để tạo ra được những từ trường mạnh và tập trung người ta dùng vật liệu sắt từ làm mạch từ. Về cấu tạo máy điện gồm. mạch từ (lõi thép) và mạch điện (các dây quan) có liên quan với nhau. Mạch từ gồm các bộ phận dẫn từ và khe hở không khí. Các mạch điện gồm hai hoặc nhiều dây quần có thể chuyển động tương đối với nhau cùng với các bộ phận mang chúng. Các máy điện biến cơ năng thành điện năng được gọi là máy phát điện và các máy điện dùng để biển đổi ngược lại được gọi là động cơ điện. Các máy điện đều có tính thuận nghịch nghĩa là có thể biến đôi năng lượng theo hai chiều. Nếu đưa cơ năng vào phần quay của máy điện nó làm việc ở chế độ máy phát, nếu đưa điện năng vào thì phần quay của máy sẽ sinh ra công cơ học. Sự biến đổi cơ điện trong máy điện dựa trên nguyên lý về cảm ứng điện từ. Máy điện là máy thường gặp nhiều trong các ngành kinh tế như công. nghiệp, nông nghiệp, giao thông vận tải. trong chuyên ngành kỹ thuật máy lạnh và điều hòa không khí và các thiết bị sinh hoạt gia đình. Máy điện tĩnh: Máy điện tinh làm việc dựa trên hiện tượng cảm ứng điện từ do sự biến thiên từ thông giữa các cuộn dây không có chuyên động tương đối với nhau như máy biển áp. Máy biến áp biến đổi dòng điện xoay chiều có cắp điện áp này thành dòng. điện xoay chiều có cấp điện áp khác với tần số không thay đối. Máy điện quay: Nguyên lý làm việc dựa vào hiện tượng cảm ứng điện từ, lực điện từ do từ trường và dòng điện của các cuộn dây có chuyển động tương đối với nhau gây ra. Loại máy điện này thường dùng để biến đổi dạng năng lượng như biến đổi điện năng thành cơ năng (động cơ điện) hoặc biển đôi cơ năng thảnh điện năng (máy phát điện). Tuy theo lưới điện có thể chia làm hai loại: máy điện xoay chiều, máy điện một chiều. Máy điện xoay chiều lại chia ra: máy điện đồng bộ, máy điện không đồng bộ và máy điện xoay chiều có vành góp. Ta có sơ đồ phân loại máy điện sau: sav ones ccs mae oes ak, % al lee! (eal a] f(geu i5 2]hy(2 ge š š§ 7 1. Sơ lược về các vật liệu chế tạo máy điện: 1. Vật liệu tác dụng: a. Vật liệu dẫn rừ : Để chế tạo mạch từ của máy điện, người ta đùng các loại thép từ tính khác nhau nhưng chủ yếu là thép lá kỹ thuật điện (thành phân của thép lá kỹ thuật điện gồm C, Sỉ và ferit) . Hệ thống mạch từ thường dùng các vật liệu sắt từ sau: Thép kỹ thuật điện, thép lá thông thường, thép đúc, thép rèn gang ít được dùng vi tir tinh không cao. “Thép kỹ thuật điện còn gọi là t6n silic dùng để chế tạo mạch tử máy điện có chiều dày 0,35mm + 0.5mm, chiều rộng bằng 0,8 + 1m, chiều dài bằng 1,8m + 2m. Gồm các mã hiệu: 311, 212, 322, 333 , 941 , 242, 9310, 9320, 2330, * ›; chỉ thép lá kỹ thuật điện. * Số thứ nhất chỉ hàm lượng silíc. Số càng cao hàm lượng silíc càng nhiều. từ tính tốt nhưng thép giòn. * Số thứ hai chỉ chất lượng thép. Về mặt tổn hao số càng cao tồn hao càng. ít * Số thứ ba (là số 0) chỉ rõ là tôn cán nguội.
