GIÁO TRÌNH MÔN HỌC: MÁY ĐIỆN (NGÀNH CÔNG NGHỆ KỸ THUẬT ĐIỆN – ĐIỆN TỬ)

Tổng quan về giáo trình (250-300 từ)

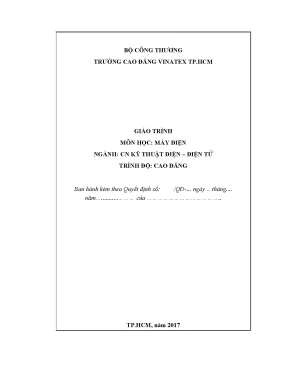

Giáo trình môn học: Máy điện (mã môn học: MH12) được biên soạn và ban hành năm 2017 bởi Khoa Cơ điện, Trường Cao đẳng Vinatex TP.HCM (trực thuộc Bộ Công Thương). Đây là giáo trình phục vụ đào tạo trình độ Cao đẳng thuộc ngành Công nghệ Kỹ thuật Điện – Điện tử.

Trong chương trình đào tạo, môn học được xếp vào khối kiến thức kỹ thuật cơ sở bắt buộc, học sau học phần Kỹ thuật điện. Tổng thời lượng của môn học là 30 giờ, bao gồm 28 giờ lý thuyết và 02 giờ kiểm tra định kỳ trên lớp.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Về kiến thức: Cung cấp hệ thống lý thuyết về cấu tạo, nguyên lý làm việc, các quan hệ điện từ, phương trình cân bằng năng lượng và đặc tính vận hành của 4 nhóm thiết bị điện từ cơ bản: máy biến áp, máy điện không đồng bộ, máy điện đồng bộ và máy điện một chiều.
  • Về kỹ năng: Hình thành khả năng tính toán thông số dây quấn sơ cấp/thứ cấp, vẽ và phân tích sơ đồ trải bộ dây quấn 1 pha/3 pha, xác định phương pháp mở máy, điều chỉnh tốc độ, hòa đồng bộ và vận hành thiết bị an toàn.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện phương pháp tư duy khoa học, tính cẩn trọng kỹ thuật và ý thức chủ động tự nghiên cứu.

Cấu trúc giáo trình gồm 1 Bài mở đầu và 4 Chương chuyên đề. Cách tiếp cận của tài liệu đi từ các định luật điện từ cơ bản, xây dựng mô hình toán học và sơ đồ thay thế, đến phân tích định lượng các chế độ làm việc đối xứng, không đối xứng và các dạng máy điện chuyên dụng. Điểm đặc sắc của giáo trình là sự tinh gọn nội dung trong thời lượng 30 giờ lý thuyết, tập trung trực tiếp vào các thông số chế tạo thực tế và các giải pháp điều khiển, vận hành trong công nghiệp.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được phân chia theo logic tiến trình từ máy điện tĩnh đến các loại máy điện quay:

  • Bài mở đầu: Khái niệm chung về máy điện (01 giờ): Trình bày các định luật điện từ cơ bản, hiện tượng cảm ứng điện từ, biểu thức sức điện động cảm ứng khi dây dẫn cắt từ trường, hiện tượng tự cảm, hỗ cảm; phân loại máy điện, nguyên lý máy phát/động cơ, tính thuận nghịch và tổng quan vật liệu chế tạo máy điện.
  • Chương 1: Máy biến áp (04 giờ): Nghiên cứu thiết bị điện từ tĩnh biến đổi điện áp với tần số không đổi ($f = 50\text{ Hz}$). Trình bày cấu tạo mạch từ (thép kỹ thuật điện dầy 0,35–0,5 mm ghép xen kẽ; kiểu lõi, kiểu bọc, kiểu trụ-bọc) và dây quấn (đồng tâm, xen kẽ); tổ nối dây ($Y, \Delta$, ziczăc) và phương pháp xác định theo kim đồng hồ; giản đồ năng lượng ($P_1, P_{Cu1}, P_{Fe}, P_{đt}, P_{Cu2}, P_2$ và $Q_1, q_1, q_m, Q_{đt}, q_2, Q_2$); độ thay đổi điện áp $\Delta U$, phương pháp điều chỉnh điện áp qua đầu phân nhánh ($\pm 2,5%, \pm 5%$); hiệu suất $\eta$ (đạt cực đại khi tổn hao sắt bằng tổn hao đồng: $P_{Fe} = \beta^2 P_n$); điều kiện vận hành song song (cùng tổ nối dây, sai lệch $k \le 0,5%$, sai lệch $u_n \le \pm 10%$); các máy biến áp đặc biệt (máy biến điện áp, máy biến dòng điện, máy biến áp hàn hồ quang có cuộn cảm phụ).
  • Chương 2: Máy điện không đồng bộ (10 giờ): Khảo sát cấu tạo stator và rotor (lồng sóc, dây quấn; khe hở 0,2–1 mm); nguyên lý từ trường quay ($n_1 = 60f_1/p$); hệ số trượt $s = (n_1 - n)/n_1$ phân định 3 chế độ: động cơ ($0 < s < 1$), máy phát ($s < 0$), hãm điện từ ($s > 1$); mạch điện thay thế hình T và hình $\Gamma$; quy chuẩn dây quấn phần ứng xoay chiều (dây quấn 1 lớp, 2 lớp, bước ngắn $y$, quấn rải $q$, rãnh chéo $b_c$ nhằm triệt tiêu sóng điều hòa bậc 5, 7 và điều hòa răng); các phương pháp mở máy (trực tiếp, nối điện kháng stator, biến áp tự ngẫu, đổi nối $Y-\Delta$, điện trở phụ rotor); các phương pháp điều chỉnh tốc độ (đổi số đôi cực $p$, biến tần, điều chỉnh điện áp, thêm điện trở phụ, nối cấp); động cơ không đồng bộ 1 pha (từ trường đập mạch phân tích thành 2 từ trường quay ngược chiều, cuộn phụ lệch 90°, vòng ngắn mạch cực từ, chuyển đổi động cơ 3 pha sang 1 pha công suất $\le 1,7\text{ kW}$).
  • Chương 3: Máy điện đồng bộ (10 giờ): Phân loại kết cấu cực ẩn ($2p = 2, n = 3000\text{ vg/ph}$) và cực lồi ($2p \ge 4$); ứng dụng máy phát tuabin hơi, tuabin nước (trục ngang, trục đứng kiểu treo/kiểu dù), máy phát diesel, động cơ đồng bộ và máy bù đồng bộ cải thiện $\cos\varphi$; phản ứng phần ứng theo tính chất tải (thuần trở: ngang trục; thuần cảm: dọc trục khử từ; thuần dung: dọc trục trợ từ); cân bằng năng lượng và các thành phần tổn hao ($p_{Cu}, p_{Fe}, p_t, p_{cơ}, p_f$); điều kiện hòa đồng bộ ghép máy phát làm việc song song; ảnh hưởng của tải không đối xứng.
  • Chương 4: Máy điện một chiều (05 giờ): Nghiên cứu cấu tạo cực từ, phần ứng, cổ góp và chổi than; phương trình cân bằng mômen điện từ và công suất; tính chất thuận nghịch; đặc tính máy phát một chiều và điều kiện làm việc song song; phương pháp mở máy, đảo chiều quay, điều chỉnh tốc độ động cơ một chiều; nguyên nhân phát sinh tia lửa và biện pháp cải thiện đổi chiều.
       ┌────────────────────────────────────────────────────────┐
       │   Bài mở đầu: Khái niệm chung & Định luật điện từ      │
       └───────────────────────────┬────────────────────────────┘
                                   │
         ┌─────────────────────────┴─────────────────────────┐
         ▼                                                   ▼
┌───────────────────┐                             ┌───────────────────────┐
│   Máy điện tĩnh   │                             │    Máy điện quay      │
│  (Chương 1: MBA)  │                             └──────────┬────────────┘
└───────────────────┘                                        │
                 ┌───────────────────────────────────────────┼────────────────────────────────────────┐
                 ▼                                           ▼                                        ▼
┌─────────────────────────────────┐       ┌──────────────────────────────────────┐ ┌──────────────────────────────────┐
│   Chương 2: Máy điện không      │       │      Chương 3: Máy điện              │ │        Chương 4: Máy điện        │
│          đồng bộ                │       │            đồng bộ                   │ │            một chiều             │
│ - Rotor lồng sóc / dây quấn     │       │ - Kết cấu cực ẩn / cực lồi           │ │ - Máy phát & Động cơ DC          │
│ - Sơ đồ dây quấn & mở máy       │       │ - Phản ứng phần ứng & máy bù đồng bộ │ │ - Đặc tính & giải pháp đổi chiều │
└─────────────────────────────────┘       └──────────────────────────────────────┘ └──────────────────────────────────┘

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Lý thuyết cảm ứng điện từ Faraday, định luật lực điện từ Biot-Savart, lý thuyết từ trường quay nhiều pha và nguyên lý cân bằng năng lượng điện từ.
  • Core principles: Nguyên lý biến đổi điện áp theo tỷ số vòng dây $k = W_1/W_2$; nguyên lý biến đổi điện năng - cơ năng dựa trên độ trượt $s$; nguyên lý đồng tốc từ trường giữa cực từ và phần ứng trong máy điện đồng bộ; nguyên lý đổi chiều cơ học bằng vành góp - chổi than trong máy điện một chiều.
  • Essential frameworks: Mô hình mạch điện thay thế tương đương (hình T, hình $\Gamma$), hệ thống phương trình cân bằng điện áp và sức điện động ($E_1 = 4,44 f W_1 \Phi_m$), giản đồ vector dòng - áp và giản đồ phân bố công suất tác dụng ($P$), công suất phản kháng ($Q$).

Kỹ năng phát triển

  • Technical skills: Tính toán thông số định mức ($S_{đm}, U_{đm}, I_{đm}, \eta, \cos\varphi$), xác định tỷ số biến áp, tính toán tổn hao ngắn mạch ($P_n$), không tải ($P_0$); thiết kế và vẽ sơ đồ khai triển bộ dây quấn máy điện xoay chiều 1 lớp, 2 lớp (quấn xếp, quấn sóng), sơ đồ dây quấn bước ngắn ($y$), quấn rải ($q$).
  • Analytical skills: Phân tích ảnh hưởng của tải cảm/tải dung đến phản ứng phần ứng và độ thay đổi điện áp $\Delta U$; đánh giá điều kiện phân phối tải khi ghép song song máy biến áp/máy phát điện; phân tích nguyên nhân sinh tia lửa trên cổ góp máy điện một chiều.
  • Practical competencies: Xác định cực tính và đấu nối tổ dây máy biến áp theo phương pháp kim đồng hồ; lựa chọn phương thức mở máy phù hợp (đổi nối $Y-\Delta$, dùng biến áp tự ngẫu, điện trở phụ); thực hiện thao tác hòa đồng bộ máy phát; chuyển đổi động cơ 3 pha sang vận hành ở lưới điện 1 pha.

Phương pháp giảng dạy và học tập (300-350 từ)

Tiếp cận sư phạm (Pedagogical approach)

Chương trình áp dụng phương pháp giảng dạy tích cực hóa người học trên nền tảng lớp học lý thuyết kỹ thuật. Giảng viên sử dụng các công cụ hỗ trợ trực quan bao gồm máy tính, màn hình LCD và bảng phấn để minh họa trực quan các kết cấu cơ khí phức tạp (mặt cắt cực từ, lá thép dập rãnh, vành trượt, chổi điện) và mô hình hóa các đồ thị vector điện từ, giản đồ năng lượng.

Bài tập và bài tập tình huống kỹ thuật (Exercises & Cases)

Hệ thống bài tập gắn liền với các bài toán vận hành kỹ thuật thực tế:

  • Tính toán điện áp phân nhánh máy biến áp để bù sụt áp đường dây.
  • Xác định góc lệch pha và vẽ tổ nối dây máy biến áp ($Y/Y-6, Y/\Delta-5$).
  • Tính toán lựa chọn dung lượng tụ điện khi chuyển đổi động cơ không đồng bộ 3 pha sang chạy lưới 1 pha (áp dụng cho công suất dưới $1,7\text{ kW}$).
  • Xác định cấp tốc độ khi nối cấp 2 động cơ không đồng bộ có số đôi cực $p_A, p_B$.
  • Tính toán phân phối dòng tải giữa các máy biến áp làm việc song song khi có sự chênh lệch điện áp ngắn mạch $u_n$.

Phương pháp đánh giá (Assessment methods)

Kết quả học tập được đánh giá kết hợp giữa quá trình và kiểm tra tổng kết theo tỷ lệ trọng số:

$$\text{Điểm tổng kết môn học} = (\text{Điểm quá trình} \times 0,4) + (\text{Điểm thi kết thúc} \times 0,6)$$

  • Điểm quá trình (trọng số 0,4): Là trung bình cộng có hệ số của điểm kiểm tra thường xuyên (hệ số 1), điểm đánh giá tự học/tự nghiên cứu (hệ số 1) và điểm kiểm tra định kỳ (hệ số 2). Trong đó, kiểm tra định kỳ gồm 2 bài (01 giờ tại Chương 2 và 01 giờ tại Chương 4).
  • Điểm thi kết thúc môn học (trọng số 0,6): Thi trắc nghiệm khách quan với thời gian làm bài từ 45 đến 60 phút, bao quát toàn bộ mục tiêu kiến thức và kỹ năng của 4 chương.
┌────────────────────────────────────────────────────────────────────────┐
│                   CƠ CẤU ĐÁNH GIÁ MÔN HỌC (MH12)                       │
├───────────────────────────────────┬────────────────────────────────────┤
│   ĐÁNH GIÁ QUÁ TRÌNH (Trọng số 0,4)│   ĐÁNH GIÁ KẾT THÚC (Trọng số 0,6) │
├───────────────────────────────────┼────────────────────────────────────┤
│ • Điểm thường xuyên (Hệ số 1)     │ • Thi trắc nghiệm khách quan       │
│ • Điểm tự nghiên cứu (Hệ số 1)    │ • Thời gian: 45 - 60 phút          │
│ • Kiểm tra định kỳ (Hệ số 2):     │ • Nội dung: Toàn diện 4 chương     │
│   - Bài 1 (Chương 2): 01 giờ      │                                    │
│   - Bài 2 (Chương 4): 01 giờ      │                                    │
└───────────────────────────────────┴────────────────────────────────────┘

Hướng dẫn tự học (Self-study guidelines)

  • Sinh viên phải đảm bảo tham dự tối thiểu 70% thời lượng lý thuyết trên lớp.
  • Thiết lập kế hoạch tự đọc trước tài liệu giáo trình và tài liệu tham khảo theo đề cương từng chương.
  • Tự giác chuẩn bị nội dung thảo luận nhóm và các bài tập tính toán sơ đồ trải dây quấn trước khi lên lớp.

Điểm nổi bật và cập nhật (250-300 từ)

  • Chuẩn hóa chương trình đào tạo cao đẳng kỹ thuật: Giáo trình kế thừa và chuẩn hóa từ Đề cương bài giảng Máy điện (2011) của Trường Cao đẳng Kinh tế - Kỹ thuật Vinatex TP.HCM, kết hợp khung kiến thức chuẩn của Nhà xuất bản Giáo dục và Nhà xuất bản Khoa học và Kỹ thuật.
  • Phân bổ thời lượng tập trung trọng điểm: Giáo trình ưu tiên dung lượng cho hai nhóm máy điện xoay chiều phổ biến nhất trong hệ thống công nghiệp hiện đại là Máy điện không đồng bộ (10 giờ) và Máy điện đồng bộ (10 giờ), chiếm tổng cộng 66,7% thời lượng toàn môn học.
  • Chi tiết hóa các thông số kỹ thuật chế tạo: Đưa vào các chỉ số định lượng cụ thể trong công nghệ chế tạo máy điện:
    • Độ dầy lá tôn silic cách điện: 0,35–0,5 mm (giảm dòng Fu-cô).
    • Khe hở không khí máy điện không đồng bộ: 0,2–1 mm.
    • Tỷ lệ kích thước hình học máy đồng bộ cực lồi ($l/D \approx 0,15 - 0,2$) và cực ẩn ($D \approx 1,1 - 1,15\text{ m}, l \le 6,5\text{ m}$).
    • Cấp chính xác máy biến dòng ($0,2; 0,5; 1; 3; 10$) và máy biến điện áp ($0,5; 1; 3$).
  • Gắn liền ứng dụng thực tiễn công nghiệp: Tích hợp các giải pháp kỹ thuật thực tế như điều khiển điện áp bằng đầu phân nhánh $\pm 2,5%$ và $\pm 5%$; phương pháp hòa đồng bộ máy phát; ứng dụng máy bù đồng bộ nâng cao hệ số $\cos\varphi$; máy biến áp hàn hồ quang có cuộn cảm phụ điều chỉnh khe hở từ; kỹ thuật chuyển đổi động cơ 3 pha sang 1 pha.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên chuyên ngành: Giáo trình là tài liệu học tập bắt buộc cho sinh viên bậc Cao đẳng ngành Công nghệ Kỹ thuật Điện – Điện tử (học phần Máy điện - mã MH12).
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành học phần Kỹ thuật điện. Sinh viên cần nắm vững các định luật mạch điện cơ bản (Ohm, Kirchhoff), giải tích mạch xoay chiều 1 pha, mạch 3 pha đối xứng/không đối xứng và các định luật mạch từ.
  • Giảng viên chuyên ngành: Tài liệu là căn cứ pháp lý và chuyên môn để xây dựng hồ sơ bài giảng, phân bổ tiến độ giảng dạy 30 tiết lý thuyết, biên soạn ngân hàng đề thi trắc nghiệm (45–60 phút) và tổ chức đánh giá người học theo quy định đào tạo cao đẳng nghề.
  • Kỹ thuật viên và người tự học: Phù hợp cho cán bộ kỹ thuật, thợ điện tại các nhà máy cơ điện, xí nghiệp công nghiệp (đặc biệt là ngành công nghiệp dệt may) tra cứu cấu tạo, quy chuẩn đấu dây, phương pháp mở máy, điều chỉnh tốc độ và bảo dưỡng các loại động cơ, máy biến áp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn phục vụ trực tiếp cho sinh viên trình độ Cao đẳng khối ngành Công nghệ Kỹ thuật Điện – Điện tử, đồng thời dùng làm tài liệu tham khảo cho giảng viên giảng dạy học phần kỹ thuật cơ sở và kỹ thuật viên vận hành hệ thống điện công nghiệp.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học môn học này?

Sinh viên cần hoàn thành học phần Kỹ thuật điện, nắm vững phương pháp phân tích mạch điện xoay chiều ba pha, đại số phức trong tính toán dòng - áp, công suất tác dụng ($P$), công suất phản kháng ($Q$), công suất biểu kiến ($S$) và các định luật về hiện tượng cảm ứng điện từ.

3. Giáo trình này có điểm gì khác biệt so với các giáo trình máy điện đại học khác?

Giáo trình tối ưu hóa lý thuyết trong thời lượng chuẩn 30 giờ (28 giờ lý thuyết, 2 giờ kiểm tra). Tài liệu giảm bớt các chứng minh toán học phức tạp, tập trung vào cấu tạo cơ khí, sơ đồ trải bộ dây quấn, quan hệ năng lượng và các công thức tính toán vận hành thực tế (mở máy, điều chỉnh tốc độ, ghép song song).

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học nên kết hợp đọc lý thuyết từng chương với việc tự vẽ lại sơ đồ trải dây quấn (đồng khuôn, đồng tâm, quấn xếp, quấn sóng); lập bảng đối chiếu ưu - nhược điểm của các phương pháp mở máy; tự giải các dạng bài tập tính toán hiệu suất máy biến áp, phân phối tải khi làm việc song song và luyện tập câu hỏi trắc nghiệm theo mục tiêu từng chương.

5. Những tài liệu tham khảo bổ trợ chính thức của giáo trình gồm những tài liệu nào?

Giáo trình được xây dựng dựa trên danh mục tài liệu tham khảo chuyên ngành:

  1. Đề cương bài giảng Máy điện (Trường CĐ KTKT Vinatex, TLLHNB, 2011).
  2. Giáo trình Máy điện (NXB Giáo dục).
  3. Vũ Gia Hanh, Trần Khánh Hà, Phan Tử Thụ, Nguyễn Văn Sáu, Máy điện 1; 2 (NXB Khoa học và Kỹ thuật, 2001).
  4. Nguyễn Trọng Thắng, Nguyễn Thế Kiệt, Tính toán sửa chữa các loại Máy điện quay và Máy biến áp - tập 1; 2 (NXB Giáo dục, 1993).
  5. Nguyễn Trọng Thắng, Nguyễn Thế Kiệt, Công nghệ chế tạo và tính toán sửa chữa Máy điện - tập 3 (NXB Giáo dục, 1993).
  6. Nguyễn Trọng Thắng, Máy điện & mạch điều khiển (ĐH Sư phạm Kỹ thuật).

Kết luận (150 từ)

Giáo trình môn học: Máy điện (MH12) của Trường Cao đẳng Vinatex TP.HCM cung cấp hệ thống kiến thức toàn diện, chuẩn mực về máy biến áp, máy điện không đồng bộ, máy điện đồng bộ và máy điện một chiều cho hệ đào tạo cao đẳng kỹ thuật.

Lộ trình học tập đề xuất:

Kỹ thuật điện (Tiên quyết)
       │
       ▼
Bài mở đầu: Định luật điện từ cơ bản
       │
       ▼
Chương 1: Máy biến áp (Thiết bị điện từ tĩnh)
       │
       ▼
Chương 2: Máy điện không đồng bộ (10h - Trọng tâm) ──► Kiểm tra định kỳ số 1
       │
       ▼
Chương 3: Máy điện đồng bộ (10h - Trọng tâm)
       │
       ▼
Chương 4: Máy điện một chiều (5h) ──────────────────► Kiểm tra định kỳ số 2
       │
       ▼
Ôn tập & Thi trắc nghiệm kết thúc môn học (45-60 phút)

Tài liệu tham khảo chuyên sâu: Bộ giáo trình Máy điện 1; 2 (Vũ Gia Hanh chủ biên, NXB Khoa học và Kỹ thuật) và bộ sách chuyên khảo Tính toán sửa chữa các loại Máy điện quay và Máy biến áp (Nguyễn Trọng Thắng, Nguyễn Thế Kiệt, NXB Giáo dục).
