TỔNG QUAN HỌC THUẬT GIÁO TRÌNH ĐIỆN KỸ THUẬT

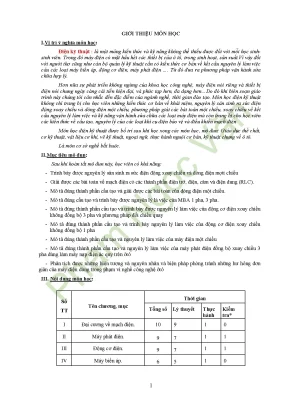

Tổng quan về giáo trình
Giáo trình Điện kỹ thuật (tài liệu chuyên môn do tác giả Phạm Ngọc Vân biên soạn) là học phần cơ sở nghề bắt buộc trong chương trình đào tạo kỹ thuật, đặc biệt phục vụ trực tiếp cho khối ngành Công nghệ Kỹ thuật Ô tô và Kỹ thuật Cơ khí. Về mặt phân phối chương trình, môn học được bố trí giảng dạy sau khi người học đã hoàn thành các học phần nền tảng bao gồm: Cơ kỹ thuật, Vật liệu cơ khí, Vẽ kỹ thuật, Ngoại ngữ, Thực hành nguội cơ bản và Kỹ thuật chung về ô tô.
Mục tiêu học tập (learning outcomes) của giáo trình tập trung trang bị hệ thống kiến thức lý thuyết và kỹ năng kỹ thuật cốt lõi:
- Trình bày chính xác nguyên lý sản sinh sức điện động xoay chiều hình sin và dòng điện một chiều dựa trên hiện tượng cảm ứng điện từ.
- Tính toán và giải các bài toán mạch điện xoay chiều chứa các phần tử điện trở ($R$), điện cảm ($L$) và điện dung ($C$), cũng như mạch điện một chiều phức tạp.
- Mô tả chi tiết cấu tạo, giải thích nguyên lý làm việc của máy biến áp một pha, ba pha; động cơ điện xoay chiều không đồng bộ một pha và ba pha; máy điện một chiều; máy phát điện đồng bộ ba pha ứng dụng nạp điện ắc quy trên ô tô.
- Phân tích nguyên nhân, hiện tượng và thiết lập các giải pháp kỹ thuật phòng tránh sự cố hư hỏng thông thường của máy điện và khí cụ điều khiển trong kỹ thuật ô tô.
Giáo trình được cấu trúc khoa học với thời lượng phân bổ cụ thể theo từng chương mục: Chương I: Đại cương về mạch điện (10 giờ: 9 lý thuyết, 1 thực hành); Chương II: Máy phát điện / Máy điện một chiều (9 giờ: 7 lý thuyết, 1 thực hành, 1 kiểm tra); Chương III: Động cơ điện / Máy điện xoay chiều (6 giờ: 5 lý thuyết, 1 thực hành); cùng các nội dung về Khí cụ điều khiển và bảo vệ trong mạch điện. Cách tiếp cận của giáo trình đi từ mô hình toán học giải tích mạch tuyến tính đến kết cấu cơ điện thực tế và các phương pháp vận hành trong công nghiệp.
Nội dung kiến thức cốt lõi
Các chương và chủ đề chính
Nội dung giáo trình được phát triển tuần tự theo chuỗi logic kỹ thuật từ lý thuyết mạch cơ bản đến các máy điện biến đổi năng lượng:
[Mô hình mạch DC & Định luật cơ bản]
[Mạch AC 1 pha & Mạch RLC nối tiếp]
[Hệ thống điện xoay chiều 3 pha & Bù công suất]
[Máy điện một chiều: Cấu tạo & Nguyên lý thuận nghịch]
[Động cơ không đồng bộ 3 pha: Từ trường quay & Khởi động]
- Mạch điện một chiều và các định luật cơ sở: Phân loại các phần tử mạch điện gồm phần tử nguồn (nguồn áp độc lập, nguồn dòng độc lập, nguồn phụ thuộc VCVS, VCCS, CCCS, CCVS) và phần tử phụ tải ($R, L, C$). Trình bày hiện tượng biến đổi năng lượng, quá trình tích phóng năng lượng trường từ trong cuộn dây và trường điện trong tụ điện. Xác lập định luật Ohm cho đoạn mạch ($I = g \cdot U = \frac{U}{r}$) và toàn mạch ($I = \frac{E}{R_t + r_d + r_0}$). Thiết lập hệ phương trình Kirchhoff 1 (KCL) và Kirchhoff 2 (KVL) cùng phương pháp phân tích dòng điện nhánh.
- Khái niệm cơ bản về dòng điện xoay chiều hình sin: Định nghĩa dòng điện hình sin $i(t) = I_{\max}\sin(\omega t + \psi_i)$, điện áp $u(t) = U_{\max}\sin(\omega t + \psi_u)$, các thông số đặc trưng gồm tần số góc $\omega$, chu kỳ $T$, tần số $f = \frac{p \cdot n}{60}$, góc lệch pha $\varphi = \psi_u - \psi_i$, và biểu thức trị số hiệu dụng $I = \frac{I_{\max}}{\sqrt{2}}$, $U = \frac{U_{\max}}{\sqrt{2}}$. Biểu diễn đại lượng xoay chiều bằng đồ thị vector phẳng.
- Tính chất mạch xoay chiều một pha: Khảo sát chi tiết mạch thuần điện trở ($R$), thuần cảm ($L$ với cảm kháng $X_L = \omega L$, công suất phản kháng $Q_L = U_L \cdot I$), thuần dung ($C$ với dung kháng $X_C = \frac{1}{\omega C}$, $Q_C = -U_C \cdot I$). Phân tích mạch $RLC$ nối tiếp qua tam giác tổng trở $Z = \sqrt{R^2 + (X_L - X_C)^2}$, hiện tượng cộng hưởng điện áp khi $X_L = X_C$, và quan hệ tam giác công suất giữa công suất tác dụng $P = UI\cos\varphi$, công suất phản kháng $Q = UI\sin\varphi$ và công suất biểu kiến $S = UI = \sqrt{P^2 + Q^2}$.
- Nâng cao hệ số công suất $\cos\varphi$: Ý nghĩa kinh tế - kỹ thuật của hệ số công suất đối với khả năng khai thác nguồn và giảm tổn hao đường dây. Phương pháp bù công suất phản kháng bằng cách mắc tụ điện song song với tải theo công thức tính điện dung: $$C = \frac{P(\tan\varphi_1 - \tan\varphi)}{\omega U^2}$$
- Hệ thống điện xoay chiều ba pha: Khảo sát nguồn ba pha đối xứng, cấu tạo máy phát điện ba pha với ba cuộn dây $AX, BY, CZ$ đặt lệch nhau $120^\circ$ trong không gian. Thiết lập quan hệ đại lượng dây và pha:
- Cách nối hình sao ($Y$): $I_d = I_p$, $U_d = \sqrt{3}U_p$, điện áp dây vượt trước điện áp pha $30^\circ$.
- Cách nối hình tam giác ($\Delta$): $U_d = U_p$, $I_d = \sqrt{3}I_p$, dòng điện dây trễ sau dòng điện pha $30^\circ$.
- Công suất ba pha đối xứng: $P = \sqrt{3}U_d I_d \cos\varphi$, $Q = \sqrt{3}U_d I_d \sin\varphi$, $S = \sqrt{3}U_d I_d$. Phương pháp giải mạch ba pha đối xứng và xét ảnh hưởng của trở kháng đường dây.
- Máy điện một chiều: Nguyên lý cảm ứng điện từ biến đổi cơ năng - điện năng theo tính chất thuận nghịch ($e = B \cdot l \cdot v$, lực điện từ $F_{đt} = B \cdot I \cdot l$). Kết cấu chi tiết gồm phần tĩnh (Stator: cực từ chính làm bằng thép lá kỹ thuật dập dày 0,5–1 mm, cực từ phụ triệt tia lửa chổi than, gông từ, cơ cấu chổi than) và phần quay (Rotor: lõi sắt phần ứng dập rãnh thông gió, dây quấn phần ứng, cổ góp mica dày 0,4–1,2 mm). Phân loại theo phương pháp kích từ: kích từ độc lập và tự kích (song song, nối tiếp, hỗn hợp).
- Máy điện xoay chiều và động cơ không đồng bộ ba pha: Nguyên lý tạo từ trường quay có biên độ từ thông $\Phi_{\max} = \frac{3}{2}\Phi_{p\max}$ và tốc độ đồng bộ $n_1 = \frac{60f}{p}$. Khảo sát cấu tạo Stator và Rotor (rotor lồng sóc và rotor dây quấn). Xác định hệ số trượt $s = \frac{n_1 - n}{n_1}$ ($0 < s < 1$) và công thức tốc độ trục $n = (1 - s)n_1$.
Kiến thức nền tảng được xây dựng
Giáo trình hình thành nền tảng lý thuyết thông qua ba trục kiến thức cốt lõi:
| Trục lý thuyết | Nguyên lý nền tảng | Biểu thức / Mô hình toán học trích xuất |
|---|---|---|
| Giải tích mạch điện | Định luật Ohm, Định luật Kirchhoff (KCL, KVL), Cân bằng công suất | - KCL: $\sum_{k=1}^n I_k = 0$ ($d-1$ phương trình độc lập) - KVL: $\sum u_k = 0$ ($n-d+1$ phương trình độc lập) - Cân bằng: $P_{phát} = P_{tiêu,thụ}$ |
| Trường điện từ & Chuyển hóa năng lượng | Định luật cảm ứng điện từ, Lực điện từ Lorentz, Từ trường quay 3 pha | - Sức điện động: $e = B \cdot l \cdot v$ - Lực điện từ: $F_{đt} = B \cdot I \cdot l \cdot \sin\alpha$ - Tốc độ từ trường: $n_1 = \frac{60f}{p}$ |
| Mạch xoay chiều nhiều pha | Biểu diễn vector pha, Đối xứng 3 pha, Mô hình biến đổi $Y - \Delta$ | - Biến đổi trở kháng: $Z_Y = \frac{Z_\Delta}{3}$ - Dòng ngắn mạch: $I_{mmLY} = \frac{1}{3} I_{mmL\Delta}$ |
Kỹ năng phát triển
Nội dung bài học giúp người học hình thành các nhóm năng lực kỹ thuật:
- Kỹ năng giải tích kỹ thuật: Áp dụng phương pháp dòng điện nhánh để thiết lập hệ $n$ phương trình độc lập tuyến tính ($d-1$ phương trình nút và $n-d+1$ phương trình vòng); giải mạch ba pha đối xứng khi có hoặc không có trở kháng đường dây ($R_d, X_d$).
- Kỹ năng tính toán thông số vận hành: Tính toán điện dung tụ bù nâng cao hệ số công suất $\cos\varphi$; xác định dòng định mức đầy tải của động cơ ba pha ($I_{đm} = \frac{P_{đm}}{\sqrt{3} U_{đm} \eta \cos\varphi}$), momen quay định mức trên trục ($M_{đm} = 9,55 \frac{P_{đm}}{n_{đm}}$).
- Kỹ năng vận hành và điều khiển cơ điện: Thực hiện quy trình đảo chiều quay động cơ không đồng bộ ba pha bằng phương pháp đảo thứ tự hai trong ba pha nguồn cấp; tính toán và thiết lập mạch mở máy gián tiếp đổi nối Sao - Tam giác ($Y-\Delta$) nhằm giảm dòng khởi động xuống còn $1/3$ so với mở máy trực tiếp.
Phương pháp giảng dạy và học tập
Giáo trình áp dụng mô hình sư phạm kỹ thuật kết hợp giữa chứng minh lý thuyết giải tích, minh họa hình học vector và giải thuật thực hành:
[Khái niệm vật lý / Định luật]
[Thiết lập mô hình giải tích & Vector pha]
[Bài toán mẫu & Nghiệm lại cân bằng công suất]
[Quy trình đấu nối thực hành & Vận hành máy điện]
Bài tập và ví dụ tính toán điển hình
Giáo trình tích hợp hệ thống ví dụ mẫu có số liệu kỹ thuật cụ thể:
- Bài toán phân tích mạch DC bằng KCL và KVL: Ví dụ mạch 3 nhánh ($E_1 = 70\text{ V}, E_2 = 45\text{ V}, R_1 = 10\ \Omega, R_2 = 30\ \Omega, R_3 = 15\ \Omega$), thiết lập hệ phương trình để tìm $I_1 = 2\text{ A}, I_2 = \frac{5}{3}\text{ A}, I_3 = -\frac{1}{3}\text{ A}$, sau đó nghiệm lại định luật bảo toàn công suất $P_{phát} = 125\text{ W} = P_{tiêu,thụ}$.
- Bài toán phân áp và phân dòng: Tính toán mạch cầu phân dòng ($I_1, I_2$) và phân áp ($U_{R1}, U_{R2}$) dựa trên tỷ số điện trở.
- Bài toán hệ thống ba pha đối xứng: Tính dòng điện pha, dòng điện dây, công suất tác dụng ($P$), phản kháng ($Q$), biểu kiến ($S$) và tổn hao công suất trên đường dây cho tải ba pha $R_p = 100\ \Omega, X_C = 170\ \Omega, U_d = 380\text{ V}, Z_d = 50\ \Omega$ ở cả hai cấu hình đấu $Y$ và đấu $\Delta$.
- Bài toán sự cố đứt dây trung tính: Phân tích trạng thái cân bằng thế của điểm trung tính trong mạch ba pha đối xứng ($E_p = 230\text{ V}, Z_p = 12 + j16\ \Omega, Z_d = 1 + j2\ \Omega$), chứng minh dòng trung tính $I_0 = 0$ và giải thích tính bất biến của mạch khi đứt dây trung tính.
Thực hành và hướng dẫn tự học
- Thao tác thiết bị: Lắp ráp mạch điều khiển mở máy trực tiếp qua cầu dao (CD) và mạch đảo chiều quay dùng cầu dao đảo pha (CD1, CD2) cho động cơ 6 đầu ra.
- Quy tắc tự kiểm tra: Giáo trình hướng dẫn nguyên tắc tự thẩm định kết quả giải mạch: bắt buộc thực hiện bước tính tổng công suất nguồn phát và tổng công suất tiêu tán trên các phần tử phụ tải; nếu hai giá trị không cân bằng, kết quả giải thuật chưa chính xác.
Điểm nổi bật và cập nhật kỹ thuật
Nội dung giáo trình phản ánh các tiêu chuẩn kỹ thuật quốc tế và gắn liền với thực tiễn ứng dụng trong công nghệ ô tô:
- Tích hợp tiêu chuẩn phân loại động cơ điện quốc tế (NEMA & NEC):
Giáo trình phân loại các dòng động cơ điện xoay chiều theo quy chuẩn của National Electrical Manufacturers Association (NEMA) và National Electrical Code (NEC) dựa trên đặc tính khởi động:
- Loại A (Normal Type / General Purpose): Dòng khởi động thông thường (5–7 lần định mức), momen khởi động 150% định mức; ứng dụng trong máy công cụ, bơm ly tâm, quạt gió.
- Loại B: Điện kháng cao, dòng khởi động thấp do thiết kế rãnh rotor kín, sâu và hẹp; dải công suất phổ biến trên 5 HP.
- Loại C: Dòng khởi động thấp (4,5–5 lần định mức), momen khởi động cao (khoảng 225% định mức) sử dụng cấu trúc rotor lồng sóc kép; ứng dụng cho máy nén khí, bơm piston, băng tải khởi động mang tải.
- Loại D: Dòng khởi động thấp, momen khởi động rất cao (khoảng 275% định mức), dây quấn rotor điện trở lớn, độ trượt cao; ứng dụng trong chế độ làm việc gián đoạn như máy nâng nhỏ, máy đóng, máy ủi.
- Động cơ rotor dây quấn (Slip Ring Motor): Momen khởi động lớn, dòng mở máy thấp, điều chỉnh tốc độ trong dải hẹp; ứng dụng trong cần trục, thang máy, máy cán thép.
- Gắn kết thực tiễn chuyên ngành Công nghệ Ô tô:
- Khảo sát máy phát điện xoay chiều đồng bộ ba pha tích hợp bộ chỉnh lưu dùng làm máy nạp điện ắc quy trên ô tô.
- Ứng dụng của máy phát và động cơ điện một chiều trong hệ thống điện thân xe, thiết bị nâng hạ và động cơ chấp hành tự động công suất nhỏ.
- Phân tích hiện tượng đập mạch điện áp trên chổi than máy điện một chiều và giải pháp bố trí nhiều khung dây lệch góc kết hợp tăng số phiến góp để làm phẳng dạng sóng sức điện động.
Đối tượng sử dụng giáo trình
Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo kỹ thuật:
- Sinh viên chuyên ngành: Học sinh, sinh viên theo học trình độ Cao đẳng và Đại học các ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí, Cơ điện tử, Tự động hóa. Giáo trình cung cấp kiến thức nền tảng bắt buộc trước khi học các học phần chuyên sâu như Trang bị điện - điện tử trên ô tô, Hệ thống điều khiển tự động.
- Điều kiện tiên quyết: Người học cần hoàn thành các học phần Toán giải tích, Vật lý đại cương, Cơ kỹ thuật, Vật liệu cơ khí và Vẽ kỹ thuật để có khả năng đọc bản vẽ mạch điện, xử lý số phức và tích phân vector.
- Giảng viên chuyên nghiệp: Sử dụng làm đề cương bài giảng chuẩn cho học phần Điện kỹ thuật (khung 25–30 giờ lý thuyết và thực hành), làm căn cứ xây dựng ngân hàng đề thi đánh giá năng lực giải tích mạch và kỹ năng thực hành đóng cắt thiết bị.
- Cán bộ quản lý kỹ thuật và kỹ thuật viên: Sử dụng làm tài liệu tham khảo kỹ thuật tại các trạm bảo dưỡng, xưởng sửa chữa ô tô và nhà máy sản xuất để tra cứu thông số nhãn máy, xác định chế độ mở máy, tính toán chọn tụ bù công suất và bảo dưỡng hệ thống máy điện.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với đối tượng đào tạo nào?
Tài liệu được thiết kế chuyên biệt cho sinh viên bậc Đại học, Cao đẳng thuộc khối ngành Kỹ thuật Công nghệ Ô tô, Cơ khí và Cơ điện tử, làm môn học cơ sở nghề bắt buộc.
2. Người học cần đáp ứng những kiến thức tiên quyết nào?
Học viên cần hoàn thành các môn học: Cơ kỹ thuật, Vật liệu cơ khí, Vẽ kỹ thuật, Thực hành nguội cơ bản và Kỹ thuật chung về ô tô, đồng thời nắm vững kiến thức toán học về đạo hàm, tích phân, số phức và lượng giác.
3. Giáo trình có điểm gì khác biệt so với các tài liệu lý thuyết mạch thông thường?
Tài liệu kết hợp trực tiếp giữa lý thuyết giải tích mạch (định luật Kirchhoff, phương pháp đồ thị vector, mạch ba pha) với cấu tạo vật lý máy điện thực tế và các ứng dụng đặc thù của ngành ô tô (máy phát nạp ắc quy, động cơ khởi động, phân loại động cơ tiêu chuẩn NEMA/NEC).
4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?
Người học cần làm theo quy trình: nắm vững các định luật cơ bản $\rightarrow$ giải các bài toán mẫu $\rightarrow$ kiểm tra chéo kết quả bằng phương pháp cân bằng công suất nguồn phát và tải tiêu thụ $\rightarrow$ phân tích sơ đồ nối dây thực hành ($Y-\Delta$, đảo chiều quay).
5. Giáo trình cung cấp những dạng bài tập và dữ liệu thực tế nào?
Tài liệu tích hợp bài tập mạch điện một chiều giải bằng hệ phương trình Kirchhoff, bài toán mạch xoay chiều RLC nối tiếp, bài toán tính toán dung lượng tụ bù $\cos\varphi$, bài tập mạch ba pha đối xứng/không đối xứng có kèm đáp số chi tiết, cùng bảng phân loại động cơ công nghiệp theo mã NEMA A, B, C, D.
Kết luận
Giáo trình Điện kỹ thuật của tác giả Phạm Ngọc Vân cung cấp hệ thống kiến thức khoa học, nhất quán và chặt chẽ về lý thuyết mạch điện, máy điện tĩnh và máy điện quay. Giá trị cốt lõi của tài liệu thể hiện qua việc liên kết chặt chẽ giữa các công thức toán học giải tích với kết cấu cơ điện và quy chuẩn công nghiệp thực tế.
Lộ trình học tập đề xuất:
- Nắm vững lý thuyết mạch DC và kỹ thuật giải hệ phương trình nhánh độc lập tuyến tính.
- Làm chủ giải tích mạch xoay chiều một pha, mạch RLC và phương pháp đồ thị vector.
- Phân tích hệ thống ba pha đối xứng và các giải pháp nâng cao hệ số công suất $\cos\varphi$.
- Nghiên cứu nguyên lý, kết cấu và quy trình vận hành máy điện một chiều cùng động cơ không đồng bộ ba pha.
Tài liệu là cơ sở dữ liệu học thuật tiêu chuẩn, hỗ trợ trực tiếp cho công tác giảng dạy, học tập và tra cứu kỹ thuật cơ điện chuyên nghiệp.
