TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH ĐIỆN KỸ THUẬT CƠ BẢN (TRƯỜNG CAO ĐẲNG DẦU KHÍ)

Tổng quan về giáo trình (250-300 từ)

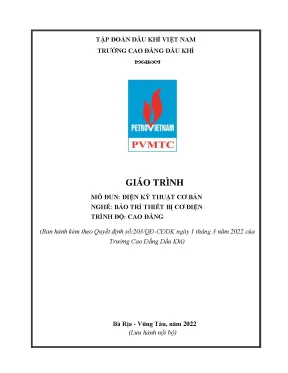

Giáo trình Mô đun: Điện kỹ thuật cơ bản (Mã môn học: ELEO53012) là tài liệu đào tạo chính khóa được ban hành kèm theo Quyết định số 203/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam), do ThS. Nguyễn Thị Lan (Chủ biên) và kỹ sư Nguyễn Xuân Thịnh biên soạn tại Bà Rịa – Vũng Tàu.

Vị trí môn học trong chương trình đào tạo:
(Chính trị, Tin học, Pháp luật)         (3 tín chỉ / 45 giờ)              (Bảo trì máy điện, Khí cụ điện)

Trong cấu trúc chương trình đào tạo nghề Bảo trì thiết bị cơ điện trình độ Cao đẳng (tổng khối lượng 80 tín chỉ / 1.905 giờ), môn học thuộc khối kiến thức cơ sở ngành (Nhóm II.1). Môn học có thời lượng 45 giờ (gồm 42 giờ lý thuyết và 3 giờ kiểm tra định kỳ, tương đương 3 tín chỉ), được bố trí giảng dạy sau khi sinh viên hoàn thành các môn học chung như Tin học, An toàn vệ sinh lao động và Pháp luật.

Mục tiêu đào tạo (Learning Outcomes) của giáo trình xác định:

  • Kiến thức: Trình bày hệ thống đại lượng điện, quy luật điện từ, nguyên lý mạch điện một chiều, mạch điện xoay chiều hình sin một pha và ba pha; phân tích cấu tạo và nguyên lý vận hành của máy biến áp, máy điện xoay chiều và máy điện một chiều.
  • Kỹ năng: Giải các dạng bài toán mạch điện cơ bản; vẽ sơ đồ nối dây mạng điện một pha, ba pha; tính toán các thông số làm việc như tốc độ quay của động cơ, tổng trở mạch, công suất tiêu thụ và hệ số công suất $\cos\varphi$.
  • Năng lực tự chủ: Rèn luyện tác phong kỷ luật, tính toán kỹ thuật chính xác và cẩn trọng trong môi trường công nghiệp.

Cấu trúc giáo trình được thiết kế theo phương thức diễn dịch: đi từ nền tảng vật lý điện từ học, qua giải tích mạch điện tĩnh (DC, AC 1 pha, AC 3 pha), đến các thiết bị biến đổi điện năng động (máy điện). Điểm đặc thù của tài liệu là định hướng trực tiếp vào việc phục vụ vận hành, bảo trì thiết bị trong các nhà máy nhiệt điện và cơ sở chế biến dầu khí.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình gồm 5 chương lý thuyết chuyên môn:

Lộ trình kiến thức 5 chương:
Chương 1: Điện từ (5 giờ)
Chương 2: Mạch điện một chiều (8 giờ)
Chương 3: Dòng điện xoay chiều hình sin (10 giờ)
Chương 4: Mạch điện 3 pha (12 giờ)
Chương 5: Máy điện (10 giờ)

  • Chương 1: Điện từ (Thời lượng: 5 giờ) Trình bày các khái niệm về từ trường, đường sức từ, quy tắc vặn đinh ốc 1 và 2, quy tắc "Ra Bắc vào Nam". Thiết lập hệ thức tính vector cảm ứng từ $\vec{B}$ (Tesla), cường độ từ trường $\vec{H}$ (A/m) qua liên hệ $\vec{B} = \mu \vec{H} = \mu_0 \mu_r \vec{H}$ với $\mu_0 = 4\pi \cdot 10^{-7}\text{ H/m}$. Trình bày công thức từ thông qua diện tích phẳng $\Phi = B S \cos\alpha$ (Wb); định luật cảm ứng điện từ Faraday:

    $$E_c = -\frac{\Delta\Phi}{\Delta t}$$

    Định luật Lenz về chiều dòng điện cảm ứng; hiện tượng tự cảm với độ tự cảm $L$ ($\Phi = L I$); định luật Ampere tính lực từ tác dụng lên đoạn dây dẫn mang dòng điện $F = B I l \sin\alpha$ (quy tắc bàn tay trái) và lực tương tác giữa hai dây dẫn song song; cấu trúc mạch từ gồm thân, nắp, khe hở không khí cùng các thành phần từ thông chính ($\Phi_\delta$), từ thông tản ($\Phi_t$) và từ thông rò ($\Phi_r$).

  • Chương 2: Mạch điện một chiều (Thời lượng: 8 giờ) Cung cấp định nghĩa về nguồn điện, phụ tải và thiết bị phụ trợ (đóng cắt, bảo vệ, đo lường). Mô tả cấu trúc hình học mạch điện gồm nhánh, nút, vòng và mắt lưới. Xác định mối liên hệ các đại lượng: dòng điện $i = \Delta q / \Delta t$ (A), điện áp $U_{AB} = \varphi_A - \varphi_B$ (V), công suất nguồn $P = E I$, công suất tiêu thụ ngoài $P = U I$ (W). Khảo sát các phần tử: nguồn áp lý tưởng, nguồn dòng lý tưởng, điện trở ($u = R i$), tụ điện ($i = C \frac{du}{dt}$), cuộn cảm ($u = L \frac{di}{dt}$). Trình bày định luật Joule – Lenz ($Q = R I^2 t$), hai định luật Kirchhoff:

    $$\sum I_{\text{nút}} = 0 \quad \text{và} \quad \sum E = \sum R I$$

    Các phương pháp giải mạch một chiều: phương pháp biến đổi tương đương nối tiếp/song song, phương pháp dòng điện nhánh ($m$ phương trình), phương pháp dòng điện mạch vòng ($m - n + 1$ phương trình).

  • Chương 3: Dòng điện xoay chiều hình sin (Thời lượng: 10 giờ) Mô tả nguyên lý tạo dòng điện sin thông qua khung dây quay cắt từ trường hoặc nam châm quay trong stato. Thiết lập phương trình tức thời:

    $$i(t) = I_{\max}\sin(\omega t + \psi)$$

    Phân tích chu kỳ $T$ (s), tần số $f = 1/T$ (Hz), tần số góc $\omega$ (rad/s), góc pha ban đầu và độ lệch pha $\varphi = \psi_u - \psi_i$. Định nghĩa trị số hiệu dụng $I = I_{\max}/\sqrt{2}$ và $U = U_{\max}/\sqrt{2}$. Biểu diễn đại lượng sin bằng vector phẳng. Khảo sát các nhánh: thuần trở ($u, i$ cùng pha), thuần dung ($i$ sớm pha $\pi/2$ so với $u_C$, dung kháng $Z_C = 1/\omega C$), thuần cảm ($u_L$ sớm pha $\pi/2$ so với $i$, cảm kháng $Z_L = \omega L$), mạch $RLC$ nối tiếp có tổng trở:

    $$Z = \sqrt{R^2 + (Z_L - Z_C)^2}$$

    Góc lệch pha $\varphi = \arctan\left(\frac{Z_L - Z_C}{R}\right)$, điều kiện cộng hưởng điện $\omega L = \frac{1}{\omega C} \Rightarrow \omega_0 = \frac{1}{\sqrt{LC}}$. Định nghĩa 3 dạng công suất: công suất tác dụng $P = U I \cos\varphi$ (W), công suất phản kháng $Q = U I \sin\varphi$ (VAr), công suất biểu kiến $S = U I = \sqrt{P^2 + Q^2}$ (VA). Phân tích ý nghĩa hệ số công suất $\cos\varphi = R/Z = P/S$ và phương pháp nâng cao hệ số công suất bằng tụ bù mắc song song với điện dung:

    $$C = \frac{P}{\omega U^2}(\tan\varphi_1 - \tan\varphi)$$

  • Chương 4: Mạch điện 3 pha (Thời lượng: 12 giờ) Khảo sát nguyên lý tạo nguồn điện 3 pha đối xứng; cấu hình đấu nối nguồn và tải theo hình sao ($Y$) và hình tam giác ($\Delta$); mối quan hệ điện áp pha - điện áp dây, dòng điện pha - dòng điện dây; cách tính toán công suất mạch 3 pha và phương pháp giải mạch 3 pha đối xứng.

  • Chương 5: Máy điện (Thời lượng: 10 giờ) Phân loại máy điện; cấu tạo và nguyên lý hoạt động của máy biến áp; máy điện không đồng bộ (động cơ không đồng bộ 3 pha, 1 pha); nguyên lý làm việc của máy điện một chiều (máy phát và động cơ điện một chiều).

Kiến thức nền tảng được xây dựng

Nhóm kiến thức Cơ sở lý thuyết & Định luật cốt lõi Biểu thức / Nguyên lý đặc trưng
Trường điện từ Định luật Faraday, Định luật Lenz, Định luật Ampere $E_c = -\frac{\Delta\Phi}{\Delta t}$; $F = B I l \sin\alpha$; $B = \mu_0 \mu_r H$
Mạch điện DC Định luật Ohm, Định luật Joule - Lenz, Hệ định luật Kirchhoff $U = IR$; $Q = RI^2t$; $\sum I_{\text{vào}} = \sum I_{\text{ra}}$; $\sum E = \sum RI$
Mạch điện AC Trị số hiệu dụng, Giản đồ vector, Hiện tượng cộng hưởng $I = \frac{I_{\max}}{\sqrt{2}}$; $Z = \sqrt{R^2+(Z_L-Z_C)^2}$; $\omega_0 = \frac{1}{\sqrt{LC}}$
Năng lượng & Công suất Cân bằng công suất điện xoay chiều, Hệ số công suất $S = \sqrt{P^2 + Q^2}$; $P = UI\cos\varphi$; $C = \frac{P}{\omega U^2}(\tan\varphi_1 - \tan\varphi)$

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thiết lập hệ phương trình Kirchhoff 1 và 2 để giải mạch điện nhánh và mạch điện vòng; tính toán thông số dung kháng $Z_C$, cảm kháng $Z_L$, tổng trở $Z$ và xác định trị số tụ bù $C$ để nâng cao $\cos\varphi$.
  • Kỹ năng phân tích: Vẽ và biện luận giản đồ vector cho mạch điện $RLC$ nối tiếp; phân biệt các trạng thái mạch có tính cảm ($\varphi > 0$), tính dung ($\varphi < 0$) hoặc cộng hưởng điện ($\varphi = 0$); giải thích nguyên lý biến đổi điện cơ trong các cơ cấu điện từ (rơle, contactor, áptômát).
  • Năng lực thực tế: Đọc và tính toán các thông số ghi trên nhãn máy điện ($S_{\text{đm}}, U, I, \cos\varphi$), xác định chiều quay động cơ và kiểm tra sự cân bằng của mạng điện ba pha.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình quy định phương pháp tổ chức dạy và học theo hình thức lớp học lý thuyết kết hợp giải quyết bài toán kỹ thuật (Problem-Based Learning):

Quy trình tổ chức dạy học:
[Giảng viên: Diễn giảng + Giao phiếu học tập]
[Người học: Đọc trước giáo trình + Thảo luận nhóm / Giải bài toán]
[Đánh giá: Hỏi miệng (thường xuyên) + 3 Bài kiểm tra định kỳ + Thi trắc nghiệm]

Phương pháp sư phạm

  • Đối với giảng viên: Áp dụng phương pháp giảng dạy tích cực (diễn giảng lý thuyết kết hợp vấn đáp định hướng); sử dụng máy chiếu minh họa các mô hình chuyển động từ trường, cấu tạo máy điện và sơ đồ mạch; thiết kế phiếu học tập cho từng chương học.
  • Đối với người học: Hoạt động học tập yêu cầu nghiên cứu tài liệu trước khi lên lớp, hoàn thành các bài tập tình huống theo hình thức cá nhân hoặc làm việc nhóm, ghi chép và thực hiện các nhiệm vụ tự học theo phân bổ thời gian.

Bài tập và bài toán kỹ thuật mẫu

Mỗi chương đều có hệ thống bài tập tự lượng giá có đáp số cụ thể nhằm củng cố năng lực tính toán. Ví dụ:

  • Xác định sức điện động cảm ứng trong cuộn dây khi biến thiên từ thông ($e = 300\text{ V}$).
  • Giải mạch điện một chiều 3 nhánh bằng phương pháp dòng điện nhánh và dòng điện mạch vòng ($I_1 = 138\text{ mA}, I_2 = 160\text{ mA}, I_3 = 22\text{ mA}$).
  • Tính toán điện áp, dòng điện hiệu dụng và công suất phản kháng cho mạch $RC$ nối tiếp ($U = 15\text{ V}, f = 10\text{ kHz} \Rightarrow I = 4,5\text{ mA}, \cos\varphi = 0,3, Q_C = -64,395\text{ mVAr}$).

Phương pháp đánh giá kết quả học tập

Hình thức kiểm tra Số lượng Quy cách thực hiện Nội dung kiểm tra
Đánh giá thường xuyên 01 cột điểm Vấn đáp trực tiếp trong giờ học hoặc bài viết $\le 30$ phút Toàn bộ các chương theo tiến độ
Kiểm tra định kỳ số 1 01 bài viết Tự luận / Trắc nghiệm (45 ÷ 60 phút) Nội dung Chương 1 và Chương 2
Kiểm tra định kỳ số 2 01 bài viết Tự luận / Trắc nghiệm (45 ÷ 60 phút) Nội dung Chương 3 và Chương 4
Kiểm tra định kỳ số 3 01 bài viết Tự luận / Trắc nghiệm (45 ÷ 60 phút) Nội dung Chương 5
Thi kết thúc môn học 01 bài thi Trắc nghiệm trên máy tính (45 ÷ 60 phút) Tổng hợp toàn bộ 5 chương

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Điện kỹ thuật cơ bản ban hành năm 2022 tại Trường Cao đẳng Dầu khí sở hữu các đặc điểm cấu trúc và chuyên môn hóa:

  • Chuẩn hóa khung chương trình đào tạo nghề kỹ thuật: Nội dung được biên soạn theo đúng Quyết định số 203/QĐ-CĐDK, tích hợp vào chương trình đào tạo hệ Cao đẳng nghề Bảo trì thiết bị cơ điện với cấu trúc 45 giờ tập trung hoàn toàn vào lý thuyết cơ sở nền tảng, loại bỏ sự trùng lặp với các mô đun thực hành xưởng chuyên biệt (như Thực tập điện cơ bản - ELEI53150, 75 giờ).
  • Tích hợp ứng dụng công nghiệp ngành Dầu khí và Năng lượng: Giáo trình lồng ghép các bài toán phân tích cơ cấu điện từ dùng trong thiết bị đóng cắt bảo vệ (rơle, công tắc tơ, áptômát) và bài toán bù công suất phản kháng trong hệ thống cung cấp điện nhà máy. Điều này đáp ứng trực tiếp yêu cầu vận hành thực tế tại các nhà máy nhiệt điện, cơ sở lọc - hóa dầu và hệ thống dàn khoan.
  • Kế thừa các tài liệu học thuật chuẩn tắc: Giáo trình kế thừa và đối chiếu nội dung với hai tài liệu tham khảo chính:
    1. Kỹ thuật điện của Đặng Văn Đào, Lê Văn Doanh (Nhà xuất bản Giáo dục, 1999).
    2. Mạch điện của Võ Châu Tuấn (Trường Cao đẳng Dầu khí, 2019).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được ban hành lưu hành nội bộ nhằm phục vụ trực tiếp cho các nhóm đối tượng:

  • Sinh viên hệ Cao đẳng và Trung cấp:
    • Nghề đào tạo chính: Bảo trì thiết bị cơ điện (Mô đun cơ sở bắt buộc mã ELEO53012).
    • Các nghề kỹ thuật liên quan: Vận hành nhà máy nhiệt điện, Vận hành thiết bị chế biến Dầu khí, Sửa chữa thiết bị chế biến Dầu khí, và Cắt gọt kim loại.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần đại cương thuộc Khối I (Toán học kỹ thuật, Tin học COMP63006, An toàn vệ sinh lao động SAEN52001) và có kiến thức vật lý cơ bản về giải tích vector và lượng giác.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu khung để soạn giáo án lý thuyết theo bài/buổi học, xây dựng ngân hàng câu hỏi trắc nghiệm và thiết kế hệ thống phiếu học tập.
  • Tài liệu tham khảo chuyên môn: Kỹ thuật viên, công nhân kỹ thuật đang công tác tại các nhà máy công nghiệp cần tài liệu tra cứu các công thức tính toán mạch điện, hệ số công suất và thông số máy điện.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế cho sinh viên trình độ Cao đẳng và Trung cấp các ngành kỹ thuật cơ điện, vận hành thiết bị công nghiệp dầu khí, nhiệt điện và công nhân kỹ thuật bảo trì nhà máy.

2. Cần kiến thức nền nào để học môn này?

Người học cần nắm vững kiến thức toán học đại cương (đạo hàm cơ bản, hàm số lượng giác, đại số ma trận/giải hệ phương trình tuyến tính, hình học vector) và các khái niệm vật lý phổ thông về điện trường, từ trường.

3. Điểm khác biệt của giáo trình này so với các tài liệu Kỹ thuật điện thông thường?

Giáo trình tinh gọn trong 45 giờ lý thuyết chuẩn, tập trung giải quyết trực diện các bài toán tính toán tham số mạng điện công nghiệp (phương pháp dòng nhánh, dòng vòng, bài toán bù $\cos\varphi$, đấu nối 3 pha $Y/\Delta$) phục vụ trực tiếp cho công tác bảo dưỡng máy điện và thiết bị chế biến dầu khí.

4. Làm sao để tự học và làm bài tập hiệu quả?

Cần nghiên cứu lý thuyết từng chương trước buổi học, nắm chắc các định luật Kirchhoff và Faraday, sau đó tự giải lại các ví dụ mẫu có trong bài học và kiểm tra kết quả qua phần Câu hỏi củng cố ở cuối mỗi chương.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Người học có thể tham khảo thêm cuốn Kỹ thuật điện (Đặng Văn Đào, Lê Văn Doanh, NXB Giáo dục, 1999), cuốn Mạch điện (Võ Châu Tuấn, Trường Cao Đẳng Dầu Khí, 2019) và hệ thống bài giảng, phiếu học tập do bộ môn Điện cung cấp.

Kết luận (150 từ)

Giáo trình Điện kỹ thuật cơ bản (ELEO53012) đóng vai trò là tài liệu lý thuyết nền tảng trong chương trình đào tạo nhóm ngành kỹ thuật cơ điện và dầu khí tại Trường Cao đẳng Dầu khí.

Tài liệu thiết lập hệ thống kiến thức có tính logic chặt chẽ từ hiện tượng điện từ, giải tích mạch một chiều, xoay chiều một pha, ba pha đến nguyên lý các loại máy điện công nghiệp.

Lộ trình học tập tiếp nối trong chương trình:

Để hoàn thiện chương trình đào tạo chuyên môn nghề Bảo trì thiết bị cơ điện, sau khi hoàn thành mô đun này, người học tiếp tục học tập các môn học chuyên sâu kế tiếp như:

  • Khí cụ điện (ELEI53117 - 3 tín chỉ)
  • Đo lường điện (ELEI53115 - 3 tín chỉ)
  • Bảo trì máy điện (ELEM5415 - 4 tín chỉ)
  • Bảo trì mạch điện (ELEM6314 - 3 tín chỉ)
