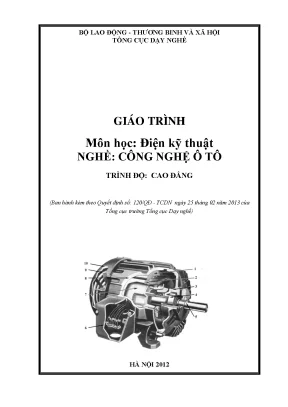

BÁO CÁO THƯ MỤC HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH ĐIỆN KỸ THUẬT (MH 07)
Tổng quan về giáo trình
Giáo trình Điện kỹ thuật (Mã số môn học: MH 07) là tài liệu giảng dạy chính thức thuộc hệ thống giáo trình đào tạo nghề Công nghệ Ô tô ở trình độ Cao đẳng. Tài liệu được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (thuộc Bộ Lao động - Thương binh và Xã hội), do tập thể 20 tác giả biên soạn, trong đó Phạm Tố Như giữ vai trò Chủ biên và Nguyễn Đức Nam là Đồng chủ biên.
Về vị trí trong chương trình đào tạo, môn học mang tính chất kỹ thuật cơ sở bắt buộc, có tổng thời lượng 45 giờ (gồm 42 giờ lý thuyết và 3 giờ kiểm tra định kỳ). Môn học được bố trí giảng dạy song song với các môn học và mô-đun chuyên môn tiếp theo như MH 08, MH 09, MH 10, MH 11, MH 12, MH 13, MH 14, MH 15, MH 16, MH 18 và MH 19 nhằm tạo tiền đề cho sinh viên tiếp thu kiến thức chuyên sâu về hệ thống điện - điện tử trên ô tô.
Mục tiêu đào tạo của giáo trình bao gồm:
- Hệ thống hóa các kiến thức cơ bản về mạch điện một chiều, xoay chiều một pha và xoay chiều ba pha.
- Trình bày chính xác yêu cầu, nhiệm vụ, cấu tạo và nguyên lý hoạt động của các loại máy điện (máy phát điện, động cơ điện, máy biến áp) và khí cụ điện.
- Rèn luyện kỹ năng đọc, vẽ sơ đồ đấu dây, sơ đồ lắp đặt các mạch điện cơ bản và mạch điều khiển máy điện.
- Hình thành ý thức tuân thủ nghiêm ngặt các quy định, quy phạm kỹ thuật về an toàn điện.
Giáo trình được cấu trúc thành 5 chương chuyên biệt, tiếp cận từ các nguyên lý mạch điện tổng quát đến cấu tạo, vận hành của các thiết bị máy điện và khí cụ điều khiển - bảo vệ.
Nội dung kiến thức cốt lõi
Các chương và chủ đề chính
Nội dung giáo trình phân bổ theo 5 chương trọng tâm với trình tự logic đi từ lý thuyết mạch đến các thiết bị điện cụ thể:
- Chương 1: Đại cương về dòng điện (10 giờ lý thuyết): Trình bày bản chất dòng điện một chiều, các định luật cơ bản (định luật Ôm cho đoạn mạch và toàn mạch, hai định luật Kirchhoff), các phần tử và thông số lý tưởng ($R, L, C, M, E, J$). Chương này phân tích dòng điện xoay chiều hình sin, phương pháp biểu diễn đồ thị vectơ, ý nghĩa hệ số công suất $\cos\varphi$, giải pháp bù tụ nâng cao hệ số công suất cùng lý thuyết hệ thống điện xoay chiều ba pha đối xứng (đấu nối hình sao $Y$ và hình tam giác $\Delta$).
- Chương 2: Máy phát điện (8 giờ lý thuyết, 1 giờ kiểm tra): Phân loại máy phát điện một chiều (kích từ độc lập, song song, hỗn hợp) và máy phát điện xoay chiều (đồng bộ, không đồng bộ). Mô tả chi tiết cấu tạo các phần chính (stator, rotor lá thép kỹ thuật dày 0,5–1,0 mm, chổi than đồng - grafit, cổ góp), nguyên lý sinh sức điện động cảm ứng, các đại lượng định mức ($P_{đm}, U_{đm}, I_{đm}, n_{đm}$) và sơ đồ đấu nối máy phát vào lưới điện.
- Chương 3: Động cơ điện (8 giờ lý thuyết, 1 giờ kiểm tra): Khảo sát động cơ điện một chiều (tính toán mômen điện từ $M = K_M \Phi I_ư$ và công suất điện từ $P_{đt} = E_ư I_ư$), động cơ không đồng bộ một pha (từ trường đập mạch phân tách thành từ trường quay thuận $B_1$ và ngược $B_2$) và động cơ không đồng bộ ba pha (kết cấu rotor lồng sóc, rotor dây quấn, tốc độ từ trường quay $n_1 = 60f/p$, hệ số trượt $s = 0,02 - 0,06$).
- Chương 4: Máy biến áp (6 giờ lý thuyết): Định nghĩa nhiệm vụ biến đổi điện áp giữ nguyên tần số, phân loại máy biến áp trong hệ thống phân phối và công nghiệp; cấu tạo lõi thép (trụ T, gông G bằng lá thép kỹ thuật điện 0,3–1 mm), dây quấn, thùng dầu làm mát, nắp bình dầu phụ; xác định tỷ số biến áp $k = U_1/U_2 \approx W_1/W_2$ và 4 kiểu tổ hợp đấu dây máy biến áp ba pha ($Y/Y, Y/\Delta, \Delta/Y, \Delta/\Delta$).
- Chương 5: Khí cụ điều khiển và bảo vệ trong mạch điện (10 giờ lý thuyết, 1 giờ kiểm tra): Trình bày nguyên lý, công dụng của khí cụ điều khiển, khí cụ bảo vệ và thiết lập các sơ đồ mạch điện điều khiển cho máy phát điện và động cơ điện.
Kiến thức nền tảng được xây dựng
Giáo trình xây dựng hệ thống cơ sở lý thuyết dựa trên các nguyên lý vật lý và kỹ thuật điện kinh điển:
- Hệ thống định luật mạch điện: Định luật Ôm $I = U/R$, công thức sức điện động cảm ứng $e = B \cdot l \cdot v$, định luật Kirchhoff 1 cho nút ($\sum I = 0$), định luật Kirchhoff 2 cho mạch vòng ($\sum R \cdot I = \sum E$).
- Đại lượng và thông số điện từ: Khái niệm điện áp ($U$), dòng điện ($I$), sức điện động ($E$), nguồn dòng ($J$), điện cảm ($L$), hỗ cảm ($M$), điện dung ($C$), năng lượng từ trường $W_L = \frac{1}{2} L i^2$, năng lượng điện trường $W_C = \frac{1}{2} C U^2$.
- Cân bằng công suất xoay chiều: Công suất tác dụng $P = UI\cos\varphi$, công suất phản kháng $Q = UI\sin\varphi$, công suất biểu kiến $S = UI = \sqrt{P^2 + Q^2}$, tính toán điện dung tụ bù nâng cao hệ số công suất $Q_C = -P(\tan\varphi_1 - \tan\varphi)$.
- Mối quan hệ pha và dây: Mạch đấu sao ($I_d = I_p$, $U_d = \sqrt{3}U_p$, điện áp dây vượt trước điện áp pha $30^\circ$); mạch đấu tam giác ($U_d = U_p$, $I_d = \sqrt{3}I_p$, dòng điện dây chậm pha sau dòng điện pha $30^\circ$).
Kỹ năng phát triển
Qua các nội dung lý thuyết và bài tập, giáo trình rèn luyện 3 nhóm kỹ năng chính:
- Kỹ năng tính toán kỹ thuật (Technical skills): Tính toán các thông số sụt áp, dòng điện nhánh, chọn dung lượng tụ bù, tính tốc độ từ trường quay và hệ số trượt của động cơ.
- Kỹ năng phân tích (Analytical skills): Thiết lập sơ đồ thay thế mô hình mạch điện thực tế sang các thông số lý tưởng ($e, J, R, L, M, C$); phân tích đồ thị vectơ dòng - áp trong hệ thống ba pha đối xứng và không đối xứng.
- Kỹ năng thực hành quy ước (Practical competencies): Nhận diện các ký hiệu đầu cực theo tiêu chuẩn quốc tế và các nước (Việt Nam, Nga, Mỹ); vẽ và đọc hiểu các sơ đồ đấu dây máy điện ($Y, \Delta$), sơ đồ tổ hợp máy biến áp và sơ đồ điều khiển đóng cắt đảo nguồn lưới - máy phát.
Phương pháp giảng dạy và học tập
Giáo trình Điện kỹ thuật được biên soạn theo phương pháp sư phạm kỹ thuật nghề, kết hợp chặt chẽ giữa việc giải thích hiện tượng vật lý với mô hình hóa hình học và toán học giải tích:
- Phương pháp tiếp cận sư phạm: Đi từ hiện tượng cụ thể đến bản chất quy luật. Các cấu trúc máy điện phức tạp đều được minh họa bằng các hình vẽ phân rã chi tiết (như mặt cắt stator, rãnh rotor, cấu tạo lá thép ghép cách điện chống dòng Foucault, cổ góp chổi than). Các đại lượng hình sin được trực quan hóa qua đồ thị thời gian kết hợp đồ thị vectơ phẳng.
- Bài tập mẫu và ví dụ tính toán: Sau mỗi phần lý thuyết định luật, giáo trình cung cấp các bài toán mẫu có lời giải chi tiết, chẳng hạn như bài toán tính điện áp nút theo Kirchhoff, bài toán xác định điện áp và dòng điện pha - dây trong mạch đấu sao - tam giác, bài tập tính toán công suất tụ bù.
- Phương thức kiểm tra và đánh giá: Khung phân phối thời gian 45 tiết tích hợp 3 bài kiểm tra định kỳ (1 tiết tại Chương 2, 1 tiết tại Chương 3, 1 tiết tại Chương 5). Cách bố trí này cho phép đánh giá cuốn chiếu theo từng khối kiến thức: Mạch điện - Máy phát điện - Động cơ điện - Khí cụ điều khiển.
- Hướng dẫn tự học: Cuối mỗi chương đều có hệ thống câu hỏi ôn tập định hướng tái hiện kiến thức (nhiệm vụ, yêu cầu, phân loại, cấu tạo) và yêu cầu người học tự vẽ lại các sơ đồ lắp đặt, sơ đồ đấu dây để củng cố kỹ năng thực hành.
Điểm nổi bật và cập nhật
Nội dung giáo trình thể hiện rõ các đặc trưng tiêu chuẩn hóa và tính ứng dụng chuyên ngành nghề:
- Tính chuẩn hóa pháp lý: Giáo trình được biên soạn dựa trên chương trình khung của Tổng cục Dạy nghề, ban hành chính thức theo Quyết định số 120/QĐ-TCDN năm 2013, bảo đảm sự thống nhất trong giảng dạy tại các trường cao đẳng nghề trên toàn quốc.
- Gắn kết thực tế ngành Công nghệ Ô tô: Tuy là môn kỹ thuật cơ sở, tài liệu đã chọn lọc các nội dung phục vụ trực tiếp cho nghề ô tô. Tiêu biểu là việc phân tích yêu cầu làm việc của máy phát điện trên ô tô (tự động ổn định điện áp khi số vòng quay thay đổi, tự động nạp khi điện áp máy phát lớn hơn ắc quy và tự ngắt khi điện áp nhỏ hơn); phân tích cấu tạo chổi than đồng - grafit chịu nhiệt và tia lửa điện ở nhiệt độ $150 - 180^\circ\text{C}$.
- Chuẩn hóa hệ thống ký hiệu đa tiêu chuẩn: Giáo trình cung cấp bảng đối chiếu ký hiệu các đầu cực máy phát theo ba hệ thống quy chuẩn:
- Đầu máy phát: Việt Nam (FA), Nga (Я), Mỹ (A hoặc GEN).
- Đầu kích thích: Việt Nam (KT), Nga (Ш), Mỹ (F).
- Đầu mass: Việt Nam (M), Nga (M), Mỹ (GRD).
- Đầu nối ắc quy: Việt Nam (A), Nga (Б), Mỹ (BAT).
| Chức năng đầu cực | Ký hiệu Việt Nam | Ký hiệu Nga | Ký hiệu Mỹ |
|---|---|---|---|
| Đầu ra máy phát | FA |
Я |
A hoặc GEN |
| Đầu cuộn kích thích | KT |
Ш |
F |
| Đầu nối mass (mát) | M |
M |
GRD |
| Đầu nối với ắc quy | A |
Б |
BAT |
Đối tượng sử dụng giáo trình
Giáo trình được thiết kế chuyên biệt cho các nhóm đối tượng sau:
- Sinh viên Cao đẳng nghề: Sinh viên năm thứ nhất hoặc năm thứ hai chuyên ngành Công nghệ Ô tô đang theo học học phần bắt buộc MH 07 (Điện kỹ thuật).
- Điều kiện tiên quyết (Prerequisites): Người học cần nắm vững kiến thức Vật lý đại cương (phần điện học, từ trường, cảm ứng điện từ) và Toán kỹ thuật cơ bản (hàm số lượng giác, hệ phương trình đại số, khái niệm số phức).
- Giảng viên chuyên ngành: Sử dụng làm căn cứ chuẩn để xây dựng đề cương bài giảng chi tiết, lập kế hoạch giảng dạy 45 tiết lý thuyết và biên soạn ngân hàng câu hỏi kiểm tra định kỳ.
- Kỹ thuật viên và thợ sửa chữa: Phục vụ tra cứu nguyên lý cấu tạo của máy phát điện xoay chiều, động cơ điện, các phương pháp đấu dây máy biến áp và sơ đồ nguyên lý mạch bảo vệ trong thực tế bảo dưỡng thiết bị điện.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với ai?
Giáo trình phục vụ trực tiếp cho sinh viên trình độ Cao đẳng nghề ngành Công nghệ Ô tô, đồng thời là tài liệu tham khảo cơ sở cho học viên các ngành kỹ thuật liên quan đến máy điện và khí cụ điều khiển.
2. Cần kiến thức nền nào để học giáo trình này?
Người học cần có kiến thức cơ bản về Vật lý điện học phổ thông (định luật Ôm, hiện tượng cảm ứng điện từ, quy tắc bàn tay trái, bàn tay phải) và toán học giải tích cơ bản để giải mạch điện.
3. Điểm khác biệt của giáo trình so với các tài liệu kỹ thuật điện đại trà là gì?
Tài liệu tập trung vào các thiết bị máy điện có tính ứng dụng trực tiếp trong kỹ thuật cơ khí - ô tô (máy phát, động cơ khởi động, rơ-le, khí cụ điều khiển), lược bỏ các phần lý thuyết trường điện từ phức tạp và bổ sung bảng tra cứu ký hiệu cực tính chuẩn Việt Nam - Nga - Mỹ.
4. Làm sao để tự học giáo trình hiệu quả?
Người học nên kết hợp đọc lý thuyết với việc tự giải các bài tập mẫu định luật Kirchhoff, tự thiết lập đồ thị vectơ hệ thống ba pha và trả lời toàn bộ câu hỏi ôn tập cuối mỗi chương.
5. Có tài liệu bổ trợ nào kèm theo giáo trình?
Sau môn học này, sinh viên sử dụng tiếp các giáo trình mô-đun chuyên môn ô tô (từ MH 08 đến MH 19) trong chương trình đào tạo nghề Công nghệ Ô tô để thực hành trực tiếp trên sa bàn và xe thực tế.
Kết luận
Giáo trình Điện kỹ thuật (MH 07) cung cấp toàn diện các nguyên lý mạch điện một chiều, xoay chiều, máy phát, động cơ, máy biến áp và khí cụ điều khiển. Tài liệu đóng vai trò cầu nối lý thuyết cơ sở bắt buộc, định hình tư duy phân tích mạch và nguyên lý máy điện cho sinh viên Cao đẳng nghề Công nghệ Ô tô trước khi bước vào các mô-đun chuyên môn sâu.
