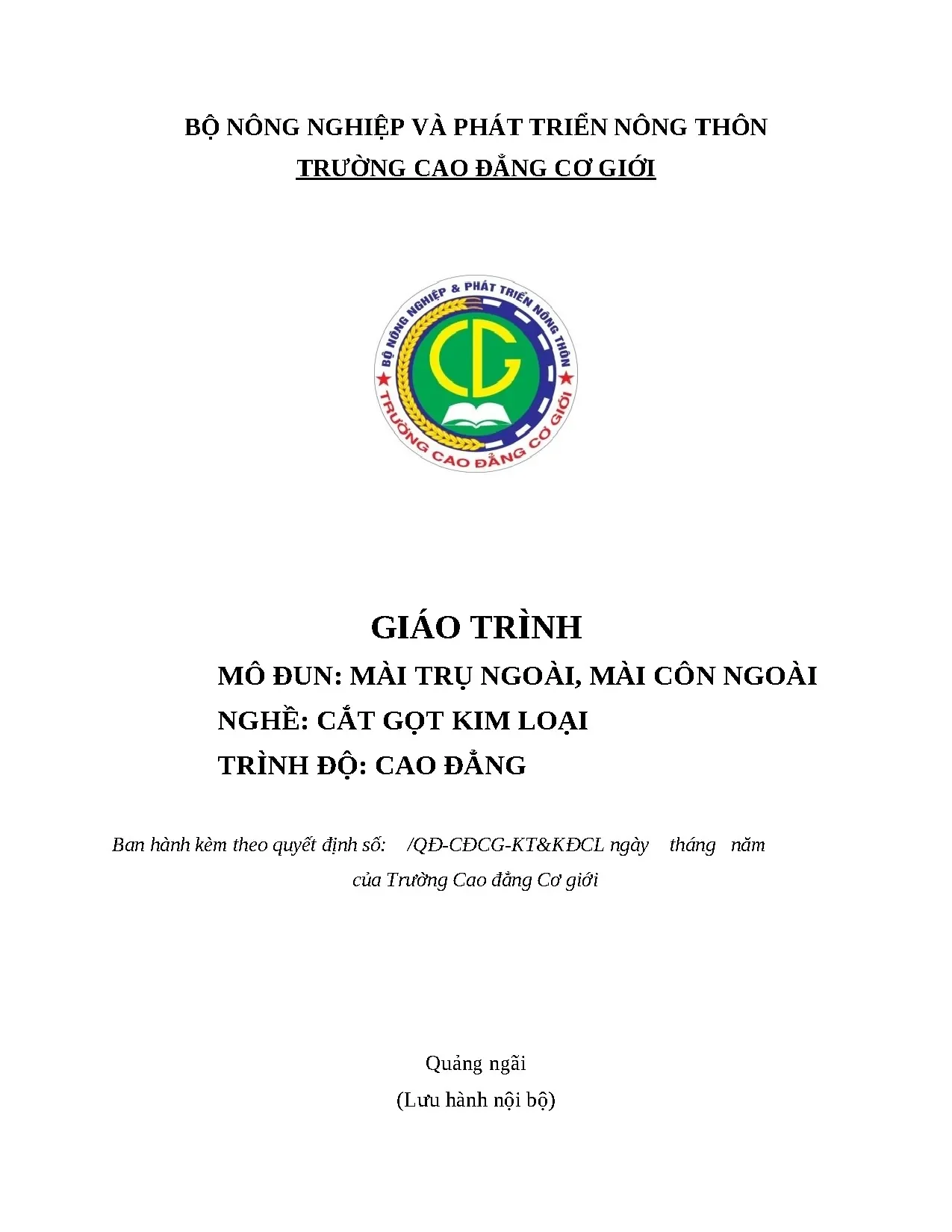

TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH MÔ ĐUN: MÀI TRỤ NGOÀI, MÀI CÔN NGOÀI (MÃ MÔ ĐUN: MĐ 43)

Tổng quan về giáo trình (250-300 từ)

Giáo trình mô đun Mài trụ ngoài, mài côn ngoài (Mã mô đun: MĐ 43) là học liệu chuyên môn nghề bắt buộc trong chương trình đào tạo nghề Cắt gọt kim loại trình độ Cao đẳng, do Khoa Cơ khí động lực thuộc Trường Cao đẳng Cơ giới biên soạn (Nguyễn Đình Kiên chủ biên). Trong cấu trúc khung chương trình gồm 126 tín chỉ (2805 giờ đào tạo), mô đun MĐ 43 được bố trí sau các môn học cơ sở kỹ thuật và các mô đun gia công cơ bản như Vẽ kỹ thuật (MH 07), Cơ lý thuyết (MH 09), Sức bền vật liệu (MH 10), Dung sai – Đo lường kỹ thuật (MH 11), Vật liệu cơ khí (MH 12), Tiện trụ (MĐ 22) và Mài mặt phẳng (MĐ 42).

Mục tiêu đào tạo của giáo trình hướng đến việc trang bị cho người học năng lực nhận biết cấu tạo, nguyên lý vận hành của máy mài tròn vạn năng và máy mài vô tâm; khả năng lập quy trình công nghệ gia công; kỹ thuật lựa chọn, cân bằng, rà sửa, gá lắp đá mài; cùng kỹ năng phân tích và xử lý các dạng sai hỏng. Kết thúc mô đun, người học phải mài được các chi tiết mặt trụ ngoài, mặt côn ngoài đạt cấp chính xác 6–7, độ nhám bề mặt cấp 7–8 ($Ra = 1,6,\mu\text{m}$), dung sai hình học và vị trí tương quan không vượt quá $0,005/100,\text{mm}$.

Cấu trúc giáo trình được thiết kế tích hợp với tổng thời lượng 45 giờ (12 giờ lý thuyết, 31 giờ thực hành, 2 giờ kiểm tra). Điểm đặc thù của tài liệu là phương pháp tiếp cận theo định lượng kỹ thuật, chuẩn hóa các bước thao tác và cung cấp hệ thống bảng tra cứu thông số thực nghiệm, chế độ cắt cho từng loại đá mài và vật liệu phôi cụ thể.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình gồm 3 bài học chuyên đề được sắp xếp theo logic từ vận hành thiết bị cơ bản đến gia công các bề mặt hình học có độ phức tạp tăng dần:

[Bài 1: Vận hành máy mài tròn ngoài vạn năng]
[Bài 2: Mài mặt trụ ngoài trên máy mài tròn vạn năng]
[Bài 3: Mài mặt côn ngoài trên máy mài tròn vạn năng]

  • Bài 1: Vận hành máy mài tròn ngoài vạn năng (MĐ 43-01, thời lượng 5 giờ: 2 lý thuyết, 3 thực hành): Cung cấp kiến thức về cấu tạo các bộ phận chính của máy mài tròn vạn năng, bao gồm ụ trước (có khả năng xoay góc $+30^\circ$ đến $-90^\circ$), ụ sau, đầu mài (xoay góc $\pm 45^\circ$, quay $180^\circ$ khi chuyển đổi sang mài lỗ) và bàn máy (xoay góc $\pm 7^\circ$). Bài học xác lập các công thức cơ bản:

    • Chiều sâu cắt: $t = \frac{D_0 - D_1}{2},,(\text{mm})$
    • Tốc độ mài của đá: $V_{\text{đá}} = \frac{\pi \cdot D_{\text{đá}} \cdot n}{60 \cdot 1000},,(\text{m/s})$
    • Vận tốc cắt của chi tiết: $V_{\text{ct}} = \frac{\pi \cdot D_{\text{ct}} \cdot n_1}{1000},,(\text{m/ph})$
    • Tốc độ quay của chi tiết nhỏ hơn tốc độ quay của đá mài từ 60 đến 100 lần. Nội dung đi kèm quy trình bảo dưỡng hệ thống bôi trơn, áp lực dầu thủy lực và 11 bước vận hành điều khiển máy an toàn.

  • Bài 2: Mài mặt trụ ngoài trên máy mài tròn vạn năng (MĐ 43-02, thời lượng 20 giờ: 5 lý thuyết, 14 thực hành, 1 kiểm tra): Phân tích 4 phương pháp mài: mài tiến dọc (dành cho trục dài), mài tiến ngang theo cữ (mài chiều sâu), mài tiến ngang liên tục (chiều rộng đá lớn hơn chiều dài chi tiết từ $1 - 1,5,\text{mm}$), và mài phân đoạn (các đoạn gối lên nhau $5 - 10,\text{mm}$, để lượng dư mài tinh $0,02 - 0,08,\text{mm}$). Tài liệu thiết lập bảng chọn số lượng giá đỡ chi tiết dài (cho đường kính từ $12 - 300,\text{mm}$, chiều dài đến $2100,\text{mm}$) và chế độ cắt khi mài bằng đá kim cương (độ nhám cấp 7 đến 13, độ hạt từ $\text{A}12-\text{A}10$ đến $\text{AM}14-\text{AM}10$, chất dính kết M và B).

  • Bài 3: Mài mặt côn ngoài trên máy mài tròn vạn năng (MĐ 43-03, thời lượng 20 giờ: 5 lý thuyết, 14 thực hành, 1 kiểm tra): Trình bày kỹ thuật tính toán góc dốc $\alpha$ theo công thức: $$\text{tg},\alpha = \frac{D - d}{2l}$$ (trong đó $D$ là đường kính đầu lớn, $d$ là đường kính đầu nhỏ, $l$ là chiều dài đoạn côn). Nội dung chuẩn hóa 3 phương pháp công nghệ: mài bằng cách quay bàn máy (áp dụng cho chi tiết dài có góc côn nhỏ $12^\circ - 14^\circ$, góc quay bàn tối đa $7^\circ$), mài bằng cách quay ụ trước (chi tiết ngắn có góc côn $> 15^\circ$), và mài bằng cách quay lệch đầu đá.

Kiến thức nền tảng được xây dựng

  • Lý thuyết cắt gọt kim loại bằng dụng cụ hạt mài: Cơ chế cắt gọt ngược chiều giữa đá mài và phôi; động học cắt với vận tốc đá từ $20 - 35,\text{m/s}$ và vận tốc phôi từ $10 - 30,\text{m/ph}$.
  • Cơ sở định vị và gá đặt chi tiết: Nguyên lý gá đặt giữa hai mũi tâm cố định, mũi tâm quay, mâm cặp và kính đỡ (luynét 2 vấu, 3 vấu); yêu cầu kỹ thuật của lỗ tâm sau nhiệt luyện để tránh sai số sao chép.
  • Hệ thống truyền động và điều khiển: Nguyên lý chuyển động tịnh tiến bàn máy bằng piston - xi lanh thủy lực và cơ cấu trục vít - đai ốc của ụ đá.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Cân bằng động/tĩnh đá mài; rà sửa bề mặt đá bằng đầu rà kim cương nhân tạo; căn chỉnh độ đồng tâm giữa mũi tâm ụ trước và ụ sau bằng trục kiểm và đồng hồ so; thiết lập cữ hành trình sao cho mép đá vượt khỏi mặt đầu phôi bằng $1/3$ bề rộng đá.
  • Kỹ năng phân tích (Analytical skills): Nhận diện và xử lý 6 dạng sai hỏng điển hình khi mài trụ (bề mặt có vết xước, chi tiết bị côn, bề mặt mài bị cháy, sai kích thước đường kính, chi tiết bị ôvan/lệch tâm, chi tiết bị cong) và các sai hỏng góc côn tương ứng từ nguyên nhân thiết bị, dụng cụ hoặc chế độ cắt.
  • Năng lực thực hành (Practical competencies): Điều khiển thành thạo các tay gạt chạy dao bằng tay và tự động; sử dụng panme đo ngoài, đồng hồ so, dưỡng đo góc và dưỡng côn tiêu chuẩn để kiểm soát kích thước gia công.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình định hướng mô hình dạy học tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp:

  • Phương pháp giảng dạy: Giảng viên áp dụng phương pháp dạy học tích cực thông qua trình chiếu, thuyết trình ngắn, nêu vấn đề kỹ thuật và phân tích bản vẽ chế tạo. Trong các giờ thực hành, giáo viên thực hiện thao tác mẫu, hướng dẫn học viên gá đặt thiết bị, giám sát quá trình cắt gọt và thực hiện sửa sai trực tiếp tại vị trí máy.
  • Tổ chức học tập và bài tập thực hành: Học viên được phân chia theo nhóm nhỏ từ 2 đến 3 người. Mỗi nhóm chịu trách nhiệm chuẩn bị máy, kiểm tra an toàn, tính toán chế độ cắt và gia công phôi mẫu theo bản vẽ kỹ thuật chi tiết (ví dụ: thực hành mài phôi thép thường đường kính $\varnothing 30,\text{mm}$, tính toán tốc độ quay mài thô $n = 159,\text{v/ph}$ với chiều sâu cắt $t = 0,02 - 0,04,\text{mm}$; mài tinh ở $n = 106,\text{v/ph}$ với $t = 0,01,\text{mm}$).
  • Phương pháp và quy chế đánh giá: Áp dụng theo quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội. Cấu trúc điểm số tính theo thang điểm 10 (làm tròn đến một chữ số thập phân):
    • Điểm kiểm tra thường xuyên (Hệ số 1) và định kỳ (Hệ số 2): Chiếm trọng số $40%$, thực hiện thông qua hỏi miệng, viết tự luận, trắc nghiệm và đánh giá bài tập thực hành sau 10 giờ và 20 giờ học.
    • Điểm thi kết thúc môn học: Chiếm trọng số $60%$, tổ chức đánh giá tích hợp vấn đáp và thao tác thực hành trên máy sau khi hoàn thành 45 giờ học.
  • Quy định tự học: Người học phải nghiên cứu trước giáo trình, tài liệu tham khảo và chuẩn bị bài học. Quy định bắt buộc người học phải tham dự tối thiểu $70%$ tổng thời lượng mô đun; nếu vắng quá $30%$ số giờ tích hợp, học viên không đủ điều kiện dự thi và phải học lại toàn bộ mô đun.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình mô đun MĐ 43 phản ánh các chuẩn mực công nghệ cơ khí gia công tinh thông qua các yếu tố kỹ thuật cụ thể:

  • Hệ thống hóa dữ liệu công nghệ định lượng: Cung cấp bảng tra cứu lượng dư mài tròn ngoài chi tiết cho cả hai trạng thái vật liệu: đã qua tôi nhiệt luyện (T) và không tôi (KT), trải dài trên các dải kích thước đường kính từ dưới $10,\text{mm}$ đến trên $360,\text{mm}$ và chiều dài lên tới trên $2000,\text{mm}$.
  • Tích hợp chế độ gia công bằng đá mài hạt cứng: Đưa vào quy chuẩn chế độ cắt khi sử dụng đá mài kim cương tương ứng với 7 cấp độ nhẵn bóng bề mặt (từ cấp 7 đến cấp 13), quy định rõ các thông số độ hạt, chất kết dính (nhựa B, kim loại M), tốc độ đá ($20 - 35,\text{m/s}$), tốc độ chi tiết ($10 - 30,\text{m/ph}$) và chiều sâu mài chính xác đến $0,0001,\text{mm}$.
  • Ma trận phân tích sai hỏng và giải pháp kỹ thuật: Thiết lập bảng đối chiếu trực quan giữa các dạng lỗi sản phẩm (cháy nhiệt bề mặt, biến dạng hình học, sai số vị trí) với các nguyên nhân cụ thể (chất lượng dung dịch làm nguội, độ cân bằng đá, độ đảo trục chính, lực kẹp mũi tâm) cùng biện pháp điều chỉnh tương ứng.
  • Tính chuẩn hóa tài liệu tham khảo: Nội dung được biên soạn trên cơ sở kế thừa các tài liệu kỹ thuật nền tảng: bộ Sổ tay Công nghệ chế tạo máy (Tập 1, 2, 3 của các tác giả Nguyễn Đắc Lộc, Lê Văn Tiến, Ninh Đức Tốn, Trần Xuân Việt – NXB Khoa học kỹ thuật, 2005) và giáo trình Kỹ thuật mài (NXB Công nhân kỹ thuật, 1980).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Người học:
    • Sinh viên hệ Cao đẳng nghề và học sinh hệ Trung cấp nghề thuộc chuyên ngành Cắt gọt kim loại, Cơ khí chế tạo máy, Cơ khí động lực.
    • Học viên các khóa đào tạo nâng bậc thợ kỹ thuật gia công mài kim loại.
  • Điều kiện tiên quyết (Prerequisites):
    • Kiến thức cơ sở: Hoàn thành các môn học Vẽ kỹ thuật (MH 07), Autocad (MH 08), Cơ lý thuyết (MH 09), Sức bền vật liệu (MH 10), Dung sai – Đo lường kỹ thuật (MH 11), Vật liệu cơ khí (MH 12), An toàn lao động (MH 14).
    • Kỹ năng thực hành: Hoàn thành các mô đun Kỹ thuật điện – Điện tử công nghiệp (MĐ 21), Tiện trụ ngắn/bậc/dài (MĐ 22), Tiện côn (MĐ 28) và Mài mặt phẳng (MĐ 42).
  • Giảng viên: Dùng làm khung tài liệu chuẩn để xây dựng kế hoạch giảng dạy, giáo án tích hợp, phân bổ thời lượng bài tập xưởng và thiết lập barem chấm điểm thi vấn đáp/thực hành kết thúc mô đun.
  • Tham khảo kỹ thuật: Tài liệu cung cấp các thông số công nghệ phục vụ kỹ thuật viên gia công cơ khí tại các xưởng sản xuất, doanh nghiệp chế tạo chi tiết máy trục và chi tiết dạng côn.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình phục vụ trực tiếp cho người học hệ Cao đẳng và Trung cấp nghề Cắt gọt kim loại, cùng các kỹ thuật viên vận hành máy mài tại các cơ sở gia công cơ khí chính xác.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành các môn học cơ sở gồm Vẽ kỹ thuật, Dung sai – Đo lường kỹ thuật, Vật liệu cơ khí và có kỹ năng tiện cơ bản (tiện trụ, tiện côn) cùng kỹ năng mài mặt phẳng trước khi tiếp cận mô đun MĐ 43.

3. Điểm khác biệt của giáo trình so với tài liệu lý thuyết thuần túy là gì?

Tài liệu được xây dựng theo hình thức mô đun tích hợp với $69%$ thời lượng thực hành ($31/45$ giờ), tập trung vào quy trình thao tác máy mài vạn năng thực tế, bảng tra cứu lượng dư phôi, chế độ mài đá kim cương và bảng phân loại sai hỏng chi tiết.

4. Làm sao để tự học và thực hành mô đun đạt kết quả tốt?

Cần nắm vững công thức tính vận tốc mài, tốc độ quay của phôi và góc dốc côn trước khi lên máy; nghiên cứu kỹ 11 bước điều khiển an toàn; tuân thủ thời gian tham dự tối thiểu $70%$ giờ tích hợp tại xưởng.

5. Có tài liệu bổ trợ nào được nêu trong giáo trình?

Học viên có thể tra cứu mở rộng tại bộ Sổ tay Công nghệ chế tạo máy (Tập 1, 2, 3 - Nguyễn Đắc Lộc và cộng sự, NXB Khoa học kỹ thuật, 2005) và sách Kỹ thuật mài (NXB Công nhân kỹ thuật, 1980).

Kết luận (150 từ)

Giáo trình mô đun Mài trụ ngoài, mài côn ngoài (Mã mô đun: MĐ 43) chuẩn hóa toàn bộ khối kiến thức và kỹ năng gia công tinh bề mặt trụ và côn ngoài trên máy mài tròn vạn năng. Tài liệu cung cấp các quy trình công nghệ từng bước, công thức xác lập thông số cắt gọt, cùng hệ thống bảng tra định mức lượng dư và chế độ mài đá kim cương đạt độ chính xác cấp 6–7.

Lộ trình đào tạo của mô đun được thiết lập mạch lạc từ Bài 1 (Vận hành thiết bị, 5 giờ) qua Bài 2 (Gia công mặt trụ, 20 giờ) đến Bài 3 (Gia công mặt côn, 20 giờ), tạo tiền đề trực tiếp để học viên tiếp cận các mô đun gia công CNC tiếp theo và tham gia học phần Thực tập sản xuất (MĐ 46) tại các doanh nghiệp cơ khí.
