Báo Cáo Thư Mục Và Mô Tả Cấu Trúc Học Thuật Giáo Trình: Lắp Ráp, Cài Đặt, Bảo Trì Và Sửa Chữa Máy Vi Tính

Tổng quan về giáo trình

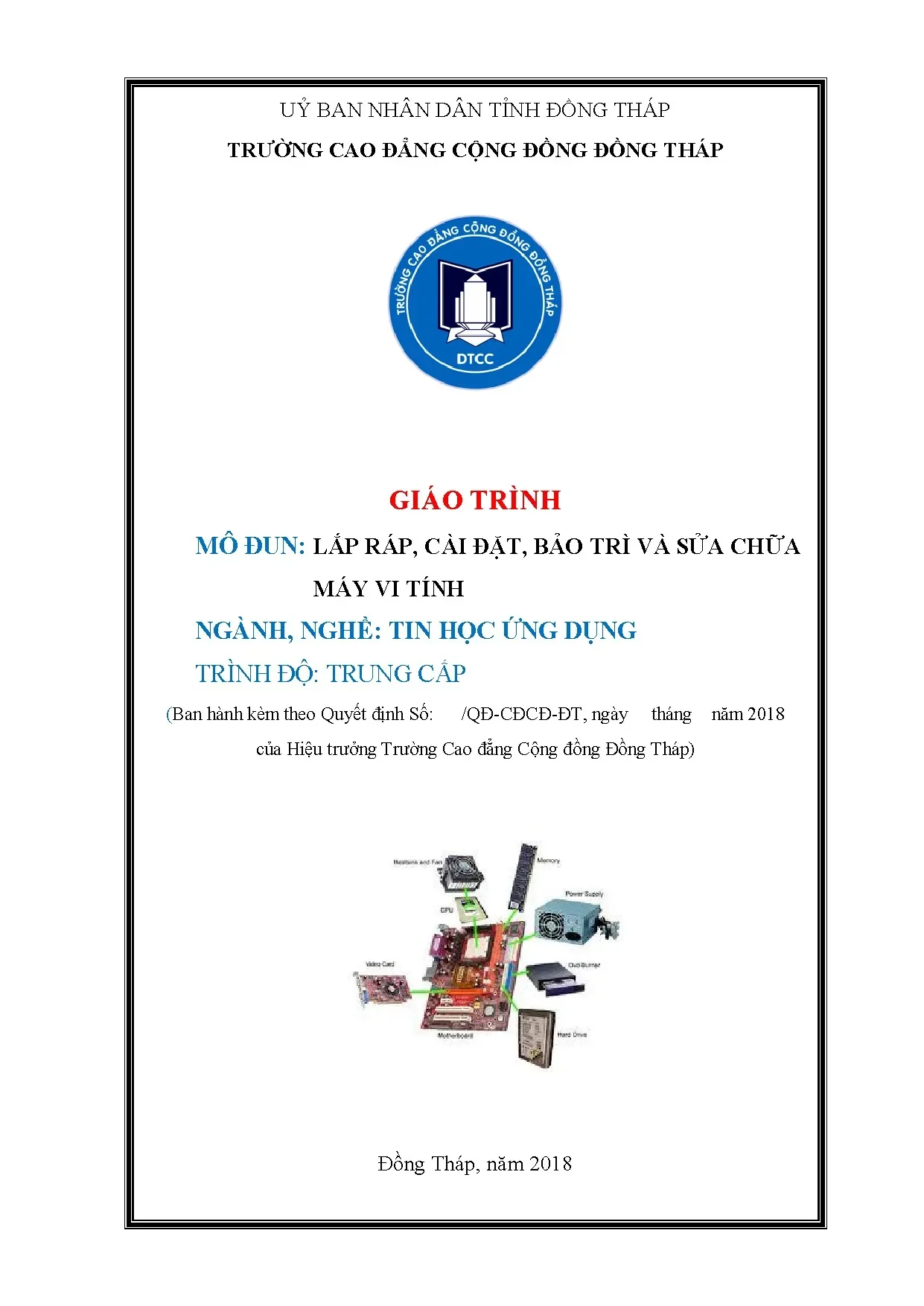

Giáo trình Lắp ráp, cài đặt, bảo trì và sửa chữa máy vi tính (Mã mô đun: MĐ28, mã chương trình: MH15-01) do tác giả Trần Đức Huân chủ biên, được ban hành theo quyết định của Hiệu trưởng Trường Cao đẳng Cộng đồng Đồng Tháp năm 2018. Tài liệu được biên soạn phục vụ công tác đào tạo hệ Trung cấp ngành Tin học ứng dụng và chuyên ngành Công nghệ thông tin. Trong khung chương trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung và các mô đun cơ sở chuyên ngành.

Mục tiêu đào tạo của giáo trình hướng đến việc trang bị hệ thống kiến thức tổng quan về cấu tạo phần cứng máy tính; xác định rõ vai trò và chức năng của từng linh kiện; hình thành năng lực lựa chọn linh kiện tương thích để lắp ráp hoàn chỉnh một hệ thống máy tính cá nhân (PC); thiết lập các thông số hệ thống trong BIOS/CMOS; cài đặt hệ điều hành, trình điều khiển (driver) và phần mềm ứng dụng; thực hiện quy trình sao lưu, phục hồi dữ liệu và xử lý các sự cố kỹ thuật phát sinh.

Giáo trình được phân bổ với tổng thời lượng 90 giờ, bao gồm 15 giờ lý thuyết, 72 giờ thực hành xưởng/thảo luận/bài tập và 3 giờ kiểm tra. Nội dung được triển khai theo phương pháp tiếp cận trực quan, kết cấu theo tiến trình kỹ thuật từ phần cứng cơ sở đến cài đặt phần mềm và cứu hộ hệ thống. Điểm đặc thù của tài liệu là dành 80% thời lượng cho kỹ năng thực hành, tích hợp các bảng thông số kỹ thuật chi tiết về socket vi xử lý, chuẩn chân cắm RAM, các phân loại bus và các mã lỗi POST thực tế.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được tổ chức thành 4 chương chính (tương ứng với 6 bài học kỹ thuật trong phân phối thời gian 90 giờ):

  • Bài 1 & Bài 2 (Chương 1 - Lắp ráp máy vi tính - 32 giờ): Khái quát cấu trúc phần cứng máy tính. Phân loại vỏ máy (Case) chuẩn AT và ATX (kích thước Full-size 305mm x 244mm, Mini ATX 284mm x 208mm, Micro ATX 244mm x 244mm); nguyên lý nguồn ATX12V 2.0 với đầu nối chính 24 pin và đầu nối phụ 4 pin hoặc 4+4 pin. Phân tích cấu trúc Bo mạch chủ (Mainboard), sơ đồ khối gồm Chipset cầu Bắc (North Bridge - quản lý CPU, RAM, khe cắm đồ họa AGP/PCI Express), Chipset cầu Nam (South Bridge - quản lý cổng ATA, SATA, LAN, Audio, USB, khe PCI thông thường), chip SIO (quản lý bàn phím, chuột, cổng FDD, cổng song song LPT, cổng nối tiếp Serial) và chip BIOS. Bảng tra cứu socket CPU từ Socket 775, Socket 771 (máy chủ), Socket 1366, Socket 1156, Socket 1155 (kiến trúc Intel Sandy Bridge) đến AMD Socket AM2, AM2+, AM3, G34, C32. Các chuẩn RAM (SDR SDRAM, DDR, DDR2, DDR3), khe cắm PCI (x1, x4, x8, x16) và chuẩn giao tiếp ổ cứng IDE, SATA II (3 Gbit/s), SATA III (6 Gbit/s). Trình bày quy trình lắp ráp, tháo dỡ máy tính và giải pháp khắc phục 9 nhóm sự cố khởi động (mã lỗi POST 305, lỗi tiếng bíp, lỗi màn hình nhòe, đèn ổ mềm sáng liên tục).
  • Bài 3 (Thiết lập thông số trong BIOS - 7 giờ): Giới thiệu chức năng của chương trình BIOS và bộ nhớ lưu trữ CMOS nuôi bởi pin CMOS. Hướng dẫn cấu hình Standard CMOS Setup, Advanced BIOS Features, Integrated Peripherals, Power Management Setup, thiết lập mật khẩu Supervisor/User Password, tải cấu hình mặc định (Load Fail-Safe Defaults, Load Optimized Defaults), lưu và thoát hệ thống (Save & Exit Setup).
  • Bài 4 (Chương 2 - Cài đặt hệ điều hành và trình điều khiển - 24 giờ): Kỹ thuật phân vùng đĩa cứng (Hard disk partitioning), quy trình thiết lập môi trường cài đặt hệ điều hành Windows, nạp trình điều khiển thiết bị (Driver) cho bo mạch chủ, card âm thanh, card mạng và card đồ họa.
  • Bài 5 (Chương 3 - Cài đặt các phần mềm ứng dụng - 14 giờ): Quy trình cài đặt bộ ứng dụng văn phòng Microsoft Office, bộ gõ tiếng Việt UniKey và các ứng dụng tiện ích; quy trình gỡ bỏ phần mềm an toàn; phương pháp sao lưu hệ thống trước khi cài đặt phần mềm mới.
  • Bài 6 (Chương 4 - Sao lưu phục hồi hệ thống - 7 giờ): Quy trình tạo bản sao lưu dữ liệu/ảnh hệ thống và phục hồi hệ thống khi gặp lỗi; phân tích các nguyên nhân gây lỗi sao lưu như chế độ nén dữ liệu, lỗi đĩa cứng vật lý, đĩa khởi động không tương thích và lỗi bộ nhớ RAM.

Progression logic của giáo trình đi theo đường dẫn tuyến tính chặt chẽ: từ nhận diện linh kiện vật lý $\rightarrow$ quy trình cơ khí tháo lắp $\rightarrow$ cấu hình firmware cấp thấp (BIOS) $\rightarrow$ triển khai nền tảng hệ điều hành $\rightarrow$ tích hợp phần mềm ứng dụng $\rightarrow$ bảo trì và cứu hộ hệ thống.

Kiến thức nền tảng được xây dựng

Nhóm kiến thức Cơ sở lý thuyết & Nguyên lý cốt lõi Dữ liệu kỹ thuật trong giáo trình
Mô hình kiến trúc Cấu trúc 3 khối chức năng cơ bản Khối Nhập/Xuất (Input/Output), Khối Xử lý (CPU), Khối Bộ nhớ (Bộ nhớ chính ROM/RAM và Bộ nhớ phụ Đĩa cứng).
Chu trình xử lý CPU Chu trình 3 giai đoạn xử lý lệnh Tìm nạp (Fetch - dùng bộ đếm chương trình PC và thanh ghi lệnh IR) $\rightarrow$ Giải mã (Decode) $\rightarrow$ Thực thi (Execute). Lịch sử từ Intel 4004 (1971, 2.300 transistor, 60.000 phép tính/s) đến Intel Pentium (3.000.000 transistor, 188.000 lệnh/s).
Phân cấp Bộ nhớ đệm Cấu trúc Cache đa tầng Cache L1 (tích hợp on-die), Cache L2 (cache thứ cấp, shared cache trên dòng Intel Core 2 Duo), Cache L3 (cache tích hợp trên bo mạch chủ để giảm hiện tượng nghẽn cổ chai).
Cấu tạo ô nhớ RAM Nguyên lý mạch vi điện tử SRAM: Mạch lật gồm 2 bộ biến tần và 2 bóng bán dẫn chốt T1-T2, không cần làm tươi, tốc độ cao, chi phí lớn (dùng cho Cache L1/L2/L3, bộ nhớ đệm ổ cứng, DAC).
DRAM: Mỗi ô nhớ gồm 1 bóng bán dẫn T và 1 tụ điện C, cần nạp điện định kỳ (làm tươi), dung lượng lớn, chi phí thấp.
Nguyên tắc Bus hệ thống Cân bằng tốc độ truyền dẫn Tốc độ Bus của CPU phải bằng hoặc lớn hơn tốc độ Bus của RAM để tối ưu hóa hiệu năng; vai trò điều phối xung nhịp của Chipset cầu Bắc.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác tháo lắp linh kiện thùng máy đúng trình tự an toàn; cắm chuẩn các đầu nối nguồn ATX 24 pin và 4 pin/4+4 pin; đấu nối dây tín hiệu Front Panel (Power SW, Reset SW, Power LED, HDD LED); cắm đúng chuẩn vi xử lý vào các loại socket (LGA 775, LGA 1155, AM2...); tra cứu khe cắm RAM chuẩn DDR, DDR2, DDR3; thao tác cấu hình thiết lập trong chương trình CMOS Setup Utility.
  • Kỹ năng phân tích (Analytical skills): Đánh giá tính tương thích phần cứng giữa Bus CPU, Bus RAM và thông số chipset bo mạch chủ; nhận định nguyên nhân hỏng hóc thông qua tín hiệu đèn chỉ báo, tiếng bíp BIOS (beep codes) và bảng mã lỗi POST (như mã lỗi 305 khi kiểm tra hệ thống).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Phân chia phân vùng đĩa cứng logic; cài đặt hệ điều hành và thiết lập driver thiết bị phần cứng; cài đặt, cấu hình và gỡ bỏ ứng dụng văn phòng; thiết lập quy trình sao lưu định kỳ và khôi phục hệ thống khi xảy ra sự cố phần mềm hoặc phần cứng.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp đào tạo theo mô đun năng lực nghề nghiệp (Competency-Based Training), gắn kết chặt chẽ giữa lý thuyết kỹ thuật và thực hành thao tác. Cấu trúc thời lượng dành 72 giờ thực hành trên tổng số 90 giờ giúp người học rèn luyện trực tiếp trên thiết bị vật lý tại phòng thực hành.

Hệ thống bài tập tình huống (Case studies) được xây dựng dựa trên 9 nhóm sự cố kỹ thuật thực tế trong quá trình khởi động máy tính:

  1. Bật công tắc nguồn nhưng hệ thống không có tín hiệu hoạt động.
  2. Máy tính hoạt động, đèn chỉ báo màu cam, màn hình không hiển thị kèm theo chuỗi tiếng bíp bất thường.
  3. Máy phát ra một tiếng bíp ngắn bình thường, màn hình dừng lại ở trang thông tin khởi động đầu tiên hoặc thứ hai.
  4. Máy tính vận hành và hiển thị mã lỗi POST 305 trên màn hình.
  5. Máy tính bị ngắt nguồn đột ngột trong quá trình khởi động.
  6. Đèn báo ổ đĩa mềm (FDD) sáng liên tục do cắm ngược cáp tín hiệu.
  7. Hệ thống hoạt động bình thường nhưng đèn tín hiệu màn hình không sáng.
  8. Máy khởi động thành công nhưng màn hình không hiển thị hoặc màu sắc bị nhòe.
  9. Trang màn hình đầu tiên không nhận diện thông tin ổ quang CD-ROM nhưng sau đó vẫn khởi động được, hoặc máy khởi động thành công nhưng không phát ra tiếng bíp kiểm tra.

Phương pháp đánh giá bao gồm kiểm tra kỹ năng thao tác cơ khí, kỹ năng cấu hình phần mềm hệ thống (chiếm 3 giờ kiểm tra chính thức) kết hợp với đánh giá quá trình rèn luyện tại xưởng. Về tự học, giáo trình yêu cầu người học tra cứu tài liệu thông số từ các nhà sản xuất linh kiện (như ASUS, GIGABYTE, Intel, AMD), rèn luyện ý thức an toàn tĩnh điện và luôn tuân thủ nguyên tắc sao lưu dữ liệu trước khi can thiệp vào hệ thống.

Điểm nổi bật và cập nhật

  • Hệ thống hóa phân loại Socket vi xử lý theo tiến trình công nghệ: Giáo trình tổng hợp danh mục socket của hai nhà sản xuất Intel và AMD từ thế hệ vi xử lý 486 đến các dòng đa nhân như Socket 775, Socket 771 (Dual/Quad Core Xeon), Socket 1366 (hỗ trợ Core i7 900 series, Xeon W3690), Socket 1156 (Core i5/i7) và Socket 1155 hỗ trợ kiến trúc Intel Sandy Bridge; phía AMD gồm Socket AM2, AM2+, AM3, G34 và C32 cho dòng Opteron.
  • Mô tả chi tiết kiến trúc mạch bán dẫn bộ nhớ RAM: Phân tích nguyên lý vật lý của ô nhớ SRAM (sử dụng mạch chốt 2 biến tần và 2 bóng bán dẫn) so với DRAM (1 transistor và 1 tụ điện); làm rõ bước nhảy kỹ thuật từ SDR SDRAM (168 chân, prefetch 1-bit, tốc độ đơn) sang DDR SDRAM (184 chân, prefetch 2-bit, truyền tải 2 lệnh/chu kỳ xung nhịp, băng thông 1600 MB/s), DDR2 SDRAM (prefetch 4-bit, tốc độ truyền 533–800 MT/s, băng thông 3200 MB/s) và DDR3 SDRAM.
  • Cập nhật các chuẩn giao tiếp công nghiệp: Tích hợp các thông số kỹ thuật của chuẩn giao tiếp lưu trữ SATA II (3 Gbit/s) và SATA III (6 Gbit/s); chuẩn cổng giao tiếp USB 2.0 và USB 3.0; cổng âm thanh số S/PDIF (chuẩn Sony/Philips) bên cạnh cổng analog AAFP 3.5mm; chuẩn cấp nguồn bo mạch ATX12V 2.0 (đầu nối 24 pin kết hợp dây phụ 4 pin hoặc 4+4 pin cho CPU).
  • Tích hợp công nghệ phần cứng chuyên biệt: Giới thiệu công nghệ Dual BIOS của các nhà sản xuất Gigabyte/ASUS nhằm dự phòng hỏng hóc ROM BIOS, công nghệ tiết kiệm năng lượng EPU-4 Engine của ASUS và phần mềm SpeedFan điều khiển tốc độ quạt làm mát qua các chân Fan Connectors.

Đối tượng sử dụng giáo trình

  • Sinh viên theo học chuyên ngành: Giáo trình biên soạn cho học sinh, sinh viên hệ Trung cấp và Cao đẳng ngành Tin học ứng dụng, Công nghệ thông tin theo học mô đun chuyên môn nghề MĐ28.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức chung và các mô đun cơ sở chuyên ngành; nắm vững khái niệm tin học căn bản, hệ số nhị phân và nguyên lý an toàn điện cơ bản trước khi thực hiện các bài thực hành tháo lắp phần cứng.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức, làm căn cứ phân bổ giờ giảng lý thuyết (15 giờ) và xây dựng phiếu hướng dẫn thực hành xưởng (72 giờ) tại các cơ sở đào tạo nghề.
  • Kỹ thuật viên và người tự học: Phục vụ kỹ thuật viên bảo trì phần cứng tại các phòng máy tính, nhân viên kỹ thuật IT doanh nghiệp và người học cần tài liệu tra cứu có hệ thống về phân loại linh kiện, cấu hình BIOS, cài đặt hệ điều hành và chẩn đoán sự cố phần cứng máy tính.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng ngành Tin học ứng dụng, ngành Công nghệ thông tin, đồng thời là tài liệu tham khảo kỹ thuật cho kỹ thuật viên bảo trì và sửa chữa máy tính.

2. Cần kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các môn học chung và các mô đun cơ sở nghề trong chương trình đào tạo, có hiểu biết căn bản về máy tính, hệ điều hành và quy tắc an toàn lao động trong môi trường kỹ thuật điện - điện tử.

3. Điểm khác biệt của giáo trình so với các tài liệu thuần lý thuyết là gì?

Tài liệu phân bổ thời lượng thực hành xưởng lên đến 80% (72/90 giờ), tập trung trích xuất thông số kỹ thuật chuẩn (kích thước bo mạch ATX, bảng chân cắm socket CPU, thông số prefetch buffer của các đời RAM) và cung cấp quy trình xử lý cho 9 tình huống sự cố khởi động cụ thể.

4. Làm sao để học tập và thực hành hiệu quả theo tài liệu?

Người học cần kết hợp nắm bắt sơ đồ khối lý thuyết (phân luồng Chipset cầu Bắc/cầu Nam, chu trình xử lý CPU) với việc trực tiếp thao tác trên thiết bị phần cứng; tuân thủ quy tắc chống tĩnh điện khi tháo lắp linh kiện và luôn thực hiện sao lưu trước khi can thiệp vào hệ thống phần mềm.

5. Giáo trình hướng dẫn cài đặt những nhóm phần mềm và công cụ nào?

Tài liệu hướng dẫn cài đặt và cấu hình:

  • Chương trình điều khiển cấp thấp BIOS/CMOS Setup Utility.
  • Công cụ phân vùng đĩa cứng và hệ điều hành máy tính.
  • Trình điều khiển thiết bị (Driver) cho bo mạch chủ, card màn hình, âm thanh, mạng.
  • Bộ ứng dụng văn phòng Microsoft Office và bộ gõ tiếng Việt UniKey.
  • Công cụ sao lưu (Backup) và phục hồi (Restore) ảnh hệ thống.

Kết luận

Giáo trình Lắp ráp, cài đặt, bảo trì và sửa chữa máy vi tính (MĐ28) của Trường Cao đẳng Cộng đồng Đồng Tháp cung cấp hệ thống kiến thức và kỹ năng thực hành hoàn chỉnh về phần cứng và phần mềm máy tính cá nhân. Nội dung tài liệu xây dựng năng lực nghề nghiệp từ khâu lựa chọn, lắp ráp cơ khí linh kiện, thiết lập firmware BIOS, cài đặt hệ điều hành đến quản trị ứng dụng và bảo trì hệ thống.

Lộ trình học tập đề xuất:

  1. Nghiên cứu nguyên lý hoạt động 3 khối chức năng $\rightarrow$ Nhận diện linh kiện phần cứng (Case, Nguồn, Mainboard, CPU, RAM, Ổ đĩa).
  2. Thực hành quy trình tháo lắp chuẩn $\rightarrow$ Chẩn đoán 9 dạng sự cố khởi động thường gặp.
  3. Cấu hình thông số CMOS/BIOS $\rightarrow$ Phân vùng đĩa $\rightarrow$ Cài đặt hệ điều hành và trình điều khiển.
  4. Cài đặt phần mềm ứng dụng $\rightarrow$ Thiết lập quy trình sao lưu và phục hồi dữ liệu hệ thống.

Tài liệu tham khảo bổ trợ được khuyến nghị bao gồm sổ tay hướng dẫn kỹ thuật của các hãng sản xuất bo mạch chủ (ASUS, GIGABYTE), tài liệu chuẩn kỹ thuật vi xử lý của Intel/AMD và các tiêu chuẩn quốc tế về phân định chuẩn nguồn và kích thước bo mạch ATX.
