Giáo trình Kỹ thuật Lắp đặt Điện Nghề Điện Dân dụng Trình độ Trung cấp

Giáo trình nghiên cứu kỹ thuật lắp đặt điện nghề điện dân dụng trình độ trung cấp, trình bày lý thuyết rõ ràng, minh họa ví dụ thực tế, phù hợp sinh viên kỹ thuật.

• Trường học: Trường Cao Đẳng Nghề
• Chuyên ngành: Kỹ Thuật Lắp Đặt Điện
• Đề tài: Giáo Trình Kỹ Thuật Lắp Đặt Điện Nghề Điện Dân Dụng Trình Độ Trung Cấp
• Loại tài liệu: Giáo Trình

Mục lục chi tiết

• LỜI GIỚI THIỆU
• TÊN MÔ ĐUN: KỸ THUẬT LẮP ĐẶT ĐIỆN DÂN DỤNG
• 1. BÀI 1: CÁC KIẾN THỨC VÀ KỸ NĂNG CƠ BẢN VỀ LẮP ĐẶT ĐIỆN
• 1.1. Khái niệm chung về kỹ thuật lắp đặt điện
• 1.2. Một số ký hiệu thường dùng
• 1.3. Các loại sơ đồ cho việc tiến hành lắp đặt hệ thống điện dân dụng
• 2. BÀI 2: LẮP ĐẶT HỆ THỐNG CẤP NGUỒN CHO TÒA NHÀ VÀ KHU CHUNG CƯ
• 2.1. Khái niệm chung về lắp đặt cáp
• 2.2. Lắp đặt đường cáp ngầm
• 2.3. Lắp đặt các tủ bảng điện
• 3. BÀI 3: LẮP ĐẶT HỆ THỐNG ĐIỆN CHIẾU SÁNG CHUNG TÒA NHÀ VÀ KHU CHUNG CƯ
• 3.1. Khái niệm chung về hệ thống chiếu sáng
• 3.2. Lắp đặt thiết bị chiếu sáng
• 4. BÀI 4: LẮP ĐẶT CÁP CHO HỆ THỐNG THÔNG TIN, HỆ THỐNG ĐIỀU KHIỂN GIÁM SÁT VÀ BẢO VỆ
• 4.1. Đặc điểm mạng cáp điện của các hệ thống thông tin, giám sát và bảo vệ
• 4.2. Hệ thống dây dẫn
• 4.3. Đấu dây cho các hệ thống
• 5. BÀI 5: LẮP ĐẶT HỆ THỐNG NỐI ĐẤT VÀ CHỐNG SÉT
• 5.1. Khái niệm chung về hệ thống nối đất và chống sét
• 5.2. Lắp đặt hệ thống nối đất
• 5.3. Lắp đặt hệ thống chống sét
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan giáo trình kỹ thuật lắp đặt điện dân dụng trung cấp

Giáo trình kỹ thuật lắp đặt điện dân dụng trình độ trung cấp là một mô đun chuyên môn nghề trọng tâm, được thiết kế để trang bị kiến thức và kỹ năng thực hành toàn diện. Tài liệu này đóng vai trò là nền tảng cốt lõi cho học sinh, sinh viên theo đuổi ngành điện, đặc biệt là trong lĩnh vực lắp đặt hệ thống điện cho các công trình dân dụng như tòa nhà và khu chung cư. Nội dung giáo trình không chỉ tập trung vào lý thuyết mà còn chú trọng vào thời lượng thực hành, chiếm tới 110 giờ trên tổng số 150 giờ học. Vị trí của mô đun này trong chương trình đào tạo rất chiến lược, được giảng dạy sau khi người học đã hoàn thành các môn cơ sở như An toàn lao động trong ngành điện, Mạch điện, Vẽ điện, và Vật liệu điện. Điều này đảm bảo sinh viên có đủ kiến thức nền tảng để tiếp thu hiệu quả các phương pháp lắp đặt chuyên sâu. Mục tiêu chính của giáo trình là giúp người học đọc và hiểu thành thạo các loại sơ đồ mạch điện dân dụng, trình bày được phương pháp thi công từ trạm biến áp đến tủ điện tổng, và có khả năng lắp đặt hoàn chỉnh các hệ thống phức tạp. Tài liệu này là một nguồn tài liệu điện dân dụng không thể thiếu, cung cấp lộ trình học tập bài bản từ các kỹ năng cơ bản đến lắp đặt hệ thống cấp nguồn, chiếu sáng, thông tin liên lạc, giám sát, và hệ thống nối đất, chống sét. Việc hoàn thành mô đun này là điều kiện tiên quyết để sinh viên có thể tự tin thực hiện các công việc lắp đặt trong thực tế, đảm bảo công trình vận hành an toàn và hiệu quả.

1.1. Vai trò và mục tiêu của mô đun lắp đặt điện dân dụng

Mô đun kỹ thuật lắp đặt điện dân dụng (Mã MĐ33) giữ vai trò then chốt trong hệ thống điện trung cấp nghề. Nó cung cấp cho sinh viên những kỹ năng chuyên môn cần thiết để ứng dụng hiệu quả trong công việc thực tế. Mục tiêu của mô đun được xác định rõ ràng trên ba phương diện: kiến thức, kỹ năng và thái độ. Về kiến thức, người học phải có khả năng đọc hiểu bản vẽ kỹ thuật điện, từ sơ đồ tổng quát đến sơ đồ chi tiết, và trình bày được phương pháp lắp đặt hệ thống cấp nguồn, chiếu sáng, thông tin, nối đất và chống sét. Về kỹ năng, sinh viên phải lắp đặt được đường dây cấp nguồn, mạng điện chiếu sáng, hệ thống thông tin, nối đất và chống sét theo đúng bản vẽ, đồng thời có khả năng kiểm tra, xử lý sự cố và vận hành mạng điện. Về thái độ, mô đun yêu cầu người học phải có thái độ nghiêm túc, tỉ mỉ và chính xác, đây là những phẩm chất quan trọng của một người thợ điện chuyên nghiệp.

1.2. Nội dung chính trong giáo án điện dân dụng trình độ trung cấp

Nội dung của giáo án điện dân dụng được cấu trúc thành 5 bài học chính, phân bổ trong 150 giờ. Bài 1 cung cấp các kiến thức và kỹ năng cơ bản về lắp đặt điện. Bài 2 tập trung vào việc lắp đặt hệ thống cấp nguồn cho tòa nhà. Bài 3 đi sâu vào lắp đặt hệ thống điện chiếu sáng chung. Bài 4 hướng dẫn lắp đặt cáp cho hệ thống thông tin, giám sát và bảo vệ. Cuối cùng, Bài 5 trình bày về lắp đặt hệ thống nối đất và chống sét. Sự phân bổ thời gian học hợp lý giữa lý thuyết (30 giờ) và thực hành điện dân dụng (110 giờ) đảm bảo người học không chỉ hiểu nguyên lý mà còn thành thạo tay nghề, sẵn sàng đáp ứng yêu cầu của thị trường lao động. Đây là cấu trúc toàn diện, bao quát mọi khía cạnh của công việc lắp đặt điện trong các công trình hiện đại.

II. Thách thức khi đọc bản vẽ và ký hiệu kỹ thuật điện TCVN

Một trong những thách thức lớn nhất đối với người mới học nghề điện là khả năng đọc và hiểu chính xác các loại bản vẽ kỹ thuật. Việc nắm vững các loại sơ đồ và ký hiệu là yêu cầu cơ bản và bắt buộc đối với cả người thợ và cán bộ kỹ thuật. Nếu không phân biệt được sơ đồ mạch điện dân dụng như sơ đồ nguyên lý, sơ đồ mặt bằng và sơ đồ nối dây, người thi công có thể mắc sai lầm nghiêm trọng, dẫn đến lắp đặt sai, gây chập cháy và mất an toàn. Sơ đồ nguyên lý giải thích cách mạch điện vận hành, trong khi sơ đồ vị trí (mặt bằng) chỉ rõ cách bố trí thiết bị trong không gian thực tế. Sơ đồ nối dây là bản đồ chi tiết cho việc đi dây. Mỗi loại sơ đồ sử dụng một hệ thống ký hiệu riêng, tuân thủ theo tiêu chuẩn lắp đặt điện TCVN, cụ thể là TCVN 185 - 74. Việc không nhận dạng được ký hiệu của aptomat, CB, cầu dao hay các thiết bị chiếu sáng có thể dẫn đến việc lựa chọn sai vật tư và lắp đặt không đúng chức năng. Giáo trình đã dành riêng một phần quan trọng để hệ thống hóa các kiến thức này, giúp người học vượt qua rào cản ban đầu. Việc hiểu rõ các loại bản vẽ kỹ thuật điện không chỉ giúp thi công chính xác mà còn là cơ sở để lập dự toán vật tư và xây dựng phương án thi công hiệu quả, chuyên nghiệp.

2.1. Hướng dẫn phân biệt các loại sơ đồ trong lắp đặt điện

Trong ngành điện, có ba loại sơ đồ chính thường được sử dụng. Thứ nhất là sơ đồ nguyên lý, dùng để trình bày nguyên lý vận hành của mạch điện mà không thể hiện vị trí lắp đặt thực tế. Đây là cơ sở để nghiên cứu và xây dựng các sơ đồ khác. Thứ hai là sơ đồ mặt bằng và sơ đồ vị trí, biểu diễn kích thước công trình và vị trí lắp đặt của các phần tử mạch điện. Sơ đồ này cực kỳ quan trọng cho việc dự trù vật liệu và khí cụ điện cũng như bố trí thi công. Cuối cùng là sơ đồ nối dây, diễn tả phương án đi dây cụ thể, được suy ra từ sơ đồ nguyên lý. Người thợ thi công sẽ dựa trực tiếp vào sơ đồ này để lắp ráp. Việc phân biệt và vận dụng chính xác ba loại sơ đồ này là điều kiện tiên quyết để hoàn thành công trình đúng thiết kế.

2.2. Bảng tra cứu ký hiệu thiết bị điện theo TCVN 185 74

Giáo trình cung cấp một bảng tra cứu chi tiết các ký hiệu thiết bị điện, trạm biến áp, thiết bị chiếu sáng và lưới điện theo tiêu chuẩn TCVN 185 - 74. Việc này giúp người học hệ thống hóa kiến thức và dễ dàng nhận diện các ký hiệu trên bản vẽ. Các ký hiệu bao gồm từ động cơ điện, máy biến áp, các loại đèn chiếu sáng (đèn huỳnh quang, đèn cao áp), đến các loại đường dây (đường dây lưới động lực, lưới chiếu sáng, đường cáp ngầm). Nắm vững các ký hiệu này giúp tránh nhầm lẫn khi đọc bản vẽ, ví dụ như phân biệt ký hiệu ống luồn dây điện đặt nổi và đặt âm trong bê tông, hay ký hiệu cho hộp nối cáp và hộp cáp rẽ nhánh. Đây là kiến thức nền tảng không thể thiếu trong quá trình học tập và làm việc.

III. Hướng dẫn lắp đặt hệ thống cấp nguồn theo giáo trình điện

Lắp đặt hệ thống cấp nguồn cho tòa nhà và khu chung cư là hạng mục công việc đòi hỏi kỹ thuật cao và tuân thủ nghiêm ngặt các quy trình an toàn. Theo sách kỹ thuật lắp đặt điện này, công việc bắt đầu từ việc nghiên cứu hồ sơ thiết kế, bao gồm bản vẽ mặt bằng, mặt cắt lắp đặt cáp và các bản vẽ xây dựng hầm cáp, cống luồn cáp. Một bước quan trọng là bảo quản và vận chuyển các tang lô cáp đúng cách để tránh hư hỏng. Quá trình thi công đường cáp ngầm được mô tả chi tiết, từ việc đào hào, rải cáp bằng phương tiện cơ giới hoặc thủ công, đến việc tuân thủ khoảng cách an toàn khi giao cắt với các công trình ngầm khác. Sau khi đặt cáp, việc lấp hào và đánh dấu tuyến cáp là bắt buộc để phục vụ công tác vận hành và bảo trì sau này. Một phần không thể thiếu là lắp đặt các tủ điện phân phối dân dụng. Tủ phải được đặt ở vị trí dễ vận hành, đảm bảo không gian và được cố định chắc chắn. Cuối cùng, việc đấu nối cáp vào tủ điện phải được thực hiện cẩn thận, từ khâu bóc tách vỏ cáp, bấm đầu cốt, đến việc đấu nối vào các cầu đấu, đảm bảo tiếp xúc tốt và an toàn điện. Toàn bộ quy trình này yêu cầu người thợ phải có kỹ năng và sự tỉ mỉ để đảm bảo hệ thống cấp nguồn hoạt động ổn định và an toàn.

3.1. Phương pháp thi công đường cáp ngầm và bảo vệ cáp

Việc lắp đặt đường cáp ngầm có thể thực hiện theo nhiều phương pháp: đặt trực tiếp trong đất, trong đường ống, hoặc trong mương hào, rãnh cáp. Theo quy trình, độ sâu của hào cáp phải đạt tối thiểu 0.7m đối với cáp 35kV và 1m khi cắt ngang đường phố. Cáp phải được bảo vệ bằng một lớp cát hoặc đất mịn dày 100mm trước khi lấp đất. Khi nhiều cáp đặt song song, khoảng cách giữa chúng không được nhỏ hơn 100mm. Đặc biệt, khi giao cắt với các đường cáp hoặc đường ống khác, phải có lớp đất phân cách tối thiểu 0.5m hoặc sử dụng các tấm đệm bê tông để bảo vệ. Việc tuân thủ các quy tắc này trong kỹ thuật thi công điện nhà ở đảm bảo an toàn cho đường cáp và các công trình lân cận.

3.2. Quy trình lắp đặt và đấu nối tủ điện phân phối dân dụng

Lắp đặt tủ điện phân phối dân dụng bắt đầu bằng việc chọn vị trí phù hợp, thường là nơi dễ vận hành và có đường dây từ tủ đến các căn hộ ngắn nhất. Quy trình gồm các bước: làm chân gá, lắp đặt chân gá, sau đó cố định tủ điện lên chân gá một cách chắc chắn. Đối với tủ điện căn hộ, chúng thường được chôn âm trong tường. Sau khi tủ được cố định, tiến hành đấu nối cáp. Đầu tiên là chuẩn bị đầu dây cáp bằng cách bóc tách các lớp vỏ, làm sạch lõi dây và bấm đầu cốt phù hợp. Quá trình bấm đầu cốt phải đảm bảo tiếp xúc cơ học và điện tốt nhất. Cuối cùng, luồn cáp vào tủ và đấu nối vào các aptomat, CB, cầu dao theo đúng sơ đồ thiết kế, siết chặt các bu lông để đảm bảo kết nối chắc chắn và an toàn.

IV. Bí quyết lắp đặt hệ thống chiếu sáng tòa nhà hiệu quả

Hệ thống chiếu sáng không chỉ phục vụ nhu cầu sinh hoạt mà còn góp phần tạo nên vẻ đẹp thẩm mỹ cho các tòa nhà và khu chung cư. Việc lắp đặt hệ thống này đòi hỏi phải tuân thủ các yêu cầu kỹ thuật và thẩm mỹ. Mô đun lắp đặt điện dân dụng này cung cấp hướng dẫn chi tiết về lắp đặt thiết bị chiếu sáng. Đối với chiếu sáng ngoài trời, các thiết bị như cột đèn, cần đèn phải phù hợp với cảnh quan và đáp ứng tiêu chuẩn môi trường. Mức độ chiếu sáng phải đạt ngưỡng tối thiểu theo quy định nhưng không được vượt quá 1,5 lần để tiết kiệm điện năng và tránh ô nhiễm ánh sáng. Quy trình lắp đặt cột chiếu sáng bắt đầu từ việc xây dựng móng cột bê tông cốt thép chắc chắn, sau đó dùng cần cẩu để dựng cột và điều chỉnh cho thẳng đứng trước khi cố định. Việc lắp đặt các chao đèn, thường là loại đèn cao áp thủy ngân, được thực hiện ở trên cao và đòi hỏi phải sử dụng các thiết bị nâng chuyên dụng và tuân thủ tuyệt đối các biện pháp an toàn. Kiến thức về mạch điện cầu thang và các mạch chiếu sáng phức tạp khác cũng là một phần quan trọng, đảm bảo hệ thống hoạt động thông minh và tiện lợi cho người sử dụng.

4.1. Tiêu chuẩn kỹ thuật cho hệ thống chiếu sáng ngoài trời

Đối với hệ thống chiếu sáng ngoài trời, các yêu cầu kỹ thuật rất khắt khe. Thiết bị phải có tính thẩm mỹ, hài hòa với môi trường xung quanh. Mức độ chiếu sáng được quy định qua các chỉ tiêu như độ rọi ngang trung bình (En(tb)) và độ chói trung bình (L(tb)), và phải đạt ngưỡng tối thiểu theo tiêu chuẩn. Một yêu cầu quan trọng là phải tránh gây ra hiện tượng "ô nhiễm ánh sáng" cho các khu vực lân cận. Để đảm bảo hiệu quả kinh tế, mức độ chiếu sáng tối đa cho phép không quá 1,5 lần ngưỡng tối thiểu quy định. Việc này vừa đảm bảo chất lượng ánh sáng, vừa tiết kiệm năng lượng, phù hợp với xu hướng phát triển bền vững.

4.2. Các bước lắp đặt cột đèn và thiết bị chiếu sáng đúng cách

Quy trình lắp đặt cột chiếu sáng bắt đầu bằng việc xây dựng móng cột. Móng thường được đổ bê tông và có khung thép chờ sẵn để bắt bu lông. Sau khi móng đạt cường độ, cột đèn được dựng lên bằng cần cẩu. Bước tiếp theo là căn chỉnh cột thẳng đứng và siết chặt các bu lông cố định. Cuối cùng là lắp đặt chao đèn và các thiết bị điện gia dụng liên quan. Do công việc thực hiện trên cao, người thợ phải sử dụng xe nâng chuyên dụng và trang bị đầy đủ dụng cụ nghề điện bảo hộ. Việc đấu nối dây điện vào đèn phải đảm bảo kín nước và cách điện tốt để hệ thống hoạt động an toàn và bền bỉ trong điều kiện ngoài trời.

V. Thực hành kỹ thuật nối đất và đảm bảo an toàn lao động

An toàn là yếu tố được đặt lên hàng đầu trong ngành điện. Giáo trình nhấn mạnh tầm quan trọng của việc lắp đặt hệ thống nối đất và chống sét, cũng như các biện pháp an toàn lao động trong ngành điện. Hệ thống nối đất không chỉ bảo vệ con người khỏi nguy cơ điện giật do rò rỉ điện ra vỏ thiết bị mà còn bảo vệ chính các thiết bị đó khỏi hư hỏng do quá áp. Kỹ thuật nối đất an toàn bao gồm việc đóng cọc tiếp địa đúng tiêu chuẩn, sử dụng dây nối đất có tiết diện phù hợp và kết nối chắc chắn tất cả các vỏ kim loại của thiết bị và tủ điện vào hệ thống. Bên cạnh đó, hệ thống chống sét là lá chắn bảo vệ toàn bộ công trình khỏi các xung điện áp khổng lồ do sét đánh. Việc lắp đặt kim thu sét, dây thoát sét và hệ thống tiếp địa chống sét phải tuân thủ nghiêm ngặt các tiêu chuẩn lắp đặt điện TCVN. Ngoài các biện pháp kỹ thuật, giáo trình còn yêu cầu người học phải có ý thức tự giác tuân thủ các quy định an toàn như trang bị bảo hộ lao động, kiểm tra dụng cụ nghề điện trước khi sử dụng, và thực hiện các quy trình cắt điện, thử điện an toàn trước khi làm việc. Đây là những kỹ năng sống còn giúp giảm thiểu tai nạn lao động trong môi trường làm việc có độ rủi ro cao.

5.1. Tầm quan trọng của kỹ thuật nối đất an toàn và chống sét

Kỹ thuật nối đất an toàn là một hạng mục không thể bỏ qua trong bất kỳ công trình điện nào. Mục đích chính là tạo ra một con đường có điện trở thấp để dòng điện sự cố (rò rỉ) thoát xuống đất, làm cho các thiết bị bảo vệ như aptomat, CB, cầu dao tác động nhanh chóng để ngắt mạch, bảo vệ an toàn cho con người. Tương tự, hệ thống chống sét giúp tiêu tán năng lượng khổng lồ của sét xuống đất một cách an toàn, ngăn ngừa hỏa hoạn và hư hỏng thiết bị điện tử nhạy cảm. Việc thi công đúng kỹ thuật hai hệ thống này là yêu cầu bắt buộc để đảm bảo an toàn toàn diện cho công trình và người sử dụng.

5.2. Các biện pháp an toàn lao động trong ngành điện cần tuân thủ

An toàn lao động trong ngành điện là một môn học tiên quyết và là nguyên tắc cốt lõi trong suốt quá trình làm việc. Các biện pháp cơ bản bao gồm: luôn ngắt nguồn điện và treo biển báo trước khi tiến hành sửa chữa; sử dụng bút thử điện để kiểm tra chắc chắn khu vực làm việc đã được cách ly hoàn toàn khỏi nguồn điện; trang bị đầy đủ đồ bảo hộ cá nhân (găng tay cách điện, giày cách điện, mũ bảo hộ); sử dụng các dụng cụ nghề điện có vỏ bọc cách điện và còn trong tình trạng tốt. Việc tuân thủ nghiêm ngặt các quy định này giúp ngăn ngừa các tai nạn đáng tiếc, bảo vệ sức khỏe và tính mạng cho chính người thợ điện.

VI. Tương lai nghề điện dân dụng và tài liệu học tập nâng cao

Nghề điện dân dụng đang phát triển không ngừng cùng với sự tiến bộ của công nghệ và các tiêu chuẩn xây dựng hiện đại. Hoàn thành giáo trình kỹ thuật lắp đặt điện trình độ trung cấp là bước khởi đầu vững chắc, nhưng để trở thành một chuyên gia, người thợ cần liên tục cập nhật kiến thức. Các xu hướng mới như nhà thông minh (smarthome), hệ thống điện năng lượng mặt trời, và các tiêu chuẩn tiết kiệm năng lượng đòi hỏi người thợ phải có kỹ năng cao hơn. Việc sửa chữa thiết bị điện gia dụng thông minh cũng trở thành một mảng dịch vụ quan trọng. Để đáp ứng nhu cầu này, người học nên tìm hiểu thêm các tài liệu nâng cao. Các loại sách kỹ thuật lắp đặt điện chuyên sâu và các giáo trình điện công nghiệp sẽ cung cấp kiến thức về các hệ thống lớn và phức tạp hơn, mở ra nhiều cơ hội nghề nghiệp trong các nhà máy, xí nghiệp. Việc tham gia các khóa đào tạo ngắn hạn về công nghệ mới và các tiêu chuẩn quốc tế cũng là một cách hiệu quả để nâng cao tay nghề. Tương lai của nghề điện dân dụng thuộc về những người không chỉ có kỹ năng thực hành tốt mà còn liên tục học hỏi và thích ứng với sự thay đổi của công nghệ.

6.1. Xu hướng phát triển của kỹ thuật thi công điện nhà ở

Kỹ thuật thi công điện nhà ở hiện đại đang chứng kiến nhiều thay đổi. Thay vì các hệ thống điện truyền thống, xu hướng hiện nay tập trung vào tự động hóa, điều khiển thông minh và tiết kiệm năng lượng. Các hệ thống chiếu sáng thông minh có thể điều chỉnh độ sáng theo môi trường, hệ thống an ninh tích hợp và khả năng điều khiển các thiết bị điện từ xa qua smartphone đang trở nên phổ biến. Điều này đòi hỏi người thợ điện phải có thêm kiến thức về mạng, lập trình cơ bản và các thiết bị điện tử. Nắm bắt các xu hướng này sẽ giúp người thợ nâng cao giá trị và khả năng cạnh tranh trên thị trường lao động.

6.2. Gợi ý các sách kỹ thuật lắp đặt điện và tài liệu tham khảo

Để nâng cao kiến thức, ngoài giáo trình chính, người học có thể tham khảo thêm nhiều nguồn tài liệu điện dân dụng khác. Các sách kỹ thuật lắp đặt điện của các tác giả uy tín hoặc các tài liệu dịch từ nước ngoài sẽ cung cấp những góc nhìn và phương pháp mới. Đối với những ai muốn mở rộng sang lĩnh vực khác, việc tìm đọc các giáo trình điện công nghiệp là rất cần thiết. Các diễn đàn trực tuyến, các kênh video chuyên ngành cũng là nguồn tài liệu phong phú để học hỏi kinh nghiệm thực hành điện dân dụng từ cộng đồng và các chuyên gia đi trước, giúp giải quyết các vấn đề thực tế một cách hiệu quả.

Trích đoạn nội dung tài liệu

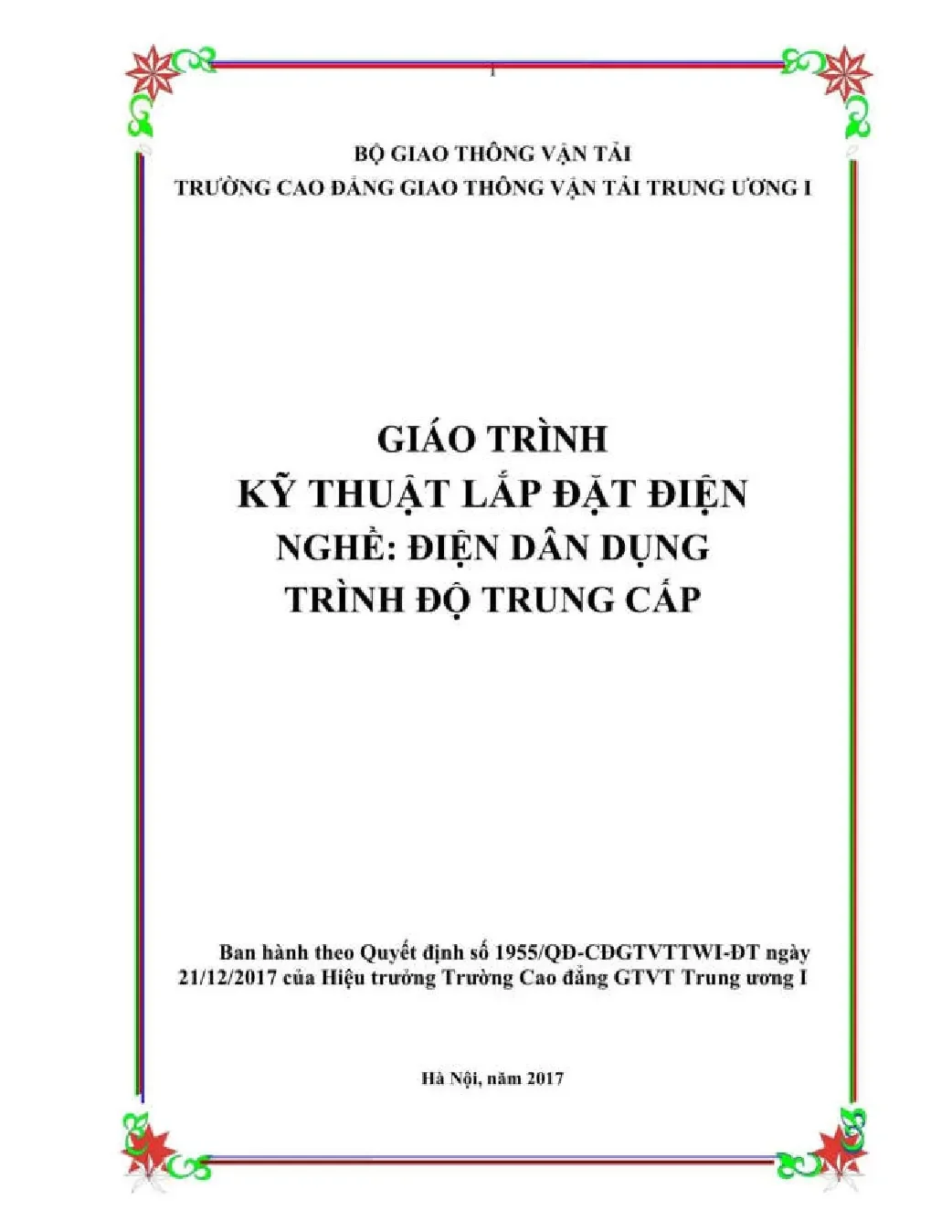

mẻ BỘ GIAO THONG VAN TAIL TRUONG CAO DANG GIAO THONG VAN TAI TRUNG UONG 1 GIAO TRINH KY THUAT LAP DAT DIEN NGHE: DIEN DAN DUNG TRINH DO TRUNG CAP Ban hành theo Quyết định số 1955/QĐ-CĐGTVTTWI-ĐT ngày 21/12/2017 của Hiệu trưởng Trường Cao đẳng GTVT Trung ương Ï Hà Nội, năm 20171 #„——————n LOI GIOI THIEU Kỹ thuật lắp đặt điện dân dụng là mô đun nghiên cứu và thực hành phương pháp lắp đặt các hệ thống điện cũng như các hệ thống để phục vụ và bảo vệ cho tòa nhà và khu chung cư. Mô đun là mô đun chuyên môn nghề. Mõ đun được bồ trí sau khi sinh viên học xong các môn học chung, các môn học/ mô đun: An toàn lao động; Mạch điện; Vẽ điện; Vật liệu di lường điện và không điện; Nguội cơ bản; Mạch điện chiếu sáng cơ bản; Hệ thống, điện căn hộ ống PVC nồi. Giáo trình mô đun kỹ thuật lắp đặt điện dân dụng được biên soạn dựa trên các giáo trình và tài liệu tham khảo đã có, vả giáo trình này được dùng để giảng dạy và làm tài liệu tham khảo cho học sinh nghề điện dân dụng.

Nội dung của mô đun được. trình bày trong 5 bài cụ thể với 150 giờ học trong đó có 30 giờ lý thuyết 110 giờ thực hành và 10 giờ kiểm tra. Nội dung của giáo trình bao gồm những bài sau: Bài I: Các kiến thức và kỹ năng cơ bản vẻ lắp đặt điện. Bài 2: Lắp đặt hệ thống cấp nguồn cho toà nhà và khu chung cư.

Bài 3: Lắp đặt hệ thống điện chiều sáng chung tòa nhà và khu chung cư. Bài 4: Lắp đặt cáp cho hệ thống thông tỉn, giám sát và bảo vệ. Bài 5: Lắp đặt hệ thống nói đất và chống sét. TEN MO DUN: KY THUAT LAP DAT DIEN DAN DUNG Mã mô đun: MĐ33 Vị trí, tính chất, ý nghĩa và vai trò của mô đun - Vị trí mô đun: Mô đun được bố trí sau khi sinh viên học xong các môn học chung, các môn học/ mô đun: An toàn lao động; Mạch điện; Vẽ điện; Vật liệu điện; Kỹ thuật điện tử cơ bản; Khí cụ điện hạ thế; Đo lường điện và không điện; Nguội cơ bản; Mạch điện chiếu sáng cơ bản; Hệ thống điện căn hộ ống PVC n ~ Tính chất của mô đun: Là mô đun chuyên môn nghé ~ Ý nghĩa và vai trò của mô đun: Nội dung mô đun này nhằm trang bị cho sinh viên những kiến thức và kỹ năng cần thiết trong kỹ thuật lắp đặt hệ thống điện cho các tòa nhà và khu chung cư nhằm ứng dụng có hiệu quả trong ngành nghề của mình.

Mục tiêu của mô đun *Vẻ kiến thức: ~ Đọc được sơ đồ mạch tông quát, sơ đồ nguyên lý và sơ đồ chỉ tiết trong lắp đặt các hệ thông mạng điện cho nhà, khu chung cư, hotel,v.v theo yêu cầu. ~ Trinh bày được phương pháp đi day điện từ trạm biến áp vào tủ điện tổng ~ Trình bày được phương pháp lắp đặt hệ thống cung cắp điện cho: chiếu sáng chung, cho các hệ thống thông tin liên lạc, giám s; ~ Trình bày được phương pháp lắp đặt hệ thống nối đắt và chống sét cho công trình. điện dân dụng; *Về kỹ năng: 4 ~ Lắp đặt được đường dây cấp nguồn cho toà nhà và khu chung cư. ~ Lắp đặt được mạng điện cho chiếu sáng, cho các hệ thống thông tin liên lạc và giám sát cho công trình điện dân dụng theo bản vẽ.

~ Lắp đặt được hệ thống nối đất và chống sét ~ Kiểm tra, phát , xử lý sự cố và đưa vào vận hành mạng điện. * Về thái độ: ~ Học sinh có thái độ nghiêm túc, ti mi, chính xác trong học tập và trong thực hiện công việc. Nội dung của mô đun : "Thời gian SẼ: Tr | Tên[sa các bảing trong mô‘ đun Tổng |] [|Twe |Riễmu> số — jthuyết |hành I |Cáckiếnthứcvàkỹnăngcơbin | 5 J5 0 về lắp đặt điện. 2 |Lấp đặt hệ thông cấp nguồncho | 40 7 30 3 toà nhà và khu chung cư 3 | Lip dit hé thing dign chigu sing [30 J6 23 71 chung tòa nhà và khu chung cư 4 | Lap dat hé thong thong tin, giam [35 [5 27 sit va bảo vệ.

5 | Lấp đặt hệ thống nỗi đất và chống | 40 7 30 13 sét. Cộng: 150 j30 JH0 J10 MỤC LỤC TEN MO DUN: KY THUAT LAP DAT DIEN DAN DUNG. BÀI I:CÁC KIÊN THỨC VÀ KỸ NĂNG CƠ BẢN VỀ LAP DAT ĐIỆN. Khái niệm chung về kỹ thuật lắp đặt điện.

Một số ký hiệu thường dùng. Các loại sơ đồ cho việc tiến hành lắp đặt hệ thống điện dân dụng. BÀI 2: LÁP ĐẶT HỆ THÔNG CAP NGUON CHO TOA NHÀ.Khái niệm chung về lắp đặt cáp. Lắp đặt đường cáp ngằm.Lắp đặt các tủ bảng điện.

6 BAI 3:LAP DAT HE THONG DIEN CHIEU SANG CHO TOA NHA VA KHU CHUNG CU. Khái niện chung về hệ thống chiếu sáng. Lắp đặt thiết bị chiếu sáng. BAI 4: LAP DAT CAP CHO HE THONG THONG TIN, HE THONG DIEU KHIEN GIAM SAT VA BAO VE 1.Đặc điểm mạng cáp điện của các hệ thống thông tin, giám sát và bảo vệ.Hệ thống dây dẫn.Đẫu dây cho các hệ thống.

Bai AP DAT HE THONG NOI DAT VA CHONG SET.Khái niệm chung về hệ thống nối đất và trống sét.Lắp đặt hệ thống nối 3.Lắp đặt hệ thống chống sét. TÀI LIỆU THAM KHẢO. BAI 1:CAC KIEN THỨC VÀ KỸ NĂNG CƠ BAN VE LAP DAT DIEN Mã bài: MÐ 33.01 Giới thiệu: “Trước khi đi sâu vào việc lắp đặt các hệ thống điện người học cần được trang bị những kiến thức và kỹ năng cơ bản về lắp đặt điện. Trong bài học này đưa ra khái niệm chung về kỹ thuật lắp đặt điện và nhắc lại một số kiến kiến thức của các môn học trước.

Mục tiê ~ Trình bảy được nội dung tổ chức công việc lắp đ; ~ Mô tả được ký hiệu thường dùng trong các sơ đồ. ~ Hiểu được các sơ đỗ dùng cho việc tiến hành lắp đặt điện. ~ Có đẩy đủ năng lực, tỉnh thần trách nhiệm và tác phong công nghiệp. Nội dung chính: 1.

Khái niệm chung về kỹ thuật lÝp đặt điện. Mục tiêu: Trình bảy được nội dung tổ chức công việc lắp đặt điện. 'Tổ chức công việc lắp đặt điện. 8 Nội dung tổ chức công việc lắp đặt điện bao gồm các công việc sau: Kiểm tra và thống kê chính sác các hạng mục công việc cần làm theo thiết kế và bản vẽ thí công.

lập bảng thống kê tổng hợp các trang thiết bị,vật tư, vật liệu cần thiết cho việc lắp đặt. Lập biểu đồ tiến độ lắp đặt, bố trí nhân lực phù hợp với trình độ, tay nghề, bậc thợ, trình độ chuyên môn theo từng hạng mục, khối lượng và đối tượng công việc. biểu đồ luân chuyển nhân lực, cung cắp vật tư và các trang thiết bị theo tiền độ lắp. đặt, Soạn thao các phiếu công nghệ trong đó miêu tả chỉ tiết công nghệ, công đoạn cho tất cả các công việc lắp đặt được để ra theo thiết kế.

Chọn và dự tính số lượng các máy móc thi công, các dụng cụ phục vụ cho lắp đặt cũng như các dụng cụ cần thiết dé tiến hành công việc lắp đặt. Xác định số lượng các phương tiện vận chuyển cần thiết. Soạn thảo hình thức thi công mẫu để thực hiện các công vi lắp đặt điện cho các trạm mẫu hoặc các công trình mẫu. Soạn thảo các biện pháp về kỹ thuật an toàn.

'Việc áp dụng thiết kế tổ chức công việc lắp đặt điện cho phép tiền hành các hạng. mục công việc theo biểu đỏ và tiến độ thí công, cho phép rút ngắn được thời gian lắp đặt, nhanh chóng đưa công trình vào vận hành. Biểu đồ tiễn dộ lắp đặt điện được thành lập trên cơ sở biểu đỗ tiền độ của các công việc lắp đặt và hoàn thiện. Khi biết được khối lượng, thời hạn hoàn thành các công việc lắp đặt và hoàn thiện giúp ta xác định được cường độ công việc theo số giờ — người.

Từ đó ta xác định được số đội, số tổ,số nhóm cần thiết dé thực hiện công việc. Tất cả các công việc này được tiến hành theo biêu đồ công nghệ, việc tổ chức được xem xét dựa vào các biện pháp thực hiện công việc lắp đặt. Việc vận chuyển vật tư, vật liệu phải được tiền hành theo đúng biều đồ va cần phải được đặt hàng chế tạo trước các chỉ tiết về điện đảm bảo sẵn sàng cho việc lắp đặt. Các trang thiết bị, vật tư, vật liệu phải được tập kết gần công trình cách nơi làm.

việc không quá 100m. » Ở mỗi đối tượng công trình ngoài các trang thiết bị chuyên dùng cần có thêm máy mài, êtô, hòm dụng cụ và máy hàn cần thiết cho công việc lắp đặt điện. Nguồn điện phục vụ cho các máy móc thí công lấy từ lưới điện tạm thời hoặc các máy phát cắp điện tại chỗ. 'Tỏ chức các đội, tổ, nhóm chuyên môn.

Kinh nghiệm chỉ ra rằng khi xây dựng lắp đặt các công trình điện có tầm cỡ quốc. gia, đặc biệt là khi khối lượng lắp đặt điện lớn, hợp lý nhất là tô chức các đội, tô, nhóm lắp đặt theo từng lĩnh vực chuyên môn. Việc chuyên môn hóa các cán bộ và công nhân lắp đặt điện theo từng công việc có thể tăng năng suất lao động, nâng cao. chất lượng, khả năng hoàn thành công việc và công việc được tiền hành nhịp nhàng không bị ngừng trệ.

Các đội, tô, nhóm lắp đặt có thê tổ chức theo cơ cấu sau: ~ Bộ phận chuẩn bị tuyến công tác: khảo sát tuyến. chia khoảng cột, vị trí móng cột theo địa hình cụ thể, dánh dấu, đục lỗ các hộp, tủ điện phân phối, đục rãnh đi dây trên tường, xẻ rãnh đi dây trên nn( rãnh cáp, mương cáp, hảo cáp. ~ Bộ phận lắp đặt các đường trục và các trang thiết bị n, tủ điện, bảng điện. ~ Bộ phận lắp đặt điện trong nhà, ngoài tr ~ Bộ phận lắp đặt các trang thiết bị điện và mạng điện cho các thiết bị máy móc cũng, như các công trình chuyên dụng.

'Thành phản, số lượng các đội, tổ, nhóm được phân chia phụ thuộc vào khối lượng và thời hạn hoàn thành công việc. 2, Một số ký hiệu thường dùng. Mục tiêu: Mô tả được ký hiệu thường dùng trong các sơ đỗ. Ký hiệu trên mặt bằng theo TCVN 185 - 74 2.1 Thiết bị điện, trạm biến áp, nhà máy điện.

S [Têngọi Kýhiệu ]S — [Têngọi Ký hiệu 10 TT Động cơ điện không.
