TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH KỸ THUẬT ĐIỆN VÀ ĐIỆN TỬ CÔNG NGHIỆP (MH 12)

Tổng quan về giáo trình (250-300 từ)

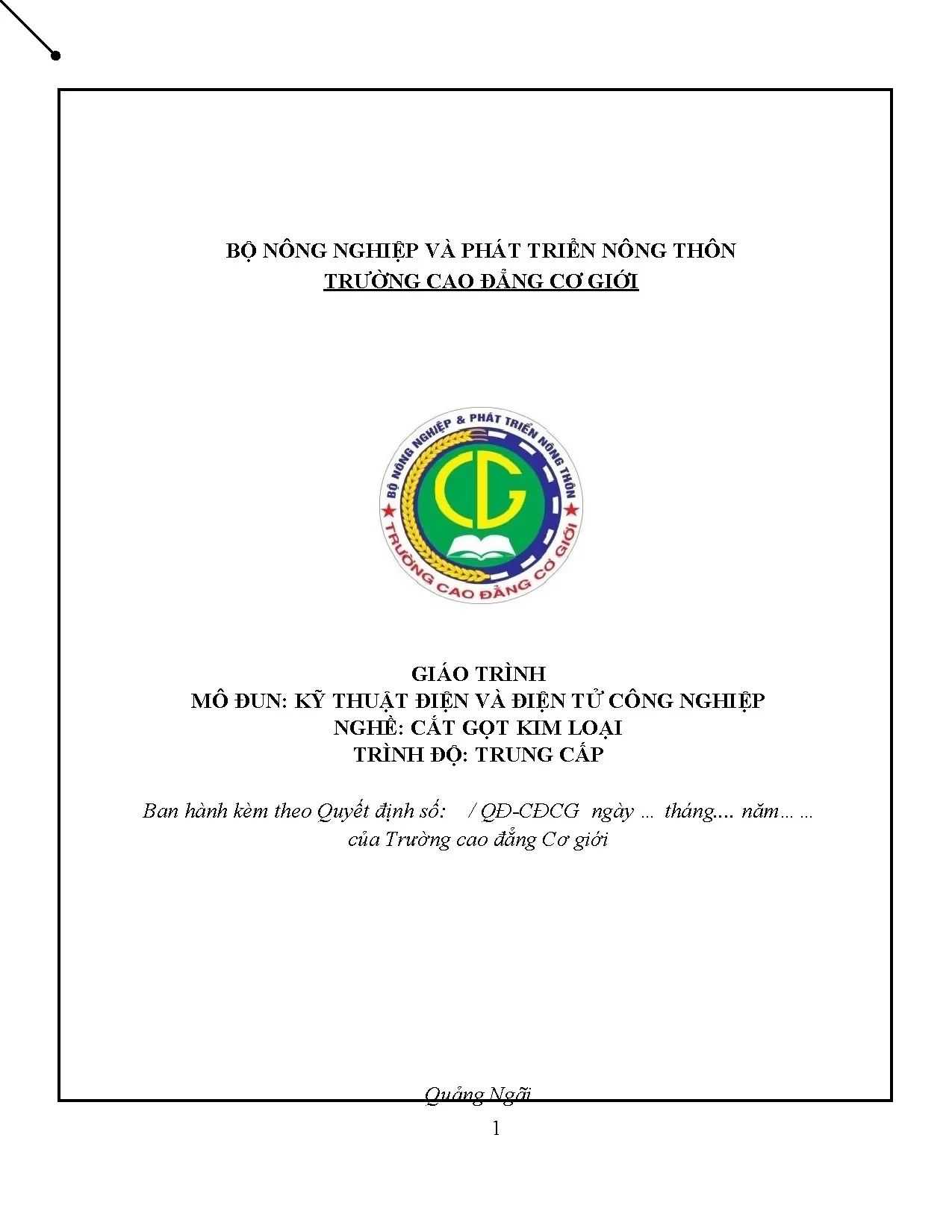

Giáo trình Kỹ thuật điện và điện tử công nghiệp (Mã mô-đun: MH 12) là tài liệu giảng dạy thuộc khối môn học, mô-đun chuyên môn ngành, nghề trong chương trình đào tạo trình độ Trung cấp nghề Cắt gọt kim loại, ban hành bởi Trường Cao đẳng Cơ giới (Quảng Ngãi) theo chương trình khung của Bộ Lao động - Thương binh và Xã hội và Tổng cục Dạy nghề. Mô-đun được bố trí giảng dạy vào Học kỳ II của năm thứ nhất, với thời lượng 3 tín chỉ (tổng cộng 45 giờ, bao gồm 37 giờ lý thuyết, 5 giờ bài tập/thực hành và 3 giờ kiểm tra tích hợp). Đây là mô-đun kỹ thuật cơ sở bắt buộc, học trước mô-đun Điện cơ bản và tạo tiền đề tiếp thu các môn học chuyên môn như CMH 17, CMĐ 24, CMH 13.

Mục tiêu đào tạo của giáo trình hướng đến ba chuẩn đầu ra:

  1. Kiến thức: Trình bày và giải thích được các định luật, định lý cơ bản trong mạch điện một chiều (DC), mạch điện xoay chiều 1 pha (AC), mạch xoay chiều 3 pha; phân tích cấu tạo, nguyên lý vận hành của máy biến áp, máy điện không đồng bộ, máy điện một chiều và khí cụ điện hạ áp.
  2. Kỹ năng: Tính toán được các thông số kỹ thuật (dòng điện, điện áp, công suất, tổng trở, hệ số công suất); vận dụng phương pháp giải mạch thích hợp; vẽ và đọc hiểu các dạng sơ đồ điện (sơ đồ nguyên lý, sơ đồ lắp đặt, sơ đồ nối dây, sơ đồ đơn tuyến).
  3. Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong cẩn thận, chính xác trong tính toán kỹ thuật, chấp hành an toàn lao động và vệ sinh công nghiệp.

Giáo trình do kỹ sư Cao Thị Thanh Bình làm chủ biên cùng tập thể giảng viên Trường Cao đẳng Cơ giới biên soạn, tiếp cận kiến thức theo tiến trình từ giải tích mạch cơ sở đến cấu trúc thiết bị và mạch ứng dụng thực tế trong xưởng sản xuất.

Nội dung kiến thức cốt lõi (500-600 từ)

[Chương 1-2: Mạch điện cơ bản & Mạch DC]
[Chương 3-4: Mạch xoay chiều 1 pha & 3 pha]
[Chương 5: Đo lường thông số điện]
[Chương 6-8: Máy biến áp & Máy điện DC/AC]
[Chương 9: Khí cụ điện & Mạch máy công nghiệp]

Các chương/chủ đề chính

Cấu trúc giáo trình gồm 9 chương học thuật phân bổ theo trình tự logic chặt chẽ:

  • Chương 1: Khái niệm cơ bản về mạch điện (MH 12 - 01): Khảo sát cấu trúc mạch điện, phân tích vai trò các phần tử tiêu tán (điện trở $R$), phần tử tích phóng năng lượng từ trường (điện cảm $L$ với quan hệ $u = L \frac{di}{dt}$), điện trường (tụ điện $C$ với $i = C \frac{du}{dt}$), nguồn áp lý tưởng/thực, nguồn dòng lý tưởng/thực; các phương pháp biến đổi tương đương nối tiếp, song song và chuyển đổi phụ tải hình sao - tam giác ($\Delta - Y$).
  • Chương 2: Mạch điện một chiều & hiện tượng cảm ứng điện từ (MH 12 - 02): Trình bày định luật Ohm ($I = \frac{U}{R}$), định luật Joule - Lenz ($Q = R I^2 t$), định luật cảm ứng điện từ Faraday ($\xi_c = -N \frac{\Delta\Phi}{\Delta t}$, $\xi_c = B l v \sin\alpha$), định luật nhiệt điện; thiết lập hệ phương trình Kirchhoff 1 ($\sum I = 0$) và Kirchhoff 2 ($\sum U = 0$); phương pháp giải mạch bằng biến đổi tương đương và phương pháp xếp chồng dòng điện trong mạch tuyến tính.
  • Chương 3: Dòng điện xoay chiều hình sin 1 pha (MH 12 - 03): Xác định các đại lượng hình sin (chu kỳ $T$, tần số $f$, tần số góc $\omega = 2\pi f$, góc lệch pha $\varphi = \psi_u - \psi_i$); thiết lập giản đồ Fresnel cho mạch $R-L-C$ nối tiếp; tam giác điện áp và tam giác tổng trở ($Z = \sqrt{R^2 + (X_L - X_C)^2}$); điều kiện cộng hưởng điện áp ($\omega = \frac{1}{\sqrt{LC}}$); phương pháp số phức/biên độ phức ($\dot{X} = Re + jIm = |\dot{X}|e^{j\varphi}$); hệ số công suất $\cos\varphi$ và phương pháp tính tụ bù.
  • Chương 4: Mạch điện xoay chiều 3 pha: Khảo sát nguồn và tải 3 pha đối xứng/không đối xứng; quan hệ giữa đại lượng dây và pha trong mạch nối hình sao ($U_d = \sqrt{3}U_p, I_d = I_p$) và tam giác ($U_d = U_p, I_d = \sqrt{3}I_p$); công thức tính công suất tác dụng ($P$), phản kháng ($Q$) và biểu kiến ($S$).
  • Chương 5: Đo lường điện: Phương pháp và sơ đồ đo dòng điện bằng ampe kế, đo điện áp bằng vôn kế, đo công suất (oát kế) và điện năng tiêu thụ (công tơ điện).
  • Chương 6: Máy biến áp: Cấu tạo lõi thép, dây quấn; nguyên lý làm việc dựa trên hiện tượng cảm ứng điện từ; tỷ số biến áp; các dòng máy biến áp đặc biệt trong công nghiệp.
  • Chương 7: Máy điện không đồng bộ: Cấu tạo stato, roto lồng sóc/dây quấn; từ trường quay; nguyên lý làm việc, phương pháp mở máy (trực tiếp, đổi nối sao - tam giác, qua điện kháng), điều chỉnh tốc độ và khảo sát động cơ không đồng bộ một pha.
  • Chương 8: Máy điện một chiều: Cấu tạo phần cảm, phần ứng, cổ góp; nguyên lý hoạt động của máy phát điện và động cơ điện một chiều; phân loại động cơ kích từ độc lập, song song, nối tiếp, hỗn hợp.
  • Chương 9: Khí cụ điện – Mạch máy: Khảo sát nguyên lý, công dụng của khí cụ đóng cắt và bảo vệ hạ áp (cầu dao, aptomat, contactor, rơle nhiệt); phương pháp lựa chọn khí cụ điện và giải tích sơ đồ điều khiển mạch máy gia công công nghiệp.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp các trụ cột lý thuyết kỹ thuật điện cơ bản:

  • Lý thuyết điện từ trường: Định luật Faraday, định luật Ampere về lực điện từ, hiện tượng hỗ cảm và tự cảm.
  • Lý thuyết mạch tuyến tính xác lập: Hệ thống định luật Kirchhoff, nguyên lý xếp chồng nguồn, phương pháp biến đổi tổng trở tương đương.
  • Kỹ thuật giải tích phức: Biểu diễn vector quay trên mặt phẳng phức, phức hóa các thông số $R$, $\dot{Z}_L = j\omega L$, $\dot{Z}_C = \frac{1}{j\omega C}$ để chuyển đổi bài toán vi tích phân sang hệ phương trình đại số.

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Xác định chính xác các giá trị tức thời, hiệu dụng, biên độ, công suất mạch điện 1 pha, 3 pha và tham số máy điện.
  • Kỹ năng giải tích mạch: Nhận dạng cấu trúc mạng điện, lựa chọn thuật toán giải mạch tối ưu (phương pháp dòng nhánh, xếp chồng, biên độ phức).
  • Kỹ năng thực nghiệm & vận hành: Đọc sơ đồ nguyên lý mạch máy công cụ, sử dụng thiết bị đo lường điện, xác định điều kiện an toàn và lựa chọn khí cụ đóng cắt hạ áp phù hợp với phụ tải xưởng gia công cơ khí.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương thức đào tạo Thời lượng Nội dung thực hiện
Lý thuyết 37 giờ Trình chiếu, thuyết trình ngắn, nêu vấn đề, hướng dẫn đọc tài liệu
Bài tập & Thực hành 5 giờ Làm bài tập giải mạch, thao tác đo lường trên mô hình học cụ, sửa sai tại chỗ
Kiểm tra tích hợp 3 giờ Đánh giá định kỳ lý thuyết kết hợp kỹ năng thao tác mô hình

Mô-đun MH 12 áp dụng phương pháp dạy học tích cực, tích hợp giữa truyền thụ lý thuyết và rèn luyện kỹ năng thực hành. Giảng viên sử dụng mô hình học cụ, sơ đồ trực quan và tranh vẽ kỹ thuật; thực hiện thao tác mẫu trong các bài đo lường, đấu nối và trực tiếp hướng dẫn, chỉnh sửa sai sót kỹ thuật cho học viên tại phòng học chuyên dùng.

Hệ thống bài tập được thiết kế định lượng sau mỗi chương, tập trung vào các dạng bài toán: tính toán mạch DC nhiều nhánh bằng định luật Kirchhoff và phương pháp xếp chồng; giải mạch AC nối tiếp/song song bằng số phức; khảo sát trạng thái cộng hưởng; tính toán tụ bù công suất phản kháng; xác định sơ đồ đấu nối động cơ và lựa chọn khí cụ điện hạ áp.

Quy trình đánh giá kết quả học tập tuân thủ Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội, gồm 2 thành phần:

  • Điểm quá trình (Trọng số 40%): Bao gồm 01 cột điểm kiểm tra thường xuyên (hệ số 1, thực hiện sau 5 giờ học bằng hình thức tự luận/trắc nghiệm/báo cáo) và 07 cột điểm kiểm tra định kỳ (hệ số 2, thực hiện sau 12 giờ học bằng bài viết kết hợp thao tác thực hành).
  • Điểm thi kết thúc môn học (Trọng số 60%): Tổ chức sau 45 giờ giảng dạy dưới hình thức vấn đáp và thực hành thao tác trên mô hình thiết bị chuẩn. Điểm tổng kết tính theo thang điểm 10 (làm tròn 1 chữ số thập phân) và quy đổi sang điểm chữ/điểm số tích lũy.

Học viên làm việc theo nhóm 2-3 người để nghiên cứu chủ đề thảo luận được giao trước giờ lên lớp, viết báo cáo nhóm và hoàn thành tối thiểu 70% thời lượng giảng dạy (vắng mặt quá 30% thời lượng bắt buộc phải học lại mô-đun).

Điểm nổi bật và cập nhật (250-300 từ)

  • Tính liên kết chuẩn hóa theo chương trình khung: Giáo trình được biên soạn đồng bộ với hệ thống 35 môn học/mô-đun của chương trình đào tạo nghề Cắt gọt kim loại (tổng thể 81 tín chỉ, 1905 giờ), đóng vai trò cầu nối trung gian giữa các môn khoa học kỹ thuật cơ sở (Vẽ kỹ thuật - MH 07, Cơ kỹ thuật - MH 09, Vật liệu cơ khí - MH 11) với các mô-đun thực hành nghề chuyên sâu (Tiện, Phay, Bào, Mài, Gia công CNC từ MĐ 14 đến MĐ 35).
  • Định hướng ứng dụng công nghiệp phụ trợ: Nội dung giáo trình lược bỏ các phần lý thuyết trường vi mô thuần túy, tập trung chuyên sâu vào các thiết bị cung cấp nguồn và truyền động điện thường gặp trong nhà xưởng: lưới điện xoay chiều 3 pha công nghiệp, máy biến áp lực, động cơ không đồng bộ 3 pha roto lồng sóc và hệ thống khí cụ điện hạ áp.
  • Chuẩn hóa công cụ giải tích toán học: Ứng dụng phương pháp số phức và mô hình vector Fresnel giúp tối ưu hóa việc phân tích mạch xoay chiều nhiều pha, giải quyết nhanh các bài toán sụt áp, tổn hao công suất và nâng cao hệ số $\cos\varphi$ trên đường dây cấp điện xưởng cơ khí.
  • Tích hợp mạch máy công cụ: Chương 9 trực tiếp phân tích các khí cụ đóng cắt (contactor, rơle, aptomat) và sơ đồ mạch điều khiển máy gia công công nghiệp, giúp học viên hiểu rõ nguyên lý đóng cắt, bảo vệ quá tải và ngắn mạch cho hệ thống máy công cụ.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh/Sinh viên:
    • Học viên trình độ Trung cấp nghề Cắt gọt kim loại học tập mô-đun MH 12 tại Học kỳ II năm thứ nhất.
    • Sinh viên các ngành kỹ thuật liên quan như Hàn, Nguội chế tạo, Công nghệ ô tô, Cơ khí chế tạo máy cần tài liệu học tập khối kiến thức kỹ thuật điện - điện tử cơ sở.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học văn hóa phổ thông và các môn học cơ sở gồm Vẽ kỹ thuật (MH 07), Cơ kỹ thuật (MH 09), Vật liệu cơ khí (MH 11); nắm vững kiến thức toán học về hàm số lượng giác, đại số vector và số phức cơ bản.
  • Giảng viên & Cán bộ kỹ thuật:
    • Giảng viên cơ hữu và thỉnh giảng dùng làm giáo trình giảng dạy chuẩn, làm căn cứ xây dựng đề cương bài giảng, ngân hàng đề thi vấn đáp và phiếu đánh giá thực hành trên mô hình.
    • Kỹ thuật viên xưởng gia công, bảo trì cơ khí sử dụng làm tài liệu tra cứu thông số kỹ thuật, ký hiệu quy ước sơ đồ điện và phương pháp đấu nối động cơ, khí cụ điện hạ áp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được biên soạn cho đối tượng nào? Giáo trình thiết kế chuyên biệt cho học viên hệ Trung cấp nghề Cắt gọt kim loại, đồng thời dùng làm tài liệu tham khảo cho hệ Cao đẳng nghề và các chuyên ngành kỹ thuật cơ khí ứng dụng.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô-đun MH 12? Cần có kiến thức toán giải tích cơ bản (hàm số lượng giác, đại số tuyến tính, số phức), vật lý đại cương phần điện từ học và kỹ năng đọc bản vẽ cơ bản từ môn Vẽ kỹ thuật (MH 07) và Cơ kỹ thuật (MH 09).

3. Điểm khác biệt của giáo trình MH 12 so với các tài liệu Kỹ thuật điện đại cương là gì? Giáo trình tập trung vào các thiết bị và hệ thống điện thực tế phục vụ trực tiếp cho xưởng cơ khí, bao gồm mạch 3 pha công nghiệp, máy điện không đồng bộ, khí cụ hạ áp và mạch điều khiển máy công cụ cắt gọt, giảm thiểu các nội dung vi điện tử không liên quan.

4. Phương pháp tự học giáo trình đạt hiệu quả tối ưu? Người học cần kết hợp đọc lý thuyết theo nhóm 2-3 người, giải đầy đủ hệ thống bài tập tính toán mạch điện DC/AC sau mỗi chương, tự vẽ lại các sơ đồ mạch máy công nghiệp và đối chiếu với mô hình thực hành thực tế tại xưởng.

5. Quy chế kiểm tra và đánh giá kết thúc môn học được quy định ra sao? Kết quả môn học gồm 40% điểm quá trình (1 bài thường xuyên, 7 bài định kỳ) và 60% điểm thi kết thúc môn học (vấn đáp kết hợp thao tác thực hành trên mô hình chuẩn). Học viên phải tham dự tối thiểu 70% số giờ lên lớp mới đủ điều kiện dự thi.

Kết luận (150 từ)

Giáo trình Kỹ thuật điện và điện tử công nghiệp (MH 12) của Trường Cao đẳng Cơ giới là tài liệu đào tạo cơ sở chuẩn hóa, cung cấp đầy đủ lý thuyết giải tích mạch, máy điện và khí cụ điện phục vụ chuyên ngành Cắt gọt kim loại. Nội dung giáo trình đóng vai trò nền tảng kỹ thuật tiên quyết để học viên tiếp cận thành công các mô-đun công nghệ gia công chuyên sâu như Tiện CNC (MĐ 29), Phay CNC (MĐ 30) và Thực tập sản xuất (MĐ 35). Học viên được khuyến nghị kết hợp học tập giáo trình với việc tra cứu tiêu chuẩn kỹ thuật điện hạ áp, tham khảo quy chế đào tạo ban hành theo Thông tư số 09/2017/TT-BLĐTBXH và khai thác hệ thống mô hình thực hành tại xưởng thực tập của nhà trường.
