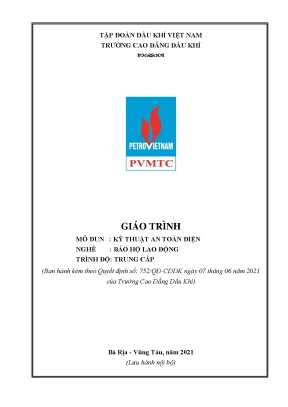

GIÁO TRÌNH MÔ ĐUN: KỸ THUẬT AN TOÀN ĐIỆN

Tổng quan về giáo trình

Giáo trình Kỹ thuật an toàn điện (Mã mô đun: SAEN52109) là tài liệu học tập chuyên môn thuộc chương trình đào tạo nghề Bảo hộ lao động (trình độ Trung cấp và Cao đẳng), được ban hành theo Quyết định số 752/QĐ-CĐDK ngày 07 tháng 06 năm 2021 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Giáo trình do nhóm tác giả gồm ThS. Nguyễn Văn Buôn (Chủ biên) và ThS. Nguyễn Đình Chung biên soạn, phục vụ công tác giảng dạy và học tập tại Trung tâm Đào tạo An toàn Môi trường.

Trong chương trình đào tạo tổng thể gồm 36 tín chỉ (870 giờ), mô đun Kỹ thuật an toàn điện có thời lượng 45 giờ (14 giờ lý thuyết, 29 giờ thực hành/thảo luận, 02 giờ kiểm tra). Mô đun được bố trí giảng dạy trong khối kiến thức chuyên môn ngành, sau khi người học đã hoàn thành các môn học chung như Pháp luật (COMP51003), Giáo dục chính trị (COMP52001), Tin học (COMP52005) và Tiếng Anh (FORL54002).

Mục tiêu đào tạo của giáo trình được xác định cụ thể theo ba nhóm chuẩn đầu ra:

  • Về kiến thức (A1): Trình bày hệ thống văn bản quy phạm pháp luật, khái niệm cơ bản về lưới điện và trường điện từ; phân tích nguyên nhân tai nạn điện, cơ chế tác hại của dòng điện; giải thích các biện pháp kỹ thuật an toàn điện hạ áp, cao áp và phương tiện bảo vệ cá nhân.
  • Về kỹ năng (B1): Thực hiện đúng kỹ thuật nối đất, nối dây trung tính, sử dụng các thiết bị đo kiểm tra cách điện, vận hành thiết bị đóng cắt bảo vệ và thực hiện thành thạo thao tác tách nạn nhân, sơ cấp cứu người bị điện giật.
  • Về năng lực tự chủ và trách nhiệm (C1): Tuân thủ nghiêm ngặt các quy chuẩn, nội quy an toàn điện tại nơi làm việc và hình thành tác phong công nghiệp.

Cấu trúc giáo trình được xây dựng theo phương pháp tiếp cận mô-đun hóa, kết hợp chặt chẽ giữa cơ sở lý thuyết điện học và kỹ năng thực nghiệm xử lý sự cố. Điểm đặc thù của tài liệu là tỷ lệ thực hành chiếm hơn 64% tổng thời lượng (29/45 giờ), gắn liền với hệ thống tiêu chuẩn kỹ thuật quốc gia (TCVN) và các quy chuẩn an toàn đặc thù trong ngành dầu khí và công nghiệp sản xuất.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình bao gồm 5 bài học được tổ chức theo trình tự logic từ nhận thức pháp lý, cơ sở khoa học, giải pháp kỹ thuật phòng ngừa cho đến kỹ năng ứng phó sự cố khẩn cấp:

  • Bài 1: Những hiểu biết cơ bản về an toàn điện (5 giờ - 4 LT, 1 TH):

    • Nội dung: Hệ thống hóa văn bản pháp luật về an toàn vệ sinh lao động (Bộ luật Lao động số 10/2012/QH13, Luật An toàn, vệ sinh lao động số 84/2015/QH13, các Nghị định và Thông tư chuyên ngành); định nghĩa lưới điện theo Luật Điện lực 2004; phân loại 3 hình thức tai nạn điện (tiếp xúc trực tiếp dây dẫn, chạm vỏ kim loại rò điện, và điện áp do dòng rò trong đất).
    • Key concepts: Cơ chế tác động của dòng điện lên cơ thể người qua 3 phương diện: tác dụng nhiệt (bỏng điện, dấu vết điện ở nhiệt độ khoảng $120^\circ\text{C}$, kim loại hóa da), tác dụng lên hệ cơ (co cơ, rung tim, ngừng thở do dòng $20 - 25\text{ mA}$ tần số $50\text{ Hz}$), và tác dụng lên hệ thần kinh (sốc điện, phá hủy quá trình điện sinh học).
    • Mô hình toán: Quan hệ dòng điện qua người $I_{ng} = \frac{U}{R_{ng}}$, sự phụ thuộc vào đường đi của dòng điện qua tim (đường đầu - chân chiếm $6{,}8%$ dòng qua tim và tỷ lệ bất tỉnh $88%$; đường đầu - tay chiếm $7{,}0%$ dòng qua tim và $92%$ bất tỉnh; đường chân - chân chiếm $0{,}4%$ dòng qua tim và $15%$ bất tỉnh).

  • Bài 2: Các khái niệm cơ bản (4 giờ - 4 LT):

    • Nội dung: Bản chất vật lý của hiện tượng dòng điện tản trong đất khi xảy ra sự cố chạm đất; sự phân bố điện trường và mật độ dòng điện theo định luật Ohm vi phân: $$E = j \cdot \rho$$ (trong đó $\rho$ là điện trở suất của đất, $j$ là mật độ dòng điện).
    • Key concepts:
      • Trường tản dòng điện: Vùng phân bố điện áp dạng hyperbol, trong đó $68%$ điện áp tổn hao trong phạm vi $1\text{ m}$ từ cực nối đất, $24%$ trong khoảng $1 - 10\text{ m}$, $8%$ trong khoảng $10 - 20\text{ m}$, và ngoài $20\text{ m}$ điện thế coi như bằng 0.
      • Điện áp tiếp xúc ($U_t = \alpha \cdot U_đ$): Điện áp đặt lên cơ thể khi chạm vào vỏ kim loại thiết bị có điện áp so với đất $U_đ = I_đ \cdot R_đ$.
      • Điện áp bước ($U_b$): Hiệu điện thế giữa hai chân người với khoảng cách bước $a = 0{,}8\text{ m}$ trong vùng tản dòng điện.
      • Hệ thống 37 thuật ngữ tiêu chuẩn kỹ thuật an toàn điện đối chiếu song ngữ Anh - Việt (như Protective earthing, Potential equalization, Isolating transformer, Inrelease current, Heart fibrillation current).
      • Các ngưỡng giá trị an toàn: Điện áp tiếp xúc tối đa cho phép là $42\text{V}$, môi trường nguy hiểm là $36\text{V}$, môi trường đặc biệt nguy hiểm (lò hơi, thùng kim loại) là $12\text{V}$. Ngưỡng dòng điện an toàn là $10\text{ mA}$ đối với dòng xoay chiều ($50 - 60\text{ Hz}$) và $50\text{ mA}$ đối với dòng một chiều.

  • Bài 3: Các biện pháp kĩ thuật an toàn điện (20 giờ - 2 LT, 18 TH):

    • Nội dung: 15 biện pháp an toàn khi sử dụng điện; nguyên lý và cấu tạo mạng nối đất bảo vệ trực tiếp, mạng nối đất tập trung, mạng nối đất mạch vòng, nối đất lặp lại; kỹ thuật nối dây trung tính (nối không bảo vệ).
    • Key concepts: Khoảng cách ly an toàn; hạ áp vận hành thông qua rơ le phao điện an toàn gián tiếp (cách ly nguồn $220\text{V}$ bằng điện áp $9\text{V}$ DC); quy chuẩn khoảng cách hành lang an toàn đường dây cao áp trên không; trị số điện trở nối đất $R_đ$.

  • Bài 4: Phương tiện bảo vệ và dụng cụ cần thiết cho an toàn điện (10 giờ - 2 LT, 7 TH, 1 KT):

    • Nội dung: Phân loại và quy chuẩn sử dụng phương tiện bảo vệ cá nhân (ủng, găng tay cách điện, thảm cao su, sào cách điện, giá cách điện); nguyên lý làm việc của hệ thống cắt điện bảo vệ tự động (Aptomat, cầu dao tự động chống rò, cầu chì); tổ chức và quy trình thao tác vận hành an toàn.

  • Bài 5: Sơ cứu người bị điện giật (6 giờ - 2 LT, 3 TH, 1 KT):

    • Nội dung: Trình tự tách nạn nhân ra khỏi nguồn điện (ngắt cầu dao, dùng gậy khô gạt dây dẫn, đứng trên vật cách điện); các phương pháp cấp cứu khẩn cấp: hồi sinh tim phổi (CPR), hô hấp nhân tạo (phương pháp hà hơi thổi ngạt miệng - miệng, miệng - mũi) kết hợp ép tim ngoài lồng ngực.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp hệ thống lý thuyết nền tảng gồm:

  1. Lý thuyết điện từ trường trong môi trường đất: Cơ chế hình thành các mặt đẳng thế và gradient điện thế khi có dòng điện ngắn mạch chạm đất chạy qua cực tiếp địa.
  2. Nguyên lý an toàn tiếp xúc: Mối tương quan toán học giữa điện áp nguồn, tổng trở cơ thể người ($R_{ng}$), điện dung của da, hệ số tiếp xúc $\alpha$ và thời gian tác động của dòng điện.
  3. Hệ thống quy chuẩn kỹ thuật: Danh mục tiêu chuẩn quốc gia TCVN (như TCVN 2295-78, TCVN 3144-79, TCVN 4086-85, TCVN 5334-1991 về thiết bị điện kho dầu và sản phẩm dầu, TCVN 5556-1991).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đo đạc và kiểm tra điện trở cách điện của thiết bị bằng Mêgôm mét (Megohmmeter), đo dòng rò bằng Ampe kìm, đo điện trở nối đất của hệ thống tiếp địa; lắp đặt mạch bảo vệ chống rò và nối trung tính.
  • Kỹ năng phân tích (Analytical skills): Đánh giá mức độ rủi ro tại các vị trí lắp đặt thiết bị điện; phân tích các thông số dòng điện sự cố, điện áp bước và điện áp tiếp xúc trong sơ đồ mạng điện 3 pha trung tính cách ly và 3 pha trung tính nối đất.
  • Kỹ năng xử lý tình huống khẩn cấp (Practical competencies): Thành thạo kỹ thuật giải thoát nạn nhân khỏi mạch điện hạ áp và cao áp an toàn; thực hiện chu trình hồi sinh tim phổi liên tục đúng tần số và kỹ thuật cứu hộ.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm

Chương trình áp dụng phương pháp dạy học tích cực nhằm lấy người học làm trung tâm:

  • Diễn giảng ngắn và nêu vấn đề: Giảng viên giới thiệu khung lý thuyết, sau đó đưa ra các sự cố thực tế để kích thích tư duy giải quyết vấn đề.
  • Dạy học theo tình huống (Case studies): Phân tích các biên bản điều tra tai nạn điện thực tế, xác định sai phạm về mặt kỹ thuật hoặc quy trình thao tác.
  • Làm việc nhóm: Phân chia lớp học thành các nhóm nhỏ từ 8 đến 10 học viên. Mỗi nhóm nhận chủ đề thảo luận trước khi lên lớp, phân công thành viên phụ trách từng nội dung, viết báo cáo và cử đại diện thuyết trình.

Điều kiện và môi trường thực hành

Thời lượng thực hành (29 giờ) được tổ chức tại phòng học chuyên môn hóa, trạm điện và xưởng thực hành với đầy đủ trang thiết bị:

  • Dụng cụ cách điện: Kìm điện, tuốc nơ vít cách điện, sào cách điện, ủng cao su, găng tay cách điện, thảm cách điện.
  • Thiết bị đo kiểm: Ampe kìm, Vôn kế, Mêgôm mét, thiết bị đo điện trở đất chuyên dụng.
  • Thiết bị đóng cắt và bảo vệ: Cầu dao, cầu chì, Aptomat (MCB, MCCB, ELCB), rơ le điện áp, thiết bị điều khiển từ xa.

Phương pháp kiểm tra và đánh giá

Quy trình đánh giá kết quả học tập tuân thủ theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội, áp dụng tại Trường Cao đẳng Dầu khí:

Thành phần đánh giá Phương pháp & Hình thức tổ chức Trọng số Chuẩn đầu ra đánh giá Thời điểm kiểm tra
Kiểm tra thường xuyên Hỏi miệng, viết tự luận, trắc nghiệm, báo cáo nhóm 40% (kết hợp với ĐK) A1, B1, C1 Sau 27 giờ học
Kiểm tra định kỳ Bài tập thực hành, tự luận, thuyết trình báo cáo Hệ số 2 A1, B1, C1 Sau 36 giờ học
Thi kết thúc mô đun Kết hợp tự luận và trắc nghiệm khách quan 60% A1, B1, C1 Sau 45 giờ học (khi hoàn tất)

Thang điểm đánh giá: Điểm chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang thang điểm 4 và điểm chữ theo quy chế đào tạo tín chỉ. Điều kiện tiên quyết: Học viên phải tham dự tối thiểu 70% số tiết lý thuyết; nếu vắng quá 30% thời lượng lý thuyết sẽ không đủ điều kiện dự thi và phải học lại môn học.

Điểm nổi bật và cập nhật

  • Tính pháp lý đồng bộ và cập nhật: Giáo trình tích hợp đầy đủ hệ thống văn bản pháp luật hiện hành về an toàn lao động tại Việt Nam, bao gồm Luật An toàn, vệ sinh lao động 2015, Nghị định 39/2016/NĐ-CP, Nghị định 44/2016/NĐ-CP (về kiểm định kỹ thuật và huấn luyện ATVSLĐ), Nghị định 44/2017/NĐ-CP, và Thông tư 31/2014/TT-BCT quy định chi tiết về an toàn điện.
  • Hệ thống hóa tiêu chuẩn kỹ thuật: Tài liệu trích xuất và tổng hợp chi tiết các yêu cầu kỹ thuật từ hơn 20 tiêu chuẩn quốc gia (TCVN) và quốc tế (IEC), phân loại rõ các yêu cầu về khoảng cách an toàn, thiết bị hạ áp, thiết bị cao áp, van chống sét và quy phạm an toàn điện trong kho dầu khí (TCVN 5334-1991).
  • Tích hợp giải pháp công nghệ an toàn: Giới thiệu các giải pháp kỹ thuật mới trong dân dụng và công nghiệp, ví dụ như mô hình sử dụng rơ le điều khiển phao điện gián tiếp cách ly nguồn $220\text{V}$ bằng điện áp một chiều $9\text{V}$ (thiết bị SRF-111M Plus) nhằm loại bỏ rủi ro rò điện tại các khu vực ẩm ướt.
  • Gắn liền đặc thù sản xuất ngành Dầu khí: Các quy định an toàn làm việc trong không gian hạn chế, môi trường dễ cháy nổ, trạm phân phối điện và tiêu chuẩn thiết bị điện kho cảng xăng dầu được lồng ghép cụ thể vào bài giảng kỹ thuật nối đất và san bằng điện thế.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Sinh viên năm thứ nhất hoặc năm thứ hai theo học ngành Bảo hộ lao động, Kỹ thuật điện, Vận hành thiết bị chế biến dầu khí tại các trường Cao đẳng, Trung cấp kỹ thuật.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ bản về Vật lý đại cương (phần Điện học), Pháp luật đại cương và các môn học chung trước khi tiếp cận mô đun này.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu giảng dạy chính thức, xây dựng đề cương chi tiết, giáo án thực hành xưởng và ngân hàng câu hỏi kiểm tra đánh giá theo chuẩn đầu ra mô đun SAEN52109.
  • Cán bộ an toàn (HSE) và kỹ thuật viên công nghiệp: Dùng làm tài liệu tham khảo để tra cứu các quy chuẩn kỹ thuật nối đất, khoảng cách an toàn lưới điện, quy trình kiểm định an toàn thiết bị và tài liệu huấn luyện an toàn định kỳ tại doanh nghiệp.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho trình độ đào tạo nào?
Giáo trình được biên soạn chính thức cho trình độ Trung cấp và Cao đẳng nghề Bảo hộ lao động theo Quyết định số 752/QĐ-CĐDK của Trường Cao đẳng Dầu khí, đồng thời có thể dùng làm tài liệu tham khảo cho các ngành kỹ thuật liên quan.

2. Học viên cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?
Học viên cần nắm vững các định luật cơ bản trong mạch điện (Định luật Ohm, mạch điện 3 pha hình sao và tam giác), các kiến thức pháp luật đại cương và hoàn thành các môn học chung theo tiến trình đào tạo.

3. Sự khác biệt cốt lõi giữa kỹ thuật nối đất bảo vệ và nối dây trung tính trong giáo trình là gì?
Giáo trình phân định rõ: Nối đất bảo vệ ($R_đ$) là việc nối vỏ kim loại của thiết bị xuống hệ thống cọc tiếp địa nhằm giảm điện áp tiếp xúc $U_t$ khi có sự cố chạm vỏ; trong khi nối trung tính (nối không) là nối vỏ thiết bị với dây trung tính nối đất của nguồn nhằm chuyển sự cố chạm vỏ thành ngắn mạch 1 pha để thiết bị bảo vệ (Aptomat, cầu chì) tác động cắt nhanh nguồn điện.

4. Quy định về điều kiện tham dự thi kết thúc môn học được quy định như thế nào?
Người học phải tham dự tối thiểu 70% tổng số tiết giảng lý thuyết, hoàn thành đầy đủ các bài tập thực hành/thảo luận nhóm và tham gia các đợt kiểm tra thường xuyên, kiểm tra định kỳ đạt yêu cầu theo quy chế của Bộ Lao động - Thương binh và Xã hội.

5. Giáo trình được biên soạn dựa trên những tài liệu tham khảo chính nào?
Giáo trình trích dẫn từ 3 nguồn tài liệu chuẩn:

  1. Đinh Hạnh Thưng, An toàn điện trong quản lý, sản xuất và đời sống, Nhà xuất bản Giáo dục.
  2. Dự án nâng cao năng lực huấn luyện An toàn - vệ sinh lao động ở Việt Nam, An toàn vệ sinh lao động trong sử dụng điện, Nhà xuất bản Lao động - Xã hội.
  3. Khoa An toàn Môi trường, Giáo trình An toàn điện (Lưu hành nội bộ), Trường Cao đẳng nghề Dầu khí.

Kết luận

Giáo trình Kỹ thuật an toàn điện do Trường Cao đẳng Dầu khí ban hành là tài liệu học thuật hoàn chỉnh, cung cấp hệ thống kiến thức từ cơ sở pháp lý, nguyên lý vật lý của điện trường tản trong đất đến các biện pháp kỹ thuật phòng ngừa sự cố và kỹ năng sơ cấp cứu tai nạn điện.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững cơ chế tác hại dòng điện và hiện tượng phân bố điện áp (Bài 1, Bài 2), tiến hành thực hành chuyên sâu kỹ thuật nối đất và vận hành thiết bị đóng cắt bảo vệ (Bài 3, Bài 4), sau đó rèn luyện thuần thục kỹ năng hồi sinh tim phổi tại xưởng thực hành (Bài 5) trước khi bước vào giai đoạn Thực tập sản xuất (SAEN54225). Người học có thể mở rộng tra cứu tại thư viện trường thông qua hệ thống Tiêu chuẩn Việt Nam (TCVN) và các văn bản quy phạm pháp luật an toàn lao động đi kèm trong danh mục tham khảo.
