THÔNG TIN THƯ MỤC VÀ MÔ TẢ NỘI DUNG HỌC THUẬT: GIÁO TRÌNH KHÍ CỤ ĐIỆN (TRƯỜNG CAO ĐẲNG DẦU KHÍ)

Tổng quan về giáo trình

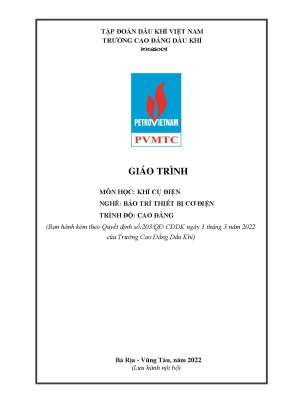

Giáo trình môn học Khí cụ điện (Mã mô đun: ELEI53117) là tài liệu đào tạo chuyên môn thuộc hệ thống giáo trình lưu hành nội bộ của Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam), được ban hành chính thức theo Quyết định số 203/QĐ-CĐDK ngày 1 tháng 3 năm 2022 tại Bà Rịa – Vũng Tàu. Công trình do nhóm tác giả gồm Nguyễn Lê Cương (Chủ biên), Lê Thị Thu Hường và Nguyễn Xuân Thịnh biên soạn.

Trong chương trình đào tạo nghề Bảo trì thiết bị cơ điện và Điện công nghiệp trình độ Cao đẳng (tổng khối lượng toàn khóa gồm 80 tín chỉ với 1905 giờ học), mô đun Khí cụ điện có thời lượng 75 giờ (tương đương 3 tín chỉ), được xếp vào nhóm môn học và mô đun cơ sở nghề (Khối II.1 gồm 21 tín chỉ). Về vị trí đào tạo, mô đun được bố trí giảng dạy sau các môn học chung đại cương và các môn cơ sở nhập môn như Vẽ kỹ thuật (MECM512003), Đo lường điện (ELEI53115), Điện kỹ thuật cơ bản (ELEO53012); học đồng thời hoặc trước các môn An toàn điện (ELET5201), Đại cương thiết bị cơ điện (ELEI62158); đồng thời làm điều kiện tiên quyết trực tiếp cho các mô đun chuyên ngành nâng cao như Trang bị điện 1 (ELET55157), Trang bị điện 2 (ELEI62158), Bảo trì máy điện (ELEM5415), Bảo trì mạch điện (ELEM6314) và Bảo trì hệ thống truyền động điện (ELEM5313).

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Phân loại và nhận dạng được các chủng loại khí cụ điện; trình bày chính xác cấu tạo, nguyên lý làm việc của các khí cụ điện thông dụng (đóng cắt, bảo vệ, điều khiển) và cơ chế vật lý của hiện tượng tiếp xúc điện, phóng hồ quang và dập tắt hồ quang điện.
  • Về kỹ năng: Tính toán và lựa chọn chính xác các thông số kỹ thuật định mức ($U_{đm}, I_{đm}, I_{cđm}$) phù hợp với yêu cầu của phụ tải và lưới điện; thực hiện quy trình lắp đặt, đấu nối các khí cụ điện vào các sơ đồ mạch điện cơ bản theo Tiêu chuẩn Việt Nam (TCVN).
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong làm việc khoa học, tính cẩn thận, chính xác, nghiêm túc và tuân thủ nghiêm ngặt các quy định an toàn điện công nghiệp.

Giáo trình được cấu trúc theo 4 bài học chuyên đề tương ứng với 4 nhóm chức năng cốt lõi của khí cụ điện trong hệ thống điều khiển và truyền tải năng lượng. Điểm đặc thù trong kết cấu phân bổ thời lượng của giáo trình là sự ưu tiên cho rèn luyện năng lực thực hành: trong tổng số 75 giờ đào tạo, thời lượng lý thuyết chiếm 14 giờ (18,7%), thời lượng thực hành, thảo luận và bài tập chiếm 58 giờ (77,3%), cùng 3 giờ dành cho kiểm tra định kỳ (1 giờ lý thuyết, 2 giờ thực hành).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự theo 4 bài học chính, phản ánh mạch logic từ bản chất vật lý cơ bản đến các ứng dụng đóng cắt, bảo vệ và điều khiển chuyên biệt:

[Bài 1: Khái niệm & Bản chất vật lý] (4 giờ)
[Bài 2: Khí cụ điện đóng cắt] (20 giờ)
[Bài 3: Khí cụ điện bảo vệ] (29 giờ)
[Bài 4: Khí cụ điện điều khiển] (22 giờ)

  1. Bài 1: Khái niệm và công dụng của khí cụ điện (4 giờ lý thuyết):
    Trình bày định nghĩa tổng quát về khí cụ điện; phân tích các trạng thái phát nóng trong vận hành (quá tải, quá điện áp, ngắn mạch). Cung cấp bảng dữ liệu thống kê xác suất xuất hiện các dạng ngắn mạch trong hệ thống: ngắn mạch 1 pha chạm đất $N^{(1)}$ chiếm $65%$, ngắn mạch 2 pha chạm đất $N^{(1-1)}$ chiếm $20%$, ngắn mạch 2 pha $N^{(2)}$ chiếm $10%$, và ngắn mạch 3 pha đối xứng $N^{(3)}$ chiếm $5%$. Trình bày lý thuyết tiếp xúc điện (tiếp xúc cố định, đóng mở, tiếp xúc trượt; hình thức tiếp xúc điểm, đường, mặt) và bản chất của hồ quang điện (hiện tượng phóng điện trong chất khí với mật độ dòng điện $10^2 - 10^3\text{ A/mm}^2$, nhiệt độ $5000 - 6000^\circ\text{C}$). Trình bày chi tiết 5 biện pháp dập hồ quang: kéo dài bằng cơ khí, phân đoạn hồ quang qua giàn dập thép/amiang, thổi từ bằng cuộn thổi nối tiếp, thổi bằng khí sinh ra từ buồng dập, và dập hồ quang trong môi trường dầu biến áp. Phân loại khí cụ theo công dụng, dạng dòng điện (AC/DC), nguyên lý làm việc và cấp điện áp (hạ áp $<3\text{kV}$, trung áp $3-36\text{kV}$, cao áp $36-400\text{kV}$, siêu cao áp $\ge 400\text{kV}$).

  2. Bài 2: Khí cụ điện đóng cắt (20 giờ: 3 giờ lý thuyết, 17 giờ thực hành):
    Mô tả cấu tạo, nguyên lý và quy tắc tính chọn cho các nhóm thiết bị đóng cắt:

    • Cầu dao: Cầu dao tay gạt (1 cực, 2 cực, 3 cực, có hoặc không có cầu chì bảo vệ, dòng định mức 15A đến 1000A), cầu dao nối đất, cấu tạo dao phụ và buồng dập hồ quang.
    • Công tắc và nút ấn: Công tắc hộp kiểu $\Pi\text{BM}$ (Liên Xô cũ), công tắc chuyển mạch vạn năng, công tắc hành trình (kiểu nút ấn BK-111 định mức 6A/500V, kiểu đòn, kiểu quay, và công tắc tế vi có cự ly chuyển trạng thái chính xác $0,3 - 0,7\text{ mm}$); nút ấn điều khiển (nút thường mở NO, thường đóng NC, nút liên động; quy ước màu sắc: đỏ - dừng, xanh - khởi động; tuổi thọ cơ khí $\ge 10^6$ lần, tuổi thọ điện $\ge 2\cdot 10^5$ lần).
    • Dao cách ly: Dao cách ly trong nhà, ngoài trời; chức năng tạo khoảng cách nhìn thấy an toàn; nguyên tắc liên động bắt buộc với máy cắt (chỉ đóng/cắt dao cách ly khi máy cắt đã cắt hoàn toàn).
    • Máy cắt điện: Cấu tạo máy cắt nhiều dầu (cơ chế sinh khí chứa đến $70%$ Hydro, áp suất $100 - 140\text{ N/cm}^2$), máy cắt khí $\text{SF}_6$, máy cắt không khí.
    • Aptomat (CB): Kết cấu hệ thống tiếp điểm (chính, phụ, hồ quang), buồng dập hồ quang kiểu hở và nửa kín (giới hạn cắt $\le 50\text{kA}$); nguyên lý các cơ cấu bảo vệ (móc bảo vệ dòng điện cực đại kiểu điện từ, móc bảo vệ quá tải kiểu rơle nhiệt, móc bảo vệ điện áp thấp); Aptomat vạn năng bán dẫn vi mạch với dãy dòng định mức từ 630A đến 5000A.

  3. Bài 3: Khí cụ điện bảo vệ (29 giờ: 4 giờ lý thuyết, 24 giờ thực hành, 1 giờ kiểm tra):
    Nghiên cứu nguyên lý kết cấu và đặc tính kỹ thuật của các bộ phận bảo vệ sự cố:

    • Nam châm điện: Phân tích lực hút điện từ của cuộn dây đối với vật liệu sắt từ, kết cấu nam châm có nắp và không nắp.
    • Rơle điện từ: Cấu tạo, nguyên lý làm việc của rơle dòng điện cực đại và rơle điện áp; các bảng tra thông số cuộn dây và ngưỡng điện áp/dòng điện tác động.
    • Rơle nhiệt: Cấu tạo tấm kim loại kép (bimetal), phân tích đường đặc tính bảo vệ ampe - giây ($A\text{--}s$) phối hợp với đường đặc tính phát nóng của động cơ điện; các kết cấu rơle nhiệt 3 pha, kiểu đồng tiền, kiểu kín đặt trong động cơ, kiểu thanh/đũa, kiểu ống.
    • Cầu chì: Cấu tạo và nguyên lý dập tắt hồ quang của cầu chì loại vặn, loại hộp, loại kín có chất nhồi hạt thạch anh, hệ thống phối hợp bảo vệ nhiều cầu chì.
    • Thiết bị chống dòng rò: Cấu tạo và sơ đồ nguyên lý của cầu dao chống dòng rò (chống giật) 1 pha và 3 pha, bảng số liệu thiết bị bảo vệ dòng rò thực tế.

  4. Bài 4: Khí cụ điện điều khiển (22 giờ: 3 giờ lý thuyết, 17 giờ thực hành, 1 giờ kiểm tra lý thuyết, 1 giờ kiểm tra thực hành):
    Nghiên cứu các thiết bị tự động khống chế mạch điện:

    • Khởi động từ (Contactor): Cấu tạo hệ thống lõi thép điện từ, lò xo nhả, tiếp điểm chính dẫn dòng động lực, tiếp điểm phụ (NO, NC) trong mạch điều khiển; sơ đồ mạch khởi động từ đơn hai nút nhấn và khởi động từ đảo chiều quay ba nút nhấn (có khóa liên động cơ khí và điện khí).
    • Rơle trung gian và rơle tốc độ: Cấu tạo tiếp điểm đa trạng thái dùng để khuếch đại tín hiệu điều khiển và cảm biến tốc độ trục quay máy điện.
    • Rơle thời gian: Cấu tạo và nguyên lý tạo độ trễ tác động của rơle thời gian kiểu khí nén (buồng khí và màng cao su) và rơle thời gian kiểu mạch bán dẫn điện tử.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp các cơ sở lý thuyết và công thức toán học chuyên ngành dùng trong tính toán kỹ thuật điện:

  1. Lý thuyết tiếp xúc điện và điện trở tiếp xúc:
    Điện trở tiếp xúc tại bề mặt giáp ranh của các phần tử dẫn điện được xác định theo mô hình toán học: $$R_{tx} = \frac{\rho}{\sqrt{F \cdot N \cdot \delta_b}}$$ Trong đó $\rho$ là điện trở suất vật liệu, $F$ là lực ép bề mặt do bulông/lò xo tác động, $N$ là số điểm tiếp xúc hình học, và $\delta_b$ là ứng suất chống dập của vật liệu. Sự biến thiên của điện trở tiếp xúc theo nhiệt độ được tính toán qua hệ số nhiệt điện trở $a_0$, nhiệt độ ban đầu $\theta_0$ và nhiệt độ tức thời $\theta$.

  2. Lý thuyết lực điện động dập hồ quang trong cầu dao:
    Lực điện động tác dụng đẩy hồ quang ra buồng dập tuân theo quan hệ: $$F = \frac{I^2}{4l} \cdot \frac{dL}{dl}$$ với $I$ là dòng điện ngắt, $l$ là chiều dài hồ quang, và $L$ là điện cảm mạch điện.

  3. Điều kiện chọn và kiểm tra ổn định thiết bị đóng cắt cao áp:

    • Điều kiện chọn điện áp và dòng điện định mức: $U_{đmMC} \ge U_{đmMạng}$; $I_{đmMC} \ge I_{cb}$.
    • Điều kiện khả năng cắt ngắn mạch: $I_{CđmMC} \ge I_{Nt}$ hoặc $S_{cđm} \ge S_{Nt} = \sqrt{3} \cdot U_{đm} \cdot I_{Nt}$. Dòng ngắn mạch tại thời điểm tiếp điểm phân ly ($t = t_{bv} + t_{mc}$) gồm thành phần chu kỳ và không chu kỳ: $I_{Nt} = \sqrt{I_{NCKt}^2 + I_{NKCKt}^2}$.
    • Điều kiện kiểm tra ổn định động: $I_{dđm} \ge I_{xk}$ (hoặc $i_{dđm} \ge i_{xk}$).
    • Điều kiện kiểm tra ổn định nhiệt: $B_{nhđm} = I_{nhđm}^2 \cdot T_{td}$, trong đó $T_{td}$ là thời gian tác dụng nhiệt tương đương của dòng ngắn mạch.

Kỹ năng phát triển

Qua hệ thống bài học và các giờ rèn luyện thực hành tại xưởng, giáo trình hình thành các nhóm kỹ năng cụ thể cho người học:

  • Kỹ năng tính toán và lựa chọn: Xác định thông số kỹ thuật cho cầu dao ($I_{đmcd} \ge I_{tt}$, $U_{đmcd} \ge U_{nguồn}$), nút ấn ($I_{NA} \ge I_{tt}$, $U_{NA} \ge U_{đm}$), Aptomat ($I_{CB} \ge I_{tt}$, có tính chọn lọc và không tác động sai khi có dòng khởi động $I_{kđ} = K_{mm} \cdot I_{đm}$), rơle nhiệt và contactor phù hợp với công suất biểu kiến và dòng làm việc của động cơ.
  • Kỹ năng đấu nối và lắp ráp mạch điện: Thực hiện thành thạo việc gá lắp, bố trí và đấu nối tiếp điểm của contactor, rơle trung gian, rơle thời gian, công tắc hành trình vào các sơ đồ mở máy trực tiếp, mở máy đổi nối Sao - Tam giác ($Y/\Delta$), đảo chiều quay động cơ 3 pha và mạch khống chế hành trình tự động.
  • Kỹ năng vận hành, đo kiểm và xử lý sự cố: Đo kiểm thông số tiếp xúc điện, nhận diện nguyên nhân phát nóng tiếp điểm, thao tác quy trình khóa liên động an toàn giữa dao cách ly và máy cắt, kiểm tra tác động bảo vệ của cầu dao chống dòng rò và rơle quá dòng.

Phương pháp giảng dạy và học tập

Giáo trình định hướng phương pháp tiếp cận sư phạm tích cực, tích hợp chặt chẽ giữa giờ giảng lý thuyết trên lớp và các bài tập thao tác trực tiếp tại xưởng thực hành:

  • Phương pháp giảng dạy: Giảng viên áp dụng kết hợp thuyết trình giải thích nguyên lý, phương pháp vấn đáp kỹ thuật, đặt vấn đề theo tình huống hư hỏng thực tế (problem-based learning), sử dụng máy chiếu trình chiếu hình ảnh cấu tạo và sơ đồ giải phẫu thiết bị, kết hợp phát phiếu học tập hướng dẫn từng bài tập thực hành.
  • Tổ chức học tập: Người học được yêu cầu đọc trước tài liệu giáo trình ở nhà, chuẩn bị vở ghi và đồ dùng học tập; tham gia thảo luận nhóm và thực hiện các bài tập phân tích tình huống lắp đặt mạch điện; tuân thủ nội quy xưởng và lịch trình đào tạo.
  • Cơ sở vật chất phục vụ mô đun:
    • Phòng học lý thuyết chuyên môn hóa và xưởng Trang bị điện.
    • Thiết bị giảng dạy: Máy tính, máy chiếu, các mô hình giải phẫu khí cụ điện thực tế, bàn panel thực hành trang bị điện.
    • Học liệu: Đề cương chi tiết mô đun, giáo trình nội bộ, giáo án bài giảng, phiếu hướng dẫn học tập.
Hình thức kiểm tra Số lượng Hình thức thực hiện Phạm vi nội dung kiến thức
Kiểm tra thường xuyên 01 bài Hỏi miệng hoặc thao tác trực tiếp trên máy tính Kiến thức và kỹ năng từng bài học
Kiểm tra định kỳ 1 01 bài Kiểm tra viết / trắc nghiệm lý thuyết Nội dung Bài 1, Bài 2, Bài 3
Kiểm tra định kỳ 2 01 bài Kiểm tra viết / trắc nghiệm lý thuyết Nội dung Bài 4
Kiểm tra định kỳ 3 01 bài Thao tác thực hành lắp ráp mạch tại xưởng Tích hợp toàn bộ Bài 1, 2, 3, 4
Thi kết thúc mô đun 01 bài Trắc nghiệm trên máy tính (60 – 90 phút) Tổng hợp toàn bộ chương trình mô đun

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các bước hoàn thiện và cập nhật kỹ thuật phù hợp với thực tiễn sản xuất công nghiệp:

  • Tích hợp các dòng thiết bị công nghệ hiện đại: Bên cạnh việc phân tích các khí cụ truyền thống nhằm phục vụ mục đích giảng dạy nguyên lý cơ bản (như công tắc $\Pi\text{BM}$, cầu dao tay gạt, máy cắt nhiều dầu), giáo trình đã bổ sung nội dung về các dòng thiết bị đóng cắt hiện đại gồm máy cắt khí $\text{SF}_6$, máy cắt không khí (ACB), và Aptomat vạn năng ứng dụng linh kiện bán dẫn và mạch tích hợp (vi mạch) với dải dòng định mức lên đến 5000A phục vụ trong các trạm phân phối điện hạ áp công suất lớn.
  • Bổ sung khí cụ bảo vệ an toàn dòng rò: Giáo trình dành mục riêng trong Bài 3 để phân tích nguyên lý làm việc và thông số kỹ thuật của thiết bị chống dòng rò (cầu dao chống giật 1 pha, 3 pha) kèm bảng thống kê thiết bị chống rò của các nhà sản xuất công nghiệp thực tế (như Merlin Gerin), đáp ứng tiêu chuẩn an toàn lao động trong môi trường dầu khí và công nghiệp nặng.
  • Gắn kết trực tiếp với điều kiện vận hành chuyên ngành: Hệ thống hình vẽ (gồm 25 nhóm hình minh họa cấu tạo tiếp điểm, buồng dập hồ quang, sơ đồ rơle nhiệt, contactor) và bảng dữ liệu (7 bảng thông số dòng điện, cuộn dây, xác suất ngắn mạch) được trích xuất từ dữ liệu kỹ thuật thực tế, giúp người học nhận dạng chính xác thiết bị trên các bảng tủ điện công nghiệp.

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế chuyên biệt cho các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật:

  • Sinh viên chuyên ngành: Là tài liệu học tập bắt buộc cho sinh viên trình độ Cao đẳng nghề Bảo trì thiết bị cơ điện và nghề Điện công nghiệp tại Trường Cao đẳng Dầu khí.
  • Điều kiện tiên quyết đối với người học: Sinh viên cần hoàn thành các môn học chung (Chính trị, Pháp luật, Tin học, Tiếng Anh, An toàn vệ sinh lao động), đồng thời cần có kiến thức nền tảng từ các môn cơ sở: Vẽ kỹ thuật (MECM512003), Đo lường điện (ELEI53115), Điện kỹ thuật cơ bản (ELEO53012).
  • Giảng viên và cán bộ đào tạo: Dùng làm khung tài liệu chuẩn để xây dựng đề cương bài giảng, thiết kế phiếu bài tập lý thuyết, phiếu hướng dẫn thực hành và ngân hàng câu hỏi đề thi kết thúc môn học.
  • Kỹ thuật viên tự học và tham khảo: Dùng làm tài liệu tra cứu thông số, ký hiệu quy ước và phương pháp tính toán kiểm tra ổn định nhiệt, ổn định động cho nhân viên kỹ thuật bảo trì hệ thống điện trong các nhà máy, xí nghiệp công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với trình độ và chương trình đào tạo nào?

Tài liệu được biên soạn phục vụ trình độ Cao đẳng, áp dụng trực tiếp cho khung chương trình đào tạo nghề Bảo trì thiết bị cơ điện và Điện công nghiệp theo chuẩn ban hành kèm Quyết định số 203/QĐ-CĐDK của Trường Cao đẳng Dầu khí.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững kiến thức về an toàn lao động cơ bản, hiểu các đại lượng đo lường điện (áp, dòng, công suất), biết đọc bản vẽ kỹ thuật cơ bản và có hiểu biết đại cương về mạch điện xoay chiều và một chiều qua môn Điện kỹ thuật cơ bản.

3. Cấu trúc môn học có điểm gì khác biệt so với các môn lý thuyết thông thường?

Mô đun được thiết kế với thời lượng thực hành áp đảo (58 giờ thực hành và thảo luận trên tổng số 75 giờ, chiếm $77,3%$). Nội dung lý thuyết (14 giờ) chỉ tập trung giải thích bản chất vật lý và công thức tính chọn, toàn bộ thời gian còn lại dành cho việc nhận dạng, đo kiểm và lắp đặt khí cụ thực tế tại xưởng.

4. Phương pháp tự học và ôn tập nội dung giáo trình như thế nào để đạt hiệu quả?

Người học cần đọc trước nội dung từng bài, trả lời hệ thống câu hỏi trắc nghiệm củng cố ở cuối mỗi bài học (Bài 1, Bài 2), nắm vững công thức xác định điện trở tiếp xúc ($R_{tx}$), công thức chọn cầu dao, nút ấn, CB và quy tắc liên động an toàn trước khi vào ca thực hành đấu nối mạch.

5. Những tài liệu tham khảo chính được sử dụng để biên soạn giáo trình gồm những nguồn nào?

Giáo trình được tổng hợp và biên soạn dựa trên hai nguồn tài liệu tham khảo chính:

  1. Nguyễn Xuân Phú (2000), Khí cụ Điện Kết cấu, sử dụng và sửa chữa, Nhà xuất bản Khoa học và Kỹ thuật, Hà Nội.
  2. Lê Thị Thu Hường (2022), Khí cụ điện, Tài liệu lưu hành nội bộ Trường Cao đẳng Dầu khí.

Kết luận

Giáo trình Khí cụ điện (ELEI53117) của Trường Cao đẳng Dầu khí là tài liệu đào tạo mang tính chuẩn hóa cao về mặt kỹ thuật, cung cấp hệ thống dữ liệu toàn diện về kết cấu, cơ sở vật lý (tiếp xúc điện, hồ quang điện), phương pháp tính chọn và kỹ năng đấu nối các nhóm khí cụ điện đóng cắt, bảo vệ và điều khiển.

Lộ trình học tập đề xuất bắt đầu từ việc nắm vững nguyên lý vật lý và phân loại ở Bài 1, tiến hành tính toán và thao tác thiết bị đóng cắt hạ - cao áp ở Bài 2, phân tích đặc tính bảo vệ quá tải/ngắn mạch/dòng rò ở Bài 3, và hoàn thiện kỹ năng lắp ráp mạch điều khiển tự động ở Bài 4. Cùng với hệ thống câu hỏi củng cố và các tài liệu tham khảo chuyên ngành của NXB Khoa học và Kỹ thuật, giáo trình đáp ứng đầy đủ yêu cầu làm nền tảng vững chắc cho sinh viên trước khi bước vào các môn học chuyên sâu về trang bị điện và bảo trì hệ thống cơ điện công nghiệp.
