Giáo Trình Thí Nghiệm Thiết Bị Điện Quay Tại Trường Cao Đẳng Dầu Khí

Giáo trình thí nghiệm thiết bị điện quay cung cấp kiến thức và kỹ năng cần thiết cho sinh viên ngành điện cao đẳng tại trường cao đẳng dầu khí.

• Tác giả: Dương Tiến Trung
• Trường học: Trường Cao Đẳng Dầu Khí
• Chuyên ngành: Thí Nghiệm Điện
• Đề tài: Giáo Trình Thí Nghiệm Thiết Bị Điện Quay
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2022
• Địa điểm: Bà Rịa - Vũng Tàu

Mục lục chi tiết

• 1. BÀI 1: THÍ NGHIỆM MÁY BIẾN ÁP LỰC
• 2. BÀI 2: THÍ NGHIỆM BIẾN DÒNG CHÂN SỨ
• 3. BÀI 3: THÍ NGHIỆM BIẾN DÒNG ĐIỆN
• 4. BÀI 4: THÍ NGHIỆM BIẾN ĐIỆN ÁP
• 5. BÀI 5: THÍ NGHIỆM KHÁNG ĐIỆN
• 6. BÀI 6: THÍ NGHIỆM ĐỘNG CƠ ĐIỆN XOAY CHIỀU
• 7. BÀI 7: THÍ NGHIỆM MÁY PHÁT ĐIỆN

Tóm tắt

I. Tổng quan về Giáo Trình Thí Nghiệm Thiết Bị Điện Quay

Giáo trình thí nghiệm thiết bị điện quay tại cao đẳng dầu khí cung cấp kiến thức cơ bản về các thiết bị điện trong ngành dầu khí. Nội dung giáo trình được xây dựng dựa trên thực tiễn tại các nhà máy điện, giúp sinh viên nắm vững lý thuyết và thực hành. Mục tiêu chính là trang bị cho sinh viên khả năng áp dụng kiến thức vào thực tế sản xuất.

1.1. Mục tiêu của giáo trình thí nghiệm thiết bị điện

Giáo trình nhằm giúp sinh viên hiểu rõ về các thiết bị điện, từ máy biến áp đến động cơ điện. Sinh viên sẽ học cách thực hiện các thí nghiệm cơ bản và phân tích kết quả.

1.2. Cấu trúc nội dung giáo trình

Nội dung giáo trình bao gồm 7 bài thí nghiệm, mỗi bài tập trung vào một loại thiết bị điện khác nhau, từ máy biến áp đến máy phát điện.

II. Thách thức trong việc giảng dạy thí nghiệm thiết bị điện quay

Việc giảng dạy thí nghiệm thiết bị điện quay gặp nhiều thách thức, bao gồm sự thiếu hụt thiết bị thực hành và khó khăn trong việc truyền đạt kiến thức lý thuyết. Để khắc phục, cần có sự đầu tư vào cơ sở vật chất và phương pháp giảng dạy.

2.1. Thiếu hụt thiết bị thực hành

Nhiều cơ sở giáo dục chưa đủ trang bị thiết bị thí nghiệm hiện đại, ảnh hưởng đến chất lượng đào tạo. Cần có kế hoạch đầu tư hợp lý để nâng cao chất lượng giảng dạy.

2.2. Khó khăn trong việc truyền đạt lý thuyết

Giảng viên cần tìm ra phương pháp giảng dạy hiệu quả để giúp sinh viên dễ dàng tiếp thu kiến thức lý thuyết, từ đó áp dụng vào thực hành.

III. Phương pháp giảng dạy hiệu quả cho thí nghiệm thiết bị điện

Để nâng cao hiệu quả giảng dạy, cần áp dụng các phương pháp giảng dạy tích cực như thảo luận nhóm, thực hành trực tiếp và sử dụng công nghệ thông tin. Những phương pháp này giúp sinh viên chủ động hơn trong việc học tập.

3.1. Sử dụng công nghệ thông tin trong giảng dạy

Việc áp dụng công nghệ thông tin vào giảng dạy giúp sinh viên tiếp cận kiến thức một cách nhanh chóng và hiệu quả hơn.

3.2. Thực hành trực tiếp tại nhà máy

Tổ chức các chuyến thực tế tại nhà máy giúp sinh viên có cái nhìn thực tế về công việc và thiết bị mà họ sẽ làm việc trong tương lai.

IV. Ứng dụng thực tiễn của giáo trình thí nghiệm thiết bị điện

Giáo trình thí nghiệm thiết bị điện quay không chỉ giúp sinh viên nắm vững lý thuyết mà còn trang bị cho họ kỹ năng thực hành cần thiết. Những kiến thức này có thể áp dụng trực tiếp vào công việc trong ngành dầu khí.

4.1. Kỹ năng thực hành cần thiết cho sinh viên

Sinh viên sẽ học được cách sử dụng các thiết bị đo lường, thực hiện thí nghiệm và phân tích kết quả, từ đó nâng cao khả năng làm việc trong môi trường thực tế.

4.2. Kết quả nghiên cứu từ thí nghiệm

Các thí nghiệm giúp sinh viên hiểu rõ hơn về các hiện tượng điện, từ đó có thể đưa ra các giải pháp cải tiến trong công việc.

V. Kết luận và tương lai của giáo trình thí nghiệm thiết bị điện

Giáo trình thí nghiệm thiết bị điện quay là một phần quan trọng trong chương trình đào tạo cao đẳng dầu khí. Tương lai của giáo trình này cần được cập nhật thường xuyên để đáp ứng nhu cầu thực tế của ngành.

5.1. Cập nhật nội dung giáo trình

Cần thường xuyên xem xét và cập nhật nội dung giáo trình để phù hợp với sự phát triển của công nghệ và nhu cầu thị trường.

5.2. Định hướng phát triển giáo trình

Định hướng phát triển giáo trình cần tập trung vào việc nâng cao chất lượng đào tạo, trang bị cho sinh viên những kỹ năng cần thiết để đáp ứng yêu cầu công việc.

Trích đoạn nội dung tài liệu

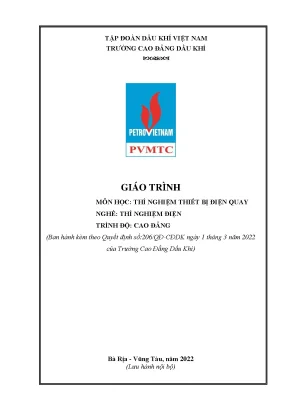

TẬP ĐOÀN DẦU KHÍ VIỆT NAM TRƯỜNG CAO ĐẲNG DẦU KHÍ  GIÁO TRÌNH MÔN HỌC: THÍ NGHIỆM THIẾT BỊ ĐIỆN QUAY NGHỀ: THÍ NGHIỆM ĐIỆN TRÌNH ĐỘ: CAO ĐẲNG (Ban hành kèm theo Quyết định số:206/QĐ-CĐDK ngày 1 tháng 3 năm 2022 của Trường Cao Đẳng Dầu Khí) Bà Rịa - Vũng Tàu, năm 2022 (Lưu hành nội bộ) TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Giáo trình thí nghiệm thiết bị điện quay nhằm trang bị cho học sinh sinh viên, học viên nghề những kiến thức cơ bản về công trình, vật liệu , điện… với những kiến thức này có thể áp dụng thực tế trực tiếp vào lĩnh vực sản xuất cũng như các công trình về điện nhà máy điện hay các công trình nhà ở. Để xây dựng được giáo trình chúng tôi đã tham khảo các cơ sở thực tế nhà máy và các công trình điện khác nhằm rút ra những kinh nghiệp thực tế áp dụng và được đưa vào giảng dạy cho học sinh sinh viên, học viên những kiến thức cơ bản.

Nội dung : gồm 7 bài Bài 1: Thí nghiệm máy biến áp lực. Bài 2: Thí nghiệm biến dòng chân sứ. Bài 3: Thí nghiệm biến dòng điện. Bài 4: Thí nghiệm biến điện áp.

Bài 5: Thí nghiệm kháng điện. Bài 6: Thí nghiệm động cơ điện xoay chiều. Bài 7: Thí nghiệm máy phát điện. Trong quá trình biên soạn có điều gì sai sót rất mong sự đóng góp của đồng nghiệp và độc giả.

Bà Rịa – Vũng Tàu, tháng 06 năm 2022 Tham gia biên soạn 1. Chủ biên: Dương Tiến Trung 2. Nguyễn Xuân Thịnh 4. MỤC LỤC BÀI 1: THÍ NGHIỆM MÁY BIẾN ÁP LỰC.

6 BÀI 2: THÍ NGHIỆM BIẾN DÒNG CHÂN SỨ. 17 BÀI 3: THÍ NGHIỆM BIẾN DÒNG ĐIỆN. 23 BÀI 4: THÍ NGHIỆM BIẾN ĐIỆN ÁP. 30 BÀI 5: THÍ NGHIỆM KHÁNG ĐIỆN.

36 BÀI 6: THÍ NGHIỆM ĐỘNG CƠ ĐIỆN XOAY CHIỀU. 39 BÀI 7: THÍ NGHIỆM MÁY PHÁT ĐIỆN. 43 DANH MỤC CÁC HÌNH VẼ Hình 1: Đo điện trở cách điện cuộn dây C-H(MBA 3 pha). 9 Hình 2: Đấu nối các đầu đo.

10 Hình 3: Sơ đồ đấu nối đo tỉ số biến áp MBA 01 Pha. 10 Hình 4: Sơ đồ đấu nối đo tỉ số biến áp MBA 03 Pha. 11 Hình 5: Sơ đồ đấu nối thí nghiệm MBA 01 pha. 12 Hình 6: Sơ đồ đấu nối thí nghiệm MBA 03 pha.

13 Hình 7: Sơ đồ đấu nối thí nghiệm ngắn mạch MBA 03 pha. 13 Hình 8: Đo điện trở cách điện của biến dòng chân sứ. 19 Hình 9: Sơ đồ kiểm định biến dòng điện chân sứ. 20 Hình 10: Sơ đồ đo đặc tuyến từ hoá của cuộn dây nhị thứ biến dòng chân sứ.

21 Hình 11: Đo điện trở cách điện của biến dòng điện. 25 Hình 12: Sơ đồ kiểm định biến dòng điện. 26 Hình 13: Sơ đồ đo đặc tuyến từ hoá của cuộn dây nhị thứ biến dòng điện. 27 Hình 14: Đo điện trở cách điện TU.

32 Hình 15: Sơ đồ kiểm định biến điện áp. 32 Hình 16: Sơ đồ thí nghiệm không tải máy biến điện áp. 33 Hình 17: Sơ đồ thí nghiệm đo điện trở cách điện động cơ. 41 Hình 18: Sơ đồ thí nghiệm đo điện trở một chiều cuộn dây sử dụng đồng hồ VOM.

41 GIÁO TRÌNH MÔ ĐUN: THÍ NGHIỆM THIẾT BỊ ĐIỆN QUAY 1. Tên mô đun: Thí nghiệm thiết bị điện quay 2. Mã môn học: ELET55145 Thời gian thực hiện mô đun: 120 giờ; (Lý thuyết: 28 giờ; Thực hành: 87 giờ; Kiểm tra: 5 giờ) Số tín chỉ: 05 3. Vị trí, tính chất của mô đun: - Vị trí: Mô đun được bố trí học ở học kỳ 2, năm học thứ 2, sau các môn học lý thuyết cơ sở của chương trình đào tạo - Tính chất: Là mô đun đào tạo chuyên môn nghề bắt buộc 4.

Mục tiêu mô đun: Sau khi học xong môn học này, người học đạt được: - Về kiến thức:  Chuẩn bị đúng và đầy đủ các dụng cụ, vật tư, xác định được nội dung cơ bản tài liệu kỹ thuật, tình trạng bên ngoài của các thiết bị điện cần thí nghiệm.  Trình bày được cách thử hoạt động của động cơ khi không tải, khi non tải, khi mang tải định mức, biết cách đo độ rung gối trục động cơ bằng máy đo độ rung, biết cách thử nghiệm bộ làm mát bằng không khí bằng áp lực thuỷ của động cơ điện xoay chiều. - Về kỹ năng:  Sử dụng thành thạo các thiết bị, dụng cụ phục vụ thí nghiệm, kiểm tra.  Thực hiện thí nghiệm đo điện trở cách điện, đo điện trở một chiều; thử nghiệm điện áp xoay chiều tăng cao tần số công nghiệp, đo trị số tg các sứ đầu vào và các cuộn dây của các thiết bị điện tĩnh, thiết bị điện quay.

 Thực hiện thí nghiệm đo đặc tuyến từ hoá của cuộn dây nhị thứ ở các các nấc phân áp, đo điện trở một chiều các cuộn dây nhị thứ ở tất cả các tỷ số biến, kiểm tra cực tính, tỷ số biến ở tất cả các nấc phân áp, của máy biến dòng chân sứ.  Làm thí nghiệm kiểm tra cực tính, kiểm tra tỷ số biến, đo đặc tuyến từ hoá của cuộn dây nhị thứ ở các nấc phân áp của biến dòng điện.  Thực hiện thí nghiệm đo điện trở cách điện các cuộn dây, đo điện trở các cuộn dây bằng dòng điện một chiều, kiểm tra cực tính và tổ đấu dây, đo tỷ số biến, thí nghiệm không tải, thí nghiệm cách điện vòng dây bằng điện áp cảm ứng, thí nghiệm điện áp xoay chiều tăng cao tần số công nghiệp biến điện áp.  Làm thí nghiệm đo điện trở cách điện các cuộn dây, đo điện kháng, đo điện trở các cuộn dây bằng dòng điện một chiều kháng điện.

 Thực hiện thí nghiệm kiểm tra và thử nghiệm hệ thống kích thích, đo độ rung của máy phát, kiểm tra và thử nghiệm hệ thống làm mát, kiểm tra cách điện các ổ trục khi máy phát làm việc, kiểm tra và thử nghiệm hệ thống cung cấp dầu, xác định khả năng đóng điện không sấy, thử nghiệm cách điện cuộn dây stato bằng điện áp chỉnh lưu tăng cao với việc đo dòng điện rò theo từng pha, đo độ lớn của khe hở không khí giữa rôto và stato, xác định các đặc tính của máy phát, kiểm tra và thử nghiệm hệ thống cung cấp dầu, thử nghiệm máy phát khi mang tải, đo điện áp dư của máy phát trong mạch rôto, đo điện kháng và hằng số thời gian. - Về năng lực tự chủ và trách nhiệm:  Rèn luyện tính cẩn thận, chính xác, ham học hỏi.  Thực hiện các yêu cầu an toàn lao động, vệ sinh môi trường, có ý thức giữ gìn, bảo quản thiết bị. Nội dung mô đun: 5.

Chương trình khung: Thời gian đào tạo (giờ) Thực Kiểm Mã MH, Tín hành, tra TT Tên môn học, mô đun Tổng Lý MĐ chỉ thí nghiệm, số thuyết thảo luận, LT TH bài tập Các môn học chung/đại I 23 465 180 260 17 8 cương 1 COMP64002 Giáo dục chính trị 4 75 41 29 5 0 2 COMP62004 Pháp luật 2 30 18 10 2 0 3 COMP62008 Giáo dục thể chất 2 60 5 51 0 4 Giáo dục quốc phòng và 4 COMP64010 4 75 36 35 2 2 an ninh 5 COMP63006 Tin học 3 75 15 58 0 2 6 FORL66001 Tiếng anh 6 120 42 72 6 0 7 SAEN52001 An toàn vệ sinh lao động 2 30 23 5 2 0 Các môn học, mô đun II chuyên môn ngành, 82 2055 491 1471 34 59 nghề II.1 Môn học, mô đun cơ sở 14 285 126 143 9 7 8 ELET5201 An toàn điện 2 30 28 0 2 0 9 ELET51165 Vẽ điện 1 30 0 29 0 1 10 ELET62064 Vật liệu điện 2 30 28 0 2 0 11 ELET5308 Điện kỹ thuật cơ bản 3 45 42 0 3 0 12 ELEI53117 Khí cụ điện 3 75 14 58 1 2 13 ELEO53149 Thực tập điện cơ bản 3 75 14 56 1 4 Môn học, mô đun II.2 chuyên môn ngành, 68 1770 365 1328 25 52 nghề 14 ELEI56135 Máy điện 6 150 28 116 2 4 Năng lượng mặt trời lý 15 ELET55068 5 90 56 29 4 1 thuyết và ứng dụng 16 ELET5316 Bảo vệ rơ le 3 75 14 58 1 2 17 ELEI53115 Đo lường điện 3 75 14 58 1 2 18 ELET55157 Trang bị điện 1 5 120 28 87 2 3 Phần điện nhà máy điện 19 ELET52137 2 45 14 29 1 1 và trạm biến áp Thí nghiệm mạch nguồn, 20 ELET65142 mạch dòng, mạch áp và 5 120 28 87 2 3 mạch tín hiệu 21 ELET55141 Thí nghiệm khí cụ điện 5 120 28 87 2 3 22 ELET55143 Thí nghiệm máy cắt điện 5 120 28 87 2 3 Thí nghiệm thiết bị đo 23 ELET66146 6 150 28 116 2 4 lường điện Thí nghiệm thiết bị trạm 24 ELET66147 6 150 28 116 2 4 biến áp 25 ELET65144 Thí nghiệm rơ le bảo vệ 5 120 28 87 2 3 Thí nghiệm thiết bị điện 26 ELET55145 5 120 28 87 2 3 quay 27 ELET54251 Thực tập sản xuất 4 180 15 155 0 10 28 ELET63218 Khóa luận tốt nghiệp 3 135 0 129 0 6 Tổng cộng 105 2520 671 1731 51 67 5. Chương trình chi tiết môn học: Thời gian (giờ) Thực hành, Kiểm tra Số Nội dung tổng quát Tổng Lý thí nghiệm, TT số thuyết thảo luận, LT TH bài tập 1 Thí nghiệm máy biến áp lực. 31 7 23 1 2 Thí nghiệm biến dòng chân sứ. 12 3 9 3 Thí nghiệm biến dòng điện.

10 2 8 4 Thí nghiệm biến điện áp. 12 3 8 1 5 Thí nghiệm kháng điện. 12 3 9 6 Thí nghiệm động cơ điện xoay chiều. 12 3 8 1 7 Thí nghiệm máy phát điện.

Điều kiện thực hiện môn học 6. Phòng học chuyên môn hóa/nhà xưởng: - Phòng thí nghiệm điện 6. Trang thiết bị máy móc: - Máy tính, máy chiếu 6. Học liệu, dụng cụ, nguyên vật liệu: - Giáo trình, giáo án - Phiếu thực hành, phiếu học tập (nếu có) 6.

Các điều kiện khác: 7. Nội dung và phương pháp đánh giá 7. Nội dung - Về kiến thức: Bài 1, 2, 3, 4, 5, 6, 7, - Về kỹ năng: - Về năng lực tự chủ và trách nhiệm  Nghiêm túc trong học tập.  Rèn luyện tính kiên nhẫn, chính xác tỉ mỉ trong công việc .
