Tổng quan về giáo trình

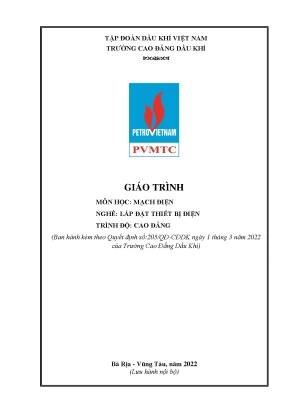

Giáo trình Mạch điện (mã môn học: ELEI53132) là tài liệu học tập và giảng dạy chính thức được ban hành kèm theo Quyết định số 205/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Giáo trình do tập thể tác giả gồm Lê Thị Thu Hường (Chủ biên), Ninh Trọng Tuấn và Nguyễn Xuân Thịnh biên soạn tại Bà Rịa - Vũng Tàu, nghiệm thu và lưu hành nội bộ vào tháng 6 năm 2022.

Về vị trí trong chương trình đào tạo, môn học Mạch điện có thời lượng 60 giờ (tương đương 3 tín chỉ), bao gồm 28 giờ lý thuyết, 28 giờ thực hành/thảo luận/bài tập và 4 giờ kiểm tra. Môn học thuộc nhóm các môn học, mô đun kỹ thuật cơ sở (mục II.1), được bố trí giảng dạy sau các môn học đại cương (Giáo dục chính trị, Pháp luật, Tin học, Tiếng Anh, An toàn lao động) và làm nền tảng tiên quyết trước khi người học tiếp cận các mô đun chuyên môn nghề như Đo lường điện (ELEI53115), Khí cụ điện (ELEI53117), Máy điện (ELEI56135), Trang bị điện (ELET55157) và PLC (AUTM64116).

Mục tiêu học tập của giáo trình xác định rõ ba chuẩn đầu ra:

  1. Về kiến thức: Người học phát biểu và phân tích được các khái niệm, định luật, định lý cơ bản trong mạch điện một chiều, mạch xoay chiều hình sin và mạch điện ba pha.
  2. Về kỹ năng: Người học tính toán chính xác các thông số kỹ thuật (dòng điện, điện áp, công suất, tổng trở) của mạch điện ở trạng thái xác lập; vận dụng linh hoạt các phương pháp phân tích mạch để giải bài toán kỹ thuật điện; giải thích các hiện tượng vật lý trong vận hành thiết bị điện.
  3. Về năng lực tự chủ và trách nhiệm: Rèn luyện phương pháp tư duy logic, thái độ học tập nghiêm túc, tính cẩn thận và độ chính xác trong thao tác kỹ thuật.

Cấu trúc giáo trình được phân bổ thành 4 chương nối tiếp nhau theo tiến trình sư phạm từ cơ bản đến phức tạp: Chương 1 giới thiệu mô hình mạch và các phép biến đổi tương đương; Chương 2 chuyên sâu về mạch điện một chiều và các phương pháp giải mạch; Chương 3 trình bày về dòng điện xoay chiều hình sin một pha; Chương 4 hoàn thiện kiến thức với hệ thống mạch điện ba pha. Điểm đặc thù của giáo trình là sự kết hợp chặt chẽ giữa mô hình giải tích lý thuyết và các thông số vật lý thực tế của linh kiện (điện trở màng, dây quấn, tụ hóa, cuộn cảm lõi sắt), phục vụ trực tiếp cho nghề Lắp đặt thiết bị điện và Điện công nghiệp.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung học thuật của giáo trình được triển khai qua 4 chương trọng tâm:

  • Chương 1: Các khái niệm cơ bản về mạch điện (9 giờ: 5 lý thuyết, 4 thực hành/bài tập):

    • Tổng quan và phân loại mạch: Định nghĩa mạch điện, phân biệt ba phân hệ mạch gồm mạch điện tử, mạch điện công nghiệp và mạch truyền dẫn năng lượng.
    • Các hiện tượng điện từ: Bản chất hiện tượng cảm ứng điện từ (thực nghiệm Michael Faraday năm 1831), hiện tượng tự cảm với suất điện động tự cảm $e_L = -L\frac{di}{dt}$, và hiện tượng hỗ cảm giữa hai cuộn dây có liên kết từ thông.
    • Mô hình mạch điện giải tích và phần tử thực: Khảo sát ba thông số tập trung gồm điện trở $R$ (tiêu tán năng lượng, $p = u_R \cdot i = R i^2$), điện cảm $L$ (tích lũy năng lượng từ trường, $W_L = \frac{1}{2}L i^2$), điện dung $C$ (tích lũy năng lượng điện trường, $W_C = \frac{1}{2}C u_C^2$); nguồn áp lý tưởng $e(t)$, nguồn dòng $J(t)$; phân loại phần tử thực tế theo công nghệ chế tạo (gốm nung, phân lớp, dây quấn, tụ hóa, tụ giấy, cuộn cảm lõi sắt từ).
    • Đại lượng cơ bản: Định nghĩa cường độ dòng điện $I = \frac{dQ}{dt}$, mật độ dòng điện $j$ ($I = j \cdot A$), chiều quy ước dòng điện.
    • Các phép biến đổi tương đương: Ghép nối tiếp nguồn áp ($e_{tđ} = \sum e_k$), ghép song song nguồn dòng ($j_{tđ} = \sum j_k$); biến đổi tương đương nguồn áp và nguồn dòng ($e = j \cdot R_0$); biến đổi qua lại giữa sơ đồ nối hình sao ($Y$) và tam giác ($\Delta$).

  • Chương 2: Mạch điện một chiều (20 giờ: 7 lý thuyết, 12 thực hành/bài tập, 1 kiểm tra):

    • Hệ thống định luật thực nghiệm: Định luật Ohm cho đoạn mạch ($I = \frac{U}{R}$); biểu thức điện trở dây dẫn $R = \rho \frac{l}{S}$; định luật Joule – Lenz về hiệu ứng nhiệt ($Q = R I^2 t$); định luật cảm ứng Faraday ($e = -N\frac{d\Phi}{dt}$) và định luật điện phân ($m = \frac{A}{F}q$); bản chất hiện tượng nhiệt điện, cấu tạo cặp nhiệt điện đo nhiệt độ cao (cặp Đồng - Constantan, Bismuth - Antimon).
    • Các phương pháp giải mạch một chiều:
      1. Phương pháp biến đổi điện trở: Rút gọn mạch bằng công thức nối tiếp, song song, biến đổi $Y - \Delta$.
      2. Phương pháp xếp chồng dòng điện: Áp dụng cho mạch tuyến tính nhiều nguồn, dòng điện trên mỗi nhánh bằng tổng đại số các dòng điện do từng nguồn tác dụng riêng rẽ sinh ra.
      3. Phương pháp dòng điện nhánh: Thiết lập hệ $m$ phương trình trực tiếp từ 2 định luật Kirchhoff (viết $n-1$ phương trình Kirchhoff 1 tại nút $\sum I = 0$ và $m - n + 1$ phương trình Kirchhoff 2 cho các mắt vòng độc lập $\sum E = \sum R I$).
      4. Phương pháp dòng điện mạch vòng: Chọn ẩn số trung gian là dòng điện chạy trong các vòng độc lập ($m - n + 1$ phương trình), giảm số biến giải tích.
      5. Phương pháp điện thế nút: Chọn một nút làm gốc ($\varphi_0 = 0$), thiết lập hệ phương trình điện thế cho $n-1$ nút còn lại dựa trên tổng dẫn $G = \frac{1}{R}$.

  • Chương 3: Dòng điện xoay chiều hình sin (18 giờ: 9 lý thuyết, 8 thực hành/bài tập, 1 kiểm tra):

    • Đại lượng đặc trưng: Biểu thức tức thời $i = I_0 \sin(\omega t + \psi)$, chu kỳ $T = \frac{2\pi}{\omega}$, tần số $f = \frac{1}{T}$, tần số góc $\omega = 2\pi f$, giá trị hiệu dụng $I = \frac{I_0}{\sqrt{2}}$, góc pha ban đầu và độ lệch pha $\varphi = \psi_u - \psi_i$.
    • Công cụ biểu diễn: Biểu diễn đại lượng hình sin bằng đồ thị vector (phương pháp Fresnel).
    • Mạch xoay chiều một pha: Khảo sát quan hệ dòng - áp, giản đồ vector trên nhánh thuần trở $R$, thuần cảm $L$ ($u_L$ sớm pha $\frac{\pi}{2}$ so với $i$, cảm kháng $X_L = \omega L$), thuần dung $C$ ($u_C$ trễ pha $\frac{\pi}{2}$ so with $i$, dung kháng $X_C = \frac{1}{\omega C}$), và mạch tổng quát $R-L-C$ nối tiếp.
    • Hiện tượng cộng hưởng và hệ số công suất: Điều kiện cộng hưởng điện áp nối tiếp ($X_L = X_C \Leftrightarrow \omega L = \frac{1}{\omega C}$); ý nghĩa kỹ thuật của hệ số công suất $\cos\varphi$; phương pháp tính toán dung lượng tụ bù để nâng cao hệ số công suất trong truyền tải điện năng.

  • Chương 4: Mạch điện ba pha (13 giờ: lý thuyết, bài tập, kiểm tra kết thúc):

    • Khái niệm hệ thống ba pha đối xứng: Nguồn ba pha đối xứng tạo bởi ba suất điện động cùng biên độ, cùng tần số, lệch pha nhau góc $\frac{2\pi}{3}$ ($120^\circ$).
    • Sơ đồ đấu dây: Phân tích cấu hình nối hình sao ($Y$) có dây trung tính và không có dây trung tính; cấu hình nối hình tam giác ($\Delta$); mối liên hệ giữa đại lượng dây và pha ($U_d = \sqrt{3}U_p, I_d = I_p$ với mạch sao; $U_d = U_p, I_d = \sqrt{3}I_p$ với mạch tam giác đối xứng).
    • Công suất mạng ba pha: Công thức tính công suất tác dụng $P = \sqrt{3} U_d I_d \cos\varphi$, công suất phản kháng $Q = \sqrt{3} U_d I_d \sin\varphi$, công suất biểu kiến $S = \sqrt{3} U_d I_d$.
    • Phương pháp giải mạch ba pha đối xứng: Giải mạch tải nối sao và tải nối tam giác có xét đến tổng trở đường dây truyền tải.

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng lý thuyết mạch thông qua ba nhóm kiến thức:

  1. Lý thuyết trường điện từ cơ sở: Các định luật thực nghiệm về cảm ứng điện từ của Michael Faraday, định luật Jun - Len-xơ về chuyển hóa điện năng thành nhiệt năng, định luật điện phân và hiệu ứng nhiệt điện.
  2. Hệ nguyên lý cân bằng mạng điện tuyến tính: Cặp định luật Kirchhoff 1 (định luật dòng tại nút: $\sum I_{nút} = 0$) và Kirchhoff 2 (định luật áp trong mạch vòng: $\sum E = \sum R I$), kết hợp nguyên lý xếp chồng trạng thái tuyến tính.
  3. Mô hình hóa hình học và giải tích: Ứng dụng công cụ hình học vector phẳng (Fresnel) để biểu diễn các dao động điều hòa hình sin, biến các phép tính vi tích phân đối với dòng điện xoay chiều thành phép tính vector và đại số hình học.

Kỹ năng phát triển

Thông qua các bài tập và nội dung thực hành, giáo trình trang bị cho người học:

  • Kỹ năng kỹ thuật: Đọc hiểu và phân tích sơ đồ nguyên lý mạch điện; nhận biết và đọc thông số danh định linh kiện thực tế (điện trở vạch màu, công suất tiêu tán, điện áp chịu đựng của tụ điện $U_{max}$); tính toán chính xác dòng điện, điện áp, công suất tiêu thụ và tổn thất năng lượng.
  • Kỹ năng phân tích: Đánh giá cấu trúc mạch phức tạp để lựa chọn thuật toán giải tối ưu (so sánh việc dùng phương pháp điện thế nút khi mạch có ít nút nhiều nhánh với phương pháp dòng điện mạch vòng khi mạch có ít mắt lưới).
  • Kỹ năng nghề nghiệp: Tính toán dung lượng tụ điện phục vụ bù công suất phản kháng nhằm nâng cao hệ số $\cos\varphi$; xác định đúng sơ đồ đấu nối động cơ và tải ba pha theo hình sao hoặc hình tam giác phù hợp với cấp điện áp nguồn.

Phương pháp giảng dạy và học tập

Giáo trình Mạch điện được thiết kế theo định hướng tích hợp lý thuyết với giải quyết bài toán kỹ thuật, quy định cụ thể trách nhiệm giảng dạy của giảng viên và phương pháp tự học của học viên.

  • Phương pháp sư phạm: Giảng viên áp dụng các phương pháp giảng dạy tích cực gồm diễn giảng giải thích nguyên lý, phương pháp nêu vấn đề (Problem-based learning) và phương pháp vấn đáp trực tiếp tại lớp. Thời lượng phân bổ đồng đều (28 giờ lý thuyết song hành cùng 28 giờ thực hành, bài tập, thảo luận) nhằm chuyển hóa kiến thức giải tích thành kỹ năng giải toán mạch thực tế.
  • Hệ thống bài tập và ví dụ minh họa: Mỗi nội dung lý thuyết đều có ví dụ số học kèm lời giải từng bước rõ ràng. Điển hình như bài toán biến đổi mạch cầu từ cấu hình tam giác sang hình sao (Hình 1.11, Hình 1.12), bài toán giải mạch 2 nút và 4 nút bằng phương pháp điện thế nút (Trang 35 - 37), và bài tập tính toán dòng điện nhánh mạch vòng có 2 nguồn tác động (Trang 33).
  • Hệ thống đánh giá kết quả học tập:
    • Kiểm tra thường xuyên: Thực hiện tối thiểu 02 lần trong khóa học thông qua hình thức vấn đáp miệng đầu giờ hoặc bài kiểm tra viết ngắn ($\le 30$ phút) và chấm điểm bài tập tự rèn luyện.
    • Kiểm tra định kỳ: Bao gồm 03 bài kiểm tra lý thuyết dạng trắc nghiệm/tự luận (thời gian 45 đến 60 phút/bài):
      • Bài kiểm tra số 1: Đánh giá kiến thức Chương 1 và Chương 2.
      • Bài kiểm tra số 2: Đánh giá kiến thức Chương 3.
      • Bài kiểm tra số 3: Đánh giá kiến thức Chương 4.
    • Thi kết thúc môn học: Thi lý thuyết theo hình thức trắc nghiệm khách quan với thời lượng 45 đến 60 phút, bao quát toàn bộ 4 chương của chương trình.
  • Hướng dẫn tự học đối với sinh viên: Sinh viên bắt buộc phải đọc trước nội dung giáo trình theo từng chương trước khi lên lớp, chuẩn bị đầy đủ vở ghi, hoàn thành các phiếu học tập được giao, tổ chức học nhóm để giải quyết hệ thống câu hỏi củng cố cuối chương và tuân thủ nội quy học tập.

Điểm nổi bật và cập nhật

Giáo trình mang các đặc điểm học thuật và tính cập nhật thực tế:

Tiêu chí Nội dung thể hiện trong giáo trình
Tính quy chuẩn học thuật Ban hành theo Quyết định số 205/QĐ-CĐDK (2022) của Trường Cao đẳng Dầu khí; tích hợp chuẩn hóa theo khung chương trình đào tạo nghề Lắp đặt thiết bị điện trình độ Cao đẳng.
Phân loại mạch mở rộng Không chỉ giới hạn ở mạch điện tử đơn thuần, giáo trình mở rộng phạm vi sang mạch điện công nghiệp (thiết bị điện cơ, nhà xưởng, tàu bè) và mạch truyền dẫn năng lượng lưới điện quốc gia (ví dụ đường dây 500 kV Bắc - Nam).
Tích hợp phần tử thực tế Song song với các phần tử lý tưởng ($R, L, C$), tài liệu mô tả chi tiết đặc tính kỹ thuật của phần tử thực: điện trở màng gốm, dây quấn, vạch màu chỉ thị dung sai, tụ hóa phân cực, điện áp làm việc cực đại $U_{max}$, cuộn cảm lõi thép kỹ thuật.
Gắn kết ứng dụng công nghiệp Trình bày nguyên lý cặp nhiệt điện dùng trong đo lường nhiệt độ cao tại các lò nung công nghiệp; phương pháp tính tụ bù nâng cao hệ số $\cos\varphi$ nhằm giảm tổn thất trên đường dây truyền tải điện năng.
Liên kết khối chuyên ngành Đóng vai trò cầu nối kiến thức trực tiếp cho 13 môn học/mô đun chuyên môn nghề nối tiếp trong chương trình đào tạo của nhà trường.

Đối tượng sử dụng giáo trình

Giáo trình Mạch điện được thiết kế phục vụ các đối tượng cụ thể:

  • Sinh viên đào tạo chính quy:
    • Sinh viên trình độ Cao đẳng và học viên trình độ Trung cấp chuyên ngành Lắp đặt thiết bị điện, Điện công nghiệp.
    • Sinh viên học môn này ở giai đoạn học kỳ 2 hoặc năm thứ nhất, ngay sau khi hoàn thành các môn học đại cương và môn An toàn điện (ELET5201).
  • Điều kiện tiên quyết (Prerequisites): Người học cần có kiến thức nền tảng về Toán học giải tích cơ bản (đạo hàm, giải hệ phương trình tuyến tính, lượng giác) và kiến thức Vật lý đại cương phần Điện học - Từ học.
  • Giảng viên chuyên ngành: Tài liệu chuẩn để giảng viên biên soạn đề cương chi tiết, thiết kế bài giảng lý thuyết, giáo án tích hợp, phiếu học tập và xây dựng ngân hàng câu hỏi kiểm tra định kỳ cũng như đề thi trắc nghiệm kết thúc môn học.
  • Cán bộ kỹ thuật và người tự học: Kỹ thuật viên, thợ điện tại các xí nghiệp, nhà máy công nghiệp hoặc cơ sở sản xuất có nhu cầu tra cứu phương pháp giải tích mạch điện 1 chiều, mạch xoay chiều và hệ thống điện 3 pha công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên hệ Cao đẳng và Trung cấp nghề Lắp đặt thiết bị điện, Điện công nghiệp tại Trường Cao đẳng Dầu khí và các trường đào tạo nghề kỹ thuật, đồng thời là tài liệu tham khảo cho kỹ thuật viên điện công nghiệp.

2. Cần kiến thức nền nào để học môn học này?

Người học cần nắm vững kiến thức Vật lý phần điện - từ và kiến thức Toán học đại số (phương pháp giải hệ phương trình tuyến tính nhiều ẩn, lượng giác, đạo hàm đơn giản) trước khi tiếp cận môn học.

3. Điểm khác biệt của giáo trình này so với các giáo trình mạch điện khác?

Giáo trình có tính thực hành kỹ thuật cao (tỷ lệ 28 giờ lý thuyết / 28 giờ bài tập, thực hành), chú trọng mô tả cấu tạo và thông số phần tử thực (vạch màu điện trở, tụ hóa, cuộn dây lõi sắt) và hướng thẳng vào các bài toán công nghiệp thực tế như bù hệ số công suất $\cos\varphi$, giải mạch ba pha có trở kháng đường dây.

4. Làm sao để tự học giáo trình này hiệu quả?

Người học nên đọc trước lý thuyết từng chương, tự giải lại các ví dụ mẫu có sẵn lời giải trong bài, sau đó làm toàn bộ câu hỏi và bài tập củng cố cuối mỗi chương. Đối với các mạch phức tạp, cần rèn luyện kỹ năng so sánh việc chọn phương pháp dòng điện nhánh, dòng mạch vòng hay điện thế nút để tối ưu hóa số lượng phương trình.

5. Có tài liệu bổ trợ nào được khuyến nghị kèm theo?

Giáo trình viện dẫn 5 tài liệu tham khảo chuẩn mực để người học mở rộng kiến thức:

  1. Mạch điện 1 – Phạm Thị Cư (chủ biên), NXB Giáo dục, 2000.
  2. Cơ sở Kỹ thuật điện – Hoàng Hữu Thận, NXB Giao thông vận tải, 2000.
  3. Kỹ Thuật Điện – Đặng Văn Đào, NXB Giáo dục, 2004.
  4. Kỹ thuật điện đại cương – Hoàng Hữu Thận, NXB Đại học và Trung học chuyên nghiệp, Hà Nội, 2000.
  5. Bài tập Kỹ thuật điện đại cương – Hoàng Hữu Thận, NXB Đại học và Trung học chuyên nghiệp, Hà Nội, 2004.

Kết luận

Giáo trình Mạch điện của Trường Cao đẳng Dầu khí (Mã môn học: ELEI53132) là tài liệu đào tạo cơ sở cô đọng, cung cấp hệ thống nguyên lý và công cụ phân tích giải tích mạch điện xác lập hoàn chỉnh cho trình độ Cao đẳng kỹ thuật.

Về lộ trình học tập, việc hoàn thành tốt 60 giờ học của mô đun này tạo điều kiện bắt buộc để người học tiến vào các mô đun chuyên sâu của ngành kỹ thuật điện như Máy điện (ELEI56135), Khí cụ điện (ELEI53117), Đo lường điện (ELEI53115) và Trang bị điện (ELET55157). Người học có thể kết hợp nghiên cứu các tài liệu tham khảo của các tác giả Phạm Thị Cư, Đặng Văn Đào, Hoàng Hữu Thận để hoàn thiện năng lực giải tích và ứng dụng kỹ thuật điện trong thực tế công nghiệp.
