Tổng quan về giáo trình

Giáo trình Tự động hóa và điều khiển thiết bị điện là tài liệu học thuật phục vụ giảng dạy và nghiên cứu trong chương trình đào tạo kỹ sư, cử nhân thuộc các chuyên ngành Kỹ thuật Điện, Kỹ thuật Điều khiển và Tự động hóa, và Cơ điện tử. Trong cấu trúc chương trình đào tạo đại học kỹ thuật, học phần này đóng vai trò cầu nối chuyên môn quan trọng: chuyển tiếp từ các khối kiến thức cơ sở cốt lõi (như Máy điện, Khí cụ điện, Cơ sở lý thuyết mạch, Lý thuyết điều khiển tự động) sang các ứng dụng thực tế trong thiết kế, phân tích, lắp ráp và vận hành các hệ thống điều khiển truyền động điện, bảo vệ khí cụ hạ áp và phân phối điện năng công nghiệp.

Mục tiêu học tập (Learning Outcomes) của tài liệu bao gồm:

  • Trang bị khả năng nhận dạng, đọc hiểu và thể hiện các ký hiệu quy chuẩn trên bản vẽ kỹ thuật điện (sơ đồ nguyên lý và sơ đồ lắp ráp).
  • Xây dựng mô hình toán học và hàm truyền đạt của các phần tử cơ bản trong hệ thống điều khiển truyền động (động cơ điện một chiều, động cơ không đồng bộ, máy phát, bộ biến đổi, bộ khuếch đại).
  • Thiết kế, phân tích các mạch nguyên lý điều khiển tự động có tiếp điểm cho các loại máy điện và phụ tải công nghiệp (khởi động, đảo chiều, hãm dừng, chuyển nguồn tự động ATS, điều nhiệt lò sấy, tự động bù công suất phản kháng $\cos\varphi$).
  • Tính toán chọn lựa và phối hợp các thiết bị bảo vệ hạ thế (ngắn mạch, quá dòng, mất kích từ, quá tải nhiệt, bảo vệ 0, bảo vệ hành trình).
  • Nắm vững các tiêu chuẩn kỹ thuật thi công lắp ráp tủ bảng điện công nghiệp về bố trí cơ khí, tỏa nhiệt, quy chuẩn cáp và dây dẫn.

Cấu trúc tài liệu được tiếp cận theo phương pháp kỹ thuật hệ thống: bắt đầu từ khái quát cấu trúc hệ thống tự động hóa (phần điều khiển và phần tác động), mô hình hóa toán học các phần tử, quy chuẩn bản vẽ kỹ thuật, quy tắc vật lý - nhiệt động học trong tủ điện, sau đó đi sâu vào phân tích các mạch chức năng điều khiển cụ thể và phân tích các lỗi thiết kế mạch thường gặp trong thực tế kỹ thuật.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung của giáo trình được tổ chức tuần tự theo logic phát triển từ cơ sở phân tích hệ thống đến thiết kế mạch chi tiết:

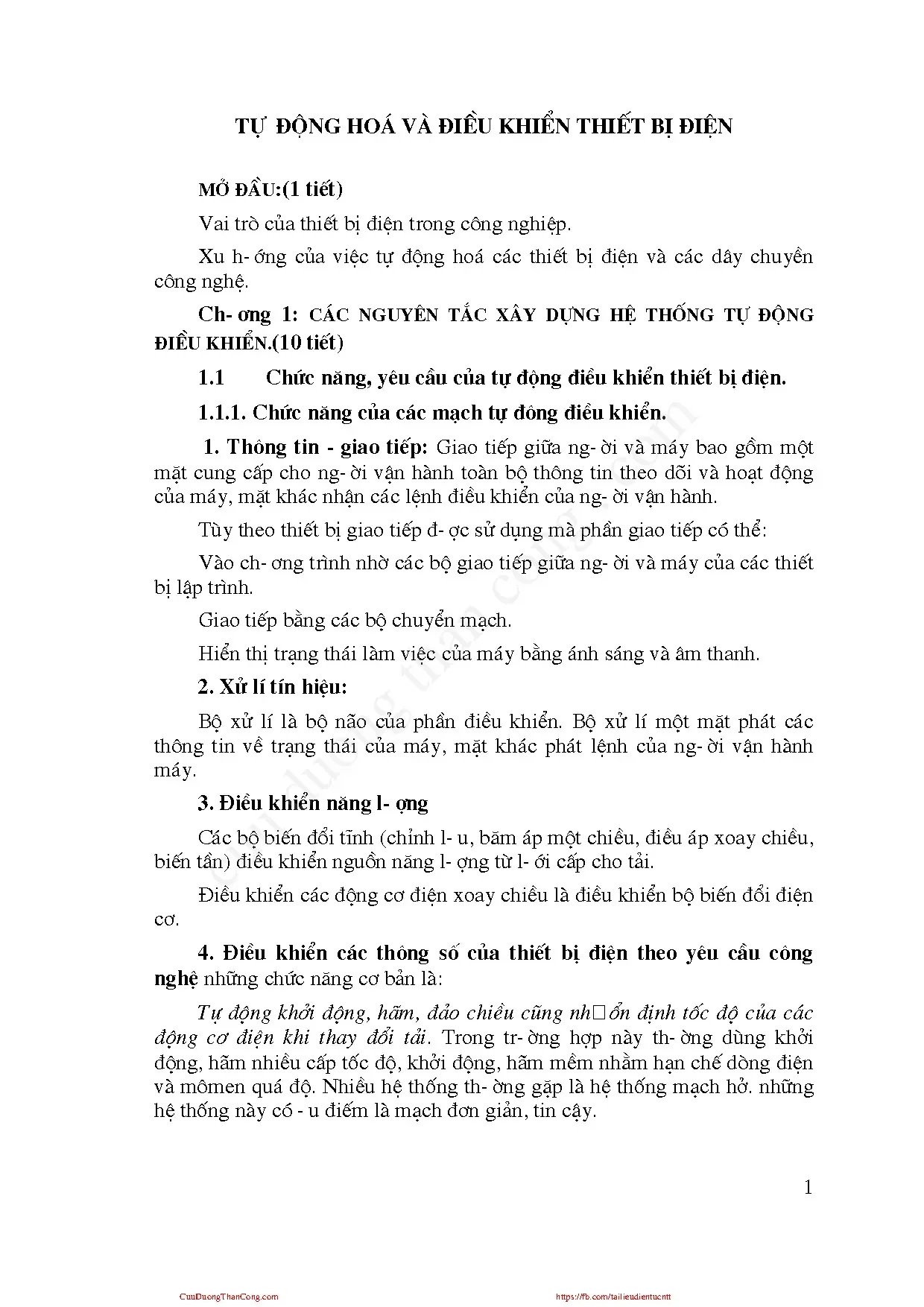

  • Mở đầu và Tổng quan hệ thống: Trình bày vai trò của thiết bị điện trong công nghiệp và xu hướng tự động hóa dây chuyền công nghệ. Xác lập cấu trúc cơ bản của hệ thống gồm hai thành phần: Phần điều khiển (PC - Processing Control) tiếp nhận thông tin, xử lý và ra lệnh; Phần tác động (PO - Power Operation) gồm các thiết bị biến đổi, động cơ và cơ cấu chấp hành (Hình 12.1).
  • Chương 1: Các nguyên tắc xây dựng hệ thống tự động điều khiển:
    • Hàm truyền và mô hình động học (Bảng 1): Mô tả hàm truyền $W(p)$ và các hằng số thời gian của động cơ không đồng bộ có điều khiển, động cơ một pha, động cơ một chiều kích từ độc lập (khi thay đổi điện áp phần ứng, dòng kích từ hoặc tải), động cơ bước (theo phương trình vi phân $J\frac{d^2\theta}{dt^2} + M_c\frac{d\theta}{dt} = M(t)$), máy phát điện một chiều, bộ chỉnh lưu tĩnh, bộ khuếch đại bán dẫn một chiều và xoay chiều.
    • Hệ thống ký hiệu kỹ thuật (Bảng ký hiệu): Quy chuẩn hóa ký hiệu bản vẽ thiết kế gồm nguồn điện, máy điện, máy biến áp, khí cụ đóng cắt, tiếp điểm rơle - công tắc tơ có duy trì trễ, thiết bị bảo vệ và các cơ cấu điều khiển (bằng cam, núm bấm, chìa khóa, mức chất lỏng, nhiệt độ, lưu lượng khí).
    • Kỹ thuật biểu diễn và thi công tủ điện: Phân biệt nét vẽ mạch động lực (nét đậm) và mạch điều khiển (nét mảnh); kỹ thuật phân vùng bản vẽ theo cột (ví dụ 8 cột) và cách tham chiếu chéo tọa độ liên trang (dạng nhóm số $12/5$); quy tắc đánh số đầu dây đẳng thế (A, B, C, R1, 503, 203).
    • Quy chuẩn lắp ráp cơ điện: Bố trí thiết bị theo nguyên tắc trọng lượng (thiết bị nặng như biến áp ở dưới cùng, công tắc tơ ở tầng giữa, rơle nhẹ ở trên), nguyên tắc đối lưu nhiệt (thiết bị ít nhiệt ở dưới, nhiều nhiệt ở trên hoặc nơi thông gió cưỡng bức - Hình 14.4), nguyên tắc nhóm chức năng và họ linh kiện. Tiêu chuẩn vỏ tủ thép tấm dày $\ge 1,5\text{ mm}$, khoảng hở thao tác tay $750 \div 1800\text{ mm}$, khoảng cách mở cửa tủ ($450\text{ mm}$ với tủ $< 3\text{ m}$ và $800\text{ mm}$ với tủ $> 3\text{ m}$), bộ sấy chống ngưng tụ hơi nước $230\text{V AC}$.
    • Phân tích và tổng hợp hệ thống: Phương pháp tuyến tính hóa đặc tính phi tuyến từng đoạn, giải hệ phương trình vi phân bằng toán tử Laplace cho hệ bậc thấp và phương pháp đặc tính tần số logarit (Bode) cho hệ bậc cao.
    • Mạch bảo vệ và liên động hạ thế: Phân tích cấu trúc các mạch bảo vệ 0 (chống tự đóng lại sau mất điện bằng tiếp điểm tự giữ hoặc cổng logic AND), bảo vệ dòng cực đại/ngắn mạch (tính toán dòng khởi động $I_{TĐ} = (1,2 \div 1,3)I_{KĐ}$, dòng cầu chì $I_{CC} > I_{KĐ}/2,5$ khi khởi động $< 5\text{s}$ và $I_{CC} = I_{KĐ}/(1,6 \div 2)$ khi khởi động nặng $> 5\text{s}$), bảo vệ mất kích từ động cơ DC ($R_{kt}$), bảo vệ quá tải bằng rơle nhiệt (RN), bảo vệ hành trình (HTT, HTN).
    • Phân tích mạch lỗi thiết kế: Nhận diện 4 dạng lỗi mạch kinh điển: ghép song song hai cuộn hút có điện cảm lệch nhau gây bão hòa từ trễ nhả; mạch giả xả năng lượng qua cuộn rơle khi đảo khóa chuyển mạch; ngắn mạch hồ quang giữa các tiếp điểm công tắc tơ khi đảo chiều động cơ DC; mạch giả do đèn báo công suất lớn mắc nối tiếp với cuộn hút rơle.
  • Chương 2: Một số hệ thống điều khiển có tiếp điểm:
    • Bốn nguyên tắc điều khiển cơ bản: Điều khiển theo thời gian, tốc độ, dòng điện và quãng đường.
    • Điều khiển động cơ một chiều: Khởi động theo nguyên tắc thời gian qua các cấp điện trở gia tốc (K1, K2, RG1, RG2), đảo chiều và hãm ngược theo tốc độ, hãm động năng (HĐN), hãm cơ khí (PH), điều khiển giảm từ thông để tăng tốc trên tốc độ cơ bản (Hình 22.2, Hình 22.3).
    • Điều khiển động cơ xoay chiều: Phương pháp khởi động động cơ không đồng bộ rotor lồng sóc công suất lớn gồm đổi nối Sao - Tam giác ($Y-\Delta$), mắc thêm cuộn kháng phụ $X_f$ vào stator, khởi động mềm bán dẫn; Mạch điều khiển động cơ rotor dây quấn 2 cấp điện trở qua rơle liên động (RLĐ) cho phép hãm ngược, hãm động năng và đóng lặp lại (Hình kđb5).
    • Hệ thống chuyển nguồn tự động (ATS): Trình tự logic và định thời chuyển mạch lưới - máy phát diesel dự phòng ($T_1 = 5 \div 10\text{s}$ xác nhận mất điện lưới, $T_{11} = 3 \div 5\text{s}$ đề máy phát, $T_2 = 10 \div 30\text{s}$ chạy không tải bôi trơn, $T_3 = 5 \div 10\text{s}$ trễ đóng lưới khi có điện lại, $T_4 = 200 \div 400\text{s}$ chạy không tải làm mát máy trước khi ngắt van nhiên liệu R5).
    • Điều khiển nhiệt độ và Tự động bù công suất phản kháng: Điều khiển lò sấy theo hai ngưỡng $T_{\max}, T_{\min}$; Bù tĩnh công suất phản kháng hạ thế chia nhóm dung lượng không đều $C_1 < C_2 < C_3$, tự động đóng thêm tụ khi $\cos\varphi < 0,85$ và cắt bớt tụ khi $\cos\varphi > 0,96$ có trễ thời gian $R_{th}$ để tránh tác động sai do quá độ.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng lý thuyết và kỹ thuật thông qua các trục nội dung:

  1. Lý thuyết mô hình hóa hệ thống điện cơ: Ứng dụng phép biến đổi Laplace và phương trình vi phân mô tả mối quan hệ động học giữa điện áp, dòng điện, mômen và tốc độ góc của các hệ truyền động điện.
  2. Kỹ thuật điều khiển logic tiếp điểm và rơle: Thiết lập các phương trình đóng cắt, khóa liên động chéo (liên động điện và liên động cơ khí), kỹ thuật duy trì trạng thái và tự giữ.
  3. Tiêu chuẩn kỹ thuật thi công và an toàn điện: Tính toán tiết diện dây dẫn động lực và điều khiển ($S = I/J$), quy định số lõi cáp dự phòng ($\le 4$ lõi: 0; $\le 12$ lõi: tối thiểu 2; $\le 20$ lõi: tối thiểu 4; $> 20$ lõi: tối thiểu 6 lõi), cấp cách điện $0,6/1\text{kV}$ vỏ PVC chậm cháy.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán chọn khí cụ điện (Aptomat, cầu chì, công tắc tơ, rơle nhiệt, rơle thời gian, biến dòng, tụ bù); vẽ và bóc tách sơ đồ nguyên lý, sơ đồ lắp ráp theo tọa độ hàng kẹp.
  • Kỹ năng phân tích (Analytical skills): Khảo sát quá trình quá độ của hệ thống truyền động; dò tìm và xử lý các điểm lỗi mạch, mạch giả phát sinh do hiện tượng cảm ứng điện từ và hồ quang tiếp điểm.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Bố trí không gian tủ điện chuẩn hóa theo luồng khí nóng đối lưu; bấm đầu cốt, phân bó cáp động lực tách biệt cáp điều khiển nhằm chống nhiễu tín hiệu.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm kỹ thuật thực chứng (evidence-based engineering pedagogy), kết hợp giữa suy luận toán học giải tích và quy chuẩn thực nghiệm công nghiệp.

+-------------------------------------------------------------+
| 1. Phân tích hàm truyền & Đáp ứng động học lý thuyết        |
+------------------------------+------------------------------+
                               |
                               v
+-------------------------------------------------------------+
| 2. Thiết kế sơ đồ nguyên lý mạch & Khóa liên động bảo vệ     |
+------------------------------+------------------------------+
                               |
                               v
+-------------------------------------------------------------+
| 3. Tính toán thông số kỹ thuật (Dòng đặt, Định thời, Dây dẫn)|
+------------------------------+------------------------------+
                               |
                               v
+-------------------------------------------------------------+
| 4. Bố trí cơ điện tủ bảng & Rà soát lỗi mạch thực tế         |
+-------------------------------------------------------------+

Bài tập và phân tích trường hợp (Case Studies)

Tài liệu tích hợp các bài toán kỹ thuật gắn liền với thực tế vận hành:

  • Nghiên cứu sự cố mạch giả: Phân tích sơ đồ 2.51 đến 2.54 để sinh viên đánh giá hiện tượng xả năng lượng cảm ứng cuộn dây, hiện tượng quá áp trên cuộn hút rơle và ngắn mạch hồ quang giữa hai công tắc tơ thuận - nghịch.
  • Xây dựng chu trình chuyển nguồn ATS: Phân tích giản đồ thời gian chuyển tải giữa hai nguồn (Hình 25.1), tính toán thời gian chạy không tải làm mát ($T_4$) của động cơ diesel nhằm bảo vệ độ bền cách điện máy phát.
  • Phân bậc dung lượng tụ bù: Tính toán tối ưu hóa phân nhóm tụ $C_1 < C_2 < C_3$ từ tam giác công suất $S, P, Q$, phối hợp logic rơle thời gian $R_{th1}, R_{th2}, R_{th3}$ để đóng/cắt chính xác theo các ngưỡng $\cos\varphi$ xác lập.

Đánh giá và hướng dẫn tự học

  • Phương pháp đánh giá: Kiểm tra thông qua khả năng đọc hiểu bản vẽ chéo cột, tính toán bảo vệ chọn thiết bị, vẽ sơ đồ lắp ráp cơ khí tủ điện và giải thích nguyên lý làm việc của các mạch liên động phức tạp.
  • Hướng dẫn tự học: Người học cần phân tích độc lập chu trình đóng cắt của từng rơle trung gian trong các sơ đồ (ví dụ: chuỗi tác động của rơle RA, RTT, RGkt trong điều khiển động cơ DC), sau đó đối chiếu với các nguyên tắc an toàn đóng cắt và bảo vệ quá tải.

Điểm nổi bật và cập nhật

  1. Chuẩn hóa quy trình thiết kế và thi công tủ điện: Giáo trình không chỉ dừng ở lý thuyết nguyên lý mà cung cấp chi tiết các thông số cơ khí và điện học thực tế:
    • Độ dày vỏ thép chế tạo tủ ($\ge 1,5\text{ mm}$).
    • Độ cao bố trí thiết bị thao tác tay ($750 \div 1800\text{ mm}$).
    • Khoảng cách vùng mở cửa tủ ($450\text{ mm}$ và $800\text{ mm}$).
    • Cấu tạo thanh cái bằng đồng điện phân dẫn điện cao, mạ bạc hoặc thiếc tại bề mặt tiếp xúc, bố trí cách ly chống chạm chập.
  2. Tiếp cận thiết kế chống nhiễu và an toàn nhiệt: Quy định phân tách vật lý giữa bó dây động lực và bó dây điều khiển; quy định lắp đặt cảm biến và thanh điện trở sấy chống ngưng tụ hơi nước $230\text{V AC}$ kèm lưới chắn côn trùng tại các lỗ thông gió.
  3. Mô hình hóa toán học kết hợp phương pháp giải tích: Hệ thống hóa bảng hàm truyền đạt của máy điện và khí cụ bán dẫn (chỉnh lưu, khuếch đại bán dẫn), định hướng xử lý hệ thống phi tuyến bằng phương pháp tuyến tính hóa từng đoạn và phân tích tần số logarit.
  4. Cập nhật công nghệ khởi động bán dẫn: Bên cạnh các phương pháp truyền thống (đổi nối $Y-\Delta$, biến áp tự ngẫu, điện trở phụ), tài liệu đề cập đến phương pháp khởi động mềm bằng Thyristor và điều khiển nhiệt độ liên tục bằng bán dẫn công suất.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Mục đích và Phạm vi sử dụng Yêu cầu kiến thức tiên quyết
Sinh viên Đại học (Năm 3, Năm 4 ngành Điện, Tự động hóa, Cơ điện tử) Sử dụng làm tài liệu học tập chính cho học phần Tự động hóa thiết bị điện, Trang bị điện; làm tài liệu thiết kế đồ án môn học và đồ án tốt nghiệp. Máy điện, Khí cụ điện, Cơ sở lý thuyết mạch, Lý thuyết điều khiển tự động.
Học viên Cao học Tham khảo phương pháp mô hình hóa hàm truyền, tuyến tính hóa hệ thống phi tuyến trong truyền động điện công nghiệp. Giải tích toán học, Toán tử Laplace, Điều khiển phi tuyến.
Giảng viên chuyên ngành Sử dụng làm khung bài giảng lý thuyết, biên soạn bài tập thiết kế mạch và xây dựng nội dung thực hành xưởng tủ bảng điện. Sư phạm kỹ thuật, Tiêu chuẩn thiết kế điện công nghiệp IEC/TCVN.
Kỹ sư & Kỹ thuật viên Tra cứu các tiêu chuẩn lắp ráp tủ điện, quy tắc đánh số dây, sơ đồ hàng kẹp, chu trình ATS và xử lý lỗi mạch điều khiển. Kinh nghiệm đọc bản vẽ kỹ thuật và vận hành hệ thống điện thực tế.

Câu hỏi thường gặp

1. Giáo trình này phù hợp nhất với những môn học nào trong chương trình đào tạo?

Tài liệu được biên soạn phục vụ trực tiếp cho các môn học: Tự động hóa thiết bị điện, Khí cụ điện và trang bị điện, Thiết kế và lắp đặt tủ bảng điện công nghiệp, Hệ thống truyền động điện tự động.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi nghiên cứu giáo trình?

Người học cần nắm vững lý thuyết máy điện (đặc tính cơ của động cơ DC, AC), nguyên lý hoạt động của các khí cụ đóng cắt - bảo vệ cơ bản (Aptomat, Contactor, Rơle nhiệt), toán học vi tích phân và biến đổi Laplace dùng trong xây dựng hàm truyền hệ thống.

3. Giáo trình có điểm gì khác biệt so với các tài liệu lý thuyết điều khiển tự động thuần túy?

Tài liệu kết hợp chặt chẽ giữa toán học điều khiển và kỹ thuật thi công thực tế. Thay vì chỉ phân tích hàm truyền trên mô hình trừu tượng, giáo trình cung cấp quy chuẩn cụ thể về bản vẽ (tọa độ cột liên trang), quy tắc bố trí không gian tủ điện (trọng lượng, phát nhiệt), quy định số lõi cáp dự phòng và nhận diện các lỗi mạch thực tế.

4. Phương pháp nào hiệu quả nhất để tự học các sơ đồ mạch phức tạp trong giáo trình?

Người học nên tiếp cận theo trình tự:

  1. Đọc và nhận dạng danh mục ký hiệu khí cụ trên bản vẽ.
  2. Tách riêng mạch động lực và mạch điều khiển.
  3. Lập bảng trạng thái logic của các tiếp điểm tự giữ, tiếp điểm liên động chéo và các rơle thời gian theo chu trình công nghệ (khởi động $\rightarrow$ duy trì $\rightarrow$ hãm dừng/sự cố).

5. Những tiêu chuẩn kỹ thuật thi công nào trong giáo trình cần lưu ý khi ứng dụng thực tế?

Cần lưu ý các thông số quy định: độ dày vỏ thép tủ ($\ge 1,5\text{ mm}$), chiều cao thao tác tay ($750 \div 1800\text{ mm}$), số lõi dự phòng của cáp điều khiển (tối thiểu 2 lõi cho cáp đến 12 lõi, tối thiểu 4 lõi cho cáp đến 20 lõi), cách phân bố dây động lực và dây điều khiển trong máng rãnh để chống nhiễu và tản nhiệt.

Kết luận

Giáo trình Tự động hóa và điều khiển thiết bị điện cung cấp một hệ thống tri thức hoàn chỉnh từ nền tảng lý thuyết mô hình hóa máy điện, phương pháp tính toán bảo vệ khí cụ hạ thế, đến các quy chuẩn thi công cơ - điện tủ bảng điện công nghiệp. Thông qua việc phân tích chuyên sâu các hệ thống điển hình như khởi động/hãm truyền động điện, hệ thống chuyển đổi nguồn tự động ATS, điều nhiệt lò sấy và tự động bù công suất phản kháng $\cos\varphi$, tài liệu định hình rõ ràng phương pháp tư duy thiết kế mạch và kỹ năng xử lý sự cố thực tế cho người học kỹ thuật. Lộ trình học tập đề xuất là nắm vững cơ sở mô hình hóa toán học, rèn luyện kỹ năng đọc bản vẽ quy chuẩn, làm chủ các mạch chức năng và ứng dụng vào thiết kế thi công tủ điện thực tế.
