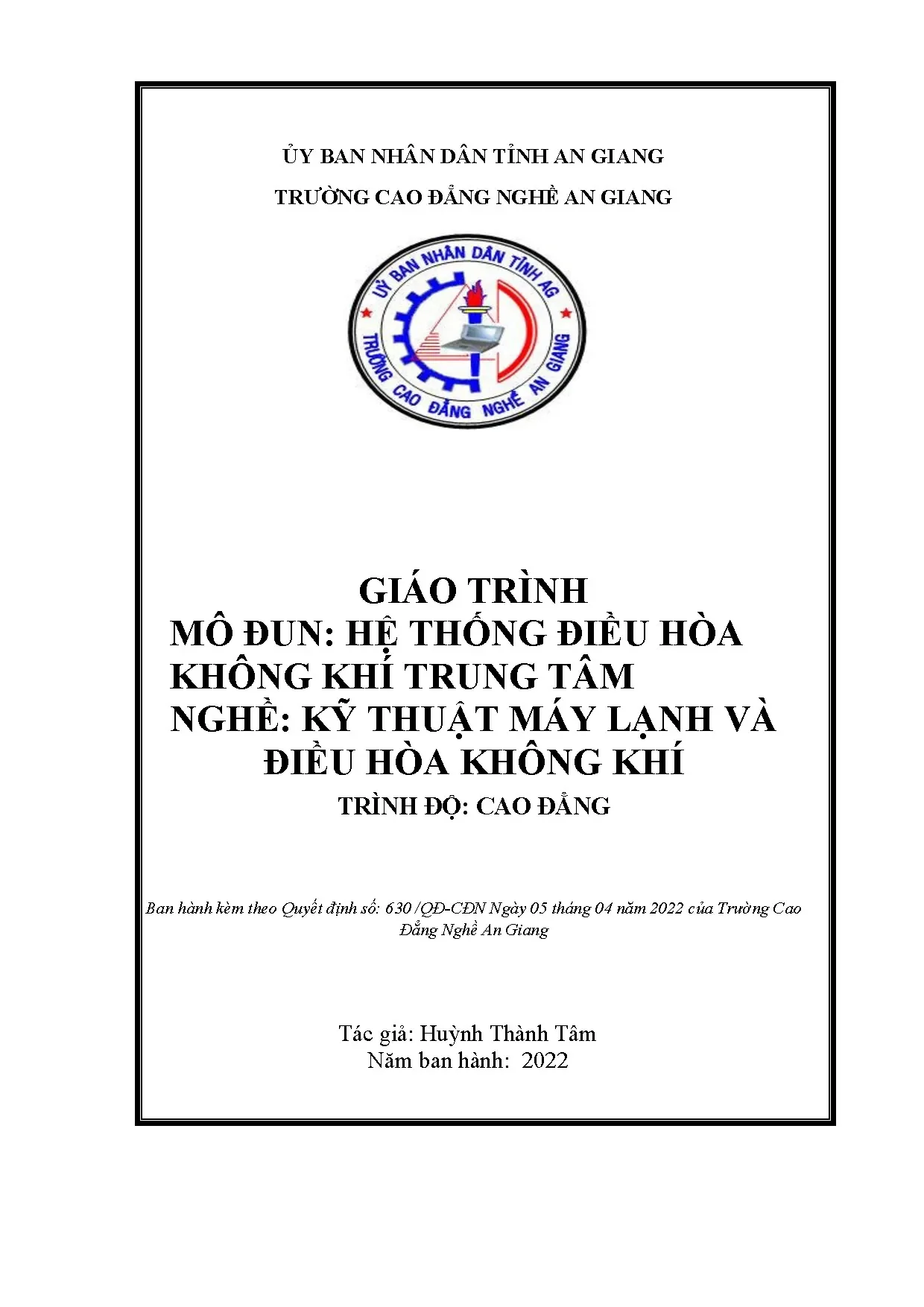

Giáo trình Mô đun: Hệ thống Điều hòa Không khí Trung tâm (Mã mô đun: MĐ 22)

Tổng quan về giáo trình

Giáo trình mô đun "Hệ thống điều hòa không khí trung tâm" (Mã mô đun: MĐ 22) là tài liệu đào tạo chuyên môn thuộc hệ thống giáo trình nghề Kỹ thuật máy lạnh và điều hòa không khí ở trình độ Cao đẳng. Tài liệu được ban hành chính thức theo Quyết định số 630/QĐ-CĐN ngày 05 tháng 04 năm 2022 của Hiệu trưởng Trường Cao đẳng Nghề An Giang, do tác giả Huỳnh Thành Tâm biên soạn.

Về vị trí trong chương trình đào tạo, mô đun MĐ 22 được bố trí giảng dạy sau khi người học đã hoàn thành đầy đủ khối kiến thức cơ sở kỹ thuật và các mô đun chuyên môn nghề bắt buộc. Giáo trình giữ vai trò trang bị kiến thức chuyên sâu về công nghệ làm lạnh công nghiệp quy mô lớn và hệ thống điều khiển tự động hóa điều hòa không khí.

Mục tiêu học tập (Learning Outcomes) của giáo trình tập trung vào ba chuẩn đầu ra chính:

  • Về kiến thức: Trình bày được sơ đồ nguyên lý làm việc của hệ thống điều hòa trung tâm làm lạnh bằng nước (Water Chiller); giải thích được nguyên lý vận hành của các mạch điện động lực và mạch điều khiển tự động hóa trong hệ thống điều hòa không khí trung tâm.
  • Về kỹ năng: Lắp đặt hoàn chỉnh các thiết bị chính (Chiller, FCU, AHU, tháp giải nhiệt, bơm nước, bình giãn nở) và hệ thống đường ống đúng quy trình kỹ thuật; điều chỉnh công suất năng suất lạnh theo phụ tải; tự động hóa hệ thống điều khiển bằng mạch điện chuyên dụng; chạy thử, đo kiểm thông số và xử lý sự cố.
  • Về năng lực tự chủ và trách nhiệm: Hình thành tư duy tổ chức mặt bằng thi công cơ điện lạnh gọn gàng; tuân thủ nghiêm ngặt các quy chuẩn an toàn lao động, làm việc nhóm và giữ tính cẩn thận, chính xác khi thao tác trên thiết bị áp lực và điện áp công nghiệp.

Cấu trúc chương trình có tổng thời lượng 150 giờ, phân bổ thành: 30 giờ lý thuyết, 96 giờ thực hành/thí nghiệm/thảo luận và 24 giờ kiểm tra. Cách tiếp cận của giáo trình đi thẳng vào công nghệ thực tế thông qua việc phân tích trực tiếp các thông số kỹ thuật, bản vẽ thi công và catalogue thiết bị của các nhà sản xuất công nghiệp (Carrier, RINKI). Điểm đặc sắc là giáo trình bám sát khung chương trình quốc gia, dành đến 64% thời lượng cho kỹ năng thực hành và xử lý lỗi kỹ thuật hiện trường.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình bao gồm 8 bài học chuyên đề được sắp xếp theo logic công nghệ từ thiết bị trung tâm, mạng phân phối thủy lực, thiết bị trao đổi nhiệt, đường ống gió cho đến hệ thống điều khiển tự động:

  • Bài 1: Hệ thống điều hòa trung tâm nước (24 giờ: 5 LT, 15 TH, 4 KT): Phân tích sơ đồ nguyên lý máy điều hòa không khí làm lạnh bằng nước (Water Chiller); cấu tạo cụm Chiller máy nén piston nửa kín hãng Carrier (dòng 30HK từ model 30HKA015 đến 30HK160, dải công suất 10 đến 160 ton); cấu tạo dàn lạnh FCU (Fan Coil Unit dòng Carrier 42CLA giấu trần, 42VLA, 42VMA đặt sàn); cấu tạo dàn xử lý không khí AHU (Air Handling Unit dòng Carrier 39F); quy trình khảo sát mặt bằng, lập tiến độ, lắp đặt cụm Chiller, lắp đặt FCU/AHU và chạy thử hệ thống.
  • Bài 2: Lắp đặt hệ thống đường ống dẫn nước (16 giờ: 4 LT, 12 TH): Nguyên lý làm việc của đường ống nước lạnh, nước giải nhiệt, nước ngưng; vật liệu ống (thép đen, thép tráng kẽm, ống đồng loại L rèn); phân tích sơ đồ hồi trực tiếp (Direct Return) và sơ đồ hồi không trực tiếp (Reverse Return); phương pháp tính chọn đường kính ống; quy trình gia công giá treo, giá đỡ, đệm chống rung; quy trình thử kín áp lực và kỹ thuật bọc bảo ôn cách nhiệt bằng mút, styrofor, polyurethan.
  • Bài 3: Tháp giải nhiệt, bình giãn nở và các thiết bị phụ (20 giờ: 4 LT, 12 TH, 4 KT): Cấu tạo và nguyên lý tháp giải nhiệt (Cooling Tower) vỏ composite sợi thủy tinh dòng RINKI FRK-80; công thức tính cân bằng nhiệt thải bình ngưng; cấu tạo và tính toán thể tích bình giãn nở kiểu hở và kiểu kín; cấu tạo phin lọc sấy hạt zêôlit; van tiết lưu tự động (TXV) kiểu cân bằng trong và cân bằng ngoài; búp phân phối lỏng hình đài sen; van chặn, van một chiều chống ngập lỏng và kính xem ga chẩn đoán môi chất.
  • Bài 4: Các loại bơm (12 giờ: 3 LT, 9 TH): Nguyên lý tính chọn lưu lượng và cột áp cho bơm nước lạnh tuần hoàn và bơm nước giải nhiệt qua bình ngưng.
  • Bài 5: Phân loại và đặc điểm hệ thống đường ống gió (20 giờ: 4 LT, 12 TH, 4 KT): Cấu tạo, phân loại các hệ thống kênh dẫn gió cấp, gió hồi và phương pháp gia công lắp đặt tuyến ống gió.
  • Bài 6: Các thiết bị phụ đường ống gió (12 giờ: 2 LT, 6 TH, 4 KT): Cấu tạo và nguyên lý lắp đặt van gió, van dập lửa, bộ tiêu âm, hộp góp gió trên tuyến ống.
  • Bài 7: Miệng thổi và miệng hút không khí – Quạt gió (16 giờ: 4 LT, 12 TH): Đặc tính khí động của các loại cửa gió (miệng thổi khuếch tán, miệng hút) và các loại quạt ly tâm, quạt hướng trục trong hệ thống HVAC.
  • Bài 8: Hệ thống điện và điều khiển tự động trong điều hòa không khí trung tâm (30 giờ: 4 LT, 18 TH, 8 KT): Mạch điện động lực cấp nguồn cho máy nén, bơm, quạt tháp; mạch điều khiển tự động hóa bảo vệ áp suất, nhiệt độ; công tắc chuyển đổi hoán vị thứ tự khởi động máy nén để cân bằng giờ vận hành.
Bài 1: Cụm máy Chiller & Dàn lạnh FCU/AHU (Làm lạnh nước đến 7°C)

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật nhiệt - thủy lực - điều khiển ứng dụng chặt chẽ:

  • Cơ sở nhiệt động lực học và truyền nhiệt: Nguyên lý chu trình máy lạnh nén hơi sử dụng chất tải lạnh trung gian là nước; duy trì nhiệt độ nước lạnh ra khỏi bình bay hơi ở mức $7^\circ\text{C}$ để chống nguy cơ đóng băng gây nổ vỡ ống đồng. Phương trình cân bằng nhiệt tháp giải nhiệt: $$Q_k = C \cdot (h_{k2} - h_{k1})$$ Công thức tính lưu lượng nước làm mát tuần hoàn: $$V = \frac{Q_k}{C \cdot (t_{w2} - t_{w1})}$$ Nhiệt độ nước ra khỏi tháp $t_{w1}$ được đối chiếu với nhiệt độ nhiệt kế ướt $t_u$ qua công thức hiệu suất: $$\eta = \frac{t_{w2} - t_{w1}}{t_{w2} - t_u}$$ với độ chênh lệch thực tế thường cao hơn nhiệt kế ướt từ $3^\circ\text{C}$ đến $5^\circ\text{C}$.
  • Cơ sở tính toán thủy lực đường ống: Tính chọn lưu lượng bơm nước lạnh và bơm giải nhiệt: $$V = \frac{Q}{C_{pn} \cdot \Delta t}$$ (với $C_{pn} = 4{,}186\text{ kJ/kg}\cdot^\circ\text{C}$ và $\Delta t = 5^\circ\text{C}$). Bảng tra hệ số giãn nở thể tích của nước theo dải nhiệt độ từ $5^\circ\text{C}$ ($0{,}02%$) đến $100^\circ\text{C}$ ($4{,}00%$) làm căn cứ tính dung tích bình giãn nở.
  • Nguyên lý cân bằng thủy lực: So sánh động học dòng chảy giữa sơ đồ hồi trực tiếp (đường đi ngắn nhưng trở lực các nhánh không đều, đòi hỏi lắp van cầu cân bằng) và sơ đồ hồi không trực tiếp (tổng chiều dài cấp và hồi của mọi nhánh bằng nhau, cân bằng trở lực và triệt tiêu sai lệch cột áp tĩnh).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác đọc bản vẽ thi công tổng thể và chi tiết; tính chọn vật liệu ống (ống đồng cứng loại L, ống thép mạ kẽm); gia công lắp đặt giá treo đỡ cơ khí có lò xo chống rung; bọc lớp cách nhiệt bằng polyurethan hoặc mút xốp đúng chiều dày để tránh điểm đọng sương; đấu nối tủ điện điều khiển động cơ máy nén, FCU và AHU.
  • Kỹ năng phân tích (Analytical skills): Phân tích và tra cứu bảng thông số kỹ thuật catalog thiết bị công nghiệp; tính toán kiểm tra tổn thất áp suất, lưu lượng gió và tốc độ nước trong ống; tính toán nhiệt độ đọng sương bề mặt bảo ôn; chẩn đoán tình trạng môi chất dựa trên tín hiệu thị giác từ kính xem ga (màu xanh: môi chất khô; màu vàng: chớm lọt ẩm; màu nâu: lọt ẩm nghiêm trọng cần thay hạt hút ẩm zêôlit).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Lập quy trình công nghệ và bảng tiến độ thi công; thử kín hệ thống ống nước bằng bơm áp lực; kiểm tra độ cân bằng điện áp nguồn; vận hành chạy thử hệ thống Water Chiller đạt các thông số chuẩn: dòng điện làm việc $I_{\text{LV}} = I_{\text{ĐM}}$, áp suất bay hơi $P_0 = P_{\text{ĐM}}$, áp suất ngưng tụ $P_k$, nhiệt độ nước lạnh $T_{\text{nl}} = 7^\circ\text{C}$, áp suất nước $P_{\text{nl}} = 1 - 2\text{ at}$.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình được thiết kế theo phương pháp đào tạo tích hợp mô đun (Modular-based Training). Nội dung mỗi bài học được chuẩn hóa thành 4 hợp phần sư phạm thống nhất:

  1. Mục tiêu bài học: Xác định rõ kiến thức, kỹ năng và thái độ an toàn cần đạt.
  2. Nội dung lý thuyết chuyên môn: Trình bày cấu tạo, nguyên lý làm việc và công thức tính chọn.
  3. Quy trình và tiêu chuẩn thực hiện công việc: Mô tả cụ thể danh mục dụng cụ, thiết bị thi công, các bước thao tác và tiêu chuẩn kỹ thuật bắt buộc theo dạng bảng biểu định lượng.
  4. Bảng phân tích lỗi thường gặp, nguyên nhân và biện pháp phòng ngừa: Cung cấp hướng dẫn xử lý trực tiếp các sự cố kỹ thuật xảy ra trong quá trình lắp đặt và chạy thử.

Bài tập và thực hành

Mô đun dành 96 giờ cho các bài tập ứng dụng và thực hành. Hoạt động rèn luyện tay nghề được tổ chức theo hình thức nhóm làm việc (tối đa 5 sinh viên/nhóm). Mỗi nhóm sinh viên trực tiếp thực hiện các bài tập tình huống kỹ thuật bao gồm:

  • Khảo sát thiết bị, đọc bản vẽ thi công và lập bảng dự trù vật tư, dụng cụ, nhân công.
  • Lắp đặt máy lạnh Chiller dạng tủ, căn chỉnh thăng bằng, lắp khớp nối chống rung.
  • Lắp đặt dàn lạnh FCU (dấu trần 42CLA, đặt nền 42VLA), dàn AHU 39F kết nối hệ thống cấp gió.
  • Gia công, lắp đặt tuyến ống nước lạnh, bọc bảo ôn, lắp van một chiều, van chặn, búp phân phối và bình giãn nở.
  • Đấu nối mạch điện, kiểm tra an toàn điện trước khi đóng Aptomat cấp nguồn.
Thành phần học tập Số giờ phân bổ Tỷ lệ (%) Trọng tâm đánh giá
Lý thuyết 30 20% Nguyên lý Chiller, công thức cân bằng nhiệt, sơ đồ thủy lực/điện
Thực hành, thí nghiệm, thảo luận 96 64% Lắp đặt thiết bị, gia công đường ống, thử kín, bọc bảo ôn, đo kiểm
Kiểm tra định kỳ 24 16% Đánh giá năng lực thao tác quy trình, vận hành và xử lý sự cố
Tổng cộng 150 100% Chuẩn đầu ra Mô đun MĐ 22

Phương pháp đánh giá kết quả

Đánh giá học phần được thực hiện thông qua kết hợp 2 tiêu chí bắt buộc:

  • Đánh giá kỹ năng thực hành: Kiểm tra thao tác lắp đặt đúng quy trình, độ kín mối nối áp lực, độ thẩm mỹ kỹ thuật của lớp bọc bảo ôn, mức độ an toàn lao động và các thông số đo kiểm khi chạy thử máy thực tế.
  • Đánh giá kiến thức lý thuyết: Sinh viên trình bày trực tiếp nguyên lý làm việc của hệ thống trên thiết bị thật tại xưởng và trả lời từ 1 đến 2 câu hỏi vấn đáp chuyên sâu từ giảng viên chuyên trách.
  • Kiểm tra định kỳ: Hệ thống phân bổ 24 giờ kiểm tra chia đều sau các bài học then chốt (Bài 1, Bài 3, Bài 5, Bài 6, Bài 8) nhằm kiểm soát lũy tiến năng lực thực hành.

Điểm nổi bật và cập nhật

Tích hợp dữ liệu kỹ thuật công nghiệp thực tế

Giáo trình loại bỏ các mô tả mang tính trừu tượng bằng cách đưa trực tiếp các bảng thông số kỹ thuật, catalogue tra cứu từ các hãng chế tạo thiết bị lạnh công nghiệp:

  • Dòng Chiller giải nhiệt nước Carrier 30HK: Cung cấp chi tiết bảng thông số công suất lạnh ($Q_o$), công suất giải nhiệt ($Q_k$), công suất điện tiêu thụ ($N$) theo từng mức nhiệt độ nước giải nhiệt ra khỏi Chiller ($t"_{\text{gn}}$ từ $30^\circ\text{C}$ đến $45^\circ\text{C}$) cho 11 model máy nén piston nửa kín từ 30HKA015 đến 30HK160.
  • Dàn lạnh FCU Carrier 42CLA / 42VLA / 42VMA: Cung cấp đầy đủ thông số lưu lượng gió ở 3 cấp tốc độ (cao, trung bình, thấp), kích thước quạt ly tâm lồng sóc ($\Phi144 \times 165{,}5\text{L}$ mm), công suất quạt, mật độ 12 cánh/inch, công suất lạnh nhiệt hiện và nhiệt toàn phần.
  • Dàn xử lý không khí AHU Carrier 39F: Dữ liệu diện tích bề mặt, lưu lượng gió $L_k$ ở tốc độ $2{,}5\text{ m/s}$ tương ứng với các tùy chọn 4, 6, 8 dãy ống và mật độ cánh 315 hoặc 551 cánh/m.
  • Tháp giải nhiệt RINKI (Hồng Kông): Thông số dòng tháp composite CTI, phân tích chi tiết cơ cấu 4 ống rải nước phản lực tự xoay và cấu tạo quạt hướng trục sải cánh lớn chịu ẩm.

Cập nhật xu hướng công nghệ và tiết kiệm năng lượng

  • Điều khiển phụ tải theo bước: Phân tích cơ chế giảm tải từ 3 đến 5 cấp trên một máy nén và giải pháp ghép song song nhiều cụm Chiller nhằm tối ưu hóa điện năng khi non tải.
  • Bảo vệ chống đóng băng và chống ngập lỏng: Cơ chế duy trì nước lạnh không dưới $7^\circ\text{C}$ và ứng dụng van một chiều tại đầu đẩy máy nén để ngăn chặn sự ngưng tụ môi chất gây phá hủy clăppê khi hệ thống dừng hoặc khởi động tổ máy song song.
  • Kỹ thuật chẩn đoán trực quan: Ứng dụng vòng chỉ thị màu trên kính xem ga và phân tích nguyên lý hoạt động của van tiết lưu cân bằng ngoài có ống mao nối tín hiệu áp suất đầu ra dàn bay hơi.

Đối tượng sử dụng giáo trình

Sinh viên chuyên ngành kỹ thuật

  • Đối tượng: Sinh viên năm thứ 2 và năm thứ 3 bậc Cao đẳng nghề theo học ngành Kỹ thuật máy lạnh và điều hòa không khí tại Trường Cao đẳng Nghề An Giang cũng như các trường cao đẳng, trung cấp kỹ thuật trên toàn quốc.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học thuộc khối kiến thức cơ sở (Nhiệt kỹ thuật, Kỹ thuật điện - Điện tử cơ bản, Cơ lưu chất) và các mô đun kỹ thuật lạnh cơ sở (nguyên lý chu trình lạnh, kỹ thuật gia công đường ống, lắp đặt máy điều hòa cục bộ).

Giảng viên và cán bộ đào tạo nghề

  • Sử dụng làm giáo trình giảng dạy chuẩn hóa theo chương trình khung quốc gia.
  • Căn cứ vào bảng danh mục dụng cụ, thiết bị và các bước thao tác mẫu để thiết kế bài giảng tích hợp, phiếu hướng dẫn thực hành xưởng và xây dựng thang điểm kiểm tra kỹ năng tay nghề.

Tài liệu tham khảo và tự học cho kỹ thuật viên

  • Cán bộ kỹ thuật, kỹ sư giám sát và thợ thi công tại các công trình cơ điện lạnh (M&E) sử dụng giáo trình để tra cứu quy trình lắp đặt giá đỡ chống rung, công thức thủy lực tính chọn đường ống, quy chuẩn bọc bảo ôn chống đọng sương và phương pháp khắc phục các sự cố vận hành Chiller.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn phù hợp cho đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên bậc Cao đẳng nghề chuyên ngành Kỹ thuật máy lạnh và điều hòa không khí. Đồng thời, nội dung thực hành chi tiết cũng phù hợp làm tài liệu hướng dẫn kỹ thuật cho thợ thi công và kỹ thuật viên bảo trì hệ thống HVAC công nghiệp.

2. Người học cần hoàn thành các kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành khối kiến thức cơ sở kỹ thuật (Điện kỹ thuật, Nhiệt động học ứng dụng) và các mô đun chuyên môn nghề bắt buộc về nguyên lý hệ thống lạnh cơ bản, an toàn lao động trong môi trường áp lực và kỹ năng gia công cơ khí đường ống.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu lý thuyết điều hòa không khí thông thường?

Giáo trình dành 64% tổng thời lượng (96/150 giờ) cho thực hành thao tác, xây dựng quy trình lắp đặt dưới dạng bảng chuẩn hóa chi tiết từng bước, đồng thời tích hợp trực tiếp bảng thông số kỹ thuật, catalogue của các hãng sản xuất thiết bị thực tế (Carrier 30HK, Carrier 42CLA, RINKI FRK-80).

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao nhất?

Người học cần đối chiếu chặt chẽ sơ đồ nguyên lý lý thuyết với các bảng quy trình thao tác và bảng phân tích lỗi hỏng hóc trong từng bài; kết hợp đọc hiểu bản vẽ lắp đặt thực tế và tập tra cứu các thông số công suất, lưu lượng trên bảng catalogue mẫu được cung cấp trong sách.

5. Giáo trình có cung cấp các bảng tra cứu và tài liệu bổ trợ chuyên ngành không?

Có. Giáo trình tích hợp sẵn bảng thông số kỹ thuật Chiller Carrier 30HK (10–160 ton), bảng đặc tính quạt và dàn ống FCU Carrier 42CLA/VLA/VMA, bảng lưu lượng AHU Carrier 39F, bảng giãn nở thể tích của nước từ $5^\circ\text{C}$ đến $100^\circ\text{C}$, và bảng màu tiêu chuẩn trên kính xem ga để chẩn đoán độ ẩm môi chất.

Kết luận

Giáo trình mô đun "Hệ thống điều hòa không khí trung tâm" (MĐ 22) do tác giả Huỳnh Thành Tâm biên soạn tại Trường Cao đẳng Nghề An Giang là tài liệu đào tạo nghề mang tính chuẩn hóa cao, kết hợp chặt chẽ giữa cơ sở lý thuyết nhiệt - thủy lực và quy trình công nghệ lắp đặt cơ điện lạnh thực tế.

Lộ trình học tập đề xuất cho người học:

  1. Nắm vững nguyên lý hệ thống làm lạnh nước Chiller, dàn trao đổi nhiệt FCU và AHU (Bài 1).
  2. Làm chủ kỹ thuật tính toán, thi công mạng đường ống dẫn nước, bọc bảo ôn và lắp đặt bơm tuần hoàn (Bài 2, Bài 4).
  3. Lắp đặt, tính chọn tháp giải nhiệt RINKI, bình giãn nở và hệ thống van, thiết bị phụ trợ (Bài 3).
  4. Khảo sát, gia công tuyến ống gió, miệng thổi, miệng hút và quạt thông gió (Bài 5, Bài 6, Bài 7).
  5. Lắp đặt, vận hành mạch điện động lực và hệ thống điều khiển tự động hóa Chiller (Bài 8).

Người học nên kết hợp nghiên cứu giáo trình cùng hệ thống tiêu chuẩn kỹ thuật thi công đường ống áp lực và tài liệu hướng dẫn lắp đặt (Installation Manual) từ các nhà chế tạo thiết bị HVAC công nghiệp để hoàn thiện toàn diện năng lực nghề nghiệp.
