Tổng quan về giáo trình

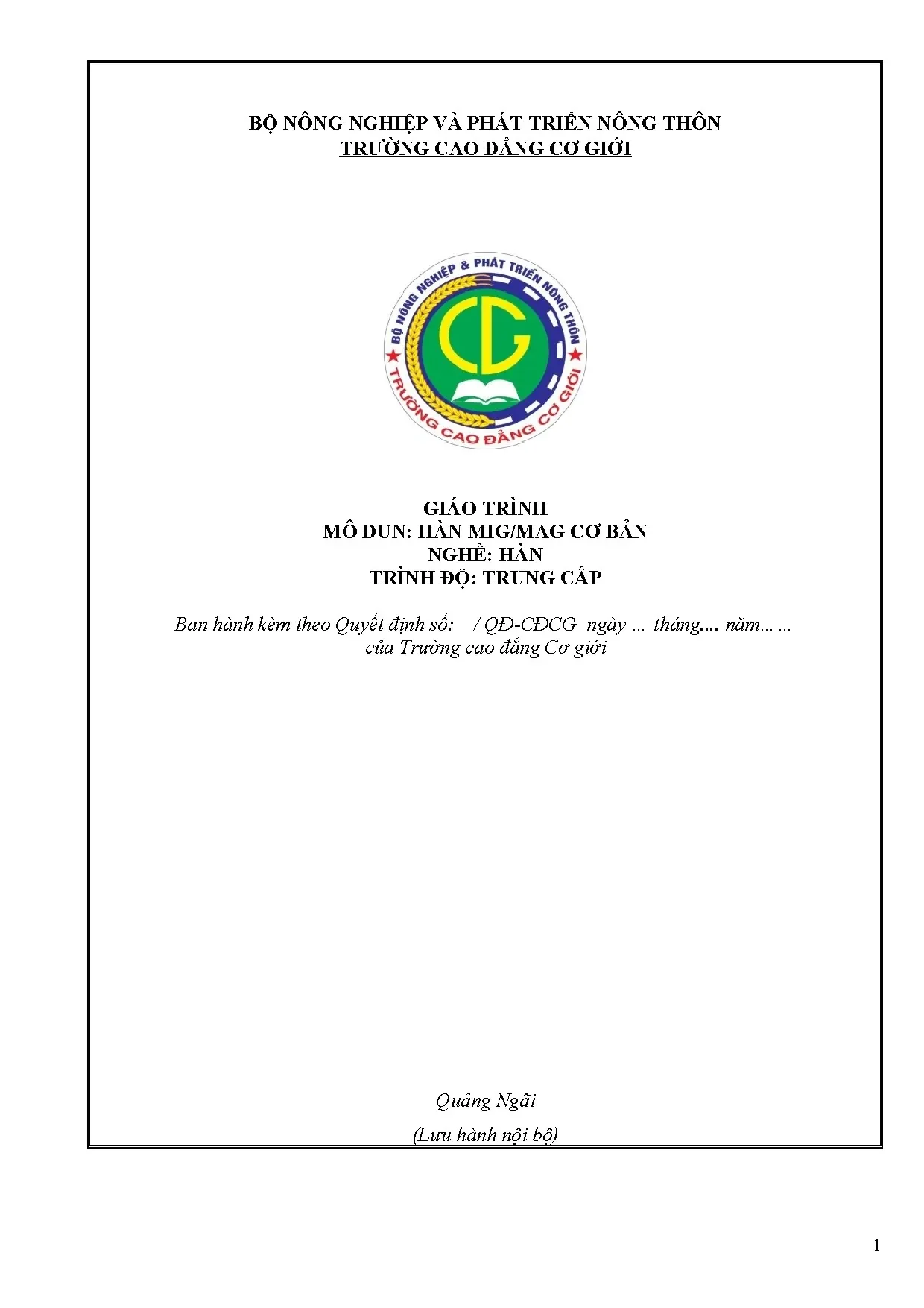

Giáo trình Mô đun: Hàn MIG/MAG cơ bản (Mã số: MĐ20) là tài liệu đào tạo chuyên ngành bắt buộc thuộc chương trình khung nghề Hàn trình độ Trung cấp, ban hành bởi Trường Cao đẳng Cơ giới Quảng Ngãi (Bộ Nông nghiệp và Phát triển Nông thôn) do ThS. Nguyễn Văn Chung làm chủ biên. Trong khung cấu trúc chương trình đào tạo gồm 24 môn học và mô đun (tổng thời lượng 1905 giờ, 83 tín chỉ), mô đun MĐ20 được bố trí giảng dạy sau hoặc song song với các môn học kỹ thuật cơ sở (từ MH07 đến MH14 như Vẽ kỹ thuật cơ khí, Dung sai lắp ghép, Vật liệu cơ khí, Cơ kỹ thuật, Kỹ thuật điện, Kỹ thuật an toàn, Quy trình hàn) và các mô đun thực hành chế tạo phôi, gá lắp kết cấu, hàn hồ quang tay (MĐ15 đến MĐ19).

Mô đun hướng tới việc hình thành hệ thống chuẩn đầu ra cụ thể:

  • Về kiến thức: Học viên trình bày được nguyên lý làm việc của thiết bị hàn GMAW; giải thích đặc điểm, phạm vi ứng dụng của khí trơ (MIG) và khí hoạt tính (MAG); nhận biết các loại dây hàn và khí bảo vệ; tính toán, thiết lập thông số chế độ hàn phù hợp với chiều dày và cơ tính của vật liệu.
  • Về kỹ năng: Vận hành thành thạo hệ thống thiết bị và dụng cụ hàn; thực hiện chính xác các đường hàn góc và hàn giáp mối trên thép carbon thấp tại các vị trí 1F, 1G, 2F, 3F bảo đảm yêu cầu kỹ thuật; kiểm tra, phát hiện và xử lý khuyết tật mối hàn.
  • Về năng lực tự chủ và trách nhiệm: Tuân thủ các quy định về an toàn lao động, phòng chống cháy nổ và vệ sinh công nghiệp trong môi trường phân xưởng.

Giáo trình được thiết kế theo cách tiếp cận tích hợp mô-đun hóa, kết hợp giữa cơ sở lý thuyết hồ quang nóng chảy và 150 giờ thực hành trực tiếp tại xưởng. Điểm đặc thù của tài liệu là sự chuẩn hóa các thông số công nghệ theo tiêu chuẩn quốc tế (AWS, ASME), cung cấp hệ thống dữ liệu kỹ thuật về tốc độ cấp dây, lưu lượng khí và chuyển dịch kim loại phục vụ trực tiếp cho sản xuất cơ khí.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình MĐ20 bao gồm 6 bài học chính với logic phát triển từ cơ sở nguyên lý, vận hành thiết bị đến thực hiện các liên kết hàn theo cấp độ khó tăng dần:

  1. Bài 1: Những kiến thức cơ bản về hàn MIG, MAG (15 giờ - 14 LT, 1 TH): Trình bày định nghĩa phương pháp GMAW (Gas Metal Arc Welding), sự khác biệt giữa MIG (sử dụng khí trơ như Ar, He) và MAG (sử dụng khí hoạt tính như $\text{CO}_2$, hỗn hợp $\text{Ar} + \text{CO}_2$, $\text{Ar} + \text{O}_2$); phân loại dây hàn theo tiêu chuẩn AWS (ER70S-3, ER70S-6, ER4043, ER5356...); phân tích 5 dạng chuyển dịch kim loại lỏng; phân loại khuyết tật mối hàn (nứt, rỗ khí, không ngấu, cháy chân, bắn tóe) cùng các yếu tố an toàn lao động và bảo vệ sức khỏe người thợ.
  2. Bài 2: Vận hành máy hàn MIG, MAG (5 giờ - 2 LT, 2 TH, 1 KT): Cấu tạo hệ thống trạm hàn (nguồn hàn đặc tính CV, bộ cấp dây 2 con lăn hoặc 4 con lăn, van giảm áp lưu kế phao, súng hàn làm mát bằng khí hoặc nước); chu trình điều khiển cò súng 2T và 4T; phương pháp thiết lập phần nhô điện cực (stickout từ 5 đến 25 mm tùy đường kính dây); các quỹ đạo chuyển động mỏ hàn (đường thẳng, răng cưa, bán nguyệt, đường tròn).
  3. Bài 3: Hàn liên kết góc thép các bon thấp – vị trí hàn (1F) (38 giờ - 1 LT, 36 TH, 1 KT): Kỹ thuật gá lắp, đính phôi, chọn chế độ hàn cho mối hàn góc ở vị trí hàn bằng (1F), kỹ thuật giữ góc mỏ hàn và điều chỉnh vũng hàn.
  4. Bài 4: Hàn giáp mối thép các bon thấp – Vị trí hàn (1G) (40 giờ - 1 LT, 38 TH, 1 KT): Kỹ thuật chuẩn bị mép hàn (không vát mép hoặc vát mép chữ V), kiểm soát khe hở đáy, kỹ thuật hàn lót đáy và hàn phủ lớp ngấu ở vị trí hàn bằng (1G).
  5. Bài 5: Hàn liên kết góc thép các bon thấp – vị trí hàn (2F) (38 giờ - 1 LT, 36 TH, 1 KT): Kỹ thuật hàn góc ở vị trí hàn ngang (2F), kỹ thuật khống chế kim loại lỏng chảy xệ do trọng lực, thao tác điều chỉnh góc độ mỏ hàn và tốc độ di chuyển.
  6. Bài 6: Hàn liên kết góc thép các bon thấp – vị trí hàn (3F) (40 giờ - 1 LT, 38 TH, 1 KT): Kỹ thuật hàn liên kết góc ở vị trí hàn đứng (3F) theo chiều từ dưới lên (vertical-up) hoặc từ trên xuống (vertical-down), kiểm soát năng lượng đường và độ điền đầy chân mối hàn.

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống lý thuyết chuyên sâu về luyện kim và điện học ứng dụng trong công nghệ hàn:

  • Cơ chế chuyển dịch kim loại lỏng:
    • Chuyển dịch ngắn mạch (Short-circuit transfer): Tần số ngắn mạch từ 20 đến 250 lần/giây, hoạt động dưới tác dụng của hiệu ứng co thắt từ Pinch, phù hợp với vật liệu mỏng và mọi tư thế hàn.
    • Chuyển dịch cầu - giọt lớn (Globular transfer): Xuất hiện khi dùng $100%\ \text{CO}_2$ ở dải dòng điện trung bình, giọt kim loại có kích thước lớn hơn đường kính dây hàn, gây bắn tóe cao.
    • Chuyển dịch tia dọc trục (Spray transfer): Hình thành khi dòng hàn vượt qua ngưỡng chuyển tiếp trong môi trường giàu khí Argon ($>80%$), hồ quang ổn định, hiệu suất sử dụng dây hàn đạt trên $98%$.
    • Chuyển dịch dòng xung (Pulsed spray transfer): Kết hợp giữa dòng đáy và dòng đỉnh xung, cho phép hàn ở mọi tư thế mà không gây bắn tóe.
    • Dịch chuyển hồ quang xoáy: Ứng dụng khi $U > 40\text{V}$, $I > 400\text{A}$ cho các kết cấu dày.
  • Quan hệ thông số công nghệ: Nguồn điện hàn sử dụng đặc tính ngoài cứng (Constant Voltage - CV), phân cực một chiều nghịch (DCEP). Mối liên hệ toán học giữa điện áp hồ quang ($U_h$) và cường độ dòng điện hàn ($I_h$) được xác lập qua công thức: $$U_h = 14 + 0{,}05 \cdot I_h$$ $$I_h = (U_h - 14) \times 20$$
  • Hệ thống khí bảo vệ: Tính chất vật lý của $\text{CO}_2$ (độ tinh khiết $\ge 99{,}5%$, lượng hơi nước $\le 0{,}18\text{ g/m}^3$, khối lượng riêng $1{,}97686\text{ g/l}$), khí Argon (năng lượng ion hóa $15{,}7\text{ eV}$), khí Helium và các tỷ lệ phối trộn ($75%\text{Ar} + 25%\text{CO}_2$, $98%\text{Ar} + 2%\text{CO}_2$, $75%\text{He} + 25%\text{Ar}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Căn chỉnh lưu lượng khí bảo vệ qua van giảm áp lưu kế phao (từ 10 đến 25 lít/phút); thiết lập khoảng cách phần nhô điện cực theo đường kính dây ($0{,}5 - 0{,}8\text{ mm} \to 5 - 15\text{ mm}$; $1{,}0 - 1{,}2\text{ mm} \to 8 - 20\text{ mm}$; $1{,}6 - 2{,}0\text{ mm} \to 15 - 25\text{ mm}$); làm chủ các kiểu dao động mỏ hàn (đường thẳng, răng cưa, bán nguyệt, đường tròn) theo từng vị trí liên kết.
  • Kỹ năng phân tích (Analytical skills): Đọc bản vẽ kết cấu hàn; xác định nguyên nhân và đưa ra giải pháp khắc phục các khuyết tật: nứt nóng ($> 1000^\circ\text{C}$), nứt nguội ($< 1000^\circ\text{C}$), nứt đuôi lửa (crater crack), nứt vùng ảnh hưởng nhiệt (HAZ), rỗ khí do bề mặt bẩn/ẩm, hiện tượng cháy chân do dòng quá lớn hoặc đưa mỏ hàn sai góc độ.
  • Kỹ năng nghề nghiệp thực tế (Practical competencies): Chuẩn bị bề mặt kim loại cơ bản; gá đặt đồ gá phôi hàn; kiểm tra kích thước hình học mối hàn bằng thước đo chuyên dụng; xử lý tình huống dừng - ngắt hồ quang an toàn.

Phương pháp giảng dạy và học tập

Mô đun áp dụng mô hình giảng dạy tích hợp lấy người học làm trung tâm, kết hợp giữa thuyết trình kỹ thuật, thị phạm thao tác mẫu và thực hành tại xưởng:

Yếu tố đào tạo Quy cách tổ chức và thực hiện
Phương pháp giảng dạy Giáo viên sử dụng máy chiếu (projector), tranh vẽ cấu tạo trạm hàn; diễn giải ngắn gọn nguyên lý; thực hiện thao tác mẫu trực tiếp trên máy hàn MIG/MAG; theo dõi và hướng dẫn sửa sai tại chỗ cho từng học viên.
Tổ chức lớp học Chia nhóm nhỏ từ 2 đến 3 người học/vị trí hàn để phối hợp chuẩn bị phôi, gá lắp, luân phiên thao tác hàn và ghi chép nhật ký bài tập.
Phân bổ thời lượng Tổng thời lượng 180 giờ: Lý thuyết 20 giờ ($11{,}1%$), Thực hành/Thí nghiệm 150 giờ ($83{,}3%$), Kiểm tra định kỳ và kết thúc 10 giờ ($5{,}6%$).
Quy định chuyên cần Người học phải tham dự tối thiểu $70%$ số giờ giảng tích hợp. Học viên vắng mặt trên $30%$ thời lượng bắt buộc phải học lại toàn bộ mô đun.
Tổng thời lượng: 180 giờ

Phương thức kiểm tra và đánh giá kết quả học tập được áp dụng theo Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội:

  • Điểm đánh giá quá trình (Trọng số 40%): Bao gồm điểm kiểm tra thường xuyên (hệ số 1, thực hiện 2 bài kiểm tra vấn đáp/trắc nghiệm/thực hành sau 10 giờ đầu) và điểm kiểm tra định kỳ (hệ số 2, thực hiện 4 bài kiểm tra sau 30 giờ thực hành tại mỗi nội dung bài học).
  • Điểm thi kết thúc mô đun (Trọng số 60%): Bài kiểm tra tích hợp gồm lý thuyết tổng hợp và bài thực hành thực hiện một liên kết hàn hoàn chỉnh (1F, 1G, 2F hoặc 3F) sau 180 giờ đào tạo.
  • Thang điểm: Tính theo thang điểm 10 (từ 0 đến 10), làm tròn đến một chữ số thập phân.

Hướng dẫn tự học: Học viên nghiên cứu trước tài liệu giáo trình và phiếu học tập trước khi vào xưởng; chủ động tra cứu các tiêu chuẩn mối hàn từ thư viện và các nguồn tài liệu kỹ thuật; thảo luận nhóm để giải quyết các tình huống khuyết tật mối hàn phát sinh trong ca thực hành.

Điểm nổi bật và cập nhật

Nội dung giáo trình được chuẩn hóa dựa trên các hệ thống tiêu chuẩn kỹ thuật quốc tế và tài liệu chuyên ngành hiện đại:

  • Tích hợp tiêu chuẩn phân loại AWS (American Welding Society): Giáo trình hệ thống hóa các quy cách mã hóa dây hàn cho nhiều nhóm kim loại khác nhau theo hệ thống AWS:
    • Thép carbon và thép hợp kim: AWS A5.18 (ER70S-1, ER70S-3, ER70S-6), AWS A5.28 (ER80S-D2, ER80S-Ni1, ER100S-G).
    • Thép không gỉ Austenit: AWS A5.9 (ER308, ER316, ER321, ER347).
    • Nhôm và hợp kim nhôm: AWS A5.10 (ER1100, ER4043, ER5183, ER5356, ER5556).
    • Đồng, Magie, Titan và hợp kim niken (Monel, Inconel): AWS A5.7, A5.19, ERCuSi-A, ERNiCu-7.
  • Cập nhật công nghệ bảo vệ vũng hàn đa nguyên: Thay vì chỉ tập trung vào khí $\text{CO}_2$ truyền thống, giáo trình bổ sung dữ liệu kỹ thuật về các hỗn hợp khí nhị nguyên và tam nguyên ($90%\text{He} + 7{,}5%\text{Ar} + 2{,}5%\text{CO}_2$; $60-70%\text{He} + 25-35%\text{Ar} + 4-5%\text{CO}_2$) nhằm tối ưu hóa độ ngấu, giảm thiểu văng tóe và kiểm soát bề rộng mối hàn khi gia công thép chịu lực và kim loại màu.
  • Tham chiếu tiêu chuẩn đánh giá tay nghề quốc tế: Nội dung thực hành và yêu cầu nghiệm thu mối hàn được xây dựng bám sát các tiêu chuẩn quốc tế như ASME Section IX (Welding and Brazing Qualifications), AWS D1.1 (Structural Welding Code - Steel), TWI (Welding Inspection Services), cùng các hiệp hội đăng kiểm hàng hải quốc tế (ABS, DNV, BV, LR, IIW).
  • Ứng dụng thực tiễn công nghiệp: Giáo trình phục vụ trực tiếp yêu cầu kỹ thuật trong các lĩnh vực chế tạo cơ khí, công nghiệp đóng tàu, lắp đặt kết cấu bồn bể áp lực và công trình năng lượng, lọc hóa dầu.

Đối tượng sử dụng giáo trình

Giáo trình Mô đun Hàn MIG/MAG cơ bản được biên soạn phục vụ các nhóm đối tượng cụ thể:

  • Người học chính khóa: Học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng nghề Hàn hoặc ngành Công nghệ Kỹ thuật Cơ khí tại các cơ sở giáo dục nghề nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành hoặc có kiến thức nền tảng tương đương các học phần:
    • Lý thuyết cơ sở: MH07 (Vẽ kỹ thuật cơ khí), MH08 (Dung sai lắp ghép và đo lường kỹ thuật), MH09 (Vật liệu cơ khí), MH10 (Cơ kỹ thuật), MH11 (Kỹ thuật điện - Điện tử công nghiệp), MH12 (Kỹ thuật an toàn và bảo hộ lao động), MH13 (Quy trình hàn).
    • Mô đun thực hành bổ trợ: MĐ15 (Chế tạo phôi hàn), MĐ16 (Gá lắp kết cấu hàn), MĐ17 (Hàn hồ quang tay cơ bản).
  • Giảng viên và cán bộ quản lý đào tạo: Sử dụng làm căn cứ chuyên môn để lập kế hoạch giảng dạy, biên soạn giáo án tích hợp, thiết kế đề thi kết thúc mô đun và chuẩn hóa danh mục vật tư, thiết bị thực hành tại xưởng.
  • Tự học và tham khảo kỹ thuật: Thợ hàn tại các nhà máy cơ khí, kỹ thuật viên giám sát quy trình hàn có thể sử dụng tài liệu để tra cứu thông số điện áp, cường độ dòng hàn, tốc độ khí và quy trình xử lý khuyết tật theo chuẩn công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn làm giáo trình giảng dạy cốt lõi cho học sinh, sinh viên hệ đào tạo Trung cấp nghề Hàn, đồng thời làm tài liệu tham khảo cho thợ hàn cơ khí muốn chuẩn hóa kỹ năng hàn bán tự động GMAW.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần nắm vững kiến thức vẽ kỹ thuật, tính chất kim loại cơ bản, an toàn điện - cơ khí, kỹ thuật chế tạo phôi, thao tác gá lắp kết cấu và nguyên lý hồ quang điện từ các môn học MH07 đến MH13 và MĐ15 đến MĐ17.

3. Điểm khác biệt giữa phương pháp hàn MIG và MAG trong giáo trình là gì?

Phương pháp MIG sử dụng khí trơ (Argon, Helium) không phản ứng hóa học với vũng hàn lỏng, dùng chủ yếu cho hợp kim màu và thép không gỉ. Phương pháp MAG sử dụng khí hoạt tính ($\text{CO}_2$ hoặc hỗn hợp $\text{CO}_2 + \text{Ar} + \text{O}_2$) có tác dụng đẩy không khí và tham gia phản ứng luyện kim, dùng chủ yếu cho thép carbon và thép hợp kim thấp.

4. Làm sao để tự học và rèn luyện kỹ năng hiệu quả qua giáo trình?

Học viên cần nghiên cứu kỹ mối quan hệ giữa các thông số chế độ hàn ($U_h$, $I_h$, tốc độ cấp dây, lưu lượng khí, chiều dài phần nhô điện cực), chuẩn bị đầy đủ bảo hộ lao động và đối chiếu ngoại dạng mối hàn thực hành với bảng mô tả khuyết tật trong Bài 1 để kịp thời điều chỉnh góc độ mỏ hàn.

5. Giáo trình sử dụng những tài liệu tham khảo nào?

Giáo trình trích dẫn và tổng hợp từ nhiều nguồn học thuật chính thống:

  • Sách trong nước: Giáo trình công nghệ hàn (Nguyễn Thúc Hà, Bùi Văn Hạnh, NXB Giáo dục, 2002), Công nghệ hàn điện nóng chảy - Tập 1 (Ngô Lê Thông, NXB Giáo dục, 2004), tài liệu Trung tâm Việt - Đức (2006).
  • Tài liệu quốc tế: The Procedure Handbook of Arc Welding (Richart S., Lincoln Electric), Welding Science & Technology - Volume 1 (AWS, 2006), tiêu chuẩn ASME Section IX (2007), AWS D1.1 (2008), tài liệu Welding Inspection của The Welding Institute (TWI).

Kết luận

Giáo trình Mô đun: Hàn MIG/MAG cơ bản (MĐ20) của Trường Cao đẳng Cơ giới Quảng Ngãi cung cấp khung kiến thức và kỹ năng thực hành hoàn chỉnh về công nghệ hàn hồ quang nóng chảy trong môi trường khí bảo vệ (GMAW). Lộ trình đào tạo của tài liệu dẫn dắt người học từ việc thấu hiểu bản chất vật lý của hồ quang và khí bảo vệ, làm chủ kỹ thuật vận hành máy, đến việc thực hiện thành thạo các mối hàn góc và giáp mối tại các vị trí 1F, 1G, 2F, 3F trên thép carbon thấp. Mô đun tạo nền tảng chuyên môn trực tiếp để người học tiếp tục phát triển ở các mô đun kỹ thuật hàn nâng cao tiếp theo trong chương trình đào tạo như MĐ21 (Hàn TIG cơ bản), MĐ22 (Hàn ống) và MĐ23 (Hàn hồ quang dây lõi thuốc FCAW cơ bản).
