TỔNG QUAN VỀ GIÁO TRÌNH GIA CÔNG NGUỘI CƠ BẢN

Tổng quan về giáo trình

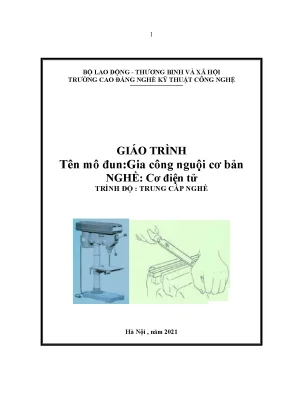

Giáo trình Gia công nguội cơ bản (Mã mô đun: MĐ CĐT 22) do Trường Cao đẳng Nghề Kỹ thuật Công nghệ biên soạn (Chủ biên: Lê Văn Hùng, xuất bản năm 2021 tại Hà Nội) là tài liệu giảng dạy chính thức cho nghề Cơ điện tử và nghề Cắt gọt kim loại ở trình độ đào tạo Trung cấp nghề và Cao đẳng nghề. Trong cấu trúc chương trình khung quốc gia, mô đun này giữ vị trí cầu nối kỹ thuật nền tảng: được bố trí giảng dạy sau các môn học cơ sở kỹ thuật chung (như Vẽ kỹ thuật, Vật liệu học, Dung sai đo lường) và thực hiện trước khi học sinh, sinh viên tiếp cận các mô đun chuyên môn nghề như Tiện, Phay, Bào, Mài, Gia công trên máy CNC hoặc Lắp ráp cơ điện tử.

Mục tiêu đào tạo của giáo trình tập trung vào việc trang bị hệ thống kiến thức về cấu tạo, nguyên lý làm việc và công dụng của các dụng cụ nguội; phương pháp xác định chuẩn vạch dấu, chuẩn đo và chuẩn gá đặt. Về mặt kỹ năng, giáo trình hướng đến việc giúp người học lập quy trình công nghệ hợp lý, vận hành thành thạo các dụng cụ gia công bằng tay đạt chỉ tiêu dung sai kỹ thuật (đo kiểm sai số trong phạm vi $\pm 0{,}02\text{ mm}$, cưa sai lệch $\le 0{,}5\text{ mm}$, giũa phẳng và vuông góc $\le 0{,}1\text{ mm}$), đồng thời rèn luyện kỹ năng mài sửa dụng cụ cắt, bảo dưỡng thiết bị và tổ chức nơi làm việc an toàn công nghiệp.

Giáo trình được kết cấu với tổng thời lượng 45 giờ, bao gồm 14 giờ lý thuyết, 26 giờ thực hành, thí nghiệm, thảo luận, bài tập và 5 giờ kiểm tra, đánh giá. Điểm đặc thù của tài liệu là phương pháp tiếp cận mô đun tích hợp (Integrated Vocational Module), gắn kết trực tiếp nguyên lý lý thuyết vào từng bước thao tác thực hành, đồng thời xây dựng hệ thống bảng phân tích sai hỏng và thông số kỹ thuật chuẩn hóa cho từng dạng nguyên công cơ khí.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 5 bài học kỹ thuật chuyên biệt, được sắp xếp theo logic quy trình công nghệ gia công cơ khí từ khâu chuẩn bị phôi đến khâu tạo hình hoàn thiện:

[Bài 1: Đo kiểm – Vạch dấu] (6 giờ: 3 LT / 3 TH)
[Bài 2: Kỹ thuật cưa kim loại] (12 giờ: 3 LT / 9 TH)
[Bài 3: Kỹ thuật giũa kim loại] (12 giờ: 2 LT / 9 TH / 1 KT)
[Bài 4: Kỹ thuật khoan kim loại] (6 giờ: 1 LT / 4 TH / 1 KT)
[Bài 5: Kỹ thuật cắt ren] (7 giờ: 2 LT / 5 TH)
[Thi kết thúc mô đun] (2 giờ KT)
  • Bài 1: Đo kiểm – Vạch dấu (Mã bài: MĐCĐT 22.01 – Thời lượng: 6 giờ): Cung cấp cấu tạo và phương pháp đọc các dụng cụ đo lường gồm thước lá thép không gỉ/thép carbon (chiều dài 150 đến 2000 mm); thước cặp du tiêu thép hợp kim CrNi với các cấp chính xác $0{,}1\text{ mm}$ (du tiêu 10 vạch), $0{,}05\text{ mm}$ (du tiêu 20 vạch), $0{,}02\text{ mm}$ (du tiêu 50 vạch); pan me đo kích thước cơ cấu trục vít – đai ốc (bước ren $s = 0{,}5\text{ mm}$, độ chính xác $0{,}01\text{ mm}$, các dải đo 0–25 mm, 25–50 mm đến 125–150 mm). Nội dung vạch dấu trình bày cấu tạo mũi vạch bằng thép Y10/Y12 (góc mài đỉnh nhọn $15^\circ - 20^\circ$, góc nghiêng thao tác $70^\circ - 80^\circ$), đài vạch (góc nghiêng $75^\circ$), compa vạch dấu (góc mở $\le 60^\circ$), và chấm dấu/con tu bằng thép Y7/Y8 (góc mài đỉnh nhọn $60^\circ$). Bài học phân loại chi tiết phương pháp vạch dấu phẳng (theo dựng hình, theo dưỡng mẫu dày 0,5–2 mm) và vạch dấu khối hộp dựa trên chuẩn gá đặt và chuẩn kích thước.
  • Bài 2: Kỹ thuật cưa kim loại (Mã bài: MĐCĐT 22.02 – Thời lượng: 12 giờ): Trình bày cấu tạo khung cưa bằng thép 45 (dạng liền và dạng rời) và lưỡi cưa bằng thép carbon dụng cụ Y10, Y12, Y12A (dày 0,6–0,8 mm, rộng 12–15 mm, dài 250–300 mm). Trình bày nguyên lý mở mạch cưa nhằm giảm ma sát và kỹ thuật cưa phôi thép định hình tiết diện nhỏ, vừa, lớn (cắt 1 mạch, 2 mạch hoặc 4 mạch theo tỷ lệ 1/4–1/5 chiều dày rồi đập gãy); kỹ thuật cưa tôn mỏng (kẹp giữa các phiến gỗ phẳng, điều kiện chiều dày tấm lớn hơn khoảng cách 3 răng cưa); kỹ thuật cưa ống kim loại và cắt kim loại bằng kéo tay. Yêu cầu kỹ thuật đạt sai lệch kích thước $\le 0{,}5\text{ mm}$, mạch cưa cách đường vạch dấu 0,5–1 mm.
  • Bài 3: Kỹ thuật giũa kim loại (Mã bài: MĐCĐT 22.03 – Thời lượng: 12 giờ): Định nghĩa nguyên công giũa nhằm hớt lượng dư mỏng từ 0,025 đến 1 mm trên bề mặt phôi. Phân loại cấu tạo giũa thép carbon dụng cụ nhiệt luyện gồm phần chuôi (chiều dài chiếm 1/4–1/5) và phần thân (chiều dài gấp 3–4 lần chuôi). Phân tích giũa răng đơn (cho kim loại mềm như đồng, nhôm) và giũa răng kép (răng cơ sở góc nghiêng $\alpha = 25^\circ$, răng bổ sung góc nghiêng $\beta = 45^\circ$); phân loại 6 cấp mật độ răng (số 0 đến 5 theo tiêu chuẩn Liên Xô); phân loại tiết diện (giũa dẹt, vuông, tam giác $60^\circ$, lòng mo, tròn, hình thoi). Kỹ thuật thao tác gồm giũa phẳng (dọc, ngang, chéo $45^\circ$), giũa 2 mặt phẳng song song, giũa góc vuông trong/ngoài và giũa mặt cong lồi/lõm theo vạch dấu hoặc theo dưỡng mẫu. Yêu cầu chỉ tiêu kỹ thuật đạt độ phẳng, song song, vuông góc $\le 0{,}1\text{ mm}$, cấp chính xác 10–8 và độ nhám bề mặt cấp 4–6.
  • Bài 4: Kỹ thuật khoan kim loại (Mã bài: MĐCĐT 22.04 – Thời lượng: 6 giờ): Cung cấp nguyên lý tạo lỗ đường kính 0,25–80 mm trên phôi đặc đạt cấp chính xác 13–14; nguyên công khoét mở rộng/khoét bậc/vát mép; nguyên công doa lỗ tinh đạt cấp chính xác 7 và độ nhám bề mặt $R_a = 1{,}25\ \mu\text{m}$. Cấu tạo mũi khoan thép Y10A, Y12A hoặc thép hợp kim (chuôi trụ, chuôi côn, cổ mũi khoan, phần làm việc gồm 2 lưỡi cắt chính, 1 lưỡi cắt ngang, 2 lưỡi cắt phụ và đường viền xoắn ốc). Trình bày phương pháp khoan theo dấu (sử dụng 3 đường tròn đồng tâm: đường kính lỗ cần khoan, đường kiểm tra $+0{,}5\text{ mm}$, đường khoan mồi bằng 1/2 đường kính danh nghĩa), khoan mở rộng lỗ, khoan lỗ bậc, khoan trên mặt cong và mặt nghiêng (bằng phương pháp tạo mặt phẳng phụ trước khi khoan).
  • Bài 5: Kỹ thuật cắt ren (Mã bài: MĐCĐT 22.05 – Thời lượng: 7 giờ): Hướng dẫn quy trình cắt ren ngoài bằng bàn ren và cắt ren trong bằng bộ ta rô tay, bao gồm công đoạn chọn đường kính lỗ khoan mồi, tra cứu bước ren tiêu chuẩn, thao tác cắt ren và hoàn thiện mối ghép.

Kiến thức nền tảng được xây dựng

Nội dung giáo trình xây dựng các khối kiến thức lý thuyết cơ học và vật liệu phục vụ trực tiếp cho quá trình gia công:

  • Vật liệu học và cơ tính dụng cụ: Tiêu chuẩn hóa vật liệu chế tạo dụng cụ cắt và đo lường cơ khí, gồm các mác thép carbon dụng cụ Y7, Y8 (chế tạo chấm dấu), Y10, Y12, Y10A, Y12A (chế tạo mũi vạch, lưỡi cưa, mũi khoan, thân giũa), thép hợp kim CrNi (thước cặp), và thép kết cấu 45 (khung cưa).
  • Nguyên lý đo lường cơ khí chính xác: Bản chất nguyên lý chia độ du tiêu (Vernier) trên thước cặp cơ khí nhằm nâng cao độ phân giải đo lường xuống các khoảng chia 0,1 mm, 0,05 mm và 0,02 mm; nguyên lý chuyển đổi chuyển động quay thành chuyển động tịnh tiến của trục vít – đai ốc trên pan me với bước ren cố định $s = 0{,}5\text{ mm}$.
  • Nguyên lý cắt gọt kim loại cơ bản: Sự hình thành phoi và lực cắt gọt cơ học; cơ chế bẻ phoi và góc nghiêng của răng giũa ($\alpha = 25^\circ, \beta = 45^\circ$); góc nhọn làm việc của mũi vạch ($15^\circ - 20^\circ$); lực cản dọc trục khi khoan lỗ đường kính lớn và giải pháp giảm tải bằng phương pháp khoan mở rộng nhiều lần.
  • Lý thuyết định vị và chuẩn công nghệ: Khái niệm chuẩn gá đặt (mặt phẳng đáy, mặt trụ ngoài) và chuẩn kích thước (đường tâm, cạnh chuẩn gia công) trong không gian 2D và 3D.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chính xác các dụng cụ đo kiểm chuyên dụng (thước cặp, pan me, dưỡng mẫu); gá kẹp phôi chắc chắn trên êtô bàn nguội; phối hợp lực hai tay để cưa đứt phôi theo đúng hướng và mạch cắt; thực hiện kỹ thuật đẩy giũa thăng bằng đảm bảo độ phẳng bề mặt; gá lắp và vận hành máy khoan bàn; thực hiện cắt ren thủ công bằng ta rô và bàn ren.
  • Kỹ năng phân tích kỹ thuật (Analytical skills): Đọc hiểu bản vẽ chi tiết cơ khí, phân tích các chỉ tiêu dung sai và độ nhám; lựa chọn chuẩn vạch dấu phù hợp; chẩn đoán nguyên nhân các dạng sai lệch hình học (mạch cưa bị xiên, mặt giũa bị gồ ghề, lỗ khoan bị lệch tâm, gãy lưỡi cưa) và đưa ra biện pháp hiệu chỉnh kỹ thuật.
  • Năng lực thực hành và an toàn lao động (Practical competencies): Sắp xếp mặt bằng bàn nguội gọn gàng, đúng quy chuẩn 5S; bảo quản định kỳ các thiết bị đo chính xác; điều chỉnh tư thế đứng và nhịp thở phù hợp với từng dạng nguyên công; sử dụng dung dịch bôi trơn làm mát khi gia công cắt gọt.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm dạy nghề tích hợp (Integrated Vocational Pedagogy), trong đó cấu trúc mỗi bài học được phân chia theo quy trình 4 giai đoạn chuẩn mực: Lý thuyết chuyên môn $\rightarrow$ Trình tự thực hiện thao tác $\rightarrow$ Bảng phân tích sai hỏng và biện pháp khắc phục $\rightarrow$ Bài tập thực hành ứng dụng.

Điểm cốt lõi trong phương pháp hướng dẫn thực hành là việc bảng hóa toàn bộ các bước công việc. Tại mỗi bài học, tài liệu cung cấp bảng quy chuẩn gồm 4 cột thông tin:

  1. Nội dung công việc: Xác định từng bước thao tác từ gá kẹp phôi, tư thế đứng, cách cầm dụng cụ đến tiến hành gia công.
  2. Dụng cụ, thiết bị: Liệt kê chính xác chủng loại thiết bị cần dùng (như bàn êtô, búa, ke vuông, dưỡng mẫu, mũi vạch, đài vạch, máy khoan).
  3. Hình vẽ minh họa: Mô tả trực quan tư thế chuyển động, góc nghiêng dụng cụ và vị trí tiếp xúc của lưỡi cắt.
  4. Yêu cầu đạt được: Đưa ra các tiêu chí định lượng cụ thể (ví dụ: đường dấu song song và cách mặt êtô 8–10 mm, mặt gia công nhô cao hơn miệng êtô 8–10 mm, mạch cưa thẳng phẳng cách đường vạch dấu 0,5–1 mm).

Hệ thống bài tập thực hành được xây dựng gắn liền với việc gia công các chi tiết cơ khí thực tế (như vạch dấu và chấm dấu khuy khóa cửa, cưa đứt phôi thép cây định hình, giũa khối hộp vuông góc và mặt phẳng song song, gia công lỗ bậc và khoan lỗ trên mặt trụ cong). Phương pháp đánh giá kết quả học tập được tiến hành dựa trên đo kiểm trực tiếp sản phẩm gia công theo các tiêu chí dung sai hình học, độ nhám bề mặt và thời gian hoàn thành định mức. Ngoài ra, việc tự học của học viên được hỗ trợ thông qua hệ thống câu hỏi ôn tập lý thuyết cuối mỗi bài cùng bảng tra cứu các dạng sai hỏng để người học tự kiểm tra và hiệu chỉnh kỹ năng thao tác.

Điểm nổi bật và cập nhật

  • Chuẩn hóa theo khung chương trình đào tạo nghề quốc gia 2021: Giáo trình được xây dựng dựa trên kết quả phân tích nghề cắt gọt kim loại và cơ điện tử, đảm bảo tính liên thông và đáp ứng chuẩn đầu ra của Tổng cục Giáo dục Nghề nghiệp (Bộ Lao động - Thương binh và Xã hội).
  • Hệ thống hóa chuyên sâu các bảng phân tích sai hỏng: Khác với các tài liệu lý thuyết thuần túy, giáo trình thiết lập các bảng tra cứu lỗi sai cơ học chi tiết cho từng nguyên công (Bài 1, Bài 2, Bài 3), nêu rõ hiện tượng sai lệch (như đọc sai kích thước, đo sai lực ấn, mạch cưa bị lệch, lưỡi cưa bị mẻ/vỡ, bề mặt cắt không phẳng, mặt giũa không đạt độ phẳng/vuông góc), phân tích nguyên nhân gốc rễ và đề xuất biện pháp xử lý cụ thể.
  • Tích hợp đầy đủ thông số kỹ thuật và quy chuẩn vật liệu: Tài liệu cung cấp số liệu kích thước hình học chính xác cho từng loại dụng cụ (kích thước mũi vạch, chấm dấu $\phi 8 - 12\text{ mm}$, chiều dài 90–150 mm; bước răng giũa theo 6 cấp tiêu chuẩn Liên Xô; bước ren pan me $s = 0{,}5\text{ mm}$; kích thước phôi cưa và giũa).
  • Giá trị ứng dụng thực tiễn trong xưởng sản xuất cơ khí: Các kỹ thuật được trình bày phản ánh chính xác các thao tác nguội nguyên bản trong sản xuất thực tế, đặc biệt là các kỹ thuật xử lý cục bộ mà máy công cụ không thay thế hoàn toàn được như: sửa bavia chi tiết máy, lấy dấu dưỡng phức tạp cho sản xuất đơn chiếc, khoan trên bề mặt trụ cong/mặt phẳng nghiêng thông qua gia công mặt phẳng phụ, và cắt ren tay khi bảo dưỡng cơ cấu máy.

Đối tượng sử dụng giáo trình

  • Sinh viên, học sinh các cơ sở đào tạo nghề: Giáo trình phục vụ trực tiếp cho người học trình độ Trung cấp nghề và Cao đẳng nghề thuộc các chuyên ngành: Kỹ thuật Cơ điện tử, Cắt gọt kim loại, Công nghệ Chế tạo máy, Cơ khí chế tạo, Vận hành và Sửa chữa thiết bị cơ khí.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở bao gồm: môn Vẽ kỹ thuật cơ khí (đọc hiểu hình chiếu, mặt cắt, kích thước và ký hiệu dung sai, độ nhám); môn Dung sai lắp ghép và Đo lường kỹ thuật (khái niệm về chuỗi kích thước, cấp chính xác và sai số cho phép); môn Vật liệu học cơ khí (đặc tính cơ lý của thép carbon, thép hợp kim và kim loại màu).
  • Giảng viên và giáo viên dạy nghề: Dùng làm tài liệu chuẩn để biên soạn giáo án tích hợp, thiết kế phiếu hướng dẫn thực hành (phiếu công nghệ), xây dựng tiêu chí đánh giá kỹ năng (Rubrics) và chuẩn bị vật tư, phôi liệu, trang thiết bị phục vụ đào tạo tại xưởng thực hành.
  • Kỹ thuật viên cơ khí và người tự học: Tài liệu dùng làm tài liệu tham khảo kỹ thuật trong các xưởng gia công cơ khí nhằm tra cứu phương pháp kiểm tra độ phẳng bằng khe sáng, quy trình mài sửa góc cắt của mũi vạch/chấm dấu, và phương pháp xác định chuẩn đo kiểm trong chế tạo đồ gá.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn cho học sinh, sinh viên hệ Trung cấp và Cao đẳng nghề các ngành Cơ điện tử và Cắt gọt kim loại, đồng thời phù hợp làm tài liệu đào tạo nghề ngắn hạn hoặc bồi dưỡng kỹ năng nguội cơ bản cho công nhân tại các nhà xưởng cơ khí.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần có kiến thức cơ bản về đọc bản vẽ kỹ thuật cơ khí để xác định đúng hình dáng, kích thước và chuẩn chi tiết; hiểu các khái niệm cơ bản về dung sai kích thước, độ nhám bề mặt và tính chất cơ lý của các loại vật liệu kim loại.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết cơ khí khác là gì?

Giáo trình được kết cấu theo phương pháp đào tạo mô đun tích hợp, không trình bày lý thuyết hàn lâm mà tập trung cụ thể hóa bằng các bảng quy trình thao tác từng bước, hình vẽ minh họa tư thế vận hành và các bảng phân tích nguyên nhân sai hỏng kèm biện pháp khắc phục định lượng.

4. Làm thế nào để tự học và rèn luyện kỹ năng thực hành hiệu quả qua giáo trình?

Người học cần đối chiếu trực tiếp mô tả trong giáo trình với trang thiết bị thực tế tại xưởng: tuân thủ nghiêm ngặt các góc độ đặt dụng cụ (mũi vạch $70^\circ - 80^\circ$, đài vạch $75^\circ$, giũa chéo $45^\circ$), giữ đúng tư thế đứng và lực ấn hai tay, đồng thời sử dụng dụng cụ đo kiểm tra thường xuyên sau từng bước gia công để so sánh với bảng chỉ tiêu kỹ thuật.

5. Giáo trình có tích hợp các tài liệu và dạng bài tập bổ trợ nào?

Giáo trình tích hợp hệ thống câu hỏi ôn tập lý thuyết, bài tập tình huống thực hành thao tác chi tiết (như gia công khuy khóa cửa, cưa phôi thép, giũa góc vuông, khoan lỗ bậc), bảng định mức phân bổ thời gian giảng dạy (45 giờ) và các bảng tra cứu thông số kỹ thuật tiêu chuẩn của dụng cụ cắt và đo lường.

Kết luận

Giáo trình Gia công nguội cơ bản (MĐ CĐT 22) cung cấp hệ thống tri thức và kỹ năng thao tác cơ khí nền tảng, thiết lập chuẩn mực thao tác từ khâu đo kiểm, vạch dấu đến các nguyên công cắt gọt bằng tay như cưa, giũa, khoan và cắt ren.

Lộ trình học tập đề xuất cho người học là thực hiện tuần tự theo cấu trúc 5 bài học tích hợp: bắt đầu từ Bài 1 để làm chủ kỹ năng đọc bản vẽ và xác định chuẩn phôi, tiếp nối sang Bài 2 và Bài 3 để rèn luyện kỹ năng gia công phôi và tạo độ phẳng bề mặt, sau đó hoàn thiện các liên kết hình học tại Bài 4 và Bài 5. Để mở rộng kiến thức, người học nên kết hợp tra cứu các tài liệu tham khảo về Sổ tay công nghệ chế tạo máy, Sổ tay đo lường cơ khí và Tiêu chuẩn an toàn vệ sinh lao động trong xưởng cơ khí chế tạo.
