Tổng quan về giáo trình

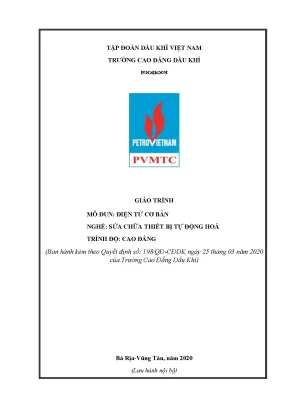

Giáo trình mô đun: Điện tử cơ bản (Mã mô đun: TĐH19MĐ02) là tài liệu giảng dạy nội bộ được ban hành kèm theo Quyết định số 198/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Giáo trình do ThS. Lương Quốc Kông chủ biên cùng sự tham gia biên soạn của nhóm tác giả chuyên môn.

               [ATMT19MH01] An toàn vệ sinh lao động
               [TĐH19MH01]  An toàn Tự động hoá
               [KTĐ19MĐ05]  Điện kỹ thuật 1
               [TĐH19MĐ04]  Kỹ thuật số
               [KTĐ19MĐ08]  Đo lường điện
               [TĐH19MĐ15]  PLC
               [TĐH19MĐ17]  Hệ thống điều khiển phân tán (DCS)

Trong cấu trúc chương trình đào tạo nghề Sửa chữa thiết bị tự động hoá trình độ Cao đẳng (tổng khối lượng 97 tín chỉ, 2.190 giờ học), môn học được xếp vào nhóm Mô đun cơ sở nghề (Nhóm II.1), giảng dạy sau môn học An toàn lao động và trước các môn học chuyên môn ngành/nghề. Thời lượng của mô đun là 60 giờ (tương đương 03 tín chỉ), bao gồm 28 giờ lý thuyết, 29 giờ thực hành/thí nghiệm/thảo luận và 03 giờ kiểm tra định kỳ.

Mục tiêu học tập của giáo trình được xác định cụ thể theo 3 nhóm chuẩn đầu ra:

  • Kiến thức (A1 – A5): Trình bày được phương pháp đo kiểm điện áp, dòng điện; nhận diện chân cực; trình bày cấu tạo, nguyên lý hoạt động của các linh kiện điện tử thụ động (điện trở, tụ điện, cuộn cảm), linh kiện bán dẫn (diode, transistor, MOSFET) và sơ đồ nguyên lý của các mạch điện tử cơ bản.
  • Kỹ năng (B1 – B7): Sử dụng thành thạo đồng hồ vạn năng (VOM kim và đồng hồ số Digital); đọc đúng trị số linh kiện theo quy ước quốc tế; đo kiểm tra chất lượng, chẩn đoán hư hỏng linh kiện; thực hiện lắp ráp và kiểm tra thông số mạch điện tử cơ bản theo đúng yêu cầu kỹ thuật.
  • Năng lực tự chủ và trách nhiệm (C1 – C4): Tuân thủ nghiêm ngặt các quy định an toàn khi sử dụng thiết bị đo lường và thực hành lắp ráp mạch điện tử.

Cấu trúc giáo trình gồm 4 bài học chính được biên soạn theo nguyên tắc tích hợp: kết hợp giảng giải lý thuyết với hướng dẫn đo kiểm và quy trình thực hành trên bảng mạch thử nghiệm (testboard).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 4 bài học lớn theo trình tự logic từ công cụ đo lường đến linh kiện rời rạc và các mạch chức năng:

  • Bài 1: Sử dụng đồng hồ đo (4 giờ):
    • Đồng hồ vạn năng VOM cơ khí: Cấu tạo, 4 chức năng chính (đo điện trở, điện áp một chiều DC, điện áp xoay chiều AC, dòng điện). Đặc tính nội trở $20\text{ k}\Omega/\text{V}$. Các quy tắc chọn thang đo an toàn và phân tích hiện tượng sai hỏng thiết bị khi đặt nhầm thang đo (ví dụ: để nhầm thang đo điện trở hoặc thang đo dòng điện đo vào nguồn xoay chiều gây đứt/cháy điện trở bên trong đồng hồ).
    • Đồng hồ vạn năng số Digital: Cấu tạo, ưu điểm trở kháng cao, phương pháp đo điện áp, đo dòng điện nhỏ (thang $\text{mA}$) và dòng điện lớn ($20\text{ A}$), phương pháp đo tần số tín hiệu ($\text{Hz}$), kiểm tra mức Logic ($0$ và $1$).
  • Bài 2: Sử dụng các linh kiện điện tử thụ động (8 giờ):
    • Điện trở: Khái niệm vật lý, công thức tính theo điện trở suất $R = \rho \frac{L}{S}$; phân loại (than, màng kim loại, oxit kim loại, dây quấn, biến trở, nhiệt trở, quang trở, điện trở cầu chì); bảng mã màu điện trở 4 vạch, 5 vạch và 6 vạch (kèm hệ số nhiệt $\text{PPM}/^\circ\text{C}$); công thức tính điện trở ghép nối tiếp, ghép song song; tính toán công suất tiêu tán tối đa $P = U \cdot I = I^2 R$ và hệ số an toàn $P_R \ge 2 P_{tt}$; ứng dụng tạo cầu phân áp $U_1 = U \frac{R_2}{R_1 + R_2}$.
    • Tụ điện: Cấu tạo hai bản cực và chất điện môi; công thức điện dung $C = \varepsilon \frac{S}{d}$; bảng hằng số điện môi ($\varepsilon$ của không khí khô, parafin, giấy tẩm dầu, gốm, mica, thủy tinh, thạch anh); công thức dung kháng $X_C = \frac{1}{2\pi f C}$; đặc tính nạp/xả theo hàm mũ với hằng số thời gian $\tau = RC$; phân loại tụ sứ, tụ giấy, tụ mica, tụ màng mỏng, tụ hóa phân cực, biến dung, tụ xoay; phương pháp đo kiểm các trạng thái hư hỏng: tụ chập, tụ thủng, tụ đứt, tụ rò rỉ điện, tụ hóa bị khô dung dịch.
    • Cuộn cảm và thiết bị điện từ: Công thức tự cảm $L = \mu_r \mu_0 n^2 \frac{S}{l}$; cảm kháng $X_L = 2\pi f L$; hỗ cảm; năng lượng tích lũy từ trường $W = \frac{1}{2} L I^2$; quá trình nạp dòng qua cuộn cảm với hằng số thời gian $\tau = \frac{L}{R}$; nguyên lý cấu tạo và hoạt động của cuộn Solenoid, Loa điện động (Speaker - trở kháng $4\text{ }\Omega - 16\text{ }\Omega$), Micro ($600\text{ }\Omega$), Rơ le điện từ (Relay), Máy biến áp với tỷ số $\frac{U_1}{U_2} = \frac{n_1}{n_2} = \frac{I_2}{I_1}$.
  • Bài 3: Sử dụng linh kiện bán dẫn (13 giờ):
    • Cơ sở chất bán dẫn: Cấu trúc và sự hình thành hạt dẫn trong bán dẫn loại P và loại N.
    • Diode: Cấu tạo tiếp giáp P-N, cơ chế phân cực thuận/phân cực nghịch, đường đặc tuyến Vôn-Ampe; cấu tạo và đặc tính của Diode Schottky, Diode hầm (Tunnel diode), Diode Zener (nguyên lý đánh thủng để ổn áp); các loại linh kiện hiển thị gồm LED đơn, LED cathode chung, LED 7 đoạn, LED ma trận; Diode biến dung (Varactor).
    • Transistor lưỡng cực (BJT): Cấu tạo, ký hiệu và nguyên lý hoạt động của Transistor loại NPN và PNP; các đường đặc tính Vôn-Ampe; 4 phương pháp phân cực chính (phân cực bằng hai nguồn riêng biệt có/không có điện trở cực phát $R_E$, phân cực bằng một nguồn cố định, phân cực bằng một nguồn kiểu cầu phân áp).
    • Transistor hiệu ứng trường (MOSFET): Cấu tạo, ký hiệu của MOSFET kênh N; so sánh sơ đồ chân tương đương giữa MOSFET (G, D, S) và BJT (B, C, E); khảo sát mạch thí nghiệm đóng cắt bằng MOSFET.
  • Bài 4: Lắp ráp các mạch điện tử cơ bản (35 giờ):
    • Mạch khuếch đại tín hiệu: Phân loại các chế độ làm việc của tầng khuếch đại gồm Class A, Class B, Class AB, Class C; khảo sát 3 cách mắc Transistor: Emitter chung (EC), Base chung (BC), Collector chung (CC); mạch khuếch đại thuật toán (Op-Amp) cấu hình khuếch đại đảo và khuếch đại không đảo.
    • Mạch chỉnh lưu và lọc: Sơ đồ và dạng sóng ngõ ra của mạch chỉnh lưu nửa chu kỳ, chỉnh lưu hai nửa chu kỳ có điểm giữa, chỉnh lưu cầu Diode; mạch chỉnh lưu nhân đôi điện áp; khâu lọc gợn sóng dùng tụ điện và mạch lọc RC.
    • Mạch ổn định điện áp (Ổn áp): Mạch ổn áp sử dụng Diode Zener; mạch ổn áp tuyến tính mắc nối tiếp/song song; mạch ổn áp dùng vi mạch chuyên dụng họ 78xx (IC 7812) và IC điều chỉnh điện áp (LM317); mạch mở rộng nâng dòng ngõ ra bằng Transistor công suất; mạch nâng điện áp.
    • Mạch tạo xung và dao động: Sơ đồ mạch dao động đa hài đối xứng dùng BJT; sơ đồ chân, cấu trúc bên trong và nguyên lý hoạt động của IC định thời NE555; ứng dụng IC 555 trong mạch tạo xung đa hài phi ổn (astable).

Kiến thức nền tảng được xây dựng

Nội dung giáo trình hình thành hệ thống lý thuyết cốt lõi phục vụ ngành kỹ thuật:

  1. Hệ thống lý thuyết cơ bản (Fundamental Theories): Lý thuyết dẫn điện trong vật liệu kim loại và bán dẫn; định luật Ohm; lý thuyết từ trường và cảm ứng điện từ; cơ chế phóng nạp năng lượng trong trường tĩnh điện (tụ điện) và từ trường (cuộn cảm).
  2. Nguyên lý phân cực và chuyển đổi năng lượng (Core Principles): Nguyên lý tiếp giáp P-N dưới các điều kiện phân cực; nguyên lý điều khiển dòng điện bằng dòng điện (BJT) và điều khiển dòng điện bằng điện áp (MOSFET); nguyên lý chuyển đổi năng lượng điện áp xoay chiều sang một chiều (AC-DC).
  3. Khung cấu trúc mạch chức năng (Essential Frameworks): Mô hình phân tầng mạch điện tử gồm: tầng nguồn (biến áp, chỉnh lưu, lọc, ổn áp) $\rightarrow$ tầng xử lý tín hiệu (khuếch đại BJT, Op-Amp) $\rightarrow$ tầng định thời/điều khiển (IC 555, rơ le, khóa chuyển mạch bán dẫn).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chính xác các chức năng đo lường trên đồng hồ VOM kim và VOM số; giải mã các thông số kỹ thuật in trên thân linh kiện hoặc mã vòng màu; vận hành thiết bị tạo nguồn và lắp ráp mạch điện trên bảng thử nghiệm (testboard).
  • Kỹ năng phân tích (Analytical skills): Đọc và phân tích sơ đồ nguyên lý mạch điện tử; tính toán các thông số phân cực điểm làm việc tĩnh ($I_B, I_C, V_{CE}$), điện áp chỉnh lưu ngõ ra, điện áp định mức bộ ổn áp và tần số tạo xung; đối chiếu dạng sóng tín hiệu lý thuyết với tín hiệu thực tế.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Nhận diện chính xác tình trạng kỹ thuật của linh kiện (xác định linh kiện hoạt động tốt, bị chập, đứt, rò rỉ hoặc suy giảm phẩm chất); tháo lắp, thay thế linh kiện đúng quy chuẩn kỹ thuật; tuân thủ nghiêm quy trình an toàn điện.

Phương pháp giảng dạy và học tập

     LÝ THUYẾT (28 giờ)              THỰC HÀNH (29 giờ)
     • Giảng dạy tích cực            • Chia ca theo nhóm 6-8 người
     • Vấn đáp, Problem-based        • Thao tác trên Testboard/VOM

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng mô hình giảng dạy tích hợp giữa lý thuyết và kỹ năng thực hành. Tiến trình đào tạo cân bằng giữa thời lượng truyền tải kiến thức (28 giờ lý thuyết) và thời lượng rèn luyện thao tác (29 giờ thực hành xưởng). Phương pháp dạy học bao gồm:

  • Phương pháp giảng dạy tích cực: Kết hợp diễn giảng nguyên lý mạch với phương pháp vấn đáp gợi mở và dạy học giải quyết vấn đề (problem-based learning).
  • Tổ chức lớp học: Giờ lý thuyết tổ chức tập trung; giờ thực hành chia ca theo nhóm nhỏ (6 – 8 người học/nhóm) để thao tác trực tiếp trên trang thiết bị.

Bài tập và bài thực hành (Practical exercises)

Hệ thống bài tập trong giáo trình được phân cấp rõ rệt:

  • Bài tập tính toán định lượng: Tính toán giá trị điện trở tương đương, chọn công suất chịu tải an toàn của điện trở trong mạch cấp nguồn cho đèn; tính toán điện áp ngõ ra của mạch cầu phân áp; tính dung kháng, cảm kháng và hằng số thời gian nạp xả $\tau$.
  • Bài thực hành đo kiểm: Sử dụng đồng hồ VOM để kiểm tra cực tính và phân loại diode; đo kiểm tra độ phóng nạp của tụ điện; xác định chân cực B-C-E và kiểm tra chất lượng Transistor; khảo sát dạng sóng ngõ vào/ngõ ra của các mạch chỉnh lưu và mạch khuếch đại.
  • Bài thực hành lắp ráp: Lắp ráp hoàn chỉnh các khối mạch chức năng trên testboard: mạch ổn áp dùng IC 7812, LM317; mạch dao động đa hài dùng vi mạch NE555; kiểm tra các thông số kỹ thuật ngõ ra theo yêu cầu thiết kế.

Phương thức đánh giá (Assessment methods)

Quy trình đánh giá kết quả học tập được chuẩn hóa qua 3 cấp độ:

Cấp độ đánh giá Số lượng bài Hình thức kiểm tra Thời gian Chuẩn đầu ra đáp ứng
Kiểm tra thường xuyên 01 Vấn đáp, bài tập viết hoặc kiểm tra thao tác thực hành ngắn. $\le 30$ phút Bài 1, Bài 2, Bài 3
Kiểm tra định kỳ số 1 01 Lý thuyết: Tự luận / Trắc nghiệm / Báo cáo (Nội dung Bài 1, 2, 3). 45 – 60 phút A1, A2, A3, A4
Kiểm tra định kỳ số 2 01 Lý thuyết: Tự luận / Trắc nghiệm / Báo cáo (Nội dung Bài 4). 45 – 60 phút A5
Kiểm tra định kỳ số 3 01 Thực hành thao tác đo kiểm và lắp ráp (Nội dung Bài 1, 2, 3, 4). 60 phút B1 – B7, C1 – C4
Thi kết thúc mô đun 01 Tích hợp: Trắc nghiệm lý thuyết + Thao tác thực hành tổng hợp. 90 – 120 phút Toàn diện A1 – A5, B1 – B7, C1 – C4

Hướng dẫn tự học (Self-study guidelines)

  • Nghiên cứu trước đề cương bài học và các tài liệu chuyên ngành trước khi lên lớp.
  • Hoàn thành đầy đủ các câu hỏi củng cố kiến thức cuối mỗi bài học (ví dụ: các câu hỏi xác định phương pháp đo điện áp, dòng điện, tần số và mức logic ở Bài 1).
  • Thực hiện làm việc nhóm (6 – 8 người) để chuẩn bị các chủ đề thảo luận được phân công.
  • Đảm bảo yêu cầu chuyên cần: Tham gia tối thiểu 70% tổng số tiết lý thuyết; trường hợp vắng quá 30% số tiết phải học lại mô đun.

Điểm nổi bật và tính thực tiễn

Định hướng chuẩn hóa theo tiêu chuẩn đào tạo nghề kỹ thuật

Giáo trình được biên soạn trực tiếp theo quy định chương trình đào tạo của Trường Cao đẳng Dầu khí, đảm bảo sự đồng bộ giữa hệ thống văn bản pháp quy giáo dục nghề nghiệp (Quyết định 198/QĐ-CĐDK) và năng lực thực tế của người học.

Chú trọng chẩn đoán hư hỏng thực tế của linh kiện

Khác với các tài liệu thuần lý thuyết mạch, giáo trình dành dung lượng đáng kể để phân tích các dạng hư hỏng vật lý thường gặp trong môi trường sản xuất:

  • Điện trở: Hiện tượng cháy, đứt, tăng trị số do quá tải công suất hoặc tác động môi trường; công thức chọn công suất an toàn thực tế ($P_R \ge 2 P_{tt}$).
  • Tụ điện: Hiện tượng chập bản cực, thủng lớp điện môi, đứt tiếp xúc, rò rỉ điện áp cao, hiện tượng khô hóa chất trong tụ hóa làm giảm dung lượng và tăng độ gợn sóng điện áp một chiều.
  • Cuộn cảm: Hiện tượng chập một số vòng dây, phóng điện do hỏng lớp cách điện, lệch tần số cộng hưởng do sai lệch lõi từ.

Kết nối với các ứng dụng công nghiệp và điều khiển tự động

Giáo trình liên kết chặt chẽ nguyên lý linh kiện với các thiết bị công nghiệp:

  • Phân tích cấu tạo và ứng dụng của van điện từ (Solenoid) trong điều khiển dòng chất lưu.
  • Nguyên lý đóng ngắt cơ khí tự động của Rơ le điện từ (Relay).
  • Khảo sát các vi mạch ổn định nguồn điện áp công nghiệp (IC 7812, LM317) và vi mạch định thời (NE555) – đây là những khối mạch phần cứng xuất hiện trực tiếp trong các tủ điều khiển tự động hóa và thiết bị đo lường của nhà máy xử lý khí, lọc dầu.

Đối tượng sử dụng giáo trình

NGƯỜI HỌC (SV)            GIẢNG VIÊN                KỸ THUẬT VIÊN
• Hệ Cao đẳng / TC        • Thiết kế giáo án        • Tự học, tra cứu
• Nghề Tự động hóa        • Biên soạn bài tập       • Kiểm tra linh kiện
• Nghề Điện công nghiệp   • Đánh giá kỹ năng        • Sửa chữa mạch nguồn
  • Sinh viên mục tiêu: Sinh viên theo học trình độ Cao đẳng và Trung cấp nghề Sửa chữa thiết bị tự động hoá, Điện công nghiệp, Cơ điện tử và các ngành kỹ thuật liên quan đến vận hành, bảo dưỡng thiết bị điều khiển.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học nền tảng gồm: An toàn vệ sinh lao động (ATMT19MH01), An toàn Tự động hoá (TĐH19MH01) và Điện kỹ thuật 1 (KTĐ19MĐ05).
  • Mục đích sử dụng đối với giảng viên: Làm tài liệu chuẩn để thiết kế giáo án lý thuyết, giáo án tích hợp; căn cứ xây dựng biểu mẫu phiếu đánh giá thực hành và ngân hàng đề thi định kỳ/kết thúc mô đun.
  • Mục đích tự học và tra cứu: Phù hợp cho kỹ thuật viên bảo trì thiết bị tự động hóa cần tài liệu tra cứu mã màu, công thức tính toán phối ghép linh kiện thụ động, phương pháp kiểm tra bán dẫn và sơ đồ lắp ráp các mạch chức năng cơ bản.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này được thiết kế dành cho đối tượng nào?

Giáo trình được thiết kế chuyên biệt cho người học trình độ Cao đẳng và Trung cấp thuộc nghề Sửa chữa thiết bị tự động hoá, Điện công nghiệp cùng các chuyên ngành kỹ thuật điện – điều khiển.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận môn học?

Người học cần nắm vững quy chuẩn an toàn lao động điện và các định luật mạch điện cơ bản (đã được giảng dạy trong các môn học tiên quyết: An toàn vệ sinh lao động, An toàn tự động hóa và Điện kỹ thuật 1).

3. Giáo trình này có điểm gì khác biệt so với các giáo trình lý thuyết mạch điện tử thuần túy?

Giáo trình tập trung vào tính ứng dụng thực hành nghề nghiệp: hướng dẫn chi tiết phương pháp sử dụng đồng hồ đo VOM kim và VOM số, hướng dẫn nhận dạng mã linh kiện theo chuẩn quốc tế, phân tích các hiện tượng hư hỏng vật lý của linh kiện (chập, đứt, rò, khô) và cách khắc phục trong thực tế.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần đọc trước nội dung lý thuyết và trả lời hệ thống câu hỏi củng cố cuối mỗi bài; chủ động tra cứu bảng thông số kỹ thuật linh kiện; thực hiện tính toán thiết kế các mạch phân cực, mạch ổn áp trước khi tiến hành cắm dây và đo kiểm trên bảng mạch thực hành.

5. Giáo trình có các tài liệu bổ trợ và công cụ thực hành nào đi kèm?

Học phần đi kèm hệ thống giáo án, phiếu đánh giá thực hành, mô hình học tập điện tử cơ bản, bảng mạch thử nghiệm (testboard), đồng hồ đo lường (VOM, Digital multimeter) và bộ linh kiện tiêu chuẩn (R, C, L, Diode, BJT, MOSFET, IC 7812, LM317, NE555).

Kết luận

Giáo trình mô đun: Điện tử cơ bản cung cấp hệ thống kiến thức nền tảng và kỹ năng thao tác chuẩn xác về linh kiện điện tử, kỹ thuật đo lường và lắp ráp các mạch điện tử ứng dụng. Giáo trình là điều kiện tiên quyết giúp người học tích lũy năng lực nghề nghiệp để tiếp tục học tập các mô đun chuyên sâu trong chương trình đào tạo Sửa chữa thiết bị tự động hóa, bao gồm: Kỹ thuật số (TĐH19MĐ04), Thiết bị đo lường (TĐH19MH05), Hiệu chuẩn thiết bị đo lường (TĐH19MĐ07), Lập trình PLC (TĐH19MĐ15) và Hệ thống điều khiển phân tán DCS (TĐH19MĐ17).

Danh mục tài liệu tham khảo chính của giáo trình:

  1. Trần Thu Hà (Chủ biên), Giáo trình Điện tử cơ bản, NXB Đại học Quốc gia TP. Hồ Chí Minh, 2013.
  2. Nhiều tác giả, Chuyên ngành kỹ thuật Điện – Điện tử, Tủ sách Nhất nghệ tinh, NXB Trẻ, 2014.
  3. Đặng Văn Chuyết, Giáo trình kỹ thuật mạch điện tử, NXB Giáo dục, Hà Nội, 2004.
