Tổng quan về giáo trình

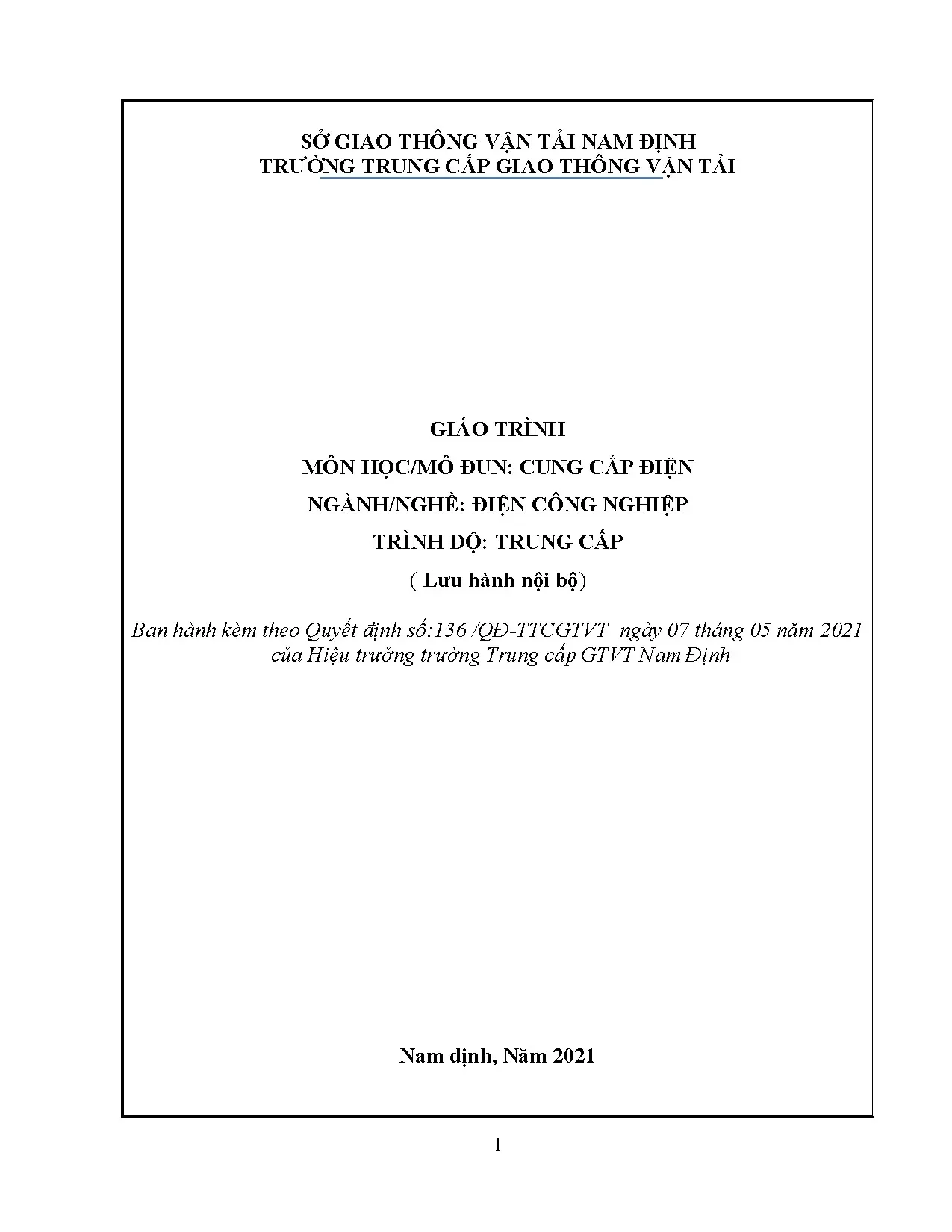

Giáo trình Cung cấp điện (Mã môn học: MH 18) là tài liệu đào tạo chuyên môn nghề thuộc hệ thống môn học/mô đun bắt buộc trong chương trình đào tạo nghề Điện công nghiệp ở trình độ Trung cấp. Tài liệu do tập thể giáo viên Trường Trung cấp Giao thông Vận tải Nam Định biên soạn (Chủ biên: Nguyễn Thị Hạnh, thành viên: Đặng Hồng Dương), được ban hành chính thức phục vụ lưu hành nội bộ theo Quyết định số 136/QĐ-TTCGTVT ngày 07 tháng 05 năm 2021 của Hiệu trưởng nhà trường. Trong chương trình đào tạo, môn học này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học và mô đun cơ sở kỹ thuật, bao gồm: An toàn lao động, Mạch điện, Đo lường điện, Vẽ điện, Khí cụ điện, Vật liệu điện và Thiết bị điện gia dụng.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học:

  • Kiến thức: Khả năng lựa chọn và thiết kế phương án lắp đặt đường dây cung cấp điện cho phân xưởng công nghiệp phù hợp với các quy chuẩn của Tiêu chuẩn Việt Nam (TCVN).
  • Kỹ năng: Tính toán và lựa chọn chính xác tiết diện dây dẫn; bố trí hệ thống chiếu sáng công nghiệp đúng yêu cầu kỹ thuật và môi trường làm việc; tính toán nối đất và chống sét cho công trình và đường dây tải điện.
  • Năng lực tự chủ và trách nhiệm: Xây dựng tác phong làm việc khoa học, tuân thủ an toàn lao động, tiết kiệm điện năng và vệ sinh công nghiệp.

Giáo trình được cấu trúc thành 5 phần chính: Bài mở đầu (Khái quát về hệ thống cung cấp điện), Chương 1 (Tính toán phụ tải), Chương 2 (Tính toán mạng và tổn thất), Chương 3 (Lựa chọn thiết bị trong cung cấp điện), và Chương 4 (Chiếu sáng công nghiệp). Điểm đặc thù của giáo trình là sự kết hợp chặt chẽ giữa khung chương trình của Tổng cục Dạy nghề, tài liệu chuyên môn từ Trường Cao đẳng nghề Cơ điện Xây dựng Việt Xô và các đóng góp thực tiễn từ khối doanh nghiệp công nghiệp.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình phát triển tuần tự từ nhận thức tổng quan về hệ thống năng lượng đến các kỹ thuật tính toán thiết kế chi tiết:

  • Bài mở đầu: Khái quát về hệ thống cung cấp điện: Trình bày tổng quan về các dạng nguồn năng lượng tự nhiên, nguyên lý làm việc của các loại nhà máy điện (nhiệt điện ngưng hơi và rút hơi, thủy điện với công thức công suất $P = 9{,}81\eta QH$, điện nguyên tử, điện gió, năng lượng mặt trời, địa nhiệt chu kỳ kép và phun hơi). Phân tích cấu trúc mạng truyền tải (điện áp trên $60\text{ kV}$ đến $765\text{ kV}$) và phân phối ($4\text{ kV} - 34{,}5\text{ kV}$ cấp sơ cấp; $400/240\text{ V}$, $380/220\text{ V}$ cấp thứ cấp). Định nghĩa, phân loại hộ tiêu thụ điện (loại 1, 2, 3 theo mức độ liên tục cấp điện), hệ thống bảo vệ rơ-le, chức năng của Trung tâm Điều độ Hệ thống điện Quốc gia và các chỉ tiêu kinh tế - kỹ thuật trong thiết kế lưới điện.
  • Chương 1: Tính toán phụ tải: Tập trung vào việc phân tích đồ thị phụ tải ($P(t)$, $Q(t)$, $S(t)$ theo ngày, tháng, năm); xác định các đại lượng định mức ($P_{đm}, P_đ, P_{max}, P_{đn}, P_{tb}, P_{tt}$); thiết lập các hệ số tính toán ($k_{sd}, k_đ, k_{pt}, k_{max}, k_{nc}$); tính toán số thiết bị hiệu quả $n_{hq}$. Giới thiệu 4 phương pháp xác định phụ tải tính toán: theo hệ số nhu cầu, theo suất phụ tải trên diện tích ($p_0$), theo suất tiêu hao trên đơn vị sản phẩm ($w_0$), và theo hệ số cực đại ($k_{max}$). Trình bày phương pháp tính phụ tải 1 pha quy đổi về 3 pha, tính dòng đỉnh nhọn ($I_{đn}$), xác định công suất theo cấp mạng từ tủ DB đến MDB và trạm biến áp, tính tọa độ tâm phụ tải ($X, Y$), cùng kỹ thuật chọn sơ đồ mạng cao áp (hình tia, phân nhánh, dẫn sâu) và mạng hạ áp.
  • Chương 2: Tính toán mạng và tổn thất: Thiết lập mô hình sơ đồ thay thế hình $\Pi$ cho đường dây và máy biến áp; tính toán thông số điện trở $r_0$ (kèm công thức hiệu chỉnh theo nhiệt độ $r_0 = r_{0(20)}[1 + \alpha(\theta - 20)]$), điện kháng $x_0$, điện dẫn $g_0$ và dung dẫn $b_0$; tính toán tổn thất điện áp ($\Delta U$), tổn thất công suất ($\Delta P, \Delta Q$) và tổn thất điện năng ($\Delta A$).
  • Chương 3: Lựa chọn thiết bị trong cung cấp điện: Hướng dẫn quy trình và tiêu chuẩn lựa chọn dây dẫn, cáp ngầm, các thiết bị đóng cắt và khí cụ bảo vệ mạng điện (aptomat, cầu dao, cầu chì, rơ-le).
  • Chương 4: Chiếu sáng công nghiệp: Phương pháp tính toán thiết kế chiếu sáng làm việc và chiếu sáng sự cố trong nhà máy; các giải pháp nâng cao hệ số công suất ($\cos\varphi$) bằng tụ bù.
flowchart TD
    A["Bài mở đầu: Khái quát HTĐ & Nguồn điện"] --> B["Chương 1: Tính toán phụ tải & Sơ đồ nối dây"]
    B --> C["Chương 2: Mô hình hóa & Tính tổn thất mạng điện"]
    C --> D["Chương 3: Lựa chọn dây dẫn & Thiết bị đóng cắt - bảo vệ"]
    D --> E["Chương 4: Thiết kế chiếu sáng & Nâng cao hệ số cosφ"]

Kiến thức nền tảng được xây dựng

  • Lý thuyết cân bằng công suất tức thời: Nguyên lý giữ cân bằng giữa công suất phát và công suất tiêu thụ tại mọi thời điểm nhằm duy trì ổn định tần số ($f$) và điện áp ($U$) của hệ thống.
  • Nguyên lý nhiệt động và phát nóng dây dẫn: Mối quan hệ phát nóng lâu dài giữa phụ tải tính toán giả thiết và phụ tải thực tế theo bất đẳng thức: $$P_{tb} \le P_{tt} \le P_{max}$$
  • Lý thuyết xác suất thống kê và phương pháp hệ số thực nghiệm: Ứng dụng số thiết bị hiệu quả ($n_{hq}$) và các hệ số đồng thời, hệ số nhu cầu trong dự báo nhu cầu phụ tải ngắn hạn và dài hạn.
  • Mô hình giải tích mạng điện: Thiết lập mô hình thông số dải và sơ đồ thay thế hình $\Pi$ dựa trên đặc tính vật liệu dây (đồng, nhôm, nhôm lõi thép AC/ACO/ACY) và cấu trúc cách điện cáp (PVC, XLPE).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán chính xác các thành phần công suất tác dụng ($P_{tt}$), công suất phản kháng ($Q_{tt}$), công suất biểu kiến ($S_{tt}$); xác định dòng điện mở máy ($I_{mm}$) và dòng điện đỉnh nhọn ($I_{đn}$) của nhóm thiết bị theo công thức: $$I_{đn} = I_{mm(\max)} + (I_{tt} - k_{sd} \cdot I_{đm(\max)})$$
  • Kỹ năng phân tích (Analytical skills): Phân tích so sánh kinh tế - kỹ thuật giữa chi phí đầu tư ban đầu ($V$) và chi phí vận hành hàng năm; đánh giá độ tin cậy cung cấp điện đối với từng loại phụ tải (hộ loại 1, 2, 3) để chọn sơ đồ cấp điện phù hợp (hình tia, phân nhánh hay dẫn sâu).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Xác định tọa độ tâm phụ tải để định vị tối ưu trạm biến áp và tủ phân phối; tính chọn tiết diện dây dẫn đường dây trên không, dây cáp và thiết bị bảo vệ theo tiêu chuẩn vận hành an toàn.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Giáo trình triển khai phương pháp tiếp cận diễn dịch kết hợp giải quyết vấn đề kỹ thuật cụ thể. Mỗi phần lý thuyết được tổ chức theo cấu trúc: Định nghĩa nguyên lý $\rightarrow$ Thiết lập công thức giải tích $\rightarrow$ Quy trình thuật toán từng bước $\rightarrow$ Bài tập mẫu ứng dụng số liệu thực tế $\rightarrow$ Hệ thống câu hỏi ôn tập củng cố.

graph LR
    A[Khái niệm & Nguyên lý] --> B[Công thức & Bảng tra]
    B --> C[Quy trình tính toán]
    C --> D[Bài toán mẫu thực tế]
    D --> E[Câu hỏi tự đánh giá]

Bài tập và bài toán ứng dụng thực tế

Tài liệu cung cấp hệ thống ví dụ tính toán với dữ liệu kỹ thuật thực tế của các phân xưởng và công trình công nghiệp:

  • Ví dụ phân xưởng cơ khí 5 máy: Tính $P_{tt}, Q_{tt}, S_{tt}$ theo phương pháp hệ số nhu cầu ($k_{nc} = 0{,}4$) cho nhóm máy tiện, phay, bào, khoan.
  • Ví dụ dự án khả thi khu chế xuất: Tính nhu cầu phụ tải dựa trên diện tích sản xuất $80\text{ ha}$ với suất phụ tải $S_0 = 400\text{ kVA/ha}$.
  • Ví dụ trạm máy nén khí: Xác định phụ tải tính toán từ sản lượng sản xuất hàng năm ($312 \cdot 10^3\text{ m}^3$), suất tiêu hao điện năng ($w_0 = 1000\text{ kWh}/10^3\text{ m}^3$) và thời gian sử dụng công suất cực đại ($T_{max} = 7000\text{ h/năm}$).
  • Ví dụ phân xưởng 38 máy công cụ: Quy trình 7 bước xác định số thiết bị hiệu quả ($n_{hq} = 21{,}2$), tra đường cong $n^, P^$ để tìm $k_{max} = 1{,}82$ và tính phụ tải cực đại.
  • Ví dụ mạng điện cần trục: Quy đổi động cơ chế độ ngắn hạn lặp lại ($\varepsilon = 15%$) về chế độ dài hạn ($\varepsilon = 100%$) để tính dòng đỉnh nhọn ($I_{đn}$).

Phương pháp đánh giá và hướng dẫn tự học

  • Phương pháp đánh giá: Sử dụng hệ thống câu hỏi cuối mỗi bài/chương để kiểm tra khả năng tái hiện lý thuyết (phân loại hộ tiêu thụ, chức năng trung tâm điều độ) và kỹ năng giải toán thiết kế (tính phụ tải, vẽ sơ đồ thay thế, tính tổn thất mạng điện).
  • Chỉ dẫn tự học: Người học cần tuân thủ lộ trình tính toán ngược chiều phân phối điện: tính từ thiết bị dùng điện (điểm 1) $\rightarrow$ tủ phân phối phụ DB (điểm 2) $\rightarrow$ tuyến cáp DB-MDB (điểm 3) $\rightarrow$ tủ phân phối chính MDB (điểm 4) $\rightarrow$ thanh cái hạ áp (điểm 5) $\rightarrow$ phía cao áp trạm biến áp phân xưởng (điểm 6).

Điểm nổi bật và cập nhật

  • Căn cứ dữ liệu hệ thống điện Việt Nam: Giáo trình trích dẫn các thông số vận hành thực tế của lưới điện quốc gia, bao gồm số liệu công suất lắp đặt nguồn ($5710\text{ MW}$ năm 2000), cơ cấu sản lượng điện năng giữa thủy điện ($58{,}7%$), nhiệt điện ($22{,}7%$), tuốc bin khí/diesel ($18{,}6%$), và tỷ trọng tiêu thụ điện công nghiệp - xây dựng đạt $48{,}82%$ (thống kê năm 2007).
  • Chuẩn hóa thông số kỹ thuật theo TCVN: Quy định rõ giới hạn độ lệch tần số cho phép ($\Delta f_{cp} = \pm 0{,}5\text{ Hz}$) và độ lệch điện áp cho phép ($-10%$ đến $+5%$) theo tiêu chuẩn vận hành lưới điện phân phối Việt Nam.
  • Phân loại cấp điện áp và kết cấu đường dây: Hệ thống hóa các cấp điện áp truyền tải theo chuẩn ASNI/TCVN ($69\text{ kV}, 110\text{ kV}, 220\text{ kV}, 500\text{ kV}$) và phân phối ($0{,}4\text{ kV}, 6\text{ kV}, 10\text{ kV}, 22\text{ kV}, 35\text{ kV}$); cung cấp bảng tra khoảng cách dây dẫn trên cột ($D_{tb}$) theo từng cấp điện áp.
  • Mô hình hóa chi tiết phụ tải phân xưởng: Phân tách rõ ràng mạng điện động lực và mạng điện chiếu sáng (chiếu sáng chung $220\text{ V}$, chiếu sáng cục bộ an toàn $12\text{ V} - 36\text{ V}$, chiếu sáng sự cố dùng nguồn ắc quy dự phòng).

Đối tượng sử dụng giáo trình

Nhóm đối tượng Yêu cầu tiên quyết (Prerequisites) Mục đích sử dụng
Học viên Trung cấp nghề Điện công nghiệp Hoàn thành các môn: An toàn lao động, Mạch điện, Đo lường điện, Vẽ điện, Khí cụ điện, Vật liệu điện, Thiết bị điện gia dụng. Học tập môn học chuyên môn MH 18; thực hành tính toán phụ tải, lựa chọn dây dẫn, thiết bị bảo vệ và chiếu sáng phân xưởng.
Giảng viên chuyên ngành Điện Có kiến thức chuyên sâu về Hệ thống điện và Cung cấp điện. Sử dụng làm khung tài liệu giảng dạy, biên soạn giáo án, đề thi và bài tập thực hành theo chuẩn đầu ra của Tổng cục Dạy nghề.
Kỹ thuật viên, thợ điện tại doanh nghiệp Hiểu biết cơ bản về an toàn điện và vận hành thiết bị điện công nghiệp. Tài liệu tham khảo tra cứu quy trình tính toán quy đổi phụ tải 1 pha sang 3 pha, xác định tâm phụ tải và xử lý tổn thất điện áp trong nhà máy.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với trình độ đào tạo nào?

Giáo trình được biên soạn chuyên biệt cho trình độ Trung cấp nghề ngành Điện công nghiệp theo chương trình khung của Tổng cục Dạy nghề, đồng thời phù hợp làm tài liệu tham khảo cho hệ Cao đẳng nghề và kỹ thuật viên điện tại các xí nghiệp.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học môn này?

Người học bắt buộc phải hoàn thành 7 môn học/mô đun nền tảng: An toàn lao động, Mạch điện, Đo lường điện, Vẽ điện, Khí cụ điện, Vật liệu điện và Thiết bị điện gia dụng để có đủ cơ sở giải quyết các bài toán tính toán cung cấp điện.

3. Phương pháp xác định phụ tải tính toán nào được giáo trình nhấn mạnh?

Giáo trình trình bày 4 phương pháp, trong đó phương pháp xác định theo hệ số cực đại ($k_{max}$) và phụ tải trung bình qua thông số thiết bị hiệu quả ($n_{hq}$) được nhấn mạnh để đạt độ chính xác cao khi thiết kế mạng điện phân xưởng.

4. Giáo trình hướng dẫn xử lý trường hợp phụ tải một pha trong mạng ba pha như thế nào?

Giáo trình cung cấp công thức quy đổi tương đương: nếu nối vào điện áp pha thì $P_{đmtđ} = 3 P_{đmph\max}$; nếu nối vào điện áp dây thì $P_{đmtđ} = \sqrt{3} P_{đm}$; trường hợp hỗn hợp sử dụng bảng hệ số quy đổi $p(ab)a, q(ab)a$ để chuyển đổi về pha mang tải lớn nhất.

5. Sơ đồ mạng điện cao áp nào được phân tích trong giáo trình?

Tài liệu phân tích 3 dạng sơ đồ cơ bản: Sơ đồ hình tia (độ tin cậy cao, dùng cho hộ loại 1 và 2), Sơ đồ phân nhánh (chi phí thấp, dùng cho hộ loại 2 và 3), và Sơ đồ dẫn sâu (đưa cấp điện áp $\ge 35\text{ kV}$ trực tiếp vào trung tâm phụ tải phân xưởng lớn).

Kết luận

Giáo trình Cung cấp điện (MH 18) do Trường Trung cấp GTVT Nam Định ban hành là tài liệu học thuật hoàn chỉnh, cung cấp hệ thống kiến thức từ tổng quan nguồn phát, lý thuyết tính toán phụ tải, mô hình hóa tổn thất mạng lưới, đến giải pháp lựa chọn thiết bị đóng cắt và thiết kế chiếu sáng công nghiệp. Lộ trình đào tạo được thiết kế chuẩn mực từ phân tích thông số thiết bị đến thiết kế hệ thống cấp điện hạ áp phân xưởng theo TCVN. Để mở rộng kiến thức, người học nên kết hợp tra cứu các Sổ tay Kỹ thuật Cung cấp điện, các tiêu chuẩn TCVN hiện hành về an toàn điện, và tài liệu chuyên sâu về bảo vệ rơ-le và hệ thống SCADA trong công nghiệp.
