Tổng quan về giáo trình

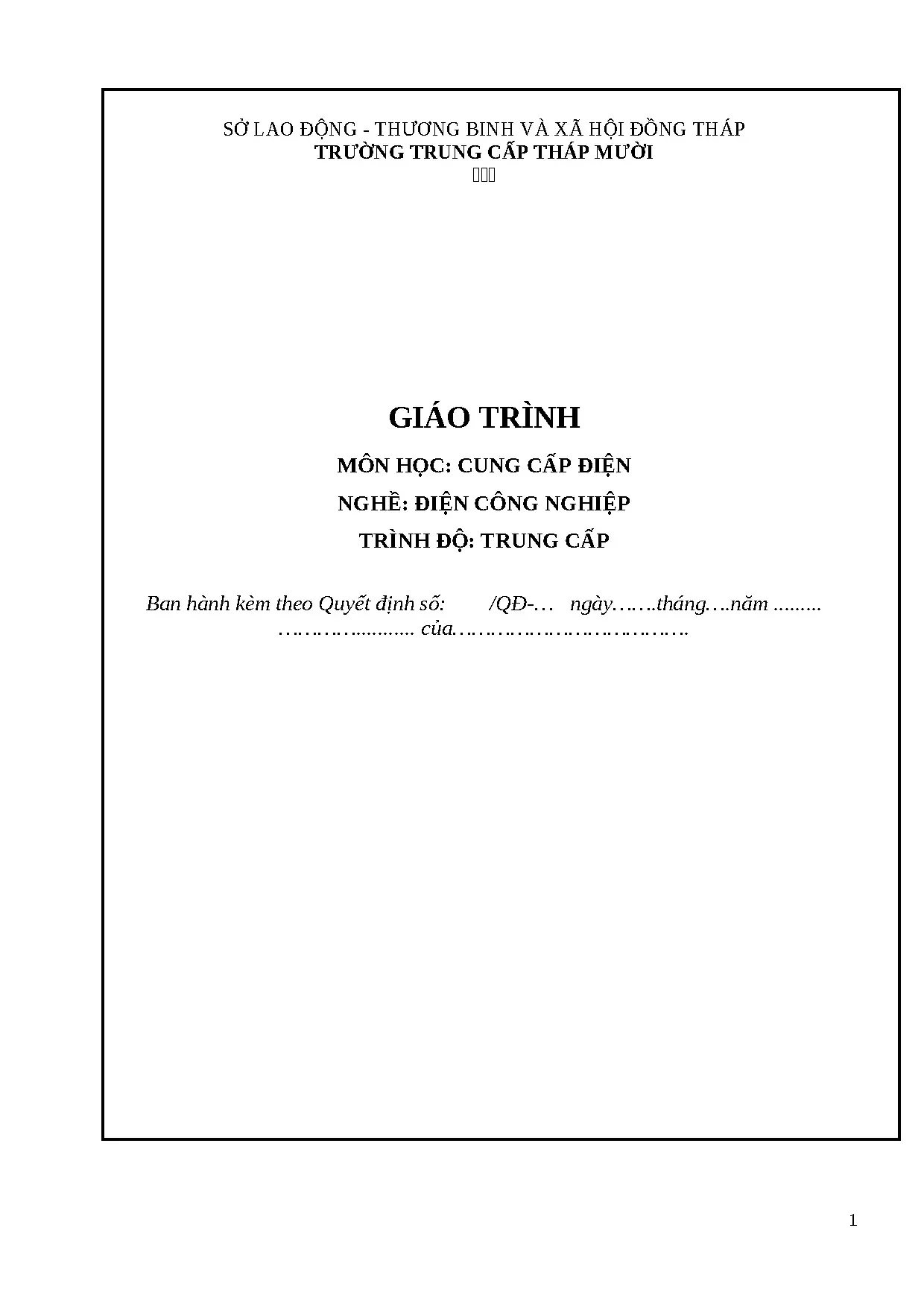

Giáo trình môn học Cung cấp điện (Mã môn học: MH 12) được Trường Trung cấp Tháp Mười (trực thuộc Sở Lao động - Thương binh và Xã hội tỉnh Đồng Tháp) ban hành và đưa vào giảng dạy trong chương trình đào tạo nghề Điện công nghiệp ở trình độ trung cấp. Trong cấu trúc khung chương trình, môn học được bố trí sau khi người học đã hoàn thành các môn học và mô-đun tiên quyết gồm: Vẽ điện, Ứng dụng AutoCAD vẽ kỹ thuật, Mạch điện, cùng hai mô-đun thực hành cơ bản là Thực tập Nguội và Thực tập Hàn. Về mặt tính chất, đây là môn học kỹ thuật cơ sở, đóng vai trò tạo nền tảng lý thuyết và kỹ năng tính toán để người học tiếp tục học môn chuyên ngành Lắp đặt hệ thống cung cấp điện.

Mục tiêu học tập (Learning Outcomes) của giáo trình hướng tới việc trang bị cho người học năng lực:

  • Trình bày phương án cung cấp điện cho đường dây truyền tải và phân xưởng công nghiệp theo đúng yêu cầu của Tiêu chuẩn Việt Nam (TCVN).
  • Phân tích, phân loại các dạng phụ tải điện để xác định phương thức cấp điện hợp lý.
  • Tính toán các dạng tổn thất điện áp, tổn thất công suất, tổn thất điện năng và đề xuất biện pháp kỹ thuật giảm tổn thất.
  • Nhận dạng, phân loại các trạm biến áp và sơ đồ nối dây của trạm.
  • Tính toán dung lượng bù công suất phản kháng nhằm nâng cao hệ số công suất $\cos\varphi$.
  • Tính toán, lựa chọn dây dẫn, cáp điện, thiết bị đóng cắt, thiết bị bảo vệ và bố trí hệ thống chiếu sáng công nghiệp.
  • Xác định phương án nối đất an toàn và chống sét cho đường dây cũng như trạm biến áp.

Chương trình có tổng thời lượng 60 giờ (gồm 30 giờ lý thuyết, 27 giờ bài tập/thực hành và 3 giờ kiểm tra tích hợp). Cấu trúc giáo trình được thiết kế theo tiến trình kỹ thuật tuần tự: bắt đầu từ Bài mở đầu (khái quát hệ thống điện), tiếp nối bởi 4 chương chuyên đề tính toán kỹ thuật và kết thúc bằng phần ôn tập tổng hợp.

Nội dung kiến thức cốt lõi

+-------------------------------------------------------------------------------+
|                      TIẾN TRÌNH CẤU TRÚC GIÁO TRÌNH (60 GIỜ)                   |
+-------------------------------------------------------------------------------+
  [Bài mở đầu] Khái quát hệ thống cung cấp điện (4 giờ)
        │
        ▼
  [Chương 1] Tính toán phụ tải điện (12 giờ)
        │    ├── Nông thôn (Trạm bơm, trường học, sinh hoạt)
        │    ├── Công nghiệp (Theo diện tích, sản lượng, thiết bị hiệu quả)
        │    └── Đô thị (Theo quy hoạch đường phố, căn hộ, chung cư)
        ▼
  [Chương 2] Tính toán tổn thất trong mạng điện (13 giờ)
        │    ├── Sơ đồ thay thế đường dây (hình π) & Máy biến áp (hình Γ, sao)
        │    ├── Tính toán tổn thất ΔU, ΔP, ΔQ, ΔA (qua Tmax, τ)
        │    └── Trạm biến áp & Quy chuẩn điện trở nối đất (Rđ ≤ 4Ω, 10Ω, 15Ω)
        ▼
  [Chương 3] Lựa chọn thiết bị trong cung cấp điện (15 giờ)
        │    ├── Chọn thiết bị theo Uđm, Iđm (hiệu chỉnh 35°C) & kiểm tra ngắn mạch
        │    ├── Khí cụ đóng cắt (MCĐ, MCPT, Cầu chì, Dao cách ly, Aptomat)
        │    └── Hiện tượng sét, 6 bước chống sét & Nối đất (ρtt = Km · ρ)
        ▼
  [Chương 4] Chiếu sáng công nghiệp & Bù công suất (15 giờ)
        │    ├── Tính toán quang thông chiếu sáng nhà xưởng
        │    └── Ý nghĩa kinh tế - kỹ thuật của việc bù công suất phản kháng
        ▼
  [Ôn tập & Kiểm tra tích hợp] (1 giờ ôn tập + 3 giờ kiểm tra)

Các chương/chủ đề chính

  • Bài mở đầu: Khái quát về hệ thống cung cấp điện (4 giờ lý thuyết): Giới thiệu nguồn năng lượng tự nhiên và đặc điểm sản xuất, tiêu thụ điện năng. Phân tích 3 khâu chính: sản xuất (nhà máy thủy điện, nhiệt điện, điện hạt nhân, năng lượng tái tạo), truyền tải (đường dây và trạm biến áp) và tiêu thụ điện. Trình bày các cấp điện áp tại Việt Nam (hiện hành: 0,4; 6; 10; 22; 35; 110; 220; 500 kV; định hướng chuẩn hóa: 0,4; 22; 110; 220; 500 kV). Phân loại hộ tiêu thụ thành 3 nhóm (Hộ loại 1, loại 2, loại 3) gắn với yêu cầu độ tin cậy cung cấp điện. Nêu 5 yêu cầu đối với hệ thống bảo vệ rơle: độ tin cậy, tính chọn lọc, tính dự phòng, độ nhạy và tác động nhanh. Giới thiệu chức năng của Trung tâm Điều độ Hệ thống điện Quốc gia cùng hệ thống SCADA/EMS, các chỉ tiêu kinh tế - kỹ thuật khi thiết kế hệ thống và lịch sử phát triển lưới điện Việt Nam qua các mốc công trình (Thác Bà, Uông Bí, Phả Lại, Hòa Bình, Trị An, Ialy, Hàm Thuận - Đa Mi, Phú Mỹ và đường dây 500 kV Bắc - Nam).

  • Chương 1: Tính toán phụ tải điện (12 giờ: 4 lý thuyết, 8 bài tập): Khái niệm về phụ tải điện và công suất tính toán ($P_{tt}$). Khảo sát các dạng đồ thị phụ tải ngày, tháng, năm gắn liền với các thông số $T_{max}$, hệ số điền kín và hệ số công suất. Cung cấp phương pháp xác định phụ tải cho từng khu vực cụ thể:

    1. Khu vực nông thôn: Tính toán phụ tải trạm bơm tưới/tiêu theo hệ số đồng thời $K_{đt}$ và hệ số tải $K_t$; phụ tải trường học theo suất diện tích $P_0 = (15 \div 20) \text{ W/m}^2$; phụ tải chiếu sáng sinh hoạt thôn xóm, xã dựa trên số hộ dân $H$ và suất phụ tải $P_0$.
    2. Khu vực công nghiệp: Phương pháp tính trong giai đoạn dự án khả thi theo suất phụ tải diện tích ($S_0 = 100 \div 400 \text{ kVA/ha}$) hoặc sản lượng sản phẩm ($M$ và suất tiêu hao $a$); giai đoạn xây dựng nhà xưởng dựa trên hệ số nhu cầu $K_{nc}$; giai đoạn thiết kế chi tiết bằng phương pháp số thiết bị hiệu quả và tính toán ngược từ thiết bị về nguồn cấp.
    3. Khu vực đô thị: Xác định phụ tải dựa trên chiều dài mặt bằng quy hoạch phố ($P_0 = 200 \div 700 \text{ W/m}$); phương pháp tính cho căn hộ riêng lẻ, khối nhà nhiều tầng và cụm chung cư thông qua hệ số đồng thời $K_{đt}$.

  • Chương 2: Tính toán tổn thất trong mạng điện (13 giờ: 4 lý thuyết, 8 bài tập, 1 kiểm tra): Thành lập sơ đồ thay thế đường dây truyền tải với các thông số điện dẫn ($G$), dung dẫn ($B$), điện trở ($R$), điện cảm kháng ($X$) theo mô hình hình $\pi$. Xây dựng sơ đồ thay thế máy biến áp 2 cuộn dây (mô hình hình $\Gamma$), máy biến áp 3 cuộn dây và máy biến áp tự ngẫu (mô hình hình sao) dựa trên số liệu thí nghiệm ngắn mạch ($\Delta P_k, U_k%$) và không tải ($\Delta P_0, I_0%$). Phương pháp tính tổn thất điện áp $\Delta U$ (tách thành phần dọc và ngang cho lưới $\le 35 \text{ kV}$ và $> 35 \text{ kV}$), tổn thất công suất ($\Delta P, \Delta Q$) và tổn thất điện năng ($\Delta A$) qua thời gian chịu tổn thất công suất lớn nhất $\tau$. Trình bày phân loại trạm biến áp (trung gian, phân xưởng, ngoài trời, trong nhà, trạm tủ hợp bộ); các sơ đồ nối dây phía cao áp và hạ áp; quy chuẩn kỹ thuật điện trở nối đất trạm ($R_đ \le 4\Omega$ với trạm phân phối; $R_đ \le 1\Omega$ cho trạm trung gian $\le 35 \text{ kV}$; $R_đ \le 0,5\Omega$ cho trạm $\ge 110 \text{ kV}$) và nối đất đường dây trên không ($R_đ \le 10\Omega$ ở đồng bằng, $R_đ \le 15\Omega$ ở trung du).

  • Chương 3: Lựa chọn thiết bị trong cung cấp điện (15 giờ: 8 lý thuyết, 6 bài tập, 1 kiểm tra): Điều kiện chọn khí cụ điện trong chế độ làm việc lâu dài theo điện áp định mức $U_{đm}$ và dòng điện định mức $I_{đm}$ (kèm công thức hiệu chỉnh theo nhiệt độ môi trường định mức $35^\circ\text{C}$). Các điều kiện kiểm tra khi có ngắn mạch gồm ổn định lực điện động ($I_{max} \ge I_{xk}$) và ổn định nhiệt ($I_{ôđn}$). Quy trình tính toán chọn lựa máy biến điện áp (TU), máy cắt điện cao áp, máy cắt phụ tải (MCPT), cầu chì, dao cách ly, Áptômát hạ áp, thanh dẫn kim loại và cáp điện lực. Phân tích bản chất hiện tượng sét; trình bày 6 nguyên tắc phòng chống sét công trình; nguyên lý bảo vệ của kim thu sét, khe hở phóng điện, chống sét ống (CSO) và chống sét van (CSV); công thức tính điện trở suất đất $\rho_{tt} = K_m \cdot \rho$ theo hệ số mùa $K_m$.

  • Chương 4: Chiếu sáng công nghiệp và nâng cao hệ số công suất (15 giờ: 9 lý thuyết, 5 bài tập, 1 kiểm tra): Trình bày kỹ thuật tính toán thiết kế chiếu sáng phân xưởng sản xuất; phương pháp nâng cao hệ số công suất $\cos\varphi$ và tính dung lượng tụ bù tĩnh nhằm giảm tổn thất công suất tác dụng trên mạng lưới phân phối.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết giải tích mạng điện dựa trên:

  1. Mô hình hóa phần tử mạng điện: Chuyển đổi các thông số vật lý của đường dây tải điện và máy biến áp thành các mô hình mạch tương đương (sơ đồ hình $\pi$, sơ đồ hình $\Gamma$, sơ đồ hình sao) để phục vụ tính toán giải tích.
  2. Nguyên lý cân bằng công suất và dòng năng lượng: Xác định mối quan hệ giữa công suất phát, truyền tải và tiêu thụ; đánh giá các thành phần công suất tác dụng $P$, phản kháng $Q$ và biểu kiến $S$.
  3. Cơ sở tối ưu hóa kinh tế - kỹ thuật: Phương pháp lựa chọn phương án cung cấp điện tối ưu thông qua bài toán cân bằng giữa tổng mức vốn đầu tư ban đầu ($K$) và chi phí vận hành hàng năm ($Y = a_{vh} \cdot K + a_{tc} \cdot K + \Delta A \cdot c$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán chính xác phụ tải tính toán $P_{tt}, Q_{tt}, S_{tt}$ theo từng phương pháp; tính toán độ lệch điện áp, sụt áp và tổn thất điện năng $\Delta A$; chọn tiết diện dây dẫn theo mật độ dòng điện kinh tế $J_{kt}$ hoặc theo điều kiện phát nóng cho phép; tra cứu chọn khí cụ điện bảo vệ theo bảng thông số định mức.
  • Kỹ năng phân tích (Analytical skills): Phân tích đồ thị phụ tải ngày/tháng/năm để đánh giá chế độ làm việc của thiết bị và lên lịch bảo dưỡng; phân tích cấu trúc lưới điện (hình tia, liên thông, hỗn hợp) để lựa chọn sơ đồ cấp điện thích hợp; phân tích các thông số thí nghiệm ngắn mạch và không tải của máy biến áp.
  • Năng lực thực tiễn (Practical competencies): Đọc và thể hiện đúng các ký hiệu quy ước trên bản vẽ cung cấp điện; tính toán thiết kế hệ thống cọc nối đất mạch vòng và cọc nối đất trung tính lặp lại cho đường dây hạ áp 0,4 kV; bố trí thiết bị chống sét bảo vệ an toàn cho công trình theo Tiêu chuẩn Việt Nam.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp tiếp cận sư phạm tích hợp: giảng dạy lý thuyết gắn liền với rèn luyện kỹ năng tính toán thông qua hệ thống bài tập kỹ thuật có số liệu định lượng cụ thể. Tỷ lệ phân bổ thời gian gồm 30 giờ giảng dạy lý thuyết, 27 giờ thực hành/giải bài tập trên lớp và 3 giờ dành cho kiểm tra định kỳ.

Hệ thống bài tập và case study trong giáo trình được xây dựng sát với các bài toán thiết kế thực tế:

  • Bài tập tính toán phụ tải phân xưởng cơ khí: Cho trước bảng danh mục thiết bị gồm máy tiện T630 ($4 \text{ máy} \times 10 \text{ kW}, \cos\varphi = 0,7$), máy tiện C620 ($5 \text{ máy} \times 7 \text{ kW}, \cos\varphi = 0,6$), máy tiện T616 ($4 \text{ máy} \times 4,5 \text{ kW}, \cos\varphi = 0,65$), máy khoan đứng, máy khoan bàn với hệ số sử dụng chung $k_{sd} = 0,1$; yêu cầu xác định công suất tính toán toàn xưởng.
  • Bài tập tính toán phụ tải khu dân cư và công cộng: Yêu cầu tính toán phụ tải tổng hợp cho một khu phức hợp gồm 2 khối nhà chung cư 5 tầng (mỗi tầng 12 căn hộ), 1 dãy phố dài 200 m có nhà dân ở 2 mặt đường, 1 công viên diện tích $20 \times 30 \text{ m}^2$ (đặt 4 đu quay công suất $7 \text{ kW}$) và 1 trường tiểu học quy mô 5 phòng học.
  • Bài tập tính tổn thất mạng trung áp: Tính toán tổn thất điện áp $\Delta U$ và tổn thất điện năng hàng năm $\Delta A$ cho tuyến đường dây 10 kV dùng dây nhôm lõi thép AC-70 và AC-50 phân nhánh cấp điện cho các phụ tải có $T_{max}$ từ 3000 h đến 5000 h.

Về phương pháp đánh giá, giáo trình quy định 3 bài kiểm tra tích hợp giữa lý thuyết và kỹ năng giải toán kỹ thuật (được phân bổ tại Chương 2, Chương 3 và Chương 4). Tiêu chí đánh giá tập trung vào mức độ chính xác của kết quả tính toán, tính đúng đắn khi áp dụng các hệ số tra bảng ($K_{nc}, K_{đt}, K_m, \alpha$) và việc tuân thủ các điều kiện chọn thiết bị theo quy chuẩn.

Để tự học hiệu quả, người học cần học tuần tự từ Bài mở đầu đến Chương 4, thực hiện đầy đủ các bài tập tự lượng giá ở cuối mỗi chương và rèn luyện kỹ năng tra cứu các bảng thông số vật liệu, định mức dây dẫn và máy biến áp trong sổ tay kỹ thuật.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các đặc điểm kỹ thuật và quy định thực tế của hệ thống điện Việt Nam:

  1. Bám sát quy hoạch chuẩn hóa cấp điện áp quốc gia: Giáo trình nêu rõ lộ trình chuyển đổi các cấp điện áp trung áp không đồng bộ (6, 10, 35 kV) sang cấp điện áp chuẩn 22 kV, cùng hệ thống lưới điện truyền tải chuẩn 110 kV, 220 kV và siêu cao áp 500 kV.
  2. Tích hợp các hệ thống quản lý hiện đại: Đưa vào nội dung giảng dạy về vai trò của Trung tâm Điều độ Hệ thống điện Quốc gia, hệ thống điều khiển và thu thập số liệu SCADA kết hợp hệ thống quản lý năng lượng EMS.
  3. Cập nhật cơ cấu nguồn điện đa dạng: Bên cạnh các nhà máy thủy điện và nhiệt điện truyền thống, giáo trình bổ sung kiến thức tổng quan về các nhà máy nhiệt điện tuabin khí, điện nguyên tử và các nguồn năng lượng tái tạo như điện mặt trời, điện gió, nhà máy điện sinh khối (đốt bã mía, khí biogas).
  4. Chuẩn hóa thông số thiết bị và quy chuẩn an toàn: Cập nhật các bảng tra trị số điện áp cho phép đối với các loại khí cụ điện hiện đại (máy cắt chân không, Áptômát chống dòng rò, chống sét van CSV), đồng thời tuân thủ các quy định về trị số điện trở nối đất $R_đ$ theo Tiêu chuẩn Việt Nam (TCVN).

Đối tượng sử dụng giáo trình

Giáo trình Cung cấp điện (MH 12) được biên soạn phục vụ các nhóm đối tượng cụ thể:

  • Học sinh/Sinh viên: Học sinh đang theo học trình độ Trung cấp và Cao đẳng nghề Điện công nghiệp tại các cơ sở giáo dục nghề nghiệp; sinh viên các ngành kỹ thuật điện, điện công nghiệp và tự động hóa cần tài liệu học tập về phương pháp tính toán thiết kế mạng phân phối điện.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học: Mạch điện (nắm vững lý thuyết dòng điện xoay chiều 1 pha, 3 pha, các đại lượng công suất $P, Q, S$), Vẽ điện và Ứng dụng AutoCAD vẽ kỹ thuật (đọc và thể hiện bản vẽ kỹ thuật), cùng các kiến thức thao tác cơ khí cơ bản từ mô-đun Thực tập Nguội và Thực tập Hàn.
  • Giảng viên: Dùng làm tài liệu chuẩn để biên soạn kế hoạch bài dạy, bài giảng tích hợp 60 giờ; khai thác hệ thống bài tập mẫu và số liệu kỹ thuật để ra đề kiểm tra, đề thi và hướng dẫn đồ án môn học.
  • Kỹ thuật viên và người tự học: Kỹ thuật viên vận hành lưới điện phân phối, thợ điện công nghiệp, nhân viên kỹ thuật cơ điện (M&E) tại các nhà máy, xí nghiệp cần tra cứu phương pháp tính chọn tiết diện dây dẫn, máy biến áp và thiết bị đóng cắt bảo vệ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp nhất với trình độ đào tạo nào?

Giáo trình được biên soạn chính thức cho trình độ trung cấp nghề Điện công nghiệp (khung 60 giờ), đồng thời phù hợp làm tài liệu tham khảo cơ sở cho hệ cao đẳng nghề và người học nghề điện thực hành.

2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi học giáo trình này?

Người học cần có kiến thức vững chắc về môn Mạch điện (tính toán dòng điện, điện áp, công suất $P, Q, S$, hệ số $\cos\varphi$), kỹ năng sử dụng phần mềm AutoCAD để lập bản vẽ điện và kiến thức cơ khí cơ bản từ mô-đun Nguội, Hàn.

3. Giáo trình này có điểm gì khác biệt về mặt cấu trúc tính toán?

Giáo trình phân chia chi tiết phương pháp tính toán phụ tải cho từng khu vực đặc thù (nông thôn, đô thị, công nghiệp) theo từng giai đoạn thiết kế (khả thi, xây dựng, chi tiết), kết hợp đầy đủ các bước tính toán tổn thất và chọn lựa thiết bị bảo vệ, chống sét theo Tiêu chuẩn Việt Nam.

4. Làm thế nào để tự học môn học này đạt kết quả tốt?

Người học cần nghiên cứu nội dung tuần tự từ Bài mở đầu đến Chương 4 theo hướng dẫn của giáo trình, kết hợp việc học lý thuyết với việc giải toàn bộ các bài tập tình huống ở cuối mỗi chương và thực hành tra cứu các bảng thông số kỹ thuật đi kèm.

5. Giáo trình cung cấp những công cụ và bảng tra dữ liệu nào?

Giáo trình cung cấp các bảng ký hiệu quy chuẩn trên bản vẽ điện, bảng tra hệ số nhu cầu $K_{nc}$, hệ số đồng thời $K_{đt}$, suất phụ tải diện tích $P_0, S_0$, các thông số định mức của dây nhôm lõi thép (AC), máy biến áp, bảng điện trở suất của các loại đất và hệ số mùa $K_m$.

Kết luận

Giáo trình Cung cấp điện (MH 12) của Trường Trung cấp Tháp Mười là tài liệu đào tạo nghề chuẩn xác, cung cấp kiến thức nền tảng và phương pháp tính toán kỹ thuật từ khâu xác định phụ tải điện, tính toán tổn thất công suất - điện áp, đến lựa chọn thiết bị đóng cắt, bảo vệ chống sét và thiết kế chiếu sáng công nghiệp.

Lộ trình học tập đề xuất: $$\text{Khái quát HTĐ} \longrightarrow \text{Tính toán phụ tải } (P_{tt}) \longrightarrow \text{Tính toán tổn thất } (\Delta U, \Delta P, \Delta A) \longrightarrow \text{Chọn thiết bị & Tiếp địa} \longrightarrow \text{Chiếu sáng & Bù } \cos\varphi$$

Để mở rộng kiến thức, người học nên tham khảo thêm các văn bản Quy phạm Trang bị Điện, hệ thống Tiêu chuẩn Quốc gia (TCVN) về an toàn điện và tài liệu kỹ thuật (catalog) của các hãng sản xuất thiết bị đóng cắt và biến áp.
