TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH CƠ SỞ ĐIỀU KHIỂN QUÁ TRÌNH

Tổng quan về giáo trình

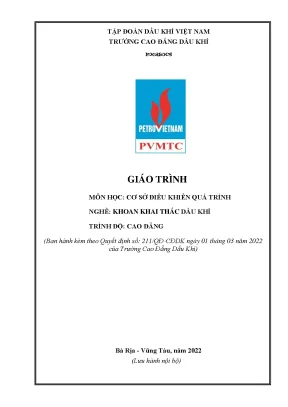

Giáo trình Cơ sở điều khiển quá trình (Mã mô đun: AUTM512111) là tài liệu giảng dạy chính quy thuộc khối kiến thức kỹ thuật cơ sở trong chương trình đào tạo trình độ Cao đẳng và Trung cấp nghề tại Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Tài liệu được ban hành kèm theo Quyết định số 211/QĐ-CĐDK ngày 01 tháng 03 năm 2022, do ThS. Phạm Thị Thu Hường (Chủ biên) và kỹ sư Nguyễn Xuân Thịnh biên soạn dựa trên chương trình giảng dạy áp dụng từ năm 2019.

Mô đun có tổng thời lượng đào tạo là 45 giờ (tương đương 2 tín chỉ), trong đó thời lượng phân bổ gồm 14–15 giờ lý thuyết, 29–30 giờ thực hành/thí nghiệm và 1–2 giờ kiểm tra đánh giá. Giáo trình đặt trọng tâm vào việc cung cấp cho người học các kiến thức nền tảng và kỹ năng ứng dụng kỹ thuật điều khiển tự động trong các dây chuyền công nghiệp quá trình, đặc biệt là các phân xưởng xử lý, chế biến và giàn khoan khai thác dầu khí.

Chuẩn đầu ra của giáo trình được xác định cụ thể trên ba phương diện:

  • Kiến thức (A1–A4): Trình bày các khái niệm cơ bản về quá trình và vòng điều khiển; giải thích vai trò của điều khiển quá trình về mặt an toàn, hiệu quả và biến thiên; mô tả 3 nhiệm vụ cơ bản (đo lường, so sánh, điều chỉnh); nhận biết và đọc hiểu các ký hiệu trên bản vẽ sơ đồ công nghệ và thiết bị đo (P&ID, PFD).
  • Kỹ năng (B1): Thiết lập tham số, vận hành và giám sát vòng điều khiển lưu lượng ở các chế độ bằng tay (Manual), tự động (Automatic) và tầng (Cascade).
  • Năng lực tự chủ và trách nhiệm (C1–C3): Rèn luyện tính cẩn trọng, chấp hành quy chuẩn an toàn trong phòng điều khiển và duy trì quy trình vệ sinh công nghiệp.

Về cấu trúc, giáo trình được thiết kế theo tiến trình sư phạm từ lý thuyết đại cương (Bài 1, Bài 2) đến thực hành ứng dụng trực tiếp trên hệ thống điều khiển phân tán DCS (Bài 3), tạo sự gắn kết chặt chẽ giữa nguyên lý kỹ thuật và thao tác vận hành thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 3 bài học chuyên đề logic:

  • Bài 1: Tầm quan trọng của điều khiển quá trình (3 giờ lý thuyết)
    • Khái niệm quá trình: Định nghĩa quá trình vật lý, hóa học, sinh học; sự biến đổi và lưu trữ vật chất/năng lượng; phân loại biến vào, biến ra, biến trạng thái và quan hệ nhân - quả.
    • Phân loại quá trình: Phân định hệ đơn biến (SISO) và đa biến (MIMO); quá trình liên tục (continuous), gián đoạn (intermittent), rời rạc (discrete) và quá trình mẻ (batch).
    • Bản chất điều khiển quá trình: Phân biệt bài toán điều chỉnh (regulation - duy trì giá trị đặt khi có nhiễu) và bài toán bám (tracking - bám theo tín hiệu thay đổi liên tục).
    • Mục tiêu điều khiển: Phân tích 5 mục đích then chốt: ổn định vận hành, bảo đảm năng suất/chất lượng, an toàn thiết bị/con người, bảo vệ môi trường và tối ưu hóa hiệu quả kinh tế.
  • Bài 2: Cơ bản lý thuyết điều khiển quá trình (12 giờ: 11 giờ lý thuyết, 1 giờ kiểm tra)
    • Cấu trúc vòng điều khiển: Mô tả nguyên lý của 3 thành phần cốt lõi gồm thiết bị đo (Sensor & Transmitter), thiết bị điều khiển (Controller - DCS/PLC/Analog/Digital) và thiết bị chấp hành (Final Control Element - van điều khiển, bơm, quạt gió).
    • Hệ thống thuật ngữ chuẩn: Định nghĩa các đại lượng: Biến quá trình ($PV$), Giá trị đặt ($SP/SV$), Tín hiệu điều khiển ($CO$), Biến điều khiển/thao tác ($MV$), Biến được điều khiển ($CV$), Tín hiệu đo ($PM$), Nhiễu ($Disturbance$), Sai số ($E = PV - SV$), và Độ lệch tĩnh ($Offset = PV - SP$). Công thức quan hệ đo mức bằng chênh áp: $\Delta P = \gamma \cdot h$.
    • Các cấu trúc và sách lược điều khiển: Phân tích điều khiển bằng tay (Manual), điều khiển tự động (Automatic), điều khiển tầng (Cascade - với bộ điều khiển chủ Master/Primary $TC$ và bộ điều khiển tớ Slave/Secondary $FC$, trong đó $SV_{FC} = MV_{TC}$), điều khiển vòng hở (bù nhiễu) và điều khiển vòng kín (phản hồi).
    • Đọc hiểu bản vẽ P&ID: Tiêu chuẩn ISA, ký hiệu thiết bị đo lường (thiết bị đơn lẻ Discrete, thiết bị điều khiển chia sẻ Shared Control, màn hình hiển thị chia sẻ Shared Display, chức năng máy tính, PLC), quy ước đường liên kết tín hiệu và quy tắc gán số thẻ nhận dạng thiết bị (Tag Number, Area Designation).
  • Bài 3: Vận hành hệ thống điều khiển lưu lượng (30 giờ: 29 giờ thực hành, 1 giờ kiểm tra)
    • Môi trường thực hành: Hệ thống điều khiển phân tán DCS Centum VP / CS3000 của Yokogawa, bao gồm trạm điều khiển hiện trường FCS, trạm vận hành HIS và bảng điều khiển mô phỏng (Mimic Panel).
    • Quy trình thao tác: Vận hành vòng lặp lưu lượng $FIC011/FIC012$ qua van điều khiển khí nén $CV-1$ ở chế độ MAN, AUT và CAS; thiết lập và chuyển đổi các chế độ thông qua Faceplate và Tuning Panel.
    • Phương pháp chỉnh định PID: Áp dụng phương pháp đường cong phản ứng quá trình vòng hở (xác định thời gian chết $L$ và hằng số thời gian $T$ qua Tag đồ thị $TG0101$) và phương pháp dao động vòng kín tận cùng Ziegler–Nichols (1942) để xác định độ lợi tới hạn ($PB_u$) và chu kỳ dao động tới hạn ($T_u$).
    • Điều khiển tỷ số (Ratio Control): Cấu hình tỷ số lưu lượng $F_A$ (nhánh độc lập) và $F_B$ (nhánh phụ thuộc) thông qua thiết bị đo $FT-1, FT-2$ và bộ điều khiển $FIC01$.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nền tảng (Fundamental theories): Lý thuyết vòng điều khiển phản hồi âm kín (Closed-loop feedback control), cơ sở động học quá trình dòng chảy và truyền nhiệt, nguyên lý dao động duy trì tại biên giới hạn ổn định theo luật Ziegler–Nichols.
  • Nguyên lý cốt lõi (Core principles): Nguyên lý chuyển đổi tín hiệu đo từ cảm biến sang tín hiệu dòng điện chuẩn $4\div20\text{ mA}$, chuyển đổi qua bộ $I/P$ sang tín hiệu áp suất khí nén $0.2\div1\text{ bar}$ ($3\div15\text{ psi}$) tác động lên cơ cấu chấp hành màng van khí nén.
  • Khung quy chuẩn kỹ thuật (Essential frameworks): Hệ thống ký hiệu kỹ thuật chuẩn ISA cho sơ đồ P&ID; bảng tính thông số hiệu chỉnh bộ điều khiển tỷ lệ - tích phân - vi phân (PID):
Kiểu điều khiển Dải tỷ lệ $P$ (%) Thời gian tích phân $I$ (giây) Thời gian vi phân $D$ (giây)
P $2 \times PB_u$ $0$ $0$
PI $2.2 \times PB_u$ $T_u / 1.2$ $0$
PID $1.7 \times PB_u$ $T_u / 2$ $T_u / 8$

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Kỹ năng giải mã, bóc tách và thuyết minh thông số công nghệ trên bản vẽ sơ đồ P&ID và PFD thực tế; kỹ năng đấu nối cáp tín hiệu $KS-2$, $KS-9$ giữa mô hình công nghệ và trạm điều khiển DCS; kỹ năng thiết lập thông số trên hệ thống Yokogawa Centum VP.
  • Kỹ năng phân tích (Analytical skills): Nhận dạng dạng đáp ứng động học của quá trình (quá dao động Underdamp, dao động tắt dần Overdamp, dao động duy trì); tính toán định lượng các tham số điều khiển $PB, T_I, T_D$ tương ứng từng điểm làm việc từ $20%$ đến $80%$ dải đo.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Khả năng thực hiện chuẩn xác quy trình khởi động hệ thống bơm $P1, P2$; xác nhận vị trí van công nghệ ($V1\text{-}1, V1\text{-}2, \dots$); xử lý an toàn ngăn ngừa sự cố chạy khô bơm (chống hỏng hóc thiết bị).

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng mô hình giảng dạy kết hợp giữa trang bị lý thuyết trên lớp và rèn luyện kỹ năng thực nghiệm trong phòng thực hành chuyên môn hóa (phòng DCS). Giảng viên sử dụng các phương pháp sư phạm tích cực như diễn giảng kỹ thuật, nêu vấn đề, hướng dẫn trực quan trên giao diện mô phỏng phần mềm DCS Yokogawa.

Bài tập, tình huống và bài thực hành (Exercises & Practical work)

  • Bài tập lý thuyết: Phân tích sơ đồ điều khiển nhiệt độ dầu thô sử dụng bộ trao đổi nhiệt; phân tích cấu trúc điều khiển tầng với vòng ngoài $TC$ và vòng trong $FC$; bài tập đọc hiểu và bóc tách bảng thiết bị từ bản vẽ P&ID của Liên doanh Việt - Nga Vietsovpetro.
  • Bài thực hành (LABCE2): Sinh viên thực hiện chuỗi bài tập vận hành từ cơ bản đến nâng cao:
    1. Khởi động nguồn $220\text{ VAC}$, cấp áp suất khí nén $4\text{ kgf/cm}^2$, nạp nước bồn dự trữ đạt mức $60%$.
    2. Vận hành thủ công bằng tay (MAN) trên bộ điều khiển $FIC011/FIC012$ để khảo sát phản ứng quá trình khi thay đổi bước nhảy $MV$ thêm $5%$.
    3. Chuyển đổi sang chế độ tự động (AUT), thay đổi giá trị đặt $SV \pm 5%$ và quan sát đường cong đáp ứng $PV$.
    4. Thực hiện quy trình dò tìm tham số PID theo phương pháp Zigler–Nichols tại dải điểm làm việc từ $20%$ đến $80%$.

Phương pháp kiểm tra và đánh giá (Assessment methods)

  • Đánh giá thường xuyên: Tối thiểu 01 bài đánh giá thông qua hỏi đáp vấn đáp đầu giờ hoặc bài kiểm tra viết ngắn dưới 30 phút.
  • Đánh giá định kỳ:
    • Bài số 1 (Lý thuyết): Thời gian $45\div60$ phút (trắc nghiệm hoặc tự luận), đánh giá chuẩn đầu ra $A1, A2, A3, A4, C1$ (Nội dung Bài 1 và Bài 2).
    • Bài số 2 (Thực hành): Thời gian 60 phút, đánh giá chuẩn đầu ra $B1, C1, C2, C3$ (Nội dung Bài 3 trên trạm DCS).
  • Thi kết thúc mô đun: Kết hợp 2 phần bắt buộc gồm thi lý thuyết trắc nghiệm ($45\div60$ phút) và thi kỹ năng thực hành vận hành trên trạm máy ($60$ phút).

Hướng dẫn tự học (Self-study guidelines)

Người học phải nghiên cứu trước tài liệu giáo trình và tài liệu tham khảo được cung cấp trước khi lên lớp. Chương trình quy định sinh viên phải tham gia tối thiểu $70%$ thời lượng lý thuyết; trường hợp vắng quá $30%$ số tiết lý thuyết bắt buộc phải học lại mô đun. Phương pháp tự học được tổ chức kết hợp giữa nghiên cứu cá nhân và sinh hoạt nhóm học tập từ 6 đến 8 thành viên để hoàn thành các chuyên đề thảo luận kỹ thuật.

Điểm nổi bật và tính cập nhật

  • Chuẩn hóa khung chương trình đào tạo kỹ thuật: Giáo trình được ban hành năm 2022 theo quyết định của Hiệu trưởng Trường Cao đẳng Dầu khí, cập nhật trực tiếp theo tiêu chuẩn nghề quốc gia về Vận hành thiết bị chế biến và Khoan khai thác dầu khí.
  • Sử dụng nền tảng công nghệ DCS thực tế: Toàn bộ nội dung thực hành được xây dựng trên hệ thống điều khiển phân tán Yokogawa CENTUM VP (CS3000) – nền tảng điều khiển đang được vận hành phổ biến tại các nhà máy lọc dầu, nhà máy xử lý khí và các công trình dầu khí biển tại Việt Nam.
  • Gắn kết dữ liệu thực tế từ công nghiệp: Giáo trình tích hợp các tài liệu kỹ thuật, sơ đồ công nghệ mẫu và bản vẽ P&ID từ thực tế sản xuất của Liên doanh Việt - Nga Vietsovpetro và tài liệu hướng dẫn kỹ thuật Laboratory Centum VP Manual của Yokogawa Vietnam Ltd (2021).
  • Kế thừa hệ thống tài liệu chuyên ngành chuẩn mực: Giáo trình tổng hợp lý thuyết từ các nguồn uy tín như giáo trình Cơ sở hệ thống điều khiển quá trình của TS. Hoàng Minh Sơn (NXB Bách khoa Hà Nội, 2016), giáo trình Instrumentation Level 1 (NCCER - Hoa Kỳ, 2015) và tài liệu Fundamentals of Process Control (PAControl).

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên đào tạo nghề:
    • Học sinh, sinh viên trình độ Cao đẳng và Trung cấp thuộc các chuyên ngành kỹ thuật: Khoan khai thác dầu khí, Vận hành thiết bị chế biến dầu khí, Vận hành thiết bị khoan khai thác dầu khí.
    • Mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung/đại cương và các môn học kỹ thuật cơ sở nền tảng.
  • Điều kiện tiên quyết (Prerequisites): Người học cần có kiến thức nền tảng từ các học phần: Vẽ kỹ thuật (MECM52003), Điện kỹ thuật cơ bản (ELEO53012) và Hóa đại cương (PETR63001).
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm khung tham chiếu chuẩn để xây dựng đề cương bài giảng, thiết kế kế hoạch bài dạy (lý thuyết, tích hợp, thực hành), biên soạn ngân hàng câu hỏi kiểm tra định kỳ và phiếu chấm điểm thực hành tại phòng máy DCS.
  • Kỹ thuật viên và cán bộ vận hành: Tài liệu đóng vai trò tài liệu tham khảo kỹ thuật cho nhân sự đang làm việc tại các phòng điều khiển trung tâm, hỗ trợ tra cứu nhanh quy ước ký hiệu P&ID và quy trình tinh chỉnh tham số vòng điều khiển kín.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho người học bậc Cao đẳng và Trung cấp nghề thuộc các nhóm ngành: Khoan khai thác dầu khí, Vận hành thiết bị chế biến dầu khí và Vận hành thiết bị khoan khai thác dầu khí.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các môn học đại cương và môn cơ sở kỹ thuật gồm: Vẽ kỹ thuật (để nắm bắt cấu trúc bản vẽ hình học), Điện kỹ thuật cơ bản (để hiểu về mạch điện và tín hiệu dòng điện $4\div20\text{ mA}$) và Hóa đại cương (để hiểu tính chất vật chất của dòng công nghệ).

3. Giáo trình này có điểm gì khác biệt so với các tài liệu lý thuyết điều khiển tự động thông thường?

Giáo trình giảm tải các phần chứng minh toán học phức tạp, tập trung trực tiếp vào bản chất vận hành công nghiệp. Cấu trúc thời lượng dành đến $66.7%$ (30/45 giờ) cho thực hành thao tác trên phần mềm và phần cứng hệ thống DCS Centum VP Yokogawa thực tế, kết hợp đọc bản vẽ P&ID theo chuẩn công nghiệp dầu khí.

4. Phương pháp tự học và nghiên cứu giáo trình như thế nào để đạt hiệu quả cao?

Người học cần đọc trước nội dung từng bài học, chuẩn bị câu hỏi thảo luận nhóm (nhóm 6–8 người). Trong các giờ thực hành tại phòng DCS, cần nắm vững quy trình từng bước, chú trọng các quy định an toàn (như kiểm tra trạng thái mở van $CV-1, CV-2$ trước khi chạy bơm để tránh hư hại do chạy khô), và ghi nhận chính xác các tham số đáp ứng động học ($PB, T_u$) trên cửa sổ Tuning Panel.

5. Có những tài liệu bổ trợ nào đi kèm với giáo trình?

Tài liệu bổ trợ bao gồm: Tập bản vẽ sơ đồ công nghệ P&ID tham khảo từ Liên doanh Việt - Nga Vietsovpetro, tài liệu hướng dẫn thực hành nội bộ Laboratory Centum VP Manual (Yokogawa Vietnam Ltd), giáo trình Cơ sở hệ thống điều khiển quá trình của TS. Hoàng Minh Sơn và phiếu hướng dẫn thực hành/phiếu đánh giá kỹ năng nghề.

Kết luận

Giáo trình Cơ sở điều khiển quá trình (AUTM512111) cung cấp hệ thống kiến thức có cấu trúc chặt chẽ từ nguyên lý cơ bản của một vòng điều khiển tự động, phương pháp đọc bản vẽ tiêu chuẩn ISA P&ID, đến kỹ năng thiết lập tham số và vận hành các chế độ điều khiển trên hệ thống DCS công nghiệp.

Lộ trình tiếp thu đề xuất cho người học:

  1. Nắm vững các định nghĩa, phân loại quá trình và 5 mục tiêu vận hành tại Bài 1.
  2. Hiểu rõ cấu trúc vòng điều khiển, thuật ngữ ($PV, SP, MV, CO$), các sách lược điều khiển ($MAN, AUT, CAS$) và quy chuẩn ký hiệu P&ID tại Bài 2.
  3. Thực hành thiết lập, tinh chỉnh thông số PID và vận hành hệ thống lưu lượng trên trạm DCS Centum VP tại Bài 3.

Tài liệu tham khảo chính thức:

  • TS. Hoàng Minh Sơn (2016), Cơ sở hệ thống điều khiển quá trình, NXB Bách khoa Hà Nội.
  • NCCER (2015), Instrumentation Level 1, Third Edition, Pearson.
  • PAControl, Fundamentals of Process Control.
  • Yokogawa Vietnam Ltd (2021), Laboratory Centum VP Manual (Tài liệu lưu hành nội bộ).
  • Hồ sơ bản vẽ P&ID mẫu, Liên doanh Việt - Nga Vietsovpetro.
