BÀI MÔ TẢ HỌC THUẬT VÀ PHÂN TÍCH THƯ MỤC GIÁO TRÌNH CẤU TẠO KIẾN TRÚC

Tổng quan về giáo trình

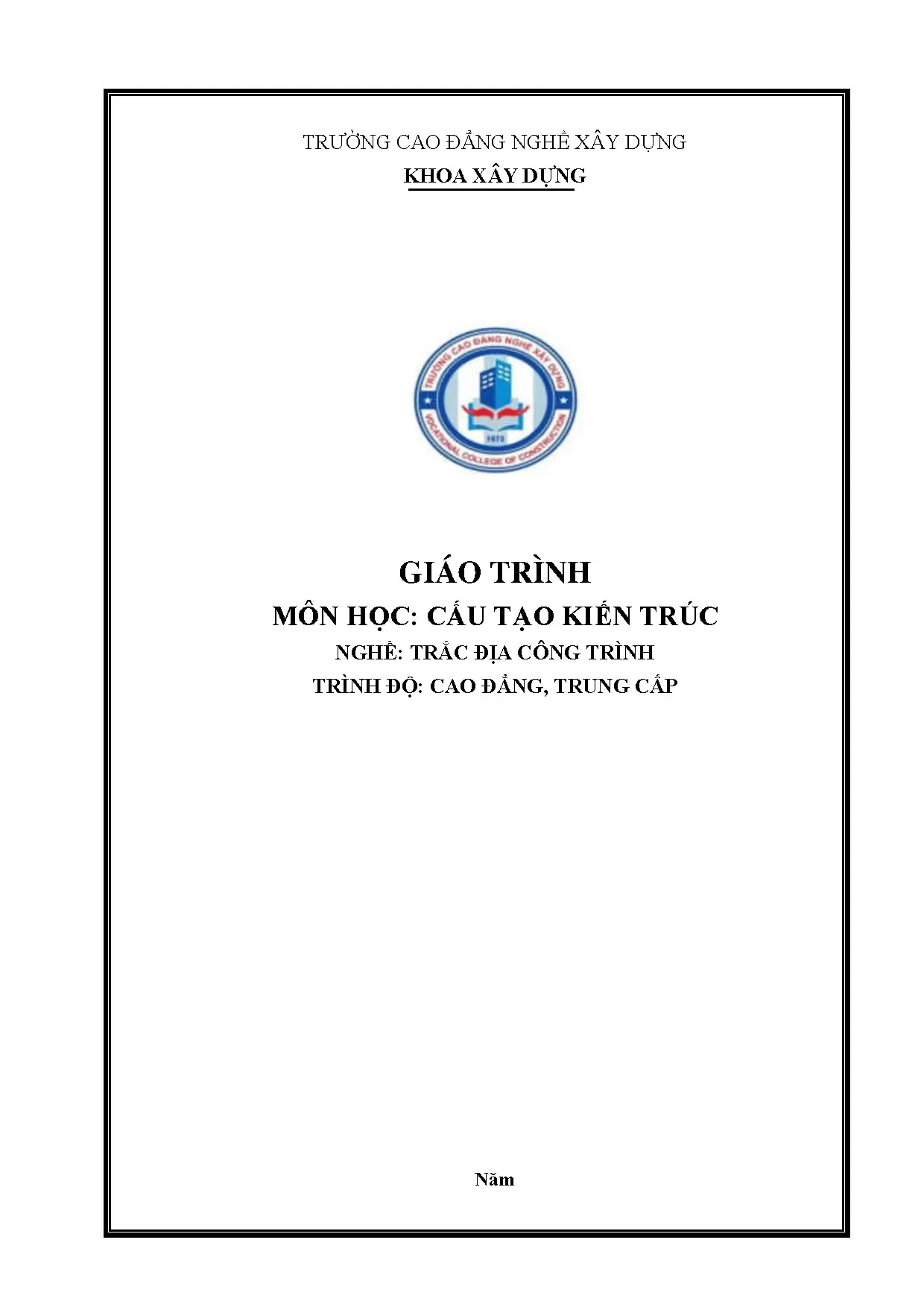

  • Tên tài liệu: Giáo trình Môn học Cấu tạo Kiến trúc
  • Đơn vị biên soạn: Ban biên soạn Khoa Xây dựng – Trường Cao đẳng Nghề Xây dựng
  • Chuyên ngành đào tạo: Kỹ thuật Xây dựng, Trắc địa công trình
  • Trình độ áp dụng: Cao đẳng và Trung cấp

Giáo trình Cấu tạo Kiến trúc là tài liệu phục vụ chương trình đào tạo nghề Kỹ thuật Xây dựng và Trắc địa công trình, được xây dựng theo chương trình khung do Bộ Lao động – Thương binh và Xã hội ban hành. Trong cấu trúc chương trình đào tạo, môn học đóng vai trò chuyển tiếp giữa khối kiến thức cơ sở (Hình học họa hình, Vẽ kỹ thuật, Trắc địa đại cương) và các môn học chuyên môn công trình (Kỹ thuật thi công, Đồ án kết cấu, Đo đạc công trình).

Mục tiêu học tập của giáo trình được xác định rõ trên hai phương diện kỹ thuật cốt lõi:

  1. Trang bị hệ thống nguyên tắc và phương pháp luận thiết kế để tạo lập vỏ bọc bao che tương thích với công năng sử dụng bên trong và bên ngoài công trình.
  2. Xác định hệ kết cấu chịu lực tương ứng với vỏ bọc kiến trúc, đảm bảo khả năng truyền lực và độ bền vững tổng thể.

Cấu trúc tài liệu được thiết kế theo tiến trình thi công thực tế từ phần ngầm đến phần thân và phần mái công trình. Phương pháp tiếp cận đi từ việc phân tích các yếu tố tác động (tác nhân thiên nhiên như bức xạ mặt trời, địa chất, nước ngầm; tác nhân con người như tải trọng bản thân, chấn động, hỏa hoạn) đến giải pháp cấu tạo chi tiết cho từng cấu kiện.

Điểm đặc sắc của giáo trình nằm ở tính định lượng kỹ thuật cụ thể: mọi giải pháp cấu tạo đều đi kèm thông số kích thước danh nghĩa, cường độ chịu tải của vật liệu, quy tắc phân bổ mạch vữa và quy chuẩn mạng lưới mô đun thống nhất.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình tập trung vào hai khối kiến thức chuyên đề chính mang tính hệ thống:

  • Chương 1: Giới thiệu, Phân loại, Phân cấp công trình

    • Khái niệm và các yếu tố ảnh hưởng: Phân tích các tác động bất lợi từ tự nhiên (quỹ đạo bức xạ mặt trời, chế độ gió, địa hình, mực nước ngầm, độ lún nền đất, xâm thực hóa - sinh, mối mọt) và con người (tải trọng bản thân thường xuyên, tải trọng chấn động tức thời, hỏa hoạn, tiếng ồn).
    • Phân loại sơ đồ kết cấu chịu lực:
      1. Kết cấu tường chịu lực: Gồm tường ngang chịu lực (áp dụng bước gian $B \le 4\text{ m}$, cách âm tốt nhưng phân chia phòng đơn điệu), tường dọc chịu lực (bố trí mặt bằng linh hoạt nhưng độ cứng ngang kém) và kết hợp tường ngang – dọc chịu lực. Giới hạn áp dụng cho nhà $\le 5$ tầng, $B \le 4\text{ m}$, $L \le 6\text{ m}$; chiều dày tường tối thiểu $200\text{ mm}$, gạch có cường độ nén $> 50\text{ kg/cm}^2$.
      2. Kết cấu khung chịu lực: Toàn bộ tải trọng truyền qua dầm xuống cột; phân loại thành khung khuyết (khung không hoàn toàn), khung ngang (khẩu độ $6\text{--}9\text{ m}$, bước khung $3{,}6\text{--}6\text{ m}$), khung dọc (khẩu độ $< 6\text{ m}$, lưới cột $6 \times 6\text{ m}$) và khung chịu lực hoàn toàn.
      3. Kết cấu không gian chịu lực: Tận dụng làm việc ba chiều, chiều cao kết cấu ngang chiếm $1/20\text{--}1/30$ khẩu độ; bao gồm vỏ mỏng, khung không gian thanh, kết cấu gấp nếp, kết cấu khí căng, vòm bán cầu và kết cấu dây treo.
    • Hệ thống mô đun và hệ trục định vị: Sử dụng mô đun gốc $M = 100\text{ mm}$. Quy chuẩn hệ trục định vị trên bản vẽ: trục đứng đánh số thứ tự từ trái sang phải trong vòng tròn ($1, 2, 3\dots$), trục ngang đánh chữ cái từ dưới lên ($A, B, C\dots$). Các thông số cơ bản gồm bước gian $B$, nhịp nhà $L$ ($L > B$) và chiều cao tầng $H$. Quy trình thiết kế 3 giai đoạn: minh họa dự án, bản vẽ thi công và bản vẽ hoàn công quyết toán.

  • Chương 2: Cấu tạo nhà dân dụng

    • Cấu tạo nền và móng:
      • Nền tự nhiên (yêu cầu độ lún cho phép $S = 8\text{--}10\text{ cm}$) và 5 phương pháp xử lý nền nhân tạo (đầm nện, cọc đất, hạ nước ngầm bằng ống châm kim, thay đất, dùng hóa chất ximăng hóa/silicát hóa, đóng cọc tre/tràm mật độ 25 cọc/$\text{m}^2$ với đường kính $\phi 80\text{--}100\text{ mm}$).
      • Cấu tạo nền đặc, nền rỗng (áp dụng khi mặt nền cao hơn đất tự nhiên $\ge 60\text{ cm}$ để chống ẩm), nền dốc (độ dốc $1/10\text{--}1/8$ hoặc dật bậc khi $> 1/8$).
      • Quy cách các loại móng: móng gạch (bậc giật đối xứng $70\text{--}140\text{ mm}$, lệch tâm $140\text{--}210\text{ mm}$, vữa xi măng mác $75$), móng đá hộc (cổ móng $\ge 400\text{ mm}$, tỷ lệ giật $b/h = 1/2$), móng bê tông đá hộc (đá chiếm $30\text{--}50%$ thể tích), móng bê tông cốt thép.
      • Cấu tạo móng đặc biệt: Móng khe lún (bố trí cho công trình dài $> 40\text{ m}$, chênh cao $> 10\text{ m}$, khe hở $2\text{--}3\text{ cm}$ tách rời từ móng đến mái), móng khe nhiệt độ (khe rộng $2\text{--}3\text{ cm}$, móng làm chung, thân tách riêng), móng giật cấp trên sườn dốc và móng qua hố ao mương.
      • Kỹ thuật chống ẩm chân tường bằng vữa xi măng mác $75$ dày $20\text{ mm}$; chống thấm tầng hầm và cấu tạo bệ nhà (cao hơn hè $45\text{--}75\text{ cm}$), hè rãnh (thềm rộng $60\text{--}100\text{ cm}$, rãnh rộng $25\text{--}30\text{ cm}$), bậc tam cấp (rộng $30\text{ cm}$, cao $15\text{ cm}$, nhô khỏi mép cửa tối thiểu $30\text{ cm}$).
    • Cấu tạo tường và khối xây:
      • Kích thước gạch tiêu chuẩn Việt Nam: $220 \times 105 \times 55\text{ mm}$. Cường độ gạch máy $R = 75\text{--}200\text{ kg/cm}^2$, gạch thủ công $R = 35\text{--}75\text{ kg/cm}^2$. Chiều rộng mạch vữa $8\text{--}12\text{ mm}$.
      • Chiều dày tường: tường không chịu lực dày $60\text{ mm}$ (cao $\le 1{,}2\text{ m}$), $110\text{ mm}$ (cao $1{,}5\text{--}2{,}5\text{ m}$); tường chịu lực dày $220\text{ mm}$ (cao $\le 3\text{--}4\text{ m}$), $335\text{ mm}$, $450\text{ mm}$.
      • Cấu kiện gia cường: Trụ liền tường ($220 \times 220$, $330 \times 330$, $330 \times 450\text{ mm}$), giằng tường (bố trí khi tường cao mỗi $3\text{--}4\text{ m}$, dày $70\text{--}140\text{ mm}$).
      • Chi tiết bộ phận tường: Bệ cửa sổ nhô ra $5\text{--}7\text{ cm}$ dốc $> 1/5$; ngạch cửa đi cao hơn nền $1\text{--}3\text{ cm}$; cấu tạo lanh tô (lanh tô vỉa đứng với khẩu độ $l \le 1200\text{ mm}$, vỉa nghiêng $l \le 1500\text{ mm}$, gạch cốt thép $l \le 2000\text{ mm}$, cuốn vòm $l = 1500\text{--}1800\text{ mm}$, lanh tô bê tông cốt thép đúc sẵn hoặc đổ tại chỗ); ô văng nhô ra không quá $1200\text{ mm}$; đỉnh tường và mũ bảo vệ nhô ra $5\text{--}7\text{ cm}$.
    • Cấu tạo cửa đi và cửa sổ:
      • Phân loại cửa theo chuyển động: trục quay bên cạnh, trục quay giữa, cửa sổ lật ngang, cửa sổ trượt đứng và trượt ngang.
      • Khuôn cửa: Tiết diện cửa 1 lớp ($60 \times 80$, $60 \times 130\text{ mm}$), cửa 2 lớp ($60 \times 160$, $60 \times 250\text{ mm}$). Gờ lõm sâu $10\text{--}15\text{ mm}$.
      • Hai phương pháp lắp dựng khuôn vào tường: lắp khuôn trước khi xây (thanh ngang nhô ra $110\text{ mm}$, chôn thép đuôi cá cách khoảng $300\text{--}500\text{ mm}$) và chừa lỗ cửa lắp khuôn sau (chừa khe $15\text{--}20\text{ mm}$, cách $10$ hàng gạch chôn $1$ viên gạch gỗ để đóng đinh $\phi 4\text{--}5\text{ mm}$ dài $125\text{ mm}$). Khung cánh cửa dày $40\text{--}45\text{ mm}$, soi hèm sâu $10\text{--}16\text{ mm}$ để lắp kính dày $3\text{--}5\text{ mm}$.

Kiến thức nền tảng được xây dựng

  • Lý thuyết cơ bản (Fundamental theories): Cơ chế truyền tải trọng thường xuyên và tức thời từ mái qua dầm, cột, tường xuống móng và phân tán vào nền đất; nguyên lý biến dạng nhiệt và hiện tượng lún không đều trong công trình xây dựng.
  • Nguyên tắc cốt lõi (Core principles):
    • Nguyên tắc bất trùng mạch đứng trong khối xây tường (mạch đứng lệch nhau tối thiểu $5\text{ cm}$).
    • Nguyên tắc điều hợp kích thước không gian trên cơ sở mô đun gốc $M = 100\text{ mm}$.
    • Nguyên tắc đảm bảo góc cứng mở rộng gối móng bê tông ($45^\circ$) và tỷ lệ giật bậc móng đá hộc ($b/h = 1/2$).
  • Khung kỹ thuật chuẩn mực (Essential frameworks): Hệ thống phân loại 3 sơ đồ kết cấu chịu lực chính (tường, khung, không gian); cấu trúc phân đoạn 3 bước lập hồ sơ thiết kế công trình xây dựng.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Kỹ năng thiết lập hệ trục định vị công trình trên bản vẽ; kỹ năng tính toán phân bổ các bậc giật móng gạch, móng đá; kỹ năng lựa chọn giải pháp lanh tô (vỉa đứng, vỉa nghiêng, gạch cốt thép, bê tông cốt thép) tương thích với khẩu độ cửa.
  • Kỹ năng phân tích (Analytical skills): Phân tích và đánh giá điều kiện địa chất, mực nước ngầm để lựa chọn phương pháp xử lý nền (đầm nện, phụt vữa xi măng, đóng cọc tràm) và giải pháp chống thấm tầng hầm; phân tích ưu nhược điểm của sơ đồ khung ngang và khung dọc chịu lực.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Triển khai chi tiết bản vẽ cấu tạo bệ tường, hè rãnh, bậc tam cấp, giằng tường, lanh tô và ô văng; xác định đúng trình tự và yêu cầu kỹ thuật lắp dựng khuôn cửa vào khối xây tường.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kỹ thuật thực hành, kết hợp chặt chẽ giữa lý luận cơ cấu truyền lực với các chỉ dẫn định lượng hình học và quy trình công nghệ thi công. Kiến thức lý thuyết luôn đi kèm các quy định thông số cụ thể (như mác vữa, cường độ vật liệu, kích thước tiết diện danh nghĩa).

  • Bài tập và tình huống áp dụng: Giáo trình tích hợp các bài tập ứng dụng trực tiếp mạng lưới mô đun vào việc bố trí dây chuyền công năng mặt bằng:
    • Bài tập 1: Áp dụng mạng lưới mô đun thiết kế mặt bằng cửa hàng diện tích gồm 3 gian bán hàng (mỗi gian $16\text{ m}^2$), quầy thu tiền ($8\text{ m}^2$), phòng gửi tư trang ($8\text{ m}^2$), khu vệ sinh ($8\text{ m}^2$) và sảnh ($8\text{ m}^2$).
    • Bài tập 2: Ứng dụng mạng lưới mô đun $6 \times 4\text{ m}$ và $3 \times 4\text{ m}$ thiết kế phòng họp diện tích $48\text{ m}^2$, phòng chuẩn bị tài liệu ($12\text{ m}^2$), khu vệ sinh ($6\text{ m}^2$), khu chuẩn bị nước ($6\text{ m}^2$) và rãnh ($12\text{ m}^2$).
  • Thực hành kỹ thuật: Người học thực hiện các bài tập vẽ chi tiết cấu tạo: triển khai mạch gạch xây tường góc, bố trí giằng tường qua ô cửa, vẽ mặt cắt chi tiết lanh tô cuốn vòm, lanh tô gạch cốt thép và hai phương án neo liên kết khuôn cửa vào tường gạch.
  • Phương pháp đánh giá: Đánh giá năng lực dựa trên độ chính xác của các kích thước danh nghĩa, việc tuân thủ các quy tắc mô đun, độ chuẩn xác trong việc tính toán tải trọng và khả năng giải quyết các giải pháp kỹ thuật (như chống thấm tầng hầm, xử lý khe lún) trên bản vẽ kỹ thuật.
  • Hướng dẫn tự học: Giáo trình định hướng người học nghiên cứu theo từng nhóm cấu kiện từ móng, tường đến cửa; đối chiếu các số liệu kích thước trong tài liệu với quan sát thực tế tại các công trình xây dựng dân dụng; tự giải các bài tập chia lưới mô đun định vị trục trước khi triển khai bản vẽ chi tiết.

Điểm nổi bật và tính cập nhật

  • Biên soạn theo chương trình khung chuẩn hóa: Nội dung tài liệu chấp hành chuẩn xác danh mục bài học và đề mục theo chương trình khung môn học/mô đun nghề Kỹ thuật Xây dựng do Bộ Lao động – Thương binh và Xã hội ban hành.
  • Định lượng kỹ thuật sát thực tế tại Việt Nam: Tài liệu cung cấp các thông số định lượng chính xác phù hợp với thực tế sản xuất vật liệu và tập quán xây dựng trong nước:
    • Quy cách viên gạch tiêu chuẩn ($220 \times 105 \times 55\text{ mm}$); phân loại gạch máy ($R = 75\text{--}200\text{ kg/cm}^2$) và gạch thủ công ($R = 35\text{--}75\text{ kg/cm}^2$).
    • Chỉ tiêu gia cố nền bằng cọc thảo mộc bản địa: quy cách cọc tre dài $2{,}5\text{ m}$ và cọc tràm dài $4\text{--}5\text{ m}$ với mật độ chuẩn $25\text{ cọc/m}^2$, đường kính $\phi 80\text{--}100\text{ mm}$.
  • Hệ thống hóa các giải pháp xử lý biến dạng và chống thấm: Trình bày chi tiết các giải pháp kỹ thuật phòng chống hư hỏng công trình như bố trí khe lún cho khối nhà dài quá $40\text{ m}$ hoặc chênh lệch cao tầng $> 10\text{ m}$; cấu tạo khe nhiệt độ; kỹ thuật chống ẩm chân tường bằng vữa xi măng mác $75$ dày $20\text{ mm}$; xử lý chống thấm tầng hầm khi mực nước ngầm cao hoặc thấp hơn nền đáy.
  • Gắn kết với quy trình quản lý dự án: Làm rõ mối quan hệ giữa bản vẽ cấu tạo kiến trúc với 3 giai đoạn thiết kế thực tế (thiết kế minh họa dự án đầu tư, thiết kế bản vẽ kỹ thuật thi công và lập bản vẽ hoàn công phục vụ công tác thanh quyết toán).

Đối tượng sử dụng giáo trình

  • Học sinh và sinh viên:
    • Sinh viên theo học hệ Cao đẳng và Trung cấp nghề Kỹ thuật Xây dựng, nghề Trắc địa công trình tại các trường cao đẳng nghề và trường trung cấp.
    • Tài liệu đóng vai trò là giáo trình bắt buộc cho mô đun Cấu tạo kiến trúc.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Người học cần hoàn thành môn Vẽ kỹ thuật xây dựng (đọc hiểu hình chiếu, mặt bằng, mặt cắt), Hình học họa hình và Vật liệu xây dựng (nắm rõ các khái niệm về mác vữa, bê tông, gạch đá).
    • Kiến thức cơ sở về Trắc địa đại cương giúp hỗ trợ định vị các hệ trục mô đun trên thực địa.
  • Giảng viên:
    • Sử dụng làm căn cứ biên soạn giáo án giảng dạy lý thuyết và hướng dẫn thực hành đồ án môn học.
    • Khai thác hệ thống bài tập phân chia diện tích phòng theo mạng lưới mô đun để tổ chức kiểm tra, đánh giá người học.
  • Cán bộ kỹ thuật và tự học:
    • Kỹ thuật viên trắc địa, giám sát công trình xây dựng có thể dùng giáo trình làm tài liệu tra cứu các kích thước quy chuẩn của khối xây, chiều sâu ngàm lanh tô, cấu tạo khe lún, khe nhiệt độ và kỹ thuật lắp ghép khuôn cửa trong quá trình thi công hiện trường.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên trình độ Cao đẳng và Trung cấp thuộc khối ngành Kỹ thuật Xây dựng và Trắc địa công trình; đồng thời là tài liệu tham khảo kỹ thuật cho cán bộ thi công, giám sát tại công trường.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận môn học?

Cần nắm vững kiến thức về Vẽ kỹ thuật xây dựng (quy ước nét vẽ, đọc mặt bằng, mặt cắt), Hình học họa hình và đặc tính cơ bản của vật liệu xây dựng (xi măng, cát, đá, gạch, bê tông cốt thép).

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết kiến trúc thuần túy là gì?

Giáo trình tập trung vào các giải pháp cấu tạo mang tính định lượng thi công thực tế (như kích thước bậc giật móng gạch, tỷ lệ đá hộc $30\text{--}50%$ trong bê tông, độ sâu hèm cửa $10\text{--}16\text{ mm}$, chi tiết ngàm lanh tô gạch cốt thép) thay vì chỉ phân tích nguyên lý không gian kiến trúc trừu tượng.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học nên kết hợp đọc lý luận cấu tạo với việc giải các bài tập bố trí lưới mô đun ($M = 100\text{ mm}$); tự vẽ lại các chi tiết mặt cắt móng, lanh tô, giằng tường theo đúng kích thước thực tế và quan sát trực tiếp các bộ phận cấu tạo tại các công trình đang thi công.

5. Tài liệu có đi kèm các bài tập và chỉ dẫn kỹ thuật cụ thể không?

Có. Giáo trình tích hợp hệ thống bài tập thiết kế phân chia mặt bằng công năng (cửa hàng, phòng họp) trên mạng lưới mô đun và cung cấp các sơ đồ hình vẽ chi tiết về liên kết kết cấu móng, tường, lanh tô, ô văng, bệ cửa và các phương pháp lắp dựng khuôn cửa.

Kết luận

Giáo trình Cấu tạo Kiến trúc của Khoa Xây dựng – Trường Cao đẳng Nghề Xây dựng là tài liệu học tập chuẩn hóa, cung cấp hệ thống kiến thức toàn diện và chính xác về cấu tạo các bộ phận công trình nhà dân dụng. Nội dung giáo trình bao quát từ nguyên tắc định vị mô đun, xử lý địa chất nền móng ngầm, xây dựng kết cấu tường chịu lực, khung bê tông cốt thép đến hoàn thiện các chi tiết kỹ thuật lỗ mở và cửa.

Lộ trình học tập khuyến nghị:

  1. Nắm vững hệ thống mô đun gốc $M = 100\text{ mm}$ và quy tắc lập hệ trục định vị công trình.
  2. Nghiên cứu giải pháp kỹ thuật phần ngầm (nền, móng, chống ẩm, chống thấm).
  3. Làm chủ các quy cách xây tường, gia cường giằng tường, trụ và lanh tô.
  4. Triển khai chi tiết cấu tạo hoàn thiện các hệ thống cửa và mái đua.

Người học nên kết hợp nghiên cứu giáo trình này cùng các tiêu chuẩn quốc gia về thiết kế kết cấu xây dựng, quy chuẩn kỹ thuật phân cấp công trình và các bộ hồ sơ bản vẽ thi công thực tế để nâng cao năng lực chuyên môn.
