Tổng quan về giáo trình

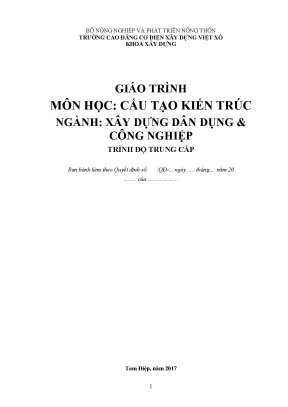

Giáo trình Cấu tạo kiến trúc (Mã môn học: MH 11) do Thạc sĩ Hoàng Thị Thanh Ngà biên soạn, Khoa Xây dựng thuộc Trường Cao đẳng Cơ điện Xây dựng Việt Xô (Bộ Nông nghiệp và Phát triển Nông thôn) ban hành năm 2017 tại Tam Điệp, Ninh Bình. Trong chương trình đào tạo nghề Xây dựng Dân dụng và Công nghiệp (trình độ Trung cấp và Cao đẳng), môn học được bố trí giảng dạy vào đầu học kỳ 1 của năm thứ nhất. Đây là môn học lý thuyết cơ sở bắt buộc, cung cấp nền tảng cấu tạo công trình để người học tiếp thu các môn học chuyên môn tiếp theo như Nguyên lý thiết kế kiến trúc, Kết cấu xây dựng, Kỹ thuật thi công và Dự toán công trình.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Kiến thức: Trình bày được nguyên lý chung về cấu tạo và mối liên kết giữa các bộ phận của công trình; nắm vững vị trí, chức năng của từng kết cấu; hiểu rõ phương pháp cấu tạo, quy cách vật liệu xây dựng và phân loại các cấp công trình.
  • Kỹ năng: Phân loại chính xác các loại nhà dân dụng; đọc hiểu, vận dụng các quy chuẩn kích thước mô-đuyn và vẽ thể hiện đúng quy chuẩn kỹ thuật bản vẽ cấu tạo móng, tường, cột, cửa, sàn, cầu thang, mái.
  • Thái độ: Hình thành tác phong làm việc chính xác, cẩn thận và tỉ mỉ trong tính toán, thiết kế chi tiết kỹ thuật.

Cấu trúc giáo trình bao gồm Bài mở đầu và 6 chương chuyên đề nối tiếp từ móng đến mái. Cách tiếp cận của tài liệu đi từ các nguyên tắc chuẩn hóa hình học (hệ thống mô-đuyn, kích thước danh nghĩa, kích thước thực tế) đến giải pháp cấu tạo vật lý cho từng bộ phận kiến trúc. Điểm đặc sắc của tài liệu là nội dung được tinh giản, cô đọng, bám sát các tiêu chuẩn xây dựng tại Việt Nam kết hợp các chỉ dẫn kỹ thuật thủ công và bán cơ giới phù hợp với thực tế thi công tại công trường.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc theo tiến trình xây dựng thực tế của một công trình dân dụng:

[Bài mở đầu] Tổng quan, phân cấp nhà, hệ thống mô-đuyn, sơ đồ chịu lực
[Chương 1] Nền móng, móng, hè rãnh và biện pháp chống thấm ngầm
[Chương 2] Cấu tạo tường, cột, lanh tô, giằng tường, ô văng, bể nước
[Chương 3] Cấu tạo cửa đi, cửa sổ, khuôn cửa và phụ tùng liên kết
[Chương 4] Cấu tạo sàn (sàn chịu lực, chống thấm, ban công, lô gia)
[Chương 5] Cấu tạo cầu thang (thông số kỹ thuật, thang gạch, BTCT)
[Chương 6] Cấu tạo mái nhà (mái dốc, mái bằng, tổ chức thoát nước)
  1. Bài mở đầu: Cung cấp định nghĩa về nhà, phân loại theo quy mô (hàng loạt, đặc biệt), chức năng (dân dụng, công nghiệp, nông nghiệp), độ cao (thấp tầng 1–2 tầng, nhiều tầng 3–6 tầng, cao tầng từ 7 tầng trở lên). Giới thiệu 4 cấp công trình dựa trên chất lượng sử dụng, độ bền lâu (Bậc I: >100 năm, Bậc II: >70 năm, Bậc III: >30 năm, Bậc IV: >15 năm) và độ chịu lửa. Xác lập hệ thống mô-đuyn xây dựng gốc ($M = 100\text{ mm}$), mô-đuyn bội số ($2M, 3M, 6M, 12M, 15M, 30M$) và mô-đuyn ước số ($M/2, M/5, M/10, M/20, M/30, M/100$), cùng 3 sơ đồ kết cấu chịu lực chính (tường chịu lực, khung chịu lực, khung không hoàn toàn).
  2. Chương 1 - Nền móng - Móng - Hè rãnh: Định nghĩa nền thiên nhiên (độ lún cho phép $S = 8\text{--}10\text{ cm}$, cường độ $R_{nđ} \ge \sigma_{đm}$), các phương pháp xử lý nền nhân tạo (đầm chặt, thay đất, đóng cọc tre $20\text{--}25\text{ cọc/m}^2$, cọc gỗ, cọc bê tông cốt thép, cọc cát, silicat hóa, nung nóng đất 600–800°C). Trình bày 3 bộ phận của móng (cổ móng, thân móng, đệm móng); phân loại móng cứng (gạch, đá hộc, bê tông) và móng mềm (bê tông cốt thép); các giải pháp móng giật cấp, móng qua hố đất yếu, móng tiếp giáp công trình cũ, móng khe lún (khe hở $20\text{--}30\text{ mm}$ cho nhà dài $>40\text{ m}$) và cấu tạo nền, hè (dốc $i=2%$), rãnh thoát nước.
  3. Chương 2 - Cấu tạo tường và cột: Phân loại tường theo vị trí, vật liệu, phương pháp thi công và chức năng chịu lực. Quy cách tường gạch tiêu chuẩn ($220\times 105\times 60\text{ mm}$) với công thức xác định chiều dài tường $L = (105 + 10)n$. Chi tiết cấu tạo giằng tường bê tông cốt thép ($3\varnothing 8$, dày $70\text{ mm}$), các loại lanh tô (lanh tô gỗ $\le 1500\text{ mm}$; lanh tô gạch cốt thép; lanh tô cuốn phẳng $\le 1{,}2\text{ m}$; lanh tô cuốn vành lược $1{,}5\text{--}1{,}8\text{ m}$ bán kính bằng chiều rộng cửa; lanh tô bê tông cốt thép đúc sẵn và toàn khối), ô văng (đua ra $\le 1200\text{ mm}$), các lớp trát tường (trát phẳng, trát tổ mối cách âm, ốp granito, ốp đá), cấu tạo bể nước ngầm và cấu tạo cột chịu nén (cột gạch, cột gạch cốt thép, cột gỗ chốt đai thép, cột thép hình I, U, C).
  4. Chương 3 - Cấu tạo cửa: Nguyên tắc chiếu sáng tự nhiên và thông gió. Cấu tạo chi tiết cửa sổ (cửa sổ gỗ kính, cửa sổ lật, cửa không khuôn) và cửa đi (khuôn cửa, cánh cửa, bản lề, then khóa). Quy định kích thước chiều cao cửa đi và bậu cửa sổ trong công trình dân dụng.
  5. Chương 4 - Cấu tạo sàn: Phân tích ưu nhược điểm của sàn theo sơ đồ kết cấu và biện pháp thi công (sàn toàn khối, sàn lắp ghép). Cấu tạo các lớp mặt sàn thông thường, sàn chịu lực, giải pháp chống thấm cho khu vệ sinh, cấu tạo gờ giật cấp sàn ban công và lô gia.
  6. Chương 5 - Cấu tạo cầu thang: Các thông số hình học của cầu thang (chiều rộng thân thang, độ dốc, kích thước chiếu nghỉ, khoảng thoát đầu, khoảng điều hòa $s$, chiều cao lan can tay vịn). Cấu tạo cầu thang xây gạch, cầu thang bê tông cốt thép toàn khối (dạng bản và dạng bản dầm) và cầu thang lắp ghép. Trình tự thiết lập giản đồ thiết kế cầu thang 2 đợt.
  7. Chương 6 - Cấu tạo mái nhà: Phân loại và yêu cầu kỹ thuật đối với mái dốc (kết cấu chịu lực li tô, cầu phong, vì kèo; lớp lợp ngói, tôn; tổ chức thu nước máng xối, sê nô) và mái bằng (lớp chịu lực, lớp cách nhiệt, lớp chống thấm, lớp tạo dốc và các điểm cấu tạo xử lý chống thấm tại vị trí ống thoát nước, chân tường chắn mái).

Bảng tổng hợp quy cách kỹ thuật cấu tạo kiến trúc cơ bản

Bộ phận kết cấu Quy cách vật liệu / Kích thước tiêu chuẩn Yêu cầu kỹ thuật & Phạm vi ứng dụng
Móng gạch Gạch mác 75, vữa xi măng cát mác 50–75. Kích thước gạch $60\times 105\times 220\text{ mm}$. Góc truyền lực $26^\circ 5'$ (bậc $70\text{--}140\text{ mm}$) hoặc $33^\circ 5'$ (bậc $140\text{--}140\text{ mm}$).
Cọc tre gia cố nền Tre tươi đặc ruột, $\varnothing 70\text{--}100\text{ mm}$, dài $1{,}5\text{ m}$. Đóng $20\text{--}25\text{ cọc/m}^2$, đóng vây từ ngoài vào trong dưới mực nước ngầm.
Giằng tường Bê tông cốt thép, chiều cao $70\text{ mm}$, cốt thép $3\varnothing 8$. Bố trí tại đỉnh tường, chân tường hoặc tầng trung gian có nhiều lỗ cửa.
Lanh tô gạch cuốn Gạch đặc vữa xi măng cát mác 50, mạch vữa $5\text{--}20\text{ mm}$. Cuốn phẳng cho cửa $\le 1{,}2\text{ m}$ (vồng $1/50L$); cuốn vành lược cho cửa $1{,}5\text{--}1{,}8\text{ m}$ (chiều cao $1/8L$).
Lanh tô BTCT Bê tông cốt thép đúc sẵn hoặc toàn khối. Chiều cao $70\text{ mm}$ (cửa $\le 1{,}5\text{ m}$); chiều cao $130\text{ mm}$ (cửa $>1{,}5\text{ m}$); gối sâu vào tường $220\text{--}350\text{ mm}$.
Ô văng (mái hắt) Bản công-sơn bê tông cốt thép dày $60\text{--}100\text{ mm}$. Độ vươn ra $\le 1200\text{ mm}$, ngàm trực tiếp vào kết cấu tường/giằng.
Hè & rãnh nước Bê tông gạch vỡ mác 10 dày $100\text{ mm}$, láng vữa xi măng. Hè rộng $600\text{--}800\text{ mm}$, dốc $i=2%$; rãnh sâu $100\text{--}250\text{ mm}$, rộng $250\text{--}300\text{ mm}$.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết nền tảng cho người học thông qua 3 trụ cột kỹ thuật:

  • Nguyên lý chuẩn hóa và điều hợp không gian: Sử dụng hệ thống mô-đuyn thống nhất ($M = 100\text{ mm}$) nhằm quy chuẩn hóa kích thước cấu kiện, giảm thiểu chủng loại cấu kiện sản xuất sẵn, thiết lập ranh giới sai số thi công cho phép ($e$) giữa kích thước danh nghĩa trên bản vẽ và kích thước thực tế sau khi xây dựng.
  • Nguyên lý phân cấp và độ bền vững công trình: Xác lập mối liên hệ giữa niên hạn sử dụng, bậc chịu lửa của vật liệu với độ bền cơ học của kết cấu trong môi trường xâm thực tự nhiên (ẩm ướt, nhiệt độ, nước ngầm chứa hóa chất).
  • Cơ học truyền lực của kết cấu xây dựng: Làm rõ cơ chế truyền tải trọng từ sàn/mái qua dầm, lanh tô, giằng tường, cột/tường xuống thân móng và phân tán an toàn vào nền đất thiên nhiên hoặc nền cọc gia cố nhân tạo.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc và khai triển chính xác các bản vẽ mặt bằng móng, mặt cắt tường, chi tiết giằng tường, lanh tô, ô văng, mặt cắt cấu tạo sàn chống thấm, bản thang và chi tiết thu nước mái dốc/mái bằng. Thể hiện bản vẽ kỹ thuật trên khổ giấy croky A4 bằng dụng cụ vẽ truyền thống (bút chì, thước kẻ) theo đúng quy ước TCVN.
  • Kỹ năng phân tích: Xác định tải trọng và lựa chọn sơ đồ kết cấu phù hợp (tường ngang chịu lực cho phòng rộng $\le 4{,}2\text{ m}$, tường dọc chịu lực hoặc khung bê tông cốt thép); tính toán góc truyền lực của móng cứng ($26^\circ\text{--}45^\circ$); xác định độ vồng của lanh tô và tính toán chiều dày tường bể chứa nước theo kích thước mặt bằng.
  • Kỹ năng thực hành nghề nghiệp: Đề xuất phương án xử lý cấu tạo tại các vị trí đặc thù: liên kết móng giáp móng cũ bằng dầm con sơn, bố trí khe lún tách rời hoàn toàn từ đáy móng lên đỉnh mái cho công trình dài trên $40\text{ m}$, thi công lớp cách ẩm chân tường bằng vữa xi măng cát mác 75 kết hợp bitum dán giấy dầu để chống hiện tượng mao dẫn nước.

Phương pháp giảng dạy và học tập

Giáo trình Cấu tạo kiến trúc áp dụng phương pháp sư phạm định hướng thực hành nghề nghiệp (competency-based training), lấy việc hiểu rõ bản chất cấu tạo vật lý làm nền tảng để triển khai bản vẽ kỹ thuật:

  • Tiếp cận sư phạm trực quan: Mỗi bài học đều mở đầu bằng định nghĩa chức năng, phân loại vật liệu, tiếp nối bằng các thông số hình học chi tiết và hệ thống bản vẽ chi tiết cấu tạo (hình chiếu bằng, hình cắt, hình trích phóng đại). Lý thuyết được cô đọng thành các quy tắc thiết kế cụ thể (như chiều dày vữa trát trong mác 10–25 dày $15\text{--}20\text{ mm}$, trát ngoài mác 25–50, tỷ lệ hạt granito $3\text{--}8\text{ mm}$).
  • Xử lý tình huống kỹ thuật thực tế: Giáo trình lồng ghép các bài toán thực địa thường gặp trong xây dựng:
    • Xử lý nền đất yếu có nước ngầm bằng cọc tre đóng vây.
    • Xây móng giật cấp trên sườn đất dốc (chiều cao mỗi bậc $\ge 1000\text{ mm}$).
    • Xây móng cuốn vượt qua hố ga hoặc đoạn mương cống ngầm khẩu độ $\le 3\text{ m}$ hoặc $>3\text{ m}$.
    • Cấu tạo mạch vữa xây gạch trần hình chữ V hoặc miết mạch lõm nghiêng ra ngoài để thoát nước mưa.
  • Bài tập thực hành đồ họa: Cuối mỗi chương đều có bài tập yêu cầu người học vẽ lại mặt cắt công trình 2 tầng, mặt cắt móng gạch lệch tâm/đối xứng, cấu tạo hè rãnh và cầu thang 2 đợt trên giấy croky A4 bằng bút chì. Hoạt động này rèn luyện kỹ năng vẽ tay, nắm vững tỷ lệ và ghi chú kích thước theo đúng quy định.
  • Phương pháp đánh giá: Kết quả học tập được đánh giá thông qua mức độ chuẩn xác của các bản vẽ cấu tạo chi tiết, khả năng giải thích nguyên lý làm việc của cấu kiện và mức độ thành thạo trong việc tra cứu bảng kích thước cấu kiện định hình.
  • Hướng dẫn tự học: Học sinh cần kết hợp việc đọc tài liệu với việc quan sát thực tế các công trình đang xây dựng; đối chiếu các lớp cấu tạo trong giáo trình với quy trình thi công đổ bê tông, xây tường gạch, gác lanh tô và chống thấm ngoài hiện trường.

Điểm nổi bật và cập nhật

  • Cập nhật quy cách vật liệu và tiêu chuẩn xây dựng: Giáo trình chuẩn hóa kích thước gạch xây đất sét nung theo Tiêu chuẩn Việt Nam ($220 \times 105 \times 60\text{ mm}$), xác định các công thức tính toán bước xây thực tế bao gồm mạch vữa $10\text{ mm}$, đồng thời cập nhật quy cách vữa xây mác 25, 50, 75 và bê tông cốt thép hiện hành.
  • Tích hợp các giải pháp vật liệu hoàn thiện: Bên cạnh các kết cấu gạch đá truyền thống, giáo trình đưa vào các giải pháp hoàn thiện bề mặt như vữa trát tổ mối (dùng tiêu âm, chống ồn cho phòng họp, hội trường), vữa granito đánh bóng bằng đá hạt lựu cỡ $3\text{--}8\text{ mm}$ phối trộn xi măng trắng và bột màu, tường ốp tấm composite, ván gỗ cách tường $20\text{ mm}$.
  • Tính thực tiễn tại công trường: Tài liệu chú trọng đến các biện pháp thi công thủ công kết hợp bán cơ giới phù hợp với điều kiện thi công tại các địa phương ở Việt Nam: kỹ thuật đầm chặt lớp đất đắp dày $150\text{--}200\text{ mm}$, phương pháp đóng cọc nêm tre tươi chặt vát mũi gần mắt, cách chèn đá hộc trong móng bê tông không quá 30–50% thể tích móng.
  • Tính liên kết liên môn: Các thông số kích thước cấu tạo (chiều dày tường, chiều cao bậc móng, diện tích cửa lấy sáng, khối xây gạch lanh tô) được biên soạn chuẩn xác nhằm làm cơ sở dữ liệu đầu vào cho môn học Dự toán công trình để bóc tách khối lượng và môn Kỹ thuật thi công để lập biện pháp giàn giáo, ván khuôn.

Đối tượng sử dụng giáo trình

  1. Học sinh - Sinh viên:
    • Học sinh, sinh viên năm thứ nhất (học kỳ 1) theo học ngành Xây dựng Dân dụng và Công nghiệp tại các trường Cao đẳng, Trung cấp chuyên nghiệp và dạy nghề.
    • Sinh viên các ngành liên quan như Quản lý xây dựng, Kiến trúc công trình, Cấp thoát nước công trình cần tài liệu tham khảo về cấu tạo hình học và chi tiết bao che.
  2. Kiến thức tiên quyết (Prerequisites):
    • Người học cần có kiến thức cơ bản về Hình họa - Vẽ kỹ thuật (cách biểu diễn hình chiếu vuông góc, hình cắt, mặt cắt) và kiến thức tổng quan về Vật liệu xây dựng (xi măng, cát, đá, gạch, cốt thép, chất kết dính).
  3. Giảng viên và Cán bộ đào tạo:
    • Giảng viên sử dụng làm tài liệu giảng dạy chính thức cho môn học MH 11; làm khung chuẩn để xây dựng ngân hàng đề thi, phiếu đánh giá kỹ năng vẽ chi tiết cấu tạo và lập đề cương đồ án môn học.
  4. Cán bộ kỹ thuật và Người tự học:
    • Cán bộ kỹ thuật hiện trường, thợ xây dựng bậc cao và bạn đọc quan tâm có thể sử dụng giáo trình như một tài liệu tra cứu nhanh các quy chuẩn kích thước cấu tạo (bước giật bậc móng gạch, cốt thép giằng tường, độ vươn ô văng, bảng tra chiều dày tường bể nước).

Câu hỏi thường gặp

1. Giáo trình này phù hợp với trình độ đào tạo nào?

Giáo trình được biên soạn chính thức cho hệ Trung cấp và Cao đẳng nghề ngành Xây dựng Dân dụng & Công nghiệp theo chương trình đào tạo của Trường Cao đẳng Cơ điện Xây dựng Việt Xô. Tuy nhiên, sinh viên đại học khối ngành công trình giai đoạn cơ sở và cán bộ kỹ thuật thi công thực tế đều có thể sử dụng làm tài liệu tra cứu cấu tạo chi tiết.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học môn Cấu tạo kiến trúc?

Người học cần hoàn thành môn Vẽ kỹ thuật xây dựng để nắm vững quy ước nét vẽ, tỷ lệ và cách đọc các mặt bằng, mặt đứng, mặt cắt. Ngoài ra, việc hiểu biết sơ bộ về các tính chất cơ lý của vật liệu xây dựng (gạch, cát, đá dăm, vữa xi măng, bê tông cốt thép) sẽ giúp việc nắm bắt các quy cách cấu tạo thuận lợi hơn.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết kiến trúc hàn lâm?

Giáo trình tập trung sâu vào tính thực hành và cấu tạo vật lý cụ thể thay vì lý thuyết tạo hình không gian. Mỗi kết cấu đều đi kèm thông số kích thước chính xác, tỷ lệ cấp phối vật liệu thực tế tại Việt Nam (như kích thước gạch tiêu chuẩn $220\times 105\times 60\text{ mm}$, cốt thép lanh tô $3\varnothing 6$ hoặc giằng tường $3\varnothing 8$) và các chỉ dẫn thi công trực quan tại hiện trường.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Học viên nên kết hợp chặt chẽ giữa việc đọc lý thuyết cấu tạo với việc thực hành vẽ lại các chi tiết trên khổ giấy A4 bằng bút chì. Sau khi nắm vững cấu tạo từng bộ phận riêng lẻ (móng, tường, sàn, cửa, thang, mái), người học cần liên kết các chi tiết này trên một bản vẽ mặt cắt dọc tổng thể của toàn bộ ngôi nhà để hiểu rõ dòng truyền tải trọng và mối nối kỹ thuật giữa các cấu kiện.

5. Giáo trình hỗ trợ trực tiếp cho những môn học chuyên ngành nào tiếp theo?

Kiến thức cấu tạo từ giáo trình là nền tảng trực tiếp cho các môn học: Nguyên lý thiết kế kiến trúc (thiết kế phân chia không gian), Kết cấu xây dựng (tính toán cốt thép cho dầm, sàn, cột, móng), Kỹ thuật thi công (lắp dựng cốt pha, xây gạch, đổ bê tông) và Dự toán công trình (đọc bản vẽ để bóc tách khối lượng vật tư chính xác).

Kết luận

Giáo trình Cấu tạo kiến trúc (MH 11) của Ths. Hoàng Thị Thanh Ngà là tài liệu giảng dạy cô đọng, hệ thống hóa toàn bộ các nguyên tắc cấu tạo các bộ phận cơ bản của công trình dân dụng từ nền móng, tường cột, cửa sổ, cửa đi đến mặt sàn, cầu thang và mái che. Giá trị cốt lõi của giáo trình nằm ở tính chuẩn hóa kích thước kỹ thuật, sự phù hợp với điều kiện vật liệu xây dựng tại Việt Nam và khả năng ứng dụng trực tiếp vào công tác triển khai bản vẽ thi công.

Lộ trình học tập đề xuất:

  1. Nắm vững hệ thống mô-đuyn, quy chuẩn phân loại/phân cấp nhà ở Bài mở đầu.
  2. Học tuần tự cấu tạo từ kết cấu chịu lực dưới đất (Chương 1: Nền móng) lên kết cấu chịu lực thân (Chương 2: Tường và cột), kết cấu bao che/thông phòng (Chương 3: Cửa), kết cấu ngăn tầng (Chương 4: Sàn), kết cấu giao thông đứng (Chương 5: Cầu thang) và kết cấu bao che đỉnh (Chương 6: Mái).
  3. Kết hợp thực hành vẽ bản vẽ croky A4 và bóc tách khối lượng cấu kiện.

Tài liệu bổ trợ khuyến nghị tham khảo song song: Các tiêu chuẩn thiết kế nhà ở dân dụng (TCVN), giáo trình Vật liệu xây dựng, giáo trình Nguyên lý thiết kế kiến trúc và tập bản vẽ chi tiết cấu tạo kiến trúc định hình hiện hành.
