Tổng quan về giáo trình

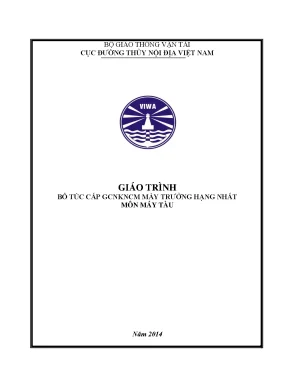

Giáo trình Bổ túc cấp GCNKNCM Máy trưởng hạng nhất – Môn Máy tàu được Cục Đường thủy nội địa Việt Nam (trực thuộc Bộ Giao thông Vận tải) tổ chức biên soạn và ban hành năm 2014. Giáo trình giữ vị trí trọng tâm trong chương trình đào tạo nâng cao chuyên môn cho đội ngũ thuyền viên và người lái phương tiện thủy nội địa, căn cứ theo quy định tại Thông tư số 57/2014/TT-BGTVT ngày 24 tháng 10 năm 2014 của Bộ trưởng Bộ Giao thông vận tải.

Mục tiêu học tập của giáo trình là trang bị toàn diện hệ thống lý thuyết về nhiệt động lực học động cơ Diesel tàu thủy, kết cấu cơ khí tĩnh và động, cùng nguyên lý vận hành của các hệ thống phụ trợ. Đồng thời, tài liệu xác lập các chuẩn mực kỹ năng thực hành phục vụ công tác kiểm tra dung sai, đo đạc thông số hình học, tháo lắp, bảo dưỡng định kỳ và khắc phục các sự cố kỹ thuật thường gặp trong buồng máy.

Cấu trúc nội dung được triển khai theo trình tự kỹ thuật logic: đi từ nguyên lý nhiệt động và các chu trình công tác, khảo sát chi tiết cấu tạo các cụm máy cơ khí chính, phân tích các hệ thống chức năng (phân phối khí, cung cấp nhiên liệu, bôi trơn, làm mát, khởi động, đảo chiều) và kết thúc bằng các chỉ tiêu hóa lý của nhiên liệu, dầu nhờn. Điểm đặc sắc của giáo trình nằm ở việc kết hợp chặt chẽ giữa thông số giới hạn dung sai sửa chữa (theo các cấp code tiêu chuẩn), sơ đồ cấu tạo thực tế và các bảng chỉ dẫn kỹ thuật đo kiểm cơ khí chính xác.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được cấu trúc thành 7 chương chuyên đề kỹ thuật trọng tâm:

  1. Chương I: Nguyên lý hoạt động của động cơ Diezel: Phân tích 4 giai đoạn của quá trình cháy (chuẩn bị cháy, cháy chính, cháy áp suất cực đại đến nhiệt độ cực đại chiếm khoảng 40% nhiệt lượng, và cháy rớt); các yếu tố ảnh hưởng (chất cháy, nguồn nhiệt, oxy); các giải pháp tăng áp cho động cơ Diesel tàu thủy (tăng áp cơ giới, tuabin khí xả, tăng áp hỗn hợp nối tiếp/song song) và đặc thù tăng áp động cơ 2 kỳ.
  2. Chương II: Cấu tạo động cơ: Tập trung vào điều kiện làm việc, kết cấu bệ đỡ và trục khuỷu; quy trình tháo lắp, đo kiểm độ cong, độ côn, độ méo ô van, khe hở dịch dọc và kỹ thuật mài phục hồi theo 6 cấp code sửa chữa.
  3. Chương III: Hệ thống phân phối khí: Trình bày kết cấu cơ cấu phân phối khí dùng xupap; phân loại con đội (hình nấm/hình trụ với bán kính mặt cầu $R = 500 \div 1000\text{ mm}$, lệch tâm $e = 1 \div 3\text{ mm}$; con đội con lăn); kết cấu trục cam (ví dụ trục cam 7 cổ đỡ, 12 múi cam) và các dạng hư hỏng.
  4. Chương IV: Hệ thống cung cấp nhiên liệu động cơ Diesel: Khảo sát nhiệm vụ định lượng, định thời, định áp; phân tích cặp đôi piston - xylanh bơm cao áp kiểu Bosch (rãnh xéo dưới); vòi phun kín 1 lỗ và nhiều lỗ; cơ cấu bộ điều tốc và bơm chuyển nhiên liệu.
  5. Chương V: Hệ thống bôi trơn – Làm mát: Cấu tạo bơm dầu bánh răng ăn khớp trong/ngoài ($Z = 2 \div 8$); bầu lọc phiến gạt (chu kỳ làm việc dưới 50h); bình lọc ly tâm tự xả ($6000 \div 7000\text{ vòng/phút}$); các nguyên nhân tụt áp dầu nhờn và quá nhiệt nước làm mát.
  6. Chương VI: Hệ thống khởi động – Đảo chiều: Hệ thống khởi động bằng khí nén trực tiếp và gián tiếp; cơ cấu đảo chiều qua hộp số thủy lực, chân vịt biến bước ($H/D$) và hệ thống cánh cửa nước hậu đảo trên tàu đẩy sông.
  7. Chương VII: Nhiên liệu và Dầu nhờn: Các loại nhiệt trị ($Q_p, Q_v, Q_c, Q_t$); tính tự cháy (trị số xêtan phối trộn giữa $\text{C}{16}\text{H}{34}$ và $\alpha\text{-C}_{10}\text{H}_7\text{CH}_3$); tỷ trọng (Density $15^\circ\text{C}$); thành phần cất và độ nhớt động học ($1.8 \div 5.0\text{ cSt}$ ở $40^\circ\text{C}$).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các khối lý thuyết và nguyên lý cốt lõi:

  • Lý thuyết nhiệt động học chu trình cháy: Bản chất biến thiên áp suất và nhiệt độ trong 4 pha cháy; điều kiện nhiệt độ khí nén cuối kỳ nén ($T_c$) ảnh hưởng rõ rệt tới thời gian cháy trễ khi $T_c < 400^\circ\text{C}$; yêu cầu duy trì độ chênh áp $\Delta p = p_s - p_x > 0$ và hệ số dư lượng không khí quét $\phi_a = 1.45 \div 1.65$ ở động cơ 2 kỳ.
  • Nguyên lý cơ học và thủy lực kỹ thuật: Trạng thái chịu lực phức hợp (khí thể, quán tính, ma sát) của trục khuỷu; nguyên tắc tiết lưu và rãnh xéo điều chỉnh thể tích bơm cao áp Bosch; lực ly tâm phân ly cặn bẩn trong bầu lọc nhớt; nguyên lý biến dòng thủy lực của ống đạo lưu và cánh lái phản lực.
  • Tiêu chuẩn hóa vật liệu và hóa nghiệm nhiên liệu: Cơ chế cracking nhiệt tạo muội than khi bốc hơi kém; giới hạn an toàn phòng hỏa của nhiệt độ bén lửa trên tàu thủy ($\ge 65^\circ\text{C}$).

Kỹ năng phát triển

  • Kỹ năng đo kiểm cơ khí chính xác: Sử dụng panme, đồng hồ so, giá chữ V, bàn máp và thước đo cao để xác định độ côn ($\le 0.025\text{ mm}$), độ méo ô van cổ trục ($\le 0.025\text{ mm}$) và cổ biên ($\le 0.050\text{ mm}$), độ cong ($\le 0.02\text{ mm}$), sai lệch bán kính tay quay $R = (H - h)/2 \le 0.117\text{ mm}$, khe hở dịch dọc ($\le 0.2\text{ mm}$).
  • Kỹ năng quy trình công nghệ: Thao tác tháo dỡ, đánh dấu vị trí nắp ổ đỡ bằng chấm dấu/búa; siết bulông bệ đỡ theo sơ đồ đối xứng từ giữa ra hai đầu; vệ sinh lõi lọc phiến gạt bằng nhiên liệu DO/xăng sạch và khí nén.
  • Kỹ năng hiệu chỉnh và chẩn đoán: Kiểm tra vết nứt bề mặt bằng kính lúp, bột màu chỉ thị hoặc máy dò siêu âm; cân chỉnh áp suất phun nhiên liệu trên bàn thử; xác định nguyên nhân và xử lý tụt áp bôi trơn, tăng nhiệt độ khí xả hoặc tắc nghẽn tuabin tăng áp.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm của giáo trình tiếp cận theo mô hình kết hợp chặt chẽ giữa lý thuyết hệ thống và thực hành công nghệ sửa chữa buồng máy:

  • Thuyết minh kết cấu gắn liền sơ đồ nguyên lý: Mỗi cụm thiết bị (như bơm cao áp Bosch, bầu lọc ly tâm, cơ cấu đảo chiều thủy lực) đều có sơ đồ phân rã chi tiết, minh họa bằng các đường truyền môi chất, vị trí van an toàn, cửa nạp và cửa thoát.
  • Bài tập phân tích tình huống kỹ thuật (Case studies): Phân tích trực tiếp các dạng hư hỏng vận hành thực tế, chẳng hạn như: vòi phun bị "đái" làm tăng khói muội và quá nhiệt khí xả; cánh tuabin tăng áp bị cháy mẻ do cháy rớt trên đường xả; hiện tượng rò lọt khí nén qua khe hở nhóm piston - xéc măng - sơmi xylanh làm suy giảm áp suất nén.
  • Thực hành thao tác chuẩn hóa: Giáo trình quy định chi tiết từng bước chuẩn bị trang thiết bị (cẩu palăng, giá đỡ, giẻ lau, dụng cụ đo), thứ tự nới lỏng/siết chặt bulông bệ đỡ, và kỹ thuật rà phẳng nấm van, thay bạc lót mới theo từng code gia công (0.25mm/code).
  • Phương pháp đánh giá và tự học: Đánh giá năng lực học viên thông qua khả năng đọc bản vẽ cơ khí, phân tích nguyên nhân sự cố và độ chuẩn xác trong việc tính toán các thông số đo kiểm hình học; cung cấp hướng dẫn kiểm tra định kỳ cho người học tự củng cố quy trình vận hành an toàn.

Điểm nổi bật và cập nhật

Nội dung giáo trình được biên soạn nhằm chuẩn hóa theo khung chương trình của Thông tư 57/2014/TT-BGTVT, thể hiện rõ các điểm cập nhật công nghệ và thực tiễn khai thác máy tàu thủy nội địa:

  • Cập nhật giải pháp tăng áp chuyên sâu: Phân định rõ ràng các sơ đồ tăng áp cơ giới, tăng áp tuabin khí xả và tăng áp hỗn hợp (mắc nối tiếp hoặc song song); xác lập các điều kiện kỹ thuật của động cơ 2 kỳ thấp tốc công suất lớn như việc tích hợp tuabin khí - máy nén đẳng áp và van một chiều giảm thất thoát khí quét.
  • Tích hợp hệ thống đẩy và đảo chiều chuyên dụng: Cập nhật kết cấu đảo chiều bằng chân vịt biến bước thông qua thanh truyền và piston phân phối dầu thủy lực; mô tả chi tiết cơ cấu hậu đảo của tàu đẩy sông với ống đạo lưu, chân vịt phụ (5-6 cánh xoắn ngược) và hai cánh cửa nước đóng mở hình nấm điều khiển từ buồng lái bằng vô lăng/tay trang chữ T, L.
  • Tiêu chuẩn hóa dung sai sửa chữa theo code: Áp dụng hệ thống 6 cấp code sửa chữa trục khuỷu (bước nhảy $0.25\text{ mm}$), xác định các giới hạn mài tròn ngoài kết hợp thay bạc lót chống mòn có rãnh dầu bôi trơn.
  • Định lượng chỉ tiêu hóa lý môi chất: Đưa ra các thông số cụ thể về dải phân đoạn chưng cất của buồng cháy ngăn cách ($150 \div 180^\circ\text{C}$ đến $330 \div 360^\circ\text{C}$), khống chế độ nhớt động học ($1.8 \div 5.0\text{ cSt}$ ở $40^\circ\text{C}$) và tiêu chuẩn an toàn nhiệt độ bén lửa ($\ge 65^\circ\text{C}$).

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo và vận tải thủy nội địa:

  • Học viên đào tạo nâng ngạch: Thuyền viên ngành máy tham gia khóa bồi dưỡng, bổ túc nâng hạng để sát hạch cấp Giấy chứng nhận khả năng chuyên môn Máy trưởng hạng nhất phương tiện thủy nội địa.
  • Học sinh, sinh viên chuyên ngành: Sinh viên các trường đại học, cao đẳng, trung cấp thuộc khối ngành Khai thác Máy tàu thủy, Cơ khí Động lực đường thủy nội địa sử dụng làm tài liệu môn học chuyên ngành Máy tàu.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức về Nhiệt động kỹ thuật, Cơ học cơ sở, Nguyên lý động cơ đốt trong, đồng thời có kinh nghiệm thực tế về bảo dưỡng máy tàu ở các cấp chứng chỉ chuyên môn hạng dưới (Máy hai, Máy ba).
  • Giảng viên và kỹ sư khai thác: Tài liệu tham khảo chuẩn cho giáo viên biên soạn bài giảng lý thuyết buồng máy, giáo án thực hành xưởng và cán bộ quản lý kỹ thuật tại các công ty vận tải thủy, xưởng sửa chữa tàu thuyền.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu phục vụ trực tiếp cho thuyền viên ôn luyện nâng hạng Máy trưởng hạng nhất thủy nội địa, sinh viên chuyên ngành Khai thác Máy tàu và kỹ thuật viên bảo dưỡng cơ khí động lực tàu thủy.

2. Cần kiến thức nền nào để học?

Người học cần có nền tảng về nguyên lý động cơ đốt trong, vẽ kỹ thuật cơ khí, dung sai lắp ghép, kỹ thuật đo lường và đã có thời gian thực tập/làm việc thực tế trong trạm máy tàu thủy.

3. Điểm khác biệt của giáo trình này so với các tài liệu động cơ chung?

Giáo trình tập trung chuyên sâu vào các trang thiết bị đặc thù của phương tiện thủy nội địa, bao gồm hệ thống tăng áp động cơ 2 kỳ, quy chuẩn mài trục khuỷu theo 6 cấp code, cơ cấu đảo chiều chân vịt biến bước và hệ thống cánh cửa nước hậu đảo của tàu đẩy sông.

4. Làm sao để tự học hiệu quả với tài liệu này?

Học viên nên kết hợp học lý thuyết nguyên lý hoạt động song song với việc đối chiếu các quy trình công nghệ (như sơ đồ tháo lắp trục khuỷu, các bước kiểm tra khe hở bơm dầu, bảng công thức tính độ côn, độ méo) và thực hành trực tiếp trên thiết bị xưởng.

5. Giáo trình có những tài liệu bổ trợ nào kèm theo?

Nội dung tài liệu được thiết kế đồng bộ cùng hệ thống sơ đồ kết cấu chi tiết máy (hình vẽ cơ cấu phân phối khí, bơm cao áp Bosch, vòi phun kín, bình lọc ly tâm, hộp số thủy lực) và các chỉ dẫn kỹ thuật đo đạc dung sai phục vụ kiểm tra tay nghề.

Kết luận

Giáo trình Bổ túc cấp GCNKNCM Máy trưởng hạng nhất – Môn Máy tàu (2014) của Cục Đường thủy nội địa Việt Nam cung cấp khối kiến thức quy chuẩn và mang tính hệ thống cao về cơ học, nhiệt động học và công nghệ sửa chữa động cơ Diesel tàu thủy.

Lộ trình tiếp cận nội dung hiệu quả được xây dựng từ việc nắm vững lý thuyết chu trình cháy và chỉ tiêu nhiên liệu, chuyển sang phân tích kết cấu cơ khí chính (trục khuỷu, bệ đỡ, bộ phân phối khí), và hoàn thiện ở năng lực xử lý sự cố trên các hệ thống bôi trơn, làm mát, nhiên liệu và khởi động - đảo chiều. Tài liệu có thể kết hợp tham khảo cùng các Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng phương tiện thủy nội địa hiện hành của Bộ Giao thông Vận tải.
