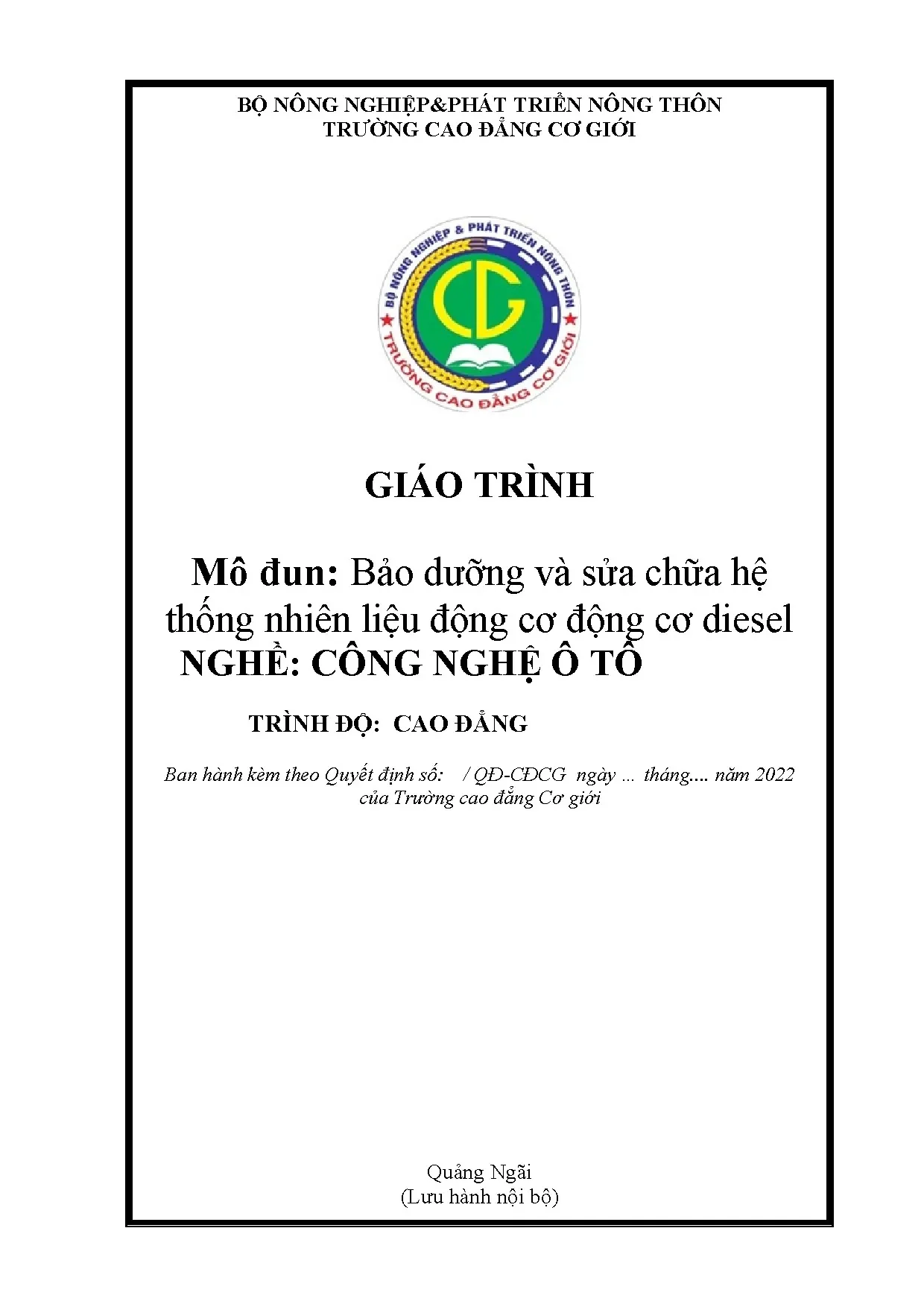

Giáo Trình Bảo Dưỡng Và Sửa Chữa Hệ Thống Nhiên Liệu Động Cơ Diesel (MĐ 23)

Tổng quan về giáo trình

Giáo trình Mô đun: Bảo dưỡng và sửa chữa hệ thống nhiên liệu động cơ diesel (Mã mô đun: MĐ 23) là tài liệu đào tạo chuyên môn do tập thể giảng viên Trường Cao đẳng Cơ giới Quảng Ngãi biên soạn, với sự chủ biên của tác giả Nguyễn Ngọc Việt. Giáo trình được ban hành năm 2022 theo quyết định của Trường Cao đẳng Cơ giới, trực thuộc Bộ Nông nghiệp & Phát triển Nông thôn, phục vụ đào tạo nghề Công nghệ ô tô ở trình độ Cao đẳng và Trung cấp.

Trong chương trình đào tạo nghề Công nghệ ô tô, mô đun MĐ 23 được bố trí học sau các môn học cơ sở và chuyên môn tiền đề bao gồm: Kỹ thuật điện - điện tử (MH 07), Cơ ứng dụng (MH 08), Vật liệu học (MH 09), Dung sai lắp ghép và đo lường kỹ thuật (MH 10), Vẽ kỹ thuật (MH 11), Công nghệ khí nén - thủy lực ứng dụng (MH 12), Nhiệt kỹ thuật (MH 13), An toàn lao động (MH 14), Tổ chức quản lý sản xuất (MH 15), Thực hành AUTOCAD (MH 16), Thực hành Hàn - Nguội cơ bản (MĐ 17), Kỹ thuật chung về ô tô và công nghệ sửa chữa (MĐ 18), Bảo dưỡng và sửa chữa cơ cấu trục khuỷu - thanh truyền (MĐ 19), Bảo dưỡng và sửa chữa hệ thống phân phối khí (MĐ 20).

Mô đun có thời lượng 120 giờ (tương đương 4 tín chỉ), gồm 28 giờ lý thuyết, 86 giờ thực hành/thí nghiệm và 6 giờ kiểm tra. Mục tiêu đào tạo của giáo trình được xác định cụ thể theo 3 nhóm chuẩn đầu ra:

  • Về kiến thức (A1 - A4): Trình bày yêu cầu, nhiệm vụ hệ thống nhiên liệu diesel; giải thích sơ đồ cấu tạo, nguyên lý làm việc của hệ thống diesel cơ khí và diesel điều khiển điện tử; phân tích nguyên nhân sai hỏng và phương pháp kiểm tra, bảo dưỡng, sửa chữa.
  • Về kỹ năng (B1 - B2): Thực hiện tháo lắp, kiểm tra, sửa chữa các chi tiết đúng quy trình kỹ thuật; sử dụng chính xác các trang thiết bị và dụng cụ chuyên dùng (SST).
  • Về năng lực tự chủ và trách nhiệm (C1 - C2): Chấp hành đúng quy trình an toàn nghề nghiệp, rèn luyện tính cẩn thận, kỷ luật và tỉ mỉ.

Cấu trúc giáo trình gồm 8 bài học chuyên đề, tiếp cận từ nhận dạng tổng quan, hệ thống cung cấp nhiên liệu cơ khí truyền thống đến các hệ thống phun dầu điện tử hiện đại. Điểm đặc trưng của tài liệu là định dạng mô đun tích hợp, kết nối giữa thuyết minh nguyên lý hoạt động và quy trình hướng dẫn thực hành kỹ thuật theo các tiêu chuẩn dung sai cơ khí đo kiểm thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 8 bài học nối tiếp nhau theo logic cấu tạo hệ thống và độ phức tạp công nghệ:

  • Bài 1: Tháo lắp, nhận dạng các bộ phận của hệ thống nhiên liệu diesel (Trang 10 - 27): Trình bày nhiệm vụ, yêu cầu, phân loại hệ thống cấp nhiên liệu (kiểu tự chảy, cưỡng bức; kiểu bơm dãy PE, bơm phân phối VE, bơm - vòi phun kết hợp). Mô tả đường dẫn không khí sạch, đường dầu áp thấp, đường dầu cao áp và đường dầu hồi. Hướng dẫn chi tiết quy trình tháo lắp thùng nhiên liệu, bầu lọc lắng tách nước, bầu lọc tinh, bơm thấp áp, bơm cao áp PE/VE, vòi phun, bầu lọc khí; phương pháp xác định điểm chết trên (TDC) ở kỳ nén xi lanh số 1, lấy dấu bánh răng định thời và quy trình xả khí (xả e).
  • Bài 2: Tổng quan về hệ thống nhiên liệu diesel điều khiển điện tử (Trang 28 - 33): Định nghĩa hệ thống EFI Diesel; vai trò của bộ điều khiển điện tử ECU trong việc xử lý tín hiệu cảm biến tải trọng, bàn đạp ga, vòng tua máy để tối ưu hóa lưu lượng và thời điểm phun; phân tích cấu tạo và hoạt động của hệ thống VE-EDC thông qua van điều khiển thời điểm phun TCV (Timing Control Valve) và van điều khiển lượng phun SPV (Spill Valve); khái quát hệ thống bơm liền vòi phun UI (Unit Injector) với áp suất phun đạt trên 2050 bar.
  • Bài 3: Sửa chữa bơm thấp áp (bơm chuyển nhiên liệu) (Trang 34 - 42): Trình bày cấu tạo bơm kiểu pít tông dẫn động bằng cam lệch tâm trên trục cam bơm cao áp (gồm con đội con lăn, lò xo, ty đẩy, xi lanh, van nạp, van xả chất dẻo, bơm tay); phân tích hiện tượng hỏng hóc, sự cố rò rỉ dầu qua khe hở ty đẩy dẫn đến loãng dầu bôi trơn các te; quy trình tháo rã, kiểm tra độ kín van, mạ crôm trục con đội, sửa chữa doa xi lanh.
  • Bài 4: Sửa chữa bơm cao áp PE, PF, VE (Trang 43 - 59): Trình bày nhiệm vụ cung cấp nhiên liệu áp suất cao đồng đều theo thứ tự nổ; cấu tạo chi tiết bộ đôi pít tông - xi lanh nhánh bơm PE với các rãnh đứng, rãnh xiên điều chỉnh lượng nhiên liệu thông qua thanh răng; nguyên lý 3 giai đoạn làm việc (nạp nhiên liệu, bắt đầu bơm, kết thúc bơm); kết cấu và cơ chế vận hành của van triệt hồi (van thoát cao áp) nhằm dập tắt dao động sóng áp suất và chống hiện tượng phun rớt; chức năng của van duy trì áp suất dòng dư.
  • Bài 5: Bảo dưỡng và sửa chữa bơm cao áp điều khiển điện tử UI, UP, EDC (Trang 143): Giới thiệu quy trình kiểm tra các cụm bơm cao áp điều khiển bằng van điện từ solenoid kết hợp cơ chế dẫn động cơ khí trực tiếp hoặc gián tiếp qua con đội, cò mổ.
  • Bài 6: Sửa chữa vòi phun cao áp (Trang 60): Phương pháp tháo lắp, kiểm tra áp suất mở van, độ tơi sương và độ kín khít của kim phun cơ khí.
  • Bài 7: Bảo dưỡng và sửa chữa vòi phun diesel điều khiển điện tử (Trang 176): Hướng dẫn kiểm tra hoạt động của vòi phun tích hợp van điện tử, đo điện trở cuộn dây và kiểm tra lưu lượng phun hồi.
  • Bài 8: Bảo dưỡng, sửa chữa hệ thống điều khiển điện tử Diesel (Trang 182): Phân tích sơ đồ mạch điện điều khiển động cơ diesel, kiểm tra cảm biến, hộp ECU và các cơ cấu chấp hành.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nền tảng lý thuyết và nguyên lý kỹ thuật cơ học:

  • Lý thuyết tạo hỗn hợp và chu trình cháy diesel: Nguyên lý hòa trộn nhiên liệu được nén phun tơi sương với không khí bị nén ở nhiệt độ, áp suất cao trong buồng đốt để tự bốc cháy sinh công.
  • Động lực học chất lỏng áp suất cao: Quy luật tăng áp, nguyên lý phân phối lưu lượng và dập tắt sóng phản hồi thủy lực trong đường ống dẫn dầu thông qua cơ cấu van triệt hồi hình trụ có rãnh giảm tải.
  • Nguyên lý điều khiển tự động hóa: Cơ chế điều khiển mạch vòng kín thông qua các tín hiệu cảm biến điện tử truyền về máy tính ECU để đóng mở các van điện từ TCV, SPV, kiểm soát chính xác góc phun sớm và lượng cấp nhiên liệu.

Kỹ năng phát triển

Tài liệu hướng dẫn rèn luyện các nhóm kỹ năng thao tác và phân tích kỹ thuật:

  • Kỹ năng kỹ thuật (Technical skills): Thao tác tháo lắp đúng trình tự các cụm chi tiết; sử dụng dụng cụ tháo mở chuyên dùng (SST); quay trục khuỷu định vị điểm chết trên (TDC); căn chỉnh trùng dấu bánh răng định thời; cân chỉnh thời chuẩn phun (xoay bơm về phía động cơ để tăng góc phun sớm, mỗi vạch chia thang đo ứng với 6 độ thời chuẩn phun); thực hiện quy trình bơm tay và xả khí hệ thống.
  • Kỹ năng phân tích, đo kiểm (Analytical skills): Sử dụng đồng hồ so đo kiểm độ mòn pít tông, xi lanh; đo khe hở giữa ty đẩy và lỗ dẫn hướng (giới hạn tiêu chuẩn không quá 0,02 mm); kiểm tra khe hở lắp ghép pít tông - xi lanh bơm thấp áp (tiêu chuẩn 0,015 - 0,035 mm, vượt quá 0,1 mm phải thay mới); kiểm tra lực ép lò xo van nạp/xả (quy định 0,3 - 0,6 kg/cm²); kiểm tra độ hở hướng kính van triệt hồi (0,004 - 0,006 mm) và độ cứng bề mặt (60 - 64 HRC).
  • Kỹ năng thực hành quy trình (Practical competencies): Đấu nối đường ống cao áp theo thứ tự nổ; bịt kín các đầu ống để chống dị vật; mài rà van phi kim loại và van kim loại bằng bột mịn; kiểm tra rò rỉ nhiên liệu trên đường áp thấp và áp cao trong điều kiện động cơ vận hành.

Phương pháp giảng dạy và học tập

Phương pháp giảng dạy của mô đun được xây dựng theo mô hình đào tạo nghề tích hợp:

  • Phương pháp sư phạm của người dạy: Giảng viên sử dụng các phương pháp giảng dạy tích cực bao gồm trình chiếu projector, thuyết trình ngắn kết hợp nêu vấn đề kỹ thuật và hướng dẫn tra cứu tài liệu. Trong phần thực hành, giảng viên phân chia lớp thành các nhóm nhỏ (2 - 3 học viên), thực hiện thao tác mẫu, hướng dẫn sử dụng thiết bị mô phỏng truyền động và trực tiếp quan sát sửa sai tại chỗ cho học viên.
  • Hình thức tổ chức thực hành và bài tập tình huống: Học viên thực hiện bài tập thực hành tháo lắp, đo đạc trực tiếp trên mô hình thực hành và động cơ thực tế. Các tình huống phân tích sai hỏng được tích hợp như: hiện tượng động cơ giảm công suất do tắc lọc hoặc gãy lò xo bơm; hiện tượng dầu diesel thẩm thấu qua ty đẩy làm loãng dầu bôi trơn cacte; động cơ khó nổ do lẫn bọt khí trong hệ thống.
  • Phương pháp đánh giá kết quả học tập: Thực hiện theo Quy chế đào tạo Trung cấp - Cao đẳng chính quy (Thông tư số 09/2017/TT-BLĐTBXH). Điểm đánh giá gồm 2 phần chính trên thang điểm 10 (làm tròn đến một chữ số thập phân):
    • Điểm đánh giá quá trình (Trọng số 40%): Gồm 01 cột điểm kiểm tra thường xuyên (hình thức hỏi miệng, vấn đáp sau 20 giờ học, đánh giá chuẩn A1, C1, C2) và 03 cột điểm kiểm tra định kỳ (hình thức viết tự luận, trắc nghiệm và thao tác thực hành sau 40 giờ, đánh giá chuẩn A2, A3, B1, B2, C1, C2).
    • Điểm thi kết thúc mô đun (Trọng số 60%): Tổ chức sau khi hoàn thành 120 giờ, hình thức thi kết hợp vấn đáp lý thuyết và thao tác thực hành trực tiếp trên mô hình, đánh giá toàn diện các chuẩn đầu ra A1 - A4, B1 - B2, C1 - C2.
  • Quy định tự học và điều kiện tham gia: Học viên bắt buộc phải chuẩn bị bài trước khi đến lớp, làm việc nhóm theo chủ đề được phân công. Người học phải tham dự tối thiểu 70% tổng thời lượng môn học; trường hợp vắng quá 30% số giờ tích hợp sẽ không được dự thi kết thúc môn và phải học lại mô đun.

Điểm nổi bật và cập nhật

  • Cấu trúc mô đun bám sát chương trình khung 2022: Giáo trình được cập nhật theo khung đào tạo nghề Công nghệ ô tô ban hành năm 2022 của Trường Cao đẳng Cơ giới, hệ thống hóa toàn diện các thành phần của hệ thống nhiên liệu diesel.
  • Tích hợp công nghệ điều khiển điện tử hiện đại: Bên cạnh việc duy trì các nội dung về hệ thống bơm cơ khí truyền thống (bơm dãy PE, bơm phân phối VE), giáo trình bổ sung các hệ thống điều khiển điện tử gồm:
    • Hệ thống VE-EDC với cơ chế van TCV kiểm soát góc phun sớm và van SPV kiểm soát lưu lượng dầu nén.
    • Hệ thống bơm - vòi phun kết hợp khối UI (Unit Injector) và hệ thống UP (Unit Pump) có áp suất phun nhiên liệu đạt trên 2050 bar, tối ưu hóa quá trình giảm thiểu khí thải (khói đen, khói trắng), giảm tiếng ồn và tiết kiệm nhiên liệu.
  • Tính ứng dụng thực tế và gắn kết tiêu chuẩn xưởng sửa chữa: Mọi hướng dẫn tháo lắp đều đi kèm quy định an toàn phòng cháy chữa cháy, trình tự sử dụng dụng cụ tháo lắp chuyên dùng SST, các chỉ số lực siết bu lông và bảng thông số dung sai tiêu chuẩn công nghiệp (độ hở lắp ghép pít tông xi lanh, giới hạn mòn ty đẩy 0,02 mm, độ cứng vật liệu van triệt hồi 60 - 64 HRC).

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Dùng cho sinh viên hệ Cao đẳng và học viên hệ Trung cấp chuyên ngành Công nghệ ô tô đang học các mô đun chuyên ngành động cơ.
  • Điều kiện tiên quyết: Người học cần hoàn thành 14 môn học và mô đun cơ sở, gồm: Kỹ thuật điện - điện tử (MH 07), Dung sai lắp ghép và đo lường kỹ thuật (MH 10), Công nghệ khí nén - thủy lực ứng dụng (MH 12), Nhiệt kỹ thuật (MH 13), Kỹ thuật chung về ô tô và công nghệ sửa chữa (MĐ 18), Bảo dưỡng và sửa chữa cơ cấu trục khuỷu - thanh truyền (MĐ 19), Bảo dưỡng và sửa chữa hệ thống phân phối khí (MĐ 20).
  • Giảng viên và cán bộ đào tạo: Làm tài liệu giảng dạy chính thức, định hướng thiết kế giáo án tích hợp, phân chia thời lượng lý thuyết - thực hành và thiết lập bộ đề thi đánh giá năng lực thực hành.
  • Kỹ thuật viên tự học và tham khảo: Kỹ thuật viên sửa chữa ô tô, thợ máy tại các xưởng dịch vụ có thể tra cứu quy trình tháo lắp, thông số kiểm tra khe hở và kỹ thuật xả khí, đặt góc phun sớm cho hệ thống nhiên liệu diesel.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ học viên, sinh viên trình độ Cao đẳng và Trung cấp nghề Công nghệ ô tô; đồng thời là tài liệu tham khảo kỹ thuật cho giảng viên dạy nghề và thợ sửa chữa động cơ diesel.

2. Cần kiến thức nền tảng nào trước khi học mô đun này?

Người học cần tích lũy kiến thức từ các môn học tiên quyết trong chương trình khung như: Điện - điện tử ô tô (MH 07), Dung sai đo lường (MH 10), Thủy lực khí nén (MH 12), Nhiệt kỹ thuật (MH 13), Cấu tạo cơ cấu trục khuỷu - thanh truyền (MĐ 19) và Cơ cấu phân phối khí (MĐ 20).

3. Giáo trình có điểm gì khác biệt so với tài liệu lý thuyết động cơ chung?

Giáo trình thiết kế theo cấu trúc mô đun nghề tích hợp (86 giờ thực hành trên tổng số 120 giờ), tập trung vào các quy trình thao tác tháo lắp từng bước, hướng dẫn sử dụng dụng cụ SST chuyên dụng và cung cấp các bảng thông số dung sai đo kiểm thực tế tại xưởng.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Học viên cần đọc trước nội dung từng bài học, nghiên cứu sơ đồ nguyên lý đường dẫn dầu trước khi vào xưởng; tổ chức học nhóm từ 2 - 3 người để thảo luận các tình huống sai hỏng và tuân thủ các quy định an toàn tháo lắp, xả khí trên mô hình thực hành.

5. Danh mục tài liệu tham khảo chính của giáo trình gồm những nguồn nào?

Giáo trình trích dẫn 8 tài liệu tham khảo tiêu biểu gồm:

  1. Nguyễn Văn An, Đỗ Viết Tuấn (1990), Cấu tạo ô tô - máy kéo tập I, Trường Công nhân cơ khí nông nghiệp I TW.
  2. Trương Mạnh Hùng (2011), Cấu tạo ô tô, NXB ĐH Giao thông Vận tải.
  3. GS.TS. Nguyễn Tất Tiến (2011), Giáo trình Nguyên lý động cơ đốt trong, NXB Giáo dục.
  4. Tổng cục Dạy nghề (2012), Kỹ thuật chung về ô tô, Tổng cục Dạy nghề ban hành.
  5. Nguyễn Quốc Việt (2005), Động cơ đốt trong và máy kéo nông nghiệp tập 1, 2, 3, NXB Hà Nội.
  6. Nguyễn Tất Tiến, Đỗ Xuân Kính (2009), Giáo trình kỹ thuật sửa chữa ô tô, máy nổ, NXB Giáo dục.
  7. Phạm Minh Tuấn (2006), Động cơ đốt trong, NXB Khoa học & Kỹ thuật.
  8. Trịnh Văn Đạt, Ninh Văn Hoàn, Lê Minh Miện (2007), Cấu tạo và sửa chữa động cơ ô tô - xe máy, NXB Lao động - Xã hội.

Kết luận

Giáo trình Bảo dưỡng và sửa chữa hệ thống nhiên liệu động cơ diesel (MĐ 23) cung cấp hệ thống kiến thức toàn diện từ cấu tạo cơ khí đến nguyên lý điều khiển điện tử, kết hợp quy trình thao tác tháo lắp và tiêu chuẩn dung sai kỹ thuật rõ ràng. Lộ trình học tập định hướng người học từ việc nhận dạng các cụm chi tiết (Bài 1 - 2), sửa chữa bơm thấp áp (Bài 3), hiệu chỉnh cụm bơm cao áp PE/VE và vòi phun cơ khí (Bài 4, 6), đến việc làm chủ các hệ thống điều khiển điện tử hiện đại EDC, UI, UP (Bài 5, 7, 8). Kết hợp cùng 8 tài liệu tham khảo chuyên ngành tiêu biểu và thiết bị mô hình thực tế, giáo trình là tài liệu phục vụ đắc lực cho công tác đào tạo nghề Công nghệ ô tô theo chương trình khung hiện hành.
