THÔNG TIN THƯ MỤC VÀ NỘI DUNG GIÁO TRÌNH: BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG CUNG CẤP ĐỘNG CƠ DIESEL

Tổng quan về giáo trình

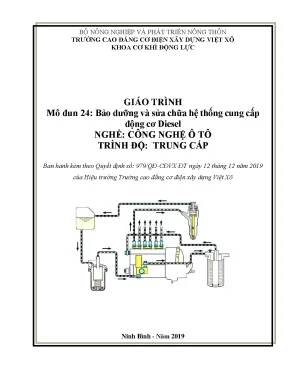

Giáo trình Bảo dưỡng và sửa chữa hệ thống cung cấp động cơ Diesel (Mã mô đun: MĐ 18 / Mô đun 24) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo nghề Công nghệ Ô tô ở trình độ Trung cấp, do Khoa Cơ khí Động lực thuộc Trường Cao đẳng Cơ điện Xây dựng Việt Xô (Ninh Bình) biên soạn. Giáo trình được ban hành chính thức kèm theo Quyết định số 979/QĐ-CĐVX-ĐT ngày 12 tháng 12 năm 2019 của Hiệu trưởng Trường Cao đẳng Cơ điện Xây dựng Việt Xô.

Về vị trí trong chương trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức và kỹ năng cơ sở nghề cùng các mô đun chuyên môn tiền đề, bao gồm chuỗi môn học từ MH 07 đến MH 16 và các mô đun kỹ thuật chuyên ngành từ MĐ 18 đến MĐ 23.

Mục tiêu học tập của giáo trình được xác định cụ thể theo chuẩn đầu ra kỹ thuật nghề nghiệp:

  • Trình bày đầy đủ nhiệm vụ, yêu cầu và nguyên lý làm việc của hệ thống nhiên liệu động cơ Diesel.
  • Phân tích chính xác hiện tượng và nguyên nhân hư hỏng của các cụm chi tiết trong hệ thống.
  • Thực hiện quy trình tháo lắp, kiểm tra, bảo dưỡng và sửa chữa các chi tiết đúng quy chuẩn và dung sai kỹ thuật.
  • Sử dụng thành thạo và chính xác các trang thiết bị, dụng cụ đo kiểm chuyên dùng (SST).
  • Tuân thủ nghiêm ngặt các quy tắc an toàn lao động và phòng chống cháy nổ trong xưởng cơ khí động lực.

Cấu trúc giáo trình được tổ chức theo hình thức mô đun tích hợp với tổng thời lượng 75 giờ, bao gồm 13 giờ lý thuyết, 53 giờ thực hành và 9 giờ kiểm tra đánh giá. Cách tiếp cận của giáo trình đi từ việc phân tích nguyên lý hệ thống tổng thể đến quy trình kỹ thuật chi tiết của từng cụm cơ cấu (thùng chứa, bầu lọc, bơm thấp áp, bơm cao áp PE, bơm cao áp VE và vòi phun cao áp). Tài liệu tập trung trực tiếp vào các thông số định lượng, tiêu chuẩn kiểm tra và trình tự thao tác thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ thành 6 bài học chuyên môn và phần thi kết thúc mô đun theo tiến trình logic từ tổng quan đến chi tiết:

[Bài 1: Hệ thống cung cấp động cơ diesel]
[Bài 2: Sửa chữa và bảo dưỡng thùng nhiên liệu, các đường ống và bầu lọc]
[Bài 3: Bảo dưỡng và sửa chữa bơm thấp áp (bơm chuyển nhiên liệu)]
[Bài 4: Bảo dưỡng và sửa chữa bơm cao áp tập trung PE]
[Bài 5: Bảo dưỡng và sửa chữa bơm cao áp phân phối VE]
[Bài 6: Bảo dưỡng và sửa chữa vòi phun cao áp]
[Thi kết thúc mô đun]
  • Bài 1: Hệ thống cung cấp động cơ diesel (4 giờ: 1 LT, 3 TH): Cung cấp nhiệm vụ, phân loại hệ thống theo phương pháp cấp liệu (tự chảy trên động cơ tĩnh tại D8, D10, D15, D20; cưỡng bức dùng bơm chuyển trên ô tô) và theo cấu tạo bơm (bơm dãy PE, bơm phân phối VE, bơm - vòi phun kết hợp). Giới thiệu sơ đồ nguyên lý mạch nạp khí, mạch xả khí, đường dầu áp thấp, đường dầu cao áp và đường dầu hồi; kèm quy trình xả khí 5 bước qua bơm mồi.
  • Bài 2: Sửa chữa và bảo dưỡng thùng nhiên liệu, các đường ống và bầu lọc (4 giờ: 2 LT, 2 TH): Mô tả cấu tạo thùng nhiên liệu bằng thép lá dập có vách ngăn, ống hút cách đáy 3 cm, phao cảm biến điện từ; ống dẫn nhiên liệu (cao su tổng hợp, nhựa, kim loại đồng); bộ tách nước ly tâm trọng lực có phao chỉ thị; bầu lọc tinh hai cấp lọc hạt cặn nhỏ hơn 0,06 mm; hệ thống lọc không khí khô/ướt, bộ chỉ thị nồng độ bụi điện tử và cơ khí hoạt động ở áp suất âm 7,47 kPa (762 mm H2O).
  • Bài 3: Bảo dưỡng và sửa chữa bơm thấp áp (4 giờ: 1,5 LT, 2,5 TH): Phân tích bơm chuyển nhiên liệu kiểu pít-tông (thân gang, van nạp/xả nhựa hoặc nhôm, 3 chu trình: chuyển tiếp, làm việc, treo bơm) và bơm kiểu cánh gạt tích hợp trong thân bơm VE (gồm rôto 4 cánh gạt, stato lệch tâm, van điều chỉnh áp suất có lỗ cân bằng và lỗ thoát dầu dư).
  • Bài 4: Bảo dưỡng và sửa chữa bơm cao áp tập trung PE (24 giờ: 3 LT, 17 TH, 4 KT): Nghiên cứu chi tiết cấu tạo bơm dãy PE, bộ điều tốc, bộ định thời góc phun sớm, kỹ thuật lắp đặt pít-tông xy-lanh số 1 lên điểm chết trên (TDC), căn khớp dấu bánh răng định thời và phương pháp xoay thân bơm hiệu chỉnh thời điểm phun (1 vạch chia thang đo = 6° thời chuẩn phun).
  • Bài 5: Bảo dưỡng và sửa chữa bơm cao áp phân phối VE (24 giờ: 3 LT, 17 TH, 4 KT): Cấu tạo bơm phân phối, bơm tiếp vận, đĩa cam, pít-tông phân phối, van điều áp; phương pháp tháo lắp, kiểm tra dấu bánh răng số (0) trùng mũi tên trên vỏ hộp bánh răng.
  • Bài 6: Bảo dưỡng và sửa chữa vòi phun cao áp (8 giờ: 1,5 LT, 5,5 TH, 1 KT): Cấu tạo vòi phun, đệm làm kín, phương pháp tháo lắp, kiểm tra và bảo dưỡng các chi tiết vòi phun cao áp trên động cơ.
  • Thi kết thúc mô đun (7 giờ: 1 LT, 6 TH): Đánh giá toàn diện kiến thức lý thuyết và kỹ năng thực hành nghề.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp hệ thống kiến thức kỹ thuật cơ bản gồm:

  • Lý thuyết hòa khí và cháy trong động cơ Diesel: Cơ chế phun sương nhiên liệu áp suất cao vào buồng đốt ở cuối kỳ nén để tự bốc cháy khi gặp không khí có nhiệt độ và áp suất cao; các phương thức tách bụi ly tâm và thẩm thấu trong cơ cấu lọc khí.
  • Nguyên lý thủy lực hệ thống nhiên liệu: Cơ chế tạo áp suất thấp (bơm tiếp vận), tạo áp suất cao (cặp pít-tông - xy-lanh bơm cao áp), nguyên lý lưu chuyển nhiên liệu thừa qua đường dầu hồi để làm mát và cân bằng nhiệt.
  • Nguyên tắc tự điều áp và cân bằng: Cơ chế hành trình treo bơm của bơm tiếp vận kiểu pít-tông khi áp suất đường ra tăng cao; cơ chế van điều áp buồng bơm VE với pít-tông, lò xo và lỗ cân bằng áp suất nhằm ổn định áp suất cấp liệu theo tốc độ quay.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tháo lắp chính xác các cụm chi tiết; thao tác xả khí hệ thống nhiên liệu; sử dụng dụng cụ chuyên dùng (SST) để tháo bu-lông bơm cao áp, khóa mở bầu lọc nhiên liệu, cờ-lê lực xiết vòi phun; phương pháp nong loe ống đồng đường dẫn nhiên liệu.
  • Kỹ năng phân tích (Analytical skills): Chẩn đoán nguyên nhân động cơ giảm công suất do thiếu nhiên liệu (mòn pít-tông, yếu lò xo van, tắc bầu lọc); xác định hiện tượng rò rỉ nhiên liệu lọt qua khe hở ty đẩy bơm thấp áp sang khoang trục cam (khi khe hở vượt quá 0,02 mm gây biến chất dầu bôi trơn các-te); phân tích trạng thái đồng hồ chỉ thị nồng độ bụi.
  • Năng lực thực hành tiêu chuẩn (Practical competencies): Kiểm tra độ kín thùng nhiên liệu bằng bọt xà phòng và khí nén áp lực 29 kPa (0,3 kgf/cm²); vệ sinh bầu lọc khí dạng giấy bằng khí nén 685 kPa (7 kgf/cm²) thổi từ trong ra ngoài; kiểm tra độ mòn cơ phận bằng đồng hồ so; lắp đặt gioăng lót và xiết bầu lọc tinh đúng 3/4 vòng quy định.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm

Giáo trình được thiết kế theo phương pháp giảng dạy tích hợp giữa lý thuyết chuyên môn và rèn luyện kỹ năng thực hành tại xưởng cơ khí. Tỷ lệ phân bổ thời gian thực hành chiếm 70,6% tổng thời lượng (53/75 giờ), lấy người học làm trung tâm và lấy năng lực thực hiện thao tác nghề nghiệp làm thước đo đánh giá.

Bài tập và thực hành kỹ thuật

Nội dung thực hành được thiết kế thành các bài tập thao tác quy trình cụ thể:

  • Quy trình 5 bước xả không khí khỏi mạch nhiên liệu (nới cần bơm mồi, mở nút xả khí bầu lọc, kéo bơm tay đến khi hết bọt khí, khóa nút xả, khởi động máy dưới 15 giây).
  • Quy trình kiểm tra độ kín thùng nhiên liệu và phương pháp hàn phục hồi vết nứt (hàn hơi hoặc hàn điện).
  • Quy trình kiểm tra bơm tay bằng phương pháp tạo độ chân không bịt đầu hút.
  • Quy trình đặt góc phun sớm: đưa pít-tông xy-lanh số 1 lên điểm chết trên kỳ nén bằng tay quay, căn chỉnh dấu trên vành puly trục khuỷu trùng dấu thân máy, ghép nối bánh răng bơm cao áp ăn khớp với bánh răng đệm theo vạch chuẩn.

Phương pháp kiểm tra và đánh giá

Hệ thống đánh giá kết quả học tập được thực hiện theo hai giai đoạn:

  1. Kiểm tra định kỳ: Đánh giá kỹ năng thao tác sau các bài học lớn (4 giờ kiểm tra thực hành cho Bài 4, 4 giờ cho Bài 5, 1 giờ cho Bài 6).
  2. Thi kết thúc mô đun: Thời lượng 7 giờ, gồm 1 giờ thi lý thuyết viết/trắc nghiệm kiểm tra khả năng phân tích sơ đồ, nguyên lý và 6 giờ thi thực hành trực tiếp trên sa bàn/động cơ thực tế để đánh giá kỹ năng tháo lắp, kiểm tra sai hỏng và căn chỉnh góc phun.

Hướng dẫn tự học

  • Nghiên cứu kỹ sơ đồ dòng chảy nhiên liệu và không khí trước khi thực hành thao tác.
  • Ghi nhớ các thông số an toàn: tuyệt đối không thao tác gần nguồn lửa khi tháo thùng nhiên liệu; không đập gõ lõi lọc giấy; không xịt khí nén từ mặt ngoài vào trong lõi lọc; không cho máy khởi động chạy liên tục quá 15 giây trong quá trình xả khí.
  • Luyện tập nhận diện dấu định thời trên các dòng động cơ khác nhau (dấu trên puly, dấu trên bánh đà hoặc dấu trên hộp bánh răng).

Điểm nổi bật và cập nhật

Cập nhật công nghệ động cơ Diesel

Giáo trình ghi nhận các bước phát triển của công nghệ động cơ Diesel hiện đại:

  • Hệ thống cách âm và kiểm soát quá trình cháy được hoàn thiện, giúp giảm mức độ tiếng ồn và giảm nồng độ khói thải độc hại.
  • Rút ngắn thời gian khởi động của động cơ Diesel tương đương động cơ xăng thông qua việc trang bị bu-gi sấy (bu-gi xông) hỗ trợ gia nhiệt buồng cháy.

Tích hợp các ứng dụng kỹ thuật thực tế

Tài liệu tích hợp các kết cấu và công nghệ được sử dụng phổ biến trong ngành sản xuất ô tô:

  • Hệ thống lọc khí lốc xoáy ly tâm: Cơ chế cánh hướng dòng tạo hiệu ứng xoáy tốc độ cao để tách hạt bụi thô, kết hợp van cao su tự động xả bụi ở đáy bầu lọc hoạt động dựa trên sự thay đổi áp suất buồng lọc khi động cơ đạt tốc độ từ 800 vòng/phút trở lên.
  • Hệ thống kiểm soát tắc lọc khí: Ứng dụng đồng hồ chỉ thị nồng độ bụi dạng cơ học đổi màu cảnh báo và bộ cảm biến điện tử kích hoạt đèn báo táp-lô khi áp suất âm vượt ngưỡng 7,47 kPa (762 mm H2O).
  • Lọc tách nước ly tâm: Trang bị phao chỉ thị mức nước lắng quang học trong vỏ bán trong suốt, phục vụ công tác kiểm tra mức nước định kỳ mà không cần tháo rã cụm lọc.
  • Hệ thống giảm âm buồng nạp: Thiết kế khoang cộng hưởng phía đầu xe trên các dòng xe khách và xe buýt nhằm triệt tiêu tiếng ồn của dòng khí nạp tốc độ cao.

Đối tượng sử dụng giáo trình

[Học viên / Sinh viên]        [Giảng viên chuyên ngành]       [Thợ sửa chữa / Tự học]
 - Trình độ: Trung cấp/CĐ      - Biên soạn bài giảng dạy       - Tra cứu dung sai kỹ thuật
 - Ngành: Công nghệ Ô tô       - Xây dựng bảng kiểm (Checklist)- Chuẩn hóa quy trình sửa chữa
 - Điều kiện: Đã học xong      - Thiết kế đề thi định kỳ       - Tham khảo thông số thử nghiệm
   MH 07-16 & MĐ 18-23           và đề thi kết thúc mô đun       (29 kPa, 7.47 kPa, 0.02 mm)
  • Học sinh, sinh viên: Dành cho người học hệ Trung cấp và Cao đẳng nghề Công nghệ Ô tô tại các trường cao đẳng, trung cấp nghề và cơ sở giáo dục nghề nghiệp.
  • Yêu cầu điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học cơ sở và mô đun kỹ thuật nghề trước đó, bao gồm: MH 07 đến MH 16 (Cơ học cơ sở, Vẽ kỹ thuật, Dung sai lắp ghép, Vật liệu học...) và MĐ 18 đến MĐ 23 (Cơ sở động cơ đốt trong, Kỹ thuật bảo dưỡng đại cương).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn mực để lập kế hoạch bài giảng, biên soạn phiếu hướng dẫn thực hành và thiết kế tiêu chí chấm điểm thi kết thúc mô đun.
  • Kỹ thuật viên và thợ sửa chữa: Làm tài liệu tra cứu thông số kỹ thuật, quy trình thao tác và phương pháp kiểm tra sửa chữa tại các xưởng dịch vụ và trạm bảo dưỡng ô tô - máy nổ công nông nghiệp.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn phục vụ đào tạo trình độ Trung cấp nghề Công nghệ Ô tô, đồng thời làm tài liệu tham khảo cho sinh viên Cao đẳng Cơ khí Động lực và kỹ thuật viên bảo dưỡng sửa chữa động cơ Diesel.

2. Cần kiến thức nền nào để học tốt mô đun này?

Người học cần hoàn thành khối kiến thức cơ bản từ môn MH 07 đến MH 16 và các mô đun kỹ năng MĐ 18 đến MĐ 23, nắm vững nguyên lý hoạt động của động cơ đốt trong 4 kỳ, kỹ năng sử dụng dụng cụ đo cơ khí (thước cặp, pan-me, đồng hồ so) và các quy định an toàn xưởng.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết động cơ chung?

Giáo trình tập trung vào quy trình thao tác kỹ thuật định lượng và chẩn đoán thực tế. Mọi hướng dẫn đều đi kèm thông số cụ thể: áp suất kiểm tra thùng dầu 29 kPa, khe hở giới hạn ty đẩy bơm tiếp vận 0,02 mm, áp suất âm báo tắc lọc gió 7,47 kPa, góc chia thang đo bộ điều chỉnh bơm cao áp 6°, lực xiết thêm 3/4 vòng trên bầu lọc tinh.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học cần kết hợp đọc hiểu sơ đồ nguyên lý mạch nạp - cấp dầu với việc quan sát cụm chi tiết thực tế; tuân thủ thứ tự tháo lắp ngược chiều, thực hiện việc đánh dấu định thời cơ khí trước khi tháo rã bơm cao áp và áp dụng đúng quy trình xả khí 5 bước sau khi hoàn tất lắp ráp.

5. Có những tài liệu bổ trợ nào đi kèm với giáo trình?

Giáo trình đi kèm hệ thống sơ đồ bản vẽ kỹ thuật của bơm PE, bơm VE, bộ tách nước, bầu lọc khí; bảng hướng dẫn sử dụng bộ dụng cụ chuyên dùng SST và hệ thống phiếu bài tập kiểm tra đánh giá định kỳ.

Kết luận

Giáo trình Bảo dưỡng và sửa chữa hệ thống cung cấp động cơ Diesel cung cấp cấu trúc kiến thức chuyên môn và kỹ năng thực hành hoàn chỉnh về hệ thống cấp liệu động cơ Diesel (từ cụm chi tiết áp thấp như thùng chứa, bầu lọc, bơm tiếp vận đến các cụm chi tiết áp cao như bơm cao áp PE, bơm cao áp VE và vòi phun).

Lộ trình học tập đề xuất: Bắt đầu từ Bài 1 để nắm tổng quan nguyên lý mạch dầu và mạch khí $\rightarrow$ Hoàn thành Bài 2 và Bài 3 về các cơ cấu áp suất thấp $\rightarrow$ Tập trung thời lượng chính cho Bài 4 và Bài 5 để thuần thục kỹ năng chẩn đoán, cân chỉnh dấu bơm cao áp $\rightarrow$ Hoàn thiện với Bài 6 về vòi phun $\rightarrow$ Ôn tập chuẩn bị cho 7 giờ thi kết thúc mô đun.

Tài liệu tham khảo bổ trợ đề xuất gồm: Sổ tay hướng dẫn sửa chữa động cơ Diesel của các hãng sản xuất ô tô, tiêu chuẩn kỹ thuật kiểm định khí thải phương tiện giao thông cơ giới đường bộ và quy trình hướng dẫn bảo trì trang thiết bị cơ khí động lực.
