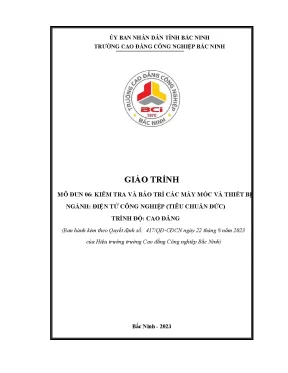

GIÁO TRÌNH MÔ ĐUN 06: KIỂM TRA VÀ BẢO TRÌ CÁC MÁY MÓC VÀ THIẾT BỊ (NGÀNH ĐIỆN TỬ CÔNG NGHIỆP - TIÊU CHUẨN ĐỨC)

Tổng quan về giáo trình

Giáo trình "Mô đun 06: Kiểm tra và bảo trì các máy móc và thiết bị" (Mã số: MĐ 06) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo trình độ Cao đẳng ngành Điện tử công nghiệp theo tiêu chuẩn Đức, được ban hành kèm theo Quyết định số 417/QĐ-CĐCN ngày 22 tháng 8 năm 2023 của Hiệu trưởng Trường Cao đẳng Công nghiệp Bắc Ninh. Trong cấu trúc chương trình, MĐ 06 được bố trí giảng dạy nối tiếp sau Mô đun 05 ("Nguồn cung cấp điện và phương thức bảo vệ"). Việc hoàn thành MĐ 06 cùng 5 mô đun cơ bản trước đó là điều kiện để người học đạt chuẩn công nhận "Kỹ thuật viên" và đủ thẩm quyền độc lập thực hiện các công việc kỹ thuật điện theo quy định nghề nghiệp.

Thời lượng đào tạo của giáo trình gồm 320 giờ, phân bổ thành 88 giờ lý thuyết, 204 giờ thực hành/thí nghiệm/thảo luận và 28 giờ kiểm tra đánh giá. Tỷ trọng thực hành chiếm 63,75% tổng thời lượng, phản ánh định hướng đào tạo thực hành ứng dụng trực tiếp trên thiết bị công nghiệp.

+-------------------------------------------------------------------------+
|                  CƠ CẤU THỜI LƯỢNG MÔ ĐUN 06 (320 GIỜ)                  |
+------------------------------------+------------------------------------+
| Thành phần giảng dạy               | Thời lượng                         |
+------------------------------------+------------------------------------+
| Lý thuyết                          | 88 giờ (27,5%)                     |
| Thực hành, Thí nghiệm, Thảo luận   | 204 giờ (63,75%)                   |
| Kiểm tra định kỳ                   | 28 giờ (8,75%)                     |
+------------------------------------+------------------------------------+

Mục tiêu đào tạo của giáo trình hướng đến việc trang bị cho người học năng lực:

  • Mô tả và phân tích cấu trúc các hệ thống điều khiển và máy móc phức tạp;
  • Ứng dụng các điều kiện, tiêu chuẩn kỹ thuật trong bảo trì và sửa chữa;
  • Thực hiện quy trình phân tích, định vị và xử lý sự cố;
  • Xây dựng chiến lược hạn chế thời gian ngừng máy thông qua bảo trì phòng ngừa và bảo trì định hướng trạng thái;
  • Vận hành các thiết bị đo kiểm và ứng dụng công nghệ giám sát, chẩn đoán từ xa trong môi trường sản xuất;
  • Đảm bảo an toàn lao động, vệ sinh môi trường, lập biên bản và quản lý hồ sơ kỹ thuật theo quy định pháp lý.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 5 bài học được tổ chức theo trình tự logic từ nguyên lý phân tích lỗi cơ bản, kỹ năng sửa chữa phần tử khí cụ điện, kiểm tra hệ thống điều khiển tự động đến các kỹ thuật đo lường và chẩn đoán từ xa:

[Bài 1: Phân tích lỗi (40h)]
[Bài 2: Đánh giá & Xử lý hư hỏng (88h)]
[Bài 3: Kiểm tra hệ thống phức tạp (112h)]
[Bài 4: Chẩn đoán từ xa (48h)]
[Bài 5: Thiết bị đo lường & Kiểm tra (32h)]
  • Bài 1: Khái niệm cơ bản về phân tích lỗi (40 giờ: 16 LT, 24 TH): Phân loại ba phương thức bảo trì gồm bảo trì định hướng trạng thái, bảo trì phòng ngừa và bảo trì liên quan đến lỗi (sửa lỗi). Chu kỳ kiểm định an toàn thiết bị theo tiêu chuẩn DIN VDE 0100 và Quy định 3 của Luật bảo hiểm tai nạn Đức (DGUV 3). Phương pháp phân loại và định vị các dạng lỗi điện (ngắn mạch, hở mạch, chạm vỏ, chạm đất, nối tắt) bằng phương pháp theo dõi điện áp (voltage tracing) và kiểm tra tính liên tục (continuity test). Ứng dụng phương pháp Cây phân tích lỗi (Fault Tree Analysis - FTA) theo tiêu chuẩn DIN 25424 Phần 1 trong chẩn đoán hệ thống (ví dụ hệ thống mâm kẹp phôi thủy lực sử dụng cảm biến vị trí).
  • Bài 2: Đánh giá và xử lý hư hỏng (88 giờ: 24 LT, 56 TH, 8 KT): Yêu cầu trang bị dụng cụ và tiêu chuẩn xưởng sửa chữa theo DIN VDE 0104 (bàn thử nghiệm an toàn, thử chức năng AC 230V/400V, thử thông dòng DC 50V). Quy chuẩn kiểm định thiết bị điện sau sửa chữa theo DIN VDE 0701 và kiểm tra định kỳ thiết bị cắm điện theo DIN VDE 0702, BGV A3 cho thiết bị cấp bảo vệ I và cấp bảo vệ II. Phân tích nguyên nhân hư hỏng tiếp điểm (cháy rỗ, lực ép lò xo không đủ, lệch giá đỡ) và cuộn dây (ngắn mạch vòng dây, quá nhiệt, hỏng cách điện) trong các khí cụ đóng cắt công nghiệp (khởi động từ, rơle trung gian). Quy trình lập biên bản bàn giao và sổ theo dõi bảo trì kỹ thuật.
  • Bài 3: Kiểm tra các hệ thống phức tạp (112 giờ: 24 LT, 76 TH, 12 KT): Kiểm tra và cấu hình các loại cảm biến công nghiệp: cảm biến quang (đầu ra NPN bộ thu hở, điện áp NPN, tiếp điểm relay), cảm biến cửa tự động (radar phát hiện chuyển động xuyên vật cản và cảm biến hồng ngoại phát hiện thân nhiệt). Bản chất và giao diện tín hiệu số (Digital 0-1) và tín hiệu tương tự (Analog 4-20mA, 0-10V, 0-20mA, 1-5V). Thiết bị chuyển đổi tín hiệu Analog sang Digital Z109REG2-1 và chuyển đổi xung Digital tần số cao sang Analog Z111. Thực hành kết nối, cài đặt bộ mã hóa vòng quay encoder tương đối (Omron E6A2-CW3C kết hợp máy đo tốc độ góc H7ER) và encoder tuyệt đối mã Gray (Omron E6CP-1G5C-C / E6CP-AG5C-C kết hợp bộ định vị vị trí Cam H8PS-8P).
  • Bài 4: Chẩn đoán từ xa (48 giờ: 16 LT, 28 TH, 4 KT): Phương pháp và công cụ giám sát thông số từ xa, phân tích dữ liệu vận hành và xử lý lỗi hệ thống thông qua các giải pháp ứng dụng công nghệ thuộc nền tảng Công nghiệp 4.0.
  • Bài 5: Thiết bị đo lường và kiểm tra (32 giờ: 8 LT, 20 TH, 4 KT): Ứng dụng nâng cao các trang thiết bị đo kiểm chuyên dụng, kiểm chuẩn thông số kỹ thuật của hệ thống điện và cơ cấu chấp hành.
+--------------------------------------------------------------------------------------------+
|                     DANH MỤC THIẾT BỊ VÀ CHUẨN ĐO KIỂM TRONG GIÁO TRÌNH                    |
+------------------------------------+-------------------------------------------------------+
| Tiêu chuẩn / Thiết bị              | Phạm vi áp dụng / Thông số kỹ thuật                   |
+------------------------------------+-------------------------------------------------------+
| DIN VDE 0100                       | Kiểm tra hệ thống điện trước khi đưa vào vận hành     |
| DIN VDE 0104                       | Bảng kiểm tra cố định: AC 230/400V, DC 50V            |
| DIN VDE 0701 / 0702                | Kiểm tra thiết bị sau sửa chữa và định kỳ (Cấp I, II) |
| DIN 25424 Phần 1                   | Quy tắc thiết lập mô hình Cây phân tích lỗi (FTA)     |
| DGUV Quy định 3 / BGV A3           | Quy định an toàn và chu kỳ kiểm tra thiết bị điện     |
| Seneca Z109REG2-1                  | Chuyển đổi, khuếch đại, cách ly tín hiệu 4-20mA/0-10V |
| Seneca Z111                        | Chuyển đổi tín hiệu xung Digital sang Analog          |
| Omron E6A2-CW3C / H7ER             | Encoder tương đối / Máy đo tốc độ góc LCD (1000 rps)  |
| Omron E6CP-1G5C-C / H8PS-8P        | Encoder tuyệt đối (0-359 độ) / Bộ điều khiển vị trí   |
+------------------------------------+-------------------------------------------------------+

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật dựa trên các tiêu chuẩn và nguyên lý:

  • Khung tiêu chuẩn kỹ thuật điện Đức: Hệ thống hóa các quy định nghiêm ngặt về an toàn điện bao gồm tiêu chuẩn lắp đặt DIN VDE 0100, tiêu chuẩn kiểm tra an toàn thiết bị điện sau sửa chữa DIN VDE 0701, tiêu chuẩn kiểm định định kỳ DIN VDE 0702, và tiêu chuẩn bố trí bàn kiểm nghiệm xưởng DIN VDE 0104.
  • Lý thuyết phân tích độ tin cậy và sự cố: Nguyên lý tiếp cận hệ thống dạng "hộp đen" và phương pháp Cây phân tích lỗi (Fault Tree Analysis - DIN 25424-1) sử dụng các cổng logic để mô hình hóa chuỗi nguyên nhân dẫn đến sự kiện không mong muốn.
  • Nguyên lý đo lường các đại lượng điện và phi điện: Đo điện trở cách điện bằng nguồn điện áp một chiều (DC) với điện áp thử nghiệm tối thiểu 500V tại mức tải 1mA; phương pháp tính toán điện trở thuần dựa trên công thức công suất $P = \frac{U^2}{R} \Rightarrow R = \frac{U^2}{P}$ (áp dụng kiểm tra dây điện trở nhiệt công suất từ 150W đến 1500W).
  • Lý thuyết truyền dẫn tín hiệu điều khiển: Nguyên lý truyền dẫn dòng điện 4-20mA chống suy giảm tín hiệu đường truyền xa, cơ chế biến đổi tương tự - số (A/D) và số - tương tự (D/A), chức năng cách ly quang và chống nhiễu công nghiệp.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng các dụng cụ đo kiểm chuyên dụng (thiết bị đo điện áp $\ge 600\text{V}$, ampe kìm đến $200\text{A}$, thiết bị đo cách điện cao áp $\ge 500\text{V}$, thiết bị kiểm tra thứ tự từ trường quay); đấu nối, căn chỉnh và lập trình thông số cho các bộ biến đổi Z109REG2-1, Z111, encoder Omron và bộ hiển thị số H7ER, H8PS-8P.
  • Kỹ năng phân tích (Analytical skills): Xây dựng cây lỗi logic để truy tìm nguyên nhân hư hỏng phức tạp trên sơ đồ mạch; phân biệt các dạng sự cố điện qua kết quả đo trở kháng ($R \approx 0,\Omega$ biểu thị ngắn mạch/chạm vỏ, $R \rightarrow \infty$ biểu thị hở mạch).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Xử lý tiếp điểm mòn, quấn phục hồi cuộn dây khí cụ đóng cắt; lắp đặt bảng điện công nghiệp và dân dụng đúng độ cao tiêu chuẩn ($1,5\text{m} - 1,8\text{m}$ trong nhà xưởng, $1,6\text{m} - 2,0\text{m}$ trong dân dụng); lập biên bản bàn giao kỹ thuật và duy trì sổ theo dõi bảo trì có đầy đủ giá trị pháp lý.

Phương pháp giảng dạy và học tập

Giáo trình triển khai theo mô hình đào tạo nghề định hướng hành động (Action-oriented training) tiêu chuẩn Đức. Thời lượng thực hành tại xưởng chiếm phần lớn tổng thời lượng học tập, kết hợp giữa bài giảng lý thuyết chuyên ngành và các bài thực hành trực tiếp trên mô hình thiết bị.

+--------------------------------------------------------------------------+
|                     TIẾN TRÌNH PHƯƠNG PHÁP ĐÀO TẠO                       |
|                                                                          |
|  [Khảo sát lý thuyết]  -->  [Mô hình hóa cây lỗi]  -->  [Đo kiểm xưởng]  |
|   (Tiêu chuẩn DIN VDE)        (Chuẩn DIN 25424-1)      (Bàn thử VDE 0104)|
|   (Biên bản kiểm tra)        (Khí cụ / Cảm biến)                         |
+--------------------------------------------------------------------------+

Phương pháp tiếp cận sư phạm tập trung vào:

  • Phân tích ca bệnh kỹ thuật (Technical Case Studies): Mô phỏng sự cố thực tế như hiện tượng xi lanh kẹp thủy lực chạy hết hành trình gây tăng áp do hỏng cảm biến vị trí cuối; sự cố ngắn mạch gián đoạn trên đĩa nhiệt điện trở $350,\Omega$ ($150\text{W}$) và $35,\Omega$ ($1500\text{W}$).
  • Thực hành kiểm thử chuẩn hóa: Sinh viên thao tác trực tiếp trên trạm kiểm tra cố định theo DIN VDE 0104, thực hiện thử nghiệm an toàn điện áp cao trong 1 phút, đo thông dòng DC 50V và đo dòng rò định kỳ của thiết bị bảo vệ dòng rò (RCD).
  • Phương pháp đánh giá: Kết hợp đánh giá năng lực thực hành định kỳ (chiếm 28 giờ kiểm tra chuyên biệt cho các Bài 2, 3, 4, 5), chấm điểm hồ sơ kỹ thuật (biên bản nghiệm thu theo DIN VDE 0701, sổ nhật ký bảo trì), và kiểm tra vấn đáp về quy trình an toàn điện.
  • Hướng dẫn tự học: Nghiên cứu trước sơ đồ nguyên lý điều khiển động cơ hai tốc độ đảo chiều quay, tra cứu bảng thông số linh kiện khí cụ điện và các tiêu chuẩn an toàn lao động DGUV 3 trước khi tham gia phiên thực hành.

Điểm nổi bật và cập nhật

  • Tích hợp khung tiêu chuẩn công nghiệp châu Âu: Giáo trình tích hợp trực tiếp các tiêu chuẩn kỹ thuật điện của Đức (DIN VDE 0100, DIN VDE 0104, DIN VDE 0701, DIN VDE 0702, DIN 25424-1) và các quy định bảo hiểm tai nạn lao động (DGUV Quy định 3, BGV A3). Việc đào tạo theo các tiêu chuẩn này giúp sinh viên tiếp cận trực tiếp với quy chuẩn làm việc tại các doanh nghiệp FDI.
  • Cập nhật công nghệ Công nghiệp 4.0: Nội dung giảng dạy mở rộng sang các kỹ thuật chẩn đoán từ xa (Bài 4), tích hợp các bộ chuyển đổi và xử lý tín hiệu công nghiệp hiện đại (Seneca Z109REG2-1, Z111) nhằm tối ưu hóa tài nguyên xử lý của PLC.
  • Chuẩn hóa quy trình hồ sơ pháp lý: Giáo trình nhấn mạnh tầm quan trọng của việc lập biên bản kiểm tra, báo cáo thử nghiệm và sổ theo dõi bảo trì. Tài liệu chỉ rõ các thông tin bắt buộc (địa điểm, thời gian, nhân sự thực hiện, thông số đo lường, chữ ký xác nhận) để hồ sơ có đầy đủ cơ sở pháp lý khi xảy ra tranh chấp kỹ thuật.
  • Giải quyết bài toán trong điều kiện làm việc khắc nghiệt: Phân tích cụ thể các tác nhân gây suy giảm tuổi thọ khí cụ điện trong nhà máy chế tạo như môi trường bụi gang, bụi than, dầu mỡ, hơi axit, muối kiềm và chế độ đóng ngắt tần số cao có đảo chiều, hãm ngược.

Đối tượng sử dụng giáo trình

+-------------------------------------------------------------------------+
|                       ĐỐI TƯỢNG VÀ ĐIỀU KIỆN SỬ DỤNG                     |
+-------------------+-----------------------------------------------------+
| Đối tượng         | Mục đích / Yêu cầu sử dụng                          |
+-------------------+-----------------------------------------------------+
| Sinh viên         | Cao đẳng Điện tử công nghiệp (Tiêu chuẩn Đức)       |
| Điều kiện tiên    | Đã hoàn thành MĐ 05 ("Nguồn cung cấp điện và phương |
| quyết             | thức bảo vệ") và 4 mô đun cơ bản trước đó           |
| Giảng viên        | Biên soạn giáo án lý thuyết và thiết lập kịch bản   |
|                   | lỗi thực hành tại trạm thử nghiệm DIN VDE 0104      |
| Kỹ thuật viên     | Tài liệu tham khảo quy chuẩn kiểm định thiết bị     |
|                   | theo tiêu chuẩn DIN VDE 0701 / 0702 và DGUV 3       |
+-------------------+-----------------------------------------------------+
  • Sinh viên: Sinh viên trình độ Cao đẳng chuyên ngành Điện tử công nghiệp thuộc các chương trình đào tạo theo tiêu chuẩn Đức.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành Mô đun 05 ("Nguồn cung cấp điện và phương thức bảo vệ") cùng các mô đun cơ sở về mạch điện, an toàn điện và khí cụ đóng cắt cơ bản để có đủ kiến thức nền tảng tiếp thu mô đun chuyên môn này.
  • Giảng viên chuyên ngành: Sử dụng giáo trình để biên soạn kế hoạch bài giảng lý thuyết và tổ chức các bài tập thực hành chẩn đoán lỗi tại xưởng; thiết lập kịch bản sự cố trên các trạm kiểm tra tiêu chuẩn.
  • Cán bộ kỹ thuật và tự học: Kỹ thuật viên bảo trì tại các nhà xưởng, xí nghiệp công nghiệp sử dụng làm tài liệu tham khảo để chuẩn hóa quy trình kiểm tra định kỳ, bảo trì phòng ngừa và quản lý sổ sách kỹ thuật theo chuẩn DIN VDE.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào?

Giáo trình phục vụ trực tiếp cho sinh viên hệ Cao đẳng ngành Điện tử công nghiệp đào tạo theo tiêu chuẩn Đức, đồng thời là tài liệu tham khảo cho các kỹ thuật viên vận hành, bảo trì hệ thống điện công nghiệp.

2. Người học cần đáp ứng kiến thức tiên quyết nào trước khi học MĐ 06?

Người học cần hoàn thành Mô đun 05 ("Nguồn cung cấp điện và phương thức bảo vệ") và 4 mô đun cơ sở trước đó để nắm vững nguyên lý mạch điện xoay chiều, phương thức bảo vệ chống giật, bảo vệ quá dòng và an toàn điện cơ bản.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu bảo trì truyền thống?

Tài liệu được xây dựng hoàn toàn theo hệ thống tiêu chuẩn kỹ thuật Đức (DIN VDE 0100, 0104, 0701, 0702, DGUV 3, DIN 25424-1), phân bổ 63,75% thời lượng cho thực hành xưởng, áp dụng phương pháp phân tích Cây lỗi logic (FTA) và tích hợp các thiết bị chuyển đổi tín hiệu công nghiệp hiện đại (Seneca Z109REG2-1, Z111, encoder Omron E6A2/E6CP).

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả?

Người học cần nắm chắc các công thức tính toán trở kháng ($R = \frac{U^2}{P}$), nắm vững sơ đồ logic cây lỗi trước khi đối chiếu với các phép đo thực tế trên phần cứng, kết hợp đọc hiểu các tài liệu kỹ thuật của thiết bị đo và tuân thủ các quy tắc an toàn trong phòng thí nghiệm.

5. Giáo trình yêu cầu những trang thiết bị bổ trợ nào khi thực hành?

Quá trình đào tạo yêu cầu hệ thống trạm kiểm tra cố định theo chuẩn DIN VDE 0104, thiết bị đo điện áp ($\ge 600\text{V}$), ampe kìm ($200\text{A}$), máy đo điện trở cách điện ($\ge 500\text{V}$ DC), thiết bị kiểm tra thứ tự pha, các module Z109REG2-1, Z111, encoder E6A2-CW3C, E6CP-1G5C-C và các bộ hiển thị tương ứng (H7ER, H8PS-8P).

Kết luận

Giáo trình "Mô đun 06: Kiểm tra và bảo trì các máy móc và thiết bị" cung cấp hệ thống kiến thức và kỹ năng thực hành chuyên sâu về bảo trì, chẩn đoán lỗi và kiểm định an toàn thiết bị điện - điện tử theo tiêu chuẩn công nghiệp Đức. Với lộ trình đào tạo 320 giờ gắn liền giữa lý thuyết tiêu chuẩn DIN VDE và thực hành trên trạm kiểm tra chuyên dụng, giáo trình là cấu phần chuyên môn bắt buộc để người học hoàn thiện năng lực nghề nghiệp, đạt tiêu chuẩn công nhận danh hiệu "Kỹ thuật viên" điện tử công nghiệp. Người học được khuyến nghị kết hợp nghiên cứu các tài liệu kỹ thuật liên quan của DIN, DGUV và tài liệu hướng dẫn phần cứng của các nhà sản xuất thiết bị để tối ưu hóa hiệu quả học tập.
