Tổng quan về giáo trình

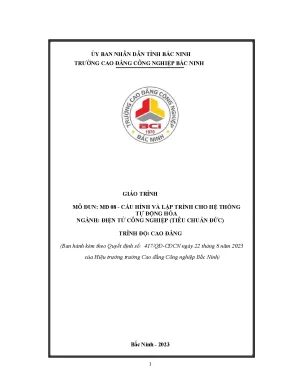

Giáo trình mô đun MĐ 08: Cấu hình và lập trình cho hệ thống tự động hóa được biên soạn bởi nhóm tác giả thuộc Khoa Điện - Điện tử, Trường Cao đẳng Công nghiệp Bắc Ninh, bao gồm Th.S Nguyễn Đức Hạnh (Chủ biên), Th.S Nguyễn Đình Vui và Th.S Nguyễn Thị Thu. Tài liệu được ban hành chính thức theo Quyết định số 417/QĐ-CĐCN ngày 22 tháng 8 năm 2023 của Hiệu trưởng Trường Cao đẳng Công nghiệp Bắc Ninh, phục vụ trực tiếp cho chương trình đào tạo trình độ Cao đẳng ngành Điện tử công nghiệp theo tiêu chuẩn Cộng hòa Liên bang Đức.

Về vị trí trong khung chương trình đào tạo, mô đun MĐ 08 là học phần chuyên môn bắt buộc, được bố trí giảng dạy nối tiếp ngay sau khi sinh viên hoàn thành mô đun MĐ 07 (Lắp đặt và kiểm tra các bộ điều khiển khí nén, điện-khí nén, thủy lực và điện-thủy lực). Mô đun có tổng thời lượng đào tạo là 320 giờ, trong đó gồm 60 giờ lý thuyết, 249 giờ thực hành/thí nghiệm/thảo luận/bài tập và 11 giờ kiểm tra đánh giá định kỳ.

Mục tiêu học tập (learning outcomes) của giáo trình hướng tới ba chuẩn đầu ra chính:

  • Kiến thức: Làm quen và hiểu rõ nguyên lý vận hành của các mạng công nghiệp phức tạp; nắm vững các tiêu chuẩn kỹ thuật an toàn lao động, vệ sinh môi trường và bảo vệ thiết bị.
  • Kỹ năng: Cấu hình và lập trình thành thạo bộ điều khiển logic khả trình (PLC) cùng kỹ thuật điều khiển lập tuyến (VPS); triển khai lắp đặt, đấu nối và áp dụng các biện pháp an toàn kỹ thuật theo quy chuẩn.
  • Năng lực tự chủ và trách nhiệm: Đảm bảo an toàn tuyệt đối cho người và trang thiết bị công nghiệp; duy trì tính tích cực, chủ động trong quá trình thực thi nhiệm vụ kỹ thuật.

Cấu trúc giáo trình gồm 4 bài học tích hợp, tiếp cận theo định hướng thực hành (thực hành chiếm 77,8% tổng thời lượng), gắn liền việc trang bị lý thuyết điều khiển với các tiêu chuẩn công nghiệp quốc tế (DIN, IEC) và quy trình quản lý dự án kỹ thuật thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được phân bổ thành 4 bài học chính với logic tiến trình từ giao tiếp, lập kế hoạch đến triển khai kỹ thuật và đánh giá chất lượng:

  1. Bài 1: Giao tiếp công việc, giao tiếp kỹ thuật và định hướng khách hàng (24 giờ):

    • Phương pháp thu thập và xử lý thông tin từ tài liệu công ty, tạp chí chuyên ngành, tài liệu hướng dẫn vận hành song ngữ (Việt - Anh).
    • Tổng quan sự phát triển và đặc tính kỹ thuật của hệ thống truyền động khí nén (dải áp suất 3–8 bar, đặc tính an toàn quá tải, tốc độ đáp ứng, tổn thất năng lượng).
    • Phân loại và cấu tạo các hệ thống chuyển mạch tự động (Switching systems): hệ thống logic kết hợp (Combinational systems) và hệ thống tuần tự (Sequential systems - bao gồm hệ thống đồng bộ dựa trên xung nhịp và không đồng bộ dựa trên sự kiện).
    • Quy chuẩn đọc và lập bản vẽ kỹ thuật: Bản vẽ chi tiết (TCVN), Bản vẽ lắp ráp (DIN 40717), Sơ đồ bố trí định vị thiết bị, Bản vẽ phân ly, Danh mục vật tư thiết bị dự phòng, Sơ đồ khối, Sơ đồ nguyên lý (DIN 40719/DIN EN 613465) và Sơ đồ nối dây theo chuẩn DIN 19239, DIN EN 61131-3, IEC 61131-3.

  2. Bài 2: Lập kế hoạch và điều khiển quá trình làm việc (32 giờ):

    • Quy trình phân tích công việc 6 bước và tư vấn khách hàng về hiệu quả năng lượng, chuyển giao công nghệ.
    • Phương pháp lập kế hoạch dự án kỹ thuật qua 8 bước: xác định mục tiêu SMART và cây mục tiêu; phân tích rủi ro 5 bước; xác lập danh mục hoạt động; phân định đối tượng thụ hưởng (Target Group và Final Beneficiaries); bố trí nhân sự; lập lịch trình dựa trên tính phụ thuộc của các tác vụ và các mốc milestone; lập dự toán ngân sách; đo lường kết quả theo mô hình "Tam giác chất lượng" (Chất lượng - Thời gian - Ngân sách).
    • Quy trình xử lý đơn hàng và các phương pháp chọn hàng trong hệ thống kho tự động (Piece picking, Zone picking, Wave picking, Sortation systems, Box picking).
    • Cơ chế kiểm soát và xử lý sai lệch tại các điểm kiểm tra thiết yếu trong doanh nghiệp.

  3. Bài 3: Cài đặt và kiểm tra các bộ điều khiển (PLC và VPS) (248 giờ):

    • Cấu trúc, giao diện và tiêu chuẩn kỹ thuật của các hệ thống tự động hóa.
    • Các phương pháp đánh giá thực hiện công việc (Thang đo đồ họa, Danh mục kiểm tra, Ghi chép sự kiện quan trọng, Thang đo dựa trên hành vi BARS, Phương pháp so sánh) và cấu trúc kế hoạch giám sát & đánh giá (M&E).
    • Nguyên lý cấu hình và phương thức hoạt động của bộ điều khiển PLC Siemens S7-200 (CPU 214, CPU 226).
    • Bản chất lập trình hàm thời gian (Timer): phân biệt Timer trễ không nhớ On-Delay (TON) và Timer trễ có nhớ Retentive On-Delay (TONR); cấu trúc thanh ghi thời gian 16-bit (T-word) và bit chỉ thị trạng thái logic (T-bit); cấu hình các cấp độ phân giải 1ms, 10ms, 100ms với công thức tính thời gian trễ: $$\text{Thời gian trễ} = \text{Giá trị đặt } (PT) \times \text{Độ phân giải}$$
    • Lập trình địa chỉ vùng nhớ Timer (ví dụ: dải T33–T36 độ phân giải 1ms, T37–T63 độ phân giải 100ms trên CPU 226) và xử lý lệnh Reset ($R\ Tn$).

  4. Bài 4: Kiểm tra và đánh giá kết quả công việc để hạn chế lỗi về chất lượng (16 giờ):

    • Thiết lập quy trình kiểm thử hệ thống tự động hóa sau khi cài đặt.
    • Đo lường và đánh giá sai số kỹ thuật, nghiệm thu chức năng vận hành của PLC/VPS, phát hiện lỗi phần cứng/phần mềm nhằm hạn chế sự cố chất lượng.

Kiến thức nền tảng được xây dựng

  • Lý thuyết đại số logic và chuyển mạch: Đại số Boolean, bảng trạng thái, các cổng logic cơ bản và các phần tử nhớ Flip-Flop với các hàm kích hoạt ($S_k$, $R_k$) cùng các biến trạng thái ($y_k$, $y'_k$).
  • Nguyên lý truyền động và điều khiển điện - khí nén: Động học chất khí, tính toán tổn thất áp suất, sự kết hợp giữa mạch logic điện tử với cơ cấu chấp hành khí nén công nghiệp (các hãng Festo, Bosch, Herion).
  • Hệ thống tiêu chuẩn hóa quốc tế: Quy chuẩn ký hiệu điện và lập trình điều khiển theo tiêu chuẩn Đức DIN 40717, DIN 40719, DIN 19239 và tiêu chuẩn quốc tế DIN EN / IEC 61131-3.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc hiểu và phân tích bản vẽ phân ly, sơ đồ bố trí thiết bị, sơ đồ đấu nối; lập trình điều khiển PLC Siemens S7-200 bằng ngôn ngữ STL/LAD; cấu hình chính xác các bộ định thời TON, TONR.
  • Kỹ năng phân tích (Analytical skills): Xác định các điểm kiểm tra thiết yếu trong quy trình sản xuất; phân tích rủi ro kỹ thuật; phân tích và tối ưu hóa quy trình xử lý đơn hàng tự động.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Lắp đặt, đấu nối dây tín hiệu từ cảm biến đến đầu vào PLC (ví dụ ngõ vào E101/I0.0); thiết lập kế hoạch dự án kỹ thuật, dự toán ngân sách và lập kế hoạch giám sát đánh giá (M&E) hệ thống tự động hóa.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp giảng dạy tích hợp (Action-oriented learning) đặc trưng của hệ thống đào tạo nghề Cộng hòa Liên bang Đức. Lý thuyết chuyên môn không giảng dạy tách rời mà được truyền thụ lồng ghép trực tiếp vào các nhiệm vụ thực hành và bài tập tình huống cụ thể.

  • Bài tập và thực hành kỹ thuật:
    • Thực hành bóc tách danh mục vật tư thiết bị dự phòng theo các tiêu chuẩn chi tiết (bu lông DIN 84, đai ốc DIN 934, vòng đệm DIN 125, điện trở, khung gá lắp).
    • Lập trình thực tế trên phần cứng PLC Siemens S7-200: viết chương trình TON điều khiển trễ đóng ngõ ra $Q0.0$ thông qua nút ấn ngõ vào $I0.0$ sử dụng bộ định thời $T37$ (độ phân giải 100ms, giá trị đặt $PT = 50$), và chương trình TONR sử dụng bộ định thời $T1$ (độ phân giải 1ms) kết hợp lệnh reset $R\ T1$.
  • Bài tập tình huống (Case studies):
    • Xây dựng kế hoạch dự án kỹ thuật hoàn chỉnh: thiết lập cây mục tiêu, ma trận phân tích rủi ro 5 bước và quản lý tam giác chất lượng (Chất lượng công việc - Thời gian thực hiện - Ngân sách chi trả).
    • Mô phỏng quy trình xử lý đơn hàng trong trung tâm phân phối bằng các phương pháp bốc dỡ hàng hóa tự động (Piece picking, Zone picking, Wave picking).
  • Phương pháp đánh giá kết quả:
    • Đánh giá thường xuyên và định kỳ thông qua 4 bài kiểm tra tương ứng với 4 bài học (tổng cộng 11 giờ kiểm tra).
    • Đánh giá kỹ năng thao tác thực hành, độ chính xác của chương trình điều khiển, tính an toàn trong đấu nối phần cứng và kỹ năng lập hồ sơ kỹ thuật theo tiêu chuẩn DIN/IEC.
  • Hướng dẫn tự học:
    • Nghiên cứu tài liệu hướng dẫn vận hành thiết bị bằng tiếng Việt và tiếng Anh.
    • Luyện tập phân tích sơ đồ nối dây dạng phân ly và tự kiểm tra đường truyền tín hiệu cảm biến thông qua bảng trạng thái PLC.
    • Thực hành tính toán độc lập các tham số thời gian trễ và dung lượng bộ nhớ của các hàm chức năng trên PLC.

Điểm nổi bật và cập nhật

  • Chuẩn hóa theo khung đào tạo Cộng hòa Liên bang Đức: Toàn bộ nội dung mô đun MĐ 08 được chuyển giao và hiệu chỉnh bám sát tiêu chuẩn đào tạo nghề của Đức, đáp ứng các đòi hỏi khắt khe về kỹ thuật và kỷ luật an toàn lao động trong môi trường sản xuất hiện đại.
  • Tích hợp tiêu chuẩn công nghiệp quốc tế: Giáo trình hệ thống hóa các tiêu chuẩn kỹ thuật phổ biến trong nền công nghiệp toàn cầu, bao gồm:
    • Tiêu chuẩn bản vẽ lắp đặt và sơ đồ dòng điện: DIN 40717, DIN 40719, DIN EN 613465.
    • Tiêu chuẩn điều khiển lập trình: DIN 19239, DIN EN 61131-3, IEC 61131-3 (và IEC 1131).
  • Kết hợp đồng bộ giữa kỹ thuật PLC, VPS và mạng công nghiệp: Nội dung không dừng lại ở lập trình PLC cơ bản mà mở rộng sang kỹ thuật điều khiển lập tuyến (VPS) và công nghệ truyền thông trong các mạng công nghiệp phức tạp, phục vụ các dây chuyền tự động hóa liên tục.
  • Gắn kết trực tiếp với công nghệ của các nhà sản xuất lớn: Giáo trình trích xuất và tham chiếu trực tiếp giải pháp phần cứng, phần tử khí nén và bộ điều khiển từ các tập đoàn công nghiệp tiêu biểu như Festo, Bosch, Herion và dòng PLC Siemens S7-200 (CPU 214, CPU 226).
  • Tích hợp tư duy quản trị kỹ thuật và logistics: Bên cạnh kỹ năng cấu hình kỹ thuật thuần túy, giáo trình tích hợp các nội dung về quản lý dự án (SMART, phân tích rủi ro), phương pháp đánh giá thực hiện công việc (BARS, Checklist) và quản trị kho tự động (WMS, hệ thống phân loại hàng hóa).

Đối tượng sử dụng giáo trình

Đối tượng Mục đích & Phương thức sử dụng
Sinh viên Cao đẳng Sinh viên năm thứ hai hoặc năm thứ ba ngành Điện tử công nghiệp (chương trình đào tạo theo tiêu chuẩn Đức), sinh viên các ngành Cơ điện tử và Tự động hóa công nghiệp sử dụng làm tài liệu học tập, thực hành bắt buộc.
Điều kiện tiên quyết (Prerequisites) Bắt buộc đã hoàn thành mô đun MĐ 07 (Lắp đặt và kiểm tra các bộ điều khiển khí nén, điện-khí nén, thủy lực và điện-thủy lực); có kiến thức nền tảng về đại số logic Boolean, mạch điện tử cơ bản và đọc bản vẽ kỹ thuật.
Giảng viên chuyên ngành Sử dụng làm giáo trình giảng dạy chính khóa, tài liệu chuẩn để thiết kế đề cương bài giảng tích hợp, biên soạn phiếu hướng dẫn thực hành và xây dựng ngân hàng đề kiểm tra đánh giá theo năng lực thực hiện.
Kỹ thuật viên & Tự học Tài liệu tham khảo kỹ thuật cho kỹ thuật viên bảo trì, kỹ sư vận hành tại các nhà máy, xí nghiệp tự động hóa cần tra cứu tiêu chuẩn DIN/IEC, nguyên lý Timer PLC S7-200 và quy trình giám sát hệ thống tự động.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ cao đẳng ngành Điện tử công nghiệp theo tiêu chuẩn Đức của Trường Cao đẳng Công nghiệp Bắc Ninh, đồng thời là tài liệu học tập chuẩn cho sinh viên các ngành Tự động hóa, Cơ điện tử và kỹ thuật viên bảo trì hệ thống công nghiệp.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành mô đun tiên quyết MĐ 07 về điều khiển khí nén, điện - khí nén và thủy lực; đồng thời cần nắm vững kiến thức về đại số Boolean, các cổng logic cơ bản, cấu tạo phần tử nhớ Flip-Flop và kỹ năng đọc bản vẽ kỹ thuật cơ bản.

3. Điểm khác biệt với giáo trình khác?

Khác với các giáo trình lập trình PLC thuần túy, mô đun MĐ 08 tích hợp theo chuẩn nghề của Đức: kết hợp kỹ thuật lập trình PLC/VPS với kỹ năng giao tiếp khách hàng, kỹ năng lập kế hoạch dự án kỹ thuật, quản lý rủi ro, dự toán ngân sách và kiến thức vận hành hệ thống kho vận tự động hóa. Tỷ lượng thực hành chiếm tới 77,8% (249/320 giờ).

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp việc nghiên cứu lý thuyết chuyển mạch tuần tự với việc đọc hiểu các bản vẽ kỹ thuật theo tiêu chuẩn DIN 40717, DIN EN 613465; tự giải các bài tập lập trình cấu hình Timer TON/TONR trên phần mềm lập trình PLC Siemens; đồng thời chủ động tra cứu các thuật ngữ chuyên ngành trong tài liệu hướng dẫn kỹ thuật song ngữ Việt - Anh.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình cung cấp chi tiết danh mục vật tư thiết bị mẫu, bảng phân bổ địa chỉ và độ phân giải Timer cho CPU 226, các sơ đồ đấu nối mẫu, giản đồ thời gian của các lệnh Timer và danh mục ký hiệu tiêu chuẩn điện công nghiệp theo hệ thống tiêu chuẩn DIN và IEC.

Kết luận

Giáo trình MĐ 08: Cấu hình và lập trình cho hệ thống tự động hóa của Trường Cao đẳng Công nghiệp Bắc Ninh là tài liệu đào tạo chuyên môn chuẩn mực, cung cấp đầy đủ cả về cơ sở lý thuyết chuyển mạch, kỹ năng cấu hình phần cứng, lập trình phần mềm PLC/VPS và năng lực quản lý dự án kỹ thuật.

Lộ trình học tập đề xuất cho người học gồm 4 giai đoạn tuần tự:

  1. Tiếp cận và phân tích tài liệu kỹ thuật, bản vẽ theo chuẩn DIN/IEC, nắm vững lý thuyết mạch kết hợp và mạch tuần tự.
  2. Lập kế hoạch công việc, xây dựng cây mục tiêu, phân tích rủi ro và lập dự toán ngân sách dự án kỹ thuật.
  3. Thực hành cài đặt, đấu nối và lập trình chuyên sâu các hàm thời gian, hàm đếm trên bộ điều khiển PLC Siemens S7-200.
  4. Kiểm tra, đo lường và đánh giá chất lượng toàn diện nhằm hạn chế tối đa các sai số và sự cố kỹ thuật.

Để nâng cao hiệu quả tiếp thu, người học nên kết hợp tham khảo thêm các tài liệu tiêu chuẩn IEC 61131-3, cẩm nang kỹ thuật của hãng Festo và hướng dẫn sử dụng phần cứng dòng PLC Siemens S7-200.
