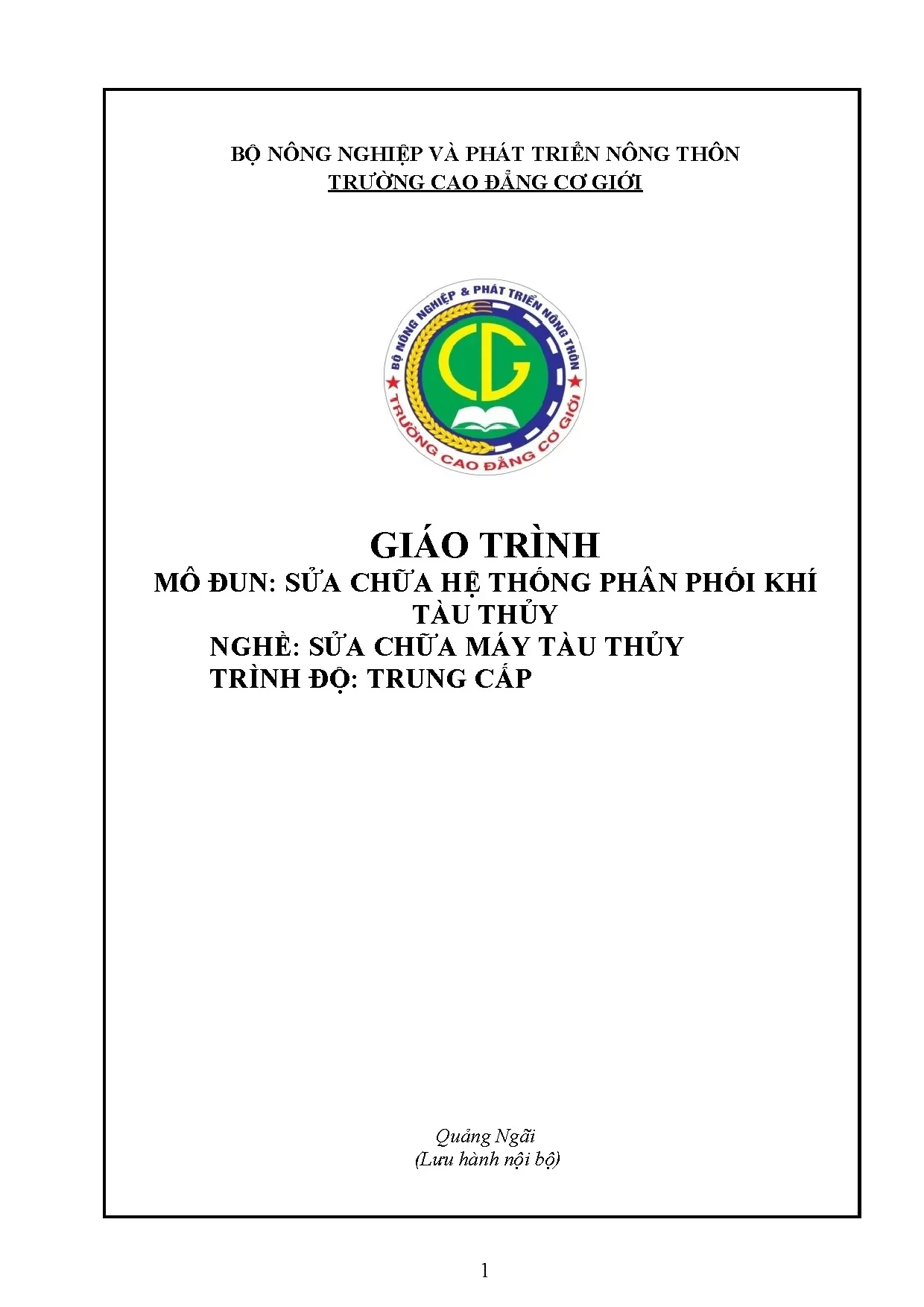

BÀI MÔ TẢ HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN SỬA CHỮA HỆ THỐNG PHÂN PHỐI KHÍ TÀU THỦY (MÃ MÔ ĐUN: MĐ 26)

Tổng quan về giáo trình (250-300 từ)

Giáo trình Sửa chữa hệ thống phân phối khí tàu thủy (Mã mô đun: MĐ 26) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo trình độ Trung cấp nghề Sửa chữa máy tàu thủy, do Trường Cao đẳng Cơ giới (Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn và lưu hành nội bộ tại Quảng Ngãi, dưới sự chủ biên của tác giả Tạ Hữu Đạt.

Về vị trí trong chương trình đào tạo, mô đun MĐ 26 có tổng thời lượng 45 giờ (gồm 8 giờ lý thuyết, 33 giờ thực hành và 4 giờ kiểm tra, tương đương 2 tín chỉ). MĐ 26 nằm trong khối các môn học, mô đun chuyên môn nghề (tổng khối lượng 56 tín chỉ/1425 giờ) của toàn bộ chương trình khung 83 tín chỉ (1920 giờ). Mô đun được tổ chức giảng dạy sau khi người học đã hoàn thành các môn học cơ sở kỹ thuật (MH 07 đến MH 11) và các mô đun chuyên ngành nền tảng như: Động cơ Diesel tàu thủy 1 (MH 18), Công nghệ sửa chữa (MH 20), Tháo động cơ Diesel tàu thủy (MH 23), Sửa chữa các chi tiết tĩnh của động cơ Diesel tàu thủy (MĐ 24) và Sửa chữa các chi tiết động của động cơ Diesel tàu thủy (MĐ 25).

Mục tiêu học tập của mô đun được xác định cụ thể theo các nhóm chuẩn đầu ra:

  • Chuẩn kiến thức (A1, A2): Trình bày và phân tích chính xác nhiệm vụ, cấu tạo, nguyên nhân hư hỏng cùng phương pháp kiểm tra, lập quy trình sửa chữa các chi tiết tĩnh và chi tiết động thuộc cơ cấu phân phối khí trên động cơ Diesel.
  • Chuẩn kỹ năng (B1, B2): Lập được quy trình công nghệ, tiến hành tháo lắp, kiểm tra, sửa chữa phục hồi các hư hỏng thông thường của chi tiết máy và thực hiện đúng kỹ thuật việc kiểm tra, chỉnh đặt góc phân phối khí.
  • Chuẩn năng lực tự chủ và trách nhiệm (C1, C2): Tổ chức nơi làm việc an toàn, tuân thủ vệ sinh công nghiệp, chấp hành quy trình kỹ thuật và hình thành tác phong cẩn thận, tỉ mỉ trong thao tác nghề.

Cấu trúc giáo trình bao gồm 5 bài học tích hợp, tiếp cận theo logic công nghệ từ sửa chữa cụm chi tiết riêng lẻ (nhóm xu páp, nhóm trục cam, bạc dẫn hướng, đế xu páp) đến công đoạn tổng hợp chỉnh đặt toàn hệ thống. Điểm đặc thù của tài liệu là cung cấp hệ thống thông số dung sai lắp ghép, giới hạn mòn định lượng và quy trình thao tác chuẩn hóa gắn liền với thực tế sản xuất tại các nhà máy, xí nghiệp sửa chữa động cơ Diesel tàu thủy tại Việt Nam.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ qua 5 bài học tích hợp với khối lượng lý thuyết và thực hành cụ thể:

[Bài 1: Sửa chữa, bảo dưỡng xu páp (5 giờ)]
[Bài 2: Sửa chữa, bảo dưỡng trục cam (13 giờ)]
[Bài 3: Kiểm tra, bảo dưỡng ống dẫn hướng, đế xu páp (7 giờ)]
[Bài 4: Sửa chữa, bảo dưỡng bạc đỡ trục cam (5 giờ)]
[Bài 5: Chỉnh đặt hệ thống phân phối khí (15 giờ)]
  • Bài 1: Sửa chữa, bảo dưỡng xu páp (MĐ 26-01, thời lượng 5 giờ: 1 lý thuyết, 4 thực hành): Khảo sát cấu tạo và điều kiện làm việc của nhóm xu páp (đĩa phẳng, lõm, lồi, lồi chứa Natri lỏng chiếm 50–60% thể tích với nhiệt độ nóng chảy $97,8^\circ\text{C}$); công thức xác định kích thước hình học đường kính thân $d = (0,15 \div 0,25)d_n$ và chiều dài thân $L_t = (2,5 \div 3,5)d_n$ theo đường kính đĩa $d_n$; phương pháp kiểm tra độ kín mặt côn bằng vạch chì (12–16 vạch), bôi bột màu, ngâm dầu hỏa (thời gian 5–10 phút) hoặc nén khí áp suất $0,6 \div 0,7\text{ kG/cm}^2$ trong 30 phút; quy trình mài góc nghiêng mặt công tác ($45^\circ$ hoặc $30^\circ$) và kỹ thuật rà xu páp với ổ đặt bằng bột rà cỡ hạt 30 (rà thô) và hạt 20 (rà tinh).
  • Bài 2: Sửa chữa, bảo dưỡng trục cam (MĐ 26-02, thời lượng 13 giờ: 2 lý thuyết, 9 thực hành, 2 kiểm tra): Cấu tạo trục cam chế tạo từ thép hợp kim hoặc thép cacbon thấm than sâu $0,7 \div 2,0\text{ mm}$ đạt độ cứng bề mặt $52 \div 65\text{ HRC}$; các dạng biên dạng cam (cam thẳng, cam lồi, cam lõm); kết cấu và nguyên lý làm việc của con đội cơ khí (hình trụ, hình nấm có độ lệch tâm $e = 1 \div 3\text{ mm}$), con đội con lăn và con đội thủy lực tự bù khe hở nhiệt; phương pháp kiểm tra độ cong trục cam trên khối chữ V bằng đồng hồ so; kỹ thuật mài biên dạng cam bằng thiết bị chép hình theo cam mẫu và thay thế bạc lót trục cam bằng dụng cụ ren hoặc đầu đóng.
  • Bài 3: Kiểm tra, bảo dưỡng ống dẫn hướng, đế xu páp (MĐ 26-03, thời lượng 7 giờ: 1 lý thuyết, 6 thực hành): Cấu tạo bạc dẫn hướng bằng gang lắp ép nắp quy lát với độ dôi $0,02 \div 0,03\text{ mm}$, có phớt chắn dầu cao su; phương pháp kiểm tra độ mòn bằng đồng hồ đo lỗ hoặc calíp; quy trình doa các góc ổ đặt theo trình tự định hình $45^\circ (30^\circ) \rightarrow 15^\circ \rightarrow 75^\circ \rightarrow 45^\circ (30^\circ)$ nhằm duy trì dải tiếp xúc công tác đạt độ rộng $1,7 \div 2,0\text{ mm}$; kỹ thuật ép và khóa vòng ổ đặt rời.
  • Bài 4: Sửa chữa, bảo dưỡng bạc đỡ trục cam (thời lượng 5 giờ: 1 lý thuyết, 4 thực hành): Kiểm tra khe hở dầu giữa cổ trục và bạc đỡ bằng panme đo ngoài/trong hoặc tấm nhựa plastic gauge; phương pháp ép bạc mới có độ dôi $0,10 \div 0,20\text{ mm}$, đảm bảo độ đồng tâm của lỗ cấp dầu bôi trơn từ thân máy.
  • Bài 5: Chỉnh đặt hệ thống phân phối khí (thời lượng 15 giờ: 3 lý thuyết, 10 thực hành, 2 kiểm tra): Kiểm tra và điều chỉnh khe hở nhiệt xu páp bằng căn lá trên cơ cấu xu páp treo và xu páp đặt; phương pháp cân chỉnh góc mở sớm và đóng muộn của xu páp theo biểu đồ phân phối khí động cơ 4 kỳ và 2 kỳ; kiểm tra khe hở ăn khớp bánh răng truyền động ($0,02 \div 0,04\text{ mm}$ cho bánh răng mới, $0,07 \div 0,075\text{ mm}$ cho bánh răng cũ) và độ dịch chuyển dọc trục cam ($0,06 \div 0,10\text{ mm}$).

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt động và chu trình trao đổi khí: Nguyên lý nạp - xả môi chất trong buồng đốt động cơ Diesel nhiều xy lanh, cơ chế truyền nhiệt và gradient phân bố nhiệt độ trên xu páp ($500 \div 600^\circ\text{C}$ đối với động cơ Diesel).
  • Cơ sở khoa học vật liệu cơ khí: Cơ tính và ứng dụng của thép Crôm - Niken (xu páp hút), thép hợp kim Crôm - Niken - Silic chịu nhiệt (xu páp xả), thép ostenit tôi cứng bề mặt đuôi xu páp, gang trắng và gang xám chịu mòn dùng cho đế và bạc dẫn hướng.
  • Dung sai và kỹ thuật đo lường: Quy chuẩn giới hạn mài mòn, độ không đồng tâm ($\le 0,025\text{ mm}$), độ cong thân xu páp ($\le 0,02 \div 0,05\text{ mm}$), độ côn và độ ô van cổ trục cam ($\le 0,02\text{ mm}$), cấp độ nhẵn bóng bề mặt gia công đạt cấp 8 đến cấp 9.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo máy mài mặt vát xu páp chuyên dùng, thiết bị rà xu páp tự động và thủ công bằng tay quay, máy mài cam chép hình, bộ dao doa góc ổ đặt và thiết bị cảo/ép bạc lót.
  • Kỹ năng phân tích, chẩn đoán (Analytical skills): Nhận diện các hiện tượng sai hỏng qua biểu hiện lâm sàng (tụt áp suất nén, tiếng xì qua cổ hút/ống xả, tiếng gõ kim loại tại mỏ cò/đuôi xu páp, động cơ khó nổ); phân tích nguyên nhân cơ học và nhiệt học dẫn đến mài mòn, cháy rỗ bề mặt tiếp xúc.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Lập quy trình công nghệ phục hồi chi tiết; đo kiểm chính xác khe hở nhiệt bằng thước lá, đo độ đảo bằng đồng hồ so trên khối V và hoàn thiện lắp ráp tổng thành hệ thống đạt tiêu chuẩn kỹ thuật vận hành.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp sư phạm

Giáo trình áp dụng mô hình giảng dạy tích hợp giữa lý thuyết chuyên ngành và thực hành kỹ năng nghề:

  • Đối với giảng viên: Áp dụng các phương pháp dạy học tích cực gồm thuyết trình ngắn, nêu vấn đề kỹ thuật, phân tích tình huống sai hỏng thực tế; sử dụng đồ dùng trực quan (tranh vẽ mặt cắt, video mô phỏng, mô hình mặt cắt động cơ); tiến hành thao tác mẫu chuẩn xác trước xưởng và thực hiện hướng dẫn uốn nắn, sửa sai trực tiếp cho từng học viên.
  • Đối với người học: Thực hiện phương pháp tự học kết hợp thảo luận nhóm nhỏ (từ 2 đến 3 người). Các nhóm tiếp nhận phiếu bài tập, phân công thành viên đo kiểm, tra cứu bảng thông số dung sai, thực hiện thao tác tháo lắp, sửa chữa và lập biên bản báo cáo kết quả thực hành.

Hình thức bài tập và đánh giá kết quả

Hệ thống đánh giá được xây dựng theo Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:

Hạng mục đánh giá Hình thức và phương pháp Trọng số Chuẩn đầu ra đánh giá Thời điểm thực hiện
Kiểm tra thường xuyên Vấn đáp / Viết / Báo cáo thuyết trình Hệ số 1 (Tổng quá trình: 40%) A1, C1, C2 Sau 10 giờ học
Kiểm tra định kỳ Viết lý thuyết và thao tác thực hành Hệ số 2 (Tổng quá trình: 40%) A2, B1, C1, C2 Sau 20 giờ học
Thi kết thúc mô đun Vấn đáp kết hợp thao tác thực hành trên mô hình 60% A1, A2, A3, B1, B2, C1, C2 Sau 45 giờ học

Quy cách tính điểm: Điểm đánh giá thành phần và điểm thi kết thúc chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang điểm chữ và thang điểm 4 theo quy định đào tạo theo hệ thống tín chỉ.

Hướng dẫn tự học

  • Người học phải nghiên cứu trước giáo trình và các bản vẽ kết cấu trước mỗi buổi học lý thuyết/thực hành.
  • Bắt buộc tham gia tối thiểu 70% tổng thời lượng mô đun (trường hợp vắng trên 30% số giờ tích hợp phải đăng ký học lại mô đun).
  • Chủ động tìm hiểu tài liệu hướng dẫn kỹ thuật của các hãng chế tạo động cơ tàu thủy và các dòng động cơ đốt trong thông dụng để củng cố kỹ năng đối sánh thông số.

Điểm nổi bật và cập nhật (250-300 từ)

  • Chuẩn hóa thông số kỹ thuật định lượng: Giáo trình đưa ra các giá trị dung sai sửa chữa rõ ràng cho từng chi tiết cơ cấu phân phối khí:
    • Nhóm xu páp: Độ mòn thân cho phép $\le 0,1\text{ mm}$ (vượt quá phải loại bỏ), độ dày đĩa xu páp tối thiểu sau mài $\ge 0,30\text{ mm}$, độ cong thân cho phép $\le 0,02 \div 0,05\text{ mm}$, góc nghiêng giữa mặt đĩa và ổ đặt có độ lệch chế tạo $0,5^\circ \div 1^\circ$ để định vị mép tiếp xúc ngoài.
    • Bạc dẫn hướng và khe hở: Khe hở giữa thân xu páp và bạc dẫn hướng ở xu páp hút đạt $0,05 \div 0,08\text{ mm}$ (tối đa $0,22\text{ mm}$), ở xu páp xả đạt $0,08 \div 0,10\text{ mm}$ (tối đa $0,25\text{ mm}$).
  • Cập nhật dữ liệu từ động cơ công nghiệp và ô tô hiện đại: Bên cạnh kết cấu máy tàu thủy truyền thống, giáo trình tích hợp các thông số kỹ thuật đối sánh thực tế từ các dòng động cơ hiện đại (như bảng tra cứu dung sai đường kính trong, đường kính ngoài và khe hở dầu của bạc dẫn hướng động cơ 1TR-FE).
  • Mô tả công nghệ sửa chữa xí nghiệp: Giáo trình cung cấp quy trình vận hành các trang thiết bị phục hồi công nghiệp tại xưởng:
    • Thiết bị mài đĩa xu páp điều chỉnh góc nghiêng phối hợp bàn chạy dọc - ngang.
    • Máy rà xu páp hàng loạt dẫn động đồng thời nhiều đầu rà bằng mô tơ kết hợp chuyển động xoay ($45^\circ \div 60^\circ$) và gõ nhịp.
    • Thiết bị mài cam chép hình sử dụng giá lắc lò xo tì theo biên dạng cam mẫu.
    • Bộ dụng cụ chuyên dụng tháo lắp bạc lót trục cam bằng hệ thống trục ren và đầu đóng định hướng.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh, sinh viên: Áp dụng cho đối tượng học sinh, sinh viên học nghề Sửa chữa máy tàu thủy trình độ Trung cấp và Cao đẳng kỹ thuật cơ khí động lực tại các trường đào tạo nghề.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở gồm:
    • Vẽ kỹ thuật (MH 07)
    • Cơ kỹ thuật (MH 08)
    • Vật liệu cơ khí (MH 09)
    • Dung sai và đo lường kỹ thuật (MH 10)
    • An toàn lao động và bảo vệ môi trường (MH 11)
    • Các môn chuyên môn: Động cơ Diesel tàu thủy 1 (MH 18), Công nghệ sửa chữa (MH 20), Tháo động cơ Diesel tàu thủy (MH 23), Sửa chữa các chi tiết tĩnh (MĐ 24) và Sửa chữa các chi tiết động (MĐ 25).
  • Giảng viên và cán bộ đào tạo: Sử dụng giáo trình làm khung chuẩn để thiết kế đề cương bài giảng tích hợp, biên soạn bảng hướng dẫn thực hành (Job sheet), bảng kiểm tra kỹ năng (Checklist) và đề thi đánh giá năng lực nghề nghiệp.
  • Cán bộ kỹ thuật và thợ sửa chữa: Sử dụng làm tài liệu tra cứu quy chuẩn công nghệ, kích thước giới hạn mài mòn và quy trình tháo lắp, cân chỉnh hệ thống phân phối khí tại các phân xưởng cơ điện, xí nghiệp đóng và sửa chữa tàu thủy.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ giảng dạy cho học sinh, sinh viên chuyên ngành Sửa chữa máy tàu thủy hệ Trung cấp và Cao đẳng nghề, đồng thời dùng làm tài liệu kỹ thuật tra cứu cho thợ sửa chữa máy tàu thủy và động cơ Diesel công nghiệp.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần tích lũy kiến thức về nguyên lý hoạt động động cơ đốt trong (MH 18), phương pháp đo kiểm dung sai kích thước hình học (MH 10), cơ tính vật liệu kim loại (MH 09) và kỹ năng tháo lắp cơ bản động cơ Diesel (MH 23, MĐ 24, MĐ 25).

3. Điểm khác biệt về nội dung công nghệ của giáo trình này là gì?

Giáo trình phân tích sâu kỹ thuật phục hồi cơ khí chuyên dụng: giải thuật mài cam chép hình, phương pháp doa ổ đặt theo chuỗi 3 góc ($45^\circ - 15^\circ - 75^\circ$), quy trình kiểm tra độ kín bằng 4 phương pháp (chì mềm, bột màu, dầu hỏa, áp suất khí nén) và kết cấu giảm nhiệt xu páp bằng Natri lỏng.

4. Phương pháp tự học giáo trình đạt hiệu quả tốt nhất?

Học viên cần đọc kỹ phần lý thuyết kết cấu, ghi nhớ các giới hạn mòn định ngạch, đối chiếu trực tiếp với sơ đồ hình vẽ trong từng bài học và rèn luyện kỹ năng thực hành thao tác đo panme, đồng hồ so trên mô hình thực tế.

5. Những tài liệu tham khảo chính được sử dụng để biên soạn giáo trình?

Tài liệu trích dẫn nguồn từ:

  • Giáo trình mô đun Bảo dưỡng và sửa chữa hệ thống nhiên liệu diesel (Tổng cục Dạy nghề).
  • Động cơ đốt trong và máy kéo nông nghiệp (Tập 1, 2, 3) – Nguyễn Quốc Việt (2005, NXB Hà Nội).
  • Cấu tạo và sửa chữa động cơ ô tô - xe máy – Trịnh Văn Đạt, Ninh Văn Hoàn, Lê Minh Miện (2007, NXB Lao động - Xã hội).
  • Kỹ thuật sửa chữa ô tô và động cơ nổ hiện đại – Nguyễn Oanh (2008, NXB GTVT).
  • Giáo trình kỹ thuật sửa chữa ô tô, máy nổ – Nguyễn Tất Tiến, Đỗ Xuân Kính (2009, NXB Giáo dục).

Kết luận (150 từ)

Giáo trình Sửa chữa hệ thống phân phối khí tàu thủy (MĐ 26) cung cấp hệ thống hóa quy trình công nghệ bảo dưỡng, đo kiểm, phục hồi và chỉnh đặt các cụm chi tiết cơ cấu phân phối khí trên động cơ Diesel tàu thủy theo tiêu chuẩn kỹ thuật công nghiệp.

Sau khi hoàn thành mô đun MĐ 26, người học tiếp tục lộ trình đào tạo các mô đun chuyên ngành tiếp theo trong chương trình khung:

[MĐ 26: Sửa chữa hệ thống phân phối khí tàu thủy]
[MĐ 27: Sửa chữa máy nén khí]
[MĐ 28: Sửa chữa hệ thống nhiên liệu Diesel tàu thủy]
[MĐ 29: Sửa chữa hệ thống bôi trơn]
[MĐ 30: Sửa chữa hệ thống làm mát]
[MĐ 35: Lắp ráp tổng thành động cơ Diesel]
[MĐ 40: Thực tập sản xuất tại doanh nghiệp]

Để mở rộng kiến thức chuyên sâu, người học có thể tham khảo thêm các quy chuẩn kỹ thuật quốc gia về phân cấp và đóng tàu biển, cùng sổ tay hướng dẫn bảo dưỡng (Shop Manual) của các nhà sản xuất động cơ Diesel hàng hải.
