Tóm tắt

I. Tổng quan giáo trình AutoCAD nghề CNTT

Giáo trình AutoCAD nghề Công nghệ thông tin được biên soạn bởi Khoa Công nghệ thông tin Trường Cao đẳng Công nghệ và Nông lâm Nam Bộ, sử dụng nền tảng phần mềm AutoCAD phiên bản 2015. Tài liệu này được thiết kế riêng cho sinh viên nghề Công nghệ thông tin, cung cấp hệ thống kiến thức nền tảng về vẽ kỹ thuật 2D đúng tiêu chuẩn trong và ngoài nước. Nội dung giáo trình bao gồm các kiến thức cơ bản về thiết lập bản vẽ, lệnh vẽ và hiệu chỉnh đối tượng, quản lý Layer, nhập tọa độ và các chế độ truy bắt điểm. Sau khi hoàn thành tài liệu, sinh viên có thể tự xây dựng các bản vẽ 2D phục vụ cho công việc thực tế trong các lĩnh vực liên quan đến kỹ thuật.

1.1. Mục tiêu biên soạn giáo trình

Mục tiêu chính của giáo trình là trang bị cho sinh viên nghề Công nghệ thông tin kiến thức và kỹ năng vẽ kỹ thuật 2D cơ bản với phần mềm AutoCAD. Tài liệu được biên soạn phù hợp với yêu cầu đào tạo của trường, đáp ứng tiêu chuẩn kỹ thuật hiện hành, đồng thời là cơ sở để sinh viên phát triển kỹ năng chuyên sâu hơn về thiết kế kỹ thuật sau này. Giáo trình cũng giúp sinh viên làm quen với quy trình làm việc thực tế tại các doanh nghiệp thiết kế, sản xuất.

1.2. Phạm vi áp dụng giáo trình

Giáo trình được áp dụng chính cho các học phần vẽ kỹ thuật cơ bản trong chương trình đào tạo nghề Công nghệ thông tin của Trường Cao đẳng Công nghệ và Nông lâm Nam Bộ. Tài liệu cũng là tài liệu tham khảo hữu ích cho nhân viên kỹ thuật mới làm việc với bản vẽ 2D, các sinh viên các trường nghề khác trong khu vực Nam Bộ có nhu cầu học AutoCAD cơ bản phục vụ công việc thiết kế, sản xuất.

II. Vấn đề khi học giáo trình AutoCAD nghề CNTT

Sinh viên nghề Công nghệ thông tin thường gặp nhiều khó khăn khi học giáo trình AutoCAD do thiếu nền tảng kiến thức về vẽ kỹ thuật. Các vấn đề phổ biến bao gồm không hiểu rõ khái niệm về hệ tọa độ, đơn vị đo lường, tiêu chuẩn bản vẽ, thao tác nhập tọa độ sai, không nắm vững quy tắc sử dụng các chế độ truy bắt điểm. Nhiều sinh viên cũng gặp khó khăn khi liên kết kiến thức lý thuyết với thực hành, dẫn đến không thể hoàn thành bài tập vẽ đúng yêu cầu, không đáp ứng được tiêu chuẩn kỹ thuật khi làm việc thực tế sau này.

2.1. Khó khăn về kiến thức nền

Đa số sinh viên nhập học nghề Công nghệ thông tin không có nền tảng về vẽ kỹ thuật trước khi học giáo trình AutoCAD. Họ thường không hiểu rõ ý nghĩa của các khái niệm như hệ tọa độ tuyệt đối, tọa độ tương đối, đơn vị đo lường tiêu chuẩn, tiêu chuẩn bản vẽ ISO hay JIS. Điều này làm chậm tiến độ học các lệnh vẽ cơ bản như Line, Circle, đồng thời dễ xảy ra sai sót khi thiết lập bản vẽ ban đầu.

2.2. Khó khăn về thao tác thực hành

Sinh viên thường mắc phải các lỗi thao tác cơ bản khi thực hành với giáo trình, như nhầm lẫn phím tắt gọi lệnh, nhập sai giá trị tọa độ, không biết cách sử dụng các chế độ truy bắt điểm tạm trú, thường trú. Nhiều người cũng không nắm vững quy tắc nhập góc trong hệ tọa độ cực, dẫn đến bản vẽ bị lệch hướng, sai kích thước so với yêu cầu đề bài.

III. Phương pháp học giáo trình AutoCAD hiệu quả

Để nắm vững kiến thức trong giáo trình AutoCAD nghề Công nghệ thông tin của Trường Cao đẳng Công nghệ và Nông lâm Nam Bộ, sinh viên cần áp dụng phương pháp học kết hợp lý thuyết và thực hành. Trước khi thực hành lệnh, cần đọc kỹ hướng dẫn trong giáo trình về quy trình thực hiện, các tham số cần nhập và lỗi thường gặp. Sinh viên cần luyện tập đủ các bài tập mẫu trong tài liệu, từ đơn giản đến phức tạp, đồng thời tham khảo các video hướng dẫn thao tác lệnh để ghi nhớ đúng quy cách thực hiện.

3.1. Học lý thuyết kết hợp thực hành ngay

Sinh viên không nên chỉ đọc lý thuyết mà không thực hành, cũng không nên thực hành mù quáng không hiểu quy trình. Khi học một lệnh mới, cần đọc kỹ phần giới thiệu về chức năng, các tham số cần nhập, các lỗi thường gặp và biện pháp khắc phục. Sau đó mở phần mềm AutoCAD thực hành ngay theo các bước hướng dẫn, ghi nhớ thao tác thông qua trải nghiệm thực tế.

3.2. Luyện tập các bài tập mẫu trong giáo trình

Giáo trình cung cấp hệ thống bài tập từ cơ bản đến nâng cao, phù hợp với từng chương kiến thức. Sinh viên cần luyện tập đủ các bài tập vẽ hình với yêu cầu khác nhau về tọa độ, đơn vị đo, tiêu chuẩn bản vẽ. Việc luyện tập thường xuyên giúp sinh viên nắm vững cách nhập tọa độ tuyệt đối, tương đối, sử dụng các lệnh hiệu chỉnh đối tượng, quản lý Layer đúng quy cách.

IV. Ứng dụng giáo trình AutoCAD trong nghề CNTT

Giáo trình AutoCAD nghề Công nghệ thông tin của Trường Cao đẳng Công nghệ và Nông lâm Nam Bộ cung cấp nền tảng kiến thức thiết yếu cho sinh viên trước khi ra trường làm việc. Sau khi hoàn thành giáo trình, sinh viên có thể áp dụng kỹ năng vẽ 2D vào các công việc như vẽ sơ đồ mạch điện tử, bản vẽ bố trí linh kiện, thiết kế giao diện sản phẩm kỹ thuật, xuất dữ liệu bản vẽ sang các phần mềm thiết kế khác. Kiến thức này đáp ứng yêu cầu tuyển dụng của các doanh nghiệp sản xuất, thiết kế kỹ thuật tại khu vực Nam Bộ.

4.1. Ứng dụng trong thiết kế sản phẩm kỹ thuật

Sinh viên có thể áp dụng kiến thức từ giáo trình để vẽ các bản vẽ 2D cho linh kiện điện tử, bộ phận cơ khí, sơ đồ hệ thống điện nước, bản vẽ bố trí linh kiện trong các sản phẩm công nghệ. Các bản vẽ được thực hiện đúng tiêu chuẩn kỹ thuật, phục vụ cho công tác sản xuất, lắp đặt, bảo trì sản phẩm tại các nhà máy, xưởng cơ khí trong khu vực.

4.2. Ứng dụng trong phát triển phần mềm thiết kế

Kiến thức về AutoCAD giúp sinh viên nghề Công nghệ thông tin hiểu rõ cấu trúc dữ liệu bản vẽ kỹ thuật, cách xuất nhập dữ liệu giữa AutoCAD và các phần mềm thiết kế 3D, đồ họa khác. Điều này phục vụ cho công tác phát triển các công cụ hỗ trợ thiết kế, quản lý dự án kỹ thuật, tích hợp chức năng vẽ bản vẽ vào các phần mềm quản lý sản xuất của doanh nghiệp.

Trích đoạn nội dung tài liệu

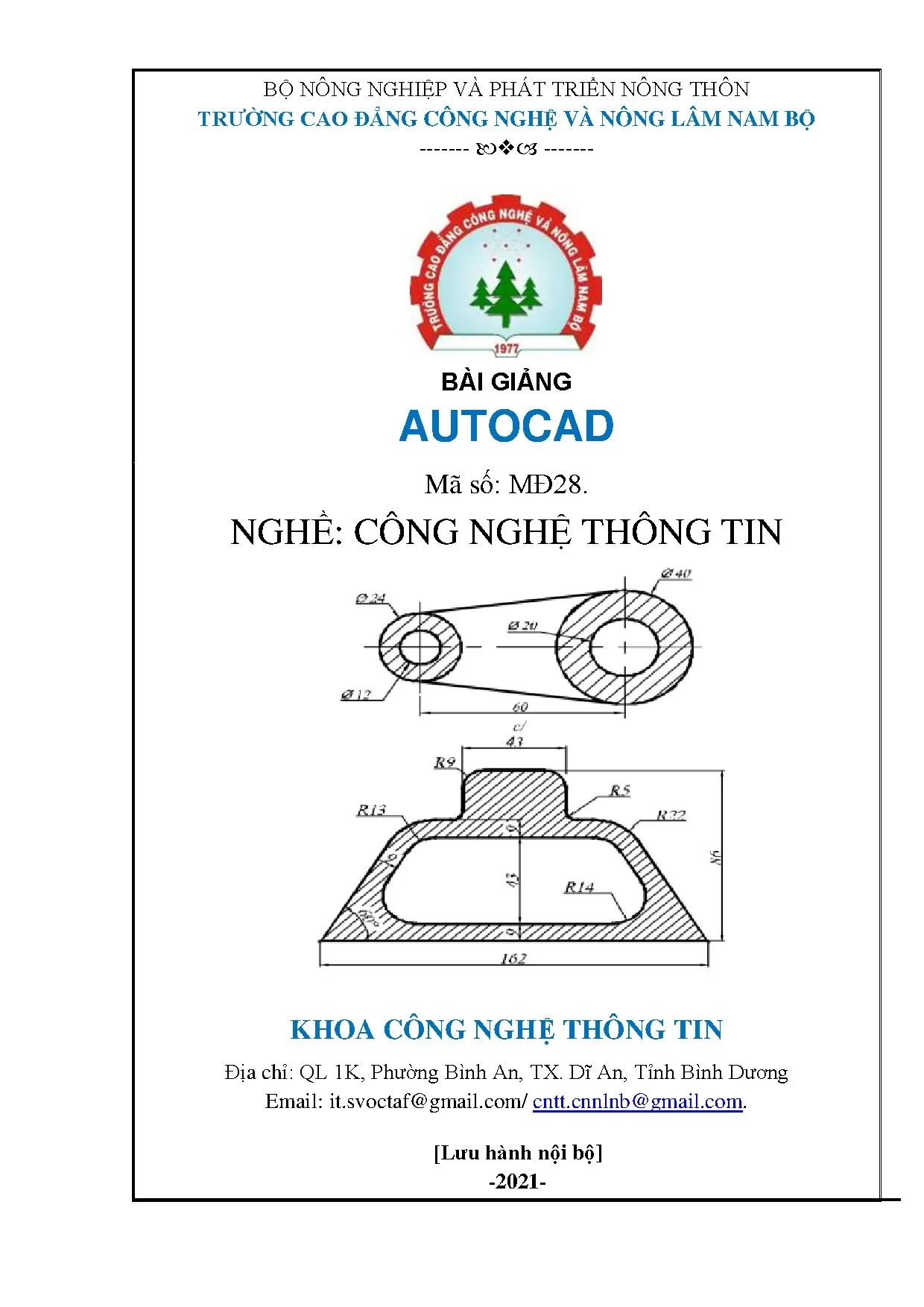

BỘ NÔNG NGHIỆP VÀ PHÁT TRIỂN NÔNG THÔN TRƯỜNG CAO ĐẲNG CÔNG NGHỆ VÀ NÔNG LÂM NAM BỘ -------  ------- BÀI GIẢNG AUTOCAD Mã số: MĐ28. NGHỀ: CÔNG NGHỆ THÔNG TIN KHOA CÔNG NGHỆ THÔNG TIN Địa chỉ: QL 1K, Phường Bình An, TX. Dĩ An, Tỉnh Bình Dương Email: it. [Lưu hành nội bộ] -2021- LỜI NÓI ĐẦU Autocad là một trong những phần mềm CAD (Computer Aided Design Thiết kế với sự trợ giúp của máy tính) nổi tiếng và phổ biến nhất của hãng Autodesk.

Ngày nay, Autocad là một chương trình không thể thiếu đối với nhiều lĩnh vực liên quan đến bản vẽ kỹ thuật như kiến trúc xây dựng, cơ khí, điện, nước, hạ tầng kỹ thuật… Autocad không chỉ đơn thuần là phần mềm tạo bản vẽ mà dữ liệu của nó còn được sử dụng trong công nghệ CAM (Computer Aided manufacturing – Sản xuất với sự hỗ trợ của máy tính), như xuất sang máy CNC (Computer Numerical Control-Điều khiển kỹ thuật số máy tính) để tạo ra sản phẩm trực tiếp. Xuất dữ liệu sang những phần mềm đồ họa khác như 3DsMax, Photoshop…để làm cơ sở xây dựng mô hình 3D, bản vẽ phối cảnh… Cuốn “Giáo trình Autocad 2015” này đề cập tới những vấn đề liên quan tới thiết kế 2D của phần mềm Autocad phiên bản 2015. Thông qua các bài học, bạn sẽ được giới thiệu về phần mềm. Nắm được những bước thiết lập bản vẽ đúng tiêu chuẩn kỹ thuật đang được áp dụng tại việt nam và trên thế giới.

Ở những phần tiếp theo bạn sẽ được học và thực hành với những lệnh vẽ đối tượng, lệnh hiệu chỉnh đối tượng, hướng dẫn quản lý Layer, Dim Style… Hy vọng sau khi tìm hiểu cuốn sách này, bạn có thể tự xây dựng được các bản vẽ 2D phục vụ cho công việc được giao … Tài liệu được biên soạn có tham khảo từ các tài liệu, bài giảng không thể tránh khỏi các thiếu soát rất mong nhận được ý kiến góp ý để tài liệu hoàn thiện hơn. Khoa Công nghệ thông tin ĐT : [phone]; Email: cntt.com Chân thành cảm ơn ! Bình Dương, ngày 01 tháng 9 năm 2019 Nhóm biên soạn MỤC LỤC LỜI NÓI ĐẦU. GIỚI THIỆU VỀ AUTOCAD. KHỞI ĐỘNG CHƯƠNG TRÌNH AUTOCAD.

CÁC MÔI TRƯỜNG LÀM VIỆC TRONG AUTOCAD. MÀN HÌNH LÀM VIỆC TRONG AUTOCAD. CÁC PHÍM TẮT GỌI LỆNH. CÁC CÁCH GỌI LỆNH.

HỆ TRỤC TOẠ ĐỘ TRONG AUTOCAD. Hệ toạ độ cực. THIẾT LẬP BẢN VẼ VỚI CÁC ĐỊNH DẠNG:. Tạo bản vẽ mới (Lệnh New):.

Định giới hạn bản vẽ - Lệnh Drawing Limits:. Định đơn vị bản vẽ (Lệnh Units):. Định đơn vị, tỷ lệ bản vẽ và không gian vẽ - Lệnh Mvsetup. Thiết lập môi trường vẽ - Lệnh Options.

GHI BẢN VẼ THÀNH FILE. Lệnh Save As. PHƯƠNG PHÁP NHẬP TỌA ĐỘ VÀ CÁC CHẾ ĐỘ TRUY BẮT ĐIỂM. CÁC PHƯƠNG PHÁP NHẬP TỌA ĐỘ ĐIỂM.

Dùng chuột chọn trên màn hình. Toạ độ tuyệt đối. Toạ độ tương đối. Nhập khoảng cách trực tiếp (Direct distance entry).

Toạ độ cực tương đối. CÁC CHẾ ĐỘ TRUY BẮT ĐIỂM. Chế độ truy bắt điểm tạm trú. Chế độ truy bắt điểm thường trú.

VẤN ĐỀ CHỌN ĐỐI TƯỢNG. HUỶ BỎ LỆNH ĐÃ ĐƯỢC THỰC HIỆN - LỆNH UNDO, U. PHỤC HỒI CÁC LỆNH VỪA HỦY – LỆNH REDO. CÁC LỆNH VẼ CƠ BẢN.

VẼ ĐƯỜNG THẲNG BẰNG LỆNH LINE. Các cách gọi lệnh. Quy trình thực hiện:. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

VẼ ĐƯỜNG TRÒN - LỆNH CIRCLE. Cách gọi lệnh. Quy trình thực hiện. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

VẼ ĐA GIÁC BẰNG LỆNH POLYGON. Cách gọi lệnh. Quy trình thực hiện. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

VẼ HÌNH CHỮ NHẬT - LỆNH RECTANG. Cách gọi lệnh. Quy trình thực hiện. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

VẼ ĐƯỜNG DÓNG DỰNG HÌNH - LỆNH XLINE. Cách gọi lệnh. Quy trình thực hiện. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

VẼ CUNG TRÒN - LỆNH ARC. Cách gọi lệnh. Quy trình thực hiện. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

VẼ ĐA TUYẾN - LỆNH POLYLINE (PLINE). Cách gọi lệnh:. Quy trình thực hiện:. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

VẼ ĐƯỜNG CONG - LỆNH SPLINE. Cách gọi lệnh. Quy trình thực hiện:. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

VẼ ELLIP - LỆNH ELLIPSE. Cách gọi lệnh. Quy trình thực hiện:. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

Vẽ điểm - Lệnh Point. Thay đổi cách thể hiện điểm - lệnh point style. CHIA ĐỐI TƯỢNG. CÁC LỆNH HIỆU CHỈNH.

Cách gọi lệnh. Quy trình thực hiện. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Cách gọi lệnh.

Quy trình thực hiện. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Cách gọi lệnh. Quy trình thực hiện.

Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Cách gọi lệnh. Quy trình thực hiện. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

Cách gọi lệnh. Quy trình thực hiện:. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Cách gọi lệnh.

Quy trình thực hiện:. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Cách gọi lệnh. Quy trình thực hiện:.

Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Cách gọi lệnh. Quy trình thực hiện:. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

Cách gọi lệnh. Quy trình thực hiện:. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Cách gọi lệnh.

Quy trình thực hiện:. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Cách gọi lệnh. Quy trình thực hiện:.

Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Cách gọi lệnh. Quy trình thực hiện:. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

LỆNH BREAK AT POINT. Cách gọi lệnh. Quy trình thực hiện:. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

Cách gọi lệnh. Quy trình thực hiện:. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Cách gọi lệnh.

Quy trình thực hiện:. Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Cách gọi lệnh. Quy trình thực hiện:.

Những sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. KHÁI NIỆM VỀ LAYER. Các tính chất của Layer. Ý nghĩa của việc tạo layer.

SỬ DỤNG LAYER TRONG BẢN VẼ. Tạo và gán tính chất cho lớp. Sử dụng nhanh layer manager trong màn hình làm việc. THIẾT LẬP CÁCH GIÃN CỦA ĐƯỜNG NÉT ĐỨT.

GHI CHỮ LÊN BẢN VẼ. ĐỊNH DẠNG FONT CHỮ. NHẬP DÒNG CHỮ VÀO BẢN VẼ (Lệnh Text). Các cách gọi lệnh.

Quy trình thực hiện:. NHẬP ĐOẠN VĂN BẢN VÀO BẢN VẼ (Lệnh Mtext). Các cánh gọi lệnh. Quy trình thực hiện:.

LỆNH EDIT TEXT. Cách gọi lệnh. Cách gọi lệnh. Cách gọi lệnh.

VẼ MẶT CẮT. VẼ MẶT CẮT BẰNG LỆNH HATCH. Cách gọi lệnh. Quy trình thực hiện.

CÁC LỆNH HIỆU CHỈNH MẶT CẮT. GHI KÍCH THƯỚC TRÊN BẢN VẼ. CÁC THÀNH PHẦN KÍCH THƯỚC. THIẾT LẬP KIỂU GHI KÍCH THƯỚC.

Trong trang Line. Trong trang Symbols and Arrows. Trong trang Text. Trong trang Fix.

Trong trang Primary Units. Trong trang Aternate Units. Trong trang Tolerances. CÁC LỆNH GHI KÍCH THƯỚC.

CÀI ĐẶT IN BẢN VẼ AUTOCAD. GỌI CỬA SỔ PLOT – MODEL. PLOT STYLE TABLE. CÀI ĐẶT CHI TIẾT NÉT IN.

CÀI ĐẶT IN THEO CHIỀU CỦA KHỔ GIẤY - DRAWING ORIENTATION. LỰA CHỌN MÁY IN. CHỌN KHỔ GIẤY. 152 vii ii Bài 1.

GIỚI THIỆU VỀ AUTOCAD Mục tiêu: Sau khi học xong phần này người học có khả năng: - Trình bày được khái niệm trong AutoCad; - So sánh giữa các cách nhập lệnh; - Thiết lập màn hình Autocad theo yêu cầu; - Rèn luyện ý thức lao động, tác phong công nghiệp, có trách nhiệm và sáng tạo. GIỚI THIỆU: Trong thời đại ngày nay, việc vẽ kỹ thuật bằng tay không còn phổ biến nữa (không có năng suất). Việc ứng dụng máy tính để vẽ kỹ thuật là một điều tất yếu (tăng năng suất vẽ, tính linh hoạt, trao đổi thông tin dễ dàng trong nhóm thiết kế). CAD là chữ viết tắt của Computer – Aided Design hoặc Computer – Aided Drafting có nghĩa là phần mềm trợ giúp thiết kế hoặc vẽ bằng máy tính.

Sử dụng các phần mềm CAD ta có thể vẽ các bản vẽ thiết kế 2 chiều, thiết kế mô hình ba chiều, tính toán kết cấu bằng phương pháp phần tử hữu hạn. Các phần mềm CAD có đặc điểm nổi bật là: - Chính xác. - Năng suất cao nhờ các lệnh sao chép. - Dễ dàng trao đổi dữ liệu với các phần mềm khác.

AutoCAD là một phần mềm không thể thiếu trong các lĩnh vực có liên quan đến Vẽ kỹ thuật: Cơ khí – Xây dựng – Kiến trúc – Điện – Môi trường – Địa chính. Chính vì khả năng ứng dụng rộng rãi mà AutoCAD trở nên phổ biến nhất Việt Nam hiện nay. AutoCAD được nghiên cứu và phát triển bởi hãng AutoDesk, là một trong những phần mềm Vẽ kỹ thuật ra đời năm1986. 1 Qua quá trình phát triển không ngừng, AutoCAD đã có nhiều phiên bản: + R1…R14 => Thế hệ thứ nhất.

+ 2000, 2002,…,2006 => Thế hệ thứ hai. + 2007…2009 => Thế hệ thứ ba. => Thế hệ thứ tư. => Một sự cải tiến vượt bậc.

AutoCAD ra đời vào năm 2015, với những tính năng mạnh mẽ, giúp các nhà thiết kế làm việc có hiệu quả hơn, sự quản lý chặt chẽ bởi các ràng buộc, một thư viện mới về vật liệu mà những thông số về vật liệu đó có thể thay đổi dễ dàng theo các tiêu chuẩn… 1. KHỞI ĐỘNG CHƯƠNG TRÌNH AUTOCAD. Quy trình thực hiện: THIẾT BỊ, YÊU CẦU KỸ TT TÊN BƯỚC CÔNG VIỆC DỤNG CỤ, THUẬT VẬT LIỆU Cách 1. 1 Biểu tượng đổi màu.

Chọn biểu tượng 2 Bước 2. Nhấp đúp phím trái chuột Chương trình khởi Chuột hoặc bàn hoặc ↲. Nếu trên màn hình không có biểu tượng chương trình AutoCAD. Chọn đúng dòng lệnh.

Chọn All Program. Chọn đúng dòng lệnh. Chương trình khởi Dùng chuột. CÁC MÔI TRƯỜNG LÀM VIỆC TRONG AUTOCAD.

Trong AutoCAD có 4 môi trường làm việc: 2D Drafting & Annotation, 3D Modeling, 3D Basics; AutoCAD Classic. Đối với môi trường 2D Drafting & Annotation, 3D Modeling và môi trường 3D Basics thanh công cụ được đưa ra ngoài, không sử dụng Pulldown menu. Giúp người dùng có cái nhìn trực quan hơn về công việc sẽ làm. Các nút lệnh có chú thích kèm theo, có hình ảnh minh hoạ, dễ dàng hơn cho người mới bắt đầu làm quen với AutoCAD.

Khi sử dụng AutoCAD của những phiên bản trước, việc sử dụng AutoCAD sẽ trở nên khó khăn do giao diện mới, do biết được điều này mà AutoDesk tạo thêm một môi trường nữa, đó là: AutoCAD Classic.
