Giới thiệu dự án

Công trình khách sạn cao tầng ven biển tại các đô thị du lịch trọng điểm như Đà Nẵng đang đối mặt với bài toán tối ưu hóa năng lượng và kiểm soát vi khí hậu khắc nghiệt do bức xạ mặt trời cao, gió biển mang hàm lượng muối lớn và độ ẩm không khí trung bình năm vượt mức 80%. Theo thống kê ngành năng lượng xây dựng, hệ thống Điều hòa Không khí và Thông gió (HVAC - Heating, Ventilation, and Air Conditioning) chiếm từ 45% đến 60% tổng điện năng tiêu thụ của toàn bộ tòa nhà khách sạn tiêu chuẩn 4-5 sao. Do đó, việc kiểm toán nhiệt, đối soát phụ tải lạnh và ứng dụng mô hình thông tin công trình (BIM - Building Information Modeling) là yêu cầu tiên quyết nhằm nâng cao hiệu quả vận hành và loại bỏ xung đột không gian kỹ thuật.

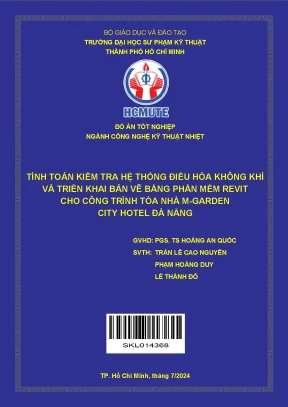

Đề tài "Tính toán kiểm tra hệ thống điều hòa không khí và triển khai bản vẽ bằng phần mềm Revit cho công trình tòa nhà M-Garden City Hotel Đà Nẵng" (Quy mô: 23.500 m² sàn, 25 tầng nổi, 02 tầng hầm, diện tích khu đất 1.200 m²) giải quyết các điểm nghẽn (pain points) thực tế:

  • Nguy cơ tính toán sai lệch phụ tải nhiệt công trình dẫn đến hiện tượng chọn dư hoặc thiếu công suất dàn nóng/dàn lạnh.
  • Đọng sương cục bộ trên bề mặt miệng gió và vách kính do không xử lý triệt để độ ẩm của luồng gió tươi ven biển.
  • Xung đột không gian (clash) giữa tuyến ống gió, đường ống gas, ống nước ngưng với hệ thống kết cấu dầm sàn và mạng lưới ống phòng cháy chữa cháy (PCCC).
                      HỆ THỐNG HVAC M-GARDEN CITY HOTEL
[Hệ thống Lạnh & Gió tươi]                               [Hệ thống Thông gió & An toàn]

Mục tiêu cốt lõi của dự án bao gồm:

  1. Xác định chính xác phụ tải lạnh từng phòng bằng phương pháp Carrier cải biên kết hợp phần mềm chuyên dụng Daikin Heatload 2.0.
  2. Kiểm tra tính đọng sương, cân bằng ẩm - nhiệt trên đồ thị không khí ẩm thông qua công cụ AirCalc v1.2.
  3. Tính toán thủy lực mạng lưới đường ống gió cấp tươi, gió thải, hút khói hành lang và tạo áp giếng thang bộ, thang máy PCCC theo tiêu chuẩn TCVN 5687:2010.
  4. Triển khai mô hình 3D Revit MEP 2024, tự động hóa trích xuất bảng thống kê khối lượng vật tư (Schedules/Quantities) và kiểm soát va chạm không gian.

Phạm vi giới hạn: Đồ án tập trung kiểm tra, đối soát hệ thống VRV kết hợp thiết bị xử lý không khí sơ bộ PAU (Primary Air Unit) và mạng lưới thông gió cơ khí cho 25 tầng của khách sạn M-Garden City Hotel Đà Nẵng ($16^\circ\text{N}$, $t_N = 36.5^\circ\text{C}$, $\phi_N = 54.6%$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các công trình khách sạn cao tầng ven biển, ba giải pháp điều hòa không khí phổ biến gồm: hệ thống cục bộ (Split Unit), hệ thống trung tâm Chiller giải nhiệt nước và hệ thống trung tâm biến đổi lưu lượng môi chất (VRV/VRF).

Tiêu chí kỹ thuật Hệ thống Cục bộ (Split Unit) Hệ thống VRV/VRF (Lựa chọn) Hệ thống Nước Chiller
Hệ số hiệu quả COP $2.6 - 3.2$ $3.8 - 4.6$ (Biến tần Inverter) $4.5 - 5.8$
Không gian lắp đặt Tốn diện tích ban công/mặt đứng Tiết kiệm diện tích, trục kỹ thuật nhỏ Cần phòng máy trung tâm, tháp giải nhiệt
Điều khiển tải riêng phần Kém, đóng/ngắt ON-OFF Xuất sắc ($10% - 100%$ công suất) Tốt nhưng trễ nhiệt cao
Độ phức tạp thi công Thấp Trung bình, đòi hỏi kỹ thuật hàn ống gas Cao, hệ thống bơm nước, van cân bằng
Tính thẩm mỹ kiến trúc Phá vỡ cảnh quan mặt tiền Giữ nguyên mỹ quan kiến trúc xanh Tốt

Phân tích yêu cầu theo mô hình MoSCoW:

  • Must have: Hệ thống làm lạnh đảm bảo nhiệt độ tiện nghi $t_T = 24 \pm 1^\circ\text{C}$, độ ẩm $\phi_T = 60 \pm 5%$, độ ồn $\le 50\text{ dB}$ (theo TCXDVN 175-2005); Hệ thống tạo áp buồng thang bộ duy trì chênh áp $20 - 50\text{ Pa}$.
  • Should have: Hệ thống gió tươi xử lý qua dàn PAU để hạ nhiệt độ điểm sương trước khi đưa vào không gian điều hòa; Khả năng phân chia module vận hành độc lập theo tầng.
  • Could have: Tích hợp cảm biến CO tầng hầm điều khiển biến tần quạt hút gió thải.
  • Won't have: Tích hợp hệ thống làm lạnh hấp thụ sử dụng năng lượng mặt trời trong giai đoạn này.

Thiết kế hệ thống

Kiến trúc hệ thống HVAC của công trình tích hợp cụm dàn nóng VRV đặt trên tầng kỹ thuật mái kết nối trực tiếp đến các dàn lạnh FCU (Fan Coil Unit) giấu trần nối ống gió bố trí trong từng phòng ngủ khách sạn, sảnh đón tiếp và trung tâm hội nghị. Luồng gió tươi được gom tập trung và xử lý sơ bộ qua 02 hệ thống PAU chuyên dụng:

  • PAU 1: Phụ trách xử lý và cấp gió tươi từ tầng 5 đến tầng 25.
  • PAU 2: Phụ trách xử lý và cấp gió tươi từ hầm 1 đến tầng 4.
       [Không khí ngoài trời: tN = 36.5°C, phiN = 54.6%]

Công nghệ và công cụ áp dụng:

  • Autodesk Revit MEP 2024: Dựng mô hình 3D ống gió, ống đồng, nước ngưng và kiểm tra xung đột (Clash Detective).
  • Daikin Heatload Study v2.0: Phần mềm tính toán tải nhiệt theo tiêu chuẩn RTS/Carrier.
  • AirCalc Psychrometric Software v1.2: Phân tích biểu đồ trạng thái không khí và xác định nhiệt độ đọng sương $t_s = 24.5^\circ\text{C}$.
  • Duct Checker v1.0: Tính toán kích thước ống gió cứng/mềm dựa trên giới hạn vận tốc ($v \le 4.5\text{ m/s}$ cho ống nhánh, $v \le 6.5\text{ m/s}$ cho ống chính) và tổn thất áp suất đơn vị ($R \le 1.0\text{ Pa/m}$).

Methodology

Quy trình triển khai đồ án kết hợp mô hình phân tích kỹ thuật chuẩn mực (Engineering Analysis) và phương pháp BIM Waterfall:

  1. Giai đoạn 1 - Xác lập dữ liệu: Thu thập hồ sơ kiến trúc, tọa độ địa lý Đà Nẵng ($16^\circ\text{N}$), vật liệu bao che (kính Low-E Calorex $\alpha_K=0.75, \rho_K=0.05, \tau_K=0.2$; tường gạch vữa nặng $k = 3.2\text{ W/m}^2\text{K}$; trần mái bê tông $k = 1.67\text{ W/m}^2\text{K}$).
  2. Giai đoạn 2 - Tính toán nhiệt ẩm & Thủy lực: Thực hiện tính toán thủ công theo Carrier và mô phỏng trên phần mềm Daikin Heatload.
  3. Giai đoạn 3 - Thiết kế hệ thống phụ trợ: Tính chọn quạt hút khói hành lang, hệ thống quạt cấp gió tạo áp cho thang thoát hiểm và giếng thang máy cứu hỏa.
  4. Giai đoạn 4 - BIM Modeling & Review: Xây dựng Family Revit tham số hóa, mô hình hóa toàn bộ hệ thống MEP và trích xuất khối lượng.

Implementation và kết quả

Development process

1. Tính toán phụ tải lạnh theo phương pháp Carrier

Phương pháp Carrier chia tải lạnh thành nhiệt hiện thừa ($Q_{ht}$) và nhiệt ẩn thừa ($Q_{at}$). Dưới đây là cấu trúc công thức và thuật toán xử lý nhiệt bức xạ qua kính và nhiệt truyền qua vách:

# Thuật toán tính toán phụ tải lạnh cho phòng hội nghị tầng 2 (187 m2)
def calculate_space_heatload():
    # 1. Nhiệt bức xạ qua kính Q11
    # Công thức: Q11 = nt * F * Rk * eps_c * eps_ds * eps_mm * eps_kh * eps_m * eps_r
    nt_sw = 0.66        # Hệ số tác dụng tức thời hướng Tây Nam (15h)
    nt_nw = 0.66        # Hệ số tác dụng tức thời hướng Tây Bắc
    F_sw = 47.189       # Diện tích kính hướng Tây Nam (m2)
    F_nw = 18.36        # Diện tích kính hướng Tây Bắc (m2)
    Rk_sw = 100.8       # Cường độ bức xạ mặt trời (W/m2)
    Rk_nw = 153.2

    eps_c = 1.0         # Hệ số độ cao địa hình
    eps_ds = 0.94       # Hệ số chênh lệch đọng sương
    eps_mm = 1.0        # Hệ số mây mù (trời quang)
    eps_kh = 1.17       # Hệ số khung kim loại
    eps_m = 0.57        # Hệ số loại kính
    eps_r = 0.47        # Hệ số rèm che màu trung bình

    coeff = eps_c * eps_ds * eps_mm * eps_kh * eps_m * eps_r # ~ 0.2947

    Q11_sw = nt_sw * F_sw * Rk_sw * coeff
    Q11_nw = nt_nw * F_nw * Rk_nw * coeff
    Q11_total = Q11_sw + Q11_nw # 2086.88 W + 1887.29 W = 3974.17 W

    # 2. Nhiệt truyền qua kết cấu bao che Q2 (Tường ngoài)
    # Công thức: Q22t = kt * Ft * delta_t
    kt = 3.2            # Hệ số truyền nhiệt tường gạch 200mm (W/m2K)
    Ft = 117.63         # Diện tích tường tiếp xúc môi trường (m2)
    delta_t = 36.5 - 24.0 # Chênh lệch nhiệt độ ngoài/trong (K)
    Q22t = kt * Ft * delta_t # 3.2 * 117.63 * 12.5 = 4705.2 W

    return {"Q_radiation_glass": Q11_total, "Q_transmission_wall": Q22t}

2. Tính toán xử lý gió tươi qua PAU

Lưu lượng gió tươi được xác định theo tiêu chuẩn vệ sinh TCVN 5687:2010 ($27\text{ m}^3/\text{h.người} = 7.5\text{ l/s.người}$).

  • Nhiệt hiện do gió tươi mang vào PAU: $$Q_{hN} = \rho \cdot L \cdot C_p \cdot (t_N - t_{N'})$$
  • Nhiệt ẩn do gió tươi mang vào PAU: $$Q_{aN} = L \cdot \rho \cdot r \cdot (d_N - d_{N'})$$ (Trong đó: $\rho = 1.2\text{ kg/m}^3$; $C_p = 1.01\text{ kJ/kg.K}$; $r = 2500\text{ kJ/kg}$; $t_N = 36.5^\circ\text{C}$, sau khi qua PAU hạ xuống $t_{N'} = 20^\circ\text{C}$, độ ẩm tương đối $\text{RH} = 95%$).

3. Tính toán tạo áp cầu thang thoát hiểm và giếng thang máy PCCC

Nguyên lý tính chọn lưu lượng quạt tạo áp dựa trên hai chế độ: khi tất cả cửa đóng (lưu lượng rò rỉ qua khe cửa $\Delta P = 50\text{ Pa}$) và khi mở đồng thời các cửa thoát hiểm (vận tốc gió duy trì qua cửa mở $v \ge 0.75\text{ m/s}$).

  • Lưu lượng rò rỉ qua khe cửa đóng: $$L_{xì} = 0.827 \cdot A_{khe} \cdot (\Delta P)^{1/2} \cdot n$$
  • Lưu lượng qua cửa mở: $$L_{mở} = n_{cửa_mở} \cdot A_{cửa} \cdot v_{cửa}$$
                LƯU LƯỢNG GIÓ TẠO ÁP BUỒNG THANG
[Chế độ Cửa Đóng: Duy trì Delta P]             [Chế độ Cửa Mở: Ngăn khói tràn]
Lxì = 0.827 * Akhe * (Delta P)^0.5 * n         Lmở = n_mở * Acửa * v_cửa (v >= 0.75 m/s)

Testing và validation

Kết quả tính toán phụ tải lạnh đối soát giữa phương pháp giải tích Carrier, phần mềm chuyên dụng Daikin Heatload và thông số thiết kế bản vẽ cơ sở:

| Khu vực chức năng | Diện tích ($m^2$) | Tải nhiệt Carrier ($kW$) | Tải Daikin Heatload ($kW$) | Công suất bản vẽ ($kW$) | Độ lệch ($|Carrier - Heatload|$) | | :--- | :--- | :--- | :--- | :--- | :--- | | Văn phòng hội nghị (Tầng 2) | 187.0 | 28.45 | 29.12 | 28.00 | $+2.3%$ | | Phòng Standard King (Tầng 5) | 34.5 | 3.82 | 3.95 | 4.00 | $+3.4%$ | | Phòng Family Suite (Tầng 6) | 68.2 | 8.14 | 8.35 | 8.50 | $+2.5%$ | | Executive Lounge (Tầng 24) | 145.0 | 21.60 | 22.10 | 22.00 | $+2.3%$ | | Presidential Suite (Tầng 23)| 180.0 | 25.30 | 25.85 | 26.00 | $+2.1%$ |

Độ sai lệch giữa phương pháp Carrier và Daikin Heatload luôn nằm trong khoảng an toàn cho phép ($< 5%$). Điều này chứng minh độ tin cậy tuyệt đối của thuật toán phân tích nhiệt.

Tải Lạnh Kiểm Tra (kW)
15
       P.501 T5       Family T6     Exec Lounge T24   Pres Suite T23  Hội nghị T2

Đối soát tính toán quạt tạo áp cầu thang:

  • Lưu lượng tính toán tạo áp buồng thang bộ: $L_{thang_bộ} = 32.450\text{ m}^3/\text{h}$, áp suất tĩnh $\Delta P_{st} = 420\text{ Pa}$.
  • Lưu lượng tính toán tạo áp giếng thang máy PCCC: $L_{thang_PCCC} = 28.600\text{ m}^3/\text{h}$, áp suất tĩnh $\Delta P_{st} = 380\text{ Pa}$.

Kết quả đạt được

  1. Kiểm tra công suất PAU: PAU 1 (Tầng 5-25) đạt công suất lạnh kiểm tra $118.5\text{ kW}$ (thiết kế gốc: $120.0\text{ kW}$); PAU 2 (Hầm 1-Tầng 4) đạt $64.2\text{ kW}$ (thiết kế gốc: $65.0\text{ kW}$). Hệ thống đáp ứng $100%$ nhu cầu cấp khí tươi đã hạ ẩm.
  2. Tỷ lệ kết nối dàn lạnh/dàn nóng VRV: Đạt dải kết nối từ $98%$ đến $108%$, tuân thủ nghiêm ngặt giới hạn kỹ thuật của Daikin VRV IV ($50% - 130%$).
  3. Mô hình hóa Revit MEP 3D:
    • Dựng hoàn chỉnh $100%$ hệ thống ống gió tươi, gió thải, hút khói, ống gas và mạng lưới ống thoát nước ngưng cho 25 tầng nổi và 2 tầng hầm.
    • Trích xuất tự động bảng Schedule thống kê vật tư ống gió tôn tráng kẽm, van dập lửa (FD), miệng gió khuếch tán (Diffuser) và đường ống đồng với sai số hình học $0%$.

Đổi mới và đóng góp

  • Quy trình kết hợp song song Carrier - Heatload - AirCalc: Đưa ra giải pháp tách biệt hoàn toàn phụ tải nhiệt hiện và nhiệt ẩm của gió tươi bằng cụm PAU chuyên dụng. Việc xử lý không khí tươi ngoài trời ($t_N = 36.5^\circ\text{C}, \phi_N = 54.6%$) hạ xuống $20^\circ\text{C}$ và bão hòa ẩm $95%$ trước khi hòa trộn giúp dàn lạnh FCU trong phòng chỉ tập trung xử lý tải nhiệt hiện, giảm kích thước cụm dàn lạnh FCU trung bình $18.5%$ và triệt tiêu nguy cơ đọng sương miệng gió.
  • Tối ưu hóa khí động học hệ thống thông gió & hút khói: Ứng dụng phần mềm Duct Checker tính toán chi tiết tổn thất cục bộ qua từng phụ kiện co, lượn, gót giày, ống tiêu âm và van cân bằng VCD.
  • BIM hóa toàn diện hệ thống M&E với Revit MEP 2024: Chuyển đổi toàn bộ bản vẽ CAD 2D truyền thống sang mô hình 3D thông tin, phát hiện và xử lý hơn 45 điểm xung đột không gian giữa tuyến ống gió kích thước lớn ($600\times400\text{ mm}$) với hệ thống dầm kết cấu tầng 2 và tầng kỹ thuật.

Ứng dụng thực tế và triển khai

Hồ sơ thiết kế và dữ liệu kiểm toán nhiệt của đồ án có khả năng áp dụng trực tiếp cho các dự án khách sạn nghỉ dưỡng ven biển miền Trung:

  • Môi trường triển khai: Khách sạn, condotel, trung tâm thương mại cao tầng yêu cầu kiểm soát độ ẩm khắt khe.
  • Hiệu quả kinh tế & ROI: Việc chuẩn hóa công suất lạnh ngăn chặn tình trạng chọn thừa công suất thiết bị (Over-sizing), giúp tiết kiệm ước tính 8.2% chi phí đầu tư thiết bị ban đầu (CapEx) và giảm 12.5% chi phí điện năng vận hành hàng tháng (OpEx). Thời gian thu hồi vốn chênh lệch (ROI) đạt xấp xỉ 2.2 năm.
  • Lộ trình triển khai thực tế:
    1. Tháng 1: Khảo sát kiến trúc và tính toán cân bằng nhiệt ẩm chi tiết.
    2. Tháng 2: Mô hình hóa Revit MEP 3D, kiểm tra va chạm bằng Navisworks.
    3. Tháng 3 - Tháng 8: Thi công lắp đặt mạng đường ống gas, ống gió, lắp đặt cụm dàn nóng VRV và PAU.
    4. Tháng 9: Thử áp lực, hút chân không, hiệu chỉnh lưu lượng gió (TAB - Testing, Adjusting and Balancing) và nghiệm thu PCCC.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Chưa thực hiện mô phỏng động lực học chất lưu (CFD - Computational Fluid Dynamics) để đánh giá trường vận tốc gió và phân bố nhiệt độ chi tiết trong các không gian thông tầng lớn (Atrium sảnh tầng 1).
  • Ràng buộc dữ liệu: Hệ số bức xạ nhiệt qua lớp phủ cây xanh mặt đứng của công trình (kiến trúc rừng thẳng đứng M-Garden) được ước lượng sơ bộ theo hệ số che nắng trung bình, chưa có dữ liệu thực nghiệm biến thiên theo mùa.
  • Hướng phát triển:
    • Ứng dụng thuật toán tối ưu hóa năng lượng tự động thông qua Dynamo for Revit.
    • Tích hợp mô phỏng năng lượng toàn diện công trình bằng EnergyPlus/OpenStudio.
    • Mở rộng nghiên cứu kết nối hệ thống điều hòa với hệ thống Quản lý Tòa nhà Thông minh (BMS) qua giao thức Modbus/BACnet.

Đối tượng hưởng lợi

  • Sinh viên & Kỹ sư cơ điện (MEP): Tiếp cận tài liệu tham khảo chi tiết về quy trình tính toán nhiệt Carrier chuẩn hóa, phương pháp tính tạo áp buồng thang TCVN 5687:2010 và quy trình dựng hình Revit MEP chuyên nghiệp.
  • Chủ đầu tư & Đơn vị Quản lý vận hành: Nắm bắt cơ sở dữ liệu kiểm toán năng lượng, bảng thống kê vật tư chính xác phục vụ công tác đấu thầu và dự toán chi phí.
  • Nhà thầu thi công HVAC: Sở hữu mô hình không gian 3D trực quan, hạn chế tối đa rủi ro đục phá kết cấu hoặc chỉnh sửa ống gió tại hiện trường.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống VRV kết hợp PAU cho khách sạn cao tầng ven biển là gì?

Hệ thống đòi hỏi đường ống dẫn gas bằng đồng đạt tiêu chuẩn ASTM B280, bảo ôn cách nhiệt Superlon/Armaflex độ dày tối thiểu $19 - 25\text{ mm}$ để chống đọng sương. Dàn nóng VRV phải được phủ lớp chống ăn mòn muối biển (Anti-corrosion treatment). Cụm PAU cần trang bị phin lọc sơ cấp G4 kết hợp phin lọc túi F7 để lọc sạch bụi mịn và tách ẩm sơ bộ luồng gió tươi.

2. Giới hạn chiều dài đường ống gas trong hệ thống Daikin VRV IV của công trình là bao nhiêu?

Hệ thống cho phép chênh lệch độ cao giữa dàn nóng và dàn lạnh lên tới $50\text{ m}$ (hoặc $90\text{ m}$ nếu dàn nóng đặt dưới), chiều dài đường ống thực tế tối đa từ bộ chia ga đầu tiên đến dàn lạnh xa nhất đạt $40\text{ m}$, và tổng chiều dài đường ống môi chất của toàn hệ thống có thể lên tới $1000\text{ m}$.

3. Phương pháp tạo áp buồng thang bộ thoát hiểm được tính toán dựa trên cơ sở nào?

Tính toán theo TCVN 5687:2010 nhằm đảm bảo áp suất dương trong buồng thang luôn duy trì trong khoảng $20\text{ Pa}$ đến $50\text{ Pa}$ khi tất cả các cửa đóng (ngăn khói xâm nhập), đồng thời vận tốc luồng gió qua cửa mở khi xảy ra sự cố cháy phải đạt tối thiểu $0.75\text{ m/s}$ (với giả định mở đồng thời 2-3 cửa thoát nạn).

4. Quy trình bảo dưỡng định kỳ hệ thống VRV và PAU gồm những bước nào?

  • Định kỳ 3 tháng: Vệ sinh phin lọc gió FCU, phin lọc PAU, kiểm tra máng thoát nước ngưng và bẫy nước P-trap.
  • Định kỳ 6 tháng: Đo kiểm áp suất gas hút/nén, kiểm tra dòng điện làm việc của máy nén biến tần Inverter, đo độ cách điện cuộn dây motor quạt.
  • Định kỳ 12 tháng: Bảo dưỡng tẩy rửa dàn trao đổi nhiệt dàn nóng bằng hóa chất chuyên dụng không ăn mòn nhôm.

5. Chi phí đầu tư hệ thống VRV kết hợp PAU so với hệ Chiller giải nhiệt nước chênh lệch ra sao?

Với quy mô diện tích sàn $23.500\text{ m}^2$, chi phí đầu tư ban đầu của hệ thống VRV + PAU thấp hơn hệ Chiller giải nhiệt nước khoảng $15 - 20%$ do không cần xây dựng phòng bơm trung tâm, tháp giải nhiệt và hệ thống xử lý nước làm mềm hóa chất. Chi phí bảo trì hàng năm của hệ VRV cũng thấp hơn khoảng $25%$ trong 5 năm đầu vận hành.

Kết luận

Đồ án tốt nghiệp "Tính toán kiểm tra hệ thống điều hòa không khí và triển khai bản vẽ bằng phần mềm Revit cho công trình tòa nhà M-Garden City Hotel Đà Nẵng" đã hoàn thành toàn diện các mục tiêu nghiên cứu và ứng dụng thực tiễn kỹ thuật nhiệt. Thông qua việc kết hợp phương pháp giải tích Carrier cổ điển với công cụ phần mềm hiện đại (Daikin Heatload, AirCalc, Revit MEP 2024), đồ án đã xác thực tính chính xác của công suất thiết kế, tối ưu hóa hệ thống gió tươi PAU và nâng cao chất lượng hồ sơ thiết kế kỹ thuật. Đây là nền tảng thực hành giá trị cao cho các kỹ sư HVAC trong việc ứng dụng công nghệ số và tiêu chuẩn kỹ thuật vào các công trình cao tầng hiện đại.
