Đồ án tốt nghiệp công nghệ kỹ thuật nhiệt tính toán kiểm tra hệ thống acmv và dựng mô hình trên revit cho tòa nhà văn phòng brg tower

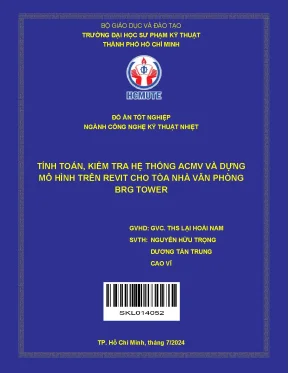

Đồ án tốt nghiệp công nghệ kỹ thuật nhiệt: Tính toán kiểm tra hệ thống ACMV và dựng mô hình trên Revit cho tòa nhà văn phòng BRG Tower.

• Tác giả: Nguyễn Hữu Trọng
• Người hướng dẫn: GVC. ThS. Lại Hoài Nam
• Trường học: Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh
• Chuyên ngành: Công Nghệ Kỹ Thuật Nhiệt
• Đề tài: Tính Toán, Kiểm Tra Hệ Thống ACMV Và Mô Hình Revit Cho Tòa Nhà BRG Tower
• Loại tài liệu: đồ án tốt nghiệp
• Năm xuất bản: 2024
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT
• MỤC LỤC
• DANH MỤC CÁC CHỮ VIẾT TẮT
• DANH MỤC HÌNH
• DANH MỤC BẢNG
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÔNG TRÌNH
• 1.1. Giới thiệu về công trình
• 1.2. Lựa chọn phương án thiết kế
• 1.3. Phạm vi đề tài
• 1.4. TÍNH TOÁN PHỤ TẢI LẠNH CHO ĐHKK
• 1.4.1. Thông số khí hậu thiết kế cho dự án BRG Tower
• 1.4.2. Thông số thiết kế khí hậu ngoài trời
• 1.4.3. Thông số thiết kế trong nhà
• 1.4.4. Xác định tải lạnh dự án BRG Tower bằng phương pháp Carrier
• 1.5. KIỂM TRA MÁY VÀ THIẾT BỊ HỆ THỐNG ĐHKK
• 1.5.1. Tính kiểm tra PAU
• 1.5.2. Xác định chu trình lạnh. Xác định thông số điểm nút
• 1.5.3. Tính kiểm tra Chiller
• 1.5.4. Tính chọn AHU
• 1.5.5. Thành lập sơ đồ điều hòa không khí phòng hội trường tầng 2
• 1.5.6. Xác định lưu lượng không khí qua dàn lạnh, công suất AHU
• 1.5.7. Tính chọn Tháp giải nhiệt
• 1.5.8. Nguyên lý hoạt động của Tháp giải nhiệt
• 1.5.9. Tính kiểm tra tháp giải nhiệt
• 1.5.10. Tính kiểm tra hệ thống ống nước
• 1.5.11. Tính kiểm tra bơm
• 1.5.12. Tính kiểm tra hệ thống đường ống nước
• 1.6. KIỂM TRA HỆ THỐNG THÔNG GIÓ
• 1.6.1. Tính kiểm tra hệ thống ống gió. Phương pháp tính toán kiểm tra đường ống
• 1.6.2. Tính toán kiểm tra đường ống gió
• 1.6.3. Tính toán kiểm tra hệ thống hút thải
• 1.6.4. Xác định số liệu đầu vào
• 1.6.5. Lưu lượng gió thải
• 1.6.6. Tính toán kiểm tra kích thước ống gió hút thải
• 1.6.7. Kiểm tra tổn thất áp đường ống gió thải
• 1.7. TÍNH TOÁN KIỂM TRA HỆ THỐNG THÔNG GIÓ HẦM XE
• 1.7.1. Mục đích thông gió hầm xe
• 1.7.2. Tiêu chuẩn, quy chuẩn về thông gió hầm xe
• 1.7.3. Thông tin công trình
• 1.7.4. Kiểm tra lưu lượng không khí cần hút thải
• 1.7.5. Tính kiểm tra kích thước đường ống
• 1.8. TÍNH TOÁN KIỂM TRA HỆ THỐNG HÚT KHÓI HÀNH LANG
• 1.8.1. Mục đích hút khói hành lang
• 1.8.2. Yêu cầu của hệ thống hút khói hành lang
• 1.8.3. Cấu tạo của hệ thống hút khói hành lang
• 1.8.4. Nguyên lý hoạt động của hệ thống hút khói hành lang
• 1.8.5. Tính toán lưu lượng khói cần thải. Tính kiểm tra cột áp quạt hút khói hành lang
• 1.9. TÍNH TOÁN KIỂM TRA HỆ THỐNG TẠO ÁP CẦU THANG
• 1.9.1. Mục đích tạo áp thang bộ thoát hiểm
• 1.9.2. Nguyên lý hoạt động hệ thống tạo áp thang bộ thoát hiểm
• 1.9.3. Tính toán tra lưu lượng hệ thống tạo áp
• 1.9.4. Thông tin công trình
• 1.9.5. Hệ thống tạo áp thang bộ thoát hiểm (tầng 2-21)
• 1.9.6. Lưu lương không khí rò lọt khi cửa đóng
• 1.9.7. Lưu lượng gió thoát qua các cửa khi mở cửa
• 1.9.8. Chọn lưu lượng quạt
• 1.9.9. Tính kiểm tra tổn thất cột áp hệ thống tạo áp
• 1.10. DỰNG MÔ HÌNH ĐHKK – TG BẰNG PHẦN MỀM REVIT
• 1.10.1. Bim và Revit trong xây dựng công trình
• 1.10.2. Triển khai mặt bằng hệ thống ACMV trên phần mềm Revit
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về công trình

Dự án BRG Tower là một tòa nhà văn phòng hạng A, tọa lạc tại 198 Trần Quang Khải, Hà Nội. Với quy mô 25 tầng, bao gồm 21 tầng nổi và 4 tầng hầm, dự án được thiết kế sang trọng và hiện đại. Hệ thống điều hòa không khí trung tâm VRV sử dụng máy lạnh Chiller thương hiệu York, đảm bảo hiệu suất và tính thẩm mỹ cao. Việc lựa chọn phương án thiết kế phải đáp ứng các tiêu chí khắt khe về thẩm mỹ và hiệu quả sử dụng. Đồ án này sẽ tập trung vào việc tính toán hệ thống ACMV và xây dựng mô hình 3D bằng phần mềm Revit, nhằm đảm bảo tính chính xác và hiệu quả trong quá trình thi công.

1.1 Giới thiệu về công trình

BRG Tower là một trong những dự án văn phòng cho thuê nổi bật tại Hà Nội. Với diện tích xây dựng 2.362,3m2 và tổng diện tích sàn 22.166,51m2, dự án không chỉ đáp ứng nhu cầu văn phòng mà còn tạo ra không gian làm việc tiện nghi cho người sử dụng. Hệ thống điều hòa không khí được thiết kế để đảm bảo nhiệt độ và độ ẩm lý tưởng, phục vụ cho các hoạt động văn phòng. Việc lựa chọn thiết bị và công nghệ hiện đại trong thiết kế hệ thống ACMV là rất quan trọng để đảm bảo hiệu suất và tiết kiệm năng lượng.

1.2 Lựa chọn phương án thiết kế

Phương án thiết kế cho BRG Tower được lựa chọn dựa trên các tiêu chí về hiệu suất năng lượng và tính thẩm mỹ. Hệ thống điều hòa không khí được thiết kế với khả năng làm lạnh hiệu quả, sử dụng công nghệ Water Chiller. Các khu vực như hội trường và phòng kỹ thuật được trang bị hệ thống điều hòa cục bộ, đảm bảo sự thoải mái cho người sử dụng. Việc áp dụng các tiêu chuẩn thiết kế hiện hành và công nghệ tiên tiến trong hệ thống ACMV sẽ giúp tối ưu hóa hiệu suất và giảm thiểu chi phí vận hành.

II. Tính toán phụ tải lạnh cho ĐHKK

Tính toán phụ tải lạnh cho hệ thống điều hòa không khí là một bước quan trọng trong thiết kế. Phương pháp Carrier được áp dụng để xác định tải lạnh cho dự án BRG Tower. Các yếu tố như nhiệt độ ngoài trời, độ ẩm và các nguồn nhiệt trong tòa nhà sẽ được xem xét kỹ lưỡng. Việc xác định tải lạnh chính xác sẽ giúp lựa chọn thiết bị phù hợp và đảm bảo hiệu suất hoạt động của hệ thống. Các thông số khí hậu thiết kế cho dự án được xác định dựa trên dữ liệu thực tế và tiêu chuẩn hiện hành, nhằm đảm bảo điều kiện làm việc thoải mái cho người sử dụng.

2.1 Thông số khí hậu thiết kế

Thông số khí hậu thiết kế cho dự án BRG Tower được xác định dựa trên các yếu tố như nhiệt độ và độ ẩm trung bình trong năm. Nhiệt độ cao nhất trung bình tháng 7 là 33,4°C, trong khi độ ẩm tương đối đạt 80,7%. Những thông số này sẽ được sử dụng để tính toán tải lạnh cho hệ thống điều hòa không khí. Việc lựa chọn hệ thống điều hòa không khí cấp 2 với số giờ đảm bảo là 200 (h/năm) sẽ giúp đảm bảo hiệu suất và tính ổn định của hệ thống trong suốt thời gian hoạt động.

2.2 Xác định tải lạnh dự án BRG Tower

Xác định tải lạnh cho dự án BRG Tower được thực hiện bằng phương pháp Carrier, trong đó tổng nhiệt thừa và nhiệt ẩn thừa từ các nguồn nhiệt sẽ được tính toán. Các yếu tố như nhiệt bức xạ qua kính, nhiệt truyền qua vách và mái, cũng như nhiệt tỏa ra từ thiết bị và con người sẽ được xem xét. Việc tính toán này không chỉ giúp xác định năng suất lạnh cần thiết mà còn đảm bảo rằng hệ thống điều hòa không khí hoạt động hiệu quả và tiết kiệm năng lượng.

III. Dựng mô hình 3D hệ thống ACMV bằng phần mềm Revit

Việc dựng mô hình 3D cho hệ thống ACMV bằng phần mềm Revit là một bước quan trọng trong quá trình thiết kế. Mô hình 3D không chỉ giúp hình dung rõ ràng hơn về hệ thống mà còn hỗ trợ trong việc kiểm tra va chạm giữa các hệ thống khác nhau trong tòa nhà. Sử dụng Revit cho phép nhóm thực hiện các điều chỉnh cần thiết để tối ưu hóa thiết kế, từ đó giảm thiểu sai sót và rủi ro trong quá trình thi công. Mô hình 3D cũng sẽ được sử dụng để phối hợp với các bộ phận khác trong dự án, đảm bảo tính đồng bộ và hiệu quả trong công việc.

3.1 BIM và Revit trong xây dựng công trình

BIM (Building Information Modeling) là một công nghệ tiên tiến trong xây dựng, cho phép tạo ra mô hình 3D chi tiết cho các hệ thống trong công trình. Revit là phần mềm phổ biến được sử dụng để thực hiện BIM, giúp các kỹ sư và kiến trúc sư phối hợp hiệu quả hơn trong thiết kế. Việc áp dụng BIM trong dự án BRG Tower sẽ giúp tối ưu hóa quy trình thiết kế và thi công, đồng thời nâng cao chất lượng công trình. Mô hình 3D sẽ cung cấp thông tin chi tiết về các hệ thống ACMV, từ đó hỗ trợ trong việc lập kế hoạch và quản lý dự án.

3.2 Triển khai mặt bằng hệ thống ACMV trên phần mềm Revit

Triển khai mặt bằng hệ thống ACMV trên phần mềm Revit bao gồm việc xác định vị trí và kích thước của các thiết bị như Chiller, AHU, và các đường ống gió. Quá trình này yêu cầu sự chính xác cao để đảm bảo rằng tất cả các thành phần của hệ thống được bố trí hợp lý và hiệu quả. Mô hình 3D sẽ giúp kiểm tra các yếu tố như khoảng cách giữa các thiết bị, khả năng tiếp cận và bảo trì, từ đó đảm bảo rằng hệ thống hoạt động ổn định và hiệu quả trong suốt thời gian sử dụng.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Trong kỹ thuật xây dựng và cơ điện công trình hiện đại, hệ thống sưởi, thông gió và điều hòa không khí kết hợp cơ khí (ACMV) đóng vai trò then chốt trong việc duy trì điều kiện vi khí hậu tiện nghi cho con người, đồng thời đáp ứng các tiêu chuẩn nghiêm ngặt về an toàn phòng cháy chữa cháy. Đồ án tốt nghiệp "Tính toán, kiểm tra hệ thống ACMV và dựng mô hình trên Revit cho tòa nhà văn phòng BRG Tower" do nhóm sinh viên Nguyễn Hữu Trọng, Dương Tấn Trung và Cao Vĩ thực hiện dưới sự hướng dẫn của GVC. ThS. Lại Hoài Nam tại Khoa Cơ khí Động lực, Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (khóa 2020–2024, bảo vệ tháng 07/2024).

Dự án nghiên cứu là tòa nhà văn phòng BRG Tower, tọa lạc tại số 198 Trần Quang Khải, phường Lý Thái Tổ, quận Hoàn Kiếm, thành phố Hà Nội, do Công ty TNHH Du lịch và Thương mại Hoàng Ngân làm chủ đầu tư. Đây là tổ hợp văn phòng cho thuê, trung tâm thương mại và dịch vụ đạt tiêu chuẩn văn phòng hạng A. Công trình có quy mô gồm 25 tầng (21 tầng nổi và 4 tầng hầm), hướng chính của tòa nhà là hướng Đông. Diện tích khu đất xây dựng là 2.362,3 m², tổng diện tích sàn xây dựng phần nổi là 22.166,51 m² và diện tích sàn xây dựng khối tầng hầm là hơn 9.000 m².

Nhằm kiểm tra tính chính xác của hồ sơ thiết kế kỹ thuật và tối ưu hóa giải pháp thi công, đồ án xác định 5 nhiệm vụ nghiên cứu cụ thể:

1. Tính toán và kiểm tra phụ tải lạnh theo phương pháp giải tích Carrier, đồng thời sử dụng phần mềm chuyên ngành Trace 700 để so sánh, đối chiếu với dữ liệu thiết kế ban đầu của công trình.
2. Kiểm tra và phân tích sơ đồ điều hòa không khí, tính toán kiểm tra các thiết bị lạnh chính bao gồm: máy làm lạnh nước (Water Chiller), khối xử lý không khí sơ cấp (PAU), khối xử lý không khí (AHU), tháp giải nhiệt và hệ thống bơm nước tuần hoàn.
3. Kiểm tra kích thước đường ống gió và tổn thất áp suất theo phương pháp lý thuyết kết hợp phần mềm chuyên dụng.
4. Tính toán và kiểm tra các hệ thống thông gió phụ trợ và an toàn: thông gió hút thải tầng hầm, hệ thống hút khói hành lang và hệ thống tạo áp cầu thang bộ thoát hiểm.
5. Dựng mô hình thông tin công trình 3D cho toàn bộ hệ thống ACMV bằng phần mềm Autodesk Revit, tiến hành kiểm soát va chạm giữa hệ thống cơ điện với kết cấu và kiến trúc.

Phạm vi nghiên cứu bao quát toàn bộ 21 tầng nổi và 4 tầng hầm của công trình BRG Tower, ứng dụng các dữ liệu khí tượng thực tế tại khu vực Hà Nội.

---

Cơ sở lý thuyết và phương pháp tính toán

Nghiên cứu áp dụng các lý thuyết nhiệt kỹ thuật, truyền nhiệt và nhiệt động học không khí ẩm kết hợp hệ thống quy chuẩn, tiêu chuẩn kỹ thuật Việt Nam và quốc tế:

• Phương pháp cân bằng nhiệt Carrier: Năng suất lạnh $Q_0$ được xác định dựa trên nguyên lý cân bằng nhiệt, phân tách riêng biệt giữa tổng nhiệt hiện thừa ($Q_{ht}$) và tổng nhiệt ẩn thừa ($Q_{at}$): $Q_0 = \sum Q_{ht} + \sum Q_{at}$. Các thành phần tải nhiệt bao gồm: nhiệt bức xạ qua kính ($Q_{11}$), nhiệt truyền qua kết cấu bao che gồm mái ($Q_{21}$), vách/tường/cửa ($Q_{22}$), nền/sàn ($Q_{23}$), nhiệt tỏa từ đèn chiếu sáng ($Q_{31}$), nhiệt tỏa từ máy móc thiết bị ($Q_{32}$), nhiệt hiện và nhiệt ẩn do người tỏa ra ($Q_{4h}, Q_{4â}$), nhiệt do gió tươi đưa vào ($Q_{hN}, Q_{âN}$), nhiệt do gió rò lọt qua khe cửa ($Q_{5h}, Q_{5â}$) và các tổn thất phụ trợ.
• Tiêu chuẩn và quy chuẩn áp dụng: Tiêu chuẩn ASHRAE Standard 62.1-2010 về lưu lượng thông gió và cấp khí tươi ($R_p = 2,5\text{ l/s/người}$, $R_a = 0,3\text{ l/s/m}^2$ cho khối văn phòng); Quy chuẩn kỹ thuật Quốc gia QCVN 06 về an toàn cháy cho nhà và công trình; tiêu chuẩn AIRAH về giới hạn vận tốc gió trong đường ống; các tài liệu hướng dẫn thiết kế ĐHKK của tác giả Nguyễn Đức Lợi.
• Thông số vi khí hậu tính toán:
  • Ngoài trời (mùa hè tại Hà Nội): Tọa độ địa lý từ 20°53' đến 21°23' vĩ độ Bắc, độ cao trung bình 5–20 m so với mực nước biển (hệ số ảnh hưởng độ cao $\varepsilon_c = 1$). Thiết kế hệ thống cấp 2 với 200 giờ đảm bảo/năm, hệ số $K_{bd} = 0,977$. Nhiệt độ bầu khô $t_N = 33,4^\circ\text{C}$, độ ẩm tương đối $\varphi_N = 80,7%$, dung ẩm $d_N = 26,704\text{ g/kg kkk}$.
  • Trong nhà: Văn phòng hạng A duy trì nhiệt độ $t_T = 24^\circ\text{C}$ (hoặc dải 22–23 ± 1°C), dung ẩm $d_T = 11,237\text{ g/kg kkk}$, vận tốc gió tiện nghi 0,4–0,5 m/s.

Phương pháp nghiên cứu thực tế gồm:

• Phương pháp giải tích: Tính toán từng phòng bằng các công thức giải tích Carrier trên bảng tính số liệu kết hợp tra đồ thị không khí ẩm $t-d$.
• Phương pháp mô phỏng số: Ứng dụng phần mềm Trace 700 của hãng Trane để nhập thông số khí hậu trạm Hà Nội, cấu trúc tường kính, biểu đồ tải nội vi và xuất kết quả phụ tải lạnh đối chứng.
• Phương pháp tính toán thủy lực ống gió: Kết hợp công thức giải tích với phần mềm DuctChecker và DuctFitting để xác định trở lực ma sát dọc đường và tổn thất cục bộ qua các phụ kiện co, cút theo dữ liệu ASHRAE.
• Phương pháp mô hình hóa thông tin công trình (BIM): Triển khai mô hình 3D trên nền tảng Autodesk Revit từ bản vẽ CAD thiết kế kỹ thuật.

---

Thiết kế và triển khai hệ thống kỹ thuật

Đồ án triển khai các giải pháp thiết kế kỹ thuật cụ thể cho hệ thống ACMV của tòa nhà BRG Tower:

• Kiến trúc hệ thống làm lạnh trung tâm:
  • Tòa nhà sử dụng hệ thống máy làm lạnh nước (Water Chiller) giải nhiệt bằng nước, thương hiệu York (xuất xứ Mỹ), cụm máy được bố trí lắp đặt tại tầng hầm 4.
  • Hệ thống tháp giải nhiệt hở được lắp đặt trên tầng Tum của công trình, kết nối với bình ngưng Chiller qua tuyến ống nước giải nhiệt cấp và hồi.
  • Khối hội trường lớn tại tầng 2 yêu cầu năng suất lạnh và lưu lượng gió lớn nên sử dụng cụm xử lý không khí AHU hoạt động theo sơ đồ tuần hoàn 1 cấp.
  • Các khu vực văn phòng tiêu chuẩn sử dụng dàn lạnh FCU kết hợp trần treo la phông; không khí tươi được xử lý tập trung bằng các thiết bị PAU đặt tại tầng kỹ thuật (tầng 12) trước khi cấp vào từng khu vực.
  • Các phòng máy chủ (server), phòng kỹ thuật điện vận hành liên tục 24/24 giờ sử dụng máy điều hòa không khí cục bộ độc lập với dàn nóng treo vách ngoài.
• Hệ thống thông gió cơ khí và phòng cháy chữa cháy:
  • Hút thải vệ sinh: Các trục ống đứng kết hợp quạt hút thải (EAF-T12-02) thu gom khí thải từ các phòng vệ sinh từ tầng 1 đến tầng 12 xả ra ngoài.
  • Thông gió hầm xe: Tuyến ống gió hút khí thải và cấp khí tươi cơ khí cho toàn bộ 4 tầng hầm (hầm 1 đến hầm 4), kiểm soát nồng độ khí độc phát thải từ phương tiện giao thông.
  • Hút khói hành lang: Trục quạt hút khói SEF-R-01 hút khói cưỡng bức tại hành lang các tầng khi có sự cố hỏa hoạn và thải lên đỉnh mái.
  • Tạo áp cầu thang bộ: Hệ thống quạt tạo áp SPF-M-01 cấp không khí vào buồng thang thoát hiểm loại N2 và N3 (từ tầng 2 đến tầng 21), duy trì mức chênh áp dương ngăn khói xâm nhập khi đóng cửa và đảm bảo vận tốc gió khi mở cửa.
• Triển khai mô hình BIM/Revit:
  • Thiết lập mô hình không gian 3D hoàn chỉnh cho mạng lưới đường ống gió, ống cấp hồi nước lạnh Chiller, nước ngưng, tháp giải nhiệt và thiết bị đầu cuối.
  • Quản lý bản vẽ phối hợp (Combine) tổng thể các tầng, trích xuất mặt bằng chi tiết trần tầng 21, phòng máy Chiller tầng hầm 4, trạm PAU tầng 12 và tháp giải nhiệt tầng Tum.
  • Thực hiện phát hiện va chạm không gian (Clash Detection), xử lý giao cắt giữa tuyến ống gió kích thước lớn với dầm kết cấu và hệ thống đường ống kỹ thuật khác.

---

Nội dung chính theo từng chương

Chương 1. Tổng quan về công trình

Chương này giới thiệu tổng thể dự án BRG Tower tại số 198 Trần Quang Khải, Hà Nội với quy mô 21 tầng nổi, 4 tầng hầm, diện tích khu đất 2.362,3 m² và diện tích sàn xây dựng 22.166,51 m². Nhóm tác giả phân tích đặc điểm công trình văn phòng hạng A, hướng Đông, từ đó đưa ra lựa chọn phương án thiết kế hệ thống Water Chiller York đặt tại hầm 4, kết hợp khối AHU cho hội trường, PAU tầng 12, dàn lạnh FCU văn phòng và hệ thống điều hòa cục bộ 24/24 cho phòng kỹ thuật. Đồng thời, chương 1 xác lập 5 phạm vi và nhiệm vụ tính toán kiểm tra của đề tài.

Chương 2. Tính toán phụ tải lạnh cho ĐHKK

Chương 2 trình bày chi tiết phương pháp tính toán tải nhiệt Carrier cho toàn bộ các không gian chức năng. Tác giả khảo sát các khía cạnh vật lý: kết cấu tường vữa gạch dày 220 mm ($k_t = 1,86\text{ W/m}^2\text{K}$), trần thạch cao la phông ($k = 1,58\text{ W/m}^2\text{K}$), kính calorex xanh 6 mm ($\alpha_k = 0,75; \rho_k = 0,05; \tau_k = 0,2; \varepsilon_m = 0,57$) có rèm sáng màu ($\varepsilon_r = 0,65$), sàn bê tông lót thảm ($k = 1,27\text{ W/m}^2\text{K}$). Sau khi tính toán chi tiết 6 thành phần tải nhiệt ($Q_1$ đến $Q_5$), tác giả tổng hợp phụ tải lạnh cho từng phòng thuộc các tầng hầm và tầng nổi (ví dụ: Kho tài liệu BRG tầng B2 đạt 32,34 kW; Sàn giao dịch tầng 1 đạt 55,11 kW; Hội trường tầng 2 đạt 180,11 kW).

Chương 3. Thành lập và tính toán sơ đồ ĐHKK

Chương 3 thiết lập sơ đồ điều hòa không khí tuần hoàn 1 cấp và phân tích trạng thái không khí ẩm trên đồ thị $t-d$. Tác giả tính toán các hệ số: hệ số nhiệt hiện phòng (RSHF), hệ số nhiệt hiện tổng (GSHF), hệ số đi vòng của dàn lạnh ($\varepsilon_{BF}$), hệ số nhiệt hiệu dụng (ESHF) và lưu lượng không khí qua dàn lạnh. Đồng thời, chương này trình bày việc thiết lập mô hình tính toán tải trên phần mềm Trace 700 thông qua việc tạo lập Template vi khí hậu, tải nội vi, vỏ bao che và xuất kết quả đối chứng với phương pháp Carrier.

Chương 4. Kiểm tra máy và thiết bị hệ thống ĐHKK

Chương 4 thực hiện tính kiểm tra chu trình lạnh có quá nhiệt, quá lạnh và xác định thông số các điểm nút áp suất, nhiệt độ, enthalpy. Dựa trên phụ tải tổng, nhóm tính kiểm tra công suất cụm máy làm lạnh Water Chiller, thiết bị xử lý khí tươi PAU, khối AHU hội trường tầng 2, tháp giải nhiệt hở trên tầng Tum, lưu lượng đường ống góp phân phối nước lạnh và cột áp hệ thống bơm nước giải nhiệt, bơm nước lạnh.

Chương 5. Kiểm tra hệ thống thông gió

Chương 5 tập trung tính toán kiểm tra mạng lưới đường ống gió hút khí thải khu vệ sinh (toilet) từ tầng 1 đến tầng 12. Tác giả xác định lưu lượng hút thải Zone 1 theo tiêu chuẩn, kiểm tra kích thước tiết diện từng đoạn ống gió và ứng dụng phần mềm DuctChecker, DuctFitting để xác định tổn thất áp suất ma sát, tổn thất áp suất cục bộ qua các co, cút, từ đó tính toán tổng trở lực của trục quạt hút thải EAF-T12-02.

Chương 6. Tính toán kiểm tra hệ thống thông gió hầm xe

Nội dung chương 6 trình bày tính toán hệ thống thông gió cưỡng bức cho 4 tầng hầm xe (hầm 1 đến hầm 4). Dựa trên thể tích hầm và bội số trao đổi không khí (ACH), tác giả tính toán lưu lượng gió thải cần hút và lưu lượng gió tươi cần cấp bù, xác định kích thước các tuyến ống gió tôn mạ kẽm và kiểm tra trở lực khí động của mạng lưới phân phối gió hầm.

Chương 7. Tính toán kiểm tra hệ thống hút khói hành lang

Chương 7 giải quyết bài toán an toàn PCCC cho các tầng nổi. Tác giả nêu rõ mục đích, yêu cầu kỹ thuật và nguyên lý hoạt động của hệ thống hút khói sự cố hành lang; tính toán lưu lượng khói sinh ra ở đám cháy tính toán theo diện tích hành lang; xác định kích thước ống dẫn khói chịu nhiệt và tính kiểm tra cột áp quạt hút khói SEF-R-01 đẩy khói thoát lên tầng mái.

Chương 8. Tính toán kiểm tra hệ thống tạo áp cầu thang

Chương 8 tính toán hệ thống tạo áp dương cho buồng thang bộ thoát hiểm loại N2 và N3 từ tầng 2 đến tầng 21 nhằm ngăn ngừa khí độc và khói tràn vào lối thoát nạn. Nhóm tính toán hai chế độ: lưu lượng khí rò rọt qua khe cửa khi tất cả các cửa đóng kín và lưu lượng thoát qua các cửa khi mở cửa đồng thời theo quy chuẩn; lựa chọn lưu lượng quạt tạo áp và kiểm tra tổng tổn thất áp suất đường ống cho trục quạt SPF-M-01.

Chương 9. Dựng mô hình ĐHKK – TG bằng phần mềm Revit

Chương cuối cùng trình bày quá trình triển khai mô hình BIM (Building Information Modeling) cho hệ thống ACMV bằng phần mềm Autodesk Revit. Nhóm xây dựng mặt bằng tổng thể 3D, chi tiết hóa mạng lưới đường ống gió, ống nước Chiller tại phòng máy hầm 4, trần kỹ thuật tầng 21, trạm tháp giải nhiệt tầng Tum và thực hiện kiểm tra va chạm (Combine) với mô hình kiến trúc, kết cấu để đề xuất hiệu chỉnh thiết kế thi công.

---

Kết quả và đóng góp

Nghiên cứu đạt được các kết quả định lượng cụ thể thông qua bảng tính giải tích và kiểm tra mô phỏng:

Tầng	Khu vực phòng	Bức xạ kính $Q_1$ (W)	Bao che $Q_2$ (W)	Đèn, máy $Q_3$ (W)	Người $Q_4$ (W)	Gió tươi $Q_N$ (W)	Gió lọt $Q_5$ (W)	Tổng tải lạnh $Q_t$ (kW)
Hầm B2	Phòng nghiệp vụ	0	1.586,86	1.162,90	3.690,00	5.371,19	1.882,75	13,69
Hầm B2	Kho tài liệu BRG	0	4.172,60	3.743,52	6.150,00	13.568,90	4.700,58	32,34
Hầm B1	Phòng nghiệp vụ	0	2.898,75	1.038,27	2.460,00	3.572,70	1.699,91	9,67
Tầng 1	Sàn giao dịch	9.585,80	9.995,60	9.258,27	4.551,00	8.502,18	13.218,70	55,11
Tầng 1	Sảnh chính 1	5.676,60	8.384,70	2.157,92	1.968,00	5.034,40	11.805,60	35,03
Tầng 2	Phòng họp 2	4.618,40	4.749,90	986,40	3.321,00	5.272,62	6.301,10	25,25
Tầng 2	Hội trường (dùng AHU)	21.844,70	16.050,50	4.775,94	30.517,90	88.291,70	18.629,10	180,11
Tầng 3	Phòng lãnh đạo 1	1.361,59	1.005,70	331,94	246,00	608,53	772,30	4,33
Tầng 3	Phòng lãnh đạo 2	846,90	584,30	303,13	369,00	725,05	705,50	3,53

Các kết quả và đóng góp kỹ thuật chính của đồ án bao gồm:

• Kiểm định phụ tải và thiết bị: Xác định độ tin cậy và sai lệch giữa phương pháp giải tích Carrier với phần mềm Trace 700; khẳng định cấu hình máy làm lạnh Water Chiller York, các khối xử lý không khí AHU, PAU và tháp giải nhiệt được lựa chọn trong thiết kế ban đầu là phù hợp với công suất phụ tải thực tế.
• Tính toán hệ thống khí động: Xác định chính xác tổn thất áp suất trên các trục quạt quan trọng của tòa nhà: quạt hút thải trục đứng EAF-T12-02 (tầng 1–12), quạt hút khói hành lang SEF-R-01 (tầng 1 lên mái) và quạt tạo áp buồng thang bộ SPF-M-01 (tầng 2 lên mái), đảm bảo quạt hoạt động đúng điểm làm việc yêu cầu.
• Đóng góp ứng dụng mô hình BIM: Việc số hóa bản vẽ thiết kế 2D sang mô hình 3D trên Autodesk Revit giúp trực quan hóa toàn bộ hệ thống cơ điện trong không gian chật hẹp của trần kỹ thuật và phòng máy Chiller hầm 4, phát hiện và loại bỏ các điểm va chạm vật lý trước khi bước vào giai đoạn thi công lắp đặt tại công trường.

---

Hạn chế và hướng nghiên cứu tiếp

• Hạn chế:
  • Đồ án chủ yếu tập trung tính toán kiểm tra phụ tải lạnh ở chế độ thiết kế cực đại mùa hè ($t_N = 33,4^\circ\text{C}$), chưa mở rộng đánh giá phụ tải biến thiên theo từng thời điểm trong ngày hoặc các chế độ vận hành mùa đông/chuyển mùa.
  • Quá trình tính toán đường ống gió và khói dừng lại ở các công thức thực nghiệm và phần mềm kiểm tra 1D (DuctChecker, DuctFitting), chưa thực hiện mô phỏng trường dòng chảy và nhiệt độ chi tiết dạng động lực học chất lưu (CFD) trong các không gian lớn như hội trường và tầng hầm.
• Hướng nghiên cứu tiếp:
  • Ứng dụng mô phỏng năng lượng động theo thời gian thực (Dynamic Energy Simulation) trong suốt chu kỳ năm để tối ưu hóa chiến lược vận hành cụm Chiller và giảm thiểu tiêu thụ điện năng.
  • Ứng dụng công cụ mô phỏng CFD để kiểm tra phân bố vận tốc gió, nhiệt độ vi khí hậu trong hội trường tầng 2 và khảo sát quỹ đạo lan truyền khói trong hầm xe khi xảy ra sự cố cháy.
  • Tích hợp mô hình Revit vào quy trình quản lý vận hành công trình (BIM 7D) kết nối với hệ thống điều khiển quản lý tòa nhà (BMS).

---

Giá trị tham khảo

Tài liệu đồ án mang lại giá trị thực tiễn cho nhiều đối tượng:

• Sinh viên ngành Kỹ thuật Nhiệt, Điện lạnh, Cơ điện công trình (MEP): Là tài liệu tham khảo hoàn chỉnh về quy trình tính toán phụ tải lạnh công trình văn phòng cao tầng hạng A bằng cả hai phương pháp Carrier và Trace 700.
• Kỹ sư thiết kế HVAC và tư vấn giám sát: Cung cấp phương pháp tính toán chi tiết, có hệ thống đối với các hạng mục an toàn PCCC chuyên ngành thông gió như: hệ thống tạo áp cầu thang bộ thoát hiểm (buồng thang N2, N3) và hệ thống hút khói hành lang tuân thủ QCVN 06.
• Người nghiên cứu ứng dụng BIM/Revit: Tham khảo quy trình mô hình hóa thiết bị phòng máy Chiller ngầm, cách quản lý bản vẽ Combine và kỹ thuật kiểm soát va chạm không gian giữa hệ thống ống gió kích thước lớn với kết cấu công trình.

---

Câu hỏi thường gặp

1. Công trình BRG Tower có đặc điểm quy mô kiến trúc như thế nào và áp dụng giải pháp điều hòa không khí chính nào?
Tòa nhà có quy mô 25 tầng (gồm 21 tầng nổi và 4 tầng hầm), hướng chính là hướng Đông, diện tích sàn xây dựng phần nổi đạt 22.166,51 m². Giải pháp điều hòa không khí chính là hệ thống Water Chiller giải nhiệt nước thương hiệu York đặt tại tầng hầm 4, kết hợp tháp giải nhiệt tại tầng Tum, cụm AHU riêng cho phòng hội trường tầng 2, trạm PAU xử lý khí tươi tại tầng 12, dàn lạnh FCU cho khối văn phòng và điều hòa cục bộ 24/24 cho các phòng kỹ thuật.

2. Thông số khí hậu thiết kế ngoài trời và trong nhà vào mùa hè được nhóm tác giả xác lập là bao nhiêu?
Thông số ngoài trời mùa hè tại trạm Hà Nội được chọn theo cấp điều hòa cấp 2 ($K_{bd} = 0,977$, 200 giờ đảm bảo/năm) với nhiệt độ bầu khô $t_N = 33,4^\circ\text{C}$, độ ẩm tương đối $\varphi_N = 80,7%$, dung ẩm $d_N = 26,704\text{ g/kg kkk}$. Thông số tính toán tiện nghi trong nhà cho văn phòng hạng A là nhiệt độ $t_T = 24^\circ\text{C}$ và dung ẩm $d_T = 11,237\text{ g/kg kkk}$.

3. Đặc tính kết cấu bao che của tòa nhà ảnh hưởng như thế nào đến tính toán bức xạ nhiệt qua kính?
Tòa nhà BRG Tower sử dụng kính calorex màu xanh dày 6 mm có hệ số kính $\varepsilon_m = 0,57$, hệ số hấp thụ $\alpha_k = 0,75$, phản xạ $\rho_k = 0,05$, xuyên qua $\tau_k = 0,2$, kết hợp rèm che màu sáng bên trong có hệ số bức xạ $\varepsilon_r = 0,65$. Do công trình nằm ở độ cao 5–20 m so với mực nước biển nên hệ số ảnh hưởng độ cao được chọn bằng 1 ($\varepsilon_c = 1$).

4. Các trục quạt thông gió, tạo áp và hút khói chính trong đồ án mang ký hiệu gì và phục vụ khu vực nào?
Trục quạt EAF-T12-02 đảm nhiệm chức năng hút khí thải khu vệ sinh từ tầng 1 đến tầng 12; trục quạt SEF-R-01 phụ trách hút khói hành lang sự cố từ tầng 1 và xả lên đỉnh mái; trục quạt SPF-M-01 đảm nhiệm chức năng cấp khí tạo áp dương cho buồng thang bộ thoát hiểm loại N2 và N3 từ tầng 2 lên đến mái.

5. Ứng dụng của phần mềm Autodesk Revit trong đồ án giải quyết vấn đề kỹ thuật gì?
Phần mềm Autodesk Revit được sử dụng để xây dựng mô hình thông tin công trình (BIM) 3D cho toàn bộ hệ thống cơ điện lạnh (ACMV), triển khai bản vẽ Combine các tầng, bố trí chi tiết thiết bị phòng máy Chiller hầm 4, tầng kỹ thuật 12 và tầng Tum, qua đó phát hiện và giải quyết xung đột không gian (clash detection) giữa hệ thống đường ống gió, ống nước với kết cấu dầm sàn và kiến trúc.

---

Kết luận

Đồ án tốt nghiệp của nhóm tác giả đã giải quyết trọn vẹn bài toán kỹ thuật kiểm tra và mô hình hóa hệ thống ACMV cho tòa nhà văn phòng cao tầng hạng A BRG Tower. Nghiên cứu kết hợp chặt chẽ giữa tính toán lý thuyết truyền thống theo Carrier với các công cụ mô phỏng số hiện đại như Trace 700, DuctChecker, DuctFitting và Autodesk Revit. Kết quả tính toán phụ tải lạnh, kiểm tra thiết bị Chiller, AHU, PAU và các hệ thống thông gió PCCC đã khẳng định tính chính xác của hồ sơ kỹ thuật công trình, đồng thời cung cấp mô hình BIM 3D trực quan phục vụ hiệu quả cho công tác thi công thực tế.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. TỔNG QUAN VỀ CÔNG TRÌNH 1. Giới thiệu về công trình BRG Tower là dự án thuộc tổ hợp văn phòng cho thuê, trung tâm dịch vụ và thương mại tọa lạc tại vị trí đắc địa 198 Trần Quang Khải, phường Lý Thái Tổ quận Hoàn Kiếm, Hà Nội, Chủ đầu tư là công ty TNHH Du lịch và thương mại Hoàng Ngân. Dự án là tòa nhà văn phòng hạng A được thiết kế sang trọng và đẳng cấp có quy mô 25 tầng với 21 tầng nổi và 4 tầng hầm với diện tích khu đẩt xây dựng công trình là 2.362,3m2, tổng diện tích sàn xây dựng (không gồm tầng hầm) là 22.166,51 m2 và tổng diện tích sàn xây dựng tầng hầm là 9.

Phối cảnh tổng quan dụ án BRG Tower ❖ Thông tin cơ bản dự án - Mô hình dự án: Tòa nhà văn phòng - Vị trí: 198 Trần Quang Khải, quận Hoàn Kiếm, Hà Nội - Số tầng: 21 tầng nổi và 4 tầng hầm - Hướng tòa nhà: Hướng Đông 1 - Hạng văn phòng: Hạng A - Hệ thống điều hòa trung tâm VRV: Máy lạnh Chiller thương hiệu York, xuất xứ từ Mỹ. Lựa chọn phương án thiết kế BRG là dự án tòa nhà văn phòng hạng A có thiết kế sang trọng và trang bị hệ thống hiện đại nên đòi hỏi tính thẩm mỹ vô cùng cao. Là tổ hợp văn phòng cho thuê sử dụng hệ thống Water Chiller giải nhiệt nước và được đặt ở tầng hầm. Khu vực hội trường có sức chứa lớn được sử dụng AHU.

Những khu vực phòng kỹ thuật, phòng máy sử dụng hệ thống điều hòa cục bộ 24/24 và các dàn nóng được đặt ở các tường ngoài xung quanh. Phạm vi đề tài Đề bài yêu cầu tính toán các hạng mục của hệ thống điều hòa không khí và thông gió trong tòa nhà, phù hợp với chuyên ngành Công nghệ Kỹ thuật Nhiệt. Trong thời gian thực hiện đề tài, nhóm sẽ hoàn thành các nhiệm vụ sau: - Tính toán và kiểm tra phụ tải lạnh theo phương pháp Carrier, sử dụng phần mềm Trace 700 và so sánh với dữ liệu thiết kế của công trình. - Kiểm tra và phân tích sơ đồ điều hòa không khí (ĐHKK), tính toán các thiết bị lạnh (Chiller, PAU, AHU, tháp giải nhiệt và bơm).

- Kiểm tra kích thước đường ống gió và tổn thất áp suất bằng phương pháp lý thuyết. - Tính toán và kiểm tra hệ thống thông gió, tạo áp và hút khói so với công trình. - Dựng mô hình 3D của hệ thống ACMV bằng phần mềm Revit. TÍNH TOÁN PHỤ TẢI LẠNH CHO ĐHKK 2.

Thông số khí hậu thiết kế cho dự án BRG Tower 2. Thông số thiết kế khí hậu ngoài trời Lựa chọn hệ thống điều hòa không khí cấp 2 cho công trình BRG Tower với số giờ đảm bảo là 200 (h/năm) và hệ số Kbd = 0,977 - thường dùng cho các công trình khách sạn, văn phòng, nhà ở,.3 - Nhiệt độ không khí cao nhất trung bình tháng và năm (oC) tương ứng với trạm Hà Nội xác định tháng 7 có nhiệt độ cao nhất là 33,4oC và tra bảng A.10 - Độ ẩm tương đối của không khí trung bình tháng và năm (%) tương ứng tháng 7, xác định được độ ẩm Hà Nội là 80,7%. Kết hợp sử dụng đồ thị không khí ẩm tra được các giá trị như bảng 2. Thông số thiết kế ngoài nhà vào mùa hè Nhiệt độ Độ ẩm Nhiệt độ Nhiệt độ Enthalpy Dung ẩm dN bầu khô tương đối đọng sương bầu ướt 𝐼𝑁 (𝑘𝐽/𝑘𝑔)) (g/kg.

Thông số thiết kế trong nhà Dựa vào tài liệu [3], (lục phụ A trang 46), ta có được bảng thông số như sau: Bảng 2. Thông số tính toán của không khí bên trong nhà dùng để thiết kế ĐHKK đảm bảo điều kiện tiện nghi [3] Mùa đông Mùa hè Độ ẩm Vận Độ ẩm Vận Thứ tự Trạng thái lao động Nhiệt Nhiệt tương tốc gió tương tốc gió độ oC độ oC đối, % m/s đối, % m/s 1 Nghĩ ngơi tĩnh tại 22-24 70-60 0,1-0,2 25-28 70-60 0,5-0,6 2 Lao động nhẹ 21-23 70-60 0,4-0,5 23-26 70-60 0,8-1 3 Lao động vừa 20-22 70-60 0,8-1 22-25 70-60 1,2-1,5 4 Lao động nặng 18-20 70-60 1,2-1,5 20-23 70-60 2-2,5 Tòa nhà văn phòng thuộc lao động nhẹ, đồng thời vì đây là văn phòng hạng A sẽ có những tiêu chí bắt buộc. Trong đó có đề cập đến công suất của hệ thống điều hòa thông gió: làm lạnh cho phòng server 24/24. Nhiệt độ của khu vực văn phòng từ 22-23 oC ± 1 oC [4].

Dựa vào đồ thị không khí ẩm t-d, ta xác định được các thông số thiết kế trong nhà như bảng 2. Thông số thiết kế trong nhà Nhiệt độ Độ ẩm Dung ẩm dT Nhiệt độ Nhiệt độ Enthalpy đọng sương bầu ướt bầu khô tương đối (g/kg. Xác định tải lạnh dự án BRG Tower bằng phương pháp Carrier Chức năng chính của ĐHKK là duy trì các điều kiện vi khí hậu mang lại sự thoải mái cho con người. Trước khi ước tính tải cần thực hiện khảo sát toàn diện để đảm bảo đánh giá chính sát các thành phần của tải trọng, nếu được nghiên cứu cẩn thận thì việc lựa chọn thiết bị và thiết kế hệ thống sẽ tiết kiệm chi phí và vận hành hiệu quả.

❖ Khảo sát đặc điểm công trình [5] Các khía cạnh vật lý sau đây được xem xét: + Định hướng vị trí công trình – vị trí không gian điều hòa. + Xác định công năng của không gian điều hòa. + Kích thước vật lý của không gian điều hòa (chiều dài, chiều rộng, chiều cao). + Chiều cao trần – chiều cao từ sàn đến trần, khoảng cách giữa trần treo và dầm.

+ Vật liệu xây dựng – Vật liệu và độ dày của tường, mái, trần, sàn, vách ngăn cũng như vị trí tương đối của chúng trong kết cấu. + Các điều kiện xung quanh – Màu sắc bên ngoài của tường và mái được che bởi công trình lân cận hoặc có ánh sáng chiếu vào. Các không gian xung quanh của phòng có điều hòa không được điều hòa, tầng trên mặt đất,. + Cửa sổ - Kích thước và vị trí, khung cửa bằng gỗ hoặc kim loại.

+ Cửa – Vị trí, loại, kích thước. + Con người – Số lượng, thời gian cư trú, tính chất hoạt động. + Chiếu sáng - Loại đèn sợi đốt, huỳnh quang, đôi khi ước lượng công suất trên cơ sở Watts trên m2 sàn do thiếu thông tin chính xác. + Thiết bị, máy móc, thiết bị điện tử - Vị trí, công suất định mức.

4 ❖ Xác định phụ tải lạnh bằng phương pháp Carrier Phương pháp Carrier được sử dụng để tính toán cân bằng nhiệt cho toàn bộ dự án. Phương pháp này khác phương pháp truyền thống ở cách xác định năng suất lạnh Q0 bằng cách tính riêng tổng nhiệt thừa (Qht) và tổng ẩn thừa (Qat) từ mọi nguồn nhiệt tỏa và thẩm thấu tác động vào phòng điều hòa: Q0 =∑ Qht + ∑ Qat Nhiệt tổn thất do bức xạ mặt trời - Q1, kết cấu bao che - Q2, nhiệt tỏa Q3 chỉ có nhiệt hiện. Nhiệt tỏa từ người, gió tươi và gió lọt gồm hai thành phần: nhiệt hiện và nhiệt ẩn. Sơ đồ tính các nguồn nhiệt hiện và nhiệt ẩn chính theo [1] Trong đó: Q0 – Năng suất lạnh Qt – Tổng nhiệt thừa Qht – Nhiệt hiện thừa Qat – Nhiệt ẩn thừa Q1 – Nhiệt tổn thất do bức xạ Q2 – Nhiệt tổn thất qua bao che Q3 – Nhiệt tổn thất do thiết bị tỏa nhiệt Q4 – Nhiệt tổn thất do người QN – Nhiệt tổn thất do gió tươi mang vào 5 Q5 – Nhiệt tổn thất do gió lọt vào Q6 – Các nguồn nhiệt khác 2.

Nhiệt bức xạ qua kính Q11 Lượng nhiệt mặt trời chiếu qua kính phụ thuộc chủ yếu vào đặc tính phản xạ của kính và góc mà tia nắng chiếu vào bề mặt kính. Cửa kính có kết cấu hai hoặc ba lớp kính có tác dụng trong việc giảm sự truyền nhiệt bằng dẫn nhiệt. Theo tài liệu [1] trang 142 thì nhiệt bức xạ qua kính được tính dựa trên biểu thức: ′ 𝑄11 = 𝑛𝑡 .1) Trong đó: nt – hệ số tác dụng tức thời ′ 𝑄11 = 𝐹.2) ′ Với: 𝑄11 – Lượng nhiệt bức xạ tức thời qua kính vào phòng (W) F – Diện tích bề mặt kính cửa sổ có khung thép (𝑚2 ), nếu là khung gỗ lấy bằng 0,85F. 𝑅𝑇 – Nhiệt bức xạ mặt trời qua cửa kính trong phòng, (W/m2) 𝜀𝑐 – Hệ số ảnh hưởng của độ cao so với mặt nước biển, xác định theo công thức: 𝐻 𝜀𝑐 = 1 + .3) 1000 Hà Nội nằm ở vùng châu thổ sông Hồng, có địa hình vừa có đồi, núi nhưng chiếm phần lớn là vùng đồng bằng.

Độ cao trung bình từ 5 – 20 mét so với mực nước biển. Địa hình thấp dần từ Bắc xuống Nam, các đồi núi cao chủ yếu đều tập trung phía Bắc và phía Tây [6]. Mặt đứng của công trình 7 Bảng 2. Hệ số ảnh hưởng độ cao so với mực nước biển Tầng Độ cao so với mực nước biển (m) Hệ số ảnh hưởng độ cao 𝜀𝑐 Tầng 1 15 1,000345 Tầng 2 23,3 1,0005359 Tầng 3 30,3 1,0006969 Tầng 4 34,1 1,0007843 Tầng 5 37,9 1,0008717 Tầng 6 41,7 1,0009591 Tầng 7 45,5 1,0010465 Tầng 8 49,3 1,0011339 Tầng 9 53,1 1,0012213 Tầng 10 56,9 1,0013087 Tầng 11 60,7 1,0013961 Tầng 12 67 1,001541 Tầng 13 73,2 1,0016836 Tầng 14 77 1,001771 Tầng 15 80,8 1,0018584 Tầng 16 84,6 1,0019458 Tầng 17 88,4 1,0020332 Tầng 18 92,2 1,0021206 Tầng 19 96 1,002208 Tầng 20 99,8 1,0022954 Tầng 21 103,6 1,0023828 Tầng Tum 109,9 1,0025277 Tầng mái 112,9 1,0025967 Theo số liệu từ bảng trên do hệ số ảnh hưởng độ cao so với mặt nước biển đối với công trình không đáng kể nên ta chọn  c = 1 𝜀𝑑𝑠 – Hệ số ảnh hưởng của độ chênh nhiệt độ giữa nhiệt độ đọng sương môi trường tính toán với nhiệt độ đọng sương của không khí trên mặt nước biển là 20oC, xác định theo công thức (𝑡𝑠 −20) 𝜀𝑑𝑠 = 1 − × 0,13 (2.4) 10 (29,1 − 20) → 𝜀𝑑𝑠 = 1 − × 0,13 = 0,8817 10 𝜀𝑚𝑚 – Hệ số ảnh hưởng của mây mù.

Chọn khi trời không mây 𝜀𝑚𝑚 = 1 𝜀𝑘ℎ – Hệ số ảnh hưởng của khung. Công trình sử dụng khung kim loại, chọn 𝜀𝑘ℎ = 1,17 8 𝜀𝑚 – Hệ số của kính.3 tài liệu [1] trang 153– Đặc tính bức xạ và hệ số kính của các loại kính 𝜀𝑚. Công trình sử dụng kính calorex, màu xanh 6 mm, chọn 𝜀𝑚 = 0,57 Vì công trình sử dụng kính khác loại cơ bản và rèm che màu bên trong nên RT được thay thế bằng nhiệt bức xạ vào phòng khác kính cơ bản, có công thức sau: ′ 𝑄11 = 𝐹.5) 𝑅𝑇 𝑅𝑁 = 0,88 𝑅𝑁 – Bức xạ mặt trời đến bên ngoài mặt kính.
