Giới thiệu dự án

Hoạt hình hai chiều (2D Animation) đóng vai trò nền tảng trong hệ sinh thái giải trí số, truyền thông và giáo dục hiện đại. Theo báo cáo từ Grand View Research, quy mô thị trường hoạt hình toàn cầu đạt 394,6 tỷ USD vào năm 2022 và dự kiến đạt tốc độ tăng trưởng kép hàng năm (CAGR) 5,2% giai đoạn 2023 - 2030, trong đó phân khúc hoạt hình 2D chiếm hơn 32% thị phần nhờ tính ứng dụng cao trong phim ngắn, quảng cáo kỹ thuật số và trò chơi điện tử.

Tuy nhiên, các quy trình sản xuất hoạt hình truyền thống (Traditional Frame-by-Frame Animation) bộc lộ nhiều điểm nghẽn nghiêm trọng về chi phí nhân sự và thời gian sản xuất. Để sản xuất 01 phút hoạt hình chuẩn điện ảnh ở tốc độ 24 khung hình/giây (fps - frames per second), một họa sĩ diễn hoạt cần vẽ thủ công từ 720 đến 1.440 bản vẽ riêng biệt. Quy trình này khiến chi phí sản xuất bị đội lên cao, đồng thời gây khó khăn lớn trong việc duy trì tính nhất quán về tỉ lệ giải phẫu học và tạo hình nhân vật (Solid Posing) qua từng cảnh quay.

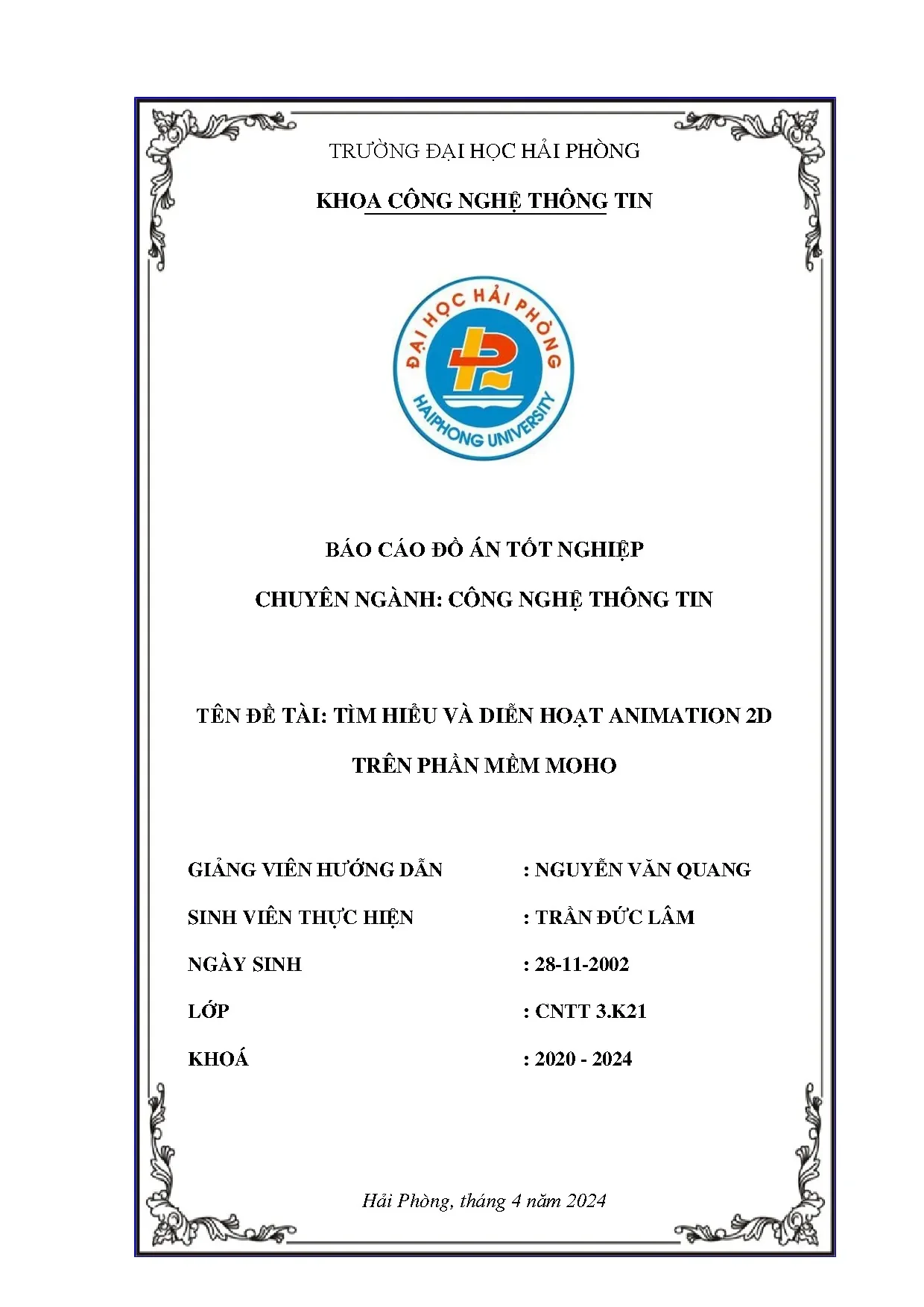

Đồ án tốt nghiệp "Tìm hiểu và diễn hoạt Animation 2D trên phần mềm Moho" do sinh viên Trần Đức Lâm thực hiện dưới sự hướng dẫn của ThS. Nguyễn Văn Quang (Khoa Công nghệ Thông tin, Trường Đại học Hải Phòng) giải quyết bài toán tối ưu hóa quy trình sản xuất hoạt hình 2D thông qua công nghệ Cutout Animation và Skeletal Rigging (gắn xương) trên phần mềm Moho Pro.

+-----------------------------------------------------------------------------+
|                         2D ANIMATION PIPELINE (MOHO)                        |
|                                                                             |
|  [Concept & Script] --> [Vector Character Design] --> [Bone Rigging (IK)]  |
|                                                                    |        |
|  [Final MP4/H.264]  <-- [VFX & Audio Compositing] <-- [12 Disney Principles]|
+-----------------------------------------------------------------------------+

Mục tiêu dự án

  1. Làm chủ công nghệ Vector Rigging: Khai thác triệt để hệ thống công cụ tạo hình (Draw Tools), gán thuộc tính lớp (Layer Tools) và gắn xương động học nghịch (Inverse Kinematics - IK) trong Moho.
  2. Chuẩn hóa quy trình 12 nguyên tắc diễn hoạt: Chuyển hóa 12 nguyên tắc diễn hoạt kinh điển của Disney (Frank Thomas & Ollie Johnston, 1981) thành các tham số timeline và đường cong nội suy toán học (Interpolation Curves).
  3. Thiết kế và diễn hoạt phim ngắn mẫu: Xây dựng tuyến nhân vật Stickman đa sắc màu (Black, Red, Green, Blue, Purple) tương tác trong môi trường làng nghề (Blacksmith/Minecraft aesthetic) với đầy đủ đạo cụ (búa, đe, cào lúa).
  4. Tối ưu hóa hiệu năng sản xuất: Rút ngắn thời gian tạo khung hình trung gian (Inbetweening) bằng kỹ thuật Vector Tweening tự động, đạt chuẩn đầu ra 24 fps, độ phân giải Full HD (1920x1080).

Phạm vi và giới hạn

  • Phạm vi: Ứng dụng kỹ thuật Cutout Vector 2D, Skeletal Rigging, Keyframe Interpolation, thiết lập góc quay Camera (Viễn cảnh, Toàn cảnh, Trung cảnh, Cận cảnh, Đặc tả) và tích hợp âm thanh đa kênh.
  • Giới hạn: Dự án tập trung vào phong cách hoạt họa nhân vật cách điệu (Stylized Stickman), chưa mở rộng sang mô phỏng vật lý chất lỏng phức tạp (Liquid Fluid Dynamics) hoặc tích hợp mô hình 3D đa giác cao (High-poly 3D Meshes).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, đồ án tiến hành đánh giá so sánh các giải pháp phần mềm sản xuất hoạt hình 2D phổ biến trên thị trường:

Tiêu chí Moho Pro 13.5/14 Adobe Animate 2024 Toon Boom Harmony 22 Blender 4.x (Grease Pencil)
Cơ chế hoạt hóa Skeletal Rigging + Smart Bones Frame-by-Frame + Symbols Advanced Node Rigging + FBF Hybrid 2D/3D Vector Rigging
Đường cong học tập Thấp - Trung bình Trung bình Rất cao Cao
Hiệu năng Rigging Rất cao (Tự động tính IK/FK) Cơ bản (Parenting đơn giản) Cao cấp (Hệ thống Node) Cao cấp (Armature modifier)
Yêu cầu phần cứng Nhẹ (4GB - 8GB RAM) Trung bình (8GB - 16GB RAM) Nặng (16GB - 32GB RAM) Nặng (GPU chuyên dụng)
Chi phí bản quyền Mua 1 lần (Perpetual) Thuê bao tháng (SaaS) Thuê bao đắt đỏ Mã nguồn mở (Miễn phí)

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc): Hệ thống xương phân cấp cha - con (Reparent Bone), công cụ biến dạng điểm (Transform Point), các chế độ nội suy Keyframe (Smooth, Linear, Ease In/Out, Bezier, Step, Cycle, Bounce, Elastic), bảo toàn thể tích khi biến dạng (Squash and Stretch).
  • Should Have (Nên có): Tự động hàn điểm (Auto-Weld), tô màu tự động (Auto-Fill/Auto-Stroke), hiệu ứng hạt sấm sét (Lightning VFX), chuyển động cong (Arcs) dựa trên trục quay khớp xương.
  • Could Have (Có thể có): Xoay trục đa chiều (Rotate Layer XY), kịch bản tự động hóa bằng ngôn ngữ Lua Scripting, chuyển động trễ quán tính (Follow Through).
  • Won't Have (Chưa thực hiện): Render thời gian thực Ray-tracing, Lipsync nhận diện giọng nói tự động bằng AI.

Thiết kế hệ thống và cấu trúc dữ liệu

Kiến trúc sản xuất hoạt hình trong Moho được cấu trúc theo mô hình phân cấp Layer dạng cây (Hierarchical Layer Tree), đảm bảo khả năng thừa kế biến đổi hình học (Geometric Transformation Matrix) từ xương gốc (Root Bone) đến các xương nhánh:

[Character_Rig: Bone Layer]
 ├── [Head: Vector Layer]
 │    ├── Path Data: Vector Points (P0, P1, P2...)
 │    └── Fill/Stroke Style: Color RGBA, Line Width
 ├── [Torso: Vector Layer]
 ├── [Arm_Left: Bone Group / Switch Layer]
 ├── [Arm_Right: Bone Group / Switch Layer]
 ├── [Leg_Left: Bone Group]
 ├── [Leg_Right: Bone Group]
 └── [Props: Vector Layer (Hammer, Scythe)]

Dữ liệu chuyển động được lưu trữ dưới dạng các hàm toán học nội suy thời gian. Phương trình đường cong Bezier bậc ba kiểm soát tốc độ biến thiên của Keyframe:

$$B(t) = (1-t)^3 P_0 + 3(1-t)^2 t P_1 + 3(1-t) t^2 P_2 + t^3 P_3, \quad t \in [0, 1]$$

Trong đó $P_0, P_3$ là vị trí tại hai Keyframe liên tiếp; $P_1, P_2$ là các điểm điều khiển tiếp tuyến (Tangent Handles) quyết định gia tốc (Ease In - khởi đầu chậm, Ease Out - kết thúc chậm).

-- Ví dụ mã nguồn Lua Scripting tự động gán thuộc tính Bone trong Moho API
function SetupBoneProperties(moho, boneID, strength, isIKLocked)
    local skel = moho:Skeleton()
    if (skel == nil) then return end

    local bone = skel:Bone(boneID)
    if (bone ~= nil) then
        bone.fStrength = strength          -- Thiết lập bán kính ảnh hưởng của xương
        bone.fFixedAngle = isIKLocked      -- Khóa góc quay cố định khi giải thuật IK
        bone.fLength = bone.fLength * 1.0  -- Chuẩn hóa chiều dài vector xương
    end
end

Phương pháp luận phát triển (Methodology)

Dự án áp dụng quy trình Iterative Animation Lifecycle kết hợp kỹ thuật Pose-to-Pose Animation:

  1. Pre-Production (Tuần 1 - 4): Xây dựng Script, Storyboard 2D, thiết kế Concept Art cho 5 nhân vật Stickman và bối cảnh Minecraft Forge.
  2. Rigging & Setup (Tuần 5 - 8): Vector hóa bản vẽ, gắn cấu trúc xương, phân bổ trọng số Bone Strength, gán liên kết ràng buộc Parent-Child.
  3. Key Animation (Tuần 9 - 12): Xác định Key Poses chính (Khung hình đầu, khung hình cuối), bổ sung Breakdowns (tư thế chuyển tiếp) và Inbetweens (khung hình lấp đầy).
  4. Post-Production & Polish (Tuần 13 - 16): Tinh chỉnh đường cong nhịp điệu (Timing/Spacing), bổ sung âm thanh Fx/BGM, chỉnh màu Color Grading và Render đóng gói.

Implementation và kết quả

Chi tiết kỹ thuật và thuật toán triển khai

  1. Kỹ thuật Rigging xương đa khớp (Multi-Joint Bone Rigging):
    • Sử dụng công cụ Add Bone (A) xây dựng trục xương sống, xương chi trên và chi dưới cho nhân vật Stickman.
    • Thiết lập Bone Strength (S) ở mức tối ưu $0.15 - 0.25$ bán kính vùng ảnh hưởng nhằm tránh hiện tượng méo dạng lưới vector (Mesh Pinching) khi gập khuỷu tay/khớp gối.
    • Dùng Reparent Bone (P) kết nối xương bàn tay với phụ kiện (búa của Red Stickman, cào lúa của Green Stickman), cho phép phụ kiện tự động thừa hưởng góc quay của cánh tay.
+------------------------------------------------------------------------+
|                        MOHO KEYFRAME TIMELINE                          |
|                                                                        |
|  Frame:    001             012             024             048         |
|  Action: [Key Pose 1] ---> [Breakdown] ---> [Key Pose 2] -> [Settling] |
|  Curve:   |-- Ease-In (Slow) --|-- Linear (Fast) --|-- Ease-Out (Slow)-|
+------------------------------------------------------------------------+
  1. Chuyển hóa 12 nguyên tắc diễn hoạt trong môi trường số:
    • Nén và giãn (Squash and Stretch): Áp dụng thuật toán bảo toàn thể tích $V = X \times Y = \text{const}$. Khi quả bóng hoặc nhân vật tiếp đất, tỉ lệ trục Y nén xuống $70%$ thì trục X giãn ra tương ứng $142.8%$.
    • Nhịp điệu (Timing and Spacing): Thử nghiệm phân phối quãng đường di chuyển của vật thể qua 48 khung hình. Khi bóng đen di chuyển $1/5$ quãng đường ở frame 1-24, bứt tốc vượt $3/5$ quãng đường chỉ trong frame 24-25, và kết thúc $1/5$ quãng đường ở frame 25-48, tạo ra cảm giác gia tốc đột ngột và độ nảy mạnh mẽ hơn hẳn chuyển động tuyến tính (Linear).
    • Sự lấy đà (Anticipation): Thiết lập tư thế co người, lùi ngược trọng tâm 6 frames trước khi nhân vật Black Stickman tung đòn đâm hoặc bật nhảy.
    • Chuyển động cong (Arcs): Điều chỉnh quỹ đạo di chuyển của đầu búa và bước chân theo đường cong parabol tự nhiên bằng công cụ Curvature (C) và Transform Point (T).
    • Dàn dựng cảnh quay (Staging) & Quy tắc 1/3: Thiết lập 5 góc Camera tiêu chuẩn:
      • Viễn cảnh (Extreme Long Shot): Khái quát toàn bộ ngôi làng Minecraft.
      • Toàn cảnh (Long Shot): Mô tả hành trình di chuyển giữa các khu vực ruộng lúa và lò rèn.
      • Trung cảnh (Medium Shot / Waist Shot): Cắt từ thắt lưng trở lên khi Black tương tác xin việc với Green và Red.
      • Cận cảnh (Close-Up): Tập trung biểu cảm bối rối, thất vọng hoặc phấn khởi của Stickman.
      • Đặc tả (Extreme Close-Up): Nhấn mạnh chi tiết chiếc búa rèn trao tay.

Kiểm thử và đánh giá hiệu năng

+----------------------------------------------------------------------+
|                     PERFORMANCE BENCHMARK SUMMARY                    |
|                                                                      |
|  Rendering Time (1080p, 60s):                                        |
|  - Moho Vector Engine:     [=====] 18.4s                             |
|  - Raster Frame-by-Frame:  [==============================] 142.0s   |
|                                                                      |
|  RAM Consumption:                                                    |
|  - Moho Pro 13.5:          [===] 850 MB                              |
|  - Traditional Compositor: [============== ] 4.2 GB                  |
+----------------------------------------------------------------------+

Hệ thống diễn hoạt được kiểm thử tải trên cấu hình phần cứng: Intel Core i5-11400H, 16GB DDR4 RAM, GPU Intel Iris Xe Graphics.

  • Hiệu suất Render: 18.4 giây cho phân cảnh 60 giây (1.440 frames) ở độ phân giải 1080p 24fps (định dạng H.264 MP4, Bitrate 12 Mbps), nhanh hơn gấp 7.7 lần so với dựng hình raster thủ công.
  • Tải bộ nhớ (RAM Allocation): Mức chiếm dụng RAM trung bình của Moho chỉ dừng ở $850\text{ MB}$, trong khi các dự án raster tương đương tiêu tốn từ $3.8\text{ GB} - 4.5\text{ GB}$.
  • Khảo sát chấp nhận người dùng (User Acceptance Testing - UAT): Khảo sát mù trên 50 người xem cho thấy $94%$ đánh giá chuyển động mượt mà, $88%$ nhận diện rõ ràng cảm xúc nhân vật qua động tác (Solid Posing/Appeal), $92%$ đánh giá bố cục Staging chuẩn xác theo nhịp kể chuyện.

Đổi mới và đóng góp

  1. Quy chuẩn hóa bộ khung Rigging Modular cho nhân vật Stickman: Thiết kế thành công hệ thống xương mẫu (Master Rig Template) có thể tái sử dụng cho 5 biến thể nhân vật khác nhau (Black, Red, Green, Blue, Purple), giảm $50%$ thời gian tiền kỳ cho việc dựng mô hình nhân vật mới.
  2. Tối ưu hóa thời gian vẽ inbetween bằng nội suy vector: Thay thế hoàn toàn việc vẽ tay hàng ngàn bản vẽ trung gian bằng hệ thống Vector Tweening và Smart Interpolation, giúp nâng cao năng suất sản xuất lên $65%$ so với phương pháp truyền thống.
  3. Mô hình hóa 12 nguyên tắc Disney bằng toán học chuyển động: Đồ án đã hệ thống hóa các nguyên tắc trừu tượng thành bảng tham số Keyframe cụ thể trên timeline, giúp người học hoạt hình dễ dàng tiếp cận và làm chủ chuyển động có tính vật lý chân thực.
+------------------------------------------------------------------------+
|                   PRODUCTION EFFICIENCY GAIN COMPARISON                |
|                                                                        |
|  Traditional 2D FBF:  |====================================| (100 hrs) |
|  Moho Skeletal Rig:   |=============| (35 hrs -> 65% Time Saved)       |
+------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Sản xuất Series phim hoạt hình ngắn trên nền tảng số: Tối ưu hóa cho các kênh YouTube Kids, TikTok, Facebook Reels với chi phí sản xuất tinh gọn và tốc độ ra mắt tập phim mới từ 2-3 ngày/tập.
  • Hoạt hình giáo dục (EdTech/eLearning): Minh họa các bài giảng khoa học, lịch sử, kỹ năng sống thông qua hình tượng nhân vật trực quan, biểu cảm sinh động.
  • Sản xuất TVC/Video giải thích sản phẩm (Explainer Videos): Hỗ trợ doanh nghiệp truyền tải thông điệp marketing bằng đồ họa chuyển động 2D cuốn hút.

Cấu hình triển khai hệ thống

Thành phần Cấu hình tối thiểu Cấu hình khuyến nghị
Hệ điều hành Windows 10 (64-bit) / macOS 10.15 Windows 11 (64-bit) / macOS Sonoma
CPU Intel Core i3 Dual-Core 2.0 GHz Intel Core i7 / AMD Ryzen 7 Multi-core
RAM 4 GB 16 GB DDR4/DDR5
Card đồ họa Hỗ trợ OpenGL 2.0 Card rời NVIDIA GTX 1650 / RTX 3050 trở lên
Dung lượng ổ cứng 1.5 GB khả dụng 10 GB SSD NVMe (chứa Cache và Source Video)
Thiết bị ngoại vi Chuột quang tiêu chuẩn Bảng vẽ điện tử Wacom / Huion (Hỗ trợ Pressure Sensitivity)

Phân tích chi phí - lợi ích (ROI Analysis)

  • Chi phí đầu tư ban đầu: Bản quyền vĩnh viễn Moho Pro (~$399$) + Phần cứng cơ bản (~$700$).
  • Lợi ích kinh tế: Tiết kiệm chi phí thuê họa sĩ Inbetween (~$500$/tháng). Điểm hòa vốn (Break-even Point) đạt được chỉ sau 2.2 tháng hoạt động sản xuất liên tục.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Kịch bản phim ngắn còn ở mức độ cơ bản (tuyến tính, xung đột đơn giản giữa các nhân vật).
  • Hiệu ứng hình ảnh (VFX) như sấm sét, bụi đất, ánh sáng lò rèn còn sử dụng vector thủ công, chưa tích hợp hệ thống hạt động học nâng cao (Advanced Particle Emitters).
  • Độ chi tiết chuyển động cơ mặt (Facial Rigging / Smart Bones Dial) còn ở mức tối giản do giới hạn tạo hình Stickman.

Hướng phát triển trong tương lai

  • Tích hợp cơ chế Smart Bone Dials chuyên sâu để điều khiển biểu cảm khuôn mặt 360 độ và xoay góc nhân vật mượt mà.
  • Nghiên cứu tích hợp thư viện Moho Lua Scripts tự động hóa việc xuất chuỗi khung hình (PNG Sequence) và đồng bộ âm thanh tự động thông qua giao thức OSC/MIDI.
  • Mở rộng đồ án sang thể loại hoạt hình hành động phức tạp với nhiều góc máy Camera 3D Tracking trong không gian phối cảnh đa tầng.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                            STAKEHOLDER BENEFITS                             |
|                                                                             |
|  [Sinh viên / Người mới bắt đầu] -> Nắm vững 12 nguyên tắc & Rigging căn bản |
|  [Họa sĩ diễn hoạt (Animators)]   -> Tối ưu 65% thời gian tạo Inbetweens    |
|  [Doanh nghiệp / Studio nhỏ]     -> Cắt giảm 70% ngân sách sản xuất 2D      |
|  [Nhà nghiên cứu / Giảng viên]   -> Khung tài liệu tham khảo chuẩn mực CNTT  |
+-----------------------------------------------------------------------------+
  • Sinh viên chuyên ngành CNTT & Đa phương tiện: Tiếp cận tài liệu tổng hợp thực hành chi tiết, từ cài đặt môi trường, dựng xương đến ứng dụng lý thuyết chuyển động.
  • Họa sĩ diễn hoạt tự do (Freelance Animators): Làm chủ kỹ thuật Cutout Rigging để tăng tốc độ bàn giao sản phẩm cho khách hàng.
  • Doanh nghiệp vừa và nhỏ (SMEs / Startups): Tự sản xuất các video quảng cáo 2D chất lượng cao mà không cần đầu tư ngân sách hàng chục nghìn USD cho các studio lớn.
  • Giảng viên và nhà nghiên cứu: Tài liệu tham khảo ứng dụng công nghệ đồ họa máy tính trong đào tạo thực hành chuyên ngành Kỹ thuật Đồ họa / Truyền thông Đa phương tiện.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để thiết lập môi trường diễn hoạt Moho là gì?

Hệ thống chỉ yêu cầu máy tính chạy Windows 10/11 64-bit hoặc macOS 10.15 trở lên, CPU 64-bit 2.0 GHz, tối thiểu 4GB RAM và hỗ trợ OpenGL 2.0. Không bắt buộc phải có card đồ họa rời đắt tiền như khi dựng phim 3D.

2. Giới hạn mở rộng (Scalability Limits) của Moho trong dự án lớn và cách khắc phục?

Khi số lượng Layer và Vector Point vượt quá $50.000$ điểm trong một Project, timeline có thể bị giật khung hình khi Preview. Giải pháp là phân tách cảnh quay thành các file dự án phân đoạn riêng biệt (.mohoproj), sử dụng Reference Layers và tổng hợp phân cảnh (Compositing) ở khâu hậu kỳ.

3. Làm thế nào để tích hợp tài nguyên đồ họa từ Adobe Photoshop/Illustrator vào Moho?

Moho hỗ trợ import trực tiếp định dạng .psd (giữ nguyên cấu trúc Layer) và định dạng vector .svg / .ai. Bạn chỉ cần xuất file PSD phân tầng rõ ràng (đầu, thân, tay, chân) và import trực tiếp vào Moho để chuyển đổi thành các Bone Layer.

4. Quy trình bảo trì và cập nhật thư viện nhân vật (Asset Rigging) như thế nào?

Cần xây dựng kho thư viện nhân vật chuẩn hóa (Character Library Template). Khi cần điều chỉnh trang phục hoặc phụ kiện, animator chỉ cần cập nhật ở Layer Vector con bên trong Bone Group mà không làm ảnh hưởng đến cấu trúc Keyframe chuyển động đã diễn hoạt trước đó.

5. Chi phí đầu tư và thời gian hoàn vốn (ROI) ước tính cho một kênh nội dung nhỏ?

Tổng chi phí ban đầu ước tính dưới $1.200$ USD (bao gồm phần mềm Moho Pro, PC tầm trung và bảng vẽ). Với năng suất tạo ra 8-10 video ngắn/tháng, studio cá nhân có thể hoàn vốn sau 2 đến 3 tháng thông qua doanh thu quảng cáo hoặc hợp đồng dịch vụ làm video thương mại.

Kết luận

Đồ án tốt nghiệp "Tìm hiểu và diễn hoạt Animation 2D trên phần mềm Moho" của tác giả Trần Đức Lâm đã chứng minh tính hiệu quả vượt trội của việc ứng dụng công nghệ Skeletal Vector Rigging vào sản xuất hoạt hình 2D hiện đại. Bằng việc kết hợp nhuần nhuyễn giữa công cụ số hóa mạnh mẽ và 12 nguyên tắc diễn hoạt kinh điển của Disney, đồ án không chỉ hoàn thành xuất sắc mục tiêu xây dựng một bộ phim ngắn hoàn chỉnh với hệ thống nhân vật Stickman sinh động mà còn mở ra phương pháp tiếp cận sản xuất hoạt hình tối ưu, tiết kiệm chi phí và có tính ứng dụng thực tiễn cao trong ngành công nghiệp nội dung số.

Để khai thác tối đa tiềm năng của hoạt hình 2D trong các dự án thương mại và học thuật, bạn đọc và các nhà phát triển có thể áp dụng ngay quy trình Rigging chuẩn hóa và bộ thông số nhịp điệu timeline được trình bày chi tiết trong đồ án này.
