I. Giới thiệu về Đồ án Tốt nghiệp Thiết kế Kết cấu Chung cư Thiên Hòa

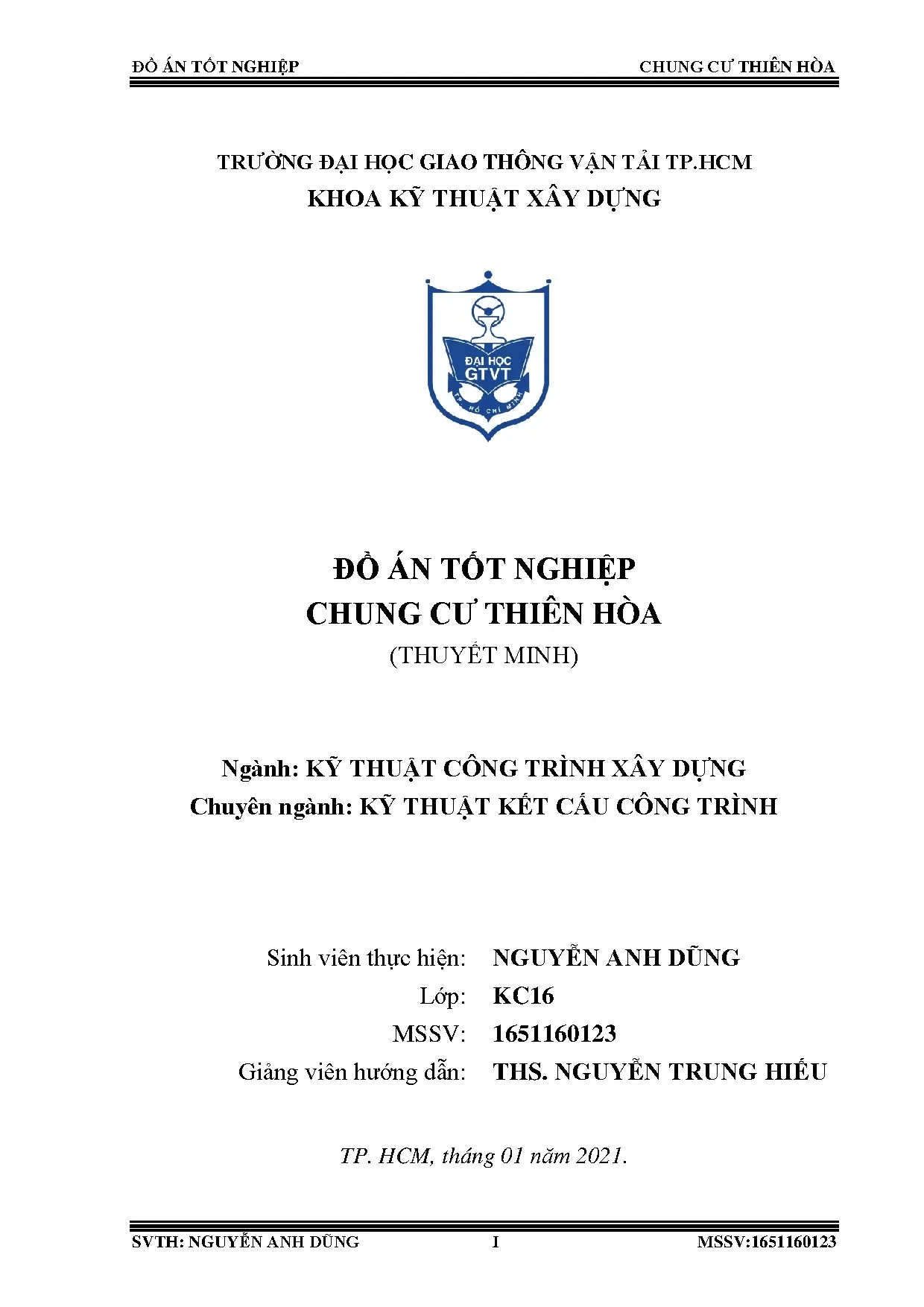

Đồ án tốt nghiệp chung cư Thiên Hòa là một công trình học thuật được thực hiện bởi sinh viên Nguyễn Anh Dũng từ Trường Đại học Giao thông Vận tải TP.HCM, Khoa Kỹ Thuật Xây Dựng. Đây là một dự án thiết kế kết cấu toàn diện, tập trung vào giải pháp kiến trúc và kỹ thuật kết cấu công trình cho dân cư. Công trình được thực hiện dưới sự hướng dẫn của ThS. Nguyễn Trung Hiếu, một chuyên gia có kinh nghiệm trong lĩnh vực kỹ thuật xây dựng. Đồ án này kết hợp những kiến thức lý thuyết với ứng dụng thực tế, giúp sinh viên làm quen với các phương pháp tính toán hiện đại và công nghệ thiết kế chuyên nghiệp. Mục tiêu chính là xây dựng một công trình chung cư an toàn, kiên cố với tiêu chuẩn kỹ thuật cao nhất.
1.1. Mục đích và ý nghĩa của đồ án
Mục đích chính của đồ án tốt nghiệp là áp dụng các kiến thức về thiết kế kết cấu công trình vào thực tiễn. Qua đó, sinh viên có thể thực hiện các bước: phân tích tải trọng, thiết kế hệ thống kết cấu, tính toán cốt thép, và kiểm tra điều kiện an toàn. Đồ án cũng giúp sinh viên làm quen với các phần mềm chuyên dụng như ETABS để mô phỏng và tính toán công trình một cách chính xác, tinh tế.
1.2. Thông tin cơ bản về dự án
Chung cư Thiên Hòa là một công trình bộ dựng cao tầng với quy mô lớn, đòi hỏi các giải pháp kỹ thuật kết cấu tiên tiến. Dự án bao gồm các phần: hệ thống điện, cấp nước, thoát nước, phòng cháy chữa cháy, và hệ thống thông gió. Đặc biệt, thiết kế kết cấu chủ yếu sử dụng bê tông cốt thép, với các dầm, cột, và sàn công trình được tính toán chi tiết.
II. Phương pháp Thiết kế Kết cấu Công trình
Trong đồ án thiết kế kết cấu chung cư, phương pháp tiếp cận được sử dụng là phương pháp khoa học và có hệ thống. Đầu tiên, sinh viên xác định sơ bộ tiết diện các phần tử kết cấu như sàn, dầm, cột dựa trên các tiêu chuẩn hiện hành. Tiếp theo, tính toán chi tiết tải trọng bao gồm tĩnh tải, hoạt tải, tải trọng gió, và tải trọng động đất theo TCVN 5574:2018. Sử dụng phần mềm ETABS, mô hình công trình được xây dựng để phân tích nội lực và chuyển vị. Cuối cùng, thiết kế cốt thép cho các phần tử chịu uốn và chịu nén, kiểm tra các điều kiện ổn định như lật, võng, và nứt.
2.1. Xác định tải trọng tác dụng
Tải trọng là yếu tố quan trọng nhất trong thiết kế kết cấu. Đồ án xác định tĩnh tải từ bản thân sàn, lớp hoàn thiện, tường gạch. Hoạt tải được tính dựa trên mục đích sử dụng của công trình. Tải trọng gió được tính theo thành phần tĩnh và động, phù hợp với điều kiện địa lý TP.HCM. Tải trọng động đất cũng được xem xét để đảm bảo an toàn công trình trong trường hợp địa chất không ổn định.
2.2. Mô phỏng và phân tích bằng phần mềm
Phần mềm ETABS được sử dụng để xây dựng mô hình tính toán 3D của công trình. Qua đó, các nội lực (moment, cắt, trục) được tính toán chính xác cho từng phần tử kết cấu. Mô hình giúp xác định chuyển vị ngang, chu kỳ dao động, và kiểm tra các điều kiện ổn định theo chuẩn. Kết quả từ phần mềm được sử dụng làm cơ sở cho thiết kế chi tiết các phần tử kết cấu.
III. Thiết kế Chi tiết Các Phần tử Kết cấu Chính
Thiết kế chi tiết là bước quan trọng nhất trong đồ án tốt nghiệp. Các phần tử chính được thiết kế bao gồm sàn tầng, dầm khung, cột, cầu thang, và bể nước. Đối với sàn tầng điển hình, các strip sàn được chia theo các dãy, tải trọng được xác định, sau đó tính toán cốt thép dọc và vành. Kiểm tra võng và nứt phải tuân thủ tiêu chuẩn. Đối với dầm khung, biểu đồ nội lực được vẽ chi tiết, từ đó tính toán thép dọc chịu lực và thép đai chống cắt. Cột được thiết kế xét đến lực uốn dọc, tính toán cốt thép dọc và thép đai theo các phương pháp gần đúng. Tất cả các kết quả được trình bày rõ ràng với bảng tính và hình vẽ minh họa.
3.1. Thiết kế sàn và dầm công trình
Sàn tầng được thiết kế như dầm liên tục với các lực tác dụng từ hoạt tải và tĩnh tải. Cốt thép sàn gồm thép dọc (chịu lực uốn) và thép vành (chịu cắt). Các dầm khung chịu lực từ sàn và các tầng trên, nội lực được tính bằng phương pháp dầm liên tục. Thiết kế thép dầm đảm bảo khả năng chịu moment và cắt theo quy định.
3.2. Thiết kế cột và cầu thang
Cột chịu nén từ các tầng trên, đồng thời chịu moment do ngoại lực như gió. Thiết kế cột xét lực uốn dọc và tính toán cốt thép dọc cũng như thép đai chống cắt. Cầu thang bộ được thiết kế với vế thang và dầm cầu thang, tính toán cốt thép để đảm bảo chịu được tải trọng người sử dụng và đảm bảo độ an toàn.
IV. Kiểm tra và Đánh giá Điều kiện Ổn định Công trình
Kiểm tra ổn định công trình là bước cuối cùng nhưng rất quan trọng trong đồ án thiết kế kết cấu. Các điều kiện phải kiểm tra bao gồm: chuyển vị ngang của đỉnh công trình không vượt quá giới hạn theo TCVN 5574:2018, chuyển vị ngang tương đối giữa các tầng do tác dụng gió phải đạt yêu cầu, ổn định lật công trình đối với tác dụng tải trọng gió. Ngoài ra, tải trọng đứng trung bình trên một sàn cũng được kiểm tra để đảm bảo tính hợp lý của thiết kế. Các kết quả kiểm tra phải thỏa mãn tiêu chuẩn kỹ thuật xây dựng hiện hành, nếu không đạt phải điều chỉnh lại tiết diện kết cấu hoặc bố trí cốt thép cho phù hợp.
4.1. Kiểm tra chuyển vị ngang công trình
Chuyển vị ngang của đỉnh công trình được kiểm tra so với giới hạn cho phép. Theo tiêu chuẩn, chuyển vị tại đỉnh không được vượt quá H/500 (H là chiều cao công trình). Chuyển vị tương đối giữa các tầng kiểm tra theo công thức tỷ số (drift ratio) không vượt quá 1/300. Những kiểm tra này đảm bảo công trình không bị biến dạng quá lớn ảnh hưởng đến sử dụng.
4.2. Kiểm tra ổn định lật và tải trọng
Ổn định lật của công trình được kiểm tra dựa trên tỷ số moment kháng lật và moment lật. Tỷ số này phải lớn hơn 1,5 để đảm bảo an toàn. Tải trọng đứng trung bình trên một sàn được tính bằng tổng tải trọng chia cho diện tích sàn, giúp đánh giá hợp lý của thiết kế công trình.
