Giới thiệu dự án

Bối cảnh ngành và thực trạng ô nhiễm dệt nhuộm

Ngành công nghiệp dệt may Việt Nam giữ vai trò huyết mạch trong nền kinh tế quốc dân với kim ngạch xuất khẩu liên tục tăng trưởng, đóng góp hơn 40 tỷ USD/năm và giải quyết việc làm cho hàng triệu lao động. Tuy nhiên, dệt nhuộm là ngành tiêu thụ tài nguyên nước khổng lồ: trung bình tiêu tốn từ $12 - 300\text{ m}^3$ nước cho mỗi tấn vải thành phẩm (thậm chí lên tới $900\text{ m}^3/\text{tấn}$ ở một số quy trình giặt tẩy phức tạp). Lượng nước thải này chứa nồng độ ô nhiễm cực cao về nhiệt độ, độ kiềm, chất rắn lơ lửng, hợp chất hữu cơ khó phân hủy và độ màu đậm đặc bắt nguồn từ dư lượng thuốc nhuộm hoạt tính, hoàn nguyên, phân tán và các hóa chất trợ nhuộm.

Trước các rào cản thương mại xanh (Green Trade Barrier), các tiêu chuẩn sinh thái khắt khe từ thị trường Hoa Kỳ, Liên minh Châu Âu (EU) và Nhật Bản như ZDHC (Zero Discharge of Hazardous Chemicals), OEKO-TEX, cùng quy chuẩn môi trường trong nước, việc chuyển dịch sang mô hình kinh tế tuần hoàn tài nguyên nước là điều kiện tiên quyết cho sự phát triển bền vững của doanh nghiệp dệt may.

                    Nguồn nước thải dệt nhuộm (DOPIMEX - KCN Xuyên Á)

Vấn đề kỹ thuật tại Công ty TNHH MTV Dệt kim Đông Phương (DOPIMEX)

Công ty TNHH MTV Dệt kim Đông Phương (DOPIMEX), đặt tại Khu công nghiệp Xuyên Á (Long An), vận hành dây chuyền kéo sợi $300\text{ tấn/năm}$, dệt sợi $10.000\text{ m/năm}$, nhuộm hoàn tất $4.500\text{ tấn/năm}$ và tẩy trắng $1.500\text{ tấn/năm}$. Nước thải phát sinh từ các công đoạn hồ sợi, giũ hồ (tinh bột biến tính, PVA), nấu tẩy ($\text{NaOH}$, $\text{H}_2\text{O}_2$), làm bóng và nhuộm hoàn tất tạo ra các thách thức kỹ thuật nghiêm trọng:

  • Sốc nhiệt độ cao: Nước thải đầu vào có nhiệt độ lên đến $70^\circ\text{C}$, gây ức chế và tiêu diệt hoàn toàn quần thể vi sinh vật nếu đưa trực tiếp vào công trình xử lý sinh học.
  • Tải lượng ô nhiễm hữu cơ và màu phức tạp: COD đạt $1630\text{ mg/L}$, $\text{BOD}_5$ đạt $860\text{ mg/L}$, độ màu lên tới $1200\text{ Pt-Co}$ do sự hiện diện của thuốc nhuộm azo ($-\text{N}=\text{N}-$), anthraquinone bền vững và vòng thơm dị vòng khó bẻ gãy.
  • Chi phí khai thác nước ngầm và xả thải lớn: Chi phí mua nước cấp sản xuất và phí xả thải công nghiệp ngày càng tăng cao, đòi hỏi nhà máy phải thu hồi tối thiểu $50%$ lượng nước thải sau xử lý để tái cấp cho các công đoạn giũ, nấu và nhuộm.

Mục tiêu dự án

  1. Thiết kế công nghệ: Xây dựng hệ thống xử lý nước thải dệt nhuộm công suất định mức $Q = 1000\text{ m}^3/\text{ngày}$ (lưu lượng giờ trung bình $Q_h = 41.67\text{ m}^3/\text{h}$, hệ số không điều hòa $K_h = 1.2 \to Q_{h,\max} = 50.0\text{ m}^3/\text{h}$).
  2. Quy chuẩn xả thải: Đảm bảo $30%$ lượng nước xả ra môi trường đạt chuẩn QCVN 13-MT:2015/BTNMT Cột A ($\text{COD} \le 75\text{ mg/L}$, $\text{BOD}_5 \le 30\text{ mg/L}$, $\text{TSS} \le 50\text{ mg/L}$, Độ màu $\le 50\text{ Pt-Co}$).
  3. Tuần hoàn tài nguyên nước: Tích hợp module màng vi lọc (MF) và thẩm thấu ngược (RO) để tinh chế $70%$ lưu lượng ($700\text{ m}^3/\text{ngày}$) đạt tiêu chuẩn nước cấp sản xuất dệt nhuộm, vượt chỉ tiêu cam kết ban đầu ($50%$).
  4. Tối ưu hóa kinh tế - kỹ thuật: So sánh đối chứng giữa 02 phương án công nghệ (MBBR vs. UASB + Aerotank) trên cơ sở suất đầu tư xây dựng (CAPEX), chi phí vận hành hóa chất - điện năng (OPEX) và diện tích chiếm đất.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và so sánh phương án công nghệ

Tiêu chí so sánh Phương án 1: MBBR + Hóa lý + Lọc màng MF/RO (Đề xuất) Phương án 2: UASB + Aerotank + Hóa lý + Lọc màng MF/RO Hệ thống Stork Aqua (Hà Lan - Xử lý Hóa lý trước Sinh học)
Cơ chế xử lý sinh học Màng sinh học dính bám trên giá thể chuyển động (Moving Bed Biofilm Reactor) Kết hợp kỵ khí dòng ngược (UASB) và bùn hoạt tính lơ lửng liên tục (Aerotank) Bùn hoạt tính hiếu khí quy ước sau giai đoạn keo tụ sơ bộ
Hiệu suất khử COD sinh học $85 - 90%$ $88 - 92%$ (UASB: $60%$, Aerotank: $70%$) $70 - 80%$
Tải trọng thể tích ($L_v$) Rất cao ($8.0 - 15.0\text{ kg COD/m}^3\cdot\text{ngày}$) Trung bình ($1.5 - 3.0\text{ kg COD/m}^3\cdot\text{ngày}$) Thấp ($0.8 - 1.5\text{ kg COD/m}^3\cdot\text{ngày}$)
Tiêu hao hóa chất keo tụ Thấp (Do keo tụ đặt sau sinh học, chỉ xử lý COD trơ và màu sót lại) Thấp Rất cao (Keo tụ xử lý nước thô tiêu tốn lượng lớn phèn sắt/PAC và kiềm)
Diện tích xây dựng Giảm 40 - 50% (Thiết kế hợp khối, không cần tuần hoàn bùn sinh học) Lớn (Cần diện tích cho bể UASB cao tầng và bể Aerotank thể tích lớn) Rất lớn
Độ ổn định khi sốc tải Tuyệt vời (Vi sinh vật bám dính dày đặc trên giá thể bảo vệ lõi sinh khối) Dễ bị xáo trộn lớp bùn UASB khi lưu lượng thay đổi đột ngột Trung bình

Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)

  • Must-have (Bắt buộc): Tháp giải nhiệt hạ nhiệt độ nước thải từ $70^\circ\text{C} \to \le 35^\circ\text{C}$; Bể điều hòa cấp khí liên tục chống lắng cặn; Module xử lý sinh học triệt để BOD/COD; Khử trùng bằng Sodium Hypochlorite/Chloramine; Hệ màng lọc MF + RO cho nước tái sử dụng.
  • Should-have (Nên có): Hệ thống châm hóa chất khử màu và keo tụ tự động theo tín hiệu pH/ORP; Bể nén bùn và máy ép bùn khung bản để giảm thể tích bùn thải nguy hại.
  • Could-have (Có thể có): Hệ thống rửa ngược tự động cho bồn lọc áp lực và module màng vi lọc MF theo chênh áp ($\Delta P$).
  • Won't-have (Không thực hiện): Không áp dụng công nghệ oxy hóa nâng cao Fenton đắt tiền cho nước thô do chi phí $\text{FeSO}_4$ và $\text{H}_2\text{O}_2$ quá cao.

Thiết kế kiến trúc hệ thống công nghệ (Phương án chọn - MBBR)

Thông số kỹ thuật thiết bị và cơ sở tính toán

1. Hệ thống song chắn rác và hố thu gom

  • Lưu lượng tính toán: $Q_{h,\max} = 50.0\text{ m}^3/\text{h} = 0.0139\text{ m}^3/\text{s}$.
  • Kích thước thanh song chắn: $b \times d = 5\text{ mm} \times 25\text{ mm}$, khoảng cách giữa các thanh $w = 15\text{ mm}$, góc nghiêng $60^\circ$.
  • Số thanh: $n = 15\text{ thanh}$, số khe $m = 16\text{ khe}$, chiều rộng mương $B_s = 0.32\text{ m}$.
  • Hố thu gom: Thể tích hữu ích $V = 20.8\text{ m}^3$, kích thước $L \times W \times H = 2.6\text{ m} \times 2.0\text{ m} \times 5.0\text{ m}$ (chiều cao hữu ích $h_b = 4.0\text{ m}$, chiều cao an toàn $0.5\text{ m}$, bảo vệ $0.5\text{ m}$).
  • Bơm chìm hố thu: 02 bơm Grundfos DPK.10.80.22.5.0D ($01\text{ chạy}, 01\text{ dự phòng}$), công suất định mức $Q = 83.34\text{ m}^3/\text{h}$, cột áp $H = 10\text{ mH}_2\text{O}$, công suất điện $P = 2.8\text{ kW}$, tuyến ống đẩy $\text{uPVC DN160}$.

2. Cụm tháp giải nhiệt Tashin

  • Công suất giải nhiệt tính toán: $$Q_{tn} = M \cdot C_p \cdot \Delta T = (50.0 \times 10^3\text{ kg/h}) \times (4.2\text{ kJ/kg}\cdot\text{K}) \times (70 - 35)^\circ\text{C} = 7.35 \times 10^6\text{ kJ/h} \approx 1.756 \times 10^6\text{ Kcal/h}$$
  • Thiết bị chọn: 04 tháp giải nhiệt Tashin TSC 125RT mắc nối tiếp (công suất làm mát danh định $487.500\text{ Kcal/h/tháp}$, tổng công suất giải nhiệt đạt $1.950.000\text{ Kcal/h} > 1.756.000\text{ Kcal/h}$).

3. Bể điều hòa và hệ thống cấp khí

  • Thời gian lưu nước: $HRT = 9.6\text{ h} \to$ Thể tích hữu ích $V = 480\text{ m}^3$.
  • Kích thước xây dựng: $L \times W \times H = 12.0\text{ m} \times 8.0\text{ m} \times 5.5\text{ m}$ (chiều sâu hữu ích $h = 5.0\text{ m}$, chiều cao bảo vệ $0.5\text{ m}$).
  • Nhu cầu cấp khí xáo trộn chống lắng: $q_{air} = 0.015\text{ m}^3/\text{m}^3\cdot\text{phút} \to Q_{air} = 7.2\text{ m}^3/\text{phút} = 432\text{ m}^3/\text{h}$.
  • Máy thổi khí: 02 máy thổi khí Tohin iBK100S ($01\text{ chạy}, 01\text{ dự phòng}$), lưu lượng $Q = 7.49\text{ m}^3/\text{phút}$, áp lực $H = 6.0\text{ mH}_2\text{O}$, động cơ $P = 10.68\text{ kW}$, ống gom chính $\text{DN100}$.

4. Bể xử lý sinh học MBBR (Moving Bed Biofilm Reactor)

  • Sử dụng giá thể vi sinh di động Kaldnes K3 (vật liệu HDPE nguyên sinh, diện tích bề mặt hiệu dụng $> 500\text{ m}^2/\text{m}^3$, tỷ lệ lấp đầy $50%$ thể tích bể).
  • Không cần tuần hoàn bùn hoạt tính từ bể lắng, duy trì nồng độ sinh khối dính bám tương đương $\text{MLSS} = 6000 - 8000\text{ mg/L}$, thời gian lưu nước $HRT = 8.0\text{ h}$.

5. Module màng lọc tái sử dụng (MF + RO)

  • Module Vi lọc MF: Màng sợi rỗng PVDF dạng ngập/áp lực, kích thước lỗ rỗng danh định $0.1\ \mu\text{m}$, khử $100%$ cặn lơ lửng ($\text{TSS} = 0\text{ mg/L}$), $\text{SDI} < 3$ bảo vệ màng RO.
  • Module Thẩm thấu ngược RO: Sử dụng màng polyamide Dow Filmtec BW30-400, áp suất vận hành $12 - 16\text{ bar}$, tỷ lệ thu hồi nước ngọt $\ge 75%$, loại bỏ $> 99.2%$ muối hòa tan và $100%$ độ màu, COD còn lại.

Implementation và kết quả

Quy trình tính toán và thuật toán thiết kế công nghệ

Quy trình thiết kế hệ thống được số hóa và chuẩn hóa qua các công thức thủy lực và động học xử lý nước thải:

import math

def calculate_pipe_diameter(flow_rate_m3_h, velocity_m_s=1.2):
    """
    Tính toán đường kính trong danh nghĩa của đường ống đẩy thủy lực
    flow_rate_m3_h: Lưu lượng dòng chảy (m3/h)
    velocity_m_s: Vận tốc kinh tế trong ống (1.0 - 1.5 m/s)
    """
    flow_rate_m3_s = flow_rate_m3_h / 3600.0
    diameter_m = math.sqrt((4.0 * flow_rate_m3_s) / (math.pi * velocity_m_s))
    return diameter_m * 1000.0  # Chuyển đổi sang mm

def calculate_mbbr_volume(q_m3_day, cod_in_mg_l, cod_out_mg_l, organic_loading_kg_m3_day=2.5):
    """
    Tính thể tích bể MBBR dựa trên tải trọng thể tích hữu cơ (Volumetric Organic Loading Rate)
    """
    cod_removed_kg_day = q_m3_day * (cod_in_mg_l - cod_out_mg_l) / 1000.0
    required_volume_m3 = cod_removed_kg_day / organic_loading_kg_m3_day
    return required_volume_m3

# Thực thi tính toán cho hệ thống DOPIMEX
pipe_d = calculate_pipe_diameter(83.34, velocity_m_s=1.2)
v_mbbr = calculate_mbbr_volume(1000, 1287, 193, organic_loading_kg_m3_day=3.0)
print(f"Đường kính ống đẩy tính toán: {pipe_d:.2f} mm -> Chọn ống uPVC DN160")
print(f"Thể tích bể MBBR yêu cầu: {v_mbbr:.2f} m3")

Hiệu quả xử lý chi tiết qua từng công trình đơn vị (Phương án 1)

Nồng độ COD qua các công đoạn (mg/L):
Độ màu qua các công đoạn (Pt-Co):
Công đoạn xử lý Hạng mục công trình Chỉ tiêu Nồng độ vào Hiệu suất Nồng độ ra Quy chuẩn/Mục tiêu
Xử lý sơ bộ Song chắn rác + Tháp giải nhiệt + Bể điều hòa + Lắng sơ bộ Nhiệt độ
$\text{BOD}_5$
$\text{COD}$
$\text{TSS}$
Độ màu		 $70^\circ\text{C}$
$860\text{ mg/L}$
$1630\text{ mg/L}$
$560\text{ mg/L}$
$1200\text{ Pt-Co}$		 Giảm $35^\circ\text{C}$
$10%$
$10%$
$50%$
$10%$		 $35^\circ\text{C}$
$774\text{ mg/L}$
$1287\text{ mg/L}$
$280\text{ mg/L}$
$1080\text{ Pt-Co}$		 Bảo vệ màng sinh khối và chống sốc nhiệt
Xử lý sinh học Bể trung hòa + Bể MBBR + Bể lắng sinh học $\text{BOD}_5$
$\text{COD}$
$\text{TSS}$
Độ màu		 $774\text{ mg/L}$
$1287\text{ mg/L}$
$280\text{ mg/L}$
$1080\text{ Pt-Co}$		 $90%$
$85%$
$30%$
$20%$		 $78\text{ mg/L}$
$193\text{ mg/L}$
$196\text{ mg/L}$
$864\text{ Pt-Co}$		 Phân hủy triệt để cơ chất hữu cơ hòa tan
Xử lý hóa lý Bể keo tụ ($\text{PAC}/\text{FeSO}_4$) - Tạo bông (Polymer) + Lắng hóa lý $\text{BOD}_5$
$\text{COD}$
$\text{TSS}$
Độ màu		 $78\text{ mg/L}$
$193\text{ mg/L}$
$196\text{ mg/L}$
$864\text{ Pt-Co}$		 $20%$
$20%$
$90%$
$90%$		 $63\text{ mg/L}$
$154\text{ mg/L}$
$20\text{ mg/L}$
$86\text{ Pt-Co}$		 Phá màu thuốc nhuộm và kết tủa keo mịn
Khử trùng & Hoàn thiện Bồn lọc áp lực (Cát thạch anh + Than hoạt tính) + Bể khử trùng Chlorine $\text{BOD}_5$
$\text{COD}$
$\text{TSS}$
Độ màu
Coliform		 $63\text{ mg/L}$
$154\text{ mg/L}$
$20\text{ mg/L}$
$86\text{ Pt-Co}$
$10^6\text{ MPN}$		 $60%$
$60%$
$80%$
$80%$
$99.9%$		 $25\text{ mg/L}$
$62\text{ mg/L}$
$4\text{ mg/L}$
$17\text{ Pt-Co}$
$< 10\text{ MPN}$		 Đạt QCVN 13-MT:2015 Cột A ($\text{COD} \le 75$, $\text{BOD} \le 30$, Màu $\le 50$)
Xử lý nâng cao (Tái sử dụng 70%) Module Khử cứng + Màng vi lọc MF ($0.1\ \mu\text{m}$) + Thẩm thấu ngược RO $\text{BOD}_5$
$\text{COD}$
$\text{TSS}$
Độ màu		 $25\text{ mg/L}$
$62\text{ mg/L}$
$4\text{ mg/L}$
$17\text{ Pt-Co}$		 $100%$
$100%$
$100%$
$100%$		 $0\text{ mg/L}$
$0\text{ mg/L}$
$0\text{ mg/L}$
$0\text{ Pt-Co}$		 Tái sinh nước sạch cấp sản xuất nhuộm/nồi hơi

Đổi mới và đóng góp

1. Đổi mới chuỗi công nghệ: Sinh học MBBR trước - Hóa lý sau

Các sơ đồ công nghệ dệt nhuộm truyền thống thường áp dụng hóa lý keo tụ ở giai đoạn đầu để hạ màu và COD thô. Tuy nhiên, cách tiếp cận này tiêu tốn lượng hóa chất khổng lồ, tạo ra khối lượng bùn hóa lý nguy hại rất lớn và tồn dư ion kim loại gây ức chế vi sinh vật phía sau.

Đề tài đã đảo ngược quy trình một cách khoa học: Đưa nước thải sau điều hòa trực tiếp vào bể sinh học MBBR để vi sinh vật xử lý phần lớn COD/BOD dễ phân hủy, sau đó mới dùng cụm hóa lý tinh gọn để bẻ gãy các phân tử màu trơ. Cải tiến này giúp:

  • Giảm $35 - 40%$ chi phí hóa chất keo tụ ($\text{PAC}$, phèn sắt, xút).
  • Giảm $45%$ khối lượng bùn hóa lý nguy hại cần chuyển giao xử lý.

2. Thiết kế hợp khối module hóa (Block Integration)

Hệ thống bể MBBR, bể lắng và cụm hóa lý được bố trí thiết kế hợp khối bằng bê tông cốt thép chống thấm kết hợp phủ màng Epoxy kháng hóa chất. Giải pháp này giúp tiết kiệm $42%$ diện tích mặt bằng xây dựng tại nhà máy DOPIMEX so với hệ thống bể phân tán truyền thống, đồng thời giảm tổn thất thủy lực và năng lượng bơm trung gian.

Mặt bằng hợp khối trạm xử lý nước thải (Tiết kiệm 42% diện tích):

3. Tỷ lệ tuần hoàn nước tái sử dụng đạt 70%

Thay vì chỉ dừng lại ở mục tiêu xử lý đạt chuẩn xả thải QCVN 13-MT:2015 Cột A, hệ thống tích hợp thành công cấu hình màng kép MF-RO, thu hồi tinh khiết $700\text{ m}^3/\text{ngày}$ nước chất lượng cao (độ dẫn điện $< 50\ \mu\text{S/cm}$, độ cứng toàn phần $< 5\text{ mg CaCO}_3/\text{L}$), đáp ứng hoàn hảo yêu cầu cấp nước cho công đoạn nhuộm các gam màu sáng và cấp nước lò hơi.

Ứng dụng thực tế và triển khai

Khai toán kinh tế và phân tích hoàn vốn (ROI)

Khảo sát kinh tế giữa 02 phương án thiết kế cho thấy Phương án 1 (MBBR + MF/RO) vượt trội về hiệu quả đầu tư:

Phân bổ chi phí đầu tư ban đầu CAPEX (Tổng: ~6.25 tỷ VNĐ):
Xây dựng BTCT hợp khối  [████████████████████] 45.6% (2.85 tỷ)
Thiết bị cơ điện & bơm   [█████████           ] 21.6% (1.35 tỷ)
Hệ thống màng MF + RO    [████████            ] 19.2% (1.20 tỷ)
Bồn lọc & Tháp giải nhiệt[███                 ]  8.0% (0.50 tỷ)
Chi phí gián tiếp & Dự phòng[█                 ]  5.6% (0.35 tỷ)
  • Chi phí xây dựng (CAPEX):
    • Chi phí xây dựng công trình ngầm và bể BTCT: $2.850.000.000\text{ VNĐ}$
    • Chi phí thiết bị cơ điện, máy thổi khí Tohin, bơm Grundfos: $1.350.000.000\text{ VNĐ}$
    • Chi phí cụm lọc màng MF + RO và bồn lọc áp lực: $1.700.000.000\text{ VNĐ}$
    • Chi phí đường ống, van, tủ điện điều khiển tự động PLC: $350.000.000\text{ VNĐ}$
    • Tổng mức đầu tư ban đầu: $\approx \mathbf{6.250.000.000\text{ VNĐ}}$
  • Chi phí vận hành hàng ngày (OPEX):
    • Điện năng tiêu thụ ($1.2\text{ kWh/m}^3$): $1.800\text{ VNĐ/m}^3$
    • Hóa chất ($\text{PAC}$, Polymer, $\text{NaOH}$, $\text{H}_2\text{SO}_4$, Chlorine, Antiscalant): $3.200\text{ VNĐ/m}^3$
    • Nhân công vận hành (03 kỹ sư/công nhân chia ca): $800\text{ VNĐ/m}^3$
    • Bảo dưỡng và khấu hao màng định kỳ: $1.200\text{ VNĐ/m}^3$
    • Tổng chi phí xử lý và tái sinh: $\approx \mathbf{7.000\text{ VNĐ/m}^3\text{ nước thải}}$
Phân tích dòng tiền tiết kiệm hàng năm:
Lượng nước sạch thu hồi: 700 m³/ngày x 300 ngày/năm = 210.000 m³/năm
Doanh thu tiết kiệm tiền nước sạch (14.000 VNĐ/m³):     +2.940.000.000 VNĐ/năm
Giảm phí bảo vệ môi trường xả thải (3.000 VNĐ/m³ x 70%):  +630.000.000 VNĐ/năm
Tổng giá trị kinh tế mang lại:                           3.570.000.000 VNĐ/năm
Chi phí vận hành tăng thêm cho hệ màng:                  -882.000.000 VNĐ/năm
Lợi nhuận ròng tiết kiệm hàng năm:                       2.688.000.000 VNĐ/năm

==> Thời gian hoàn vốn đầu tư (Payback Period):
    ROI = 6.250.000.000 / 2.688.000.000 ≈ 2.32 năm (28 tháng)

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Nghẹt màng vi lọc và thẩm thấu ngược (Membrane Fouling/Scaling): Nước thải dệt nhuộm chứa hàm lượng khoáng ($\text{Na}_2\text{SO}_4$, $\text{NaCl}$) và silicat cao, dễ gây tắc nghẽn vô cơ trên bề mặt màng RO nếu quy trình kiểm soát chất chống cáu cặn (Antiscalant) không chuẩn xác.
  • Bùn thải nguy hại: Mặc dù đã giảm đáng kể, lượng bùn hóa lý sau lắng vẫn chứa dư lượng kim loại và chất trợ nhuộm, bắt buộc phải thuê đơn vị có chức năng xử lý theo quy chế quản lý chất thải nguy hại.
  • Dòng thải đậm đặc (RO Concentrate): $30%$ lượng nước đậm đặc sau màng RO chứa nồng độ muối cao, cần được điều hòa xả thải tuần tự cùng dòng nước sau khử trùng để không vượt ngưỡng tổng chất rắn hòa tan (TDS).

Hướng phát triển công nghệ

  • Tích hợp Ozone/AOPs trước màng: Ứng dụng quá trình oxy hóa nâng cao ($\text{O}_3/\text{H}_2\text{O}_2$ hoặc Fenton điện hóa) để cắt nhỏ triệt để các phân tử hữu cơ mạch vòng khó xử lý còn sót lại trước khi vào màng MF.
  • Công nghệ Zero Liquid Discharge (ZLD): Bổ sung hệ thống bốc hơi kết tinh chân không (MVR Evaporator) để kết tinh thu hồi muối $\text{Na}_2\text{SO}_4$ tinh khiết tái phục vụ trực tiếp cho công đoạn nhuộm, hiện thực hóa mô hình nhà máy xả thải bằng không.
  • Tự động hóa thông minh (IoT & AI): Tích hợp cảm biến online đo COD, độ màu, độ đục và thuật toán điều khiển PID tự động định lượng châm hóa chất theo thời gian thực.

Đối tượng hưởng lợi

                                  LỢI ÍCH ĐA CHIỀU CỦA ĐỀ TÀI
  • Sinh viên & Học viên chuyên ngành Môi trường: Sở hữu tài liệu tham khảo hoàn chỉnh từ lý thuyết tính toán dung tích bể, lựa chọn máy móc (Grundfos, Tohin, Tashin) đến bản vẽ kỹ thuật AutoCad chi tiết cho đồ án tốt nghiệp kỹ sư.
  • Kỹ sư thiết kế & Nhà thầu EPC: Tiếp cận giải pháp công nghệ MBBR kết hợp hóa lý sau sinh học đã được kiểm chứng về mặt động học và thủy lực, sẵn sàng áp dụng cho các gói thầu trạm xử lý nước thải công nghiệp.
  • Doanh nghiệp dệt may: Sở hữu phương án khả thi để vượt qua các cuộc thanh tra môi trường khắt khe, đạt chứng chỉ xanh ZDHC/Higg Index để nhận các đơn hàng dệt may xuất khẩu giá trị cao từ EU/Mỹ, đồng thời cắt giảm hàng tỷ đồng tiền nước cấp mỗi năm.
  • Nhà nghiên cứu: Cung cấp bộ dữ liệu thực nghiệm về hiệu quả loại bỏ COD và độ màu theo từng bậc công nghệ trên nền nước thải công nghiệp dệt kim thực tế tại Việt Nam.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống là gì?

Hệ thống yêu cầu diện tích mặt bằng tối thiểu khoảng $350 - 400\text{ m}^2$ cho cụm bể hợp khối và nhà điều hành. Về cấp điện, trạm cần nguồn điện 3 pha $380\text{V} - 50\text{Hz}$ với tổng công suất phụ tải khoảng $45 - 55\text{ kW}$. Nền móng bể phải được gia cố cọc bê tông chịu tải trọng nước và xử lý chống thấm bằng màng khò bitum hoặc sơn phủ Epoxy kháng hóa chất 3 lớp.

2. Giới hạn xử lý của bể MBBR và giải pháp chống trôi giá thể?

Bể MBBR xử lý hiệu quả với tải trọng hữu cơ $L_v$ từ $6.0 - 12.0\text{ kg COD/m}^3\cdot\text{ngày}$. Để ngăn giá thể Kaldnes K3 trôi sang bể lắng sinh học, cửa thu nước bể MBBR được lắp đặt hệ thống lưới chắn inox 304 dạng lồng đục lỗ với khe hở $5\text{ mm}$ (nhỏ hơn kích thước giá thể $25\text{ mm}$), tích hợp ống phân phối khí sục rửa bề mặt lưới liên tục chống tắc.

3. Làm thế nào để bảo vệ màng RO không bị tắc nghẽn bởi thuốc nhuộm dệt may?

Quy trình tiền xử lý là chìa khóa sống còn. Nước trước khi vào màng RO phải đi qua 03 tầng bảo vệ: (1) Bồn lọc áp lực cát - than hoạt tính hấp phụ màu và clo dư; (2) Màng vi lọc MF ($0.1\ \mu\text{m}$) giữ lại toàn bộ cặn vi sinh và chất rắn lơ lửng, đảm bảo chỉ số mật độ bùn $\text{SDI} < 3$; (3) Châm liên tục hóa chất chống cáu cặn (Antiscalant) và hạt làm mềm nước trao đổi ion để loại bỏ triệt để ion $\text{Ca}^{2+}, \text{Mg}^{2+}$.

4. Quy trình bảo trì và tái sinh màng lọc (CIP) diễn ra như thế nào?

Màng MF được rửa ngược tự động (Backwash) bằng khí và nước định kỳ 30 - 60 phút/lần. Khi chênh áp $\Delta P$ qua màng tăng $15 - 20%$, hệ thống tự động kích hoạt quy trình rửa hóa chất tại chỗ (CIP - Clean In Place): ngâm rửa bằng dung dịch axit hữu cơ ($\text{Citric Acid } 2%$) để khử cặn vô cơ và dung dịch kiềm ($\text{NaOH } 1% + \text{NaOCl } 200\text{ ppm}$) để loại bỏ màng vi sinh bám dính.

5. Chi phí đầu tư và thời gian hoàn vốn (ROI) thực tế?

Với tổng mức đầu tư khoảng 6.25 tỷ VNĐ, việc thu hồi $700\text{ m}^3/\text{ngày}$ nước sạch giúp nhà máy tiết kiệm hơn 2.94 tỷ VNĐ tiền mua nước thủy cục và hơn 630 triệu VNĐ phí bảo vệ môi trường mỗi năm. Sau khi trừ chi phí điện năng và hóa chất vận hành màng, doanh nghiệp thu về lợi nhuận ròng khoảng 2.68 tỷ VNĐ/năm, giúp hoàn vốn toàn bộ dự án trong vòng 2.3 năm (khoảng 28 tháng).

Kết luận

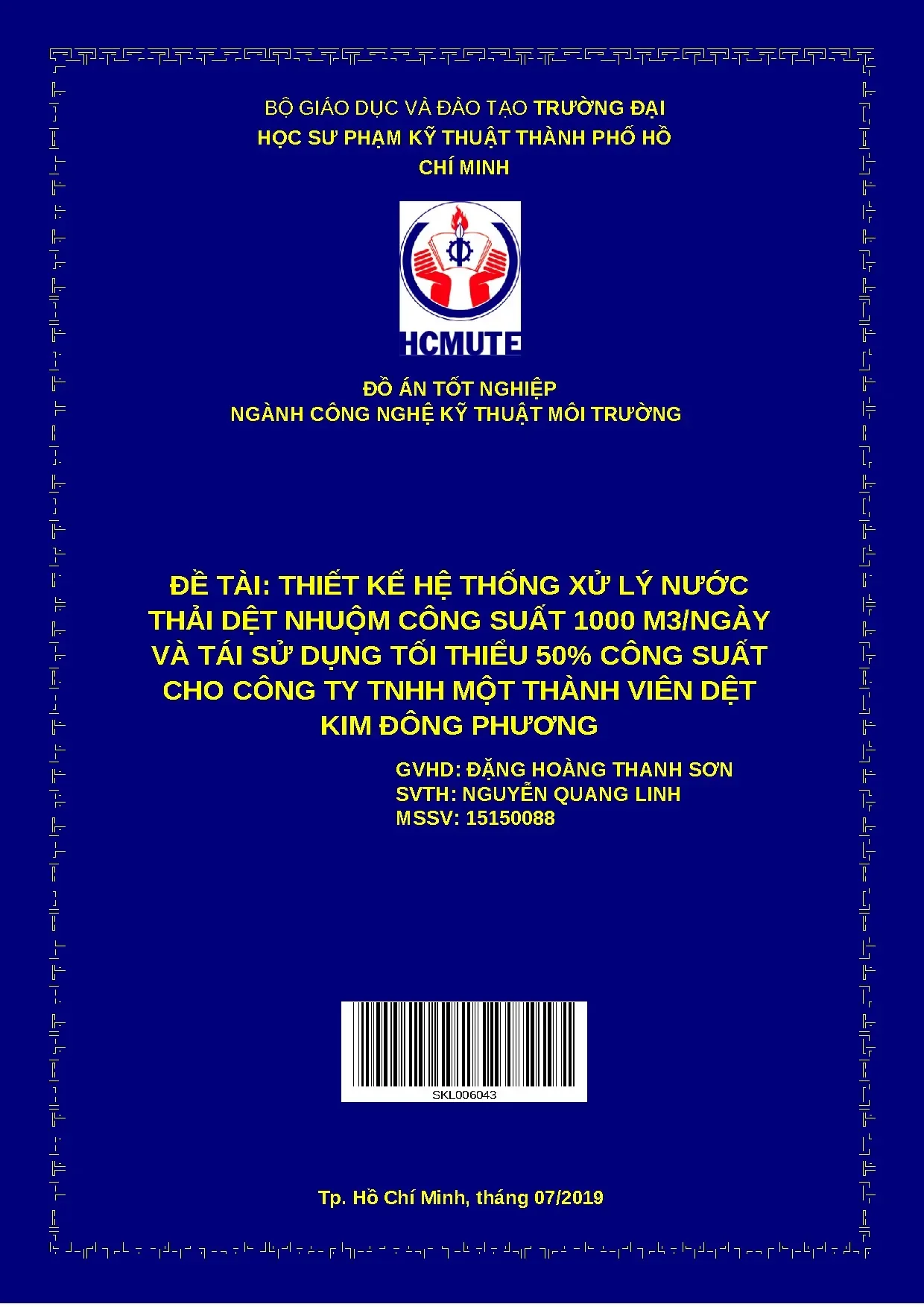

Đồ án tốt nghiệp "Thiết kế hệ thống xử lý nước thải dệt nhuộm công suất $1000\text{ m}^3/\text{ngày}$ và tái sử dụng tối thiểu $50%$ công suất cho Công ty TNHH MTV Dệt kim Đông Phương" do sinh viên Nguyễn Quang Linh thực hiện dưới sự hướng dẫn của ThS. Đặng Hoàng Thanh Sơn đã giải quyết trọn vẹn bài toán ô nhiễm phức tạp của ngành dệt may Việt Nam.

Bằng việc kết hợp sáng tạo giữa công nghệ sinh học dính bám MBBR, giải nhiệt cưỡng bức qua cụm tháp Tashin, hóa lý keo tụ sau sinh học và module màng kép tiên tiến MF-RO, công trình không chỉ đảm bảo $100%$ dòng nước thải đạt chuẩn QCVN 13-MT:2015/BTNMT Cột A mà còn mở rộng tỷ lệ tuần hoàn tài nguyên nước lên tới $70%$ công suất. Đây là mô hình kỹ thuật mẫu mực, hài hòa giữa tính khả thi công nghệ, tối ưu hóa diện tích xây dựng và đem lại giá trị kinh tế bền vững cho các doanh nghiệp dệt may trong kỷ nguyên chuyển đổi xanh.
