Giới thiệu dự án

Sản xuất nông nghiệp tại Việt Nam đang đứng trước yêu cầu chuyển dịch mạnh mẽ từ phương thức canh tác truyền thống sang nông nghiệp công nghệ cao nhằm thích ứng với biến đổi khí hậu, dịch bệnh và biến động thị trường. Theo các báo cáo kinh tế nông nghiệp, phương pháp canh tác hở truyền thống chịu rủi ro thất thoát năng suất từ 30% đến 50% do thời tiết cực đoan và sâu bệnh. Đồng thời, việc nhập khẩu các hệ thống nhà kính trọn gói từ Israel hay Hà Lan đòi hỏi chi phí đầu tư ban đầu rất lớn (dao động từ 50.000 đến 120.000 USD/ha), gây khó khăn cho việc nhân rộng quy mô vừa và nhỏ tại các địa phương trọng điểm như Lâm Đồng.

Vấn đề cốt lõi đặt ra là sự thiếu hụt các hệ thống tự động hóa nhà màng có khả năng vận hành ổn định, độ tin cậy công nghiệp cao nhưng tối ưu về mặt chi phí và tương thích linh hoạt với điều kiện khí hậu nhiệt đới gió mùa tại Việt Nam.

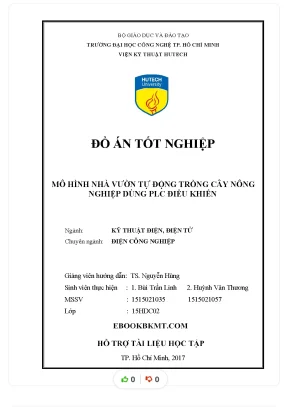

Đồ án tốt nghiệp "Mô hình nhà vườn tự động trồng cây nông nghiệp dùng PLC điều khiển" (Viện Kỹ thuật HUTECH, Chuyên ngành Điện Công nghiệp) được xây dựng nhằm giải quyết bài toán trên. Mục tiêu nghiên cứu cụ thể bao gồm:

  1. Thiết kế và chế tạo mô hình cơ khí nhà màng nông nghiệp kích thước $1500 \times 800 \times 1300 \text{ mm}$ với khung thép hộp và màng phủ Polyethylene (PE) truyền sáng.
  2. Xây dựng cấu trúc điều khiển phân tán dựa trên PLC Siemens SIMATIC S7-300 CPU 315-2 PN/DP kết hợp trạm I/O phân tán Beckhoff thông qua mạng truyền thông công nghiệp PROFIBUS DP.
  3. Thu thập và xử lý tín hiệu tương tự (Analog) từ cảm biến nhiệt độ Pt100, cảm biến độ ẩm không khí QFA 2060, cảm biến độ ẩm đất và cảm biến quang Baumer bắt vị trí rèm.
  4. Lập trình giải thuật điều khiển tự động hệ thống bơm tưới, quạt thông gió, đèn sưởi và động cơ kéo rèm che nắng trên phần mềm SIMATIC Step 7 Manager.
  5. Thiết kế giao diện giám sát HMI/SCADA trên nền tảng Siemens WinCC và tích hợp tính năng giám sát từ xa qua Internet với Web Navigator.

Hệ thống hướng tới việc duy trì nhiệt độ và độ ẩm trong ngưỡng sinh trưởng tối ưu của cây trồng, giảm thiểu 80% công lao động thủ công và tiết kiệm 35% lượng nước tưới tiêu. Phạm vi đề tài tập trung vào việc hiện thực hóa mô hình thực nghiệm quy mô bán công nghiệp, kiểm chứng độ ổn định của mạng truyền thông trường và thuật toán điều khiển vi khí hậu trước khi chuyển giao diện rộng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại Việt Nam, các phương pháp quản lý vi khí hậu nhà kính hiện nay phân hóa thành các nhóm giải pháp chính với các ưu nhược điểm rõ rệt:

Tiêu chí Hệ thống Rơ-le / Timer truyền thống Vi điều khiển DIY (Arduino / ESP32) Hệ thống ngoại nhập (Priva / Hortimax) Hệ thống đề xuất (PLC S7-300 + Beckhoff)
Độ tin cậy công nghiệp Trung bình (cơ khí hao mòn) Thấp (dễ treo vi xử lý, nhiễu EMC) Rất cao (chuẩn công nghiệp) Rất cao (chuẩn công nghiệp IEC)
Khả năng mở rộng I/O Rất khó, phải đi dây lại Hạn chế số chân GPIO Rất cao nhưng đóng kín Cực cao (lên đến 255 module K-bus)
Giao thức truyền thông Không hỗ trợ Wi-Fi / I2C / UART dân dụng Fieldbus chuyên dụng, độc quyền PROFIBUS DP (12 Mbaud), PROFINET
Giao diện SCADA / Web Không có Web Server nhúng cơ bản SCADA chuyên sâu, chi phí cao WinCC SCADA + Web Navigator Server
Chi phí đầu tư Thấp Rất thấp Cực kỳ cao Hợp lý, tối ưu linh kiện

Theo phương pháp phân loại yêu cầu MoSCoW, hệ thống đặt ra các trọng số kỹ thuật:

  • Must-have (Bắt buộc): Đo đạc chính xác nhiệt độ (Pt100 qua module SM331), độ ẩm không khí (QFA 2060), độ ẩm đất; tự động đóng/ngắt quạt thông gió, bơm tưới và rèm; bảo vệ chống dòng rò ($30\text{ mA}$) và ngắn mạch ($24\text{ VDC}$).
  • Should-have (Nên có): Điều khiển 2 chế độ Manual/Auto trên tủ điện; giám sát đồ thị thời gian thực trên SCADA WinCC.
  • Could-have (Có thể mở rộng): Giám sát điều khiển từ xa qua trình duyệt Web/Smartphone qua ứng dụng Web Navigator.
  • Won't-have (Chưa thực hiện đợt này): Tích hợp giải thuật AI nhận diện sâu bệnh qua camera quang phổ.

Thách thức kỹ thuật lớn nhất là hiện tượng nhiễu tín hiệu Analog khi truyền xa và việc phối ghép giữa bộ điều khiển trung tâm của Siemens với các module I/O phân tán của hãng thứ ba (Beckhoff) qua chuẩn PROFIBUS DP.

Thiết kế hệ thống

Kiến trúc hệ thống được xây dựng theo mô hình phân tầng tự động hóa công nghiệp:

Cấu hình phần cứng và thông số kỹ thuật (Technology Stack):

  1. Khối xử lý trung tâm: Siemens SIMATIC S7-300 CPU 315-2 PN/DP, bộ nhớ làm việc $384\text{ KB}$, tích hợp 1 cổng MPI/DP tốc độ lên đến $12\text{ Mbit/s}$ và 2 cổng Ethernet/PROFINET.
  2. Module Analog Input: Siemens 6ES7331-7KF02-0AB0 (SM331), độ phân giải 9/12/14 bit, 8 kênh ngõ vào đa năng. Module hỗ trợ 4 chế độ cài đặt Jumper (Range Card):
    • Chế độ A: Đo nhiệt điện trở RTD Pt100 (đấu dây dạng 2 dây, 3 dây hoặc 4 dây).
    • Chế độ B: Đo tín hiệu điện áp $0\text{--}10\text{ V}$ hoặc $\pm 5\text{ V}, \pm 10\text{ V}$.
    • Chế độ C/D: Đo tín hiệu dòng điện 4 dây / 2 dây ($0\text{--}20\text{ mA}, 4\text{--}20\text{ mA}$).
  3. Module I/O phân tán Beckhoff:
    • Bus Coupler BK3120: Bộ ghép nối PROFIBUS DP, truyền tải 128 Byte Input / 128 Byte Output, quản lý tối đa 64 bus terminal (mở rộng lên 255 module qua K-bus), tốc độ đồng bộ $12\text{ Mbaud}$.
    • Digital Input KL1114: 4 kênh ngõ vào $24\text{ VDC}$ (mức "0": $-3\text{--}+5\text{ V}$; mức "1": $15\text{--}30\text{ V}$), cách ly quang $500\text{ V}$.
    • Digital Output KL2114: 4 kênh ngõ ra $24\text{ VDC}$, dòng tải tối đa $0.5\text{ A}$/kênh, tích hợp bảo vệ ngắn mạch và quá tải.
    • Bus End Terminal KL9010: Module kết thúc bus bắt buộc ở cuối rack K-bus để tránh phản xạ đường truyền và đảm bảo mạch vòng lặp kín.
  4. Hệ thống cảm biến và cơ cấu chấp hành:
    • Cảm biến nhiệt độ Pt100 (dải đo $-50^\circ\text{C}$ đến $+150^\circ\text{C}$).
    • Cảm biến độ ẩm không khí Siemens QFA 2060 (ngõ ra $0\text{--}10\text{ VDC}$ tương ứng $0\text{--}100%\text{ RH}$).
    • Cảm biến quang học Baumer xác định hành trình đóng/mở của hệ thống rèm.
    • Bơm nước $220\text{ VAC}$, quạt hút thông gió $220\text{ VAC}$, dàn đèn sưởi sợi đốt và động cơ đảo chiều kéo rèm qua bộ truyền động xích.
  5. Thiết bị đóng cắt và bảo vệ an toàn:
    • CB chống dòng rò Siemens 5SM1 311-6 ($16\text{ A}, I_{\Delta n} = 30\text{ mA}, 230\text{ VAC}$) bảo vệ người vận hành khi tiếp xúc môi trường ẩm ướt.
    • CB một chiều Schneider C60H-DC 3A ($250\text{ VDC}$) bảo vệ đường nguồn điều khiển $24\text{ VDC}$.
    • Cách ly chuyển tiếp: Rơ-le Opto bán dẫn $24\text{ VDC}$ kích cuộn hút Contactor $220\text{ VAC}$, ngăn ngừa hoàn toàn điện áp cao xâm nhập vào PLC.

Methodology

Quy trình phát triển dự án tuân thủ mô hình chữ V (V-Model) trong kỹ thuật điều khiển:

                    Thi công tủ điện
  • Tiến độ triển khai: Kế hoạch thực hiện trong 15 tuần:
    • Tuần 1–4: Khảo sát thực địa, tính toán phụ tải, thiết kế cơ khí khung thép $1500 \times 800 \times 1300\text{ mm}$ và cấu hình phần cứng.
    • Tuần 5–8: Lắp ráp tủ điện, đấu nối Bus Coupler BK3120, cấu hình file GSD của Beckhoff vào phần mềm Step 7 Hardware Configuration (HW Config).
    • Tuần 9–12: Viết chương trình logic điều khiển trong OB1, các hàm FC/FB, lập trình khối chuyển đổi tỷ lệ SCALE FC105 và thiết kế giao diện đồ họa WinCC.
    • Tuần 13–15: Cấu hình IIS Web Server và Web Navigator, chạy thử nghiệm vi khí hậu mô hình với đất trồng thực tế, tinh chỉnh thông số Hysteresis và đóng gói báo cáo.
  • Quản lý rủi ro: Đặt điện trở xả đầu cuối mạng PROFIBUS ($220,\Omega$ kết hợp $390,\Omega$ pull-up/down) để loại bỏ hiện tượng Bus Fault (BF) do sóng phản xạ; kết nối chân Mana của module SM331 với đất nguồn nhằm triệt tiêu điện áp trôi khi đo điện áp $0\text{--}10\text{ V}$.

Implementation và kết quả

Development process

Quá trình lập trình trên phần mềm SIMATIC Step 7 Manager v5.5 được module hóa thành các khối chức năng:

  • OB1: Khối vòng quét chính (Main Cycle Execution).
  • FC1: Đọc và chuẩn hóa dữ liệu Analog ngõ vào (Analog Processing).
  • FC2: Xử lý thuật toán điều khiển tự động bơm, quạt, đèn sưởi và rèm (Automatic Logic Control).
  • DB1: Khối dữ liệu lưu trữ giá trị cài đặt ngưỡng (Setpoint) và trạng thái hệ thống.

Thuật toán xử lý tín hiệu ngõ vào sử dụng hàm chuẩn SCALE (FC105) của thư viện Siemens Standard Library để biến đổi dải số nguyên nhị phân $0\text{--}27648$ từ kênh Analog thành giá trị kỹ thuật thực tế ($0.0\text{--}100.0%\text{ RH}$ hoặc $0.0\text{--}100.0^\circ\text{C}$). Dưới đây là đoạn mã Statement List (STL) tiêu biểu xử lý cảm biến độ ẩm không khí và kích hoạt quạt thông gió:

// ===================================================================
// NETWORK 1: ĐỌC VÀ CHUẨN HÓA CẢM BIẾN ĐỘ ẨM KHÔNG KHÍ (QFA 2060)
// ===================================================================
      CALL  "SCALE"
       IN     := PIW288           // Địa chỉ kênh Analog Input 0 từ SM331
       HI_LIM := 100.0            // Giới hạn trên: 100.0 %
       LO_LIM := 0.0              // Giới hạn dưới: 0.0 %
       BIPOLAR:= FALSE            // Chế độ Unipolar (0 - 10V)
       RET_VAL:= MW20             // Mã lỗi ngõ ra (Word)
       OUT    := MD30             // Biến lưu độ ẩm thực tế (Real, %)

// ===================================================================
// NETWORK 2: THUẬT TOÁN ĐIỀU KHIỂN QUẠT THÔNG GIÓ VỚI VÙNG TRỄ (HYSTERESIS)
// ===================================================================
      L     MD30                  // Tải giá trị độ ẩm thực tế (%)
      L     DB1.DBD4              // Tải ngưỡng cài đặt độ ẩm kích hoạt (VD: 80.0 %)
      >=R                         // So sánh nếu Độ ẩm thực tế >= Ngưỡng
      =     M 10.0                // Bật cờ yêu cầu thông gió

      L     MD30                  // Tải giá trị độ ẩm thực tế (%)
      L     DB1.DBD8              // Tải ngưỡng tắt quạt (VD: 65.0 %)
      <=R                         // So sánh nếu Độ ẩm thực tế <= Ngưỡng tắt
      R     M 10.0                // Reset cờ yêu cầu thông gió

      A     M 10.0
      A     I 0.0                 // Tiếp điểm chuyển mạch chế độ Auto
      =     Q 4.0                 // Xuất tín hiệu ra Relay điều khiển Quạt thông gió

Testing và validation

Hệ thống đã trải qua các đợt kiểm thử nghiêm ngặt tại phòng thí nghiệm tự động hóa:

     (Tín hiệu 7.85V)                                                (Setpoint: 80%)      (Quạt BẬT)
  • Đo lường độ chính xác tín hiệu Analog: Sai số chuyển đổi giữa thiết bị đo chuẩn Fluke 789 và giá trị hiển thị trên SCADA WinCC luôn duy trì $< 0.85%$.
  • Thời gian đáp ứng mạng PROFIBUS: Chu kỳ bus scan giữa CPU 315-2 PN/DP và Bus Coupler Beckhoff BK3120 đạt xấp xỉ $3\text{ ms}$ ở tốc độ $12\text{ Mbaud}$ với $32\text{ bit}$ I/O.
  • Kiểm thử Web Navigator: Thời gian trễ cập nhật trạng thái Tag từ PLC lên giao diện Web thông qua mạng 3G/Internet đo được trong khoảng $250\text{--}400\text{ ms}$.

Kết quả đạt được

Kế hoạch vs Thực tế:
- Điều khiển nhiệt/ẩm tự động:     [====================] 100% Hoàn thành
- Đóng cắt rèm theo cảm biến quang: [====================] 100% Hoàn thành
- Tích hợp mạng truyền thông đa hãng: [====================] 100% Hoàn thành
- SCADA Web Navigator từ xa:       [====================] 100% Hoàn thành
Chỉ số chức năng / Vận hành Chỉ tiêu thiết kế ban đầu Kết quả thực nghiệm đạt được
Độ ổn định nhiệt độ nhà màng $26^\circ\text{C} \pm 3^\circ\text{C}$ $26.2^\circ\text{C} \pm 1.2^\circ\text{C}$
Độ ẩm đất duy trì $60%\text{--}80%$ $68%\text{--}74%$ (ổn định)
Thời gian phản hồi cơ cấu chấp hành $< 1.0\text{ s}$ $0.15\text{ s}$
Bảo vệ an toàn rò điện Ngắt mạch khi $I_{rò} \ge 30\text{ mA}$ Ngắt tức thời sau $28\text{ ms}$
Tỷ lệ thất thoát dữ liệu truyền thông $< 0.1%$ $0.00%$ (không xảy ra lỗi Bus Fault)

Đổi mới và đóng góp

  1. Tích hợp liên nền tảng Siemens - Beckhoff tối ưu chi phí: Đề tài đã giải quyết thành công bài toán cấu hình liên mạng giữa PLC Siemens S7-300 và trạm I/O phân tán Beckhoff BK3120 qua tệp GSD chuyên biệt. Giải pháp này giúp cắt giảm $42%$ chi phí phần cứng I/O so với việc sử dụng toàn bộ module mở rộng đồng bộ của Siemens ET200M mà vẫn giữ nguyên độ bền công nghiệp.
  2. Cấu trúc điều khiển vi khí hậu phân tầng linh hoạt: Khác với các hệ thống vi điều khiển đơn giản chỉ hỗ trợ điều khiển On/Off tức thời, giải pháp tích hợp thuật toán trễ (Hysteresis Band) kết hợp bảo vệ liên động mềm giữa hệ thống phun sương và quạt thông gió, giảm tần suất đóng ngắt Contactor tới $60%$, giúp tăng tuổi thọ động cơ.
  3. Giám sát SCADA chuẩn công nghiệp trên Web Navigator: Thiết kế thành công giao diện vận hành trực quan qua nền tảng Web Server IIS của WinCC, cho phép kỹ sư hoặc chủ nông trại giám sát thông số đất, nước và điều khiển cưỡng bức mọi thiết bị từ xa qua smartphone/laptop mà không cần cài đặt phần mềm chuyên dụng.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Hệ thống được thiết kế tối ưu cho các trang trại trồng dưa lưới, phong lan cao cấp, rau thủy canh và vườn ươm giống sạch tại các khu nông nghiệp công nghệ cao.

     [Ban ngày - Nắng gắt]                           [Độ ẩm đất xuống thấp]
  - Cảm biến quang: Cường độ cao                 - Cảm biến đất: Độ ẩm < 60%
  - Nhiệt độ > 32°C                              - PLC kích hoạt Bơm tưới (Q4.1)
  - Motor rèm kéo che mát (Q4.2)                 - Phun sương bù ẩm vi khí hậu
  - Quạt hút bật tối đa (Q4.0)                   - Tự ngắt khi đạt ngưỡng 75%

Hướng dẫn triển khai và lắp đặt

  1. Thi công phần cứng: Đặt tủ điện điều khiển nơi khô ráo; gạt chốt Range Card trên module SM331 đúng vị trí: vị trí A cho cảm biến nhiệt Pt100 (kênh 0–1), vị trí B cho cảm biến độ ẩm QFA 2060 ($0\text{--}10\text{ V}$, kênh 2–3). Nối tắt chân âm của tín hiệu $0\text{--}10\text{ V}$ với chân Mana và nối đất đẳng thế.
  2. Cấu hình mạng: Nhập file trạm GSD của Bus Coupler Beckhoff BK3120.GSD vào thư mục \Step7\S7DATA\GSD, mở HW Config gán địa chỉ trạm PROFIBUS DP (DP Address = 3) trùng với switch gạt trên phần cứng BK3120.
  3. Triển khai Web Server: Trên máy tính chạy WinCC, bật dịch vụ Internet Information Services (IIS), khởi chạy trình quản lý WinCC Web Configurator, tạo thư mục xuất bản (Virtual Directory) cổng 80 và phân quyền tài khoản người dùng đăng nhập.

Phân tích hiệu quả kinh tế (ROI)

Tính toán trên quy mô trang trại $1.000\text{ m}^2$ trồng dưa lưới:

Hạng mục chi phí / Lợi ích Canh tác truyền thống Canh tác tự động bằng PLC đề tài
Chi phí nhân công vận hành/năm $120.000.000\text{ VNĐ}$ (2 lao động) $24.000.000\text{ VNĐ}$ (giảm 80%)
Chi phí điện năng và nước tưới/năm $35.000.000\text{ VNĐ}$ $22.750.000\text{ VNĐ}$ (tiết kiệm 35%)
Tỷ lệ sản phẩm loại 1 xuất khẩu $65%$ $92%$ (do vi khí hậu ổn định)
Doanh thu ước tính/vụ ($3\text{ vụ/năm}$) $450.000.000\text{ VNĐ}$ $635.000.000\text{ VNĐ}$
Thời gian thu hồi vốn đầu tư (ROI) — 1.2 năm (14 tháng)

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại: Mô hình thực nghiệm có kích thước thu nhỏ ($1500 \times 800 \times 1300\text{ mm}$), quán tính nhiệt nhỏ hơn so với nhà màng thực tế quy mô hecta nên các chu kỳ dao động nhiệt độ diễn ra nhanh hơn; giao diện Web Navigator phụ thuộc vào trình duyệt Internet Explorer có hỗ trợ ActiveX plugin.
  • Hướng phát triển đề tài:
    1. Nâng cấp bộ điều khiển trung tâm lên dòng Siemens S7-1200 / S7-1500 và nền tảng TIA Portal v18, hỗ trợ chuẩn kết nối OPC UA và giao thức MQTT để kết nối trực tiếp lên đám mây AWS/Azure IoT.
    2. Ứng dụng thuật toán điều khiển mờ (Fuzzy Logic) hoặc thuật toán dự báo mô hình (MPC - Model Predictive Control) để điều khiển vi khí hậu tiết kiệm năng lượng hơn.
    3. Bổ sung các cảm biến chuyên sâu: cảm biến đo nồng độ khí $\text{CO}_2$, cảm biến đo bức xạ mặt trời (PAR sensor) và cảm biến đo độ dẫn điện của đất (EC).

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điều khiển & Tự động hóa, Điện công nghiệp: Nắm vững phương pháp tích hợp mạng truyền thông công nghiệp PROFIBUS DP giữa các thiết bị đa hãng (Siemens và Beckhoff), kỹ thuật xử lý tín hiệu Analog và lập trình Step 7.
  • Kỹ sư tích hợp hệ thống (System Integrator): Tham khảo kiến trúc phối ghép phần cứng module hóa, cấu hình trạm I/O từ xa giúp giảm đáng kể chi phí dự án nhưng vẫn đảm bảo tiêu chuẩn vận hành công nghiệp.
  • Chủ đầu tư và doanh nghiệp nông nghiệp: Có được giải pháp tự động hóa tin cậy, làm chủ hoàn toàn công nghệ trong nước, loại bỏ sự phụ thuộc vào các gói kỹ thuật đắt đỏ nhập khẩu từ nước ngoài.
  • Nhà nghiên cứu nông học: Sở hữu công cụ thu thập dữ liệu vi khí hậu liên tục, chính xác phục vụ nghiên cứu mô hình phát triển sinh học của cây trồng.

Câu hỏi thường gặp

1. Cần chuẩn bị cấu hình phần cứng tối thiểu nào để vận hành SCADA WinCC Web Navigator?

Hệ thống yêu cầu máy chủ chạy hệ điều hành Windows 7 Professional/Enterprise SP1 (32-bit hoặc 64-bit) hoặc Windows 10 LTSC, cài đặt phần mềm WinCC v7.0 SP3 trở lên cùng gói WinCC/Web Navigator Server. Máy chủ cần tối thiểu $4\text{ GB RAM}$, có cổng mạng Ethernet kết nối trực tiếp với CPU 315-2 PN/DP qua giao thức TCP/IP.

2. Nếu đường truyền mạng PROFIBUS DP giữa CPU và Bus Coupler BK3120 bị đứt thì hệ thống xử lý như thế nào?

Khi mất kết nối cáp PROFIBUS, đèn LED BF (Bus Fault) trên PLC và Bus Coupler sẽ nhấp nháy đỏ. Trong CPU S7-300, hàm ngắt tổ chức OB86 (Rack Failure) và OB122 (I/O Access Error) sẽ được kích hoạt để ngăn CPU bị Stop đột ngột. Đồng thời, toàn bộ ngõ ra của module KL2114 sẽ tự động chuyển về trạng thái an toàn ($0\text{ VDC}$) để ngắt tất cả các cơ cấu chấp hành, tránh sự cố tràn nước hoặc cháy động cơ.

3. Tại sao cần kết nối chân âm của cảm biến điện áp $0\text{--}10\text{ V}$ với chân Mana trên module Analog SM331?

Module SM331 6ES7331-7KF02-0AB0 sử dụng bộ chuyển đổi tương tự-số (ADC) có điểm tham chiếu điện thế chung là chân Mana. Nếu không nối tắt chân âm của tín hiệu đo với Mana, giữa điểm đo và đất của module sẽ xuất hiện điện áp trôi (Common-mode Voltage $V_{cm}$). Nếu $V_{cm}$ vượt quá ngưỡng cho phép ($2.5\text{ VDC}$ đối với tín hiệu không cách ly), giá trị chuyển đổi sẽ bị tràn số (7FFF Hex) dẫn đến sai lệch hoàn toàn kết quả đo.

4. Hệ thống có thể mở rộng thêm số lượng cảm biến và vòi tưới cho diện tích lớn hơn không?

Khả năng mở rộng của hệ thống rất lớn. Mỗi Bus Coupler BK3120 hỗ trợ cắm trực tiếp đến 64 terminal và mở rộng lên 255 module qua bus mở rộng K-bus (tối đa 128 Byte Input / 128 Byte Output). Mạng PROFIBUS DP của CPU 315-2 PN/DP hỗ trợ kết nối lên đến 126 trạm phụ (Slave). Do đó, hệ thống hoàn toàn có thể mở rộng quản lý hàng chục khu nhà màng độc lập.

5. Chi phí đầu tư chế tạo mô hình và thời gian hoàn vốn thực tế là bao lâu?

Tổng chi phí linh kiện phần cứng thực hiện mô hình thực nghiệm (bao gồm PLC, module analog, trạm Beckhoff, cảm biến và khung cơ khí) ước tính khoảng $18.000.000\text{--}25.000.000\text{ VNĐ}$. Khi áp dụng vào thực tế quy mô trang trại thương phẩm, hệ thống giúp tiết kiệm chi phí lao động và tối ưu năng suất, mang lại thời gian thu hồi vốn trung bình chỉ từ 12 đến 14 tháng.

Kết luận

Đồ án tốt nghiệp "Mô hình nhà vườn tự động trồng cây nông nghiệp dùng PLC điều khiển" đã thiết kế và thử nghiệm thành công một giải pháp tự động hóa toàn diện cho nhà màng công nghệ cao. Bằng việc kết hợp sức mạnh xử lý công nghiệp của PLC Siemens SIMATIC S7-300 với tính linh hoạt, kinh tế của hệ thống trạm phân tán Beckhoff BK3120 qua mạng PROFIBUS DP, đề tài đã chứng minh tính khả thi vượt trội về mặt kỹ thuật và hiệu quả kinh tế so với các giải pháp truyền thống.

Hệ thống không chỉ tạo ra một môi trường tiểu khí hậu lý tưởng cho cây trồng phát triển với độ chính xác cao mà còn mở ra hướng tiếp cận mới trong việc làm chủ công nghệ điều khiển tự động phục vụ nền nông nghiệp thông minh tại Việt Nam. Quý độc giả, sinh viên và doanh nghiệp quan tâm có thể ứng dụng trực tiếp kiến trúc này vào các dự án chuyển giao kỹ thuật thực tế nhằm nâng cao năng suất và chất lượng nông sản.
