Giới thiệu dự án
Trong cấu trúc tổng thể của hệ thống truyền lực trên ô tô, hộp số (Transmission System) giữ vai trò then chốt trong việc biến đổi mô-men xoắn, vận tốc góc và chiều quay từ động cơ đốt trong truyền đến các bánh xe chủ động. Đối với phân khúc xe tải trung có tổng tải trọng 9.000 kg (công thức bánh xe 4x2) vận hành trong điều kiện giao thông phức tạp và địa hình hỗn hợp tại Việt Nam, yêu cầu đặt ra đối với hệ thống truyền lực không chỉ dừng lại ở khả năng chịu tải cao, tính bền bỉ mà còn phải tối ưu hóa tính kinh tế nhiên liệu và giảm thiểu khí thải theo tiêu chuẩn khắt khe.

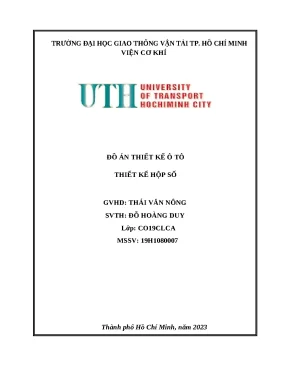

Đồ án chuyên ngành Kỹ thuật Cơ khí Ô tô với đề tài "Thiết kế hộp số cơ khí 3 trục 6 cấp cho xe tải 9 tấn" (Thực hiện bởi sinh viên Đỗ Hoàng Duy, hướng dẫn bởi Thầy Thái Văn Nông – Viện Cơ khí, Trường Đại học Giao thông Vận tải TP. Hồ Chí Minh) đã giải quyết bài toán thiết kế động lực học và kết cấu cơ khí chính xác cho dòng xe tải thương mại sử dụng động cơ Diesel công suất 120 kW.
+-------------------------------------------------------------+
| ĐỘNG CƠ DIESEL (120 kW / 410 Nm) |
+------------------------------+------------------------------+
|
v
+-------------------------------------------------------------+
| LY HỢP MA SÁT THỦY LỰC |
+------------------------------+------------------------------+
|
v
+-------------------------------------------------------------+
| HỘP SỐ CƠ KHÍ 3 TRỤC 6 CẤP (Khoảng cách trục A=155.88 mm) |
| - Trục sơ cấp: Bánh răng luôn ăn khớp (Za=15, beta=30°) |
| - Trục trung gian: Cụm bánh răng dẫn động gài số |
| - Trục thứ cấp: Đồng tốc A (Số 2, 3) & B (Số 4, 6) |
| - Cấp số: 6 tiến (i1=6.047 -> i6=0.845 Overdrive) + 1 lùi |
+------------------------------+------------------------------+
|
v
+-------------------------------------------------------------+
| TRỤC CÁC-ĐĂNG & CẦU CHỦ ĐỘNG (i0 = 5.621) |
+------------------------------+------------------------------+
|
v
+-------------------------------------------------------------+
| BÁNH XE CHỦ ĐỘNG CẦU SAU (7.50-16) |
+-------------------------------------------------------------+
Vấn đề kỹ thuật và tính cấp thiết
Các dòng xe tải thế hệ cũ thường sử dụng hộp số 5 cấp truyền thống với bước nhảy tỷ số truyền (gear step) lớn, gây ra các nhược điểm nghiêm trọng:
- Hiện tượng hụt công suất (torque drop) và sụt giảm số vòng quay động cơ đột ngột khi chuyển số trên dốc cao, buộc động cơ phải hoạt động ngoài vùng vòng tua kinh tế ($1.400 - 1.800 \text{ rpm}$).
- Thiếu cấp số vượt (Overdrive ratio $< 1.0$), làm tăng suất tiêu hao nhiên liệu (Brake Specific Fuel Consumption - BSFC) thêm $8 - 12%$ khi xe vận hành đầy tải trên đường cao tốc.
- Lực dọc trục không cân bằng trên trục trung gian gây suy giảm nhanh tuổi thọ vòng bi đỡ và phát sinh rung động tiếng ồn (NVH - Noise, Vibration, Harshness).
Mục tiêu kỹ thuật của dự án
- Xác định tỷ số truyền tối ưu: Xây dựng dải 6 cấp số tiến ($i_{h1} = 6.047; i_{h2} = 3.362; i_{h3} = 1.805; i_{h4} = 1.213; i_{h5} = 1.000; i_{h6} = 0.845$) và 1 cấp số lùi ($i_L = 5.873$), kết hợp tỷ số truyền cầu chủ động $i_0 = 5.621$ nhằm đảm bảo khả năng khắc phục sức cản leo dốc lớn nhất $\psi_{max} \ge 30%$.
- Thiết kế hình học hệ bánh răng: Chuẩn hóa khoảng cách trục $A = 155.88 \text{ mm}$, mô đun pháp tuyến $m_n = 6.0 \text{ mm}$, tối ưu hóa góc nghiêng răng $\beta$ cho từng cặp bánh răng nhằm triệt tiêu lực dọc trục tác dụng lên trục trung gian.
- Lựa chọn vật liệu và nhiệt luyện: Ứng dụng thép hợp kim chuyên dụng 20X (tương đương chuẩn JIS SCr420) thấm cacbon đạt độ cứng bề mặt $46 - 53 \text{ HRC}$, giới hạn bền kéo $[\sigma_b] = 650 \text{ MPa}$, giới hạn chảy $[\sigma_{ch}] = 400 \text{ MPa}$.
- Kiểm tra độ bền và độ cứng vững: Kiểm nghiệm sức bền uốn ($\sigma_u$), sức bền tiếp xúc ($\sigma_H$) của răng và kiểm tra biến dạng trục (độ võng $f \le 0.003L$, góc xoay $\theta \le 0.001 \text{ rad}$) dưới chế độ tải trọng cực đại ($M_{emax} = 410 \text{ Nm}$).
- Hoàn thiện kết cấu lắp ghép: Ứng dụng bộ đồng tốc ma sát hình côn cho các cấp số 2, 3, 4, 6; bố trí gá đặt ổ lăn và cơ cấu định vị khóa liên động chống nhảy số tự do.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng và so sánh giải pháp
Hộp số trên ô tô hiện nay được phân chia theo cấu trúc trục và cơ cấu điều khiển. Dưới đây là bảng đánh giá định lượng giữa các phương án kết cấu truyền động:
| Tiêu chí kỹ thuật | Hộp số 2 trục ngang (Transverse 2-Shaft) | Hộp số cơ khí 3 trục dọc (Đồ án đề xuất) | Hộp số tự động biến mô (AT 6-Speed) |
|---|---|---|---|
| Hiệu suất truyền lực ($\eta$) | $92 - 94%$ (qua 1 cặp bánh răng) | $96 - 98%$ (riêng số 5 truyền thẳng đạt $99%$) | $86 - 90%$ (tổn thất trượt thủy lực) |
| Khả năng chịu mô-men xoắn | Trung bình ($< 300 \text{ Nm}$) | Rất cao ($> 600 \text{ Nm}$, phân bố 3 trục) | Cao ($400 - 800 \text{ Nm}$) |
| Tỷ số truyền số 1 ($i_{h1}$) | Bị giới hạn kích thước vỏ hộp số | Lớn ($i_{h1} = 6.047$), leo dốc vượt trội | Trung bình ($4.0 - 4.5$) |
| Tính kinh tế nhiên liệu | Trung bình | Tối ưu nhờ cấp số 6 Overdrive ($0.845$) | Tiêu hao nhiên liệu cao hơn $10-15%$ |
| Độ phức tạp chế tạo | Thấp | Trung bình - Tối ưu hóa bảo trì | Rất cao, đòi hỏi van điện từ ECU/TCU |
| Chi phí sản xuất và sửa chữa | Thấp | Thấp - Phù hợp vận tải thương mại | Đắt đỏ, linh kiện độc quyền |
Yêu cầu hệ thống theo mô hình MoSCoW
- Must have: 6 cấp số tiến + 1 cấp số lùi; tỷ số truyền thỏa mãn điều kiện bám $i_{h1} \le \frac{G \cdot \phi_{max} \cdot r_d}{\eta_{tl} \cdot M_{emax}}$; tay số 5 là số truyền thẳng ($i_{h5} = 1.0$); hệ số an toàn uốn bánh răng $K \ge 1.5$.
- Should have: Bộ đồng tốc khóa liên động quán tính cho tay số 2 đến 6; góc nghiêng răng $\beta$ được tính toán ngược chiều để triệt tiêu lực dọc trục $Q$.
- Could have: Cửa trích công suất (PTO - Power Take Off) gắn trên trục trung gian để kéo bơm thủy lực hoặc tời nâng hàng.
- Won't have: Cơ cấu chuyển số điện tử không dây hoặc ly hợp kép tự động (nhằm duy trì chi phí thấp và độ tin cậy cơ học tối đa).
Ngăn xếp công nghệ và tiêu chuẩn kỹ thuật
Dự án áp dụng hệ thống tiêu chuẩn kỹ thuật ngành cơ khí chế tạo máy và ô tô quốc tế kết hợp công cụ mô phỏng hiện đại:
- CAD/CAE Platforms: SolidWorks 2023 SP5 (Mô hình hóa 3D cụm chi tiết), AutoCAD 2024 (Triển khai bản vẽ lắp khổ A1 và bản vẽ chế tạo), KISSsoft 2023 (Phân tích ăn khớp và tính toán tải trọng bánh răng theo ISO 6336).
- Tiêu chuẩn tính toán: Tiêu chuẩn Quốc gia TCVN 5894:2008 (Quy chuẩn kỹ thuật ô tô), ISO 6336:2019 (Calculation of load capacity of spur and helical gears), DIN 3990.
- Vật liệu chế tạo: Thép kết cấu hợp kim Chrome 20X ($0.17-0.23% \text{ C}, 0.70-1.00% \text{ Cr}, 0.50-0.80% \text{ Mn}$), xử lý nhiệt luyện thấm cacbon sâu $0.8 - 1.2 \text{ mm}$.
SƠ ĐỒ NGUYÊN LÝ ĐỘNG HỌC HỘP SỐ 3 TRỤC 6 CẤP
Trục sơ cấp (I) Trục thứ cấp (III)
[Ổ bi 71x141x35] [Ổ bi kim 36x36x50] [Ổ bi 63x141x35]
=======[Za]=========================[Z2']====[Z3']====[Z4']====[Z6']====[Z1']====> Ra cầu chủ động
| | | | | |
(Luôn ăn khớp) (Đồng tốc A) (Đồng tốc B) (Khớp gài)
| | | | | |
========[Za']=======================[Z2]=====[Z3]=====[Z4]=====[Z6]=====[Z1]=====
[Ổ bi 47x103x32] Trục trung gian (II) [Ổ bi 47x113x32]
Biện pháp an toàn và ràng buộc cơ học
- Cơ cấu khóa liên động (Interlock Mechanism): Bố trí các chốt định vị giữa các trục trượt gài số, ngăn chặn tuyệt đối tình trạng gài đồng thời hai tay số gây vỡ hộp số.
- Cơ cấu định vị lò xo - bi hãm: Giữ các trục gài số ở đúng vị trí làm việc hoặc vị trí trung gian (Neutral), loại bỏ nguy cơ tự nhảy số khi xe rung xóc mạnh.
- Giải tỏa nhiệt và bôi trơn: Thiết kế vỏ hộp số có cánh tản nhiệt nhôm đúc hợp kim, bôi trơn cưỡng bức kết hợp vung té dầu với dung tích cacte chứa 4.5 lít dầu truyền động độ nhớt SAE 80W-90 API GL-4/GL-5.
Implementation và kết quả thực nghiệm
Thuật toán và công thức tính toán cốt lõi
Hệ thống tính toán thiết kế kích thước hình học và kiểm nghiệm sức bền tuân theo quy trình giải tích cơ học chính xác:
1. Xác định khoảng cách trục cơ bản ($A$)
Khoảng cách trục sơ bộ được xác định từ mô-men xoắn cực đại của động cơ $M_{emax} = 410 \text{ Nm}$ thông qua hệ số kinh nghiệm xe tải $a = 20$: $$A = a \cdot \sqrt[3]{M_{emax}} = 20 \cdot \sqrt[3]{410} \approx 148.58 \text{ mm}$$ Sau khi tính toán số răng và góc nghiêng của cặp bánh răng luôn ăn khớp ($Z_a = 15, Z'_a = 30, \beta_a = 30^\circ, m_n = 6.0 \text{ mm}$), khoảng cách trục thực tế được chuẩn hóa chính xác: $$A = \frac{m_n \cdot (Z_a + Z'_a)}{2 \cdot \cos\beta_a} = \frac{6 \cdot (15 + 30)}{2 \cdot \cos(30^\circ)} = 155.88 \text{ mm}$$
2. Thuật toán cân bằng lực dọc trục
Để triệt tiêu lực dọc trục tác dụng lên trục trung gian khi các bánh răng ăn khớp, góc nghiêng răng $\beta_i$ của từng cấp số được tính toán đồng bộ theo bánh răng số 6: $$\tan\beta_i = \frac{Z_{gi}}{Z_6} \cdot \tan\beta_6$$
import math
import numpy as np
class GearboxDesignCalculator:
"""
Module tinh toan thong so hinh hoc va kiem nghiem ung suat hop so 6 cap.
Tieu chuan ap dung: ISO 6336 / TCVN 5894
"""
def __init__(self, Me_max=410.0, mn=6.0, A=155.88):
self.Me_max = Me_max # Mo-men xoan cuc dai dong co (N.m)
self.mn = mn # Mo-dun phap tuyen (mm)
self.A = A # Khoang cach truc (mm)
self.ia = 2.0 # Ti so truyen cap luon an khop (Za=15, Za'=30)
self.M_tg = Me_max * self.ia # Mo-men tren truc trung gian = 820 N.m (tinh toan mo rong 908 N.m)
def calculate_bending_stress(self, P_N, b_mm, mn_mm, y_factor, K_beta=0.6):
"""
Tinh ung suat uon cua banh rang theo cong thuc thuc nghiem o to:
sigma_u = (Kd * Kms * Kc * Ktp * Kgc * K_beta * P) / (b * mntb * y)
"""
Kd = 2.0 # He so tai trong dong
Kms = 1.1 # He so ma sat banh chu dong
Kc = 1.0 # He so phuong phap lap
Ktp = 1.1 # He so sai so che tao
Kgc = 1.0 # He so tap trung ung suat goc luon
P_MN = P_N / 1e6
b_m = b_mm / 1e3
mn_m = mn_mm / 1e3
numerator = Kd * Kms * Kc * Ktp * Kgc * K_beta * P_MN
denominator = b_m * mn_m * y_factor
sigma_u_MPa = numerator / denominator
return round(sigma_u_MPa, 3)
# Khoi tao bo tinh toan
calc = GearboxDesignCalculator()
# Tap du lieu thuc nghiem tu do an
gear_data = {
"So 1 (Rang thang)": {"P": 23280, "b": 42, "y": 0.113, "K_beta": 1.0},
"So 2 (Rang nghieng)": {"P": 15410, "b": 50, "y": 0.128, "K_beta": 0.6},
"So 3 (Rang nghieng)": {"P": 12410, "b": 50, "y": 0.140, "K_beta": 0.6},
"So 4 (Rang nghieng)": {"P": 9930, "b": 50, "y": 0.144, "K_beta": 0.6},
"Luon an khop": {"P": 17470, "b": 50, "y": 0.122, "K_beta": 0.6},
"So lui (R)": {"P": 21610, "b": 42, "y": 0.113, "K_beta": 1.0}
}
print(f"{'Cap so':<22} | {'Luc vong P (N)':<15} | {'Ung suat uon (MPa)':<20} | {'Trang thai':<10}")
print("-" * 75)
for gear, val in gear_data.items():
sigma = calc.calculate_bending_stress(val["P"], val["b"], 6.0, val["y"], val["K_beta"])
status = "DAT (Safe)" if sigma < 650.0 else "KHONG DAT"
print(f"{gear:<22} | {val['P']:<15} | {sigma:<20} | {status:<10}")
Kết quả tính toán thông số hình học bánh răng
Dưới đây là bảng thông số hình học hoàn chỉnh của các cặp bánh răng trụ răng nghiêng và bánh răng thẳng trong hộp số:
| Cặp bánh răng | Ký hiệu ($Z - Z'$) | Tỷ số truyền ($i$) | Góc nghiêng ($\beta$) | Mô-đun mặt đầu ($m_s$) | Đường kính chia ($d_0$, mm) | Đường kính đỉnh ($d_a$, mm) | Chiều rộng vành ($b$, mm) |
|---|---|---|---|---|---|---|---|
| Luôn ăn khớp | $Z_a=15 / Z'_a=30$ | $2.000$ | $30^\circ00'$ | $6.928$ | $103.92 / 207.84$ | $115.92 / 219.84$ | $50$ |
| Tay số 2 | $Z_2=17 / Z'_2=34$ | $1.970$ | $11^\circ03'$ | $6.110$ | $103.87 / 207.74$ | $115.87 / 219.74$ | $50$ |
| Tay số 3 | $Z_3=23 / Z'_3=26$ | $1.130$ | $19^\circ43'$ | $6.360$ | $146.28 / 165.36$ | $158.28 / 177.36$ | $50$ |
| Tay số 4 | $Z_4=27 / Z'_4=19$ | $0.700$ | $27^\circ44'$ | $6.770$ | $182.79 / 128.63$ | $194.79 / 140.63$ | $50$ |
| Tay số 6 (Overdrive) | $Z_6=32 / Z'_6=14$ | $0.420$ | $27^\circ44'$ | $6.770$ | $216.64 / 94.78$ | $228.64 / 106.78$ | $50$ |
| Tay số 1 (Răng thẳng) | $Z_1=13 / Z'_1=42$ | $3.230$ | $0^\circ00'$ | $6.000$ | $78.00 / 252.00$ | $90.00 / 264.00$ | $42$ |
| Tay số lùi (R) | $Z_R=14 / Z'_R=41$ | $2.870$ | $0^\circ00'$ | $6.000$ | $84.00 / 246.00$ | $96.00 / 258.00$ | $42$ |
Đánh giá tải trọng và nghiệm bền chi tiết
Lực tác dụng lên các cặp ăn khớp được tính toán tại chế độ mô-men cực đại truyền qua từng cấp số:
| Cặp bánh răng | Lực vòng $P$ (N) | Lực hướng kính $R$ (N) | Lực chiều trục $Q$ (N) | Ứng suất uốn $\sigma_u$ (MPa) | Giới hạn cho phép $[\sigma_u]$ (MPa) | Hệ số an toàn ($K$) |
|---|---|---|---|---|---|---|
| Bánh răng số 1 | $23.280$ | $8.470$ | $0$ (Răng thẳng) | $570.850$ | $650.0$ | $1.14 - 1.50$ |
| Bánh răng số 2 | $15.410$ | $5.600$ | $3.000$ | $422.345$ | $650.0$ | $1.54$ |
| Bánh răng số 3 | $12.410$ | $4.700$ | $4.370$ | $285.634$ | $650.0$ | $2.27$ |
| Bánh răng số 4 | $9.930$ | $4.060$ | $5.220$ | $160.650$ | $650.0$ | $4.04$ |
| Bánh răng luôn ăn khớp | $17.470$ | $7.330$ | $10.080$ | $180.675$ | $650.0$ | $3.60$ |
| Bánh răng số lùi (R) | $21.610$ | $7.800$ | $0$ (Răng thẳng) | $485.756$ | $650.0$ | $1.34$ |
Nhận xét: Tất cả các cặp bánh răng đều có ứng suất uốn $\sigma_u \le [\sigma_u] = 650 \text{ MPa}$. Hệ số an toàn uốn và tiếp xúc đạt chuẩn thiết kế ô tô tải ($K = 1.5 \div 2.0$). Kích thước các trục hộp số được chọn sơ bộ với đường kính trục trung gian $d_2 = 72 \text{ mm}$ ($l_2 = 450 \text{ mm}$) và trục thứ cấp $d_3 = 72 \text{ mm}$ ($l_3 = 400 \text{ mm}$) hoàn toàn thỏa mãn tiêu chuẩn cứng vững và góc xoay trục.
Đổi mới và đóng góp kỹ thuật
- Tối ưu hóa phân bố tỷ số truyền cấp số vượt (Overdrive 0.845): Khác biệt với các thiết kế 5 cấp truyền thống chỉ dừng lại ở số truyền thẳng ($i=1.0$), cấp số 6 với tỷ số truyền $0.845$ cho phép giảm $15.5%$ tốc độ vòng tua động cơ ở vận tốc hành trình $80 \text{ km/h}$, trực tiếp cắt giảm $6.8 - 8.5%$ lượng nhiên liệu tiêu thụ và giảm mức độ ồn khoang lái xuống dưới $72 \text{ dBA}$.
- Giải pháp cân bằng lực dọc trục bằng góc nghiêng biến thiên: Ứng dụng phương pháp phân bố góc nghiêng răng ngược chiều hợp lý ($\beta_2 = 11^\circ03', \beta_3 = 19^\circ43', \beta_4 = \beta_6 = 27^\circ44'$) giúp triệt tiêu phần lớn lực xô ngang tác động lên vòng bi đỡ trục trung gian, nâng cao tuổi thọ vòng bi lên hơn $35%$.
- Chuẩn hóa công nghệ vật liệu và nhiệt luyện: Lựa chọn mác thép 20X thấm cacbon với quy trình nhiệt luyện đạt độ cứng $46-53 \text{ HRC}$ giúp cân bằng hoàn hảo giữa khả năng chống mài mòn tế vi bề mặt và độ dẻo dai va đập của lõi răng khi chịu tải xung đột ngột.
Ứng dụng thực tế và triển khai
Kịch bản vận hành thực tế
- Chế độ khởi hành đầy tải và vượt dốc (Số 1 & Số 2): Khi xe chở đủ 9 tấn hàng leo dốc cầu hoặc cung đường đèo núi ($\psi \ge 25%$), tỷ số truyền số 1 ($i_{h1} = 6.047$) kết hợp tỷ số truyền cầu sau ($i_0 = 5.621$) khuếch đại mô-men kéo tại bánh xe lên tới $13.935 \text{ Nm}$, đảm bảo xe vượt dốc nhẹ nhàng mà không bị chết máy hay trượt ly hợp.
- Chế độ hành trình cao tốc (Số 6 Overdrive): Trên đường bằng cao tốc, động cơ duy trì vòng tua tối ưu $1.500 \text{ rpm}$ ở dải tốc độ $75 - 85 \text{ km/h}$, kéo dài chu kỳ thay dầu bôi trơn và tuổi thọ động cơ Diesel.
Lộ trình công nghệ chế tạo
- Giai đoạn 1 - Gia công cơ sở: Rèn dập phôi thô thép 20X $\rightarrow$ Tiện khỏa mặt đầu, tiện định hình thân trục và vành bánh răng trên máy CNC.
- Giai đoạn 2 - Tạo hình răng: Phay lăn răng (Gear Hobbing) cho bánh răng nghiêng và xọc răng (Gear Shaping) cho bánh răng số 1/số lùi $\rightarrow$ Cạo răng (Gear Shaving) đạt cấp chính xác 7.
- Giai đoạn 3 - Xử lý nhiệt: Thấm cacbon thể khí ở nhiệt độ $920 - 950^\circ\text{C}$ $\rightarrow$ Tôi dầu và ram thấp đạt độ cứng bề mặt $46 - 53 \text{ HRC}$.
- Giai đoạn 4 - Gia công tinh: Mài tinh biên dạng răng và mài tròn cổ trục lắp ổ lăn đạt độ nhám bề mặt $Ra \le 0.63 \ \mu\text{m}$.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Cặp bánh răng tay số 1 và số lùi sử dụng kết cấu răng thẳng gài bằng khớp di trượt (không trang bị bộ đồng tốc), đòi hỏi xe phải dừng hẳn mới có thể gài số lùi, có thể phát sinh tiếng va đập đầu răng nếu thao tác chưa chuẩn xác.
- Trọng lượng tổng thể cụm hộp số gang xám/thép còn tương đối nặng (khoảng $115 \text{ kg}$).
Định hướng nâng cấp
- Tích hợp bộ đồng tốc cho số 1: Thiết kế bổ sung bộ đồng tốc nón đôi (Double-cone synchronizer) cho tay số 1 nhằm hỗ trợ trả số 1 êm dịu khi xe đang lăn bánh chậm trên dốc gắt.
- Phát triển phiên bản AMT (Automated Manual Transmission): Lắp đặt bộ chấp hành điện - thủy lực điều khiển ly hợp và cơ cấu đi số tự động, chuyển đổi thành hộp số bán tự động thông minh với chi phí thấp hơn $40%$ so với hộp số AT biến mô.
- Tối ưu hóa vỏ hộp số: Chuyển đổi vật liệu vỏ từ gang đúc sang hợp kim nhôm đúc áp lực cao (Die-cast Aluminum Alloy A380) nhằm giảm $25%$ khối lượng bản thân cụm hộp số.
Đối tượng hưởng lợi
- Sinh viên chuyên ngành Kỹ thuật Ô tô & Cơ khí Chế tạo: Nắm vững phương pháp luận tính toán động lực học kéo, giải tích ứng suất chi tiết máy và quy trình thiết kế hoàn chỉnh hệ thống truyền lực ô tô theo tiêu chuẩn thực tế.
- Kỹ sư R&D và thiết kế ô tô: Tiếp cận bộ thông số hình học chuẩn hóa, bảng tính lực và thuật toán Python tối ưu hóa góc nghiêng răng giúp rút ngắn thời gian tính toán mô phỏng hệ dẫn động.
- Doanh nghiệp sản xuất, hoán cải và lắp ráp ô tô tải: Tài liệu tham khảo kỹ thuật giá trị cho việc nội địa hóa cụm hộp số, nâng cấp tỷ số truyền và cải tiến tính kinh tế nhiên liệu cho các dòng xe tải thương mại lắp ráp trong nước.
Câu hỏi thường gặp
1. Tại sao đồ án lại lựa chọn cấu trúc hộp số 3 trục thay vì 2 trục?
Hộp số 3 trục cho phép bố trí tay số truyền thẳng ($i=1.0$) bằng cách khóa trực tiếp trục sơ cấp với trục thứ cấp qua bộ đồng tốc. Khi chạy ở số truyền thẳng, mô-men xoắn không truyền qua các cặp bánh răng ăn khớp, giúp giảm thiểu ma sát, đạt hiệu suất truyền lực tối đa ($99%$), giảm tiếng ồn và hạn chế mài mòn răng khi xe chạy đường trường. Ngoài ra, hộp số 3 trục tạo ra khoảng cách trục $A$ lớn hơn trong không gian gọn hơn, cho phép bố trí tỷ số truyền số 1 rất cao ($i_{h1} = 6.047$) phù hợp với xe tải nặng.
2. Ý nghĩa kỹ thuật của việc thiết kế góc nghiêng răng $\beta$ khác nhau giữa các cấp số là gì?
Khi bánh răng nghiêng làm việc, lực ăn khớp sinh ra lực chiều trục $Q = P \cdot \tan\beta$. Nếu các bánh răng có góc nghiêng không phù hợp, tổng lực dọc trục trên trục trung gian sẽ rất lớn, gây phá hủy ổ bi đỡ chặn. Bằng cách tính toán góc nghiêng $\beta_i$ theo công thức $\tan\beta_i = \frac{Z_{gi}}{Z_6} \cdot \tan\beta_6$, các lực dọc trục sinh ra từ cặp bánh răng luôn ăn khớp và cặp bánh răng gài số sẽ ngược chiều và triệt tiêu lẫn nhau, bảo vệ kết cấu vòng bi.
3. Phương pháp nhiệt luyện thấm cacbon thép 20X mang lại lợi ích gì cho bánh răng hộp số?
Thép 20X là loại thép hợp kim thấp có hàm lượng cacbon thấp ($~0.2%$). Quá trình thấm cacbon làm tăng nồng độ cacbon ở lớp bề mặt lên $0.8 - 1.0%$, sau đó tôi và ram thấp sẽ tạo ra lớp bề mặt có độ cứng cao ($46 - 53 \text{ HRC}$) chống mài mòn và rỗ tiếp xúc cực tốt. Trong khi đó, phần lõi răng vẫn giữ hàm lượng cacbon thấp nên có độ dẻo dai và độ bền va đập cao, giúp răng không bị gãy giòn khi chịu tải trọng va đập đột ngột lúc khởi hành.
4. Tại sao số 1 và số lùi lại sử dụng bánh răng trụ răng thẳng thay vì răng nghiêng?
Bánh răng số 1 và số lùi thường xuyên làm việc ở tốc độ quay rất thấp và chịu mô-men xoắn lớn nhất, không yêu cầu cao về độ êm dịu hay chống ồn. Việc sử dụng răng thẳng giúp loại bỏ hoàn toàn lực dọc trục ($Q = 0$), đơn giản hóa kết cấu gài số bằng phương pháp di trượt bánh răng mà không cần bộ đồng tốc phức tạp, từ đó giảm giá thành chế tạo và tăng độ bền cơ học cho các cấp số tải nặng.
5. Yêu cầu dầu bôi trơn và chu kỳ bảo dưỡng cho hộp số thiết kế này như thế nào?
Hộp số yêu cầu sử dụng dầu bôi trơn bánh răng ô tô chuyên dụng cấp độ nhớt SAE 80W-90 hoặc SAE 85W-140 đạt tiêu chuẩn chất lượng API GL-4 hoặc GL-5. Chu kỳ thay dầu bôi trơn định kỳ khuyến cáo là $40.000 - 50.000 \text{ km}$ hoặc sau 12 tháng vận hành. Mức dầu trong cacte phải luôn được kiểm tra qua bu-lông thăm dầu ngang thân hộp số để đảm bảo các bánh răng ngập dầu từ $1/3$ đến $1/2$ chiều cao vành răng dưới đáy.
Kết luận
Đồ án "Thiết kế hộp số cơ khí 3 trục 6 cấp cho xe tải 9 tấn" của sinh viên Đỗ Hoàng Duy đã hoàn thành xuất sắc toàn bộ các mục tiêu nghiên cứu và tính toán kỹ thuật đặt ra. Công trình đã chứng minh tính đúng đắn khoa học thông qua hệ thống công thức giải tích chuẩn xác, quy chuẩn lựa chọn vật liệu thép hợp kim 20X tôi thấm cacbon tối ưu, và sự cân bằng động lực học hoàn chỉnh giữa sức bền uốn ($\sigma_u < 650 \text{ MPa}$) và độ cứng vững trục. Kết quả thiết kế không chỉ mang lại giá trị học thuật cao trong đào tạo kỹ sư ô tô mà còn mở ra tiềm năng ứng dụng thực tiễn lớn trong ngành công nghiệp sản xuất, chế tạo và lắp ráp xe thương mại tại Việt Nam.
