Bối cảnh và vấn đề nghiên cứu
Trong các ngành công nghiệp chế biến thực phẩm, công nghệ hóa học và sinh học, quá trình sấy đóng vai trò then chốt nhằm tách ẩm, hạ độ ẩm tự do, kéo dài thời gian bảo quản và nâng cao giá trị cảm quan cũng như độ hòa tan của thành phẩm. Đối với sản phẩm cà phê hòa tan, việc chuyển đổi trạng thái nguyên liệu từ dạng dung dịch lỏng/huyền phù sang dạng bột mịn đòi hỏi một quy trình công nghệ đảm bảo khả năng hòa tan nhanh, duy trì hương vị, hạn chế tối đa sự biến tính nhiệt của các hợp chất sinh hóa và tối ưu hóa hiệu quả sử dụng năng lượng. Đồ án môn học "Thiết kế hệ thống thiết bị sấy phun cà phê hòa tan" được sinh viên Trần Đăng Khải thực hiện dưới sự hướng dẫn của TS. Trần Thị Thu Hằng tại Viện Khoa học & Công nghệ Nhiệt – Lạnh, Trường Cơ khí – Đại học Bách khoa Hà Nội (tháng 1/2024), nhằm giải quyết bài toán thiết kế kỹ thuật hoàn chỉnh cho một dây chuyền sấy phun liên tục.
Mục tiêu và các nhiệm vụ nghiên cứu, thiết kế được xác định cụ thể theo 5 yêu cầu kỹ thuật trong văn bản:
- Tìm hiểu tổng quan về đặc tính nguyên liệu cà phê hòa tan và công nghệ sấy phun công nghiệp.
- Tính toán cân bằng nhiệt và cân bằng vật chất/năng lượng trong quá trình sấy lý thuyết và thực tế.
- Tính toán truyền nhiệt, động học bay hơi ẩm và xác định kích thước hình học của buồng sấy phun.
- Tính toán kết cấu cơ khí, tổn thất nhiệt và chiều dày lớp vật liệu bảo ôn cách nhiệt cho thiết bị sấy.
- Tính toán thủy lực, truyền nhiệt và lựa chọn đồng bộ các thiết bị phụ trợ trong hệ thống (thiết bị gia nhiệt calorifer, hệ thống thu hồi bụi xyclon, quạt hút/thổi ly tâm, van điều chỉnh hồi lưu và bơm cấp liệu).
Đối tượng nghiên cứu của đồ án là hệ thống sấy phun dung dịch cà phê hòa tan sử dụng tác nhân sấy là không khí nóng đi cùng chiều với dòng vật liệu sấy, có tích hợp chu trình sấy hồi lưu một phần khí thải nhằm tiết kiệm năng lượng. Phạm vi tính toán thiết kế được xác lập dựa trên các thông số kỹ thuật đầu vào:
- Năng suất sấy thành phẩm: $G_2 = 100\text{ kg/h}$ bột cà phê hòa tan.
- Độ ẩm ban đầu của dung dịch nguyên liệu vào ($w_1$): $60%$.
- Độ ẩm của sản phẩm bột cà phê sau sấy ($w_2$): $4%$.
- Nhiệt độ tác nhân sấy (không khí nóng) đi vào buồng sấy: $t_1 = 300^\circ\text{C}$.
- Nhiệt độ tác nhân sấy thoát ra khỏi buồng sấy: $t_2 = 100^\circ\text{C}$.
- Điều kiện khí hậu môi trường ngoài trời (chọn theo thông số trung bình năm tại khu vực Hà Nội): nhiệt độ không khí $t_0 = 25^\circ\text{C}$, độ ẩm tương đối $\varphi_0 = 81%$.
- Tốc độ dòng khí vào buồng sấy: $5\text{ m/s}$.
Cơ sở lý thuyết và phương pháp tính toán
Cơ sở lý thuyết của đồ án dựa trên các nguyên lý nhiệt động học kỹ thuật, truyền nhiệt – truyền khối và nhiệt kỹ thuật ứng dụng trong hệ thống thiết bị sấy:
- Lý thuyết sấy và cân bằng nhiệt ẩm: Động lực học của quá trình sấy dựa trên sự chênh lệch phân áp suất hơi nước giữa lòng vật liệu và bề mặt vật liệu với môi trường xung quanh; sử dụng đồ thị không khí ẩm (I-d) để xác định các điểm trạng thái nút (điểm không khí ngoài trời 0, điểm sau gia nhiệt 1, điểm sau sấy 2 và điểm hòa trộn hồi lưu M).
- Lý thuyết phân tán dịch thể và sấy phun: Cơ chế tạo hạt mù sương từ vòi phun cơ khí dưới áp lực cao; nguyên lý truyền nhiệt đối lưu cưỡng bức giữa tác nhân sấy và các giọt lỏng phân tán li ti với thời gian tiếp xúc tính bằng giây.
- Lý thuyết truyền nhiệt qua vách nhiều lớp và cách nhiệt: Mô hình truyền nhiệt vách phẳng áp dụng cho buồng sấy trụ có tỷ số chiều dày trên đường kính nhỏ ($d/D < 1/50$); phương pháp độ chênh nhiệt độ trung bình logarit (LMTD) trong thiết bị trao đổi nhiệt kiểu chùm ống.
- Lý thuyết thủy lực và lắng ly tâm: Các phương trình tính tiêu chuẩn không thứ nguyên Reynolds ($Re$), Nusselt ($Nu$), Prandtl ($Pr$), Euler ($Eu$) và tiêu chuẩn lắng Pheedorov ($Fe$) để xác định tốc độ lơ lửng của hạt, trở lực ma sát đường ống và trở lực qua chùm ống có cánh.
Phương pháp nghiên cứu và tính toán thực tế bao gồm:
- Phương pháp giải tích kỹ thuật nhiệt: Lập và giải hệ phương trình cân bằng khối lượng (xác định lượng ẩm bốc hơi $W$, lưu lượng vật liệu vào $G_1$, lượng tiêu hao không khí riêng $l_0, l_t$) và cân bằng năng lượng (xác định nhiệt lượng hữu ích, các tổn thất nhiệt $q_{vl}, q_{mt}$ và hiệu suất nhiệt $\eta$).
- Phương pháp tính toán thủy lực và khí động học: Xác định trở lực ma sát dọc đường $\Delta P_{ms}$, trở lực cục bộ $\Delta P_{cb}$, áp suất toàn phần của mạng nhiệt để chọn điểm làm việc của quạt và bơm cao áp.
- Phương pháp tra cứu bảng thông số nhiệt vật lý: Sử dụng dữ liệu thực nghiệm về khối lượng riêng ($\rho$), độ nhớt động học ($\nu$), hệ số dẫn nhiệt ($\lambda$), nhiệt dung riêng ($C_p$) của không khí khô, khói lò và dung dịch cà phê từ các giáo trình chuyên ngành Kỹ thuật Sấy và Truyền nhiệt của Đại học Bách khoa Hà Nội.
Thiết kế hệ thống và tính toán thiết bị
Hệ thống sấy phun cà phê hòa tan được thiết kế theo sơ đồ liên tục, tác nhân sấy chuyển động cùng chiều với vật liệu sấy, có tuần hoàn một phần khí thải sau buồng sấy trước khi vào thiết bị gia nhiệt không khí (calorifer).
| Cụm thiết bị / Bộ phận | Đặc tính kỹ thuật và kết cấu tính toán | Kích thước / Thông số làm việc |
|---|---|---|
| Cơ cấu tạo sương | Vòi phun cơ khí có cánh tạo sương quay tự do, chịu áp lực cao | Đường kính cửa ra $d_{vp} = 10,6\text{ mm}$; độ chênh áp $\Delta p = 60\text{ kG/m}^2$ |
| Buồng sấy phun | Thân hình trụ đứng, đáy hình nón; kết cấu vỏ 3 lớp (thép không gỉ trong $5\text{ mm}$, bông thủy tinh cách nhiệt $56\text{ mm}$, vỏ thép ngoài $1\text{ mm}$) | Đường kính trong $D = 3,2\text{ m}$; chiều cao $H = 9,5\text{ m}$; thể tích $V = 76,09\text{ m}^3$; thời gian sấy $\tau = 18,8\text{ s}$ |
| Calorifer khí – khói | Thiết bị trao đổi nhiệt chùm ống vỏ thép so le, 1 hành trình vỏ, 2 hành trình ống; khói đi trong ống ($500^\circ\text{C} \rightarrow 400^\circ\text{C}$), khí đi ngoài ống | 120 ống ($d_2/d_1 = 38/35\text{ mm}$), chia 40 hàng (3 ống/hàng); diện tích $F_{th} = 13,98\text{ m}^2$; kích thước $2736 \times 530\text{ mm}$; trở kháng $\Delta P_c = 481,21\text{ Pa}$ |
| Hệ thống thu hồi bột | Xyclon tổ hợp gồm các xyclon đơn lẻ ghép khối chung bunke gom bột mịn | 9 xyclon thành phần ($3 \times 3$); kích thước cụm $0,77 \times 0,77\text{ m}$; trở lực thủy lực $\Delta P = 500,99\text{ N/m}^2$ |
| Quạt hút ly tâm | Quạt ly tâm công nghiệp dẫn động động cơ điện (System Fan) | Model SCD-C4; lưu lượng $1800 - 2500\text{ m}^3/\text{h}$; cột áp $2500 - 3500\text{ Pa}$; công suất $3\text{ kW}$; áp suất làm việc tính toán $951,69\text{ Pa}$ |
| Hệ thống van và phụ kiện | Van gió điều chỉnh tiết diện đặt tại đường thải, đường hồi lưu và đường cấp gió tươi | Kích thước van gió $400 \times 400\text{ mm}$ (Reetech) |
Nội dung chính theo từng chương
Chương 1: Tổng quan về nguyên liệu sấy
Chương 1 hệ thống hóa cơ sở sinh học và hóa thực phẩm của cây cà phê (thuộc chi Coffea, họ Rubiaceae). Tác giả so sánh ba loài cà phê thương phẩm phổ biến:
- Coffea arabica (cà phê chè): Hàm lượng caffeine $0,8 - 1,4%$, lipid cao ($15 - 18%$), đường hòa tan $9 - 12,5%$, hương thơm dịu nhưng hàm lượng chất khô hòa tan thấp.
- Coffea canephora / Robusta (cà phê vối): Hàm lượng caffeine cao ($1,7 - 4%$, trung bình khoảng $2%$), carbohydrate không hòa tan $34 - 44%$, chất khô hòa tan cao, giá thành nguyên liệu thấp.
- Coffea liberica (cà phê mít): Hàm lượng caffeine $1,02 - 1,15%$, quả to, vỏ lụa bám chặt khó tách, vị chua.
Văn bản luận giải chi tiết lý do lựa chọn cà phê Robusta làm nguyên liệu chính cho dây chuyền sản xuất cà phê hòa tan: hàm lượng chất khô hòa tan cao hơn Arabica giúp tối ưu tỷ lệ thu hồi sản phẩm sau trích ly và sấy, hàm lượng caffeine cao đáp ứng đặc tính kích thích vị giác của sản phẩm hòa tan thương mại, đồng thời nguồn nguyên liệu dồi dào với chi phí cạnh tranh. Chương này cũng phân tích cấu tạo cơ học quả cà phê (vỏ quả chiếm $20 - 23%$, thịt quả chiếm $43 - 45%$, vỏ trấu chiếm $6 - 7,5%$, nhân chiếm khoảng $30%$ khối lượng) và bảng tổng hợp thành phần hóa học của nhân cà phê theo hàm lượng chất khô.
Chương 2: Tổng quan về quá trình sấy
Chương 2 trình bày bản chất nhiệt động và công nghệ của quá trình sấy tách nước ra khỏi vật liệu. Tác giả phân loại và đánh giá ưu nhược điểm giữa phương pháp sấy tự nhiên (phơi nắng, gió; phụ thuộc thời tiết, chiếm diện tích lớn, khó đảm bảo vệ sinh) và sấy nhân tạo (sấy đối lưu, bức xạ hồng ngoại, tiếp xúc, cao tần, thăng hoa).
Nội dung trọng tâm phân tích công nghệ sấy phun:
- Nguyên lý và cấu tạo: Dung dịch nguyên liệu được bơm cao áp đưa qua cơ cấu phun tạo sương mù giọt nhỏ ($1 - 150\text{ }\mu\text{m}$), hòa trộn trực tiếp với không khí nóng trong buồng sấy trụ đứng đáy côn. Ẩm bay hơi trong vài giây, bột khô lắng xuống đáy côn và được dòng khí cuốn qua xyclon tách bụi.
- So sánh 3 cơ cấu phun sương: Vòi phun cơ khí (tiêu hao điện $4 - 10\text{ kW/tấn}$, không ồn, năng suất tới $4500\text{ kg/h}$ nhưng dễ nghẹt với dịch có cặn cứng); Vòi phun khí động (làm việc được với mọi dịch thể nhưng tiêu tốn năng lượng lớn, năng suất thấp); Đĩa ly tâm ($4000 - 20000\text{ vòng/phút}$, dễ điều chỉnh cỡ hạt nhưng chi phí đầu tư và năng lượng cao). Đồ án chọn cơ cấu vòi phun cơ khí.
- Các thông số và yếu tố công nghệ: Nồng độ chất khô của dịch cấp vào tối ưu từ $45 - 52%$ (nồng độ quá cao làm tăng độ nhớt gây nghẹt vòi, nồng độ quá thấp gây tốn năng lượng bốc ẩm); nhiệt độ tác nhân sấy vào buồng $t_1 = 300^\circ\text{C}$, nhiệt độ ra $t_2 = 100^\circ\text{C}$; cấu hình chuyển động cùng chiều giúp hạt bột ra khỏi vùng nhiệt độ cao nhanh chóng, bảo vệ chất lượng sản phẩm.
Chương III: Tính toán quá trình sấy lý thuyết
Chương III thực hiện tính toán nhiệt ẩm lý thuyết theo chu trình sấy hồi lưu một phần (trạng thái $I_1 = I_2$):
- Cân bằng vật chất: Lượng ẩm bốc hơi cần thiết để đạt độ ẩm từ $w_1 = 60%$ xuống $w_2 = 4%$ với năng suất sản phẩm $G_2 = 100\text{ kg/h}$ là $W = 140\text{ kg/h}$. Tổng lưu lượng dung dịch nguyên liệu đầu vào là $G_1 = 240\text{ kg/h}$.
- Xác định thông số các điểm nút:
- Điểm 0 (ngoài trời): $t_0 = 25^\circ\text{C}$, $\varphi_0 = 81%$, $d_0 = 0,0163\text{ kg/kg kk}$, áp suất bão hòa $p_{h0\max} = 0,0315\text{ bar}$.
- Điểm 1 (vào buồng sấy): $t_1 = 300^\circ\text{C}$, $d_1 = d_M = 0,05\text{ kg/kg kk}$, enthalpy $I_1 = 453,83\text{ kJ/kg}$, khối lượng riêng $\rho_1 = 0,563\text{ kg/m}^3$.
- Điểm 2 (ra khỏi buồng sấy): $t_2 = 100^\circ\text{C}$, $I_2 = I_1 = 453,83\text{ kJ/kg}$, $d_2 = 0,1316\text{ kg/kg kk}$, $\varphi_2 = 17,5%$.
- Điểm hòa trộn M: Hệ số hồi lưu $n = (d_M - d_0)/(d_2 - d_M) = 0,4130$; nhiệt độ không khí sau hòa trộn $t_M = 46,92^\circ\text{C}$.
- Tiêu hao không khí và nhiệt lý thuyết: Lượng không khí lý thuyết riêng $l_0 = 12,25\text{ kg kk/kg ẩm}$; tổng lưu lượng không khí khô $L_0 = 1715\text{ kg/h}$; lưu lượng thể tích vào $V_1 = 3046\text{ m}^3/\text{h} = 0,84\text{ m}^3/\text{s}$; tiêu hao nhiệt riêng lý thuyết $q_0 = 3398,15\text{ kJ/kg ẩm}$; công suất nhiệt cấp lý thuyết $Q_0 = 132,15\text{ kW}$.
- Tính toán kích thước buồng sấy: Đường kính vòi phun cơ khí $d_{vp} = 10,6\text{ mm}$; tính toán tốc độ lơ lửng của hạt ($d = 150\text{ }\mu\text{m}$, tiêu chuẩn $Fe = 2,627$, $Re_l = 1,2589$, $w_l = 0,4056\text{ m/s}$); thể tích buồng sấy $V = 76,09\text{ m}^3$; chọn đường kính buồng sấy $D = 3,2\text{ m}$; chiều cao phần thân trụ $H = 9,5\text{ m}$; thời gian sấy lý thuyết $\tau = 18,8\text{ s}$.
Chương IV: Tính toán quá trình sấy thực
Chương IV thiết lập phương trình cân bằng nhiệt cho hệ thống thực tế có tính đến các tổn thất:
- Tổn thất nhiệt do vật liệu mang đi: Sản phẩm ra ở nhiệt độ $t_{v2} = 98,1^\circ\text{C}$, nhiệt dung riêng $C_{p2} = 1,5112\text{ kJ/kg K}$; tổn thất $Q_{vl} = 11046,872\text{ kJ/h}$, quy đổi theo đơn vị ẩm $q_{vl} = 78,9\text{ kJ/kg ẩm}$.
- Tổn thất nhiệt qua kết cấu bao che ra môi trường: Buồng sấy cách nhiệt 3 lớp gồm vỏ trong inox dày $5\text{ mm}$ ($\lambda_1 = 16,3\text{ W/mK}$), lớp bông thủy tinh dày $56\text{ mm}$ ($\lambda_{cn} = 0,0372\text{ W/mK}$), vỏ ngoài inox dày $1\text{ mm}$ ($\lambda_2 = 16,3\text{ W/mK}$). Nhiệt độ bề mặt ngoài vỏ duy trì ở mức an toàn lao động $t_{w2} = 45^\circ\text{C}$. Hệ số truyền nhiệt tổng quát $k = 0,532\text{ W/m}^2\text{K}$; diện tích trao đổi nhiệt bao che $F = 107,88\text{ m}^2$; độ chênh nhiệt logarit $\Delta t_{tb} = 153,93^\circ\text{C}$; tổn thất nhiệt qua vách $Q_{mt} = 8834,37\text{ W}$, tương ứng $q_{mt} = 227,17\text{ kJ/kg ẩm}$.
- Cân bằng quá trình thực: Tổng đại lượng tổn thất $\Delta = C_n t_{v1} - q_{vl} - q_{mt} = -201,57\text{ kJ/kg ẩm}$ ($\Delta < 0$, hệ thống cần bù nhiệt).
- Các thông số quá trình thực: Độ chứa ẩm sau sấy thực $d_{2t} = 0,1259\text{ kg/kg kk}$; lưu lượng không khí thực tế $l_t = 13,17\text{ kg kk/kg ẩm}$; tổng lưu lượng khí thực $L_t = 1843,8\text{ kg/h} = 0,512\text{ kg/s}$; tiêu hao nhiệt riêng thực tế $q_t = 3653,358\text{ kJ/kg ẩm}$; tổng công suất nhiệt thực tế cần cấp $Q_t = 142,07\text{ kW}$.
- Hiệu suất nhiệt: Hiệu suất nhiệt của buồng sấy $\eta_{TBS} = 66,04%$; hiệu suất nhiệt của toàn bộ hệ thống sấy $\eta_{HTS} = 75,91%$.
Chương V: Tính chọn thiết bị phụ
Chương V tính toán kích thước nhiệt, thủy lực và lựa chọn thiết bị phụ trợ trong dây chuyền:
- Calorifer khí – khói: Bộ trao đổi nhiệt kiểu ống chùm so le, gia nhiệt không khí từ $t_M = 46,92^\circ\text{C}$ lên $t_1 = 300^\circ\text{C}$ bằng khói lò hạ nhiệt từ $500^\circ\text{C}$ xuống $400^\circ\text{C}$. Hệ số truyền nhiệt $K = 37,21\text{ W/m}^2\text{K}$; diện tích truyền nhiệt yêu cầu $F = 13,89\text{ m}^2$; chọn 120 ống thép ($\phi 38/35\text{ mm}$, dài $l = 0,53\text{ m}$), xếp 40 hàng (3 ống/hàng), diện tích thực tế $F_{th} = 13,98\text{ m}^2$; kích thước tổng thể $2736 \times 530\text{ mm}$; trở lực chùm ống calorifer $\Delta P_c = 481,21\text{ Pa}$.
- Xyclon tổ hợp: Xử lý lưu lượng khí thoát $V = 0,541\text{ m}^3/\text{s}$ ở $100^\circ\text{C}$ ($\rho = 0,946\text{ kg/m}^3$). Cụm xyclon gồm 9 ống thành phần đường kính $d_{tp} = 150\text{ mm}$ ghép ma trận $3 \times 3$; kích thước tiết diện tổ hợp $0,77 \times 0,77\text{ m}$; trở lực thủy lực của xyclon tổ hợp $\Delta P = 500,99\text{ N/m}^2$.
- Trở lực ma sát và trở lực hệ thống: Tính toán trở lực ma sát trên 4 đoạn ống chính (sau calorifer vào buồng, trong buồng sấy, sau buồng sấy, đường ống vào xyclon) với tổng trở lực ma sát $\sum \Delta P_{ms} = 1,941\text{ Pa}$.
- Tính chọn quạt hút ly tâm: Áp suất làm việc toàn phần của quạt sau khi quy đổi điều kiện làm việc thực tế ($t = 25^\circ\text{C}$, $\rho_k = 1,185\text{ kg/m}^3$) là $H = 951,69\text{ Pa} = 97,01\text{ mmH}_2\text{O}$; lưu lượng thể tích $V = 1555,94\text{ m}^3/\text{h}$. Chọn quạt ly tâm công nghiệp System Fan Model SCD-C4, công suất động cơ $3\text{ kW}$, dải lưu lượng $1800 - 2500\text{ m}^3/\text{h}$, cột áp $2500 - 3500\text{ Pa}$.
- Van gió: Lựa chọn cụm van gió Reetech kích thước $400 \times 400\text{ mm}$ lắp tại các vị trí đường thải khí, đường hồi lưu và cửa lấy gió tươi.
Kết quả và đóng góp
Đồ án đã hoàn thành toàn bộ khối lượng tính toán thiết kế kỹ thuật cho hệ thống sấy phun cà phê hòa tan quy mô năng suất $100\text{ kg/h}$, cung cấp bộ thông số công nghệ và cơ khí hoàn chỉnh:
| Thông số đại lượng | Ký hiệu | Giá trị lý thuyết | Giá trị thực tế | Đơn vị |
|---|---|---|---|---|
| Năng suất sản phẩm | $G_2$ | 100 | 100 | $\text{kg/h}$ |
| Lưu lượng nguyên liệu ẩm vào | $G_1$ | 240 | 240 | $\text{kg/h}$ |
| Lượng ẩm bốc hơi | $W$ | 140 | 140 | $\text{kg/h}$ |
| Lượng tác nhân sấy tiêu hao riêng | $l$ | 12,25 | 13,17 | $\text{kg kk/kg ẩm}$ |
| Tổng lưu lượng không khí khô | $L$ | 1715 | 1843,8 | $\text{kg/h}$ |
| Tiêu hao nhiệt riêng | $q$ | 3398,15 | 3653,358 | $\text{kJ/kg ẩm}$ |
| Tổng công suất nhiệt cần cấp | $Q$ | 132,15 | 142,07 | $\text{kW}$ |
| Đường kính buồng sấy | $D$ | 3,2 | 3,2 | $\text{m}$ |
| Chiều cao buồng sấy | $H$ | 9,5 | 9,5 | $\text{m}$ |
| Chiều dày lớp cách nhiệt vỏ buồng | $\delta_{cn}$ | — | 56 | $\text{mm}$ |
| Diện tích truyền nhiệt calorifer | $F$ | 13,89 | 13,98 | $\text{m}^2$ |
| Trở lực thủy lực xyclon tổ hợp | $\Delta P$ | — | 500,99 | $\text{N/m}^2$ |
| Hiệu suất nhiệt buồng sấy | $\eta_{TBS}$ | — | 66,04 | $%$ |
| Hiệu suất nhiệt toàn hệ thống | $\eta_{HTS}$ | — | 75,91 | $%$ |
Các giải pháp kỹ thuật do tác giả đề xuất trong đồ án:
- Ứng dụng chu trình sấy hồi lưu một phần khí thải với hệ số hồi lưu $n = 0,4130$, giúp tận dụng nhiệt thừa của dòng khí thải $100^\circ\text{C}$ để nâng nhiệt độ không khí hòa trộn lên $46,92^\circ\text{C}$ trước khi vào calorifer, giảm đáng kể phụ tải nhiệt cho buồng đốt.
- Thiết kế kết cấu vỏ buồng sấy 3 lớp với lớp bông thủy tinh cách nhiệt dày $56\text{ mm}$, khống chế nhiệt độ bề mặt ngoài vỏ ở $45^\circ\text{C}$, vừa giảm tổn thất nhiệt ra môi trường ($q_{mt} = 227,17\text{ kJ/kg ẩm}$) vừa đảm bảo an toàn nhiệt cho công nhân vận hành.
- Lựa chọn giải pháp xyclon tổ hợp 9 ống thành phần đường kính $150\text{ mm}$ thay vì dùng một xyclon đơn kích thước lớn, giúp tăng hiệu quả thu hồi các hạt bột mịn kích thước nhỏ ($4 - 10\text{ }\mu\text{m}$) đặc trưng của cà phê hòa tan.
Hạn chế và hướng nghiên cứu tiếp
Văn bản đồ án thể hiện các giới hạn kỹ thuật và phạm vi giả thiết tính toán:
- Giả thiết truyền nhiệt và động học: Quá trình tính toán hệ số trao đổi nhiệt calorifer được giả thiết bỏ qua tổn thất nhiệt ra môi trường ($\eta = 100%$); sự truyền nhiệt qua vách buồng sấy hình trụ được tính đơn giản hóa theo mô hình vách phẳng dựa trên tỷ số $d/D < 1/50$.
- Đặc tính vòi phun cơ khí: Cơ cấu vòi phun cơ khí áp lực cao có nhược điểm dễ bị mài mòn và tắc nghẽn nếu dung dịch trích ly cà phê còn sót cặn cứng, đồng thời phạm vi điều chỉnh năng suất phun bị giới hạn trong dải hẹp.
- Phạm vi thiết kế: Đồ án dừng lại ở mức độ tính toán lý thuyết kỹ thuật nhiệt, thủy lực và lựa chọn thiết bị theo tiêu chuẩn/catalogue nhà sản xuất; chưa thực hiện mô phỏng số khí động học (CFD) trường vận tốc, nhiệt độ và quỹ đạo chuyển động của hạt sương trong buồng sấy, cũng như chưa có số liệu thực nghiệm kiểm chứng từ mô hình pilot.
Giá trị tham khảo
Đồ án là tài liệu tham khảo chuyên môn kỹ thuật phù hợp cho:
- Sinh viên chuyên ngành Kỹ thuật Nhiệt, Năng lượng Nhiệt, Công nghệ Thực phẩm và Kỹ thuật Hóa học khi thực hiện đồ án môn học Thiết kế hệ thống sấy, Đồ án Quá trình & Thiết bị hoặc Đồ án tốt nghiệp.
- Cán bộ kỹ thuật và kỹ sư thiết kế hệ thống nhiệt công nghiệp tham khảo phương pháp luận tính toán cân bằng nhiệt ẩm từ chu trình lý thuyết sang chu trình thực có hồi lưu khí.
- Các phần có giá trị tham khảo chuyên sâu bao gồm: quy trình tính toán động học hạt mù sương (tiêu chuẩn Pheedorov và tốc độ lơ lửng), phương pháp xác định kích thước buồng sấy trụ đáy côn, các bước tính toán truyền nhiệt calorifer khí – khói chùm ống so le theo phương pháp LMTD và trình tự tính chọn xyclon tổ hợp thu hồi bụi mịn.
Câu hỏi thường gặp
1. Tại sao đồ án lựa chọn cà phê Robusta thay vì Arabica để thiết kế hệ thống sấy phun cà phê hòa tan?
Theo phân tích ở Chương 1, cà phê Robusta được chọn vì có hàm lượng chất khô hòa tan cao hơn Arabica, giúp nâng cao tỷ lệ thu hồi sản phẩm sau khi trích ly và sấy; hàm lượng caffeine trong chất khô của Robusta đạt khoảng $2%$ (cao hơn mức $1,2%$ của Arabica); đồng thời giá thành nguyên liệu cà phê nhân Robusta trên thị trường thấp hơn đáng kể so với Arabica.
2. Nhiệt độ và độ ẩm của tác nhân sấy tại các điểm nút chính trong hệ thống được xác lập bằng bao nhiêu?
Theo tính toán cân bằng nhiệt ẩm ở Chương III: không khí ngoài trời (điểm 0) có $t_0 = 25^\circ\text{C}$, $\varphi_0 = 81%$, $d_0 = 0,0163\text{ kg/kg kk}$; không khí sau hòa trộn hồi lưu (điểm M) đạt $t_M = 46,92^\circ\text{C}$, $d_M = 0,05\text{ kg/kg kk}$; không khí nóng sau calorifer vào buồng sấy (điểm 1) có $t_1 = 300^\circ\text{C}$, $d_1 = 0,05\text{ kg/kg kk}$; không khí thoát ra khỏi buồng sấy (điểm 2) có $t_2 = 100^\circ\text{C}$, độ chứa ẩm lý thuyết $d_2 = 0,1316\text{ kg/kg kk}$ (độ chứa ẩm thực tế $d_{2t} = 0,1259\text{ kg/kg kk}$).
3. Kết cấu và chiều dày lớp cách nhiệt của buồng sấy phun được thiết kế như thế nào để đảm bảo an toàn lao động?
Theo Chương IV, vỏ buồng sấy được thiết kế gồm 3 lớp: lớp vỏ trong bằng thép không gỉ dày $\delta_1 = 5\text{ mm}$, lớp vật liệu cách nhiệt bằng bông thủy tinh ($\lambda = 0,0372\text{ W/mK}$) có chiều dày tính toán $\delta_{cn} = 56\text{ mm}$, và lớp vỏ bảo vệ ngoài bằng thép không gỉ dày $\delta_2 = 1\text{ mm}$. Kết cấu này đảm bảo nhiệt độ mặt ngoài buồng sấy duy trì ở mức $t_{w2} = 45^\circ\text{C}$, không gây bỏng và an toàn cho người thao tác.
4. Kích thước hình học cơ bản của buồng sấy và thời gian sấy của hạt cà phê trong buồng là bao nhiêu?
Từ kết quả tính toán động học bay hơi ẩm và tốc độ lơ lửng của hạt ở Chương III, buồng sấy hình trụ đứng đáy côn có thể tích làm việc $V = 76,09\text{ m}^3$, đường kính trong $D = 3,2\text{ m}$, chiều cao phần thân trụ $H = 9,5\text{ m}$, và thời gian lưu sấy của hạt sương trong buồng là $\tau = 18,8\text{ s}$.
5. Thiết bị gia nhiệt calorifer và quạt hút ly tâm được chọn có các thông số kỹ thuật chính nào?
Theo Chương V, calorifer khí – khói là kiểu ống chùm so le gồm 120 ống thép ($\phi 38/35\text{ mm}$, dài $0,53\text{ m}$), chia làm 40 hàng ống, diện tích truyền nhiệt thực tế $13,98\text{ m}^2$, kích thước $2736 \times 530\text{ mm}$, trở kháng $\Delta P_c = 481,21\text{ Pa}$. Quạt hút ly tâm được chọn là model SCD-C4 của hãng System Fan, dẫn động động cơ $3\text{ kW}$, lưu lượng làm việc $1800 - 2500\text{ m}^3/\text{h}$ và cột áp $2500 - 3500\text{ Pa}$ (đáp ứng áp suất tính toán $951,69\text{ Pa}$).
Kết luận

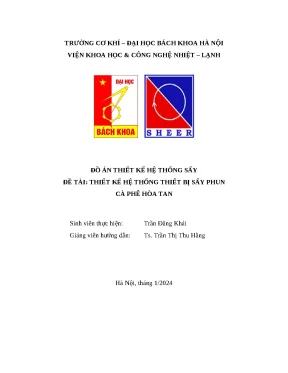

Đồ án "Thiết kế hệ thống thiết bị sấy phun cà phê hòa tan" của sinh viên Trần Đăng Khải đã hoàn thành đầy đủ các nội dung tính toán nhiệt kỹ thuật, cơ khí và thủy lực cho dây chuyền sản xuất bột cà phê năng suất $100\text{ kg/h}$. Công trình xác lập chi tiết các thông số buồng sấy ($D = 3,2\text{ m}$, $H = 9,5\text{ m}$), tính toán lớp cách nhiệt bảo ôn ($56\text{ mm}$ bông thủy tinh) và hoàn thiện việc tính chọn các thiết bị phụ trợ đồng bộ (calorifer khói-khí $13,98\text{ m}^2$, cụm 9 xyclon tổ hợp, quạt ly tâm $3\text{ kW}$). Với hiệu suất nhiệt hệ thống đạt $75,91%$, kết quả tính toán trong đồ án cung cấp tài liệu kỹ thuật có tính ứng dụng thực tiễn cao cho việc thiết kế và vận hành thiết bị sấy phun trong ngành chế biến nông sản thực phẩm.
