I. Tổng Quan Về Đồ Án Thiết Kế Cầu Đường Sắt

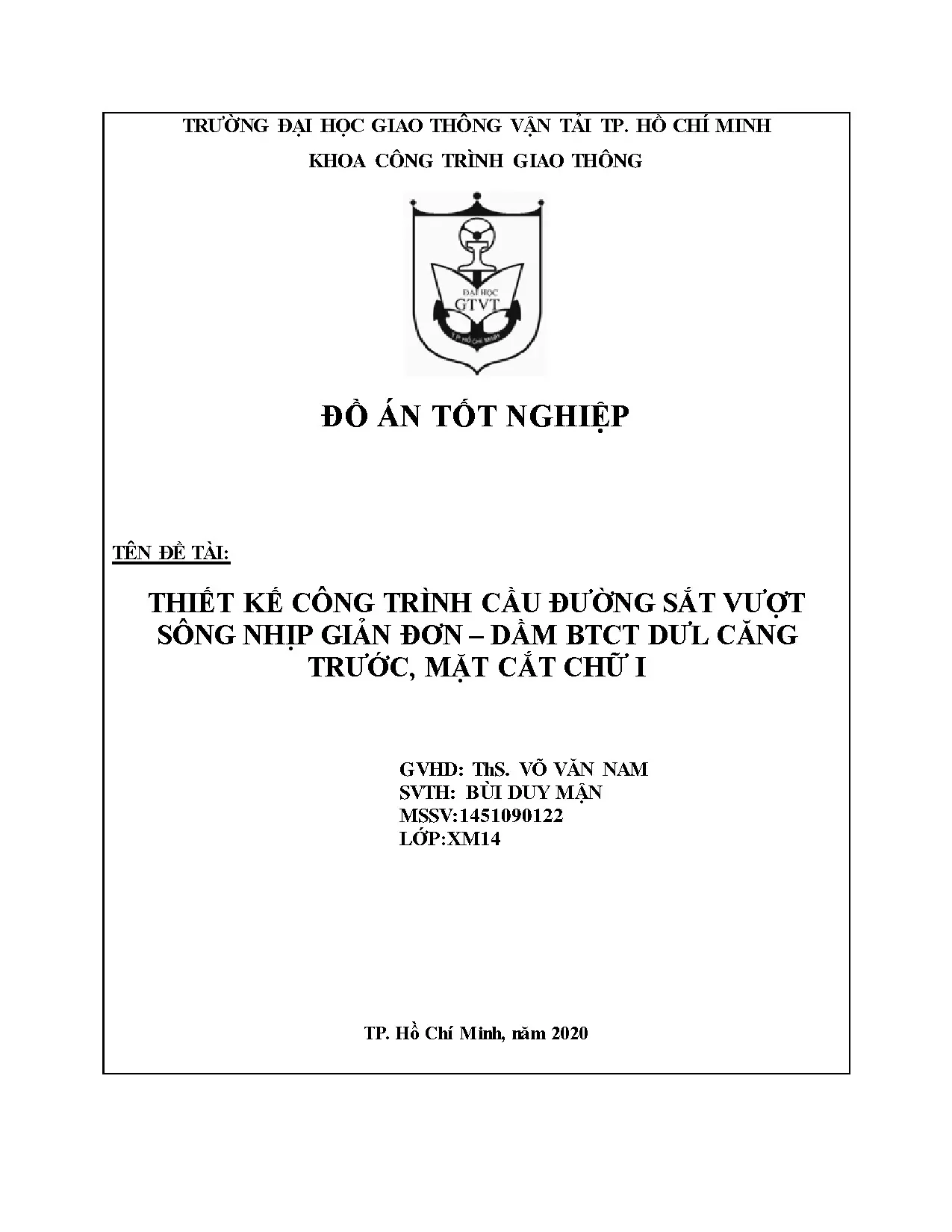

Đồ án thiết kế cầu đường sắt vượt sông với nhịp giản đơn là một công trình quan trọng trong lĩnh vực kỹ thuật giao thông. Dự án này tập trung vào thiết kế dầm BTCT DƯL (bê tông cốt thép dự ứng lực) với mặt cắt chữ I, sử dụng phương pháp căng trước. Công trình được thực hiện tại Trường Đại học Giao thông Vận tải TP. Hồ Chí Minh với sự hướng dẫn của ThS. Võ Văn Nam. Đây là một đồ án tốt nghiệp bao gồm các tính toán thiết kế chi tiết, từ kết cấu nhịp, trụ cầu đến móng cọc khoan nhồi, đảm bảo tính an toàn và khả năng chịu tải trong quá trình khai thác.
1.1. Mục Đích và Phạm Vi Công Trình
Mục đích của đồ án là thiết kế một cầu đường sắt vượt sông với kết cấu dầm BTCT DƯL chữ I đảm bảo yêu cầu kỹ thuật. Công trình phải chịu được các tải trọng từ đoàn tàu, điều kiện khí tượng, thủy văn địa phương. Phạm vi bao gồm tính toán kết cấu nhịp, thiết kế trụ cầu T3, móng cọc khoan nhồi, vòng vây cọc ván và các hạng mục thi công liên quan.
1.2. Đặc Điểm Nổi Bật của Dầm BTCT DƯL Chữ I
Dầm BTCT DƯL với mặt cắt chữ I mang lại nhiều ưu điểm vượt trội. Kết cấu này có độ bền cao, khả năng chịu uốn tốt nhờ cáp dự ứng lực. Mặt cắt chữ I tối ưu hóa trọng lượng riêng và giảm chi phí vật liệu. Phương pháp căng trước giúp giảm nứt, tăng tuổi thọ công trình, đặc biệt phù hợp cho đường sắt yêu cầu độ an toàn cao.
II. Tính Toán và Thiết Kế Kết Cấu Nhịp
Tính toán thiết kế kết cấu nhịp là phần trung tâm của đồ án. Quá trình này bao gồm xác định các yếu tố khí tượng, thủy văn, tải trọng tác dụng lên dầm ngang và bản mặt cầu. Các nội lực được tính toán chi tiết tại các mặt cắt đặc trưng, từ đó xác định bố trí cốt thép phù hợp. Thiết kế cốt thép dầm dựa trên nguyên lý ứng suất và momen uốn. Kiểm toán cường độ, độ võng và nứt dọc được thực hiện theo đúng tiêu chuẩn. Hệ số phân bố tải trọng được xác định dựa trên lý thuyết phân tán tải. Giai đoạn sử dụng dầm được kiểm tra kỹ lưỡng để đảm bảo độ an toàn tối đa.
2.1. Xác Định Nội Lực và Phân Bố Tải Trọng
Nội lực dầm bao gồm momen uốn và lực cắt từ tĩnh tải và hoạt tải. Tĩnh tải gồm trọng lượng bản mặt cầu, dầm, lan can. Hoạt tải là tải trọng từ đoàn tàu với các quy định riêng. Hệ số phân bố tải được tính toán để phân bố các lực từ ray xuống dầm chính. Momen và lực cắt tại các mặt cắt đặc trưng (L/2, L/4) được xác định chính xác phục vụ cho thiết kế cốt thép.
2.2. Bố Trí Cốt Thép Dầm BTCT DƯL
Bố trí cốt thép dầm BTCT DƯL chữ I gồm cốt thép chủ động (cáp dự ứng lực) và cốt thép bị động. Cáp dự ứng lực được căng trước để tạo ứng suất nén ban đầu. Cốt thép chịu lực tại phần dưới dầm và cốt thép phân bố tại phần trên. Các chi tiết như số tao thép, độ dàn cách được thiết kế theo tiêu chuẩn TCVN, đảm bảo yêu cầu bảo vệ cốt thép và liên kết với bê tông.
III. Thiết Kế Trụ Cầu và Hệ Thống Móng
Thiết kế trụ cầu T3 là một phần quan trọng của công trình, chịu các tải trọng từ kết cấu nhịp và tác dụng của điều kiện môi trường. Trụ được thiết kế bao gồm xà mũ, thân trụ và bệ móng. Các tải trọng tác dụng trên trụ bao gồm tĩnh tải kết cấu, lực hãm từ đoàn tàu, tải trọng gió ngang và gió dọc. Tất cả các tải này được tổng hợp để xác định nội lực tại các mặt cắt đặc trưng. Bố trí cốt thép xà mũ và thân trụ được tính toán theo hướng Y, xem xét các tác dụng uốn và cắt. Hệ thống móng cọc khoan nhồi được thiết kế để đảm bảo ổn định và chịu được các nội lực từ trụ, với kiểm toán chi tiết về khả năng chịu tải của cọc.
3.1. Các Tải Trọng Tác Dụng Lên Trụ Cầu
Tĩnh tải bao gồm trọng lượng kết cấu nhịp, xà mũ, thân trụ và bệ móng. Hoạt tải từ đoàn tàu được tính toán theo tiêu chuẩn đường sắt. Lực hãm của tàu tác dụng dọc cầu là một tải trọng quan trọng. Tải trọng gió ngang cầu và gió dọc cầu được xác định theo điều kiện khí tượng địa phương. Tất cả các tải này được tổng hợp thành các tổ hợp tải để tính toán nội lực.
3.2. Thiết Kế Móng Cọc Khoan Nhồi
Móng cọc được thiết kế để chịu các nội lực từ trụ, bao gồm lực dọc, momen uốn và lực ngang. Cọc khoan nhồi được lựa chọn vì khả năng chịu tải cao và phù hợp với địa chất sông. Kiểm toán cọc bao gồm kiểm tra khả năng chịu lực dọc, chịu uốn và cắt. Cốt thép đài cọc được bố trí để liên kết chặt chẽ cọc và bệ móng, đảm bảo truyền tải an toàn.
IV. Tổ Chức Thi Công và Bảo Dưỡng
Tổ chức thi công là phần quan trọng để đảm bảo tiến độ và chất lượng công trình. Thi công cọc khoan nhồi bao gồm các giai đoạn chuẩn bị mặt bằng, định vị, khoan tạo lỗ, hạ ống khuôn, rút ống và đổ bê tông. Công tác chuẩn bị bao gồm tập kết thiết bị, chuẩn bị vật liệu, thiết kế cấp phối bê tông. Thi công trụ T3 gồm thi công hố móng, đổ bệ móng, đổ thân trụ và đổ xà mũ. Thi công kết cấu nhịp sử dụng phương pháp giá 3 chân để nâng dầm vào vị trí, lắp đặt bản mặt cầu. Bảo dưỡng bê tông sau thi công đảm bảo kết cấu đạt cường độ thiết kế và kéo dài tuổi thọ công trình. Bảng tiến độ thi công chi tiết được lập để quản lý toàn bộ các công đoạn.
4.1. Công Nghệ Thi Công Cọc Khoan Nhồi
Quy trình thi công cọc bắt đầu từ chuẩn bị mặt bằng và định vị lỗ khoan chính xác. Máy khoan tạo lỗ sâu theo thiết kế, rút ống khuôn để giữ lỗ. Đổ bê tông cọc từ dưới lên trên bằng ống U, đảm bảo bê tông liên tục không bị ngắt quãng. Cốt thép cọc được hạ xuống lỗ khoan trước khi đổ bê tông. Cường độ bê tông kiểm tra trước khi chịu tải.
4.2. Biện Pháp Bảo Dưỡng Bê Tông
Bảo dưỡng bê tông sau thi công rất quan trọng để đạt cường độ thiết kế. Bê tông được phun nước liên tục trong 7-14 ngày đầu để bảo vệ lớp bề mặt. Che phủ bằng vải ướt hoặc màng chống thấm để giảm tốc độ mất nước. Trong giai đoạn dự ứng lực, bê tông phải đạt cường độ tối thiểu trước khi căng cáp. Kiểm tra định kỳ cường độ bê tông bằng mẫu thử để xác định thời điểm dẫn bê tông vào khai thác.
