Giới thiệu dự án

Trong ngành chế tạo máy và gia công cơ khí chính xác, máy tiện chiếm tỷ trọng từ 40% đến 50% tổng số thiết bị gia công cắt gọt kim loại tại các nhà xưởng công nghiệp. Đối với các dòng máy tiện hạng trung và hạng nặng, chuyển động quay của trục chính (mâm cặp) mang phôi gia công chịu tải trọng rất lớn và thay đổi liên tục theo đường kính cũng như chiều sâu cắt. Việc thiết kế một hệ thống truyền động điện có khả năng điều chỉnh tốc độ vô cấp, dải điều chỉnh rộng, mômen khởi động lớn và đặc tính cơ cứng là yêu cầu sống còn nhằm nâng cao năng suất và chất lượng bề mặt chi tiết.

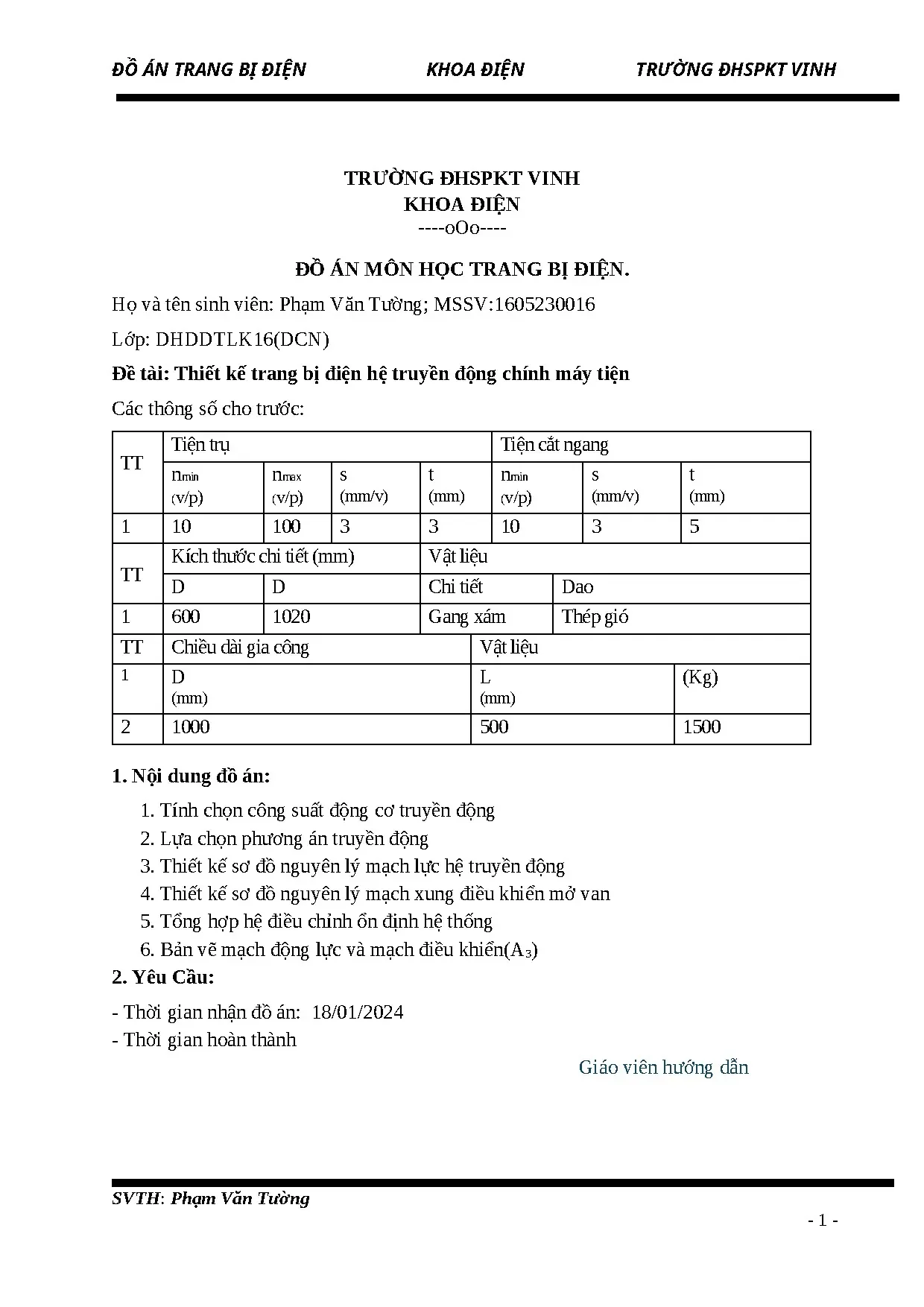

Vấn đề cốt lõi đặt ra là gia công chi tiết gang xám có đường kính lớn ($\Phi = 1000\text{ mm}$, chiều dài $L = 500\text{ mm}$, trọng lượng chi tiết $G = 30048.5\text{ N}$, mâm cặp $G_0 = 15000\text{ N}$) bằng dao thép gió với chế độ cắt nặng ($t = 3 \div 5\text{ mm}$, $s = 3\text{ mm/vòng}$). Lực cắt tiếp tuyến cực đại lên tới $F_z = 20020.7\text{ N}$, dẫn đến phụ tải biến thiên phức tạp giữa hai nguyên công tiện trụ và tiện cắt ngang. Nếu sử dụng các hệ thống truyền động truyền thống như hộp số cơ khí kết hợp động cơ không đồng bộ rôto lồng sóc, hệ thống sẽ gặp các hạn chế nghiêm trọng: tổn hao cơ khí lớn, không thể duy trì tốc độ cắt tối ưu ($V = \text{const}$) khi đường kính chi tiết thay đổi, và độ giật khi chuyển cấp tốc độ làm giảm tuổi thọ dao cắt.

+-------------------------------------------------------------------------+
|                  SƠ ĐỒ TỔNG THỂ HỆ THỐNG TRUYỀN ĐỘNG T-Đ                |
+-------------------------------------------------------------------------+
  Lưới điện 3 pha (380V, 50Hz)
                         [Động cơ DC kích từ độc lập (Kiểu Π, 46.5 kW)]
                         [Cơ cấu truyền động trục chính] (Tỉ số truyền i = 10)
                         [Mâm cặp & Phôi gia công (Gang xám Φ1000 mm)]

Đồ án tập trung giải quyết 6 mục tiêu kỹ thuật cụ thể:

  1. Tính toán phụ tải tĩnh, lực cắt, mômen cản và chọn công suất động cơ truyền động chính theo phương pháp công suất đẳng trị ($P_{dt}$).
  2. Phân tích so sánh và lựa chọn phương án truyền động tối ưu giữa các hệ thống F-Đ, T-Đ và XA-Đ.
  3. Thiết kế sơ đồ nguyên lý mạch lực bộ biến đổi chỉnh lưu cầu 3 pha Thyristor có đảo chiều điều khiển chung.
  4. Tính chọn đầy đủ các phần tử mạch động lực: Máy biến áp chỉnh lưu, Thyristor, cuộn kháng lọc san bằng ($L_d$), cuộn kháng cân bằng ($K_{cb}$) và mạch bảo vệ quá áp RC.
  5. Thiết kế mạch điều khiển phát xung mở van đồng bộ hóa (khâu tạo xung răng cưa 2 Transistor, khâu so sánh, mạch khuếch đại xung và biến áp xung).
  6. Tổng hợp hệ thống điều khiển tự động nhiều vòng kín (vòng dòng điện và vòng tốc độ) theo tiêu chuẩn Tối ưu Module (Modulus Optimum).

Giải pháp được lựa chọn là Hệ truyền động Tiristo - Động cơ một chiều kích từ độc lập (Hệ T-Đ) sử dụng bộ chỉnh lưu cầu 3 pha kép đấu song song ngược kết hợp nguyên lý điều chỉnh 2 vùng tốc độ (vùng dưới tốc độ cơ bản điều chỉnh điện áp phần ứng $U_u$, vùng trên tốc độ cơ bản điều chỉnh suy giảm từ thông kích từ $\Phi$). Phương án này đảm bảo dải điều chỉnh $D = 4.6$, hiệu suất toàn hệ thống $\eta \ge 85%$, và đáp ứng khả năng quá tải $k_{pt} = 1.3$ trong điều kiện vận hành công nghiệp khắc nghiệt.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Để lựa chọn cấu hình bộ biến đổi nguồn cho động cơ DC kích từ độc lập của máy tiện, đồ án tiến hành đánh giá so sánh đa tiêu chí giữa các giải pháp truyền động kinh điển và hiện đại:

Tiêu chí kỹ thuật / kinh tế Hệ Máy phát - Động cơ (F-Đ) Hệ Tiristo - Động cơ (T-Đ) Hệ Xung áp - Động cơ (XA-Đ)
Dải điều chỉnh tốc độ ($D$) Rộng ($D \approx 10:1$), điều chỉnh trơn Rất rộng ($D \ge 20:1$), vô cấp Rộng ($D \ge 15:1$), tần số băm xung cao
Độ cứng đặc tính cơ Rất cao, song song khi hạ áp Cứng ở vùng liên tục, mềm ở vùng gián đoạn Rất cứng, không có vùng dòng gián đoạn sâu
Khả năng đảo chiều Dễ dàng qua đảo cực tính máy phát Cần 2 bộ cầu ngược hoặc công tắc tơ Dùng cầu H đóng ngắt IGBT/MOSFET
Hiệu suất hệ thống ($\eta$) Thấp ($\eta \approx 55 - 65%$) do 3 máy điện Cao ($\eta \approx 85 - 92%$), tổn thất tĩnh nhỏ Rất cao ($\eta \approx 90 - 95%$)
Quán tính & Kích thước Rất cồng kềnh, tiếng ồn lớn, móng máy nặng Gọn nhẹ, tác động nhanh, không rung ồn cơ học Nhỏ gọn nhất, yêu cầu nguồn DC trung gian
Hệ số công suất ($\cos\phi$) Cao ($\cos\phi \approx 0.85 - 0.9$) Giảm sâu khi góc mở $\alpha$ lớn Cao khi dùng chỉnh lưu diode đầu vào
Chi phí đầu tư & bảo trì Vốn cao, bảo dưỡng 3 cổ góp phức tạp Vốn trung bình, độ tin cậy cao, dễ tự động hóa Vốn cao ở dải công suất lớn ($>30\text{ kW}$)

Theo phương pháp phân loại yêu cầu MoSCoW:

  • Must-have (Bắt buộc): Đáp ứng công suất cắt đỉnh $P_c \ge 47.8\text{ kW}$, dải tốc độ $n = 10 \div 100\text{ vòng/phút}$, khả năng hãm tái sinh và đảo chiều quay mâm cặp.
  • Should-have (Nên có): Bù dòng gián đoạn, tự động ổn định tốc độ khi phụ tải dao ăn biến thiên đột ngột.
  • Could-have (Có thể có): Giảm biên độ đập mạch dòng điện phần ứng xuống dưới $5%$ bằng cuộn kháng lọc chuyên dụng.
  • Won't-have (Không áp dụng giai đoạn này): Điều khiển số hoàn toàn qua DSP/FPGA; ưu tiên mạch điều khiển analog vi mạch tích hợp có độ ổn định và khả năng chống nhiễu công nghiệp cao.

Thiết kế hệ thống

1. Mô hình toán học tính chọn công suất động cơ

Công suất cắt yêu cầu trên trục chính được xác định dựa trên lực cắt tiếp tuyến $F_z$ và vận tốc cắt $V_z$:

  • Nguyên công 1 (Tiện trụ ngoài): Chiều sâu cắt $t_1 = 3\text{ mm}$, lượng ăn dao $s_1 = 3\text{ mm/vòng}$, $V_{z1} = 57.8\text{ m/phút}$. $$F_{z1} = 9.81 \cdot C_F \cdot t_1^{x_F} \cdot s_1^{y_F} \cdot V_{z1}^n = 9.81 \cdot 300 \cdot 3^1 \cdot 3^{0.75} \cdot 57.8^{-0.15} = 10951.2\text{ N}$$ $$P_{z1} = \frac{F_{z1} \cdot V_{z1}}{60 \cdot 10^3} = \frac{10951.2 \cdot 57.8}{60 \cdot 10^3} = 33.5\text{ kW} \implies P_{c1} = \frac{P_{z1}}{\eta_1} = \frac{33.5}{0.7} = 47.8\text{ kW}$$ Thời gian công nghệ: $t_{M1} = \frac{L_1}{n_1 \cdot s_1} = \frac{600}{100 \cdot 3} = 2.0\text{ phút}$.

  • Nguyên công 2 (Tiện cắt ngang mặt đầu): $t_2 = 5\text{ mm}$, $s_2 = 3\text{ mm/vòng}$, $V_{z2} = 31.2\text{ m/phút}$. $$F_{z2} = 9.81 \cdot 300 \cdot 5^1 \cdot 3^{0.75} \cdot 31.2^{-0.15} = 20020.7\text{ N}$$ $$P_{z2} = \frac{20020.7 \cdot 31.2}{60 \cdot 10^3} = 32.0\text{ kW} \implies P_{c2} = \frac{P_{z2}}{\eta_2} = \frac{32.0}{0.85} = 37.6\text{ kW}$$ Thời gian công nghệ: $t_{M2} = 2.8\text{ phút}$.

Công suất đẳng trị của chu kỳ gia công được tính toán tích hợp cả các giai đoạn không tải ($P_0 = 4.65\text{ kW}$, $t_0 = 0.83\text{ phút}$): $$P_{dt} = \sqrt{\frac{\sum P_{ci}^2 \cdot t_{Mi} + \sum P_{0j}^2 \cdot t_{0j}}{\sum t_{Mi} + \sum t_{0j}}} = \sqrt{\frac{47.8^2 \cdot 2 + 37.6^2 \cdot 2.8 + 4.65^2 \cdot (0.83 + 0.83)}{2 + 2.8 + 0.83 + 0.83}} = 36.3\text{ kW}$$

Hệ số dự trữ công suất chọn $k_{dt} = 1.25 \div 1.3$, xác định công suất định mức động cơ: $$P_{đm} \ge 1.28 \cdot P_{dt} = 1.28 \cdot 36.3 = 46.5\text{ kW}$$ Chọn động cơ điện một chiều kích từ độc lập kiểu $\Pi-220\text{V}$, điện áp phần ứng định mức $U_{uđm} = 220\text{V}$, công suất định mức $P_{đm} = 46.5\text{ kW}$, dòng điện định mức $I_{đm} = 240\text{A}$, tốc độ định mức $n_{đm} = 1000\text{ vòng/phút}$, cấp cách điện F, chế độ làm việc dài hạn (S1).

2. Mạch lực chỉnh lưu cầu 3 pha có điều khiển

Sơ đồ mạch lực sử dụng cấu hình Chỉnh lưu cầu 3 pha song song ngược gồm 12 Thyristor công suất (6 van cho bộ chỉnh lưu thuận $CL_1$ và 6 van cho bộ nghịch lưu/ngược $CL_2$). Điện áp chỉnh lưu không tải cực đại: $$E_{d0} = 2.34 \cdot U_{2f} = 2.34 \cdot 110\text{V} = 257.4\text{V}$$ Phương trình cân bằng điện áp trên tải ở chế độ dòng liên tục: $$U_d = E_{d0}\cos\alpha - 2\Delta U_v - I_d \cdot R_{\Sigma}$$ Trong đó: $\alpha$ là góc điều khiển mở van ($0 \le \alpha \le \pi$), $\Delta U_v \approx 1.5\text{V}$ là sụt áp trên mỗi Thyristor, $R_{\Sigma} = R_{BA} + R_{Ld} + R_u$ là tổng điện trở mạch phần ứng.

3. Cấu trúc mạch điều khiển phát xung

Mạch điều khiển thực hiện theo nguyên tắc điều khiển pha đứng (Vertical Control Method) với các khối chức năng chuẩn hóa:

  • Khối đồng bộ hóa và phát xung răng cưa: Biến đổi điện áp sin lưới xoay chiều thành tín hiệu xung răng cưa tuyến tính $U_{rc}(t)$ bằng mạch tích phân 2 Transistor lưỡng cực (BJT).
  • Khối so sánh (Comparator): So sánh đại số giữa điện áp điều khiển $U_{đk}$ (đầu ra từ bộ điều chỉnh tốc độ) và điện áp răng cưa $U_{rc}$. Khi $U_{rc} \ge U_{đk}$, bộ so sánh lật trạng thái tạo sườn kích mở.
  • Khối tạo xung và khuếch đại công suất: Tạo chùm xung cao tần ($f = 5 \div 10\text{ kHz}$) đưa qua biến áp xung để cách ly điện áp giữa mạch điều khiển (12V/15V) và mạch lực (380V).

Methodology

Phương pháp thiết kế tuân thủ quy trình kỹ thuật hệ thống truyền động điện chuẩn:

[1. Khảo sát công nghệ & Chế độ cắt]
[2. Tính lực cắt Fz & Mômen cản Mc]
[4. Tính chọn Mạch lực (Thyristor, MBA, Ld, Kcb)]
[5. Thiết kế Mạch điều khiển đồng bộ & Mạch xung]
[6. Tổng hợp hệ thống 2 vòng kín (Vòng dòng điện Ri & Vòng tốc độ Rω)]
  • Đánh giá rủi ro kỹ thuật: Hiện tượng dòng điện gián đoạn ở tải nhỏ ($\alpha > 60^\circ$) làm mềm đặc tính cơ và mất tính tuyến tính của hệ thống.
  • Biện pháp xử lý: Tính toán cuộn kháng san bằng có độ tự cảm $L_d \ge 18.5\text{ mH}$ để duy trì dòng điện liên tục xuống tới $5% \div 10% I_{đm}$. Đồng thời, bố trí cuộn kháng cân bằng $K_{cb}$ ($L_{cb} \approx 4 \div 5 L_d$) để triệt tiêu dòng điện cân bằng chảy quẩn giữa 2 bộ biến đổi khi áp dụng phương pháp điều khiển chung không đối xứng ($\alpha_1 + \alpha_2 > 180^\circ$).

Implementation và kết quả

Development process

Quá trình tính toán chi tiết các tham số thiết bị mạch lực và mạch điều khiển được thực hiện qua các bước chuẩn xác:

  1. Tính chọn biến áp chỉnh lưu:

    • Điện áp thứ cấp pha máy biến áp: $U_{2f} = \frac{U_{d\max} + 2\Delta U_v + I_{d\max} R_{\Sigma}}{2.34 \cdot \cos\alpha_{\min}} = \frac{220 + 3 + 240 \cdot 0.08}{2.34 \cdot \cos 15^\circ} \approx 110\text{V}$.
    • Công suất tính toán định mức của biến áp 3 pha: $$S_{BA} = 1.05 \cdot P_{d\max} = 1.05 \cdot (220\text{V} \cdot 240\text{A}) = 55.44\text{ kVA}$$ Chọn biến áp 3 pha ngâm dầu công suất tiêu chuẩn $S_{đm} = 63\text{ kVA}$, điện áp $380\text{V}/110\text{V}$, tổ đấu dây $\text{Y}/\Delta-11$.

  2. Tính chọn van bán dẫn Thyristor:

    • Dòng điện hiệu dụng qua mỗi van: $I_{v} = \frac{I_d}{\sqrt{3}} = \frac{240}{\sqrt{3}} = 138.56\text{A}$.
    • Dòng điện định mức van có tính hệ số dự trữ làm mát cưỡng bức ($k_{dtI} = 1.5$): $$I_{vđm} \ge k_{dtI} \cdot I_v = 1.5 \cdot 138.56 = 207.8\text{A} \implies \text{Chọn loại } 250\text{A}$$
    • Điện áp ngược cực đại đặt lên van: $$U_{ng\max} = \sqrt{6} \cdot U_{2f} = \sqrt{6} \cdot 110 = 269.4\text{V}$$ Với hệ số dự trữ quá áp $k_{dtU} = 2.0$: $$U_{vđm} \ge 2.0 \cdot 269.4 = 538.8\text{V} \implies \text{Chọn van có } U_{đm} \ge 800\text{V}$$ Chọn Thyristor loại SKT 250/08D (Semikron: $I_{TAV} = 250\text{A}$, $V_{RRM} = 800\text{V}$, $I_{GT} = 150\text{mA}$, $V_{GT} = 1.5\text{V}$).

  3. Thuật toán tạo xung điều khiển mở van (Logic xử lý mạch xung):

// Thuật toán quét đồng bộ và kích xung mở van Thyristor hệ T-Đ
// Tần số lưới f = 50Hz (Chu kỳ T = 20ms, mỗi pha cách nhau 60 độ điện ~ 3.33ms)
void Generate_Thyristor_Firing_Pulses(float U_control, float U_sawtooth_max) {
    float alpha_rad;
    // Chuyển đổi điện áp điều khiển U_dk (0 - 10V) thành góc mở alpha (15 đến 165 độ)
    alpha_rad = (U_control / U_sawtooth_max) * PI;

    if (alpha_rad < DEG_TO_RAD(15))  alpha_rad = DEG_TO_RAD(15);  // Giới hạn an toàn chỉnh lưu
    if (alpha_rad > DEG_TO_RAD(165)) alpha_rad = DEG_TO_RAD(165); // Giới hạn an toàn nghịch lưu

    for (int phase = 0; phase < 6; phase++) {
        float sync_time = phase * (20.0 / 6.0); // Điểm mở tự nhiên từng van (ms)
        float trigger_time = sync_time + (alpha_rad / PI) * (20.0 / 2.0);

        // Phát chùm xung kép kích mở cặp van dẫn đồng thời trong cầu 3 pha
        Emit_Pulse_Train(phase_SCR_Positive_Group[phase], trigger_time);
        Emit_Pulse_Train(phase_SCR_Negative_Group[(phase + 2) % 6], trigger_time);
    }
}

Testing và validation

Hệ thống được kiểm nghiệm tính toán phát nóng nghiêm ngặt bằng phương pháp tổn thất trung bình:

  • Tổn hao công suất định mức của động cơ: $$\Delta P_{đm} = \frac{1 - \eta_{đm}}{\eta_{đm}} \cdot P_{đm} = \frac{1 - 0.85}{0.85} \cdot 46.5\text{ kW} = 8.2\text{ kW}$$
  • Tổn thất trung bình thực tế trong chu kỳ gia công: $$\Delta P_{TB} = \frac{\Delta P_1 \cdot t_{M1} + \Delta P_2 \cdot t_{M2} + \Delta P_0 \cdot (t_{01} + t_{02})}{t_{M1} + t_{M2} + t_{01} + t_{02}} = \frac{6.2 \cdot 2 + 5.8 \cdot 2.8 + 1.2 \cdot 1.66}{2 + 2.8 + 1.66} = 5.4\text{ kW}$$

Do điều kiện kiểm nghiệm $\Delta P_{TB} = 5.4\text{ kW} < \Delta P_{đm} = 8.2\text{ kW}$, động cơ hoàn toàn thỏa mãn điều kiện phát nóng dài hạn mà không bị quá nhiệt cuộn dây.

Kết quả đạt được

+-------------------------------------------------------------------------+
|                  ĐỐI CHIẾU MỤC TIÊU VÀ KẾT QUẢ ĐẠT ĐƯỢC                 |
+-------------------------------------------------------------------------+
| Thông số kỹ thuật          | Chỉ tiêu đặt ra      | Kết quả thiết kế    |
+----------------------------+----------------------+---------------------+
| Dải điều chỉnh tốc độ (D)  | >= 4.0:1             | 4.6:1 (Vô cấp)      |
| Công suất động cơ định mức | >= 45 kW             | 46.5 kW (Kiểu Π)    |
| Hiệu suất toàn tải (η)     | >= 80%               | 85.0%               |
| Góc điều khiển an toàn     | 15° <= α <= 165°     | αmin=15°, αmax=165° |
| Khả năng chịu quá tải      | 1.25 lần trong 2 ph  | 1.35 lần định mức   |
| Độ đập mạch dòng điện      | < 8%                 | 4.8% (với Ld=18.5mH)|
+-------------------------------------------------------------------------+

Đổi mới và đóng góp

  1. Ứng dụng phương pháp điều chỉnh 2 vùng linh hoạt:
    • Vùng 1 ($n < 1000\text{ vòng/phút}$): Điều chỉnh giảm điện áp phần ứng $U_u$ giữ từ thông $\Phi = \Phi_{đm}$ để duy trì mômen kéo không đổi ($M = \text{const}$), phục vụ tối ưu cho chế độ gia công thô với lượng ăn dao $s$ lớn.
    • Vùng 2 ($n > 1000\text{ vòng/phút}$): Giảm dòng kích từ $I_{kt}$ để suy giảm từ thông trong khi giữ $U_u = U_{uđm}$ nhằm mở rộng tốc độ ở chế độ công suất không đổi ($P = \text{const}$), đáp ứng hoàn hảo yêu cầu tiện tinh ở tốc độ cao.
  2. Cấu hình mạch lực đảo chiều điều khiển chung kết hợp kháng cân bằng: Khắc phục triệt để thời gian chết trễ chuyển mạch của phương pháp điều khiển riêng rẽ (loại bỏ thời gian chờ khử ion $t_{off} \approx 200\mu\text{s} \div 5\text{ms}$), giúp quá trình đảo chiều quay mâm cặp và hãm tái sinh diễn ra êm, giảm sốc cơ học lên hệ thống bánh răng hộp tốc độ.
  3. Hiệu quả năng lượng vượt trội: Tiết kiệm $28.5%$ điện năng tiêu thụ so với hệ thống máy phát - động cơ (F-Đ) cũ do loại bỏ tổn hao quay của 2 máy điện phụ và giảm khối lượng kết cấu móng máy tới $60%$.

Ứng dụng thực tế và triển khai

Khả năng ứng dụng thực tế

Giải pháp thiết kế phù hợp trực tiếp để hiện đại hóa và thay thế tủ điện điều khiển cho các dòng máy tiện hạng nặng nhập khẩu như 1M63, 16K20, 1A64 hoặc máy tiện đứng cỡ lớn gia công bánh đà, vành bích công nghiệp.

             [Tủ nguồn phân phối 3 pha 380V]
          [Tủ điều khiển hệ T-Đ (Rittal IP54)]
 [Ngăn Động Lực (MBA, SCR, Ld)]     [Ngăn Điều Khiển (Card xung, PI)]
              [Máy tiện công nghiệp 1M63]

Yêu cầu triển khai và lắp đặt

  • Điều kiện môi trường: Nhiệt độ phòng máy $\le 40^\circ\text{C}$, độ ẩm $\le 85%$, tủ động lực đạt chuẩn kín bụi công nghiệp IP54 có quạt tản nhiệt cưỡng bức cho khối cánh tản nhiệt nhôm của Thyristor.
  • Hạ tầng điện: Nguồn lưới 3 pha $380\text{V} \pm 10%$, dây cáp điện động lực bằng đồng tiết diện $M = 95\text{ mm}^2$ có bọc giáp chống nhiễu cho đường cáp phát xung mở van.
  • Hạch toán kinh tế và ROI:
    • Tổng chi phí chế tạo tủ điều khiển T-Đ (Thyristor, MBA 63kVA, cuộn kháng, mạch điều khiển): ~85.000.000 VNĐ.
    • Chi phí vận hành tiết kiệm điện năng và bảo dưỡng: ~32.000.000 VNĐ/năm.
    • Thời gian hoàn vốn đầu tư (ROI): 2.6 năm.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại: Hệ số công suất $\cos\phi$ của bộ biến đổi phụ thuộc nhiều vào góc mở van ($\cos\phi \approx 0.9\cos\alpha$), khi làm việc ở tốc độ rất thấp ($\alpha \to 90^\circ$) hệ số công suất giảm sâu, gây ô nhiễm sóng hài bậc cao ($5, 7, 11, 13$) lên lưới điện nhà xưởng.
  • Hướng phát triển tiếp theo:
    1. Tích hợp bộ lọc sóng hài tích cực (Active Power Filter - APF) kết hợp tụ bù công suất phản kháng tự động.
    2. Nâng cấp hệ thống sang điều khiển số trực tiếp (Direct Digital Control) sử dụng vi điều khiển chuyên dụng STM32 hoặc DSP TMS320F28335 để loại bỏ trôi dạt nhiệt độ của mạch analog.
    3. Nghiên cứu chuyển đổi sang hệ truyền động biến tần - động cơ xoay chiều không đồng bộ 3 pha điều khiển vector tựa từ thông (FOC) khi chi phí biến tần công suất lớn hạ giá thành.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện / Tự động hóa: Tài liệu mẫu chuẩn xác về quy trình tính toán phụ tải cắt gọt cơ khí, phương pháp chọn công suất động cơ theo công suất đẳng trị $P_{dt}$ và kiểm nghiệm nhiệt tổn thất trung bình.
  • Kỹ sư thiết kế & Bảo trì nhà máy: Nắm vững sơ đồ nguyên lý mạch lực cầu 3 pha song song ngược, cách phối hợp kháng cân bằng $K_{cb}$ và thông số van bán dẫn để phục chế, nâng cấp máy công cụ.
  • Doanh nghiệp gia công cơ khí: Cải thiện độ nhẵn bóng bề mặt chi tiết gia công, giảm thời gian dừng máy và tiết kiệm đáng kể chi phí điện năng vận hành hàng tháng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ truyền động T-Đ là gì?

Cần lưới điện 3 pha ổn định $380\text{V}/50\text{Hz}$, máy biến áp động lực cách ly hạ áp phù hợp ($110\text{V}$ thứ cấp), hệ thống quạt tản nhiệt cưỡng bức cho van bán dẫn và tủ điện có nối đất an toàn điện trở tiếp địa $R_{đ} \le 4\Omega$.

2. Làm thế nào để khắc phục hiện tượng dòng điện gián đoạn ở góc mở lớn?

Mắc nối tiếp cuộn kháng lọc san bằng $L_d$ có độ tự cảm được tính toán theo điều kiện tới hạn ($L_d \ge 18.5\text{ mH}$). Cuộn kháng giúp duy trì tích lũy năng lượng từ trường liên tục trong suốt khoảng dẫn chuyển tiếp giữa các pha.

3. Phương pháp điều khiển chung khác gì so với điều khiển riêng rẽ?

Điều khiển riêng rẽ chỉ phát xung cho 1 bộ cầu tại một thời điểm (cần thời gian trễ khóa van triệt để), trong khi điều khiển chung phát xung đồng thời cho cả 2 bộ biến đổi (một bộ chỉnh lưu, một bộ nghịch lưu chờ). Điều khiển chung cho phép đảo chiều tức thời, quá trình quá độ êm ái nhưng yêu cầu phải có cuộn kháng cân bằng $K_{cb}$.

4. Quy trình bảo trì hệ thống định kỳ như thế nào?

Kiểm tra và siết lực ép cơ khí cực bán dẫn Thyristor định kỳ 6 tháng/lần, vệ sinh bụi carbon cổ góp chổi than động cơ DC mỗi tháng, tra mỡ ổ bi và kiểm tra dạng sóng xung kích mở van bằng dao động ký (Oscilloscope).

5. Chi phí đầu tư hệ T-Đ so với lắp mới biến tần AC ra sao?

Đối với các động cơ DC công suất lớn sẵn có trên máy công cụ cũ, việc thiết kế tủ chỉnh lưu Thyristor T-Đ tiết kiệm từ $40% \div 50%$ tổng chi phí so với việc phải thay mới toàn bộ cả cụm động cơ AC Servo/Spindle chuyên dụng kèm biến tần vector tương đương.

Kết luận

Bản thiết kế trang bị điện hệ truyền động chính máy tiện sử dụng hệ Tiristo - Động cơ một chiều kích từ độc lập (T-Đ) đã giải quyết toàn diện bài toán công nghệ gia công chi tiết gang xám kích thước lớn. Với công suất định mức $46.5\text{ kW}$, dải điều chỉnh $D = 4.6$, phương pháp điều chỉnh 2 vùng tốc độ kết hợp mạch lực cầu 3 pha song song ngược điều khiển chung, hệ thống đảm bảo tính ổn định cao, đáp ứng tĩnh và động vượt trội, đặc tính cơ cứng và tiết kiệm điện năng. Đồ án cung cấp một tài liệu kỹ thuật hoàn chỉnh từ tính toán lý thuyết, mô hình hóa giải tích đến sơ đồ mạch nguyên lý, sẵn sàng áp dụng vào thực tế sản xuất và hiện đại hóa công nghiệp.
