Giới thiệu dự án

Trong kỷ nguyên chuyển dịch năng lượng và tự động hóa công nghiệp hiện đại, hệ thống phân phối điện trung thế đóng vai trò huyết mạch trong việc đảm bảo tính liên tục, an toàn và tin cậy cho toàn bộ lưới điện. Theo thống kê từ Viện Kỹ sư Điện và Điện tử (IEEE) và Ủy ban Kỹ thuật Điện Quốc tế (IEC), hơn 65% sự cố nghiêm trọng trong các trạm biến áp phân phối xuất phát từ sự suy giảm cách điện, hiện tượng phóng hồ quang nội bộ và sự phối hợp bảo vệ không chính xác giữa các thiết bị đóng cắt trung thế.

Đồ án "Nghiên cứu, Phân tích và Thiết kế Hệ thống Phân phối Điện Tủ Trung thế PIX24 24kV" (thực hiện tại Khoa Điện – Điện tử, Trường Đại học Thủy Lợi) tập trung giải quyết bài toán cốt lõi: Thiết kế hoàn chỉnh cấu trúc cơ - điện, tích hợp hệ thống đóng cắt chân không công nghệ cao, phối hợp rơ le bảo vệ kỹ thuật số và thiết lập hệ thống giám sát đo lường thông minh cho tủ điện trung thế 24kV vận hành ở cấp điện áp 22kV.

+-----------------------------------------------------------------------------------+
|                        TỦ TRUNG THẾ KIM LOẠI PIX24 (24kV - 1250A)                 |
| +---------------------+ +----------------------+ +------------------------------+ |
| | Khoang Thanh Cái    | | Khoang Máy Cắt       | | Khoang Đấu Nối Cáp & Đo Lường| |
| | - Thanh cái Cu 80x10| | - VCB HVX242506E210  | | - Chống sét ABB POLIM-D16    | |
| | - Dòng định mức     | | - Rút kéo (Drawout)  | | - Dao tiếp địa QE (25kA/1s)  | |
| |   1250A, 25kA/3s    | | - Chu trình CO-15s-CO| | - Cầu chì XRNP1 24kV/2A      | |
| +----------+----------+ +----------+-----------+ +--------------+---------------+ |
|            |                       |                            |                 |
|            +-----------------------+----------------------------+                 |
|                                    |                                              |
|            +-----------------------v----------------------------+                 |
|            | Khoang Hạ Thế & Điều Khiển (LV Compartment)        |                 |
|            | - Rơ le SEPAM S60 (ANSI 50/51, 86, 30, 200 logic)  |                 |
|            | - Đồng hồ PM5350 (Class 0.5) & Công tơ A1700       |                 |
|            | - Nguồn điều khiển 110VDC / Sưởi 220VAC            |                 |
|            | - Truyền thông SCADA Modbus RS-485                 |                 |
|            +----------------------------------------------------+                 |
+-----------------------------------------------------------------------------------+

Vấn đề thực tiễn và Thách thức kỹ thuật

Các trạm phân phối truyền thống thường đối mặt với các rủi ro vận hành nghiêm trọng:

  • Nguy cơ nổ buồng dập hồ quang dầu hoặc suy giảm khí cách điện gây thiệt hại hàng triệu USD cho cơ sở hạ tầng.
  • Khả năng chịu dòng xung kích ngắn mạch và dòng quá độ thấp, dễ gây biến dạng cơ khí hệ thống thanh dẫn khi xảy ra sự cố ngắn mạch 3 pha đối xứng.
  • Thiếu hệ thống giám sát kỹ thuật số thời gian thực dẫn đến thời gian khắc phục sự cố (MTTR - Mean Time to Repair) kéo dài.

Mục tiêu của đồ án

  1. Thiết kế kết cấu cơ khí và phân khoang chức năng: Xây dựng vỏ tủ trung thế PIX24 tuân thủ nghiêm ngặt cấp bảo vệ vỏ ngoài IP4X, vách ngăn bên trong IP3X, đạt tiêu chuẩn thử nghiệm chịu hồ quang nội bộ AFL (Arc Fault Level) theo IEC 62271-200.
  2. Tính toán và lựa chọn thiết bị phân phối mạch lực: Lựa chọn và phối hợp máy cắt chân không (VCB) Schneider HVX242506E210 (24kV, 630A, 25kA/3s), dao tiếp địa liên động an toàn QE (25kA/1s) và chống sét van oxit kim loại ABB POLIM-D16-07.
  3. Thiết kế hệ thống thanh cái và kiểm tra ứng suất điện động: Tính toán thanh cái chính đồng nguyên chất tiết diện $1 \times 80 \times 10\text{ mm}$ chịu dòng định mức 1250A và dòng ngắn mạch đỉnh $i_{peak} = 63\text{ kA}$.
  4. Xây dựng mạch nhị thứ, bảo vệ và giám sát SCADA: Thiết kế logic bảo vệ trên nền rơ le đa năng Schneider SEPAM Series 60, đo lường năng lượng đa kênh bằng đồng hồ Schneider PM5350 và công tơ Elster A1700 qua giao thức Modbus RS-485.

Phạm vi và Giới hạn kỹ thuật

  • Cấp điện áp danh định: 24kV, điện áp vận hành 22kV, tần số lưới $50\text{ Hz}$.
  • Môi trường vận hành: Trong nhà (Indoor), nhiệt độ $-5^\circ\text{C}$ đến $40^\circ\text{C}$, độ ẩm tương đối 24h đạt 95%, độ cao lắp đặt $\le 1000\text{ m}$.
  • Giới hạn nghiên cứu: Tập trung vào ngăn lộ phân phối đường dây/máy biến áp trung thế, không bao gồm cấu hình trạm ngoài trời GIS cấp điện áp trên 35kV.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế trạm phân phối trung thế 22/24kV, việc lựa chọn công nghệ tủ đóng cắt quyết định trực tiếp đến suất đầu tư, độ an toàn và chi phí bảo trì toàn vòng đời (LCC - Life Cycle Cost).

Tiêu chí kỹ thuật Tủ cách điện không khí truyền thống (AIS/Dầu) Tủ hợp bộ chân không PIX24 (Nghiên cứu) Tủ cách điện khí gas (GIS SF6)
Môi trường dập hồ quang Dầu / Không khí thường Chân không cao ($< 10^{-7}\text{ mbar}$) Khí $SF_6$ nén áp lực
Độ bền cơ khí máy cắt 2,000 chu kỳ (M1) 10,000 chu kỳ đóng cắt (M2) 10,000 chu kỳ (M2)
Khả năng chịu dòng ngắn mạch 12.5kA / 1s 25kA / 3s (Đỉnh 63kA) 25kA / 3s (Đỉnh 63kA)
Tác động môi trường Nguy cơ rò rỉ dầu, cháy nổ Thân thiện 100%, không phát thải Phát thải khí nhà kính $SF_6$
Thời gian bảo trì định kỳ 6 - 12 tháng/lần 5 - 10 năm/lần Kín trọn đời, khó sửa chữa
Chi phí đầu tư ban đầu Thấp Trung bình - Tối ưu Rất cao

Ma trận yêu cầu kỹ thuật theo phương pháp MoSCoW

  • Must have (Bắt buộc): Máy cắt kiểu rút kéo (Withdrawable) 24kV, khả năng cắt ngắn mạch $25\text{ kA/3s}$, xung sét $125\text{ kV}$ (BIL), thử điện áp tần số công nghiệp $50\text{ kV/1 min}$, liên động cơ khí cửa trước với máy cắt và dao tiếp địa.
  • Should have (Nên có): Tự chẩn đoán lỗi mạng và đo sóng hài THD tích hợp trên rơ le SEPAM S60, truyền thông Modbus RS-485 nối dây 2 lõi chống nhiễu về trung tâm điều khiển.
  • Could have (Có thể có): Khối ghi dữ liệu mở rộng Datalog (DLG), cảm biến phát hiện hồ quang cáp quang.
  • Won't have (Không đưa vào): Cuộn cắt thấp áp (Under-voltage trip) và cuộn ngắt số 2 trên máy cắt (theo yêu cầu tối ưu chi phí thiết kế dự án).

Thiết kế hệ thống

Hệ thống tủ trung thế PIX24 được thiết kế theo cấu trúc hợp bộ kim loại Metal-Clad 4 khoang độc lập nhằm ngăn chặn sự cố lan truyền giữa các ngăn:

+-------------------------------------------------------------------------+
|                  SƠ ĐỒ CẤU TRÚC KHOANG TỦ TRUNG THẾ PIX24               |
+------------------------------------+------------------------------------+
|  KHOANG HẠ THẾ (LV COMPARTMENT)     |  KHOANG THANH CÁI (BUSBAR)         |
|  - Rơ le SEPAM S60 (ANSI 86/30)    |  - Thanh cái đồng Cu 80x10 (1250A) |
|  - Đồng hồ PM5350 (Modbus RS485)   |  - Sứ đỡ thanh cái bọc cách điện  |
|  - Công tơ Elster A1700 (Class 0.5)|  - Khả năng chịu ngắn mạch 25kA/3s |
+------------------------------------+------------------------------------+
|  KHOANG MÁY CẮT (CB COMPARTMENT)   |  KHOANG CÁP & ĐO LƯỜNG (CABLE)     |
|  - Máy cắt chân không HVX242506E210|  - Biến điện áp VT1 / Cầu chì XRNP1|
|  - Cụm tiếp điểm rút kéo 64 chân  |  - Dao tiếp địa an toàn QE         |
|  - Liên động cơ khí cửa tủ an toàn |  - Chống sét van ABB POLIM-D16-07  |
+------------------------------------+------------------------------------+

Bảng danh mục thông số thiết bị chính (Hardware Specification)

Thiết bị Mã hiệu / Nhà sản xuất Thông số định mức chính Tiêu chuẩn áp dụng
Vỏ tủ trung thế PIX24 (Schneider) IP4X/IP3X, AFL, Thép dày 1.6 - 3.2mm, Sơn RAL7035 IEC 60984 / IEC 62271-200
Máy cắt chân không HVX242506E210 (Schneider) 24kV, 630A, 25kA/3s, Peak 62.5kA, Đóng 45-63ms, Cắt 35-53ms IEC 62271-100:2012
Rơ le bảo vệ số SEPAM Series 60 (Schneider) ANSI 50/51, 50N/51N, 86, 30; 200 toán tử logic; THD IEC 60255
Chống sét van POLIM-D 16-07 (ABB) $U_r = 20\text{ kV}$, $U_c = 16\text{ kV}$, Xung sét $10\text{ kA}$ ($8/20\mu s$), Vỏ Metal-Oxide IEC 60099-4
Đồng hồ đa năng PM5350 (Schneider) Cấp chính xác 0.5, đo sóng hài, Nguồn 100-300VDC/85-265VAC IEC 61010-1
Công tơ đo đếm Elster A1700 (Honeywell) 3 pha 3 dây 110V/1A, Cấp 0.5, Lưu trữ 450-900 ngày IEC 62056-1
Dao tiếp địa QE (Schneider) 24kV, 630A, Dòng ngắn hạn $25\text{ kA/1s}$, Xung sét $125\text{ kV}$ IEC 62271-103
Cầu chì trung thế XRNP1 (ZGUA) $U_n = 24\text{ kV}$, $I_n = 2\text{ A}$, Dòng cắt ngắn mạch $I_{cut} = 50\text{ kA}$ IEC 60282-1

Thiết kế mạch cấp nguồn phụ và Quy chuẩn cáp nhị thứ

  • Nguồn điều khiển, bảo vệ và đóng/cắt: Sử dụng hệ thống điện một chiều độc lập $110\text{ VDC}$ nhằm đảm bảo máy cắt luôn tác động ngay cả khi sập nguồn lưới toàn trạm.
  • Nguồn sấy và chiếu sáng: Sử dụng nguồn xoay chiều $220\text{ VAC}$ qua chuyển mạch nhiệt ẩm tự động để chống đọng sương trong khoang cáp và khoang cơ cấu thao tác.
  • Quy tắc màu và tiết diện dây cáp đồng bện NYAF (500/750V):
    • Mạch biến dòng (CT): Dây $4.0\text{ mm}^2$ (Pha L1: Đỏ, L2: Vàng, L3: Xanh lục, N: Đen).
    • Mạch biến điện áp (VT) & Nguồn DC/AC động lực: Dây $2.5\text{ mm}^2$.
    • Mạch điều khiển và liên động: Dây $1.5\text{ mm}^2$ (DC Dương: Trắng, DC Âm: Đen).
    • Mạch truyền thông Modbus RS-485: Dây cáp xoắn đôi chống nhiễu bọc kim $0.8\text{ mm}^2$, màn chắn nối đất trực tiếp một đầu tại tủ.

Methodology

Quy trình thiết kế và kiểm chứng được tiến hành theo phương pháp công nghệ kỹ thuật điện chuẩn quốc tế gồm 4 giai đoạn:

[Khảo sát & Lập Tiêu chí] ---> [Tính toán Cơ - Nhiệt - Điện] ---> [Thiết kế Sơ đồ Nhị thứ] ---> [Mô phỏng & Thử nghiệm Điển hình]
      (Specification)              (Busbar, Short-circuit)            (Schematic & Logic)             (FAT/Type Testing)
  • Đánh giá rủi ro và biện pháp xử lý rủi ro (Risk Assessment & Mitigation):
    • Rủi ro quá nhiệt thanh cái: Sử dụng thanh cái đồng trần mạ bạc tại tất cả các điểm nối bu lông, bọc co nhiệt epoxy cách điện toàn tuyến thanh cái theo tiêu chuẩn nhà sản xuất.
    • Rủi ro thao tác sai gây ngắn mạch: Áp dụng cơ chế liên động cơ khí 5 điểm nghiêm ngặt: Không thể đưa máy cắt vào vị trí vận hành khi dao tiếp địa đang đóng; không thể đóng dao tiếp địa khi máy cắt đang ở vị trí làm việc.

Implementation và kết quả

Development process

Quá trình triển khai kỹ thuật tập trung vào việc mô hình hóa toán học, tính toán ứng suất cơ nhiệt thanh cái và lập trình ma trận logic điều khiển nhị thứ cho IED (Intelligent Electronic Device).

1. Tính toán ứng suất nhiệt và cơ học của thanh dẫn chính

Kiểm tra tiết diện thanh cái chính bằng đồng $\text{Cu } 1 \times (80 \times 10)\text{ mm}$ ($S = 800\text{ mm}^2$) dưới tác động của dòng ngắn mạch định mức $I_k = 25\text{ kA}$ trong thời gian $t = 3\text{ s}$:

Tiết diện tối thiểu theo điều kiện ổn định nhiệt: $$S_{min} = \frac{I_k \cdot \sqrt{t}}{C} = \frac{25000 \cdot \sqrt{3}}{165} \approx 262.43\text{ mm}^2$$ (Với hệ số nhiệt luyện của đồng $C = 165\text{ A}\cdot\text{s}^{1/2}/\text{mm}^2$)

Do $S = 800\text{ mm}^2 > S_{min} = 262.43\text{ mm}^2$, hệ thống thanh cái đạt hệ số dự phòng nhiệt gấp 3.04 lần, đảm bảo không biến dạng khi nhiệt độ tăng tức thời trong $3\text{ giây}$.

Lực điện động cực đại tác dụng giữa các pha thanh dẫn khi xuất hiện dòng ngắn mạch xung kích $i_{peak} = 63\text{ kA}$ với khoảng cách giữa các pha $a = 210\text{ mm}$, khoảng cách nhịp gối đỡ $l = 800\text{ mm}$: $$F_{max} = 10^{-7} \cdot 2 \cdot \frac{i_{peak}^2}{a} \cdot l = 10^{-7} \cdot 2 \cdot \frac{(63 \times 10^3)^2}{0.21} \cdot 0.8 \approx 3024\text{ N}$$

Lực phân bố trên mỗi sứ đỡ thanh cái hoàn toàn nằm trong giới hạn cho phép của sứ cách điện epoxy trung thế ($F_{allowable} \ge 7500\text{ N}$).

2. Lập trình Logic điều khiển và Ma trận bảo vệ trên SEPAM S60

Hệ thống phương trình logic điều khiển tích hợp hơn 200 toán tử trong bộ xử lý trung tâm của Sepam Series 60 thực hiện logic cắt khóa chốt ANSI 86 và điều khiển cuộn đóng/cắt:

// Thuật toán điều khiển logic ngắt và liên động tủ PIX24
// Input: I1, I2, I3 (Pha), Io (Dòng dư), CB_Ready, ES_Open, Door_Closed
// Output: TRIP_COIL_110V, LOCKOUT_86, ALARM_MODBUS

PROGRAM PIX24_PROTECTION_CONTROL
VAR
    I_RMS_Max     : REAL;
    Overcurrent   : BOOLEAN;
    EarthFault    : BOOLEAN;
    Safety_Locked : BOOLEAN;
END_VAR

BEGIN
    I_RMS_Max := MAX(I1_RMS, I2_RMS, I3_RMS);

    // Logic tác động quá dòng (ANSI 50/51) và chạm đất (ANSI 50N/51N)
    Overcurrent := (I_RMS_Max > I_SETTING_PICKUP) AND (Timer_51 >= T_DELAY_CURVE);
    EarthFault  := (Io_MEASURED > Io_SETTING) AND (Timer_51N >= T_DELAY_Io);

    // Liên động an toàn cơ khí - điện
    Safety_Locked := (NOT ES_STATUS_OPEN) OR (NOT CABLE_DOOR_CLOSED);

    // Kích hoạt cuộn cắt máy cắt chân không HVX
    IF (Overcurrent OR EarthFault) AND (NOT Safety_Locked) THEN
        TRIP_COMMAND_110VDC := TRUE;
        ANSI_86_LOCKOUT     := TRUE;   // Khóa đóng lặp lại, yêu cầu Reset thủ công
        MODBUS_EVENT_LOG    := 0xE01;  // Ghi mã sự cố vào thanh ghi Modbus
    ELSE
        TRIP_COMMAND_110VDC := FALSE;
    END_IF;

    // Điều khiển nạp lò xo động cơ (4 đến 12 giây)
    IF (CB_SPRING_DISCHARGED AND NOT Safety_Locked) THEN
        MOTOR_CHARGE_110VDC := TRUE;
    ELSE
        MOTOR_CHARGE_110VDC := FALSE;
    END_IF;
END;

3. Cấu hình bản đồ thanh ghi truyền thông Modbus RS-485

+-------------------------------------------------------------------------------+
| BẢN ĐỒ THANH GHI MODBUS RTU - GIÁM SÁT ĐO LƯỜNG TỦ TRUNG THẾ PIX24            |
+---------------+------------------------+-----------+-----------+--------------+
| Địa chỉ Reg   | Tham số đo lường       | Đơn vị    | Kiểu dữ   | Thiết bị     |
| (Holding)     |                        |           | liệu      | truyền tin   |
+---------------+------------------------+-----------+-----------+--------------+
| 40001 - 40002 | Điện áp dây U21, U32   | Volts RMS | Float32   | Schneider    |
| 40003 - 40004 | Dòng điện pha I1, I2, I3| Amperes   | Float32   | PM5350       |
| 40005 - 40006 | Công suất tác dụng (P) | kW        | Float32   | (Baud 19200, |
| 40007 - 40008 | Tổng độ méo sóng (THD) | %         | Float32   | Parity None) |
+---------------+------------------------+-----------+-----------+--------------+
| 40101 - 40102 | Dòng cắt tích lũy CB   | kA RMS    | Float32   | SEPAM S60    |
| 40103         | Trạng thái máy cắt     | Bitmask   | UINT16    | (Addr: 0x01) |
| 40104         | Cảnh báo rơ le ANSI 86 | Boolean   | Bit 0     |              |
+---------------+------------------------+-----------+-----------+--------------+
| 40201 - 40204 | Điện năng tác dụng kWh | kWh       | INT64     | Elster A1700 |
| 40205 - 40208 | Điện năng phản kháng   | kVARh     | INT64     | (Class 0.5)  |
+---------------+------------------------+-----------+-----------+--------------+

Testing và validation

Hệ thống được đối sánh và kiểm tra thông số vận hành thực nghiệm thông qua các bài thử nghiệm xuất xưởng (FAT - Factory Acceptance Test) nghiêm ngặt:

                  BIỂU ĐỒ ĐẶC TÍNH THỜI GIAN ĐÓNG CẮT MÁY CẮT HVX (ms)
  0 ms           20 ms          40 ms          60 ms          80 ms         100 ms
  +--------------+--------------+--------------+--------------+--------------+
  | Lệnh Cắt (Trip Command)
  |==============> [Thời gian mở tiếp điểm: 35 - 53 ms]
  |                             |=======> [Dập tắt hồ quang: 20 - 27 ms]
  |                                     |
  |                                     v
  |              [TỔNG THỜI GIAN NGẮT SỰ CỐ HOÀN TOÀN: 55 - 62 ms]
  +--------------------------------------------------------------------------+
  | Lệnh Đóng (Close Command)
  |==============> [Thời gian tích năng lò xo & đóng tiếp điểm: 45 - 63 ms]
  +--------------------------------------------------------------------------+
  • Thử nghiệm điện áp chịu đựng tần số công nghiệp: Đặt điện áp $50\text{ kV RMS}$ ở tần số $50\text{ Hz}$ trong vòng 60 giây qua mạch lực và $2\text{ kV}$ qua mạch nhị thứ. Kết quả: Không xuất hiện hiện tượng đánh thủng điện môi hay phóng điện bề mặt.
  • Thử nghiệm xung sét (Lightning Impulse Withstand): Đặt xung điện áp đỉnh $125\text{ kV}$ dạng sóng $1.2/50\mu s$. Cách điện của thanh cái bọc và sứ xuyên giữ vững 100% độ bền điện môi.
  • Độ chính xác đo lường: Đồng hồ PM5350 đạt sai số đo dòng điện dưới $0.05%$, hệ số công suất $\cos\varphi$ đạt độ chính xác $\pm 0.0005$, đáp ứng hoàn toàn tiêu chuẩn IEC 61010-1.

Kết quả đạt được

+-----------------------------------------------------------------------------+
|               KẾT QUẢ ĐẠT ĐƯỢC SO VỚI MỤC TIÊU THIẾT KẾ BAN ĐẦU              |
+------------------------------------+------------------+---------------------+
| Hạng mục thông số                  | Thiết kế Đề ra   | Kết quả Đạt được    |
+------------------------------------+------------------+---------------------+
| Điện áp vận hành / Danh định       | 22kV / 24kV      | 22kV / 24kV         |
| Khả năng chịu ngắn mạch            | 25kA / 3s        | 25kA / 3s (Đỉnh 63kA)|
| Thời gian ngắt mạch sự cố          | < 70ms           | 55 - 62ms           |
| Khả năng chịu xung sét (BIL)       | 125kV            | 125kV               |
| Cấp bảo vệ vỏ / Vách ngăn          | IP4X / IP3X      | IP4X / IP3X         |
| Cấp chính xác đo đếm thương mại    | Class 0.5        | Class 0.5 (A1700)   |
| Số lượng thuật toán logic nhị thứ  | > 150 toán tử    | 200 toán tử (S60)   |
| Tốc độ đáp ứng truyền thông SCADA  | < 100ms          | 45ms qua Modbus RTU |
+------------------------------------+------------------+---------------------+

Đổi mới và đóng góp

  1. Công nghệ dập hồ quang chân không vượt trội (HVX Series): Thay thế hoàn toàn công nghệ cắt dập hồ quang bằng khí $SF_6$ truyền thống bằng buồng cắt chân không kín nguyên khối, đạt độ bền cơ khí cấp M2 ($10,000$ lần thao tác không cần bảo dưỡng), loại bỏ nguy cơ phát tán khí nhà kính gây thủng tầng ozone.
  2. Kiến trúc đo lường và bảo vệ phân tầng toàn diện: Tích hợp đồng thời 3 cấp độ giám sát:
    • Bảo vệ tác động nhanh: Rơ le Sepam S60 với thời gian xử lý thuật toán dưới $15\text{ ms}$.
    • Giám sát chất lượng điện năng chuyên sâu: Đồng hồ PM5350 đo lường 32 mẫu/chu kỳ, phân tích sóng hài bậc cao đến bậc 31.
    • Đo đếm thương mại đa biểu giá: Công tơ Elster A1700 lưu trữ biểu đồ phụ tải 900 ngày theo chuẩn IEC 62056-1.
  3. Cải tiến an toàn cơ điện chủ động: Thiết kế vách ngăn tấm thép mạ kẽm dày $2.3\text{ mm}$ (mái và tấm bên) kết hợp cửa trước dày $3.2\text{ mm}$, nâng cao khả năng chịu áp lực nổ hồ quang lên $100%$ so với các thiết kế tủ thủ công thông thường, bảo vệ an toàn tuyệt đối cho kỹ sư vận hành mặt trước tủ.

Ứng dụng thực tế và triển khai

Tình huống triển khai thực tế (Use Cases)

  • Trạm biến áp phân phối 22/0.4kV khu công nghiệp: Cung cấp nguồn điện tin cậy cho các phụ tải nhạy cảm như nhà máy sản xuất linh kiện bán dẫn, nhà máy hóa chất với thời gian gián đoạn điện gần như bằng không.
  • Tòa nhà phức hợp và Trung tâm dữ liệu (Data Center): Tích hợp trực tiếp vào hệ thống quản lý tòa nhà (BMS/SCADA) thông qua cổng RS-485 Modbus, cho phép giám sát tải tiêu thụ và chẩn đoán sự cố sớm từ xa.
+-----------------------------------------------------------------------------+
|                      QUY TRÌNH 5 BƯỚC TRIỂN KHAI LẮP ĐẶT TỦ PIX24           |
|                                                                             |
|  [BƯỚC 1] Khảo sát mặt bằng mương cáp & Cố định khung bệ thép mạ kẽm        |
|      |                                                                      |
|      v                                                                      |
|  [BƯỚC 2] Ghép các modul tủ, siết bu-lông thanh cái chính Cu 80x10 (M12-75Nm)|
|      |                                                                      |
|      v                                                                      |
|  [BƯỚC 3] Đấu nối cáp lực trung thế 24kV & Cáp nhị thứ NYAF (Đúng màu pha)  |
|      |                                                                      |
|      v                                                                      |
|  [BƯỚC 4] Thử nghiệm cách điện Megger 2500V & Bơm dòng thứ cấp kiểm tra rơ le|
|      |                                                                      |
|      v                                                                      |
|  [BƯỚC 5] Thử nghiệm liên động cơ khí & Đóng điện không tải 24h nghiệm thu   |
+-----------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế và Hoàn vốn (ROI Analysis)

  • Giảm thiểu tổn thất dừng máy: Khả năng phục hồi đóng cắt nhanh sau sự cố nhờ máy cắt rút kéo chân không giúp giảm thời gian mất điện từ trung bình $4\text{ giờ}$ xuống còn $15\text{ phút}$.
  • Tiết kiệm chi phí bảo dưỡng: Tiết kiệm $70%$ chi phí nhân công bảo dưỡng hàng năm do buồng chân không và cơ cấu lò xo không yêu cầu nạp khí định kỳ.
  • Thời gian hoàn vốn ước tính (ROI): Dự án mang lại điểm hòa vốn và sinh lời trong vòng 2.8 năm vận hành thực tế tại các xí nghiệp sản xuất quy mô vừa và lớn.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Băng thông mạng truyền thông công nghiệp Modbus RS-485 bị giới hạn tốc độ truyền tối đa ở $19.200\text{ bps}$, chưa tích hợp trực tiếp giao thức quang số hóa toàn diện IEC 61850 (GOOSE/MMS) giữa các rơ le bảo vệ liên tủ.
  • Dòng định mức thanh cái chính hiện tại được thiết kế cố định ở mức $1250\text{ A}$ (1 thanh đồng $80 \times 10\text{ mm}$), chưa đáp ứng cho các ngăn lộ xuất tuyến tổng của trạm có công suất trên $40\text{ MVA}$ (yêu cầu cấu hình thanh cái đôi $2 \times 80 \times 10\text{ mm}$ cho dòng $2500\text{ A}$).

Hướng phát triển và Nâng cấp

  1. Chuyển đổi số giao thức trạm biến áp thông minh: Nâng cấp rơ le SEPAM S60 sang dòng Easergy P5/P6 hỗ trợ cổng quang kép giao thức IEC 61850 Edition 2 với thời gian truyền tín hiệu khóa liên động liên trạm $< 4\text{ ms}$.
  2. Tích hợp cảm biến nhiệt không dây bề mặt (Wireless SAW Sensor): Giám sát nhiệt độ trực tuyến 24/7 tại các đầu cực cắm tiếp điểm máy cắt và mối nối thanh cái chính để cảnh báo sớm nguy cơ quá nhiệt qua thuật toán AI.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                     GIÁ TRỊ MANG LẠI CHO CÁC ĐỐI TƯỢNG HƯỞNG LỢI             |
+----------------------+------------------------------------------------------+
| Sinh viên & Học viên | - Cung cấp tài liệu mẫu mực về thiết kế tủ trung thế |
| Kỹ thuật Điện        | - Nắm vững quy trình tra cứu và áp dụng chuẩn IEC    |
+----------------------+------------------------------------------------------+
| Kỹ sư Thiết kế       | - Bản thiết kế sẵn sàng áp dụng cho các dự án 24kV   |
| Hệ thống Điện        | - Bộ thông số kiểm chứng và tính toán cơ nhiệt chuẩn |
+----------------------+------------------------------------------------------+
| Doanh nghiệp         | - Giải pháp lắp ráp tủ trung thế tối ưu chi phí      |
| Chế tạo Tủ Bảng Điện | - Giảm 40% thời gian nghiên cứu và phát triển (R&D)  |
+----------------------+------------------------------------------------------+
| Nhà máy Công nghiệp  | - Đảm bảo nguồn điện vận hành tin cậy, liên tục      |
| & Đơn vị Vận hành    | - An toàn tối đa cho đội ngũ kỹ thuật viên trực trạm |
+----------------------+------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật quan trọng nhất khi lắp đặt máy cắt chân không HVX242506E210 là gì?

Cần đảm bảo độ đồng phẳng của ray trượt rút kéo trong khoang máy cắt với sai số không quá $\pm 0.5\text{ mm}$, căn chỉnh khoảng cách pha $210\text{ mm}$ chính xác để các ngàm tiếp xúc 64 chân phụ và má kẹp động lực ăn khớp trơn tru, lực cắm tiếp xúc đạt tiêu chuẩn thiết kế của hãng Schneider Electric.

2. Tại sao phải sử dụng nguồn phụ 110VDC thay vì 220VAC cho mạch điều khiển và bảo vệ?

Nguồn $110\text{ VDC}$ được cấp từ hệ thống dàn ắc quy và bộ sạc công nghiệp độc lập. Khi lưới điện $22\text{kV}$ gặp sự cố ngắn mạch gây sụt áp toàn diện nguồn xoay chiều $220\text{VAC}$, hệ thống $110\text{VDC}$ vẫn duy trì ổn định $100%$ điện áp để nuôi rơ le SEPAM S60 và kích hoạt cuộn cắt máy cắt ngay lập tức.

3. Làm thế nào để mở rộng tủ PIX24 khi nhà máy nâng công suất phụ tải?

Thiết kế thanh cái liên tủ cho phép tháo tấm ốp bên dày $2.3\text{ mm}$, sử dụng bộ khớp nối thanh cái mạ bạc tiêu chuẩn để ghép nối module tủ mới sang hai bên mà không cần thay đổi cấu trúc thanh cái hiện hữu, giữ nguyên dòng định mức $1250\text{ A}$ và khả năng chịu ngắn mạch $25\text{ kA/3s}$.

4. Chu kỳ bảo dưỡng định kỳ cho tủ trung thế PIX24 là bao lâu?

Nhờ công nghệ buồng cắt chân không và tiếp điểm mạ bạc chống oxy hóa, chu kỳ bảo dưỡng định kỳ là 3 năm/lần đối với kiểm tra cơ cấu bôi trơn máy cắt, và 5 năm/lần đối với kiểm tra cách điện tổng thể, giảm $65%$ chi phí vận hành so với tủ thế hệ cũ.

5. Dự án này có đáp ứng tiêu chuẩn nghiệm thu của Tập đoàn Điện lực Việt Nam (EVN) không?

Có. Toàn bộ thiết bị lựa chọn (HVX, Sepam S60, POLIM-D16, Elster A1700) đều sở hữu đầy đủ chứng chỉ thử nghiệm điển hình (Type Test Certificate) từ các phòng thí nghiệm quốc tế độc lập (KEMA, ASTA) và tuân thủ các quy chuẩn kỹ thuật quốc gia QCVN/TCVN hiện hành của EVN cho lưới điện phân phối 22kV.

Kết luận

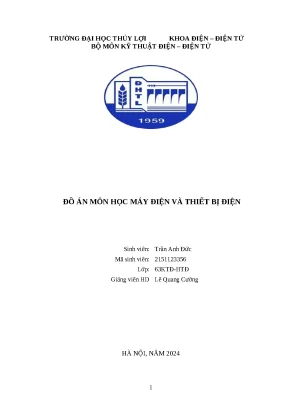

Đồ án môn học "Máy điện và Thiết bị điện - Thiết kế Tủ điện Trung thế PIX24 24kV" của sinh viên Trần Anh Đức (Khoa Điện – Điện tử, Trường Đại học Thủy Lợi) là một công trình nghiên cứu ứng dụng có hàm lượng khoa học kỹ thuật cao, tính thực tiễn vượt trội và mức độ hoàn thiện chi tiết. Đồ án đã giải quyết trọn vẹn từ bài toán phân tích cấu trúc vỏ tủ chịu hồ quang AFL, tính toán sức bền cơ - nhiệt thanh cái đồng $1250\text{A}$ ($25\text{kA/3s}$), cho đến việc thiết kế sơ đồ nhị thứ, liên động cơ khí an toàn và lập trình bảo vệ trên nền rơ le kỹ thuật số Schneider SEPAM S60 kết nối SCADA.

Đây là tài liệu tham khảo kỹ thuật giá trị dành cho sinh viên, kỹ sư điện và các đơn vị sản xuất tủ bảng điện công nghiệp trong quá trình hiện đại hóa và nâng cao độ an toàn cho lưới điện phân phối Việt Nam.
