THÔNG TIN THƯ MỤC VÀ PHÂN TÍCH HỌC THUẬT: GIÁO TRÌNH MÁY ĐIỆN (MH 09)

Tổng quan về giáo trình (250-300 từ)

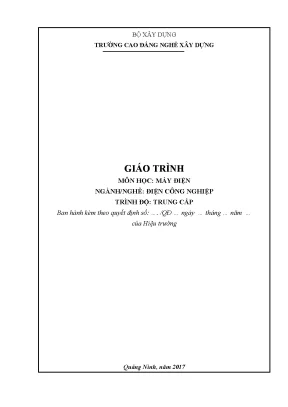

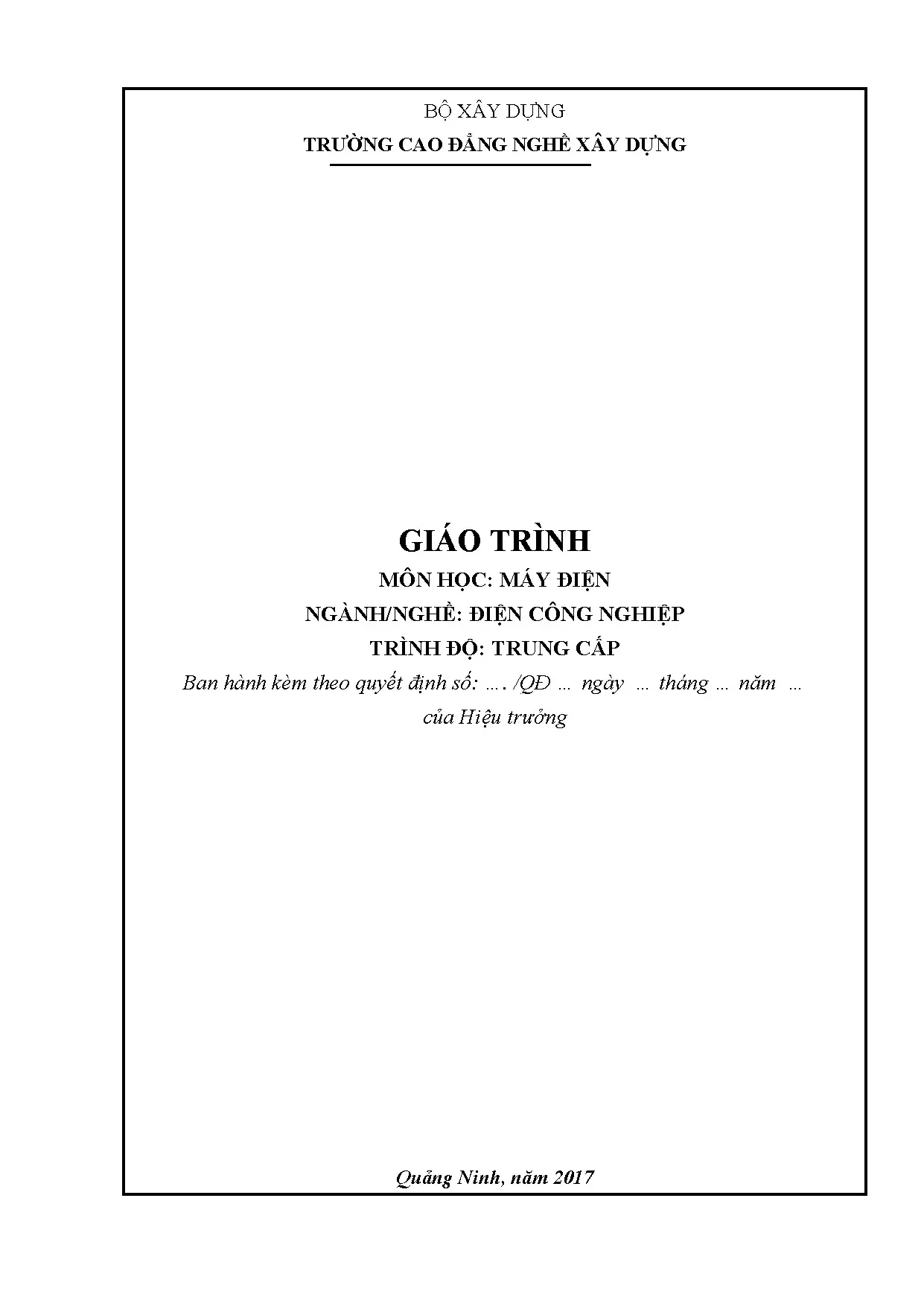

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình môn học Máy điện (Mã môn học: MH 09) do Khoa Điện – Điện tử, Trường Cao đẳng nghề Xây dựng (Bộ Xây dựng) biên soạn và ban hành năm 2017 tại Quảng Ninh. Môn học có tổng thời lượng 45 giờ (gồm 39 giờ lý thuyết; 03 giờ thực hành, thí nghiệm, thảo luận, bài tập; 03 giờ kiểm tra). Đây là môn học lý thuyết chuyên môn bắt buộc thuộc chương trình đào tạo trình độ Trung cấp và Cao đẳng nghề Điện công nghiệp.
  • Mục tiêu học tập (Learning Outcomes): Về kiến thức, người học trình bày được công dụng, phân loại, cấu tạo, nguyên lý làm việc của máy biến áp, máy điện một chiều, động cơ xoay chiều không đồng bộ 1 pha và 3 pha, máy phát điện đồng bộ, động cơ vạn năng và các thiết bị điện - điện lạnh; phân tích được các nguyên tắc mở máy và đảo chiều quay động cơ. Về kỹ năng, người học vận dụng được hệ thống công thức để tính toán thông số kỹ thuật định mức, đồng thời phân tích các sai hỏng kỹ thuật phát sinh trong quá trình vận hành máy điện thực tế.
  • Cấu trúc và cách tiếp cận: Giáo trình được tổ chức thành 02 chương trọng tâm: Chương 1 chuyên sâu về các chủng loại máy điện; Chương 2 khảo sát các thiết bị điện chiếu sáng, gia nhiệt và thiết bị lạnh. Cách tiếp cận đi từ cơ sở hiện tượng cảm ứng điện từ, mô tả cấu tạo cơ khí - điện từ, thiết lập mô hình tính toán, cho đến sơ đồ mạch điều khiển vận hành.
  • Điểm đặc sắc của giáo trình: Nội dung được giản lược các phép biến đổi toán học thuần lý thuyết, tập trung trực tiếp vào sơ đồ nguyên lý mạch động lực, mạch điều khiển contactor/relay thực tế và phương pháp đọc catalog thông số máy.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được triển khai qua các hợp phần sau:

Giáo trình Máy điện (MH 09)
  • Chương 1: Máy điện:
    • Máy biến áp một pha và ba pha: Thiết lập định luật cảm ứng điện từ qua sức điện động $E = 4{,}44 f w \Phi_{max}$, xác định hệ số biến áp $K = \frac{E_1}{E_2} \approx \frac{U_1}{U_2} \approx \frac{W_1}{W_2}$; phân tích sơ đồ thay thế và thông số trong hai chế độ: thí nghiệm không tải ($P_0 \approx P_{Fe}, Z_0, r_0, x_0$) và thí nghiệm ngắn mạch ($P_n = P_{Cu}, Z_n, r_n, x_n, u_n%$); quy tắc 12 tổ nối dây máy biến áp ba pha theo phương pháp kim đồng hồ (như $Y/Y-12$, $Y/\Delta-11$). Khảo sát máy biến áp hàn (đặc tính ngoài dốc, $U_0 = 60-70\text{V}, U_{tải} = 30\text{V}$), máy biến áp tự ngẫu và máy biến áp đo lường (TU, TI).
    • Máy điện một chiều: Cấu tạo phần tĩnh (cực từ chính, cực từ phụ triệt tia lửa điện, gông từ, chổi than) và phần quay (lõi thép rôto, dây quấn, cổ góp thực hiện chỉnh lưu/nghịch lưu cơ khí); phương trình sức điện động $E = B \cdot l \cdot v$ và lực điện từ $F_{đt} = B_{tb} \cdot I \cdot l$; phân loại theo kiểu kích từ: độc lập, song song, nối tiếp và hỗn hợp.
    • Động cơ không đồng bộ ba pha: Cơ chế tạo từ trường quay với tốc độ đồng bộ $n_1 = \frac{60f}{p}$, hệ số trượt $S = \frac{n_1 - n}{n_1}$, tốc độ động cơ $n = n_1(1-S)$; giản đồ cân bằng năng lượng từ $P_1$ qua các tổn hao $P_{Cu1}, P_{Fe}, P_{đt}, P_{Cu2}, P_{cơ}, P_f$ đến $P_2$; các giải pháp khởi động (trực tiếp, qua cuộn kháng, đổi nối sao - tam giác $Y/\Delta$, dùng máy biến áp tự ngẫu) và nguyên lý đảo chiều quay bằng cách hoán vị 2 trong 3 pha.
    • Động cơ không đồng bộ một pha và Động cơ vạn năng: Khảo sát từ trường đập mạch, nguyên lý lệch pha $90^\circ$ không gian/thời gian nhờ tụ điện và cuộn dây phụ để sinh từ trường quay; nguyên lý động cơ vạn năng cổ góp chạy được cả dòng AC/DC với mômen mở máy lớn và tốc độ cao.
    • Máy phát điện xoay chiều đồng bộ một pha: Khảo sát rôto cực lồi ($n < 1000\text{ vòng/phút}$) và cực ẩn ($n \ge 1500\text{ vòng/phút}$); các hệ thống kích từ (máy phát một chiều, kích từ xoay chiều có chỉnh lưu, tự kích thích hỗn hợp) cùng các đường đặc tính: không tải, đặc tính ngoài và đặc tính điều chỉnh.
  • Chương 2: Thiết bị điện: Khảo sát nguyên lý, cấu tạo và thông số kỹ thuật của các nguồn sáng (đèn sợi đốt, đèn huỳnh quang, đèn compact, đèn cao áp thủy ngân) cùng nhóm thiết bị gia nhiệt và thiết bị lạnh gia dụng.
  • Progression logic: Kiến thức phát triển tuyến tính từ hiện tượng cảm ứng điện từ tĩnh (máy biến áp) sang hệ thống biến đổi cơ - điện quay (máy điện 1 chiều, xoay chiều KĐB, đồng bộ), cuối cùng mở rộng sang thiết bị tiêu thụ điện và khí cụ chiếu sáng.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nền tảng (Fundamental theories): Định luật cảm ứng điện từ Faraday, định luật lực điện từ Lorentz, lý thuyết từ trường quay 2 pha và 3 pha đối xứng.
  • Nguyên lý cốt lõi (Core principles): Nguyên lý bù phản kháng, nguyên lý chuyển đổi năng lượng điện - cơ, nguyên lý suy giảm dòng khởi động bằng suy giảm điện áp hoặc tăng tổng trở mở máy.
  • Khung phân tích kỹ thuật (Essential frameworks): Sơ đồ thay thế tương đương của máy biến áp và động cơ không đồng bộ; đồ thị vectơ tổ nối dây; giản đồ phân bố tổn hao và cân bằng công suất ($P_1, P_{đt}, P_2$).

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật (Technical skills): Tính toán tỷ số biến đổi $K$, công suất biểu kiến $S$, dòng điện định mức $I_{đm}$, hệ số trượt $S$, tốc độ quay $n$, hiệu suất $\eta$ và hệ số công suất $\cos\varphi$.
  • Kỹ năng phân tích sơ đồ (Analytical skills): Đọc và giải thích sơ đồ trải rãnh stator ($Z=16, 2p=4$), phân tích sơ đồ đấu dây $Y/\Delta$ theo cấp điện áp lưới (220/380V hoặc 380/660V), giải đoán nguyên lý hoạt động của mạch điều khiển liên động dùng contactor và timer.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Đấu nối đảo chiều quay động cơ 1 pha (đảo đầu cuộn khởi động) và động cơ 3 pha (đảo thứ tự pha 1-2-3 thành 1-3-2); nhận dạng và phân loại lỗi sai hỏng cơ - điện thường gặp trong vận hành trạm biến áp và động cơ điện.

Phương pháp giảng dạy và học tập (300-350 từ)

  • Phương pháp tiếp cận sư phạm (Pedagogical approach): Kết hợp thuyết giảng lý thuyết chuyên đề với phương pháp trực quan hóa kỹ thuật. Nội dung cấu tạo và nguyên lý luôn gắn liền với hệ thống 50 hình vẽ kỹ thuật, sơ đồ cấu trúc mặt cắt (như mặt cắt máy điện đồng bộ hình 1-42, mạch từ riêng/chung hình 1.7, 1.8) và đồ thị véc-tơ điện áp.
  • Bài tập và Case Studies: Giáo trình tích hợp các dạng bài tập định lượng tính toán thông số dây quấn, quan hệ dòng - áp sơ/thứ cấp máy biến áp; khảo sát tình huống kỹ thuật vận hành máy biến áp hàn ở chế độ ngắn mạch ổn định hồ quang; xử lý bài toán chọn chế độ đấu nối $Y$ hay $\Delta$ tương ứng với catalog nhà chế tạo ($U_{đm}: Y/\Delta: 220/380\text{V}$ hoặc $380/660\text{V}$).
  • Thực hành và mô phỏng (Practical exercises): Cung cấp chi tiết sơ đồ mạch động lực và mạch điều khiển cho các phương pháp mở máy công nghiệp:
    1. Khởi động qua cuộn kháng có tiếp điểm duy trì $K_1(3-5)$ và trễ thời gian đóng tiếp điểm $T(5-7)$ chuyển mạch $K_2$.
    2. Mở máy đổi nối sao - tam giác dùng nút nhấn kép và khóa chéo liên động tiếp điểm thường kín của contactor $KY$.
    3. Mở máy bằng máy biến áp tự ngẫu có điều chỉnh con trượt tiếp điểm qua các cầu dao $CD_1, CD_2, CD_3$.
  • Phương pháp kiểm tra, đánh giá (Assessment methods): Dành 03 giờ kiểm tra định kỳ chính thức nhằm đánh giá năng lực tính toán tham số máy điện và khả năng vẽ/đọc sơ đồ nguyên lý. Kết hợp đánh giá thường xuyên qua bộ câu hỏi ôn tập cuối Chương 1 (trang 59) và Chương 2 (trang 84).
  • Hướng dẫn tự học (Self-study guidelines): Người học cần đối chiếu các công thức lý thuyết với thông số ghi trên nhãn máy thực tế; luyện tập vẽ lại các sơ đồ trải rãnh stato và sơ đồ điều khiển contactor độc lập mà không nhìn tài liệu.

Điểm nổi bật và cập nhật (250-300 từ)

  • Cập nhật chương trình đào tạo: Giáo trình biên soạn theo chương trình khung và chương trình chi tiết được phê duyệt năm 2017 của Trường Cao đẳng nghề Xây dựng, bám sát các yêu cầu thực tế của tiêu chuẩn kỹ năng nghề Điện công nghiệp.
  • Tích hợp các nhóm máy điện chuyên dụng: Bên cạnh các dòng máy điện truyền thống, tài liệu cập nhật cấu tạo và giải thuật làm việc của các loại máy biến áp đặc biệt (máy biến áp tự ngẫu điều chỉnh trượt, máy biến áp hàn hồ quang có cuộn cảm thay đổi khe hở không khí, máy biến điện áp TU và máy biến dòng TI bảo vệ lưới điện) và động cơ vạn năng điều chỉnh tốc độ qua cuộn cảm kháng.
  • Tính ứng dụng thực tế cao: Sơ đồ mạch điện trong giáo trình sử dụng đúng ký hiệu tiêu chuẩn kỹ thuật điện công nghiệp (A-X, B-Y, C-Z cho cuộn dây sơ cấp; a-x, b-y, c-z cho thứ cấp; nút ấn ON/OFF; contactor; relay nhiệt RN bảo vệ quá tải).
  • Liên kết ngành nghề sản xuất: Kiến thức máy điện một chiều được gắn với công nghệ mạ, sơn điện phân, nạp ắc quy và truyền động giao thông vận tải; kiến thức động cơ vạn năng liên kết trực tiếp với thiết bị gia dụng cầm tay như máy may, máy khoan điện, máy xay.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Phân cấp đào tạo và chuyên ngành: Giáo trình phục vụ trực tiếp cho học sinh, sinh viên hệ Trung cấp và Cao đẳng nghề thuộc ngành Điện công nghiệp (từ năm thứ nhất đến năm thứ hai khi bước vào giai đoạn học môn học/mô đun chuyên môn bắt buộc).
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học nền tảng bao gồm: Điện kỹ thuật cơ bản (hiện tượng cảm ứng điện từ, mạch điện xoay chiều 1 pha, 3 pha), Vật lý đại cương và Toán kỹ thuật.
  • Phạm vi sử dụng cho giảng viên: Cung cấp khung tài liệu chuẩn để giảng viên biên soạn đề cương bài giảng, giáo án lý thuyết 39 giờ và thiết kế các bài tập thực hành/thí nghiệm đo đạc tham số máy điện.
  • Đối tượng tham khảo mở rộng: Tài liệu dùng cho người học các chuyên ngành liên quan như Điện dân dụng, Điện tử công nghiệp, Cơ khí chế tạo; đồng thời là tài liệu tra cứu kỹ thuật cho công nhân, kỹ thuật viên vận hành, bảo trì và sửa chữa thiết bị máy điện tại các nhà máy, xí nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được thiết kế chính xác cho cấp độ và đối tượng nào?

Giáo trình được biên soạn phục vụ giảng dạy hệ Trung cấp và Cao đẳng nghề Điện công nghiệp, đồng thời là tài liệu tham khảo cho các ngành Điện dân dụng, Điện tử công nghiệp, Cơ khí và kỹ thuật viên sửa chữa máy điện.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học giáo trình?

Học viên cần nắm vững kiến thức Vật lý phần điện từ (các định luật cảm ứng, từ thông, lực điện từ), phân tích mạch điện xoay chiều một pha, ba pha và các phép toán giải phương trình đại số cơ bản.

3. Giáo trình này tập trung vào khía cạnh nào so với các tài liệu lý thuyết máy điện đại học?

Giáo trình giảm thiểu các chứng minh giải tích phức tạp, tập trung trình bày cấu tạo cơ học, sơ đồ đấu nối nguyên lý, các phương pháp khởi động/đảo chiều thực tế và hướng dẫn giải thích nhãn thông số máy điện trên thực tế.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả?

Người học nên kết hợp đọc lý thuyết với việc tự giải hệ thống câu hỏi ôn tập cuối mỗi chương, tự vẽ lại các sơ đồ mạch điều khiển khởi động (cuộn kháng, $Y/\Delta$, tự ngẫu) và thực hành tính toán thông số theo các ví dụ công thức mẫu.

5. Giáo trình có cung cấp tài liệu bổ trợ nào không?

Giáo trình tích hợp hệ thống 50 hình ảnh sơ đồ kỹ thuật, câu hỏi ôn tập cuối Chương 1 (trang 59), câu hỏi ôn tập Chương 2 (trang 84) và danh mục tài liệu tham khảo chuyên ngành tại trang 85.

Kết luận (150 từ)

  • Giá trị cốt lõi của giáo trình: Giáo trình Máy điện (MH 09) cung cấp hệ thống lý thuyết tinh gọn, chuẩn xác về nguyên lý cấu tạo, chế độ vận hành và tính toán kỹ thuật của các chủng loại máy điện tĩnh, máy điện quay cùng các thiết bị điện dân dụng - công nghiệp cơ bản.
  • Lộ trình học tập đề xuất: $$\text{Máy biến áp (1 pha, 3 pha, đặc biệt)} \longrightarrow \text{Máy điện một chiều} \longrightarrow \text{Động cơ xoay chiều (KĐB 3 pha/1 pha, Đồng bộ, Vạn năng)} \longrightarrow \text{Thiết bị điện & Khí cụ chiếu sáng}$$
  • Thông tin liên hệ học thuật bổ sung: Mọi ý kiến đóng góp chuyên môn được tiếp nhận trực tiếp qua Khoa Điện – Điện tử, Trường Cao đẳng nghề Xây dựng (Hòm thư: khoadiencdnxd@gmail.com; địa chỉ: Quảng Ninh). Danh mục tài liệu tham khảo chi tiết được cung cấp tại trang 85 của giáo trình.
