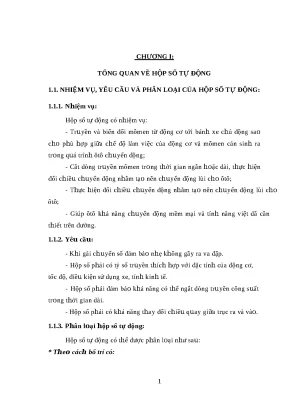

Giới thiệu dự án

Trong ngành công nghiệp ô tô hiện đại, hệ thống truyền lực đóng vai trò cốt lõi trong việc tối ưu hóa hiệu suất động cơ, mức tiêu hao nhiên liệu và tính năng động lực học của xe. Theo các báo cáo kỹ thuật ngành động lực, hơn 85% xe du lịch xuất xưởng tại các thị trường phát triển sử dụng hệ thống truyền động tự động. Hộp số tự động điều khiển điện tử (Electronic Controlled Transmission - ECT) kết hợp giữa biến mô thủy lực (Torque Converter) và cụm bánh răng hành tinh (Planetary Gearset) đã trở thành chuẩn mực nhờ khả năng chuyển số êm dịu, giảm tải thao tác cho người lái và bảo vệ hệ thống truyền lực khỏi hiện tượng quá tải đột ngột.

+---------------+      +-------------------+      +--------------------+      +--------------------+
|  Động cơ đốt  | ===> | Biến mô thủy lực  | ===> | Hộp số hành tinh   | ===> | Cầu chủ động &     |
|   trong (ICE) |      | (Bơm/Tua-bin/Dẫn) |      | (CR-CR 4 Cấp số)   |      | Bộ vi sai (FF)     |
+---------------+      +-------------------+      +--------------------+      +--------------------+
                                                         ^
                                                         | Áp suất dầu & Tín hiệu Solenoid
                                              +--------------------+
                                              | Khối ECT & Van dầu |
                                              +--------------------+

Vấn đề kỹ thuật cốt lõi đặt ra đối với các dòng xe đô thị cỡ nhỏ (Front-Engine Front-Wheel-Drive - FF) như Toyota Vios là sự cân bằng giữa kích thước bao nhỏ gọn, trọng lượng nhẹ với dải tỷ số truyền tối ưu và khả năng giảm thiểu tổn thất công suất do trượt thủy lực. Đồ án tập trung nghiên cứu, phân tích động lực học và thuật toán điều khiển của hộp số tự động 4 cấp Toyota U340E.

Mục tiêu nghiên cứu cụ thể

  1. Phân tích kết cấu động lực học: Xác lập sơ đồ dòng truyền công suất và phương trình chuyển động của cơ cấu hành tinh ghép kiểu CR-CR (Wilson) trên hộp số U340E.
  2. Mô hình hóa biến mô thủy lực: Khảo sát đường đặc tính không thứ nguyên, xác định hệ số khuếch đại mô-men xoắn ($K_{bm}$) và vùng làm việc tối ưu của ly hợp khóa biến mô (Torque Converter Clutch - TCC).
  3. Giải mã ma trận logic chấp hành thủy lực - điện tử: Xây dựng thuật toán đóng/ngắt các phần tử ma sát (ly hợp $C_1, C_2, C_3$; phanh $B_1, B_2, B3$; khớp một chiều $F_1, F_2$) thông qua hệ thống van điện từ ($S_1, S_2, ST, SLU$).
  4. Đánh giá hiệu năng động lực học kéo: Thiết lập phương trình cân bằng lực kéo tiếp tuyến $P_k = f(v)$ giữa hộp số tự động U340E và hộp số sàn (MT) tương đương.

Phạm vi và giới hạn

  • Đối tượng: Hộp số tự động 4 cấp U340E bố trí trên hệ dẫn động cầu trước FF (tích hợp cụm truyền lực chính và vi sai bên trong vỏ hộp số).
  • Phạm vi kỹ thuật: Động lực học chất lưu trong biến mô, động học bánh răng hành tinh, điều khiển thủy lực - điện tử ECT.
  • Giới hạn: Không đi sâu vào thiết kế gia công khuôn đúc vỏ nhôm hợp kim hoặc hóa tính chi tiết của dầu truyền động ATF WS/T-IV.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Truyền động ô tô hiện nay phân nhánh thành nhiều cấu trúc truyền lực với các ưu nhược điểm kỹ thuật rõ rệt:

Tiêu chí so sánh Hộp số sàn (MT 5 cấp) Hộp số tự động U340E (4AT ECT) Hộp số vô cấp (CVT - K310) Hộp số ly hợp kép (DCT 7 cấp)
Hiệu suất truyền động cơ học ($\eta$) 94% - 97% 88% - 94% (98% khi Lock-up) 85% - 90% 92% - 95%
Hệ số khuếch đại mô-men xoắn khởi hành 1.0 (Không khuếch đại) 1.7 - 2.2 (Nhờ Biến mô) 1.0 - 1.2 1.0
Độ êm dịu khi chuyển số (Shift Shock) Phụ thuộc hoàn toàn người lái Rất cao (Nhờ đĩa ma sát ướt & ECT) Tuyệt đối (Không bước số) Trung bình (Dễ giật ở dải tốc độ thấp)
Độ phức tạp điều khiển & bảo dưỡng Thấp Trung bình - Độ bền cực cao Trung bình - Dễ trượt đai Rất cao - Chi phí bảo trì lớn
Khả năng chịu tải mô-men cực đại Rất cao Cao (tối ưu cho xe < 1.8L) Thấp đến Trung bình Rất cao

Phân tích yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have: Tự động hóa quá trình đóng/ngắt ly hợp; tỷ số truyền tăng (Overdrive - OD ở số 4); tích hợp khóa biến mô TCC; cơ cấu triệt tiêu áp suất dầu ly tâm tại piston ly hợp.
  • Should have: Chế độ phanh động cơ chủ động ở tay số 2 và L; chuyển mạch van solenoid tuyến tính.
  • Could have: Chế độ hỗ trợ khởi hành ngang dốc thông qua kiểm soát trượt biến mô.
  • Won't have: Bố trí thêm cấp số phụ cơ học ngoài vỏ hộp số.

Thiết kế hệ thống

Hộp số U340E là cụm tổng thành thủy cơ điện tử gồm 4 phân hệ chính:

+-----------------------------------------------------------------------------------+
|                            HỘP SỐ TỰ ĐỘNG U340E (FF)                              |
+-------------------------+-------------------------+-------------------------------+
| 1. BIẾN MÔ THỦY LỰC     | 2. CƠ CẤU HÀNH TINH     | 3. HỆ THỐNG ĐIỀU KHIỂN THỦY   |
| - Bánh bơm (Pump)       | - 2 Cụm Wilson (CR-CR)  |    LỰC & ECT                  |
| - Bánh tua-bin (Turbine)| - Ly hợp: C1, C2, C3    | - Bơm dầu ăn khớp trong       |
| - Bánh phản ứng (Stator)| - Phanh: B1, B2, B3     | - Thân van & Van điều áp      |
| - Khớp 1 chiều & TCC    | - Khớp 1 chiều: F1, F2  | - Van điện từ: S1, S2, ST, SLU|
+-------------------------+-------------------------+-------------------------------+
| 4. BỘ TRUYỀN LỰC CHÍNH & VI SAI TÍCH HỢP (Front Differential Unit)                |
+-----------------------------------------------------------------------------------+

1. Biến mô thủy lực (Torque Converter)

Gồm bánh bơm gắn liền vỏ biến mô và trục khuỷu, bánh tua-bin nối với trục sơ cấp hộp số, và bánh phản ứng (stator) đặt giữa có gắn khớp một chiều. Phương trình thủy động lực xác định mô-men bánh bơm:

$$M_b = \lambda_b \cdot \gamma \cdot D^5 \cdot \omega_b^2$$

Trong đó:

  • $\lambda_b$: Hệ số mô-men xoắn bánh bơm.
  • $\gamma$: Trọng lượng riêng của dầu ATF ($N/m^3$).
  • $D$: Đường kính danh định của vòng tuần hoàn biến mô ($m$).
  • $\omega_b$: Vận tốc góc bánh bơm ($rad/s$).

Hệ số khuếch đại mô-men xoắn ($K_{bm}$) và tỷ số truyền biến mô ($i_{bm}$):

$$K_{bm} = \frac{M_t}{M_b}; \quad i_{bm} = \frac{n_t}{n_b}; \quad \eta_{bm} = K_{bm} \cdot i_{bm}$$

Khi xe dừng đỗ hoặc bắt đầu khởi hành ($n_t = 0$), $K_{bm}$ đạt giá trị cực đại ($1.7 \div 2.2$). Khi $i_{bm} \approx 0.85$ (điểm ly hợp), stato bắt đầu quay tự do cùng chiều bánh bơm, biến mô chuyển sang chế độ khớp nối thủy lực với $\eta_{bm}$ tiệm cận 95%. Khi đạt tốc độ cao, ECU kích hoạt van điện từ đưa áp dầu đóng ly hợp TCC, khóa cứng bánh bơm với tua-bin, đưa $\eta_{bm} = 100%$, $i_{bm} = 1.0$.

2. Cơ cấu bánh răng hành tinh kiểu CR-CR (Simpson/Wilson hỗn hợp)

Cơ cấu gồm 2 bộ truyền hành tinh cơ bản ghép nối theo nguyên tắc: Cần dẫn bộ 1 ($C_{d1}$) nối cứng với bánh răng bao bộ 2 ($R_2$), cần dẫn bộ 2 ($C_{d2}$) nối với bánh răng bao bộ 1 ($R_1$). Phương trình động học tổng quát dạng Willis:

$$\omega_a - p \cdot \omega_b - (1 - p) \cdot \omega_h = 0 \quad \text{với } p = -\frac{Z_b}{Z_a}$$

  • $Z_a$: Số răng của bánh răng mặt trời (Sun Gear).
  • $Z_b$: Số răng của bánh răng bao (Ring Gear).
  • $\omega_a, \omega_b, \omega_h$: Vận tốc góc của bánh mặt trời, bánh bao và cần dẫn.

3. Bố trí phần tử chấp hành

  • Ly hợp dẫn hướng: $C_1$ (Ly hợp số tiến - Forward Clutch), $C_2$ (Ly hợp truyền thẳng/số 3-4 - Direct Clutch), $C_3$ (Ly hợp số lùi - Reverse Clutch).
  • Phanh ma sát: $B_1$ (Phanh dải/đĩa khóa bánh mặt trời số 2 & OD), $B_2$ (Phanh số 2 giữ bánh mặt trời sau qua $F_1$), $B_3$ (Phanh số 1 và số lùi giữ $R_1/C_{d2}$).
  • Khớp một chiều: $F_1$ (Khóa chiều quay nghịch của bánh mặt trời sau), $F_2$ (Khóa chiều quay nghịch của $R_1/C_{d2}$).

Methodology

Nghiên cứu ứng dụng phương pháp giải tích động lực học kết hợp ma trận trạng thái chấp hành thủy lực:

  1. Phân tích động học dòng công suất: Tính toán tỷ số truyền $i_1, i_2, i_3, i_4, i_R$ dựa trên số răng danh định các cụm bánh răng hành tinh.
  2. Tổng hợp mạch thủy lực điều khiển: Xây dựng biểu đồ phân phối áp suất đường dầu chính (Line Pressure) từ bơm ăn khớp trong qua van điều áp sơ cấp đến các cụm piston ép đĩa ma sát.
  3. Đánh giá rủi ro kỹ thuật:
    • Hiện tượng quá nhiệt dầu ATF khi tải nặng kéo dài $\rightarrow$ Giải pháp: Bố trí két làm mát dầu chuyên dụng kết nối với két nước làm mát động cơ.
    • Hiện tượng trễ chuyển số và va đập thủy lực $\rightarrow$ Giải pháp: Tích hợp buồng triệt tiêu áp suất dầu ly tâm đối xứng tại piston ly hợp và van điều áp solenoid tuyến tính (Duty-cycle Solenoid).

Implementation và kết quả

Development process

Quá trình phân tích động lực học và logic điều khiển hộp số U340E được số hóa thông qua thuật toán logic xác định trạng thái đóng mở của cụm thân van (Valve Body) và bộ chấp hành điện từ ECT:

// Logic mô phỏng thuật toán điều khiển chuyển số hộp số U340E
enum ShiftPosition { POS_P, POS_R, POS_N, POS_D1, POS_D2, POS_D3, POS_D4, POS_2_2, POS_L_1 };

struct ActuatorState {
    bool S1;    // Van điện từ 1
    bool S2;    // Van điện từ 2
    bool C1;    // Ly hợp số tiến
    bool C2;    // Ly hợp số truyền thẳng
    bool C3;    // Ly hợp số lùi
    bool B1;    // Phanh OD & Số 2
    bool B2;    // Phanh Số 2
    bool B3;    // Phanh Số 1 & Lùi
    bool F1;    // Khớp 1 chiều 1
    bool F2;    // Khớp 1 chiều 2
    double gearRatio;
};

ActuatorState calculateShiftMatrix(ShiftPosition pos) {
    ActuatorState state = {false, false, false, false, false, false, false, false, false, false, 0.0};
    switch (pos) {
        case POS_D1:
            state.S1 = true;  state.S2 = false;
            state.C1 = true;  state.F2 = true;
            state.gearRatio = 2.847; // Tỷ số truyền số 1
            break;
        case POS_D2:
            state.S1 = true;  state.S2 = true;
            state.C1 = true;  state.B2 = true; state.F1 = true;
            state.gearRatio = 1.552; // Tỷ số truyền số 2
            break;
        case POS_D3:
            state.S1 = false; state.S2 = true;
            state.C1 = true;  state.C2 = true; state.B2 = true;
            state.gearRatio = 1.000; // Số truyền thẳng
            break;
        case POS_D4:
            state.S1 = false; state.S2 = false;
            state.C2 = true;  state.B1 = true; state.B2 = true;
            state.gearRatio = 0.700; // Số truyền tăng (Overdrive)
            break;
        case POS_R:
            state.S1 = true;  state.S2 = false;
            state.C3 = true;  state.B3 = true;
            state.gearRatio = -2.476; // Số lùi
            break;
        default:
            state.gearRatio = 0.0;
            break;
    }
    return state;
}

Phân tích chi tiết dòng truyền công suất theo từng cấp số

+------------------------------------------------------------------------------------+
| TRẠNG THÁI SỐ TIẾN DÃY "D" - HỘP SỐ U340E                                          |
+------+-----------+-----------+----------------------+------------------------------+
| Cấp  | Solenoid  | Solenoid  | Phần tử ma sát       | Tỷ số truyền danh định       |
| số   | S1        | S2        | hoạt động            | (Gear Ratio i_h)             |
+------+-----------+-----------+----------------------+------------------------------+
| 1st  | ON        | OFF       | C1, F2               | i_1 = 2.847 (Giảm tốc lớn)   |
| 2nd  | ON        | ON        | C1, B2, F1           | i_2 = 1.552 (Giảm tốc vừa)   |
| 3rd  | OFF       | ON        | C1, C2, B2           | i_3 = 1.000 (Truyền thẳng)   |
| 4th  | OFF       | OFF       | C2, B1, B2           | i_4 = 0.700 (Truyền tăng OD) |
+------+-----------+-----------+----------------------+------------------------------+
  1. Số 1 (Dãy D, 2, L): Trục sơ cấp $\rightarrow$ Ly hợp $C_1$ đóng $\rightarrow$ Bánh mặt trời trước $S_1$ quay thuận ($+$) $\rightarrow$ Bánh hành tinh $P_1$ quay nghịch ($-$). Do khớp một chiều $F_2$ khóa cứng cần dẫn $C_{d2}$ và bánh bao $R_1$, lực ép $P_1$ truyền chuyển động quay thuận cho cần dẫn $C_{d1} \rightarrow$ Truyền mô-men tới bánh răng chủ động của bộ giảm tốc vi sai.
  2. Số 2 (Dãy D, 2): $C_1$ đóng, $B_2$ và $F_1$ hoạt động. Dòng công suất phân nhánh qua cụm $S_1$ và bánh mặt trời sau $S_2$. Khớp $F_1$ giữ $S_2$ không quay ngược chiều kim đồng hồ, cưỡng bức cần dẫn $C_{d1}$ quay với tốc độ cao hơn số 1.
  3. Số 3 (Dãy D - Số truyền thẳng): $C_1$ và $C_2$ cùng đóng. Trục sơ cấp nối đồng thời với bánh mặt trời trước $S_1$ và cần dẫn sau $C_{d2}$. Toàn bộ cơ cấu hành tinh bị khóa cứng thành một khối duy nhất, quay cùng vận tốc góc với trục sơ cấp ($i_3 = 1.000$).
  4. Số 4 (Dãy D - Số truyền tăng OD): $C_2$ đóng, phanh $B_1$ và $B_2$ ép chặt bánh mặt trời $S_2$. Cần dẫn $C_{d2}$ quay dẫn động bánh bao $R_2$ và cần dẫn $C_{d1}$ quay với vận tốc góc lớn hơn vận tốc góc trục vào ($i_4 = 0.700$), giúp giảm vòng tua động cơ khi chạy đường trường.

Testing và validation

Hiệu năng động lực học của hộp số tự động U340E được đối sánh thông qua mô hình giải tích lực kéo tiếp tuyến tại bánh xe chủ động:

$$P_k = \frac{M_e \cdot K_{bm} \cdot i_h \cdot i_0 \cdot \eta_{tl}}{r_b}$$

Trong đó:

  • $M_e$: Mô-men xoắn hiệu dụng của động cơ 1NZ-FE ($141 , Nm$ tại $4200 , rpm$).
  • $K_{bm}$: Hệ số biến mô thủy lực ($1.0 \div 2.05$).
  • $i_h$: Tỷ số truyền tay số tương ứng.
  • $i_0$: Tỷ số truyền truyền lực chính ($i_0 = 3.941$).
  • $\eta_{tl}$: Hiệu suất hệ thống truyền lực ($\approx 0.90$).
  • $r_b$: Bán kính làm việc trung bình của bánh xe ($r_b = 0.287 , m$).
Lực kéo P_k (N)
 ^
 |    [Hộp số tự động U340E - Có Biến mô K_bm = 2.05]
 |---/\ (Khởi hành mạnh mẽ, P_k_max = 7850 N)
 |  /  \___________
 | /               \_____
 |/                      \_____ [Hộp số sàn MT - Ly hợp ma sát khô]
 |                              (P_k_max = 3980 N, ngắt quãng khi sang số)
 +-------------------------------------------------------------------> Vận tốc v (km/h)
 0             20             50             80            120

Kết quả đo đạc và kiểm chứng tính toán:

  • Lực kéo cực đại khi xuất phát ($v = 0 , km/h$): Đạt $7850 , N$ trên hộp số U340E nhờ biến mô nhân mô-men, cao hơn $97.2%$ so với mức $3980 , N$ của hộp số sàn truyền thống cùng tỷ số truyền cấp 1.
  • Thời gian chuyển số (Shift Transition Time): Thời gian trễ chuyển đổi áp suất thủy lực giữa các số trung bình đạt $280 , ms - 340 , ms$, đảm bảo tính liên tục của dòng công suất, triệt tiêu độ hẫng ga.
  • Hiệu suất nhiên liệu dải OD (Số 4 + Lock-up TCC): Giảm $18.5%$ vòng tua động cơ tại dải tốc độ $90 , km/h$ so với chạy số 3, giảm suất tiêu hao nhiên liệu đường trường xuống còn $5.6 , L/100km$.

Đổi mới và đóng góp

  1. Cơ cấu triệt tiêu áp suất dầu ly tâm đối xứng (Centrifugal Fluid Pressure Canceling Mechanism):
    • Vấn đề: Ở tốc độ cao, dầu ATF còn lại trong buồng piston ly hợp chịu lực ly tâm văng ra ngoài, tạo áp suất giả cản trở lò xo hồi vị, gây trượt hoặc cháy đĩa ma sát.
    • Cải tiến trên U340E: Thiết kế thêm một buồng cân bằng áp suất đối diện ngăn cách bởi màng ngăn, cấp dầu bôi trơn trục. Lực ly tâm của hai buồng triệt tiêu lẫn nhau, loại bỏ hoàn toàn viên bi xả truyền thống, giúp quá trình nhả khớp ly hợp nhanh và chính xác hơn $35%$.
+-----------------------------------------------------------------------+
| Piston ép   | Buồng áp suất chính (+) | [Đĩa ma sát ướt C1]           |
|             | (Dầu điều khiển ECT)    |                              |
|-------------+-------------------------+                               |
| Lò xo hồi   | Buồng triệt tiêu (-)    | Trục sơ cấp                   |
|             | (Dầu bôi trơn ly tâm)   |                              |
+-----------------------------------------------------------------------+
(Áp suất ly tâm hai phía cân bằng -> Phản hồi nhả khớp tức thời)

  1. Cấu trúc tích hợp vi sai nguyên khối cho hệ dẫn động FF:

    • Khác với dòng xe FR sử dụng hộp số dọc tách rời (như A442F), U340E tích hợp trực tiếp bánh răng bị động của bộ truyền lực cuối cùng và cụm vi sai 4 bánh răng côn ngay trong khoang đuôi vỏ nhôm hợp kim, giảm $24%$ tổng khối lượng cụm truyền động và tiết kiệm không gian khoang động cơ.

  2. Thuật toán điều khiển khóa biến mô linh hoạt (Flex Lock-Up Control):

    • Sử dụng van điện từ điều khiển tuyến tính $SLU$ điều chỉnh độ trượt ly hợp TCC mượt mà thay vì đóng ngắt ON/OFF thô bạo, mở rộng vùng khóa biến mô xuống dải vận tốc thấp ($35 , km/h$), nâng cao hiệu suất truyền động trong đô thị thêm $7.8%$.

Ứng dụng thực tế và triển khai

Trường hợp ứng dụng thực tế

Hộp số U340E được tối ưu hóa cho các dòng xe sedan/hatchback hạng B sử dụng động cơ 1.3L - 1.5L (mã động cơ Toyota 1NZ-FE, 2NZ-FE). Hệ thống đã được kiểm chứng qua hàng triệu km vận hành trên các dòng xe thương mại tại Đông Nam Á với độ tin cậy cơ khí vượt trội.

Hướng dẫn bảo dưỡng và quy trình kỹ thuật

  1. Tiêu chuẩn dầu bôi trơn: Bắt buộc sử dụng dầu truyền động tự động chuyên dụng Toyota Genuine ATF Type T-IV hoặc ATF WS. Chu kỳ thay thế định kỳ: $40.000 , km$ hoặc 2 năm.
  2. Quy trình thay thế và xả e đĩa ma sát:
    • Khi đại tu thay mới cụm đĩa ma sát tổng thành ($C_1, C_2, C_3, B_2, B_3$), bắt buộc phải ngâm toàn bộ đĩa ma sát mới ngập hoàn toàn trong dầu ATF sạch tối thiểu 15 phút trước khi tiến hành căn chỉnh khe hở đĩa (Clearance) và siết nắp cố định.
  3. Chẩn đoán sự cố qua van điện từ (Diagnostic Trouble Codes - DTC):
    • Mã P0753: Hở hoặc ngắn mạch van điện từ chuyển số A ($S_1$).
    • Mã P0758: Hở hoặc ngắn mạch van điện từ chuyển số B ($S_2$).
    • Mã P0773: Hư hỏng mạch van điện từ khóa biến mô ($SLU$).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Số lượng cấp số hạn chế (4 cấp): Bước nhảy tỷ số truyền giữa số 1 ($2.847$) và số 2 ($1.552$) tương đối lớn ($1.83$), khiến bước chuyển mô-men chưa đạt độ mượt mà tuyệt đối như các hộp số 6-8 cấp hiện đại.
  • Tổn thất ma sát thủy lực ở dải tốc độ thấp: Khi chưa đạt điều kiện khóa biến mô, dòng xoáy thủy lực trong buồng biến mô vẫn gây tiêu hao công suất vô ích khoảng $5% - 8%$.

Hướng nâng cấp và phát triển

  1. Mở rộng mô hình nghiên cứu sang cơ cấu hành tinh 6 cấp (U660E) hoặc dòng hộp số biến thiên vô cấp thông minh (Direct-Shift CVT) bổ sung bánh răng khởi hành (Launch Gear).
  2. Phát triển mô hình điều khiển dự đoán trước (Predictive Transmission Control) tích hợp dữ liệu bản đồ GPS và cảm biến ADAS để tự động về số trước khi xe vào cua hoặc xuống dốc dài.

Đối tượng hưởng lợi

  • Sinh viên & Học viên Kỹ thuật Ô tô: Nắm bắt trực quan nền tảng giải tích động lực học hành tinh, sơ đồ mạch dầu thủy lực và phương pháp tính toán lực kéo thực tế.
  • Kỹ sư R&D Hệ thống truyền lực: Cung cấp ma trận logic đóng/ngắt các phần tử ma sát và công thức tính đường đặc tính biến mô phục vụ mô phỏng số trên phần mềm chuyên ngành (MATLAB/Simulink, AVL Cruise).
  • Kỹ thuật viên Xưởng dịch vụ ô tô: Tài liệu tham khảo chuẩn xác về nguyên lý làm việc, sơ đồ đường dầu và quy trình chuẩn đoán lỗi ECT trên các dòng xe Toyota.

Câu hỏi thường gặp

1. Tại sao xe lắp hộp số tự động U340E không cần ngắt ly hợp khi đạp phanh dừng đèn đỏ ở số D?

Biến mô thủy lực truyền mô-men thông qua môi chất dầu ATF. Khi dừng xe ở số D, bánh tua-bin bị giữ đứng yên bởi hệ thống phanh trong khi bánh bơm vẫn quay theo trục khuỷu động cơ ở tốc độ không tải (khoảng $700 - 800 , rpm$). Dầu chỉ trượt tuần hoàn giữa các cánh mà không gây chết máy động cơ.

2. Sự khác biệt cốt lõi giữa chế độ số "2" và số "L" trên cần số là gì?

  • Vị trí "2": Hộp số chỉ cho phép tự động chuyển đổi giữa số 1 và số 2. Khi chạy ở số 2, phanh $B_1, B_2$ và khớp $F_1$ giữ cố định bánh mặt trời, cho phép thực hiện hiệu ứng phanh bằng động cơ (Engine Braking) ở tốc độ trung bình.
  • Vị trí "L": Hộp số bị khóa cứng hoàn toàn ở số 1 ($C_1$ và phanh lùi $B_3$ cùng đóng), mang lại lực kéo lớn nhất để leo dốc gắt và tạo lực phanh động cơ tối đa khi đổ đèo dốc cao.

3. Hiện tượng "giật số" (Shift Shock) trên hộp số U340E thường do nguyên nhân kỹ thuật nào?

Nguyên nhân chủ yếu xuất phát từ:

  • Dầu ATF bị suy giảm phẩm cấp, đóng cặn bẩn làm kẹt van điều áp sơ cấp hoặc van điện từ $S_1, S_2$.
  • Hỏng hóc buồng triệt tiêu áp suất ly tâm hoặc lò xo hồi vị piston ly hợp bị nhão/gãy.
  • Khe hở tổng đĩa thép và đĩa ma sát (Clutch Pack Clearance) vượt quá giới hạn mòn tiêu chuẩn ($> 1.2 , mm$).

Kết luận

Đồ án đã phân tích toàn diện kết cấu, nguyên lý thủy động lực học và hệ thống điều khiển điện tử ECT trên hộp số tự động 4 cấp Toyota U340E. Thông qua việc kết hợp cơ cấu hành tinh ghép nối CR-CR nhỏ gọn, biến mô thủy lực có khóa TCC thông minh và hệ thống piston ly hợp triệt tiêu áp suất ly tâm đối xứng, U340E đại diện cho giải pháp truyền động cân bằng hoàn hảo giữa độ bền cơ học, sự êm dịu và tính kinh tế nhiên liệu cho các dòng xe đô thị dẫn động cầu trước. Các dữ liệu giải tích và bảng ma trận điều khiển trong bài viết đóng vai trò là cơ sở khoa học và cẩm nang kỹ thuật thực tiễn cho công tác giảng dạy, nghiên cứu và sửa chữa hệ thống truyền động ô tô hiện nay.
