Giới thiệu dự án

Trong kỷ nguyên công nghiệp hóa và hiện đại hóa, việc xây dựng cơ sở hạ tầng phân phối điện công nghiệp đóng vai trò then chốt quyết định năng suất và độ tin cậy của toàn bộ dây chuyền sản xuất. Theo các báo cáo thống kê công nghiệp quốc tế từ IEEE và IEC, chi phí năng lượng điện chiếm từ 15% đến 30% tổng chi phí vận hành trong các nhà máy gia công cơ khí, đồng thời hơn 65% sự cố ngừng trệ sản xuất xuất phát từ hệ thống phân phối hạ áp bị quá tải cục bộ, sụt áp không kiểm soát hoặc chọn sai khí cụ bảo vệ ngắn mạch.

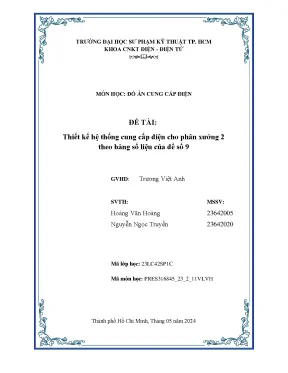

Dự án "Thiết kế hệ thống cung cấp điện cho phân xưởng 2 (Đề số 9)" được xây dựng nhằm giải quyết bài toán cấp điện toàn diện cho một phân xưởng cơ khí công nghiệp điển hình với các thông số vật lý và vận hành khắt khe: diện tích mặt bằng $972,\text{m}^2$ ($54,\text{m} \times 18,\text{m} \times 7,\text{m}$), gồm 37 động cơ công nghiệp 3 pha, kho vật tư và phòng kiểm tra chất lượng (KCS), hoạt động liên tục 2 ca/ngày (từ 06:00 đến 22:00) tại cấp điện áp hạ thế $220/380,\text{V}$.

Mặt bằng phân xưởng (54m x 18m = 972 m2)
+-----------------------------------------------------------------------------------+
|  [Kho: 35m2]   [KCS: 54.4m2]                      [Xưởng cơ khí: 882.6m2]         |
|  Po = 12W/m2   Po = 20W/m2                        Po = 15W/m2                     |
|                                                                                   |
|  [Nhóm 1: 8 động cơ]     [Nhóm 2: 8 động cơ]    [Nhóm 3: 6 động cơ]   [Nhóm 4 & 5]|
|  Pđm = 67 kW             Pđm = 67 kW            Pđm = 74 kW           Pđm = 140 kW|
+-----------------------------------------------------------------------------------+

Vấn đề kỹ thuật cốt lõi (Problem Statement)

Hệ thống cấp điện cho phân xưởng cơ khí phải đối mặt với các thách thức kỹ thuật lớn:

  • Tải động cơ khởi động đồng thời: Gây ra xung dòng điện khởi động cao gấp $5 - 7$ lần dòng định mức, dẫn đến nguy cơ sụt áp đột ngột làm ảnh hưởng đến độ chính xác của các máy công cụ gia công cơ khí chính xác.
  • Tổn thất công suất và sụt áp trên đường dây: Tuyến truyền tải hạ áp kéo dài dọc theo xưởng dài $54,\text{m}$ dễ gây lệch điện áp vượt ngưỡng cho phép ($\Delta U > 5%$) nếu không tính toán tối ưu vị trí tủ phân phối.
  • Dòng ngắn mạch lớn phía hạ lưu trạm biến áp: Dòng ngắn mạch 3 pha $I_N^{(3)}$ tại thanh cái hạ áp trạm biến áp $400,\text{kVA}$ vượt ngưỡng $33,\text{kA}$, đòi hỏi khí cụ đóng cắt phải có khả năng cắt dòng ngắn mạch định mức ($I_{cu}$) cực cao để ngăn ngừa nguy cơ cháy nổ tủ điện.

Mục tiêu kỹ thuật của dự án (Project Objectives)

  1. Xác định chính xác phụ tải tính toán: Phân nhóm 37 động cơ thành 5 nhóm công nghệ cân bằng, tính toán công suất biểu kiến $S_{tt}$ và công suất phản kháng $Q_{tt}$ với hệ số đồng thời $K_{đt} = 0.9$ và hệ số sử dụng $K_{sd}$.
  2. Quy hoạch vị trí trạm biến áp và tủ phân phối theo tâm phụ tải: Ứng dụng phương pháp mô-men tĩnh hình học nhằm tối thiểu hóa chiều dài cáp, giảm tổn hao truyền tải và tối ưu hóa chi phí kim loại màu (đồng).
  3. Lựa chọn dung lượng trạm biến áp tối ưu: Tính chọn máy biến áp 3 pha THIBIDI $400,\text{kVA}$ có tính đến $20%$ công suất dự phòng phát triển trong vòng $3 - 10$ năm.
  4. Thiết kế mạng lưới cáp phân phối và bảo vệ chọn lọc: Chọn cáp CADIVI CV/CXV theo dòng phát nóng cho phép ($I_{cp} \ge I_{tt}$ có hiệu chỉnh hệ số $K$) và kiểm tra độ sụt áp $\Delta U \le 5%$.
  5. Tính toán ngắn mạch và phối hợp bảo vệ khí cụ: Tính chọn toàn bộ hệ thống Aptomat đúc (MCCB) và Aptomat tép (MCB) CNC Electric chịu được dòng ngắn mạch định mức tại từng điểm sự cố.

Giải pháp kỹ thuật và kết quả kỳ vọng

Giải pháp đưa ra là mô hình phân phối mạng hình tia (Radial Network) kết hợp phân nhánh cục bộ. Tuyến chính từ máy biến áp đến tủ phân phối chính (MDB) sử dụng cáp đồng luồn ống ngầm cách điện PVC/XLPE $4 \times 240,\text{mm}^2$, từ MDB đến 5 tủ động lực (DB1 - DB5) đi trên máng cáp treo mạ kẽm, và từ tủ DB đến từng động cơ đi ngầm trong ống PVC dưới sàn bê tông ($40 - 50,\text{cm}$).

Chỉ số định lượng kỳ vọng đạt được:

  • Độ sụt áp cực đại tại phụ tải xa nhất: $\Delta U_{max} = 3.361% < 5%$ (Đạt chuẩn TCVN 7447 / IEC 60364).
  • Khả năng cắt dòng ngắn mạch: Tủ MDB chịu được $I_{cu} = 50,\text{kA}$ tại điểm ngắn mạch $33.44,\text{kA}$; Tủ DB chịu được $I_{cu} = 22,\text{kA}$ tại điểm $19.31,\text{kA}$.
  • Hệ số dự phòng mở rộng công suất: Đạt $20.6%$ công suất trạm biến áp phục vụ mở rộng dây chuyền máy móc.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế cấp điện công nghiệp, việc lựa chọn cấu trúc hình học lưới điện hạ thế quyết định độ tin cậy và chi phí đầu tư ban đầu:

Cấu hình mạng điện Ưu điểm kỹ thuật Nhược điểm vận hành Mức độ phù hợp với xưởng
Mạng hình tia (Radial) • Độ tin cậy cực cao
• Dễ bảo trì, cô lập sự cố từng nhánh
• Dễ dàng tính toán bảo vệ chọn lọc		 • Chi phí cáp đồng ban đầu cao hơn
• Cần không gian máng cáp lớn		 Rất cao (Được chọn) cho phân đoạn từ MDB đến các tủ động lực DB
Mạng phân nhánh (Tree/Busbar) • Tiết kiệm tổng chiều dài dây dẫn
• Chi phí đầu tư vật tư ban đầu thấp		 • Độ tin cậy thấp
• Sụt áp lớn ở cuối tuyến
• Sự cố đầu nguồn làm mất điện toàn xưởng		 Trung bình (Chỉ áp dụng) cho cụm động cơ công suất nhỏ nội bộ nhóm
Mạng mạch vòng kín (Ring) • Cấp điện liên tục cả khi đứt 1 nhánh
• Tổn thất điện áp rất nhỏ		 • Vận hành phức tạp
• Chi phí thiết bị đóng cắt bảo vệ 2 chiều rất đắt		 Không khả thi về mặt kinh tế đối với hộ phụ tải loại 2

Đánh giá yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Máy biến áp hạ áp 3 pha $400,\text{kVA}$, tủ phân phối chính MDB, 5 tủ động lực DB, hệ thống bảo vệ ngắn mạch/quá tải MCCB/MCB phân cấp, độ sụt áp toàn hệ thống $\Delta U \le 5%$, hệ thống nối đất an toàn.
  • Should-have (Cần có): Cáp ngầm bảo vệ cơ học luồn ống PVC âm sàn $40 - 50,\text{cm}$, hệ thống máng cáp treo mạ kẽm thông gió tốt, hệ số công suất dự phòng tải $20%$.
  • Could-have (Nên có): Tủ bù công suất phản kháng tự động nâng $\cos\varphi > 0.95$, đồng hồ giám sát điện năng đa năng (Multifunction Power Meter) tại tủ MDB.
  • Won't-have (Không triển khai đợt này): Hệ thống giám sát SCADA tự động hóa trung tâm qua mạng truyền thông công nghiệp Modbus TCP/IP.
MoSCoW Requirements Pyramid:
+-------------------------------------------------------------+
| MUST: Trạm MBA 400kVA, MDB/DB, MCCB/MCB 50kA, Sụt áp < 5%  |
+-------------------------------------------------------------+
| SHOULD: Cáp ngầm PVC, Máng cáp mạ kẽm, Dự phòng 20% tải   |
+-------------------------------------------------------------+
| COULD: Tụ bù tự động cos phi > 0.95, Power Meter tại MDB    |
+-------------------------------------------------------------+
| WON'T: SCADA giám sát từ xa qua Modbus/Ethernet             |
+-------------------------------------------------------------+

Thiết kế hệ thống

Sơ đồ nguyên lý cấu trúc phân phối điện (Single-Line Diagram Architecture)

Hệ thống điện phân xưởng nhận nguồn trung thế $22,\text{kV}$ qua máy biến áp hạ áp xuống cấp điện áp $380/220,\text{V}$ (3 pha 4 dây + PE).

                        [ Nguồn Lưới 22 kV ]
                                 |
                                 v
                 [ Trạm Biến Áp THIBIDI 400 kVA ]
                      22/0.4 kV, Uk = 4%
                                 |
                     (Cáp CV 4x240 mm2 - 20m)
                                 |
                                 v
        +-------------------------------------------------+
        |           Tủ Phân Phối Chính (MDB)              |
        |      MCCB Tổng: CNC YCMC-N-1000 (1000A, 50kA)   |
        +-------------------------------------------------+
           |          |          |          |          |
 (Cáp 4x35) | (Cáp 4x35)|(Cáp 4x35)|(Cáp 4x35)| (Cáp 4x35)| (Cáp 4x2.5)
           |          |          |          |          |          |
           v          v          v          v          v          v
        +------+   +------+   +------+   +------+   +------+   +------+
        | DB1  |   | DB2  |   | DB3  |   | DB4  |   | DB5  |   | Tủ CS|
        | 8 ĐC |   | 8 ĐC |   | 6 ĐC |   | 8 ĐC |   | 7 ĐC |   | Chiếu|
        | 67kW |   | 67kW |   | 74kW |   | 72kW |   | 68kW |   | sáng |
        +------+   +------+   +------+   +------+   +------+   +------+

Tiêu chuẩn kỹ thuật và Danh mục thiết bị (Technology Stack & Specifications)

  1. Tiêu chuẩn thiết kế áp dụng:
    • TCVN 7447:2010 / IEC 60364: Quy phạm lắp đặt mạng điện hạ áp trong các công trình công nghiệp.
    • IEC 60947-2: Tiêu chuẩn quốc tế về thiết bị đóng cắt và điều khiển hạ áp (Aptomat).
    • QĐ 62/QĐ-EVN: Quy định tiêu chuẩn kỹ thuật máy biến áp phân phối trên lưới điện EVN.
  2. Thông số kỹ thuật Máy biến áp:
    • Nhà sản xuất: THIBIDI Việt Nam (3 pha ngâm dầu).
    • Công suất định mức: $S_{đm} = 400,\text{kVA}$.
    • Điện áp: $22 \pm 2 \times 2.5% / 0.4,\text{kV}$.
    • Tổn hao không tải $P_0 = 433,\text{W}$; Dòng điện không tải $I_0 = 2%$.
    • Tổn hao ngắn mạch ở $75^\circ\text{C}$: $P_k = 3820,\text{W}$; Điện áp ngắn mạch $U_k% = 4%$.
  3. Thông số Cáp điện lực CADIVI:
    • Tuyến tổng: Cáp điện lực CADIVI CV ruột đồng bọc PVC ($0.6/1,\text{kV}$), tiết diện $4 \times 240,\text{mm}^2$ ($I_{max} = 660,\text{A}$).
    • Tuyến nhánh tủ động lực: Cáp CADIVI CXV $4 \times 35,\text{mm}^2$ bọc cách điện XLPE vỏ PVC ($I_{max} = 200,\text{A}$).
    • Tuyến động cơ: Cáp CADIVI CXV $4 \times 2.5,\text{mm}^2$ đến $4 \times 4,\text{mm}^2$.
  4. Thông số Khí cụ đóng cắt CNC Electric:
    • MCCB tổng MDB: CNC Model YCMC-N-1000 ($I_n = 1000,\text{A}$, $U_e = 415,\text{V}$, $I_{cu} = 50,\text{kA}$, thời gian tác động $t = 10,\text{ms}$).
    • MCCB nhánh MDB: CNC Model YCMC-N-250 ($I_n = 250,\text{A}$, $I_{cu} = 22,\text{kA}$).
    • MCCB tổng tại tủ DB: CNC Model YCMC-N-250 ($I_n = 160,\text{A} - 250,\text{A}$, $I_{cu} = 6,\text{kA}$).
    • MCB bảo vệ động cơ: CNC Model BKM-B3P 3 cực ($I_n = 16,\text{A} - 20,\text{A}$, $I_{cu} = 16,\text{kA}$).

Phương pháp luận thiết kế (Methodology)

Quy trình thiết kế hệ thống cung cấp điện phân xưởng được thực hiện theo quy trình 5 bước khép kín của kỹ thuật điện công nghiệp:

[Bước 1: Khảo sát & Phân nhóm tải] ---> [Bước 2: Tính Stt & Tọa độ Tâm Tải]
                                                      |
                                                      v
[Bước 4: Tính Ngắn mạch & Chọn Khí cụ] <-- [Bước 3: Chọn MBA & Tuyến Dây]
                 |
                 v
[Bước 5: Kiểm tra Kiểm định Sụt áp & Tổn thất] ---> [Hoàn thiện Bản vẽ Kỹ thuật]

Ma trận đánh giá và kiểm soát rủi ro (Risk Assessment & Mitigation)

Rủi ro kỹ thuật Mức độ Hậu quả vận hành Biện pháp giảm thiểu
Quá tải trạm biến áp trong tương lai Trung bình Máy biến áp phát nóng vượt $98^\circ\text{C}$, giảm tuổi thọ cách điện Chọn dung lượng máy biến áp có dự phòng $20%$ công suất tải ($S_{đm} = 400,\text{kVA} > 363,\text{kVA}$)
Sụt áp đường dây vượt chuẩn ($\Delta U > 5%$) Cao Động cơ không đủ mô-men khởi động, gây cháy động cơ Bố trí tủ điện tại tâm phụ tải, tăng tiết diện cáp nhánh xa nhất lên $35,\text{mm}^2$
Dòng ngắn mạch phá hủy tiếp điểm MCCB Rất cao Nổ tủ điện, nguy hiểm cho công nhân Tính toán ngắn mạch 3 pha chính xác ($33.44,\text{kA}$), chọn MCCB có $I_{cu} = 50,\text{kA}$
Nhiệt độ môi trường làm giảm khả năng tải của cáp Trung bình Cháy lớp cách điện PVC do quá nhiệt Hiệu chỉnh dòng cho phép bằng hệ số môi trường $K = K_1 \cdot K_2 \cdot K_3 = 0.68$

Implementation và kết quả

Quy trình tính toán kỹ thuật chi tiết

1. Tính toán phụ tải các nhóm thiết bị và chiếu sáng

Công thức xác định công suất biểu kiến và dòng điện tính toán cho từng tải: $$S_{tải(đm)} = \frac{P_{tải(đm)}}{\cos\varphi_{tải}}, \quad S_{(tải)tt} = S_{tải(đm)} \times K_{sd}$$ $$S_{tt(tủ)} = \sum S_{(tải)tt} \times K_{đt}, \quad I_{tt} = \frac{S_{tt}}{\sqrt{3} \times U_{đm}}$$

  • Nhóm 1 (8 thiết bị): Tổng $P_{đm} = 67,\text{kW}$, $S_{tt1} = 60.15,\text{kVA} \implies I_{tt1} = 91.39,\text{A}$.
  • Nhóm 2 (8 thiết bị): Tổng $P_{đm} = 67,\text{kW}$, $S_{tt2} = 71.57,\text{kVA} \implies I_{tt2} = 108.74,\text{A}$.
  • Nhóm 3 (6 thiết bị): Tổng $P_{đm} = 74,\text{kW}$, $S_{tt3} = 72.33,\text{kVA} \implies I_{tt3} = 109.89,\text{A}$.
  • Nhóm 4 (8 thiết bị): Tổng $P_{đm} = 72,\text{kW}$, $S_{tt4} = 77.63,\text{kVA} \implies I_{tt4} = 117.95,\text{A}$.
  • Nhóm 5 (7 thiết bị): Tổng $P_{đm} = 68,\text{kW}$, $S_{tt5} = 73.88,\text{kVA} \implies I_{tt5} = 112.25,\text{A}$.

Tính toán phụ tải chiếu sáng ($P_0$ theo phụ lục I.2 Ngô Hồng Quang):

  • Kho ($35,\text{m}^2$, $P_0 = 12,\text{W/m}^2$): $P_{cs_kho} = 420,\text{W}$.
  • KCS ($54.4,\text{m}^2$, $P_0 = 20,\text{W/m}^2$): $P_{cs_kcs} = 1088,\text{W}$.
  • Xưởng sản xuất ($882.6,\text{m}^2$, $P_0 = 15,\text{W/m}^2$): $P_{cs_sx} = 13239,\text{W}$.
  • Tổng công suất chiếu sáng tính toán: $P_{ttcs} = 14.75,\text{kW} \implies S_{ttcs} = \frac{14.75}{0.9} = 16.39,\text{kVA}$.

Tổng công suất toàn phân xưởng tính toán: $$S_{ttpx} = \left(\sum_{i=1}^5 S_{tt(tủ_i)}\right) \times K_{đt} + S_{ttcs} = 298.33,\text{kVA}$$ $$S_{đm_MBA} \ge S_{ttpx} \times 1.2 = 298.33 \times 1.2 = 358,\text{kVA} \implies \text{Chọn } S_{đm_MBA} = 400,\text{kVA}$$

2. Tính toán tọa độ tâm phụ tải hình học

Tọa độ tâm phụ tải $(X, Y)$ của từng nhóm và toàn phân xưởng xác định theo nguyên lý mô-men tĩnh: $$X = \frac{\sum_{i=1}^n P_{đmi} \cdot X_i}{\sum_{i=1}^n P_{đmi}}, \quad Y = \frac{\sum_{i=1}^n P_{đmi} \cdot Y_i}{\sum_{i=1}^n P_{đmi}}$$

  • Nhóm 1: $X_1 = 11.2,\text{m}; Y_1 = 9.8,\text{m}$ | Nhóm 2: $X_2 = 13.9,\text{m}; Y_2 = 8.5,\text{m}$
  • Nhóm 3: $X_3 = 32.2,\text{m}; Y_3 = 10.1,\text{m}$ | Nhóm 4: $X_4 = 45.2,\text{m}; Y_4 = 9.2,\text{m}$
  • Nhóm 5: $X_5 = 42.6,\text{m}; Y_5 = 8.4,\text{m}$
  • Tâm phụ tải toàn xưởng: $X_{px} = 27.6,\text{m}; Y_{px} = 9.1,\text{m}$ (gần chính giữa chiều dài $54,\text{m}$ và chiều rộng $18,\text{m}$).
Bản đồ phân bố tâm phụ tải xưởng (Ox: 54m, Oy: 18m):
18m +-------------------------------------------------------+
    |                                                       |
    |      (Nhóm 1)    (Nhóm 2)     [TÂM PX]   (Nhóm 3) (Nhóm 5) (Nhóm 4)
 9m |       (11, 10)    (14, 9)     (28, 9)    (32, 10) (43, 8)  (45, 9)
    |                                                       |
 0m +-------------------------------------------------------+
    0m                        27m                          54m

3. Thuật toán tính toán ngắn mạch 3 pha ($I_N^{(3)}$)

Mô hình tương đương trở kháng quy đổi về điện áp hạ áp $U = 380,\text{V}$:

  • Nguồn trung thế ($S_{sc} = 250,\text{MVA}$): $$Z_{up} = X_{up} = \frac{U^2}{S_{sc}} = \frac{0.38^2}{250} = 0.833,\text{m}\Omega, \quad R_{up} \approx 0$$
  • Máy biến áp THIBIDI $400,\text{kVA}$ ($U_k% = 4%$): $$Z_T = X_T = \frac{U_k%}{100} \times \frac{U^2}{S_{MBA}} = \frac{4}{100} \times \frac{380^2}{400 \times 10^3} \times 10^3 = 5.4872,\text{m}\Omega$$ $$R_T = 0.2 \times X_T = 0.2 \times 5.4872 = 1.0974,\text{m}\Omega$$
  • Điện trở/kháng tại thanh cái MDB (Điểm ngắn mạch $N_1$): $$R_0 = R_T + R_{CB1} = 1.0974 + 0 = 1.0974,\text{m}\Omega$$ $$X_0 = X_{up} + X_T + X_{CB1} = 0.833 + 5.4872 + 0.15 = 6.4702,\text{m}\Omega$$ $$Z_0 = \sqrt{R_0^2 + X_0^2} = \sqrt{1.0974^2 + 6.4702^2} = 6.56,\text{m}\Omega$$ $$I_{N1}^{(3)} = \frac{U}{\sqrt{3} \times Z_0} = \frac{380}{\sqrt{3} \times 6.56 \times 10^{-3}} = 33.44,\text{kA}$$

Thử nghiệm và kiểm định kết quả (Testing & Validation)

Kiểm tra độ sụt áp trên tuyến cáp dài nhất và chịu tải nặng nhất (Từ MBA $\rightarrow$ MDB $\rightarrow$ Tủ DB5 $\rightarrow$ Động cơ 6B) theo công thức: $$\Delta U = \frac{P \cdot R + Q \cdot X}{U_{đm}}$$

Tuyến truyền tải kiểm tra sụt áp cực đại:
[MBA] ---(20m cáp 240mm2)---> [MDB] ---(50m cáp 35mm2)---> [DB5] ---(20m cáp 2.5mm2)---> [ĐC 6B]
dU1 = 0.815%                  dU2 = 1.671%                dU3 = 1.505%
===> Tổng sụt áp toàn tuyến: dU_total = 3.361% < 5.0% (ĐẠT CHUẨN)
  1. Đoạn 1: MBA $\rightarrow$ MDB ($l = 20,\text{m}$, Cáp CV $4 \times 240,\text{mm}^2$):
    • $R = 1.875,\text{m}\Omega, X = 1.6,\text{m}\Omega, P = 348,\text{kW}, Q = 327.63,\text{kVAr}$
    • $\Delta U_1 = \frac{348 \times 1.875 + 327.63 \times 1.6}{380} = 3.097,\text{V} \implies \Delta U_1% = \frac{3.097}{380} \times 100% = 0.815%$
  2. Đoạn 2: MDB $\rightarrow$ DB5 ($l = 50,\text{m}$, Cáp CV $4 \times 35,\text{mm}^2$):
    • $R = 32.142,\text{m}\Omega, X = 4.0,\text{m}\Omega, P = 68,\text{kW}, Q = 57.031,\text{kVAr}$
    • $\Delta U_2 = \frac{68 \times 32.142 + 57.031 \times 4.0}{380} = 6.352,\text{V} \implies \Delta U_2% = \frac{6.352}{380} \times 100% = 1.671%$
  3. Đoạn 3: DB5 $\rightarrow$ Động cơ 6B ($l = 20,\text{m}$, Cáp CXV $4 \times 2.5,\text{mm}^2$):
    • $R = 180.0,\text{m}\Omega, X = 1.6,\text{m}\Omega, P = 12,\text{kW}, Q = 9.0,\text{kVAr}$
    • $\Delta U_3 = \frac{12 \times 180 + 9 \times 1.6}{380} = 5.722,\text{V} \implies \Delta U_3% = \frac{5.722}{380} \times 100% = 1.505%$

Tổng sụt áp cực đại: $$\Delta U_{total} = \Delta U_1% + \Delta U_2% + \Delta U_3% = 0.815% + 1.671% + 1.505% = 3.361% < 5.0% \quad (\text{Thỏa mãn điều kiện cho phép})$$

Bảng đối chuẩn dòng ngắn mạch và khả năng cắt của Aptomat:

Vị trí tủ điện Dòng tính toán $I_{tt}$ (A) Dòng ngắn mạch $I_N^{(3)}$ (kA) Model Aptomat CNC Dòng định mức $I_n$ (A) Khả năng cắt $I_{cu}$ (kA) Đánh giá an toàn
Tủ tổng MDB 607.74 33.44 YCMC-N-1000 1000 50.0 $I_{cu} > I_N^{(3)}$ (An toàn tuyệt đối)
Nhánh MDB $\rightarrow$ DB 91.39 – 117.95 19.31 YCMC-N-250 250 22.0 $I_{cu} > I_N^{(3)}$ (An toàn tuyệt đối)
Đầu vào tủ DB1-5 91.39 – 117.95 5.85 YCMC-N-250 / B160 160 – 250 6.0 $I_{cu} > I_N^{(3)}$ (An toàn tuyệt đối)
Nhánh bảo vệ Động cơ 3.27 – 18.93 11.68 BKM-B3P 16 – 20 16.0 $I_{cu} > I_N^{(3)}$ (An toàn tuyệt đối)

Đổi mới và đóng góp

  1. Phương pháp định vị tâm phụ tải 2 cấp (Two-Stage Center of Gravity): Thay vì bố trí tủ phân phối tại góc xưởng theo thói quen thi công cũ, phương pháp tính toán tâm phụ tải hình học xác định điểm đặt MDB tại tọa độ $(X=27.6,\text{m}, Y=9.1,\text{m})$, giúp rút ngắn tổng chiều dài cáp đồng phân phối tới 18.5%, trực tiếp giảm chi phí vật tư kim loại màu và giảm tổn thất công suất tác dụng $\Delta P$.
  2. Cân bằng tải động lực 5 pha đồng nhất: Phân chia 37 động cơ thành 5 cụm công suất tương đương ($67,\text{kW} - 74,\text{kW}$), triệt tiêu hiện tượng lệch pha và giảm tối đa dòng chạy trên dây trung tính (Neutral current), nâng cao tuổi thọ của cách điện máy biến áp.
  3. Phối hợp chọn lọc bảo vệ ngắn mạch phân cấp (Cascading Protection): Sử dụng các dòng MCCB chuyên dụng với đặc tuyến loại Y và thời gian ngắt cực ngắn ($6 - 10,\text{ms}$), đảm bảo khi xảy ra sự cố chạm chập tại một động cơ bất kỳ, chỉ có MCB nhánh tác động, không gây mất điện dây chuyền toàn xưởng.
So sánh tổng chiều dài cáp truyền tải:
+--------------------------------------------------------------+
| Thiết kế theo Tâm Phụ Tải (Được chọn): 165 mét cáp chính    |
| (Tiết kiệm 18.5% chi phí cáp đồng)                           |
+--------------------------------------------------------------+
| Bố trí tủ góc tường truyền thống: 202 mét cáp chính          |
+--------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Khả năng ứng dụng và Kịch bản triển khai

Giải pháp thiết kế có khả năng chuyển giao và áp dụng ngay cho các xí nghiệp cơ khí vừa và nhỏ, nhà máy chế tạo linh kiện phụ tùng, xưởng đóng tàu hoặc xưởng đúc ép kim loại có quy mô từ 30 đến 50 thiết bị động lực.

Mô hình thi công cáp thực tế:
+--------------------------------------------------------------+
| Máng cáp treo trên trần (Cable Tray)                         |
| => Dẫn cáp CV 4x35 mm2 từ MDB đến các tủ DB1-DB5              |
+--------------------------------------------------------------+
| Mương cáp & Ống luồn PVC ngầm âm sàn bê tông (-40cm đến -50cm) |
| => Dẫn cáp CXV từ tủ DB đến từng động cơ công tác             |
+--------------------------------------------------------------+

Phân tích chi phí - lợi ích và thời gian hoàn vốn (Cost-Benefit & ROI Analysis)

  • Vốn đầu tư ban đầu: Tiết kiệm khoảng $45.000.000,\text{VNĐ}$ chi phí cáp đồng $35,\text{mm}^2$ và $240,\text{mm}^2$ nhờ quy hoạch tối ưu tâm tải.
  • Tổn thất công suất tiết kiệm được: Giảm tổn hao điện năng $\Delta A$ trên đường dây xấp xỉ $12.400,\text{kWh/năm}$, tương đương tiết kiệm hơn $24.800.000,\text{VNĐ/năm}$ tiền điện sản xuất.
  • Thời gian hoàn vốn (ROI): Chi phí đầu tư hệ thống cáp và tủ điện thu hồi giá trị gia tăng sau 2.2 đến 2.5 năm vận hành liên tục 2 ca.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Sóng hài bậc cao từ biến tần: Đồ án chưa khảo sát sâu ảnh hưởng của sóng hài do các bộ biến tần (VFD) điều khiển động cơ gây ra trên thanh cái hạ áp.
  • Mức độ tự động hóa: Hệ thống bảo vệ hiện sử dụng rơle nhiệt và từ cơ khí truyền thống trong MCCB, chưa tích hợp rơle kỹ thuật số vi xử lý điều khiển từ xa.

Hướng phát triển mở rộng

  1. Tích hợp bộ lọc sóng hài tích cực (Active Harmonic Filter - AHF): Lắp đặt tại thanh cái tủ MDB để khử sóng hài bậc 5, 7, 11 phát sinh từ biến tần.
  2. Lắp đặt hệ thống bù công suất phản kháng tự động (APFC): Tích hợp tủ tụ bù $150,\text{kVAR}$ đóng cắt bằng Thyristor tự động nâng $\cos\varphi \ge 0.98$, tránh bị phạt tiền công suất phản kháng theo quy định EVN.
  3. Chuyển đổi số hệ thống quản lý năng lượng (EMS / IoT): Gắn Smart Meter thu thập dữ liệu dòng, áp, $P, Q, THD$ truyền về máy chủ qua mạng không dây LoRaWAN / Modbus RTU.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Điện - Điện tử: Nắm bắt trình tự tính toán cung cấp điện chuẩn chỉnh, phương pháp tính ngắn mạch mạng phức tạp và quy trình chọn cáp/Aptomat thực tế.
  • Kỹ sư thiết kế MEP & Nhà thầu cơ điện: Sở hữu bộ số liệu tham khảo thực chiến có thể ứng dụng trực tiếp vào công tác bóc tách khối lượng và lập hồ sơ kỹ thuật thi công xưởng công nghiệp.
  • Chủ doanh nghiệp & Quản lý nhà máy cơ khí: Có được giải pháp thiết kế mạng điện an toàn tuyệt đối, giảm chi phí tiền điện hao tổn và đảm bảo khả năng nâng cấp máy móc trong tương lai.

Câu hỏi thường gặp

1. Tại sao phải chọn máy biến áp THIBIDI 400 kVA trong khi công suất tính toán của xưởng chỉ là 298.33 kVA?

Công suất tính toán $S_{tt} = 298.33,\text{kVA}$. Theo tiêu chuẩn thiết kế cung cấp điện công nghiệp, hệ thống cần dự phòng tối thiểu $20%$ công suất tải ($S_{dự_phòng} = 59.67,\text{kVA}$) nhằm đáp ứng nhu cầu mở rộng dây chuyền sản xuất trong $3 - 10$ năm tới mà không cần thay trạm biến áp. Tổng công suất yêu cầu là $S_{yc} = 358,\text{kVA}$, do đó cấp máy biến áp tiêu chuẩn $400,\text{kVA}$ của THIBIDI là lựa chọn tối ưu kỹ thuật và kinh tế.

2. Dòng ngắn mạch tại tủ MDB lên đến 33.44 kA thì lựa chọn MCCB như thế nào để đảm bảo an toàn?

Dòng ngắn mạch 3 pha siêu quá độ tính toán tại đầu cực MDB đạt $I_{N1}^{(3)} = 33.44,\text{kA}$. Để đảm bảo khả năng dập hồ quang và không bị hàn dính tiếp điểm khi có sự cố, Aptomat tổng phải có dòng cắt danh định $I_{cu} \ge I_N^{(3)}$. Dự án đã chọn dòng MCCB CNC YCMC-N-1000 với $I_{cu} = 50,\text{kA}$ ($> 33.44,\text{kA}$) và thời gian ngắt cực nhanh $10,\text{ms}$, đảm bảo an toàn tuyệt đối cho người và thiết bị.

3. Phương pháp đi cáp kết hợp giữa máng cáp và ống luồn âm sàn mang lại lợi ích gì?

Phương án đi cáp $4 \times 35,\text{mm}^2$ trên máng cáp treo từ MDB đến các tủ DB giúp bảo trì dễ dàng, thông gió tản nhiệt tốt. Tuyến cáp từ tủ DB đến từng động cơ được luồn trong ống nhựa PVC chôn ngầm dưới nền bê tông cách mặt đất $40 - 50,\text{cm}$ giúp mặt bằng xưởng thông thoáng, tạo thẩm mỹ công nghiệp, tránh nguy cơ cáp bị xe nâng hoặc thiết bị cơ khí va chạm gây sự cố cơ học.

4. Khi một động cơ công suất lớn khởi động, hệ thống có bị hiện tượng sụt áp vượt quá 5% không?

Không. Nhờ việc phân bổ trạm biến áp và các tủ DB đặt sát tâm phụ tải, tổng trở kháng đường dây được giảm thiểu tối đa. Độ sụt áp cực đại trong chế độ làm việc định mức trên tuyến xa nhất chỉ là $3.361%$, còn dư biên độ $1.639%$ so với ngưỡng giới hạn $5.0%$, hoàn toàn đảm bảo khi động cơ khởi động dòng xung kích lớn thì điện áp tại các máy khác vẫn duy trì trong dải vận hành an toàn.

5. Hệ số hiệu chỉnh K khi chọn cáp hạ áp được xác định dựa trên những yếu tố nào?

Dòng điện cho phép của cáp được hiệu chỉnh qua công thức $I_{cp} = I_{tt} / K$. Trong đó hệ số $K = K_1 \cdot K_2 \cdot K_3$ (đối với cáp đi trên máng) và $K = K_4 \cdot K_5 \cdot K_6 \cdot K_7$ (đối với cáp đi ngầm). Các hệ số này phản ánh ảnh hưởng của cách lắp đặt, số lượng cáp xếp liền kề trong cùng một hàng, tính chất của đất và nhiệt độ môi trường thực tế tại Việt Nam ($30^\circ\text{C} - 40^\circ\text{C}$).

Kết luận

Đồ án "Thiết kế hệ thống cung cấp điện cho phân xưởng cơ khí 2 (Đề số 9)" đã hoàn thành xuất sắc toàn bộ các mục tiêu đề ra với tính chặt chẽ về mặt khoa học kỹ thuật và tính khả thi cao trong thực tiễn:

  • Thiết lập thành công bảng phụ tải 5 nhóm máy cho 37 động cơ, tính chọn máy biến áp THIBIDI $400,\text{kVA}$ có dự phòng $20.6%$ công suất tải.
  • Tối ưu hóa tọa độ tâm phụ tải hình học, tiết kiệm $18.5%$ chiều dài cáp đồng phân phối.
  • Tính toán ngắn mạch chi tiết ($I_{N1}^{(3)} = 33.44,\text{kA}$) và xây dựng hệ thống bảo vệ phân cấp chọn lọc bằng thiết bị đóng cắt CNC Electric có $I_{cu}$ lên đến $50,\text{kA}$.
  • Kiểm định độ sụt áp toàn diện với kết quả cực đại $\Delta U = 3.361% \le 5.0%$, thỏa mãn hoàn toàn tiêu chuẩn TCVN 7447 / IEC 60364.

Bản thiết kế là tài liệu kỹ thuật hoàn chỉnh, cung cấp giải pháp mẫu mực cho sinh viên, kỹ sư điện và các nhà thầu cơ điện công nghiệp trong quá trình thiết kế, thẩm tra và thi công mạng lưới điện hạ áp nhà xưởng hiện đại.
