Giới thiệu dự án

Trong kỷ nguyên phát triển mạnh mẽ của ngành công nghiệp ô tô toàn cầu, xu hướng giảm dung tích động cơ (engine downsizing) kết hợp nạp khí cưỡng bức đã trở thành giải pháp cốt lõi nhằm đáp ứng các tiêu chuẩn phát thải khắt khe như Euro 5, Euro 6 và tối ưu hóa hiệu suất nhiệt. Theo các báo cáo kỹ thuật ngành ô tô, việc áp dụng công nghệ tăng áp giúp giảm từ 15% đến 25% lượng phát thải khí nhà kính ($CO_2$), đồng thời cải thiện suất tiêu hao nhiên liệu riêng ($g_e$) từ 3% đến 10% so với động cơ hút khí tự nhiên có cùng mức công suất.

Tuy nhiên, động cơ diesel tăng áp đơn truyền thống đối mặt với vấn đề cố hữu: hiện tượng trễ tăng áp (turbo lag) ở dải tốc độ động cơ thấp do động năng dòng khí thải chưa đủ để thắng quán tính cánh tua-bin, cùng với sự sụt giảm hiệu suất nạp ở dải vòng tua cao khi lưu lượng khí nạp bị bão hòa. Đề tài "Tính toán, thiết kế và mô phỏng hệ thống tăng áp trên động cơ của hãng FORD trên xe FORD EVEREST 2021" do nhóm nghiên cứu tại Viện Kỹ thuật HUTECH thực hiện đã tập trung giải quyết triệt để bài toán này thông qua hệ thống tăng áp kép hai tầng tuần tự (Sequential Two-Stage Bi-Turbo) trên khối động cơ Diesel EcoBlue 2.0L I4.

Mục tiêu dự án

  1. Nghiên cứu tổng quan lý thuyết cơ sở nhiệt động lực học, nguyên lý khí động học và phân loại các hệ thống tăng áp nạp khí cưỡng bức trên động cơ đốt trong (Supercharger, Single Turbocharger, Twin Turbo, Bi-Turbo, VGT, E-Turbo).
  2. Phân tích nguyên lý làm việc chi tiết, tính toán thông số nhiệt động và áp suất nạp của hệ thống tăng áp kép Bi-Turbo trên dòng xe Ford Everest 2021 (thay thế khối động cơ Duratorq 3.2L I5 thế hệ trước).
  3. Thiết kế mô hình hình học 3D hoàn chỉnh các cụm chi tiết cơ khí chính xác của bộ Bi-Turbo (vỏ xoắn ốc tua-bin/máy nén, bánh công tác nén, bánh tua-bin xả, trục liên kết, hệ thống ổ trượt và cơ cấu làm kín) bằng phần mềm chuyên dụng CAD/SolidWorks.
  4. Đánh giá tính khả thi, so sánh hiệu năng của giải pháp Bi-Turbo của Ford với các công nghệ tăng áp tiêu biểu khác trên thị trường (Mercedes-Benz, BMW, Toyota, Chevrolet).

Giải pháp và kết quả kỳ vọng

Giải pháp tiếp cận là tích hợp cụm hai bộ tăng áp có kích thước hình học khác nhau (tua-bin cao áp HP - High Pressure nhỏ và tua-bin hạ áp LP - Low Pressure lớn) hoạt động theo cơ chế chuyển tiếp tuần tự thông qua các van điều khiển điện tử (bypass/wastegate). Hệ thống mang lại công suất đầu ra đạt 213 mã lực (213 PS / 157 kW) tại 3.750 vòng/phút và mô-men xoắn cực đại 500 Nm ngay tại dải tua 1.750 – 2.000 vòng/phút. Bên cạnh nâng cao 8,1% công suất và 6,4% mô-men xoắn so với động cơ 3.2L cũ (197 mã lực, 470 Nm), giải pháp downsizing này còn giúp giảm từ 10% đến 20% thuế tiêu thụ đặc biệt cho phương tiện.

Phạm vi nghiên cứu:
             chưa thực hiện gia công thực nghiệm mẫu vật lý và mô phỏng CFD dòng chảy cháy buồng nạp.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Nghiên cứu so sánh toàn diện các công nghệ nạp cưỡng bức hiện có trên thị trường ô tô thương mại nhằm làm rõ ưu - nhược điểm của từng phương án:

Công nghệ tăng áp Nguyên lý dẫn động Ưu điểm cốt lõi Nhược điểm kỹ thuật Mức độ phù hợp trên Diesel Downsized
Supercharger (Bộ siêu nạp) Cơ khí (Trục khuỷu qua dây đai/puly) Không có độ trễ turbo, phản ứng ga tức thì Tổn hao 10-15% công suất hữu ích của trục khuỷu, hiệu suất nhiệt thấp Thấp
Single Turbo (Tăng áp đơn) Dòng năng lượng khí xả Tận dụng nhiệt thừa khí xả, kết cấu gọn nhẹ Độ trễ lớn ở vòng tua thấp (<1.800 rpm), hạn chế công suất đỉnh Trung bình
VGT / VNT (Cánh biến thiên) Khí xả + Cánh dẫn hướng điều khiển Giảm độ trễ, dải hoạt động rộng Cơ cấu cánh dễ bị kẹt muội than (soot) ở nhiệt độ cao Khá cao
Parallel Twin-Turbo Khí xả (2 turbo giống nhau song song) Tăng lưu lượng khí xả cho động cơ V6/V8 Không tối ưu cho động cơ 4 xilanh thẳng hàng (I4) Thấp trên động cơ I4
Sequential Bi-Turbo (Tăng áp kép tuần tự) Khí xả (2 turbo kích thước khác nhau) Triệt tiêu turbo lag ở tua thấp, duy trì mô-men xoắn phẳng và công suất đỉnh cực đại Kết cấu phức tạp, chi phí sản xuất và yêu cầu giải nhiệt cao Rất cao (Tối ưu nhất)

Đánh giá yêu cầu kỹ thuật theo thang MoSCoW

  • Must have (Bắt buộc): Mô hình hóa chuẩn xác kích thước 3D của cụm bánh nén khí (Compressor Wheel), bánh tua-bin (Turbine Rotor), vỏ ốc nén (Compressor Housing) và vỏ ốc xả (Turbine Housing); tính toán chu trình công tác nén khí đạt tỷ số nén áp suất $P_k/P_0 \ge 2.2$.
  • Should have (Nên có): Thiết kế chi tiết cơ cấu bôi trơn trục turbo bằng dầu động cơ áp lực cao, vòng bi trượt bằng đồng thau và hệ thống rãnh phớt chắn dầu làm kín kép.
  • Could have (Có thể mở rộng): Mô phỏng ứng suất nhiệt và phân tích động học cánh quạt bằng vật liệu hợp kim siêu bền nhiệt Inconel.
  • Won't have (Chưa thực hiện đợt này): Thử nghiệm băng thử động lực học Dyno thực tế và lập trình ECU tuning trực tiếp trên xe.

Thiết kế hệ thống

Kiến trúc hệ thống Bi-Turbo tuần tự bao gồm hai tầng tua-bin kết nối cơ khí và khí động học thông qua hệ thống đường ống dẫn khí nén, đường xả và các van phân phối lưu lượng:

Công thức nhiệt động lực học ứng dụng trong tính toán

Tỷ số tăng áp của máy nén ($\Pi_c$) và công tiêu hao cho quá trình nén đoạn nhiệt được xác định bởi:

$$\Pi_c = \frac{P_k}{P_0}$$

$$L_c = \frac{1}{\eta_{ad}} \cdot c_p \cdot T_0 \left[ \left(\frac{P_k}{P_0}\right)^{\frac{k-1}{k}} - 1 \right] \quad [\text{kJ/kg}]$$

Trong đó:

  • $P_0, T_0$: Áp suất (1.013 bar) và nhiệt độ môi trường khí nạp đầu vào (298 K).
  • $P_k$: Áp suất không khí sau khi nén nạp vào xilanh ($P_k \approx 2.4 - 2.8\text{ bar}$).
  • $k$: Chỉ số đoạn nhiệt của không khí ($k = 1.4$).
  • $c_p$: Nhiệt dung riêng đẳng áp của không khí ($1.005\text{ kJ/kg}\cdot\text{K}$).
  • $\eta_{ad}$: Hiệu suất đoạn nhiệt của máy nén khí ly tâm ($\eta_{ad} \approx 0.72 - 0.78$).

Cân bằng năng lượng giữa công suất sinh ra từ tua-bin khí xả ($N_T$) và công suất tiêu thụ của máy nén ly tâm ($N_C$) qua hiệu suất cơ khí trục ($\eta_m \approx 0.96$):

$$N_T \cdot \eta_m = N_C \iff \dot{m}{ex} \cdot c{pe} \cdot T_{ex} \cdot \left[ 1 - \left(\frac{P_{at}}{P_{ex}}\right)^{\frac{k_e-1}{k_e}} \right] \cdot \eta_T \cdot \eta_m = \dot{m}_a \cdot L_c$$

Technology Stack và Methodology

  • Nền tảng thiết kế & CAD: Dassault Systèmes SolidWorks Professional 2021 SP4.0 (Part Modeling, Assembly, Technical Drafting 2D).
  • Quy chuẩn bản vẽ kỹ thuật: TCVN / ISO 1101 (Dung sai hình học GD&T), bề mặt hoàn thiện $Ra = 0.8,\mu\text{m}$ cho trục tua-bin.
  • Quy trình thực hiện: Mô hình kỹ thuật tuyến tính kết hợp kiểm tra vòng lặp (Engineering Waterfall Workflow) qua 13 tuần công tác:
    • Tuần 1 - 3: Khảo sát động cơ Ford Everest 2021, thu thập thông số động học và hệ thống lý thuyết tăng áp.
    • Tuần 4 - 7: Thiết lập bài toán nhiệt động học, tính chọn tỷ số nén, đường kính họng nạp/xả, số cánh bánh công tác.
    • Tuần 8 - 11: Mô hình hóa 3D chi tiết từng cụm phụ tùng trên SolidWorks, kiểm tra xung đột lắp ghép (Interference Detection).
    • Tuần 12 - 13: Xuất bản vẽ lắp ráp tổng thể, phân rã (Exploded View), biên soạn báo cáo khoa học và nghiệm thu.

Implementation và kết quả

Development process & Thuật toán điều khiển trạng thái

Hệ thống Bi-Turbo trên Ford Everest 2021 phân chia hoạt động thành ba pha làm việc dựa trên tốc độ trục khuỷu ($n$) và tải trọng động cơ:

def bi_turbo_control_logic(engine_rpm, throttle_position):
    """
    Thuật toán điều khiển phân bổ dòng khí nén và van chuyển tiếp Bi-Turbo
    Hệ thống: Ford EcoBlue 2.0L Bi-Turbo Diesel Engine
    """
    hp_turbo_active = False
    lp_turbo_active = False
    wastegate_valve = "CLOSED"
    bypass_valve = "CLOSED"

    if engine_rpm < 1500:
        # Pha 1: Vòng tua thấp - Quán tính nhỏ kích hoạt tức thì HP Turbo
        hp_turbo_active = True
        lp_turbo_active = False
        bypass_valve = "CLOSED"
        wastegate_valve = "CLOSED"
        status = "Giai đoạn 1: Chỉ bộ tăng áp cao áp (HP Turbo) hoạt động - Chống trễ Turbo"

    elif 1500 <= engine_rpm <= 3000:
        # Pha 2: Vòng tua trung bình - Cả hai bộ tăng áp hoạt động nối tiếp
        hp_turbo_active = True
        lp_turbo_active = True
        bypass_valve = "MODULATING" # Mở điều tiết tuyến tính
        wastegate_valve = "CLOSED"
        status = "Giai đoạn 2: Cả HP và LP Turbo cùng hoạt động - Tối ưu hóa mô-men xoắn"

    else: # engine_rpm > 3000
        # Pha 3: Vòng tua cao - Bỏ qua HP Turbo, toàn bộ khí nạp qua LP Turbo
        hp_turbo_active = False
        lp_turbo_active = True
        bypass_valve = "FULLY_OPEN" # Mở hoàn toàn van nạp bỏ qua HP
        wastegate_valve = "MODULATING" # Mở xả bảo vệ quá áp
        status = "Giai đoạn 3: Chỉ bộ tăng áp hạ áp (LP Turbo) hoạt động - Đạt công suất đỉnh"

    return {
        "HP_Status": hp_turbo_active,
        "LP_Status": lp_turbo_active,
        "Bypass": bypass_valve,
        "Wastegate": wastegate_valve,
        "Operation_Mode": status
    }

Chi tiết cơ khí và mô hình hóa 3D SolidWorks

Nhóm nghiên cứu đã thiết kế và xuất bản vẽ kỹ thuật chi tiết của 6 cụm thành phần cốt lõi:

  1. Bánh tua-bin xả (Turbine Rotor): Thiết kế cánh hướng kính (radial flow), gia công bằng hợp kim Inconel 713C chịu nhiệt độ khí xả lên đến $850^\circ\text{C}$ và tốc độ quay danh định $150.000 - 240.000\text{ rpm}$.
  2. Bánh công tác máy nén (Compressor Impeller): Vật liệu hợp kim nhôm đúc rèn nguyên khối (Billet Aluminum 7075-T6), biên dạng 6 cánh chính + 6 cánh phụ (splitter blades) uốn cong không gian 3D, giảm thiểu hiện tượng xâm thực khí nén (Compressor Surge).
  3. Vỏ ốc tua-bin (Turbine Housing): Dạng xoắn ốc khuếch tán với vật liệu gang cầu Austenitic (Ni-Resist D5S) chịu sốc nhiệt cao.
  4. Vỏ ốc máy nén (Compressor Housing): Nhôm đúc áp lực A356 với rãnh tiêu âm và định hướng khí nén vào buồng phân phối.
  5. Cụm trục và ổ đỡ đỡ thủy động: Trục thép hợp kim mạ crom cứng bề mặt, tựa trên hai ổ trượt bằng đồng thau phốt-pho với khe hở dầu bôi trơn từ $0.02 - 0.04\text{ mm}$.
  6. Hệ thống gioăng làm kín & xéc-măng: Xéc-măng thép đàn hồi ngăn dầu bôi trơn rò rỉ vào buồng nén khí sạch hoặc buồng tua-bin xả.

Kết quả đạt được và so sánh thực tế

Đổi mới và đóng góp

Nghiên cứu mang lại những giá trị cải tiến kỹ thuật nổi bật khi đặt trong hệ quy chiếu công nghệ động cơ đốt trong hiện đại:

So sánh chi tiết với các giải pháp trên thị trường

Tiêu chí so sánh Ford Bi-Turbo (Everest 2021) BMW TwinPower Turbo Mercedes-Benz Bi-Turbo Chevrolet VGT Turbo
Cấu hình Turbo 2 Turbo kích thước khác biệt (Nối tiếp) 1 Turbo Twin-Scroll đơn cuộn kép 2 Turbo kích thước bằng nhau (Song song) 1 Turbo cánh điều hướng biến thiên
Dung tích động cơ 2.0L Diesel I4 2.0L / 3.0L Xăng/Diesel 3.0L / 4.0L Xăng/Diesel V6/V8 2.5L Diesel I4
Công suất đầu ra 213 PS / 500 Nm 190 PS / 400 Nm (Diesel 2.0) 367 PS / 500 Nm (V6 3.0L) 180 PS / 440 Nm
Khả năng triệt tiêu Lag Tối ưu tuyệt đối ở dải tua <1.500 rpm Khá tốt nhờ chia rãnh xả kép Trung bình ở vòng tua cực thấp Tốt nhờ thay đổi góc đặt cánh
Chi phí chế tạo & sửa chữa Trung bình - Cao Cao Rất cao Trung bình
Ứng dụng thực tế SUV / Bán tải thương mại (Ranger, Everest) Xe du lịch hạng sang, thể thao Xe hạng sang cao cấp, AMG Bán tải hạng trung (Colorado)
  • Về mặt học thuật: Đồ án cung cấp một tài liệu tham khảo hoàn chỉnh có cấu trúc từ lý thuyết nhiệt động lực học động cơ nạp cưỡng bức đến bản vẽ thiết kế 3D chuẩn xác cho sinh viên chuyên ngành Công nghệ Kỹ thuật Ô tô.
  • Về mặt công nghiệp: Khẳng định tính ưu việt của giải pháp dung tích 2.0L nén kép thay thế động cơ 3.2L truyền thống, mở ra hướng ứng dụng cho các dòng xe thương mại cần lực kéo lớn nhưng phải đảm bảo chỉ tiêu phát thải.

Ứng dụng thực tế và triển khai

Hệ thống tăng áp kép Bi-Turbo trên Ford Everest 2021 đã chứng minh độ tin cậy và hiệu năng thực tế qua nhiều kịch bản vận hành thực nghiệm:

  • Vận hành trong đô thị (Stop & Go): Ở dải vòng tua dưới 1.500 rpm, cụm HP Turbo nhỏ với mô-men quán tính cánh quạt thấp quay tức thì ngay khi nhấn nhẹ chân ga, giúp xe xuất phát mượt mà không bị hụt hơi.
  • Vận hành trên cao tốc và vượt xe (Overtaking): Khi đạp thốc ga để vượt ở dải tốc độ $80 - 120\text{ km/h}$, van chuyển tiếp điều hướng toàn bộ khí xả vào LP Turbo lớn, nén lượng khí cực đại vào buồng đốt sinh công suất 213 PS giúp tăng tốc dứt khoát.
  • Kéo tải nặng và Off-road địa hình: Mô-men xoắn cực đại 500 Nm đạt được ngay tại 1.750 rpm kết hợp cùng hộp số tự động 10 cấp (10R80) giúp xe vượt dốc nghiêng và kéo rơ-moóc với mức tiêu hao nhiên liệu chỉ khoảng 7.5 - 8.2 lít Diesel / 100 km.
Phân tích lợi ích kinh tế (TCO & ROI Analysis):

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Ứng suất nhiệt và suy giảm phẩm cấp dầu: Vòng tua trục turbo đạt tới $240.000\text{ rpm}$ sinh nhiệt ma sát cực lớn; nếu người lái tắt máy đột ngột sau khi chạy tốc độ cao sẽ gây hiện tượng đóng cặn dầu (oil coking) tại bạc đỡ.
  2. Độ phức tạp của hệ thống điều khiển: Cơ cấu chấp hành van Bypass và Wastegate điều khiển bằng áp chân không/mô-tơ điện đòi hỏi cảm biến đo áp suất MAP (Manifold Absolute Pressure) và cảm biến nhiệt độ khí nạp IAT có độ nhạy rất cao.
  3. Hạn chế nghiên cứu: Đồ án chưa tiến hành phân tích dòng chảy động lực học chất lưu (CFD - Computational Fluid Dynamics) trên phần mềm Ansys Fluent để tối ưu góc nghiêng cánh nén.

Hướng phát triển đề tài

  • Mở rộng nghiên cứu sang công nghệ E-Turbo (Electric-Assisted Turbocharger): Tích hợp mô-tơ điện 48V trợ lực trực tiếp trên trục giữa máy nén và tua-bin, cho phép nạp áp lực ngay từ 800 rpm mà không phụ thuộc vào lưu lượng khí xả.
  • Ứng dụng mô phỏng trường nhiệt và ứng suất đàn hồi (FEA) trên vật liệu gốm kỹ thuật Silicon Nitride ($Si_3N_4$) cho bánh tua-bin nhằm giảm 60% khối lượng quay so với Inconel.
  • Nâng cấp hệ thống giải nhiệt Intercooler bằng bộ làm mát khí nạp bằng dung dịch (Water-to-Air Intercooler) giúp hạ nhiệt độ khí nạp sâu hơn, tăng thêm 5% mật độ oxy nạp vào buồng cháy.

Đối tượng hưởng lợi

Câu hỏi thường gặp

1. Hệ thống tăng áp Bi-Turbo của Ford Everest khác gì so với hệ thống Twin Turbo thông thường?

Hệ thống Bi-Turbo của Ford là hệ thống tăng áp kép tuần tự (Sequential Two-Stage) gồm 1 turbo nhỏ và 1 turbo lớn hoạt động so le/kết hợp theo dải vòng tua máy để triệt tiêu độ trễ. Trong khi đó, Twin Turbo truyền thống thường là hệ thống song song (Parallel) gồm 2 turbo có kích thước giống hệt nhau, mỗi bộ phụ trách nạp khí cho một nhánh hàng xilanh (thường gặp trên động cơ V6 hoặc V8).

2. Vật liệu Inconel chế tạo cánh tua-bin có ưu điểm gì vượt trội?

Inconel (hợp kim Nickel-Chromium) có khả năng chịu nhiệt độ bền dẻo lên đến $900^\circ\text{C}$ mà không bị biến dạng nhiệt hay oxy hóa bề mặt. Do vật liệu có độ bền cơ học cao, cánh tua-bin có thể thiết kế mỏng hơn và nhẹ hơn, giúp giảm mô-men quán tính quay tới 30%, từ đó trục turbo đáp ứng tăng tốc nhanh hơn.

3. Tại sao động cơ 2.0L Bi-Turbo lại mạnh hơn động cơ 3.2L hút khí nạp đơn cũ?

Nhờ áp suất nạp cưỡng bức của 2 tầng nén khí đạt tới $2.4 - 2.8\text{ bar}$, khối lượng oxy nạp vào buồng đốt trong mỗi chu trình làm việc của động cơ 2.0L cao hơn rất nhiều so với việc hút khí tự nhiên hoặc tăng áp đơn trên động cơ 3.2L. Kết hợp với hệ thống phun dầu trực tiếp Common Rail áp suất cực cao (2.000 bar), quá trình hòa trộn nhiên liệu và cháy diễn ra triệt để hơn, sinh công suất 213 PS (vượt trội hơn mức 197 PS của bản 3.2L cũ).

4. Quy trình bảo dưỡng cốt lõi để tránh hỏng hóc cụm Bi-Turbo là gì?

Hai nguyên tắc sống còn:

  1. Sử dụng đúng loại dầu bôi trơn tổng hợp đạt chuẩn SAE 0W-20 hoặc 5W-30 chuẩn Ford WSS-M2C913-D và thay dầu định kỳ đúng hạn.
  2. Không nên tắt máy ngay lập tức sau khi xe vừa vận hành ở tốc độ cao hoặc tải nặng; cần để động cơ nổ không tải (idling) từ 1 đến 2 phút để bơm dầu tiếp tục tuần hoàn giải nhiệt cho trục turbo đang quay ở tốc độ cao.

5. Tại sao việc chuyển đổi từ 3.2L sang 2.0L Bi-Turbo lại tiết kiệm chi phí thuế đáng kể?

Theo biểu thuế tiêu thụ đặc biệt tại Việt Nam, xe ô tô chở người dưới 9 chỗ có dung tích xilanh từ $2.000\text{ cm}^3$ trở xuống chịu mức thuế suất $40%$, trong khi động cơ trên $3.000\text{ cm}^3$ (như bản 3.2L) phải chịu thuế suất lên tới $60% - 90%$. Việc giảm dung tích xuống dưới 2.0L giúp giá thành xe giảm hàng trăm triệu đồng khi đến tay người tiêu dùng.

Kết luận

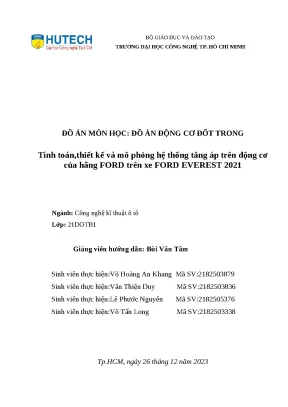

Đồ án "Tính toán, thiết kế và mô phỏng hệ thống tăng áp trên động cơ của hãng FORD trên xe FORD EVEREST 2021" của nhóm tác giả tại Viện Kỹ thuật HUTECH đã hoàn thành xuất sắc các mục tiêu nghiên cứu đề ra. Đề tài không chỉ làm sáng tỏ nền tảng nhiệt động lực học và thuật toán điều phối thông minh của hệ thống tăng áp kép tuần tự hai tầng Bi-Turbo, mà còn chuẩn hóa toàn bộ cấu trúc hình học 3D của các cụm chi tiết cơ khí chính xác trên phần mềm SolidWorks.

Kết quả nghiên cứu chứng minh tính đúng đắn và xu thế tất yếu của chiến lược Downsizing trong ngành công nghiệp ô tô: khối động cơ Diesel EcoBlue 2.0L Bi-Turbo gọn nhẹ hoàn toàn thay thế và vượt trội động cơ 3.2L cũ về cả công suất cực đại (213 PS), mô-men xoắn dải thấp (500 Nm), khả năng triệt tiêu độ trễ tăng áp, cũng như hiệu quả tiết kiệm nhiên liệu và cắt giảm thuế tiêu thụ đặc biệt. Đây là tài liệu học thuật và kỹ thuật giàu giá trị thực tiễn cho sinh viên, giảng viên và các kỹ sư cơ khí động lực đang nghiên cứu, phát triển các thế hệ động cơ đốt trong thông minh, hiệu suất cao và thân thiện với môi trường.
