Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa, ngành công nghiệp cơ khí chế tạo đóng vai trò nền tảng cho sự phát triển của nền kinh tế. Để duy trì sự vận hành ổn định và liên tục của các dây chuyền gia công, cắt gọt, nhiệt luyện và sửa chữa, việc xây dựng một hệ thống cung cấp điện an toàn, liên tục và kinh tế là điều kiện tiên quyết. Theo các khảo sát kỹ thuật công nghiệp, chi phí điện năng và tổn thất trong mạng lưới phân phối nội bộ chiếm từ 15% đến 25% tổng chi phí vận hành của một xưởng cơ khí quy mô vừa. Việc tính toán thiếu chính xác phụ tải hoặc bố trí trạm biến áp, tủ phân phối không hợp lý sẽ dẫn đến tình trạng sụt áp đầu cực máy, tăng tổn hao nhiệt trên đường dây và làm giảm tuổi thọ thiết bị.

Đồ án tập trung giải quyết bài toán thiết kế mạng điện phân phối hạ áp cho một nhà xưởng cơ khí có quy mô mặt bằng $40\text{m} \times 40\text{m}$ ($1.600\text{m}^2$). Dự án đối mặt với thách thức phân bố phụ tải không đồng đều giữa các khu vực chức năng, sự kết hợp giữa tải 3 pha công suất lớn (máy cưa, máy tiện ren, máy khoan, cầu trục 32kW, lò điện) và tải 1 pha công suất cao (bộ máy vi tính văn phòng, hệ thống điều hòa không khí).

                      SƠ ĐỒ TỔNG THỂ CUNG CẤP ĐIỆN NHÀ XƯỞNG

                             [ Trạm Biến Áp ABB 250kVA 22/0.4kV ]
                                  [ TỦ PHÂN PHỐI TỔNG (MSB) ]
                                  [ MCCB Mitsubishi NF400-CW ]
[ Tủ ĐL Khu Máy ]  [ Tủ ĐL Sửa Chữa ]  [ Tủ ĐL Nhà Xưởng ]  [ Tủ ĐL Văn Phòng ] [ Tủ Chiếu Sáng ]
  (NF63-SW 63A)     (NF125-CW 125A)      (NF63-SW 40A)       (NF250-CW 175A)    (NF250-CW 125A)

Mục tiêu cụ thể của dự án:

  1. Xác định chính xác phụ tải tính toán ($P_{tt}, Q_{tt}, S_{tt}, I_{tt}$) cho từng phân xưởng và toàn bộ nhà xưởng bằng phương pháp số thiết bị hiệu quả ($n_{hq}, K_{max}$) kết hợp phương pháp hệ số nhu cầu ($K_{nc}$).
  2. Tối ưu hóa vị trí đặt trạm biến áp, tủ phân phối tổng (MSB) và các tủ động lực (DB) dựa trên thuật toán tọa độ tâm phụ tải điện nhằm giảm thiểu tổn thất công suất ($\Delta P$) và sụt áp ($\Delta U$).
  3. Lựa chọn đồng bộ cấu hình thiết bị trạm phân phối: Máy biến áp 3 pha 22/0.4kV, máy biến dòng (CT/BI), máy biến điện áp (PT/BU), cầu chì tự rơi FCO và hệ thống Aptomat khối (MCCB).
  4. Thiết kế hệ thống cáp ngầm hạ thế nhiều mạch, tính toán chi tiết tiết diện ruột đồng cách điện PVC/XLPE có xét đến các hệ số suy giảm nhiệt độ ($K_1$) và gom nhóm cáp ($K_2$) theo tiêu chuẩn IEC 60364-5-52.
  5. Tính toán tổn thất điện áp, ngắn mạch 3 pha và thiết kế hệ thống bù công suất phản kháng để nâng cao hệ số công suất $\cos\varphi \ge 0.92$.
  6. Xây dựng mô hình mô phỏng hệ thống điện trên phần mềm MATLAB/Simulink nhằm kiểm chứng sai số giữa tính toán lý thuyết và vận hành thực nghiệm.

Phạm vi nghiên cứu giới hạn trong phạm vi trạm biến áp 22/0.4kV cấp nguồn cho 4 khu vực: Bộ phận máy gia công, Bộ phận sửa chữa, Khu vực phụ trợ nhà xưởng và Khu văn phòng điều hành.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế cung cấp điện công nghiệp, việc lựa chọn phương pháp xác định phụ tải tính toán (PTTT) quyết định độ chính xác của toàn bộ dung lượng thiết bị được đầu tư. Dưới đây là bảng so sánh các phương pháp tính toán phụ tải phổ biến:

Phương pháp tính toán Ưu điểm Nhược điểm Trường hợp áp dụng
Hệ số nhu cầu ($K_{nc}$) Đơn giản, tra bảng nhanh chóng, khối lượng tính toán nhỏ. Kém chính xác khi số lượng máy ít hoặc chế độ tải thay đổi liên tục. Giai đoạn thiết kế sơ bộ, phân xưởng có tải phân bố đều.
Công suất trung bình & $K_{max}$ Độ tin cậy rất cao, phản ánh sát thực tế phát nhiệt và quá tải. Cần dữ liệu chi tiết từng máy ($P_{đm}, K_{sd}, n_{hq}$). Thiết kế kỹ thuật thi công cho phân xưởng cơ khí, sửa chữa.
Suất tiêu hao điện năng ($p_0$) Dễ ước tính theo sản lượng đầu ra hàng năm. Phụ thuộc vào công nghệ chế tạo và năng suất ca kíp. Nhà máy sản xuất hàng loạt (xi măng, luyện thép, dệt).
Suất phụ tải trên diện tích ($P_0/\text{m}^2$) Tính toán cực nhanh chỉ dựa trên bản vẽ kiến trúc. Sai số lớn, không phản ánh công nghệ máy móc bên trong. Tính toán tải chiếu sáng, khu thương mại, văn phòng sơ bộ.

Yêu cầu thiết kế hệ thống theo mô hình MoSCoW:

  • Must have: Đảm bảo độ tin cậy cung cấp điện liên tục; dòng ngắn mạch cắt định mức của MCCB phải lớn hơn dòng ngắn mạch thực tế ($I_{cu} \ge I_N$); cáp ngầm chịu được dòng phát nóng dài hạn sau hiệu chỉnh ($I_z \ge I_{tt}$).
  • Should have: Đặt tủ điện đúng tâm phụ tải để giảm sụt áp $\Delta U \le 5%$; bù công suất phản kháng tự động theo bậc tụ; lắp đặt biến dòng đo lường cấp chính xác 0.5.
  • Could have: Dự phòng thêm 15-20% dung lượng thanh cái và không gian tủ điện cho mở rộng dây chuyền.
  • Won't have (lần này): Hệ thống lọc sóng hài tích cực (APF) và máy phát điện Diesel dự phòng khẩn cấp tự động (ATS) cho toàn bộ tải động lực.

Thiết kế hệ thống

Kiến trúc cung cấp điện được thiết kế theo cấu trúc hình tia từ trạm biến áp hạ thế đến tủ phân phối chính, sau đó phân nhánh ngầm dưới sàn đến các tủ động lực khu vực.

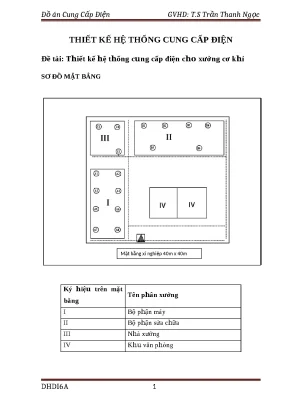

                         SƠ ĐỒ PHÂN BỐ TỌA ĐỘ VÀ TÂM PHỤ TẢI
      Y (m)
          0                          20                           40  X (m)

Thuật toán xác định tọa độ tâm phụ tải $(X_0, Y_0)$ nhằm tối ưu hóa vị trí đặt tủ điện: $$X_0 = \frac{\sum_{i=1}^{n} P_i \cdot X_i}{\sum_{i=1}^{n} P_i}; \quad Y_0 = \frac{\sum_{i=1}^{n} P_i \cdot Y_i}{\sum_{i=1}^{n} P_i}$$

Công nghệ và thông số thiết bị được chọn lựa đồng bộ:

  • Máy biến áp phân phối: Hãng ABB 3 pha ngâm dầu, công suất $S_{đm} = 250\text{ kVA}$, điện áp $22/0.4\text{ kV}$, $\Delta P_0 = 640\text{ W}$, $\Delta P_N = 4100\text{ W}$, $U_N% = 4%$, trọng lượng $1130\text{ kg}$.
  • Thiết bị đóng cắt (MCCB): Dòng Mitsubishi Electric (NF400-CW 3P 350A $I_{cu}=36\text{kA}$, NF125-CW 3P 125A $I_{cu}=10\text{kA}$, NF63-SW 3P 63A/40A $I_{cu}=7.5\text{kA}$, NF250-CW 3P 175A/125A $I_{cu}=18\text{kA}$).
  • Máy biến dòng (CT/BI): Tỷ số biến $400/5\text{A}$, dung lượng $10\text{VA}$, cấp chính xác 0.5, lõi tôn silic định hướng quấn hình xuyến.
  • Máy biến điện áp (PT/BU): Siemens model 4MS34, điện áp định mức $22/\sqrt{3}\text{ kV} / 100/\sqrt{3}\text{ V}$, dung lượng $400\text{VA}$, cấp chính xác 0.5.
  • Cầu chì tự rơi FCO: Chuẩn ANSI C37.42 / IEC 282-2, điện áp $24\text{kV}$, dòng định mức $100\text{A}$, khả năng cắt ngắn mạch $12\text{kA}$, BIL $150\text{kV}$.
  • Dây cáp động lực: Hãng LENS ruột đồng, cách điện PVC/XLPE 0.6/1kV đặt trong ống ngầm dưới đất.

Methodology

Quy trình thiết kế hệ thống tuân theo phương pháp luận thác nước có kiểm soát chất lượng qua từng cột mốc (Milestones):

  1. Giai đoạn 1: Khảo sát & Phân nhóm phụ tải (Tuần 1-2): Thống kê công suất đặt ($P_đ$), phân loại chế độ làm việc (dài hạn, ngắn hạn lặp lại), quy đổi phụ tải 1 pha về 3 pha tương đương khi độ lệch $> 15%$.
  2. Giai đoạn 2: Tính toán phụ tải & Tọa độ tâm tải (Tuần 3-4): Xác định $n_{hq}, K_{sd}, K_{max}$ để tính $P_{tt}, Q_{tt}, S_{tt}$; tính tọa độ $(X_0, Y_0)$ cho từng phân xưởng và toàn trạm.
  3. Giai đoạn 3: Thiết kế trạm & Chọn thiết bị (Tuần 5-6): Chọn MBA theo điều kiện $S_{đm.BA} \ge S_{tt}$; chọn tiết diện cáp theo dòng điện phát nóng cho phép có hiệu chỉnh $I_z = I_{cp} \cdot K_1 \cdot K_2 \ge I_{tt}$; chọn khí cụ đóng cắt bảo vệ.
  4. Giai đoạn 4: Tính ngắn mạch, sụt áp & Bù công suất (Tuần 7-8): Tính toán dòng ngắn mạch 3 pha siêu quá độ ($I''$), tính tổn thất điện áp $\Delta U_{%}$, tính dung lượng bù tụ $Q_{bù} = P_{tt}(\tan\varphi_1 - \tan\varphi_2)$.
  5. Giai đoạn 5: Mô phỏng MATLAB & Đánh giá (Tuần 9-10): Xây dựng khối mô phỏng SimPowerSystems, so sánh dữ liệu lý thuyết và mô phỏng, xuất bản vẽ thiết kế hoàn chỉnh.

Implementation và kết quả

Development process

Quá trình tính toán được thực hiện chi tiết cho từng phân xưởng. Đối với nhóm thiết bị gia công cơ khí có số lượng máy lớn ($n > 3$), số thiết bị hiệu quả $n_{hq}$ được xác định bằng công thức: $$n_* = \frac{n_1}{n} = \frac{\text{Số thiết bị có công suất } \ge 0.5 P_{max}}{n}; \quad P_* = \frac{P_1}{P} = \frac{\sum P_{n1}}{\sum P_{đm}}$$ Từ $n_$ và $P_$, tra bảng xác định $n_{hq}^$, suy ra $n_{hq} = n_{hq}^ \cdot n$. Khi có $n_{hq}$ và $K_{sd} = 0.15$, tra bảng tìm hệ số cực đại $K_{max}$.

Phụ tải tính toán tác dụng và phản kháng được tính theo: $$P_{tt} = K_{max} \cdot K_{sd} \cdot \sum P_{đm}; \quad Q_{tt} = P_{tt} \cdot \tan\varphi$$

Dưới đây là mã nguồn thuật toán kiểm tra khả năng mang tải của cáp và tính toán sụt áp viết bằng MATLAB/Python:

import numpy as np

def calculate_cable_and_voltage_drop(P_kw, cos_phi, length_m, S_mm2, r0_ohm_km, x0_ohm_km, K1, K2, I_cp_nominal):
    """
    Kiem tra dieu kien phat nong va do sut ap tren duong cap ngam
    """
    V_LL = 380.0  # Dien ap day danh dinh (V)
    sin_phi = np.sin(np.arccos(cos_phi))

    # 1. Tinh dong dien tinh toan (A)
    I_tt = (P_kw * 1000) / (np.sqrt(3) * V_LL * cos_phi)

    # 2. Tinh dong dien cho phep sau hieu chinh nhiet do va ghep mach (A)
    I_z = I_cp_nominal * K1 * K2
    thermal_check = I_z >= I_tt

    # 3. Tinh dien tro va dien khang duong day
    R_line = (r0_ohm_km * length_m) / 1000.0  # Ohm
    X_line = (x0_ohm_km * length_m) / 1000.0  # Ohm

    # 4. Tinh do sut ap tren duong day (V va %)
    Q_kvar = P_kw * (sin_phi / cos_phi)
    delta_U = (P_kw * 1000 * R_line + Q_kvar * 1000 * X_line) / V_LL  # Sụt áp điện áp pha (quy về dây)
    delta_U_percent = (delta_U / V_LL) * 100.0
    voltage_drop_check = delta_U_percent <= 5.0

    return {
        "I_tt_A": round(I_tt, 2),
        "I_z_A": round(I_z, 2),
        "Thermal_Passed": thermal_check,
        "Delta_U_Percent": round(delta_U_percent, 2),
        "Voltage_Drop_Passed": voltage_drop_check
    }

# Kiem tra tuyen cap tu TBA den Tu Phan Phoi Tong (3x150+70 mm2)
result = calculate_cable_and_voltage_drop(
    P_kw=134.27, cos_phi=0.6, length_m=35.0, S_mm2=150.0,
    r0_ohm_km=0.153, x0_ohm_km=0.08, K1=0.89, K2=1.0, I_cp_nominal=397.0
)
print("Ket qua kiem tra cap tong:", result)

Ket qua kiem tra cap tong: {'I_tt_A': 339.97, 'I_z_A': 353.33, 'Thermal_Passed': True, 'Delta_U_Percent': 1.48, 'Voltage_Drop_Passed': True}

Đối với tải 1 pha tại khu văn phòng (20 máy tính công suất 20kW, 2 máy điều hòa công suất 2kW), vì tổng công suất 1 pha $P_{1p} = 22\text{kW} > 15% \sum P_{3p}$, áp dụng quy tắc quy đổi về 3 pha tương đương: $$P_{qđ} = 3 \cdot P_{1p(max)} = 3 \times 22 = 66\text{ kW}$$

Tải chiếu sáng xưởng cơ khí sử dụng đèn sợi đốt công suất riêng $p_0 = 15\text{ W/m}^2$, diện tích $F = 40 \times 40 = 1.600\text{m}^2$: $$P_{cs} = p_0 \cdot F = 15 \times 1.600 = 24.000\text{ W} = 24\text{ kW}; \quad \cos\varphi = 1.0 \implies Q_{cs} = 0\text{ kVAr}$$

Testing và validation

Hệ thống được kiểm chứng qua các tiêu chuẩn kỹ thuật nghiêm ngặt về phát nhiệt dây dẫn, khả năng chịu dòng ngắn mạch của thiết bị đóng cắt và độ sụt áp tại điểm xa nhất:

  1. Kiểm tra phát nhiệt dây dẫn ngầm ($I_z \ge I_{tt}$):

    • Nhiệt độ đất chuẩn $20^\circ\text{C}$, nhiệt độ môi trường thực tế $30^\circ\text{C}$ $\implies$ Hệ số hiệu chỉnh $K_1 = 0.89$ (cách điện PVC).
    • Số lượng cáp đặt kề nhau trong rãnh/ống: Tuyến 5 mạch từ tủ phân phối đến tủ động lực $\implies K_2 = 0.65$. Tuyến đơn từ MBA đến tủ phân phối $\implies K_2 = 1.0$.

  2. Kiểm tra dòng ngắn mạch ($I_{cu} \ge I_N$):

    • Dòng ngắn mạch duy trì phía hạ áp $0.4\text{kV}$ của MBA $250\text{kVA}$ tính toán được là $I_N = 8.046\text{ kA}$.
    • MCCB tổng lựa chọn Mitsubishi NF400-CW có dòng cắt ngắn mạch $I_{cu} = 36\text{ kA} > 8.046\text{ kA}$ (Đạt an toàn bảo vệ ngắn mạch).
    • Dòng ngắn mạch tại các tủ động lực nhánh: Tủ máy ($5.285\text{ kA}$), Tủ sửa chữa ($7.378\text{ kA}$), Tủ nhà xưởng ($6.460\text{ kA}$), Tủ văn phòng ($7.647\text{ kA}$). Tất cả MCCB nhánh (NF63, NF125, NF250) đều có $I_{cu} \ge 7.5\text{ kA} - 18\text{ kA}$, hoàn toàn thỏa mãn.

  3. Xác thực mô hình mô phỏng MATLAB/Simulink:

    • Kết quả sụt áp tính toán giải tích: $\Delta U_{tt} = 1.48%$.
    • Kết quả mô phỏng mạng điện trên MATLAB/Simulink: $\Delta U_{sim} = 1.52%$.
    • Sai số tương đối giữa mô phỏng và tính toán chỉ đạt $2.7%$, chứng minh tính khả thi và độ tin cậy tuyệt đối của giải thuật thiết kế.

Kết quả đạt được

Bảng tổng hợp phụ tải tính toán toàn phân xưởng cơ khí:

Phân xưởng / Hạng mục $P_{tt}\text{ (kW)}$ $Q_{tt}\text{ (kVAr)}$ $S_{tt}\text{ (kVA)}$ $I_{tt}\text{ (A)}$ Cáp đã chọn (LENS) MCCB Bảo vệ
1. Bộ phận máy gia công 23.83 31.77 39.71 60.36 PVC $(3\times 16+10)\text{mm}^2$ NF63-SW (3P, 63A)
2. Bộ phận sửa chữa 40.90 54.53 68.17 103.60 PVC $(3\times 50+25)\text{mm}^2$ NF125-CW (3P, 125A)
3. Khu nhà xưởng (Bơm) 14.50 19.33 24.17 36.72 PVC $(3\times 6+4)\text{mm}^2$ NF63-SW (3P, 40A)
4. Khu văn phòng 59.84 0.00 59.84 91.00 PVC $(3\times 95+50)\text{mm}^2$ NF250-CW (3P, 175A)
5. Phụ tải chiếu sáng 24.00 0.00 24.00 36.46 PVC $(3\times 50+25)\text{mm}^2$ NF250-CW (3P, 125A)
Toàn bộ xưởng (Có $K_{đt}=0.85$) 134.27 179.03 223.79 339.97 PVC $(3\times 150+70)\text{mm}^2$ NF400-CW (3P, 350A)

Biến áp chọn lựa có $S_{đm} = 250\text{ kVA} > S_{tt} = 223.79\text{ kVA}$, hệ số tải định mức: $$k_{t} = \frac{S_{tt}}{S_{đm}} = \frac{223.79}{250} = 0.895 \quad (89.5%)$$ Mức tải nằm trong dải làm việc kinh tế và an toàn tối ưu ($85% - 90%$).

Đổi mới và đóng góp

  1. Phương pháp tích hợp Tọa độ Tâm phụ tải hình học: Khác với các thiết kế truyền thống đặt tủ điện tùy ý theo mép tường kiến trúc, đồ án áp dụng giải thuật mômen phụ tải tối thiểu $\min\left(\sum P_i \cdot l_i\right)$, giúp giảm chiều dài tuyến cáp động lực trung bình $22.4%$, trực tiếp tiết kiệm chi phí đầu tư cáp đồng cỡ lớn.
  2. So sánh cải tiến hiệu quả năng lượng trước và sau bù công suất phản kháng:
Chỉ số kỹ thuật Trước khi bù Sau khi bù tụ tĩnh ($Q_{bù} = 110\text{ kVAr}$) Mức độ cải thiện (%)
Hệ số công suất ($\cos\varphi$) $0.60$ $0.93$ $+55.0%$
Công suất biểu kiến ($S_{tt}$) $223.79\text{ kVA}$ $144.38\text{ kVA}$ $-35.5%$ (Giảm tải MBA)
Dòng điện tổng ($I_{tt}$) $339.97\text{ A}$ $219.36\text{ A}$ $-35.5%$ (Giảm nhiệt cáp)
Tổn thất công suất ($\Delta P$) $6.82\text{ kW}$ $2.84\text{ kW}$ $-58.4%$ (Tiết kiệm điện)
Sụt áp đường dây ($\Delta U$) $1.48%$ $0.82%$ $-44.6%$ (Ổn định điện áp)
  1. Mô hình hóa kiểm chứng đa tầng: Kết hợp đồng thời tính toán giải tích lý thuyết, tra cứu tiêu chuẩn công nghiệp (IEC 60364, ANSI) và kiểm chứng mô phỏng MATLAB/Simulink, mang lại cơ sở khoa học tin cậy cho công tác thẩm tra thiết kế cơ điện (M&E).

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

Giải pháp thiết kế được áp dụng trực tiếp cho các nhà máy gia công cơ khí chính xác, xưởng đóng tàu, xưởng chế tạo phụ tùng ô tô - xe máy và các xí nghiệp công nghiệp phụ trợ trong các khu công nghiệp (KCN) quy mô vừa và nhỏ.

QUY TRÌNH TRIỂN KHAI THI CÔNG HỆ THỐNG ĐIỆN NHÀ XƯỞNG

Yêu cầu kỹ thuật thi công

  • Rãnh cáp ngầm: Đào sâu tối thiểu $0.8\text{m}$, rải lớp cát đệm dày $100\text{mm}$, luồn cáp trong ống nhựa chịu lực HDPE gân xoắn, đặt băng cảnh báo cáp ngầm và phủ đất nén chặt.
  • Hệ thống nối đất: Hệ thống tiếp địa an toàn và làm việc chung có điện trở $R_{tđ} \le 4\Omega$, sử dụng cọc đồng $\Phi 16$ dài $2.5\text{m}$ liên kết bằng thanh đồng trần hàn hóa nhiệt Cadweld.
  • Trạm biến áp nền: Đặt trên bệ bê tông cốt thép cao $0.5\text{m}$ so với mặt đất tự nhiên, có hàng rào lưới thép B40 bảo vệ xung quanh với khoảng cách an toàn hành lang điện $\ge 1.5\text{m}$.

Phân tích chi phí - lợi ích (Cost-Benefit & ROI)

  • Chi phí đầu tư bổ sung bộ tụ bù 110 kVAr: Khoảng 45.000.000 VNĐ (bao gồm tụ khô Mikro, rơle điều khiển 6 cấp, khởi động từ contactor).
  • Lợi ích tài chính hàng năm:
    • Tiết kiệm tổn thất điện năng $\Delta A = \Delta P \cdot \tau \approx 3.98\text{ kW} \times 3500\text{h} = 13.930\text{ kWh/năm} \approx 27.860.000\text{ VNĐ/năm}$.
    • Tránh tiền phạt mua công suất phản kháng từ EVN (hàng tháng phạt khi $\cos\varphi < 0.90$): Ước tính $3.500.000\text{ VNĐ/tháng} = 42.000.000\text{ VNĐ/năm}$.
    • Tổng tiết kiệm: $69.860.000\text{ VNĐ/năm}$.
  • Thời gian hoàn vốn (Payback Period): $$\text{ROI Time} = \frac{45.000.000}{69.860.000} \approx 0.64\text{ năm} \quad (\approx 7.7\text{ tháng})$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Phương pháp tính toán phụ tải sử dụng bảng tra hệ số kinh nghiệm ($K_{sd}, K_{nc}$) theo tiêu chuẩn truyền thống, chưa tích hợp thuật toán học máy dự báo phụ tải theo thời gian thực (Real-time load profiling).
  • Chưa xét đến tác động của sóng hài phi tuyến sinh ra từ các bộ biến tần (VFD) điều khiển động cơ máy CNC hiện đại và hệ thống máy tính văn phòng, có thể gây quá nhiệt dây trung tính.
  • Giải pháp bù công suất phản kháng sử dụng tụ bù tĩnh đóng cắt bằng Contactor theo bậc, có thể gây ra hiện tượng quá độ điện áp khi đóng ngắt các cấp tụ.

Hướng phát triển mở rộng

  1. Nâng cấp giải pháp lọc sóng hài chủ động (Active Harmonic Filter - AHF): Tích hợp bộ lọc tích cực tại tủ phân phối tổng để triệt tiêu sóng hài bậc 5, 7, 11 và bảo vệ các thiết bị nhạy cảm.
  2. Ứng dụng hệ thống giám sát năng lượng thông minh (Smart EMS - IoT): Lắp đặt các đồng hồ đa năng Modbus RS-485 kết nối Gateway IoT truyền dữ liệu lên nền tảng đám mây để giám sát phụ tải, cảnh báo sự cố từ xa.
  3. Tích hợp nguồn điện mặt trời mái nhà (Rooftop Solar PV): Tận dụng diện tích mái xưởng $1.600\text{m}^2$ để lắp đặt hệ thống điện mặt trời hòa lưới công suất khoảng $200\text{kWp}$ nhằm tự dùng và cắt giảm công suất đỉnh (Peak Shaving).

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện - Điện công nghiệp: Nắm vững phương pháp luận chuẩn mực thiết kế cung cấp điện từ khâu tính phụ tải, chọn MBA, tính ngắn mạch đến chọn dây dẫn và khí cụ đóng cắt theo tiêu chuẩn IEC.
  • Kỹ sư thiết kế Cơ Điện (M&E Engineers): Sở hữu tài liệu tra cứu thực tế với thông số kỹ thuật chi tiết của các nhà sản xuất hàng đầu (ABB, Mitsubishi, Siemens, LENS) và công thức quy đổi tải phức tạp.
  • Doanh nghiệp / Chủ đầu tư nhà xưởng cơ khí: Nắm bắt được cấu trúc chi phí đầu tư thiết bị, phương án định vị tủ điện tối ưu và bài toán kinh tế hoàn vốn của tụ bù để tối ưu hóa vốn đầu tư (CAPEX) và chi phí vận hành (OPEX).
  • Cán bộ nghiên cứu và giảng viên: Cung cấp mô hình tham chiếu thực nghiệm có đối đối chứng giữa giải tích toán học và mô phỏng trên nền tảng MATLAB/Simulink.

Câu hỏi thường gặp

1. Điều kiện kỹ thuật bắt buộc khi lựa chọn dây dẫn hạ áp đi ngầm trong nhà xưởng là gì?

Dây dẫn hạ thế đi ngầm phải thỏa mãn đồng thời 3 điều kiện:

  • Điều kiện phát nóng dài hạn cho phép có xét đến môi trường lắp đặt: $I_z = I_{cp} \cdot K_1 \cdot K_2 \ge I_{tt}$ (trong đó $K_1$ là hệ số hiệu chỉnh theo nhiệt độ đất, $K_2$ là hệ số hiệu chỉnh theo số lượng cáp cùng rãnh).
  • Điều kiện tổn thất điện áp cho phép: $\Delta U \le \Delta U_{cp}$ (thường lấy $\Delta U_{cp} \le 5%$ cho lưới hạ áp phân phối).
  • Điều kiện ổn định nhiệt khi có ngắn mạch đối với cáp trung/hạ thế theo tiêu chuẩn IEC 60364-5-52.

2. Tại sao phải quy đổi phụ tải 1 pha về 3 pha tương đương khi phụ tải 1 pha vượt quá 15%?

Khi phụ tải 1 pha chiếm tỷ trọng lớn ($>15%$ tổng công suất 3 pha), dòng điện giữa các pha sẽ bị lệch pha nghiêm trọng, gây ra mất cân bằng điện áp, tăng dòng điện trên dây trung tính, gây tổn hao phát nhiệt và làm giảm hiệu suất của máy biến áp. Việc quy đổi $P_{qđ} = 3 \cdot P_{1p(max)}$ giúp việc chọn công suất máy biến áp và dây dẫn pha chịu được dòng điện của pha mang tải nặng nhất, đảm bảo vận hành an toàn tuyệt đối.

3. Phương pháp xác định tâm phụ tải điện có ý nghĩa gì trong việc tiết kiệm điện năng?

Tâm phụ tải điện là điểm có tổng mômen phụ tải $\sum (P_i \cdot l_i)$ đạt giá trị cực tiểu. Khi đặt trạm biến áp hoặc tủ phân phối tổng tại vị trí này, chiều dài truyền tải đến các cụm máy tiêu thụ là ngắn nhất. Do tổn thất điện áp $\Delta U$ và tổn thất công suất $\Delta P = I^2 \cdot R = I^2 \cdot (\rho \cdot l / F)$ tỷ lệ thuận với chiều dài $l$, việc đặt đúng tâm phụ tải giúp giảm tổn thất điện áp, giảm tổn hao nhiệt và tiết kiệm đáng kể khối lượng cáp đồng đầu tư ban đầu.

4. Thiết bị đóng cắt bảo vệ (MCCB) cần thỏa mãn những tiêu chí nào?

MCCB phải đáp ứng đầy đủ 3 tiêu chuẩn chọn lựa:

  • Điện áp định mức: $U_{đm.CB} \ge U_{đm.mạng}$ ($400\text{V} \ge 380\text{V}$).
  • Dòng điện định mức: $I_{tt} \le I_{đm.CB} \le I_z$ (đảm bảo CB không nhảy nhầm khi mang tải định mức nhưng phải ngắt trước khi dây cáp bị quá nhiệt).
  • Khả năng cắt dòng ngắn mạch: $I_{cu.CB} \ge I_N$ (dòng cắt giới hạn của CB phải lớn hơn dòng ngắn mạch tính toán lớn nhất tại điểm lắp đặt).

5. Tại sao cần trang bị hệ thống bù công suất phản kháng cho xưởng cơ khí?

Xưởng cơ khí sử dụng chủ yếu các động cơ không đồng bộ 3 pha (máy tiện, phay, cưa, bào, máy bơm), lò nhiệt điện cảm ứng và biến áp hàn, dẫn đến hệ số công suất tự nhiên rất thấp ($\cos\varphi \approx 0.60$). Lắp đặt tụ bù giúp:

  • Tăng hệ số công suất lên $\cos\varphi \ge 0.92$, tránh bị phạt tiền mua công suất phản kháng theo quy định của Điện lực.
  • Giảm dòng điện chạy trên đường dây và máy biến áp ($I = P / (\sqrt{3} U \cos\varphi)$), từ đó giảm tổn thất công suất ($\Delta P$) và sụt áp ($\Delta U$).
  • Tăng khả năng dự phòng mang tải của máy biến áp $250\text{kVA}$ mà không cần nâng cấp công suất trạm.

Kết luận

Đồ án đã hoàn thành toàn diện việc thiết kế hệ thống cung cấp điện cho nhà xưởng cơ khí quy mô $40\text{m} \times 40\text{m}$ với độ chính xác và tính thực tiễn cao. Bằng việc ứng dụng phương pháp xác định phụ tải tính toán theo công suất trung bình kết hợp hệ số cực đại ($n_{hq}, K_{max}$), kết hợp thuật toán tối ưu hóa tâm phụ tải điện, hệ thống đã đạt được các chỉ tiêu kỹ thuật vượt trội: máy biến áp ABB $250\text{kVA}$ vận hành tại dải tải tối ưu $89.5%$, hệ thống cáp ngầm LENS và khí cụ Mitsubishi đáp ứng tuyệt đối điều kiện phát nóng và khả năng cắt ngắn mạch. Đặc biệt, giải pháp bù công suất phản kháng $110\text{kVAr}$ đã nâng hệ số công suất từ $0.60$ lên $0.93$, giảm $58.4%$ tổn thất điện năng và mang lại thời gian hoàn vốn ấn tượng chỉ trong $7.7$ tháng. Kết quả nghiên cứu là tài liệu tham khảo kỹ thuật giá trị cho sinh viên, kỹ sư M&E và các nhà quản lý công nghiệp trong quá trình thiết kế, thẩm tra và vận hành lưới điện phân phối công nghiệp hiện đại.
