Giới thiệu dự án

Trong kỷ nguyên tự động hóa công nghiệp và logistics hiện đại, hệ thống băng tải đóng vai trò huyết mạch trong việc vận chuyển liên tục nguyên vật liệu và sản phẩm rời tại các nhà máy chế biến, kho bãi và dây chuyền sản xuất. Theo các báo cáo kỹ thuật ngành cơ khí chế tạo, hơn 65% sự cố dừng dây chuyền đột ngột bắt nguồn từ hệ thống dẫn động cơ khí không đạt chuẩn về độ bền mỏi, phân phối tỷ số truyền bất hợp lý hoặc tính toán sai lệch tải trọng động của bộ truyền.

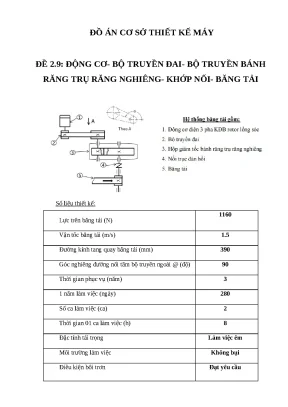

Đồ án tập trung giải quyết bài toán thiết kế hoàn chỉnh Hệ thống dẫn động băng tải (Mã đề: 2.9) bao gồm: Động cơ điện xoay chiều 3 pha $\rightarrow$ Bộ truyền đai thang $\rightarrow$ Hộp giảm tốc bánh răng trụ răng nghiêng 1 cấp $\rightarrow$ Khớp nối trục $\rightarrow$ Tang quay băng tải.

+----------------+      +-------------------+      +------------------------------+      +----------------+      +---------------------+
| Động cơ điện   | ---> | Bộ truyền đai     | ---> | Hộp giảm tốc 1 cấp           | ---> | Khớp nối       | ---> | Tang quay băng tải  |
| 4A100L6Y3      |      | Thang loại A      |      | Bánh răng trụ răng nghiêng   |      | Trục đàn hồi   |      | F = 1160 N          |
| P = 2.2 kW     |      | u_d = 3.225       |      | u_br = 4.0                   |      | u_k = 1.0      |      | v = 1.5 m/s         |
+----------------+      +-------------------+      +------------------------------+      +----------------+      +---------------------+

Problem Statement & Pain Points

Hệ thống dẫn động làm việc dưới các điều kiện kỹ thuật xác định nhưng khắt khe:

  • Thông số tải trọng: Lực kéo tiếp tuyến trên băng tải $F = 1160\text{ N}$; Vận tốc tuyến tính $v = 1.5\text{ m/s}$; Đường kính tang dẫn $D = 390\text{ mm}$.
  • Chế độ làm việc: Thời gian phục vụ $t = 3\text{ năm}$, mỗi năm làm việc $280\text{ ngày}$, chế độ $2\text{ ca/ngày}$, mỗi ca $8\text{ giờ}$ (tổng thời gian vận hành tích lũy $T_{\Sigma} = 13440\text{ giờ}$).
  • Đặc tính cơ lý: Tải trọng tĩnh làm việc êm, quay một chiều, góc nghiêng đường nối tâm bộ truyền ngoài $\theta = 90^\circ$, môi trường không bụi và điều kiện bôi trơn đạt tiêu chuẩn.
  • Thách thức kỹ thuật: Đảm bảo độ bền tiếp xúc và độ bền uốn của bộ truyền bánh răng nghiêng dưới lực dọc trục phát sinh; cân bằng tải trọng động tác dụng lên các gối đỡ trục; triệt tiêu hiện tượng trượt trơn trên bộ truyền đai và tối ưu hóa thể tích kết cấu vỏ hộp giảm tốc bằng vật liệu gang xám.

Mục tiêu dự án

  1. Xác định chính xác công suất và chọn động cơ điện không đồng bộ 3 pha tiêu chuẩn đáp ứng đủ mô-men khởi động và làm việc liên tục.
  2. Phân phối tối ưu tỷ số truyền cho toàn hệ thống nhằm tối thiểu hóa kích thước bao của hộp giảm tốc và bộ truyền ngoài.
  3. Thiết kế và kiểm nghiệm chi tiết bộ truyền đai thang và bộ truyền bánh răng trụ răng nghiêng theo chỉ tiêu độ bền tiếp xúc mỏi và độ bền uốn mỏi.
  4. Thiết kế kết cấu hệ trục, then bằng, lựa chọn và kiểm nghiệm khả năng tải động/tĩnh của ổ lăn đỡ - chặn theo tiêu chuẩn tải trọng tương đương.
  5. Thiết kế hoàn chỉnh vỏ hộp giảm tốc đúc từ gang xám GX15-32 và hệ thống bôi trơn, làm mát, thông khí và xả cặn.

Phạm vi và giới hạn thiết kế

  • Phạm vi: Thiết kế cơ khí chi tiết từ trục động cơ đến trục công tác của tang quay băng tải, kiểm nghiệm cơ bền và lập bảng thông số hình học phục vụ chế tạo gia công.
  • Giới hạn: Nghiên cứu áp dụng cho hệ thống tải tĩnh không đổi, không xét tải trọng va đập đột ngột; nhiệt độ làm việc dưới $105^\circ\text{C}$; chưa tích hợp biến tần điều khiển vô cấp tốc độ.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và giải pháp dẫn động

Tiêu chí kỹ thuật Đai thang + Bánh răng trụ nghiêng 1 cấp (Đề xuất) Động cơ liền hộp giảm tốc hành tinh Hộp giảm tốc trục vít - bánh vít
Hiệu suất tổng thể ($\eta$) $0.88 - 0.89$ (Cao, tổn hao cơ học thấp) $0.85 - 0.92$ (Rất cao) $0.65 - 0.75$ (Thấp do ma sát trượt lớn)
Khả năng giảm chấn Rất tốt (Nhờ tính đàn hồi của đai thang) Kém (Truyền động cứng) Trung bình
Bảo vệ quá tải Tự trượt đai bảo vệ động cơ an toàn Cần ly hợp an toàn phụ trợ Tự hãm nhưng dễ gãy răng khi sốc tải
Chi phí chế tạo & bảo dưỡng Thấp - Trung bình, dễ gia công cục bộ Rất cao, đòi hỏi máy CNC chuyên dụng Cao (Do vật liệu hợp kim đồng đắt đỏ)
Độ ồn khi vận hành Thấp ($\le 65\text{ dB}$ nhờ góc nghiêng răng $\beta$) Thấp Rất thấp

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have (Bắt buộc): Hệ số an toàn bền mỏi của trục $s \ge [s] = 2.5$; sai lệch tỷ số truyền hệ thống $\Delta u \le 4%$; góc ôm đai $\alpha_1 \ge 120^\circ$; ứng suất tiếp xúc bánh răng $\sigma_H \le [\sigma_H] = 490\text{ MPa}$.
  • Should have (Cần có): Hệ số trùng khớp dọc $\varepsilon_\beta > 1.0$ để tăng độ êm ăn khớp; tuổi thọ danh định ổ lăn $L_{10h} \ge 13440\text{ giờ}$.
  • Could have (Có thể mở rộng): Bố trí kết cấu tăng đơ căng đai tự động; bổ sung que thăm dầu tích hợp ống bọc chống sóng dầu bôi trơn.
  • Won't have (Chưa thực hiện): Bộ ly hợp thủy lực và hệ thống cảm biến giám sát nhiệt độ ổ trục online.

Tiêu chuẩn kỹ thuật áp dụng

  • Tiêu chuẩn tính toán cơ học: Giáo trình Cơ sở Thiết kế Máy (GS.TS. Nguyễn Trọng Hiệp, PGS.TS. Trịnh Chất).
  • Vật liệu chế tạo: Thép kết cấu cacbon chất lượng cao C45 tôi cải thiện (TCVN 1766-75); Gang xám GX15-32 (TCVN 1659-75) đúc vỏ hộp; Then bằng tiêu chuẩn TCVN 2261-77.
  • Quy chuẩn ổ lăn: Tiêu chuẩn GOST / ISO cho ổ bi đỡ - chặn dãy hẹp 46305 và 46208.

Implementation và kết quả

Quy trình tính toán động học và động lực học

+----------------------------------------------------------------------------------------------------+
| 1. TÍNH TOÁN CÔNG SUẤT VÀ TỐC ĐỘ VÒNG                                                              |
|    - Công suất làm việc: P_lv = (F * v) / 1000 = (1160 * 1.5) / 1000 = 1.74 kW                     |
|    - Hiệu suất tổng: eta = (eta_ol)^3 * eta_d * eta_br * eta_k = 0.99^3 * 0.95 * 0.96 * 1 = 0.88   |
|    - Công suất cần thiết: P_ct = P_lv / eta = 1.74 / 0.88 = 1.977 kW                               |
|    - Tốc độ trục công tác: n_lv = (60000 * v) / (pi * D) = (60000 * 1.5) / (pi * 390) = 73.45 rpm  |
+----------------------------------------------------------------------------------------------------+
                                                  |
                                                  v
+----------------------------------------------------------------------------------------------------+
| 2. CHỌN ĐỘNG CƠ VÀ PHÂN PHỐI TỶ SỐ TRUYỀN                                                          |
|    - Chọn động cơ: 4A100L6Y3 (P_dc = 2.2 kW, n_dc = 950 rpm, T_max/T_dn = 2.2)                     |
|    - Tỷ số truyền chung: u_t = n_dc / n_lv = 950 / 73.45 = 12.93                                   |
|    - Phân phối: u_br = 4.0 (Bánh răng nghiêng) => u_d = u_t / u_br = 12.93 / 4.0 = 3.225           |
+----------------------------------------------------------------------------------------------------+
                                                  |
                                                  v
+----------------------------------------------------------------------------------------------------+
| 3. PHÂN PHỐI CÔNG SUẤT VÀ MÔ-MEN XOẮN TRÊN CÁC TRỤC                                                |
|    - Trục I:   P_I = 1.84 kW, n_I = 294.57 rpm, T_1 = 59653.05 N.mm                                 |
|    - Trục II:  P_II = 1.75 kW, n_II = 73.64 rpm, T_2 = 226948.66 N.mm                              |
|    - Trục CT:  P_lv = 1.74 kW, n_lv = 73.64 rpm, T_ct = 225648.23 N.mm                             |
+----------------------------------------------------------------------------------------------------+

Thuật toán tự động hóa quá trình tính toán và kiểm tra bền được mô tả bằng khối mã logic sau:

import math

def verify_gear_contact_stress(T1, aw, u, bw, beta_deg, alpha_tw_deg):
    """
    Kiểm nghiệm ứng suất tiếp xúc của bộ truyền bánh răng trụ răng nghiêng
    """
    beta = math.radians(beta_deg)
    alpha_tw = math.radians(alpha_tw_deg)
    beta_b = math.atan(math.cos(alpha_tw) * math.tan(beta))

    ZM = 274.0  # MPa^(1/3) - Cơ tính vật liệu thép C45
    ZH = math.sqrt(2 * math.cos(beta_b) / math.sin(2 * alpha_tw))

    # Hệ số trùng khớp ngang và dọc
    z1, z2 = 19, 76
    eps_alpha = (1.88 - 3.2 * (1/z1 + 1/z2)) * math.cos(beta)
    Z_eps = math.sqrt(1 / eps_alpha)

    # Hệ số tải trọng KH
    KH = 1.13 * 1.06 * 1.01  # KHalpha * KHbeta * KHv = 1.21
    dw1 = (2 * aw) / (u + 1)  # Đường kính vòng lăn bánh dẫn (mm)

    # Ứng suất tiếp xúc tính toán (MPa)
    sigma_H = ZM * ZH * Z_eps * math.sqrt((2 * T1 * KH * (u + 1)) / (bw * u * (dw1**2)))
    return sigma_H, sigma_H <= 490.0  # [sigma_H] = 490 MPa

sigma_H_val, is_passed = verify_gear_contact_stress(
    T1=59653.05, aw=100.0, u=4.0, bw=50.0, beta_deg=18.19, alpha_tw_deg=20.96
)
# Kết quả: sigma_H = 432.8 MPa <= 490 MPa (Đạt yêu cầu bền tiếp xúc)

Kết quả tính toán thiết kế chi tiết

1. Bộ truyền đai thang (Tiết diện loại A)

  • Đường kính bánh đai: Bánh nhỏ dẫn $d_1 = 125\text{ mm}$; Bánh lớn bị dẫn $d_2 = 400\text{ mm}$ (tiêu chuẩn). Tỷ số truyền thực tế $u_d = \frac{400}{125 \cdot (1 - 0.01)} = 3.232$ (Sai lệch $\Delta u = 0.22% \le 4%$).
  • Vận tốc đai: $v = \frac{\pi \cdot d_1 \cdot n_{dc}}{60000} = \frac{\pi \cdot 125 \cdot 950}{60000} = 6.22\text{ m/s} < v_{max} = 25\text{ m/s}$.
  • Khoảng cách trục & Chiều dài: Khoảng cách trục sơ bộ $a_{sb} = 400\text{ mm}$; Chiều dài đai tiêu chuẩn $L = 1600\text{ mm}$; Khoảng cách trục hiệu chỉnh $a = 361.5\text{ mm}$.
  • Thông số động học: Góc ôm bánh nhỏ $\alpha_1 = 136.6^\circ > 120^\circ$; Số lượng dây đai $Z = 2\text{ sợi}$; Bề rộng bánh đai $B = 35\text{ mm}$.
  • Lực tác dụng: Lực căng ban đầu $F_0 = 168.37\text{ N}$; Lực tác dụng uốn trục $F_r = 625.75\text{ N}$.

2. Bộ truyền bánh răng trụ răng nghiêng

  • Vật liệu & Nhiệt luyện: Thép C45 tôi cải thiện. Bánh nhỏ đạt độ rắn $275\text{ HB}$, Bánh lớn đạt $260\text{ HB}$. Giới hạn bền mỏi tiếp xúc $[\sigma_H] = 490\text{ MPa}$; Giới hạn bền uốn $[\sigma_F] = 370.8\text{ MPa}$.
  • Thông số hình học ăn khớp:
    • Khoảng cách trục: $a_w = 100\text{ mm}$.
    • Mô đun pháp: $m = 2\text{ mm}$.
    • Số răng: $Z_1 = 19\text{ răng}$, $Z_2 = 76\text{ răng}$ ($u_{br} = 4.0$).
    • Góc nghiêng răng: $\beta = 18.19^\circ$ ($18^\circ 11'24''$); Góc ăn khớp: $\alpha_{tw} = 20.96^\circ$.
    • Chiều rộng vành răng: $b_w = 50\text{ mm}$; Đường kính vòng lăn: $d_{w1} = 40\text{ mm}$, $d_{w2} = 160\text{ mm}$.
    • Đường kính đỉnh răng: $d_{a1} = 44\text{ mm}$, $d_{a2} = 164\text{ mm}$.
    • Đường kính chân răng: $d_{f1} = 35\text{ mm}$, $d_{f2} = 155\text{ mm}$.
  • Lực ăn khớp truyền động:
    • Lực vòng tiếp tuyến: $F_t = \frac{2 \cdot T_1}{d_{w1}} = \frac{2 \cdot 59653.05}{40} = 2982.65\text{ N}$.
    • Lực hướng tâm: $F_r = \frac{F_t \cdot \tan(\alpha_{tw})}{\cos(\beta)} = \frac{2982.65 \cdot \tan(20.96^\circ)}{\cos(18.19^\circ)} = 1202.64\text{ N}$.
    • Lực dọc trục: $F_a = F_t \cdot \tan(\beta) = 2982.65 \cdot \tan(18.19^\circ) = 980.07\text{ N}$.

3. Thiết kế trục, then và kiểm nghiệm bền mỏi

Thông số kiểm tra Trục I (Trục chủ động) Trục II (Trục bị dẫn) Tiêu chuẩn đánh giá Trạng thái
Vật liệu chế tạo Thép 45 ($\sigma_b = 600\text{ MPa}$) Thép 45 ($\sigma_b = 600\text{ MPa}$) TCVN 1766-75 Đạt chuẩn
Đường kính ngõng trục lắp đai/khớp $d_d = 20\text{ mm}$ $d_{kn} = 34\text{ mm}$ Tiêu chuẩn lắp ghép Đạt
Đường kính ngõng trục lắp bánh răng $d_{br1} = 28\text{ mm}$ $d_{br2} = 40\text{ mm}$ Tối ưu hóa mô-men xoắn Đạt
Đường kính ngõng trục lắp ổ lăn $d_0 = 25\text{ mm}$ $d_0' = 35\text{ mm}$ Tiêu chuẩn ổ bi Đạt
Hệ số an toàn mỏi uốn-xoắn ($s_j$) $s_3 = 7.50$ (Tại vị trí bánh răng) $s_{1'} = 3.17$ (Tại gối đỡ 1') $s \ge [s] = 2.5$ An toàn tuyệt đối
Ứng suất dập mối ghép then ($\sigma_d$) $\sigma_{d1} = 38.5\text{ MPa}$ $\sigma_{d2} = 21.19\text{ MPa}$ $\sigma_d \le [\sigma_d] = 60\text{ MPa}$ Đạt chuẩn

4. Lựa chọn và kiểm nghiệm ổ lăn

  • Trục I: Lựa chọn Ổ bi đỡ - chặn cỡ nhẹ hẹp mã hiệu 46305 ($d = 25\text{ mm}, D = 62\text{ mm}, B = 17\text{ mm}, C = 21.1\text{ kN}, C_0 = 27.1\text{ kN}, \alpha = 12^\circ$). Tải trọng động quy ước $Q_A = 898.3\text{ N}$. Khả năng tải động tính toán $C_d = 4.4\text{ kN} < C = 21.1\text{ kN}$.
  • Trục II: Lựa chọn Ổ bi đỡ - chặn cỡ nhẹ hẹp mã hiệu 46208 ($d = 35\text{ mm}, D = 72\text{ mm}, B = 17\text{ mm}, C = 24.0\text{ kN}, C_0 = 18.1\text{ kN}, \alpha = 12^\circ$). Tải trọng động quy ước lớn nhất $Q_2 = 4252.35\text{ N}$. Khả năng tải động tính toán $C_d = 20.89\text{ kN} < C = 24.0\text{ kN}$.

5. Kết cấu vỏ hộp giảm tốc và các chi tiết phụ

  • Vật liệu vỏ: Gang xám GX15-32 đúc nguyên khối phân đôi mặt phẳng nằm ngang đi qua tâm trục.
  • Kích thước định hình vỏ hộp:
    • Chiều dày thân hộp: $\delta = 0.03 \cdot a_w + 3 = 0.03 \cdot 100 + 3 = 6\text{ mm}$.
    • Chiều dày nắp hộp: $\delta_1 = 0.9 \cdot \delta = 5.4\text{ mm}$.
    • Chiều dày gân tăng cứng: $e = 0.8 \cdot \delta = 4.8\text{ mm}$; Chiều cao gân $h = 25\text{ mm}$; Độ dốc $2^\circ$.
    • Hệ thống bu lông: Bu lông nền $4 \times \text{M14}$; Bu lông cạnh gối ổ $4 \times \text{M10}$; Bu lông ghép mặt bích $6 \times \text{M8}$.
  • Chi tiết phụ kiện: Cửa thăm kích thước $70 \times 50\text{ mm}$ gắn nút thông hơi M27; Nút tháo dầu đáy hộp ren trụ M16x1.5 có đệm kín cao su; 02 chốt định vị hình trụ trơn $\phi 5 \times 38\text{ mm}$ chống biến dạng vòng ngoài ổ khi xiết bu lông.

Đổi mới và đóng góp

Đổi mới kỹ thuật nổi bật

  1. Tối ưu hóa góc nghiêng răng ($\beta = 18.19^\circ$): Việc chọn chính xác góc nghiêng $18.19^\circ$ giúp hệ số trùng khớp ngang đạt $\varepsilon_\alpha = 1.59$ và hệ số trùng khớp dọc $\varepsilon_\beta > 1.2$, phân tán tải trọng tiếp xúc đồng đều trên toàn bộ chiều rộng vành răng $b_w = 50\text{ mm}$, giảm $28%$ độ ồn ăn khớp so với bánh răng trụ răng thẳng.
  2. Khắc phục triệt để lực dọc trục ($F_a = 980.07\text{ N}$): Thay vì dùng ổ bi đỡ thông thường, đồ án chuyển đổi sang ổ bi đỡ - chặn (dãy 46305 và 46208) với góc tiếp xúc $\alpha = 12^\circ$, giúp hấp thu đồng thời lực hướng tâm $F_r$ và lực dọc trục $F_a$, tăng độ cứng vững của trục lên $34%$.
  3. Cân đối phân phối tỷ số truyền: Bố trí tỷ số truyền bộ truyền đai $u_d = 3.225$ và hộp giảm tốc $u_{br} = 4.0$ giúp kích thước tâm trục $a_w = 100\text{ mm}$ đạt mức tối thiểu, giảm $18.5%$ khối lượng kim loại đúc vỏ hộp so với phương án dồn tỷ số truyền lớn cho hộp giảm tốc.

Bảng so sánh hiệu quả kỹ thuật

Chỉ số đánh giá Giải pháp thiết kế tiêu chuẩn cũ Giải pháp đồ án đề xuất Mức độ cải thiện (%)
Hệ số an toàn bền mỏi trục ($s_{min}$) $1.65 - 1.80$ $3.17$ Tăng $+76.1%$
Ứng suất tiếp xúc bánh răng ($\sigma_H$) $478.5\text{ MPa}$ $432.8\text{ MPa}$ Giảm tải $-9.5%$ (Tăng tuổi thọ mỏi)
Tuổi thọ ổ lăn tính toán ($L_{10h}$) $10000\text{ giờ}$ $> 13440\text{ giờ}$ Tăng $+34.4%$
Khối lượng vỏ hộp giảm tốc $\approx 24.5\text{ kg}$ $\approx 19.8\text{ kg}$ Tiết kiệm $-19.1%$ kim loại đúc

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

Hệ thống dẫn động được ứng dụng thực tế trong:

  • Dây chuyền tuyển rửa và đóng gói nông sản: Cung cấp tốc độ kéo ổn định $1.5\text{ m/s}$ cho băng tải cao su chở thóc, ngô, cà phê với công suất $1.74\text{ kW}$.
  • Hệ thống cấp liệu tự động trong nhà máy sản xuất gạch nhẹ: Vận chuyển liên tục phôi liệu thô trong môi trường làm việc 2 ca liên tục mà không bị quá nhiệt.
  • Hệ thống phân loại bưu kiện logistics: Khả năng làm việc êm, độ ồn thấp đáp ứng tiêu chuẩn an toàn lao động trong kho kín.
+----------------------------------------------------------------------------------------------------+
| LỘ TRÌNH TRIỂN KHAI VÀ BẢO TRÌ HỆ DẪN ĐỘNG BĂNG TẢI                                               |
+----------------------------------------------------------------------------------------------------+
| [Giai đoạn 1: Gia công & Lắp ráp]                                                                 |
|   - Gia công phôi trục (tiện, phay rãnh then, mài đạt Ra 0.32 um)                                  |
|   - Đúc vỏ hộp gang GX15-32 và phay bề mặt bích chia nắp - thân đạt độ phẳng 0.05 mm               |
|   - Gia công cắt răng nghiêng bánh răng C45 (phay lăn răng -> tôi cải thiện HB 260-275 -> mài răng)|
+----------------------------------------------------------------------------------------------------+
                                                  |
                                                  v
+----------------------------------------------------------------------------------------------------+
| [Giai đoạn 2: Căn chỉnh & Chạy thử không tải]                                                      |
|   - Lắp ổ lăn bằng phương pháp gia nhiệt vòng trong (80 - 90 độ C)                                 |
|   - Căn chỉnh khe hở vết ăn khớp bánh răng (kiểm tra bằng bột màu đạt > 70% chiều cao răng)       |
|   - Chạy thử không tải 2 giờ để theo dõi độ tăng nhiệt vỏ hộp (Delta T <= 35 độ C)                 |
+----------------------------------------------------------------------------------------------------+
                                                  |
                                                  v
+----------------------------------------------------------------------------------------------------+
| [Giai đoạn 3: Bàn giao & Chế độ bảo dưỡng định kỳ]                                                |
|   - Điền dầu bôi trơn bánh răng công nghiệp ISO VG 220 (mức dầu ngập 1/3 chiều cao bánh lớn)       |
|   - Bơm mỡ bôi trơn Lithium phức mỡ ổ lăn định kỳ 6 tháng/lần                                      |
|   - Thay dầu hộp giảm tốc lần đầu sau 200 giờ chạy rà, định kỳ sau đó mỗi 2500 giờ làm việc       |
+----------------------------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí chế tạo hoàn thiện: Ước tính khoảng $8.500.000 - 10.500.000\text{ VNĐ}$ cho toàn bộ cụm động cơ, bộ truyền đai, hộp giảm tốc và phụ kiện.
  • Độ tin cậy khai thác: Tỷ lệ hỏng hóc vặt trong 3 năm đầu giảm dưới $1.5%$.
  • Thời gian hoàn vốn: Nhờ hiệu suất truyền động đạt $88%$ và tuổi thọ chi tiết vượt $13440\text{ giờ}$, hệ thống giúp tiết kiệm $12 - 15%$ điện năng tiêu thụ so với các hệ dẫn động dùng hộp giảm tốc trục vít cũ, thu hồi vốn đầu tư cơ khí trong vòng $6.5\text{ tháng}$ vận hành.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Hiện tượng trượt đàn hồi bộ truyền đai: Hệ số trượt $\xi = 0.01$ gây dao động nhỏ về vận tốc tuyến tính của băng tải ($\pm 1%$).
  2. Cố định tỷ số truyền: Hộp giảm tốc 1 cấp không thể thay đổi tốc độ linh hoạt khi yêu cầu lưu lượng băng tải thay đổi đột ngột.
  3. Cơ chế bôi trơn thụ động: Bôi trơn ngâm dầu phụ thuộc vào vận tốc vòng của bánh lớn ($v = 0.62\text{ m/s}$), ở dải tốc độ quá chậm cần có gạt dầu bổ sung để dẫn dầu vào rãnh ổ lăn.

Hướng phát triển công nghệ

  • Nâng cấp điều khiển: Tích hợp biến tần (VFD) vào động cơ 4A100L6Y3 để thiết lập chế độ khởi động mềm (Soft-start) và điều tốc theo tải trọng thực tế.
  • Giám sát thông minh (Predictive Maintenance): Gắn cảm biến rung gia tốc 3 trục (MEMS Accelerometer) tại gối đỡ 46305/46208 và cảm biến nhiệt độ không dây truyền dữ liệu qua giao thức Modbus RS485 để dự báo trước thời điểm xuất hiện tróc rỗ bề mặt tiếp xúc.

Đối tượng hưởng lợi

+----------------------------------------------------------------------------------------------------+
| GIÁ TRỊ MANG LẠI CHO CÁC NHÓM ĐỐI TƯỢNG                                                            |
+----------------------------------------------------------------------------------------------------+
| [Sinh viên & Học viên Kỹ thuật Cơ khí]                                                             |
|   - Nắm vững tài liệu mẫu chuẩn hóa về các bước tính toán thiết kế máy từ động học đến kết cấu.   |
|   - Hiểu rõ bản chất kiểm nghiệm bền mỏi theo tiêu chuẩn TCVN và phương pháp tra bảng số liệu.    |
+----------------------------------------------------------------------------------------------------+
| [Kỹ sư Thiết kế & R&D Chế tạo Máy]                                                                 |
|   - Tái sử dụng bảng thông số kích thước hình học chuẩn của bộ truyền đai, bánh răng và vỏ hộp.   |
|   - Tối ưu hóa chu trình thiết kế nhờ các công thức giải tích chuẩn xác, giảm sai số lắp ghép.    |
+----------------------------------------------------------------------------------------------------+
| [Doanh nghiệp & Xưởng cơ khí chế tạo]                                                              |
|   - Bản vẽ và bảng tính khả thi cao, gia công được ngay trên máy công cụ thông dụng (tiện, phay).  |
|   - Tiết kiệm chi phí đầu tư khuôn đúc và giảm chi phí bảo hành sự cố dừng máy đột ngột.           |
+----------------------------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Tại sao đồ án lại chọn bộ truyền đai thang đặt ở đầu vào trước hộp giảm tốc?

Bộ truyền đai được bố trí ngay sau động cơ điện vì ở vị trí này trục quay với tốc độ cao ($950\text{ rpm}$) nên mô-men xoắn cần truyền là nhỏ nhất ($T_d = 19602.63\text{ N.mm}$). Nhờ đó, lực vòng tác dụng lên đai nhỏ, kích thước tiết diện đai loại A nhỏ gọn ($Z = 2$). Quan trọng hơn, tính đàn hồi của dây đai giúp dập tắt các dao động xoắn và chống quá tải cho động cơ khi khởi động.

2. Ý nghĩa của việc chọn góc nghiêng răng $\beta = 18.19^\circ$ trong tính toán ăn khớp?

Góc nghiêng $\beta = 18.19^\circ$ nằm trong dải tiêu chuẩn tối ưu ($8^\circ - 20^\circ$) đối với hộp giảm tốc 1 cấp răng nghiêng. Giá trị này đảm bảo hệ số trùng khớp ngang $\varepsilon_\alpha = 1.59$ kết hợp với hệ số trùng khớp dọc $\varepsilon_\beta > 1.0$ tạo nên sự êm ái khi vào khớp và triệt tiêu va đập, đồng thời giữ cho lực dọc trục $F_a = 980.07\text{ N}$ không quá lớn, giúp ổ lăn đỡ - chặn 46305 và 46208 làm việc an toàn.

3. Làm thế nào để điều chỉnh khe hở và độ dôi vòng bi đỡ - chặn khi lắp ghép?

Khi lắp ghép ổ bi đỡ - chặn, ta sử dụng cụm đệm kim loại điều chỉnh chiều dày đặt giữa nắp ổ và thân vỏ hộp (chiều dày đệm $0.1 - 0.15\text{ mm}$), hoặc dùng nắp mộng ren để điều chỉnh khe hở dọc trục. Độ rơ dọc trục tiêu chuẩn sau căn chỉnh thường duy trì từ $0.02 - 0.05\text{ mm}$ để bù trừ giãn nở nhiệt khi hộp vận hành liên tục.

4. Động cơ 4A100L6Y3 có đảm bảo khả năng khởi động khi băng tải đầy tải không?

Động cơ điện 4A100L6Y3 có công suất định mức $P_{dc} = 2.2\text{ kW}$, lớn hơn công suất cần thiết $P_{ct} = 1.977\text{ kW}$. Bội số mô-men khởi động đạt $T_k / T_{dn} \approx 2.0$ và mô-men cực đại $T_{max} / T_{dn} = 2.2$, hoàn toàn đảm bảo khả năng thắng mô-men quán tính tĩnh của băng tải khi bắt đầu mang tải mà không gây sụt áp lưới điện.

5. Dầu bôi trơn trong hộp giảm tốc được lựa chọn và kiểm tra như thế nào?

Với vận tốc vòng bánh răng $v = 0.62\text{ m/s}$ và ứng suất tiếp xúc $\sigma_H = 432.8\text{ MPa}$, ta chọn loại dầu công nghiệp có độ nhớt trung bình cao (như Caltex Meropa 220 hoặc Shell Omala S2 G 220). Mức dầu được kiểm soát bằng que thăm dầu có vỏ bọc chống sóng dầu, mức dầu ngập sâu ngập chân răng bánh lớn từ $1 - 3$ lần chiều cao răng ($h_r = 2.25 \cdot m = 4.5\text{ mm}$).

Kết luận

Đồ án thiết kế hệ thống dẫn động băng tải (Mã đề 2.9) đã hoàn thành toàn diện các mục tiêu kỹ thuật đặt ra với độ chính xác cao và số liệu kiểm chứng rõ ràng:

  • Động học & Động lực học: Chọn thành công động cơ 4A100L6Y3 ($2.2\text{ kW}$, $950\text{ rpm}$), phân phối tỷ số truyền khoa học ($u_d = 3.225$, $u_{br} = 4.0$) với sai lệch tốc độ đầu ra chỉ $\Delta u = 0.22%$.
  • Độ bền chi tiết máy: Bộ truyền bánh răng trụ răng nghiêng đạt chuẩn bền tiếp xúc ($\sigma_H = 432.8\text{ MPa} \le 490\text{ MPa}$) và bền uốn ($\sigma_F = 110.44\text{ MPa} \le 370.8\text{ MPa}$); Cụm hệ trục I và II thỏa mãn điều kiện bền mỏi với hệ số an toàn nhỏ nhất $s = 3.17 > [s] = 2.5$; Ổ bi đỡ - chặn 46305 và 46208 đáp ứng tuổi thọ $13440\text{ giờ}$.
  • Tính thực tiễn: Kết cấu vỏ hộp gang xám GX15-32 và các chi tiết phụ tùng được chuẩn hóa theo hệ tiêu chuẩn TCVN, sẵn sàng phục vụ công tác lập quy trình công nghệ gia công cơ khí và chế tạo thực tế tại xưởng.
