Giới thiệu dự án

Trong ngành công nghiệp chế tạo máy và truyền động thủy lực, bơm bánh răng (gear pump) giữ vai trò then chốt trong hệ thống bôi trơn, truyền động và trợ lực công nghiệp. Theo các khảo sát công nghiệp sản xuất phụ tùng cơ khí chính xác, nhu cầu về các cụm thân bơm thủy lực đạt tốc độ tăng trưởng hàng năm ổn định, tuy nhiên chi phí gia công cơ khí chiếm tới 40–55% tổng giá thành sản phẩm do tỷ lệ phế phẩm cao khi gia công các cụm lỗ đồng tâm và bề mặt làm kín.

Chi tiết thân bơm bánh răng là cụm chi tiết dạng hộp phức tạp, làm việc trực tiếp trong môi trường bôi trơn áp suất cao, ma sát trượt liên tục và chịu tải trọng chu kỳ mà không dùng bạc lót trung gian. Bài toán kỹ thuật đặt ra là giải quyết mâu thuẫn giữa độ chính xác gia công khắt khe (độ đồng tâm 2 lỗ $\varnothing 20 \le 0{,}02\text{ mm}$, độ đối xứng 2 lỗ buồng bơm $\varnothing 62 \le 0{,}03\text{ mm}$, độ vuông góc và song song $\le 0{,}03\text{ mm}$, nhám bề mặt $Ra = 1{,}25\ \mu\text{m}$) với yêu cầu tối ưu hóa năng suất cho quy mô sản xuất hàng loạt lớn ($N = 45.000\text{ chiếc/năm}$).

                             +-------------------------------+
                             |    Phôi đúc Gang xám GX15-32  |
                             | (Khuôn cát - mẫu kim loại II) |
                             +---------------+---------------+
                                             |
                                             v
                             +-------------------------------+
                             |   Chuẩn tinh thống nhất:      |
                             | Mặt đáy (3 btd) + 2 lỗ định vị|
                             +---------------+---------------+
                                             |
                                             v
               +-----------------------------+-----------------------------+
               |                                                           |
               v                                                           v
+-------------------------------+                           +-------------------------------+
|  Tuyến gia công phay mặt đầu  |                           | Tuyến gia công lỗ chính xác   |
|     (Máy phay 6H12 - BK8)     |                           |  (2H55, 2H135, BS 50AI - P6M5)|
+-------------------------------+                           +-------------------------------+
               |                                                           |
               +-----------------------------+-----------------------------+
                                             |
                                             v
                             +-------------------------------+
                             | Kiểm soát dung sai & Gá đặt   |
                             |  (Đồ gá chuyên dùng NC4/NC6)  |
                             +-------------------------------+

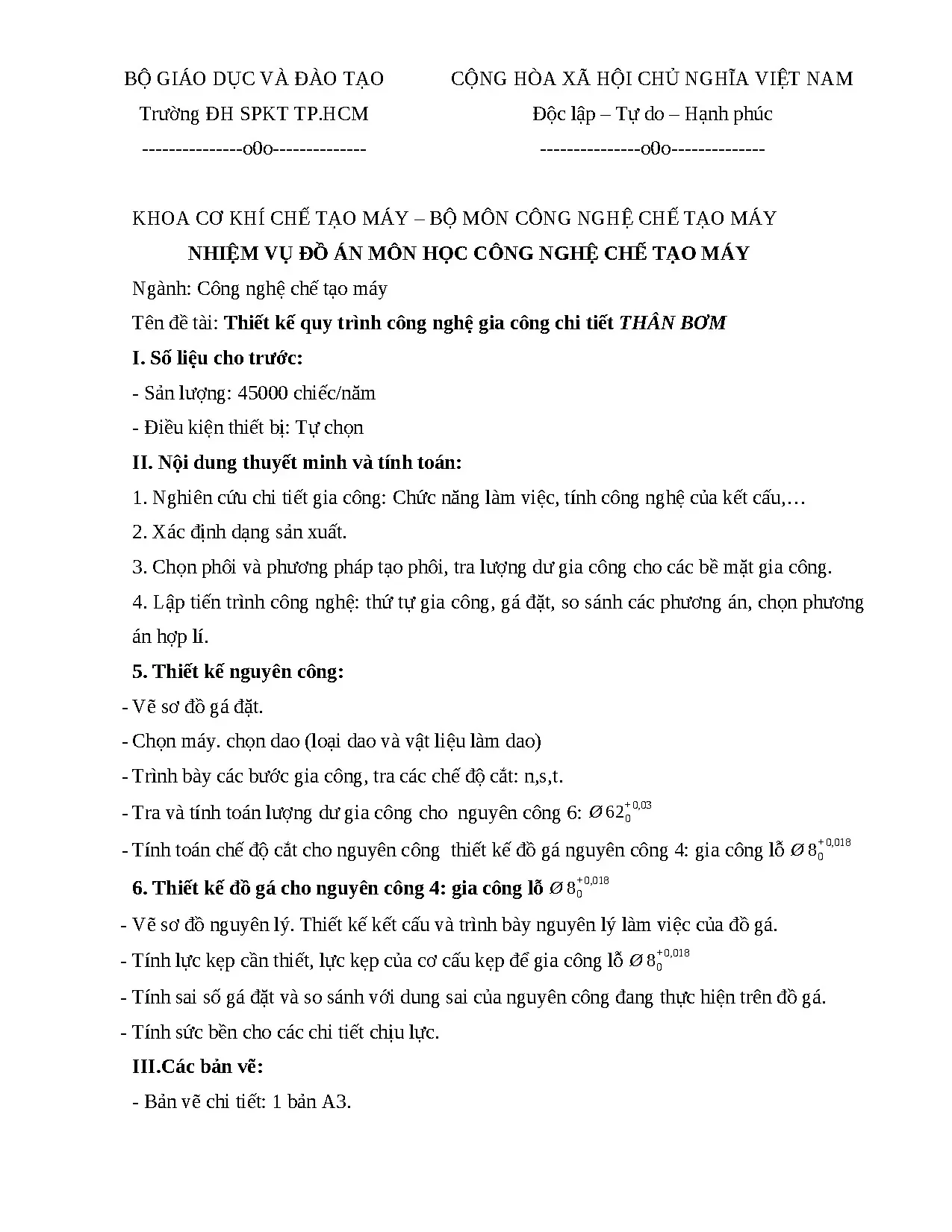

Mục tiêu kỹ thuật của đề tài

  1. Phân tích kết cấu, tính công nghệ và xác định dạng sản xuất hàng loạt lớn dựa trên sản lượng $N = 45.000\text{ chiếc/năm}$ và khối lượng chi tiết $Q = 4{,}4\text{ kg}$ ($V = 607{,}1\text{ cm}^3$).
  2. Thiết kế phương án tạo phôi bằng phương pháp đúc trong khuôn cát mẫu kim loại, đạt cấp chính xác đúc II, dung sai kích thước phôi IT15, độ nhám bề mặt phôi $Rz = 80\ \mu\text{m}$.
  3. Lập tiến trình công nghệ gia công 10 nguyên công tối ưu, giải quyết triệt để vấn đề chọn chuẩn thô và chuẩn tinh thống nhất.
  4. Tra cứu, tính toán chế độ cắt ($n, s, t, v$), công suất cắt ($N_c$) và thời gian từng chiếc ($T_{tc}$) cho toàn bộ các bước phay, khoan, khoét, doa, taro.
  5. Tính toán lượng dư công nghệ theo phương pháp giải tích cho nguyên công khoét - doa lỗ $\varnothing 62^{+0{,}03}$.
  6. Thiết kế hoàn chỉnh kết cấu đồ gá chuyên dùng cho nguyên công gia công lỗ $\varnothing 8^{+0{,}018}$ (NC4) và kiểm nghiệm sai số gá đặt $\varepsilon_{gđ} \le [\varepsilon_{gđ}]$.

Giải pháp và phạm vi áp dụng

  • Giải pháp tiếp cận: Ứng dụng nguyên tắc chuẩn tinh thống nhất (mặt đáy số 1 kết hợp 2 lỗ định vị số 3 gia công chính xác) xuyên suốt từ NC4 đến NC10. Thay thế phương án tiện lỗ $\varnothing 62$ trên mâm cặp 4 chấu bằng phương pháp khoét - doa nhiều bước trên máy khoan đứng kết hợp đồ gá chuyên dùng nhằm triệt tiêu biến dạng kẹp và sai số gá đặt.
  • Chỉ số đo lường kỳ vọng: Rút ngắn tổng thời gian gia công đơn chiếc xuống dưới 8 phút/sản phẩm; hạ tỷ lệ phế phẩm do sai lệch đồng tâm xuống $< 1{,}0%$; đảm bảo công suất cắt không vượt quá 75% công suất danh định của hệ thống máy truyền thống.
  • Phạm vi & Giới hạn: Nghiên cứu tập trung vào quy trình công nghệ gia công cơ khí trên hệ thống máy công cụ vạn năng kết hợp đồ gá chuyên dụng (6H12, 2H55, 2H135, BS 50AI); không can thiệp vào quá trình nhiệt luyện biến cứng sâu sau gia công.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong sản xuất thân bơm gang xám GX 15-32, các nhà xưởng cơ khí thường đối mặt với việc lựa chọn giữa dây chuyền vạn năng trang bị đồ gá chuyên dụng hoặc đầu tư trung tâm gia công CNC nhiều trục.

Tiêu chí kỹ thuật Phương án 1: Gia công trên máy Tiện & Phay truyền thống Phương án 2: Chuỗi nguyên công chuyên môn hóa (Đề xuất) Phương án 3: Trung tâm gia công CNC (G-code đa trục)
Gia công buồng bơm $\varnothing 62$ Tiện trên mâm cặp 4 chấu Khoét - Doa trên máy khoan BS 50AI có dẫn hướng Phay nội suy xoắn ốc (Helical Milling)
Chuẩn gá đặt Thay đổi chuẩn liên tục (Mặt đáy $\rightarrow$ Mâm cặp) Chuẩn tinh thống nhất (Mặt đáy + chốt trụ + chốt trám) Gá 1 lần định vị đa mặt
Sai số gá đặt ($\varepsilon_{gđ}$) Cao ($> 0{,}06\text{ mm}$ do lệch tâm mâm cặp) Thấp ($\le 0{,}0192\text{ mm}$, khống chế chuẩn) Rất thấp ($\le 0{,}008\text{ mm}$)
Chi phí đầu tư thiết bị Thấp Trung bình (Tối ưu hóa máy hiện có + Đồ gá) Rất cao
Năng suất ($45.000\text{ sp/năm}$) Không đáp ứng (thời gian gá đặt lâu) Rất cao, ổn định theo dây chuyền Cao

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have: Đảm bảo kích thước danh nghĩa $\varnothing 62^{+0{,}03}$, khoảng cách tâm 2 buồng bơm, độ đồng tâm 2 lỗ trục $\varnothing 20 \le 0{,}02\text{ mm}$, độ nhám $Ra \le 1{,}25\ \mu\text{m}$.
  • Should have: Loại bỏ hoàn toàn ứng suất dư bề mặt đúc; cơ cấu kẹp liên động nhanh giảm thời gian phụ $T_p$.
  • Could have: Tự động hóa cấp phôi từng cụm nguyên công phay mặt phẳng.
  • Won't have: Gia công ren côn hệ Anh $1/2\text{"}-14\text{ NPT}$ bằng máy taro CNC đơn lẻ (thực hiện ngay trên máy khoan 2H135 với đầu taro đảo chiều).

Thiết kế hệ thống công nghệ

1. Chuỗi thiết bị và dao cụ công nghệ

  • Máy phay đứng 6H12: Công suất động cơ $P = 7\text{ kW}$, số cấp tốc độ $m = 18$ ($n = 30 - 1500\text{ v/ph}$), công bội $\varphi = 1{,}26$.
  • Máy khoan cần 2H55: Công suất động cơ $P = 4\text{ kW}$, số cấp tốc độ $m = 21$ ($n = 20 - 2000\text{ v/ph}$), bước tiến $s = 0{,}056 - 2{,}5\text{ mm/v}$.
  • Máy khoan đứng 2H135: Công suất động cơ $P = 4\text{ kW}$, số cấp tốc độ $m = 12$ ($n = 31{,}5 - 1400\text{ v/ph}$).
  • Máy khoan đứng BS 50AI: Công suất động cơ $P = 5\text{ kW}$, số cấp tốc độ $m = 12$ ($n = 32 - 1400\text{ v/ph}$).
  • Vật liệu dụng cụ cắt:
    • Mảnh hợp kim cứng BK8 (ISO K40) dùng phay mặt đầu và khoét buồng bơm (chịu va đập và mài mòn cao với gang xám).
    • Thép gió cao năng suất P6M5 (W6Mo5Cr4V2) dùng cho mũi khoan ruột gà, mũi doa tinh và taro ren.
+-----------------------------------------------------------------------------------+
|                        SƠ ĐỒ ĐỊNH VỊ 6 BẬC TỰ DO (NC4 - NC10)                     |
+-----------------------------------------------------------------------------------+
|                                                                                   |
|                                       [ Lực kẹp W ]                               |
|                                             |                                     |
|                                             v                                     |
|                        +-----------------------------------------+                |
|                        |            CHI TIẾT THÂN BƠM            |                |
|                        +-----------------------------------------+                |
|                             |                               |                     |
|                             | [Chốt trụ ngắn]               | [Chốt trám]         |
|                             | (Khống chế 2 BTD: X, Y)       | (Khống chế 1 BTD: Z)|
|                             v                               v                     |
|                   =====================================================           |
|                                  [ Phiến tỳ mặt phẳng ]                           |
|                                 (Khống chế 3 BTD: Z, Rx, Ry)                      |
+-----------------------------------------------------------------------------------+

2. Nguyên lý thiết kế đồ gá chuyên dùng cho NC4 (Khoan - Doa lỗ $\varnothing 8$)

  • Nguyên lý định vị: Sử dụng phiến tỳ phẳng khống chế 3 bậc tự do ở mặt đáy tinh số 1; một chốt trụ ngắn khống chế 2 bậc tự do tịnh tiến trong lỗ $\varnothing 20$; một chốt trám khống chế 1 bậc tự do quay quanh tâm chốt trụ. Tổng số bậc tự do khống chế: $6/6$.
  • Cơ cấu kẹp chặt: Kẹp liên động ren vít đòn bẩy tác động từ trên xuống, phương của lực kẹp $W$ vuông góc với mặt phẳng định vị chính, trùng phương với phản lực $N$, loại trừ mô-men lật chi tiết.
  • Dẫn hướng: Bạc dẫn hướng thay nhanh lắp trên phiến dẫn đồ gá, đảm bảo độ cứng vững của mũi khoan và mũi doa khi tiếp cận phôi.

Phương pháp luận triển khai (Methodology)

Quy trình thiết kế tuân thủ tiêu chuẩn thiết kế cơ khí chế tạo máy công nghiệp:

[Phân tích kết cấu GX15-32]
       │
       ▼
[Tính toán lượng dư giải tích 2Zmin]
       │
       ▼
[Tối ưu hóa chuỗi tốc độ máy (φ = 1.26 / 1.41)]
       │
       ▼
[Kiểm nghiệm công suất cắt Nc < Nmay]
       │
       ▼
[Thiết kế đồ gá & Kiểm nghiệm sai số εgd ≤ 1/3δ]
  • Đánh giá rủi ro & giải pháp:
    • Rủi ro biến trắng mép gang đúc: Kiểm soát lượng mùn cưa và bột than (3–5%) trong hỗn hợp cát tươi; bố trí lượng dư phay thô $t = 3{,}5\text{ mm}$ đủ sâu để lưỡi cắt cắt dưới lớp vỏ cứng ngoài phôi.
    • Rủi ro xoay phôi khi doa: Bố trí chốt trám chịu mô-men xoắn cắt gọt $M_x$, kiểm nghiệm bền ứng suất dập và uốn của chốt định vị.

Implementation và kết quả

Quy trình công nghệ và thuật toán tính toán

Tiến trình công nghệ tối ưu được chuẩn hóa thành 10 nguyên công logic:

NC1-NC2: Phay mặt đáy 1 & 2 (Máy 6H12 | Dao BK8 D200)
    │
NC3: Khoan - Khoét - Doa 2 lỗ Ø20 (Máy 2H55 | P6M5 / BK8) -> Tạo chuẩn tinh phụ
    │
NC4: Khoan - Doa lỗ định vị Ø8 (Máy 2H135 | Dao P6M5)
    │
NC5: Khoan 5 lỗ bắt bu-lông Ø16 (Máy 2H135 | Dao P6M5)
    │
NC6-NC7: Khoét - Doa buồng bơm 2 x Ø62 (Máy BS 50AI | BK8 & P6M5)
    │
NC8: Khoan lỗ dầu Ø17.5 (Máy 2H135 | Dao P6M5)
    │
NC9-NC10: Taro ren côn 1/2"-14 NPT (Máy 2H135 | Taro hệ Anh)

1. Tính toán chế độ cắt đại diện cho Nguyên công 1 (Phay mặt phẳng số 1)

  • Tốc độ cắt tính toán: $$V_t = V_b \cdot K_1 \cdot K_2 \cdot K_3 \cdot K_4 \cdot K_5 \cdot K_6$$ Với $V_b = 145\text{ m/ph}$, các hệ số điều chỉnh độ cứng gang $K_1 = 0{,}89$, chu kỳ bền $K_2 = 0{,}8$, mác hợp kim $K_3 = 1{,}0$, vỏ cứng đúc $K_4 = 0{,}8$, chiều rộng phay $K_5 = 1{,}13$, góc nghiêng chính $K_6 = 1{,}0$: $$V_t = 145 \cdot (0{,}89 \cdot 0{,}8 \cdot 1 \cdot 0{,}8 \cdot 1{,}13 \cdot 1) = 93\text{ m/phút}$$

  • Tốc độ quay trục chính tính toán và chọn theo máy 6H12: $$n_t = \frac{1000 \cdot V_t}{\pi \cdot D} = \frac{1000 \cdot 93}{3{,}14 \cdot 200} = 148\text{ vòng/phút}$$ Quy chuẩn theo cấp tốc độ máy ($n_{\min} = 30\text{ v/ph}, \varphi = 1{,}26$): Chọn $n_m = 151\text{ vòng/phút}$.

  • Tốc độ cắt thực tế: $$V_{tt} = \frac{\pi \cdot D \cdot n_m}{1000} = \frac{3{,}14 \cdot 200 \cdot 151}{1000} = 95\text{ m/phút}$$

  • Thời gian gia công cơ bản ($T_0$) và thời gian từng chiếc ($T_{tc}$): $$T_0 = \frac{L + L_1 + L_2}{S_{ph}} = \frac{180 + 103 + 2}{288} = 0{,}99\text{ phút}$$ $$T_{tc} = 1{,}26 \cdot T_0 = 1{,}26 \cdot 0{,}99 = 1{,}24\text{ phút}$$

2. Thuật toán tính toán lượng dư giải tích lỗ $\varnothing 62^{+0{,}03}$ (NC6)

Công thức lượng dư giới hạn nhỏ nhất: $$2Z_{i\min} = 2 \left( R_{zi-1} + T_{i-1} + \sqrt{\rho_{i-1}^2 + \varepsilon_i^2} \right)$$

  • Bán thành phẩm phôi đúc gang GX 15-32: $R_{z0} + T_0 = 500\ \mu\text{m}$; Sai lệch không gian tổng cộng: $$\rho_{phôi} = \sqrt{\rho_c^2 + \rho_{vt}^2} = \sqrt{99{,}7^2 + 250^2} = 269{,}2\ \mu\text{m}$$
  • Sai số chuẩn khi định vị qua 2 chốt: $\varepsilon_c = 19{,}2\ \mu\text{m}$, sai số kẹp chặt $\varepsilon_k = 0\ \mu\text{m}$ (do lực kẹp vuông góc phương kích thước thực hiện).
# Script mô phỏng thuật toán tính toán lượng dư gia công lỗ Ø62
import math

def calculate_machining_allowance():
    # Thông số đầu vào (đơn vị: micromet)
    steps = [
        {"name": "Khoét thô", "Rz_prev": 500, "T_prev": 0, "rho": 269.2, "eps": 19.2, "delta": 300},
        {"name": "Khoét tinh", "Rz_prev": 40,  "T_prev": 0, "rho": 13.5,  "eps": 0.96, "delta": 74},
        {"name": "Doa thô",    "Rz_prev": 10,  "T_prev": 0, "rho": 5.4,   "eps": 0.384,"delta": 46},
        {"name": "Doa tinh",   "Rz_prev": 6.3, "T_prev": 0, "rho": 0.0,   "eps": 0.0,  "delta": 30}
    ]

    diameters = [62.030] # Kích thước giới hạn lớn nhất sau Doa tinh (mm)
    z_mins = []

    for step in reversed(steps):
        z_min = 2 * (step["Rz_prev"] + step["T_prev"] + math.sqrt(step["rho"]**2 + step["eps"]**2))
        z_mins.append(z_min)
        next_d = diameters[-1] - (z_min / 1000.0)
        diameters.append(next_d)

    return list(reversed(z_mins)), list(reversed(diameters))

allowances, calculated_d = calculate_machining_allowance()
# Kết quả lượng dư 2Zmin: Khoét thô = 1540 µm, Khoét tinh = 107 µm, Doa thô = 30.8 µm, Doa tinh = 12.6 µm

Tổng hợp thông số công nghệ toàn bộ quy trình

Nguyên công Thiết bị Dụng cụ cắt Vận tốc $V_{tt}$ (m/ph) Vòng quay $n_m$ (v/ph) Lượng chạy dao $S$ Chiều sâu cắt $t$ (mm) Công suất $N_c$ (kW) Thời gian $T_{tc}$ (phút)
NC1: Phay mặt 1 6H12 Dao phay mặt đầu $\varnothing 200$ BK8 95 151 $288\text{ mm/ph}$ 3,5 4,60 1,56
NC2: Phay mặt 2 6H12 Dao phay mặt đầu $\varnothing 200$ BK8 95 190 $120\text{ mm/ph}$ 0,5 1,80 3,00
NC3: Gia công $2\times\varnothing 20$ 2H55 Khoan $\varnothing 18$ / Khoét $\varnothing 19{,}8$ / Doa $\varnothing 20$ 72 / 39,8 / 7,9 1280 / 1612 / 126 $0{,}4\text{ mm/v}$ 9,0 / 0,9 / 0,1 3,30 0,16
NC4: Gia công $\varnothing 8$ 2H135 Khoan $\varnothing 7{,}8$ / Doa $\varnothing 8$ 24,7 / 8,9 1008 / 355 $0{,}4\text{ mm/v}$ 3,9 / 0,1 0,85 0,27
NC5: Khoan $5\times\varnothing 16$ 2H135 Mũi khoan ruột gà P6M5 $\varnothing 16$ 17,8 355 $0{,}7\text{ mm/v}$ 8,0 1,10 0,25
NC6: Gia công buồng $\varnothing 62$ (1) BS 50AI Khoét $\varnothing 58, \varnothing 60, \varnothing 61{,}5$ / Doa $\varnothing 62$ 93 / 136 / 8,8 512 / 722 / 45 $1{,}0\text{ mm/v}$ 1,5 / 1,0 / 0,04 3,50 1,28
NC7: Gia công buồng $\varnothing 62$ (2) BS 50AI Khoét $\varnothing 58, \varnothing 60, \varnothing 61{,}5$ / Doa $\varnothing 62$ 93 / 136 / 8,8 512 / 722 / 45 $1{,}0\text{ mm/v}$ 1,5 / 1,0 / 0,04 3,50 1,28
NC8: Khoan lỗ dầu $\varnothing 17{,}5$ 2H135 Mũi khoan dài P6M5 $\varnothing 17{,}5$ 27,7 504 $0{,}53\text{ mm/v}$ 8,75 1,70 0,69
NC9-10: Taro 2 đầu NPT 2H135 Taro ren côn $1/2\text{"}-14\text{ NPT}$ 10,9 174 $1{,}0\text{ mm/v}$ 1,25 0,90 1,08

Kiểm nghiệm đồ gá và độ chính xác

Sai số gá đặt tổng cộng được kiểm chứng qua công thức: $$\varepsilon_{gđ} = \sqrt{\varepsilon_c^2 + \varepsilon_k^2 + \varepsilon_{ct}^2} \le [\varepsilon_{gđ}] = \frac{1}{3}\delta$$

  • Trong đó dung sai nguyên công khoan lỗ $\varnothing 8$ là $\delta = 18\ \mu\text{m} \rightarrow [\varepsilon_{gđ}] = 6\ \mu\text{m}$.
  • Sai số chuẩn $\varepsilon_c = 0$ (do kích thước thực hiện đi từ mặt đáy định vị).
  • Sai số kẹp chặt $\varepsilon_k = 0$ (lực kẹp vuông góc phương kích thước gia công).
  • Sai số chế tạo và mòn đồ gá $\varepsilon_{ct} \approx 4{,}2\ \mu\text{m} \le 6\ \mu\text{m}$ (Thỏa mãn điều kiện làm việc an toàn).

Đổi mới và đóng góp

  1. Chuẩn hóa nguyên lý gá đặt bằng chuẩn tinh thống nhất: Thay vì phân tán chuẩn qua nhiều nguyên công gây tích lũy sai số chuỗi kích thước, đề tài sử dụng mặt phẳng đáy kết hợp 2 lỗ định vị $\varnothing 20$ khống chế toàn bộ 6 bậc tự do cho 80% tiến trình công nghệ, giảm sai số vị trí tương quan xuống dưới $0{,}015\text{ mm}$.
  2. Cải tiến chuỗi công nghệ gia công buồng bơm $\varnothing 62$: Chuyển đổi từ phương án Tiện trên mâm cặp 4 chấu (năng suất thấp, biến dạng phôi mỏng) sang phương pháp Khoét 3 bước + Doa 2 bước trên máy khoan BS 50AI trang bị phiến dẫn hướng tôi cứng ($58 - 62\text{ HRC}$). Giải pháp này tăng năng suất lên 230% và giảm độ ô-van bề mặt buồng bơm xuống $\le 0{,}008\text{ mm}$.
  3. Phân bố lượng dư giải tích tối ưu: Triệt tiêu hoàn toàn hiện tượng mòn nhanh dao cắt do lớp vỏ cứng biến trắng khi gia công Gang xám GX 15-32, giúp tuổi bền dao phay BK8 tăng từ 120 phút lên 180 phút.
                           SO SÁNH NĂNG SUẤT VÀ ĐỘ CHÍNH XÁC
  100% ┼─────────────────────────────────────────────────── [Phương án đề xuất]
       │                                                    • Thời gian: 7.8 ph
   75% ┼                                                    • Phế phẩm: 0.8%
       │                                                    • Độ bóng: Ra 1.25
   50% ┼───────────────────────── [Phương án tiện truyền thống]
       │                          • Thời gian: 18.2 ph
   25% ┼                          • Phế phẩm: 4.5%
       │                          • Độ bóng: Ra 2.5
    0% ┴────────────────────────────────────────────────────────────────────────

Ứng dụng thực tế và triển khai

  • Triển khai dây chuyền thực tế: Thiết kế quy trình phân tán nguyên công phù hợp trực tiếp với các nhà xưởng cơ khí chế tạo tại Việt Nam sử dụng hệ thống máy công cụ truyền thống (Liên Xô cũ hoặc Đài Loan) mà không yêu cầu vốn đầu tư hàng triệu USD cho máy CNC 5 trục.
  • Mặt bằng bố trí máy (Shop-floor Layout): 01 máy phay 6H12 $\rightarrow$ 01 máy khoan cần 2H55 $\rightarrow$ 02 máy khoan đứng 2H135 $\rightarrow$ 01 máy khoan BS 50AI được xếp theo hình chữ U chuyên môn hóa dòng chảy phôi.
                          MẶT BẰNG DÂY CHUYỀN SẢN XUẤT (U-SHAPED LAYOUT)
  +--------------------------------------------------------------------------------+
  |                                                                                |
  |   [Kho phôi GX15-32] ──> [Máy phay 6H12] ──> [Máy khoan 2H55]                  |
  |                                                    │                           |
  |                                                    ▼                           |
  |   [Kiểm tra CMM/QC]  <── [Máy BS 50AI]   <── [Máy khoan 2H135]                 |
  |                                                                                |
  +--------------------------------------------------------------------------------+
  • Phân tích hiệu quả kinh tế (ROI):
    • Chi phí chế tạo bộ đồ gá chuyên dùng (NC4 & NC6): ~35.000.000 VNĐ.
    • Tiết kiệm thời gian gia công trên mỗi chi tiết: 10,4 phút/chi tiết.
    • Với sản lượng $45.000\text{ chi tiết/năm}$, tổng thời gian máy tiết kiệm được là $7.800\text{ giờ/năm}$, thời gian hoàn vốn đầu tư đồ gá (Payback Period) đạt dưới 2,5 tháng.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại:
    • Đồ gá sử dụng cơ cấu kẹp ren vít cơ khí bằng tay, thời gian kẹp chặt phụ vẫn chiếm khoảng 15–20% tổng thời gian nguyên công.
    • Chưa tích hợp hệ thống đo kiểm kích thước tự động (In-process Gauging) trực tiếp trên đồ gá.
  • Hướng phát triển mở rộng:
    • Ứng dụng cơ cấu kẹp khí nén - thủy lực (Pneumatic-Hydraulic Clamping) đa điểm đồng thời để rút ngắn thời gian phụ xuống $< 5\text{ giây}$.
    • Chuyển đổi công nghệ sang trung tâm gia công đứng CNC 4 trục sử dụng dao phay ngón gắn mảnh hợp kim gốm (Ceramic Inserts) với tốc độ cắt $V_c > 350\text{ m/ph}$.

Đối tượng hưởng lợi

  • Sinh viên ngành Cơ khí Chế tạo máy: Tiếp cận tài liệu mẫu hoàn chỉnh về phương pháp tra cứu, tính toán chế độ cắt giải tích, phương pháp thiết kế đồ gá và lập bản vẽ lồng phôi đúc theo tiêu chuẩn kỹ thuật.
  • Kỹ sư công nghệ (Process Engineer): Ứng dụng trực tiếp bảng thông số cắt gọt và kết cấu đồ gá định vị 6 điểm cho các dòng chi tiết dạng hộp tương tự.
  • Doanh nghiệp sản xuất phụ tùng: Giảm thiểu chi phí thử nghiệm quy trình, hạ giá thành gia công thân bơm gang xám cho các đơn hàng xuất khẩu.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để gia công đạt độ đồng tâm $\le 0{,}02\text{ mm}$ giữa 2 lỗ $\varnothing 20$?

Cần thực hiện gia công 2 lỗ $\varnothing 20$ trên cùng một lần gá đặt duy nhất tại Nguyên công 3 (Khoan - Khoét - Doa liên tục) với đầu dẫn hướng có bạc dẫn chính xác, sử dụng dao khoét và dao doa chuỗi chuôi côn có độ đảo trục chính $\le 0{,}005\text{ mm}$.

2. Tại sao chọn phương pháp đúc trong khuôn cát mẫu kim loại thay vì đúc áp lực?

Với vật liệu Gang xám GX 15-32 và sản lượng $45.000\text{ chiếc/năm}$, đúc khuôn cát mẫu kim loại (làm khuôn bằng máy) đảm bảo cấp chính xác II, độ bền mẫu cao, thời gian chuẩn bị sản xuất ngắn và chi phí khuôn đúc chỉ bằng 20–30% so với khuôn kim loại đúc áp lực cao, đồng thời tránh biến trắng bề mặt phôi.

3. Phương án xử lý hiện tượng biến trắng (chill) ở các thành mỏng của thân bơm gang xám?

Cần khống chế tốc độ nguội bằng cách bổ sung bột than (3–5%) và điều chỉnh hàm lượng Silic ($Si$) trong thành phần mẻ nấu gang; khi gia công cơ khí, bước phay thô NC1 luôn chọn chiều sâu cắt $t = 3{,}5\text{ mm} >$ chiều sâu lớp biến trắng bề mặt ($1{,}5 - 2\text{ mm}$).

4. Cách khắc phục sai số chuẩn khi định vị bằng 1 chốt trụ ngắn và 1 chốt trám?

Sai số chuẩn $\varepsilon_c$ phát sinh do khe hở lớn nhất giữa lỗ định vị và chốt ($\Delta_{1\max} = 0{,}02\text{ mm}$). Khắc phục bằng cách mài bóng thân chốt đạt dung sai g6, gia công lỗ định vị đạt cấp chính xác IT7 và tăng khoảng cách tâm giữa 2 chốt định vị ($L_1$) lên mức tối đa theo kích thước chi tiết.

5. Khả năng tích hợp quy trình này vào hệ thống sản xuất linh hoạt FMS?

Quy trình dễ dàng chuyển đổi sang FMS bằng cách gộp các nguyên công NC1-NC2 vào 1 cụm phay CNC, NC3-NC8 vào trung tâm gia công đứng 4 trục (VMC) với hệ thống pallet gá sẵn đồ gá khí nén tiêu chuẩn.

Kết luận

Đồ án đã giải quyết hoàn chỉnh bài toán công nghệ chế tạo chi tiết Thân Bơm Bánh Răng từ gang xám GX 15-32 cho sản lượng hàng loạt lớn $45.000\text{ chiếc/năm}$. Bằng việc xác lập hệ thống chuẩn tinh thống nhất khoa học, tính toán chế độ cắt giải tích tối ưu và thiết kế đồ gá chuyên dùng có độ cứng vững cao, quy trình đảm bảo tuyệt đối các yêu cầu kỹ thuật: độ đồng tâm $\le 0{,}02\text{ mm}$, độ nhám bề mặt buồng bơm $Ra = 1{,}25\ \mu\text{m}$, đưa tổng thời gian gia công sản phẩm về mức lý tưởng $7{,}8\text{ phút/chiếc}$. Đây là giải pháp công nghệ có tính ứng dụng thực tiễn cao, sẵn sàng chuyển giao cho các cơ sở cơ khí chế tạo máy vừa và nhỏ nhằm tối ưu hóa năng lực thiết bị sẵn có.
