Tổng quan về giáo trình

Chương 8: "Chẩn đoán các hệ thống ô tô" thuộc giáo trình Chẩn đoán kỹ thuật ô tô do tác giả Trần Thanh Hải Tùng biên soạn, giữ vị trí học phần chuyên ngành trọng tâm trong chương trình đào tạo kỹ sư Kỹ thuật Cơ khí Động lực và Kỹ thuật Ô tô ở trình độ đại học và sau đại học. Học phần cung cấp cơ sở lý thuyết, nguyên lý vận hành và phương pháp kiểm tra trạng thái kỹ thuật của các cụm tổng thành trên ô tô mà không cần tháo rời hoàn toàn kết cấu.

Mục tiêu học tập của tài liệu hướng đến việc trang bị cho người học năng lực:

  • Nhận biết, phân loại các dạng hư hỏng cơ học, thủy lực, khí nén trong các hệ thống ô tô.
  • Nắm vững các thông số chẩn đoán định tính và định lượng theo quy chuẩn kỹ thuật.
  • Sử dụng thành thạo các thiết bị, dụng cụ đo kiểm chuyên dụng (dụng cụ cơ khí, quang học, bệ thử điện tử).
  • Thực hiện quy trình phân tích triệu chứng, xác định nguyên nhân và tiến hành điều chỉnh kỹ thuật theo tiêu chuẩn của nhà sản xuất.

Giáo trình được cấu trúc theo phương pháp tiếp cận kỹ thuật ứng dụng, đi từ cơ sở kết cấu, điều kiện làm việc, quy luật mòn hỏng đến các giải pháp đo kiểm thực nghiệm. Điểm đặc thù của tài liệu là sự tích hợp chi tiết giữa lý thuyết động lực học với hệ thống thông số kỹ thuật thực tế trên các dòng xe (như ZIL-130, GAZ-53A, KAMAZ, IFA-W50L, UAZ, HINO, TOYOTA, MAZDA) và việc áp dụng chặt chẽ các tiêu chuẩn kiểm định quốc tế (ECE 79-1988, ECE-R13, ECE N° 41, ECE N° 51) cũng như Tiêu chuẩn Việt Nam (22-TCN 224:2000, TCVN 5948:1999, TCVN 6919-2001).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung Chương 8 tập trung vào 4 chủ đề kỹ thuật cốt lõi trong hệ thống khung gầm và an toàn ô tô:

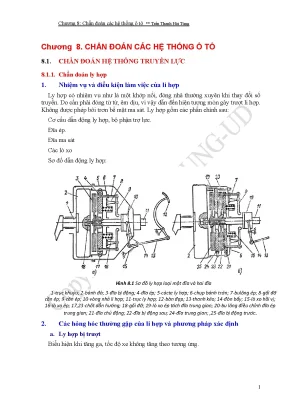

[Chương 8: Chẩn đoán các hệ thống ô tô]

  1. Chẩn đoán hệ thống truyền lực:

    • Ly hợp: Phân tích kết cấu ly hợp ma sát một đĩa (GAZ-53A), hai đĩa, dẫn động cơ khí và thủy lực. Khảo sát hiện tượng trượt, ngắt không hoàn toàn, đóng đột ngột, phát tiếng ồn và mở nặng. Trình bày phương pháp thử trượt (gài số cao nhả ly hợp khi giữ phanh, giữ xe trên dốc 8–10°, đẩy xe ở số 1 bằng lực 3–4 người, nhận diện mùi khét) và phương pháp đo, điều chỉnh hành trình tự do bàn đạp ly hợp để bảo đảm khe hở bạc mở với đầu đòn mở đạt 3–4 mm, độ không đồng phẳng đầu đòn mở không quá 0,1 mm.
    • Hộp số: Phân tích kết cấu hộp số cơ khí (minh họa cụ thể qua hộp số ZIL-130), hiện tượng sang số khó, tự động nhảy số, rò rỉ dầu qua gioăng phớt, mòn bánh răng và bộ đồng tốc. Trình bày quy trình kiểm tra bằng ống nghe và quy trình thay dầu bôi trơn khi dầu nóng, súc rửa cặn bẩn bằng dầu hỏa hoặc dầu rửa.
    • Trục các đăng và cầu chủ động: Kiểm tra hiện tượng rung do mòn then hoa, tiếng kêu ở khớp chạc chữ thập và ổ bi kim. Khảo sát kết cấu truyền lực chính (bánh răng nón, bánh răng Hypôit, truyền lực chính kép tập trung và phân tán trên xe ZIL-130, Kamaz); kiểm tra độ rơ tổng cộng của cầu chủ động (giới hạn dịch chuyển chu vi bánh xe $\le 45$ mm), quy trình căn chỉnh khe hở và vết ăn khớp giữa bánh răng quả dứa với bánh răng vành chậu.

  2. Chẩn đoán hệ thống lái:

    • Khảo sát các thông số góc đặt bánh xe: góc nghiêng ngang trụ đứng $\alpha$ ($0^\circ \div 16^\circ$), góc nghiêng dọc trụ đứng $\beta$ ($-3^\circ \div 100'$), góc doãng bánh xe $\gamma$ ($-5^\circ \div 5^\circ$), độ chụm $A - B$ ($0 \div 6$ mm).
    • Phân loại cơ cấu lái: trục vít lõm (globoit) – con lăn, trục vít êcu bi – thanh răng – bánh răng (Mazda), bánh răng – thanh răng.
    • Các dạng hư hỏng: mài mòn ăn khớp trung gian, rạn nứt chân răng, mòn ô van khớp cầu, biến dạng đòn ngang, dầm cầu; hư hỏng nguồn trợ lực bơm thủy lực/máy nén khí, kẹt van phân phối.
    • Phương pháp kiểm tra: đo độ rơ vành lái bằng vành dẻ quạt kết hợp lực kế (10–20 N cho xe con, 15–30 N cho xe tải); thử nghiệm đường (chạy rích rắc, ổn định chuyển động thẳng trên đoạn 100 m với độ lệch bên $\le 3$ m); đo góc đặt bánh xe bằng đồng hồ bọt nước M2142, bệ đo trượt ngang tĩnh/động và thiết bị quang học laser helium.

  3. Chẩn đoán hệ thống treo:

    • Phân loại hệ thống treo phụ thuộc (nhíp lá xe ZIL-130), hệ thống treo độc lập (đòn ngang, đòn dọc, đòn chéo); bộ phận đàn hồi (nhíp lá, lò xo xoắn ốc, thanh xoắn, khí nén); giảm chấn ống một lớp và hai lớp vỏ; thanh ổn định ngang chữ U.
    • Hư hỏng đặc trưng: giảm độ cứng đàn hồi, nứt gãy lá nhíp, bó kẹt nhíp khô mỡ, mòn xi lanh – piston giảm chấn, hở phớt chảy dầu, kẹt van giảm chấn, vỡ cao su liên kết.
    • Quy chuẩn đánh giá: đo độ ồn tổng hợp theo ECE N° 41/51 và TCVN 5948:1999; đánh giá độ bám dính bánh xe trên nền đường không nhỏ hơn 70% trên thiết bị gây rung.

  4. Chẩn đoán hệ thống phanh:

    • Khảo sát hệ thống phanh thủy lực (trợ lực chân không/khí nén), phanh khí nén hai dòng độc lập (ZIL-130), phanh thủy lực trợ lực khí nén (trên xe tải 6–22 tấn), cơ cấu phanh tang trống và phanh đĩa.
    • Hư hỏng: mòn má phanh/tang trống, dính dầu mỡ mất ma sát, bó kẹt cơ cấu, lọt khí đường dầu, rò rỉ áp suất khí nén, hỏng màng bầu phanh, sai lệch van điều hòa lực phanh.
    • Phương pháp đo kiểm: thử nghiệm trên đường (đo quãng đường phanh $S$, gia tốc chậm dần $j$, thời gian phanh $t$); thử nghiệm trên bệ thử con lăn (đo lực phanh, mômen cảm ứng stator, độ trượt 25–50%, độ không đồng đều lực phanh giữa hai bánh xe trên cùng cầu, độ méo tang trống); đo hành trình tự do và khoảng cách sàn của bàn đạp phanh, phanh tay.

Kiến thức nền tảng được xây dựng

  • Cơ sở lý thuyết ma sát và động lực học ô tô: Cơ chế sinh ma sát khô trong ly hợp, cơ cấu phanh; động học quay vòng bánh xe dẫn hướng; dao động thân xe và sự suy giảm độ bám dính khi chuyển động trên mặt đường không bằng phẳng.
  • Nguyên lý chuyển đổi tín hiệu đo: Nguyên lý biến đổi chuyển vị lò xo thành tín hiệu đo trượt ngang; nguyên lý cân bằng mômen cảm ứng stator trên bệ thử phanh con lăn; nguyên lý quang hình học truyền chùm tia laser helium để xác định tọa độ không gian các bánh xe.
  • Khung tiêu chuẩn kỹ thuật: Hệ thống phân loại phương tiện M (M1, M2, M3), N (N1, N2, N3), O và các công thức tính toán quãng đường phanh lý thuyết theo vận tốc thử nghiệm của quy chuẩn ECE-R13.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác gá đặt và đọc chỉ số trên đồng hồ bọt nước M2142; sử dụng thước đo độ chụm có dây xích; vận hành bệ thử phanh con lăn và thiết bị kiểm tra góc đặt bánh xe laser; đo áp suất dầu trợ lực lái bằng đồng hồ chuyên dụng chịu áp đến 150 kG/cm²; đo áp suất khí nén định mức 8 kG/cm².
  • Kỹ năng phân tích (Analytical skills): Phân tích tương quan giữa các triệu chứng phức hợp (ví dụ: hiện tượng tay lái nặng một bên do sai lệch áp suất van phân phối trợ lực hoặc lệch nhíp; hiện tượng xe lệch hướng khi phanh do mòn không đều hoặc dính dầu má phanh); đánh giá biểu đồ lực phanh ghi nhận trên giấy để kết luận chất lượng tổng thể của hệ thống.
  • Kỹ năng thực hành hiệu chỉnh (Practical competencies): Điều chỉnh hành trình tự do bàn đạp ly hợp/phanh; điều chỉnh đai ốc, căn đệm khe hở ăn khớp trục vít – con lăn; siết đai ốc điều chỉnh chốt cầu; căn chỉnh chiều dài đòn kéo ngang để hiệu chỉnh độ chụm bánh xe; căn chỉnh khe hở hướng trục ($\le 1,5$ mm) và hướng kính ($u \le 0,75$ mm) của chốt chuyển hướng.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp tiếp cận kết hợp giữa giảng giải lý thuyết cơ chế với thực hành đo kiểm định lượng. Quá trình tiếp cận kiến thức được xây dựng theo chu trình logic:

$$\text{Cấu tạo, chức năng} \longrightarrow \text{Quy luật mòn hỏng} \longrightarrow \text{Phương pháp đo kiểm} \longrightarrow \text{Đánh giá theo chuẩn} \longrightarrow \text{Hiệu chỉnh kỹ thuật}$$

Bài tập tình huống và thực nghiệm

  • Bài tập tình huống chẩn đoán: Phân tích các ca hư hỏng điển hình được nêu trong giáo trình. Ví dụ: kiểm tra áp suất bơm trợ lực lái xe HINO FF ở 3 chế độ vận hành (chạy thẳng ở 800 vòng/phút: $p_1 = 50 \pm 0,5\text{ kG/cm}^2$; khóa van ở 2000 vòng/phút: $p_2 = 122 \div 130\text{ kG/cm}^2$; đánh hết lái ở 800 vòng/phút: $p_3 = 122\text{ kG/cm}^2$) để khoanh vùng hư hỏng tại bơm, van điều áp hay van phân phối.
  • Thực hành xưởng:
    • Đo độ rơ vành lái bằng vành dẻ quạt và lực kế trên các dòng xe tải, xe con.
    • Sử dụng đồng hồ bọt nước M2142 kết hợp đĩa giảm ma sát quay $40^\circ$ để đo góc nghiêng ngang $\alpha$ và góc nghiêng dọc $\beta$ của trụ quay đứng.
    • Căn chỉnh độ chụm bằng thước đo cơ khí qua việc nới bu lông hãm và xoay ống ren đòn kéo ngang.
    • Thao tác xả khí trong hệ thống trợ lực thủy lực (đánh lái hết biên độ và giữ 2–3 phút).

Phương pháp đánh giá và hướng dẫn tự học

  • Đánh giá năng lực: Thực hiện qua việc kiểm tra khả năng phân tích sơ đồ nguyên lý (như sơ đồ phanh khí nén ZIL-130, sơ đồ bệ thử phanh con lăn), kỹ năng thao tác thiết bị đo và khả năng tính toán, xử lý số liệu đo (tính lực phanh đơn vị, sai lệch lực phanh giữa hai bánh cùng cầu, độ lệch bên khi thử phanh).
  • Hướng dẫn tự học: Người học cần đối chiếu các biểu hiện hư hỏng thực tế với bảng thông số tiêu chuẩn trong giáo trình (bảng hành trình tự do bàn đạp ly hợp, bảng độ rơ vành lái cho phép theo 22-TCN 224, bảng giới hạn độ ồn TCVN 5948:1999); tự thiết lập ma trận chẩn đoán phân nhánh dạng cây quyết định để loại trừ nguyên nhân.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh sự giao thoa giữa kỹ thuật kiểm tra truyền thống và công nghệ chẩn đoán hiện đại:

  • Hệ thống hóa thiết bị đo kiểm: Trình bày từ các dụng cụ cơ khí đơn giản (căn lá, đồng hồ so, thước đo độ chụm, đồng hồ bọt nước M2142) đến các trang thiết bị hiện đại như bệ đo trượt ngang động có bộ kích rung tần số, bệ thử phanh con lăn cảm biến mômen stator và hệ thống kiểm tra góc đặt bánh xe quang điện tử sử dụng nguồn phát laser helium và bộ xử lý tín hiệu số (digital).
  • Tích hợp các quy chuẩn kiểm định phương tiện: Giáo trình dẫn chiếu đầy đủ các tiêu chuẩn kỹ thuật chuyên ngành:
    • Tiêu chuẩn châu Âu ECE-R13 về công thức tính toán quãng đường phanh theo vận tốc: $$S \le 0,1v + \frac{v^2}{150}\quad (\text{đối với xe con } M_1)$$ $$S \le 0,15v + \frac{v^2}{130}\quad (\text{đối với xe buýt/tải } M_2, M_3, N_2, N_3)$$
    • Tiêu chuẩn ECE 79-1988 về giới hạn độ rơ vành lái tương ứng với dải vận tốc tối đa của xe ($18^\circ$ cho $V_{max} > 100\text{ km/h}$; $27^\circ$ cho $V_{max} = 25 \div 100\text{ km/h}$; $36^\circ$ cho $V_{max} < 25\text{ km/h}$).
    • Tiêu chuẩn ngành 22-TCN 224:2000 và TCVN 6919-2001 về quãng đường phanh, độ lệch quỹ đạo ($\le 8^\circ$) và độ lệch bên ($\le 3,5\text{ m}$).
    • Giới hạn mức ồn bên trong và ngoài xe theo ECE N° 41/51 và TCVN 5948:1999.
  • Tính ứng dụng thực tế cao: Đưa ra thông số điều chỉnh cụ thể trên nhiều dòng xe khác nhau (hành trình tự do ly hợp UAZ: 28–38 mm, ZIL-130: 35–50 mm, KAMAZ: 6–12 mm, xe con TOYOTA: 5–15 mm; hành trình tự do bàn đạp phanh và số tiếng "tách" cần phanh tay xe HINO, CROWN, MAZDA).

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong đào tạo và sản xuất:

[Nhóm đối tượng sử dụng]

  1. Sinh viên đại học và học viên cao học:

    • Sử dụng cho sinh viên năm thứ 3 và năm thứ 4 chuyên ngành Kỹ thuật Ô tô, Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực.
    • Tài liệu tham khảo cho học viên cao học thực hiện các đề tài nghiên cứu về tối ưu hóa quy trình kiểm định, đánh giá động lực học và độ tin cậy của phương tiện giao thông đường bộ.
    • Yêu cầu môn học tiên quyết: Lý thuyết ô tô, Kết cấu ô tô, Dung sai và kỹ thuật đo, Nguyên lý máy và Thủy khí kỹ thuật.

  2. Giảng viên và cán bộ nghiên cứu:

    • Tài liệu cơ sở để biên soạn đề cương bài giảng lý thuyết, giáo trình thực hành xưởng chẩn đoán và hướng dẫn đồ án chuyên ngành Ô tô.

  3. Kỹ sư và kỹ thuật viên ngành kiểm định, bảo dưỡng:

    • Tài liệu tham khảo phục vụ tra cứu thông số định mức, quy trình đo kiểm tại các trạm đăng kiểm xe cơ giới đường bộ và các trung tâm dịch vụ kỹ thuật sửa chữa ô tô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế cho sinh viên đại học, học viên cao học chuyên ngành Kỹ thuật Ô tô, giảng viên kỹ thuật và kỹ sư làm việc trong lĩnh vực kiểm định, sửa chữa ô tô.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận tài liệu?

Người học cần hoàn thành các học phần cơ sở: Kết cấu ô tô (nắm rõ cấu tạo từng chi tiết), Lý thuyết ô tô (hiểu rõ lực kéo, lực phanh, động học quay vòng, dao động), Kỹ thuật đo lường và Thủy lực khí nén.

3. Điểm khác biệt về mặt học thuật của tài liệu này so với các tài liệu sửa chữa thông thường là gì?

Tài liệu tập trung vào phương pháp chẩn đoán không tháo rời, sử dụng các thông số chẩn đoán định lượng, phân tích bản chất cơ học của hư hỏng và đối chiếu với các tiêu chuẩn kiểm định cấp quốc gia (TCVN, 22-TCN) và quốc tế (ECE), thay vì chỉ hướng dẫn quy trình tháo lắp cơ khí thuần túy.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học nên kết hợp đối chiếu sơ đồ kết cấu nguyên lý với bảng mô tả triệu chứng hư hỏng; phân tích logic từ nguyên nhân dẫn đến biểu hiện bên ngoài; ghi nhớ các thông số định mức tiêu chuẩn và tham gia thực hành thao tác trên các bệ thử chuyên dụng.

5. Những bảng dữ liệu và tiêu chuẩn kỹ thuật nào được cung cấp kèm theo giáo trình?

Giáo trình cung cấp hệ thống bảng biểu chi tiết, bao gồm:

  • Bảng hành trình tự do bàn đạp ly hợp cho các dòng xe (UAZ, ZIL, GAZ, IFA, KAMAZ, TOYOTA).
  • Bảng giới hạn độ rơ vành lái cho phép theo ECE 79-1988 và 22-TCN 224.
  • Bảng định mức độ ồn phương tiện theo ECE N° 41/51 và TCVN 5948:1999.
  • Bảng tiêu chuẩn quãng đường phanh, gia tốc chậm dần theo ECE-R13 và 22-TCN 224:2000.
  • Bảng thông số hành trình bàn đạp phanh và số tiếng "tách" cần phanh tay của các mác xe phổ biến (HINO FC/FF, KAMAZ, HUYNDAI, CROWN, MAZDA, TOYOTA).

Kết luận

Nội dung Chương 8: "Chẩn đoán các hệ thống ô tô" của tác giả Trần Thanh Hải Tùng cung cấp hệ thống tri thức hoàn chỉnh về phương pháp luận và kỹ thuật kiểm tra trạng thái 4 hệ thống cơ bản trên phương tiện cơ giới đường bộ. Giáo trình kết hợp chặt chẽ giữa phân tích kết cấu cơ khí, động lực học hư hỏng và công nghệ đo kiểm hiện đại.

Lộ trình học tập đề xuất:

  1. Tiếp cận lý thuyết kết cấu và điều kiện làm việc của từng hệ thống.
  2. Phân tích cơ chế phát sinh hư hỏng và các thông số chẩn đoán đặc trưng.
  3. Nghiên cứu phương pháp đo kiểm bằng dụng cụ cơ khí, quang học và bệ thử con lăn.
  4. Đối chiếu kết quả đo với các tiêu chuẩn ECE, TCVN và tiến hành các bước điều chỉnh kỹ thuật tương ứng.

Tài liệu tham khảo bổ trợ: Tiêu chuẩn an toàn phương tiện cơ giới đường bộ ECE 79-1988, ECE-R13, Tiêu chuẩn Việt Nam TCVN 5948:1999, TCVN 6919-2001 và Tiêu chuẩn ngành 22-TCN 224:2000.
