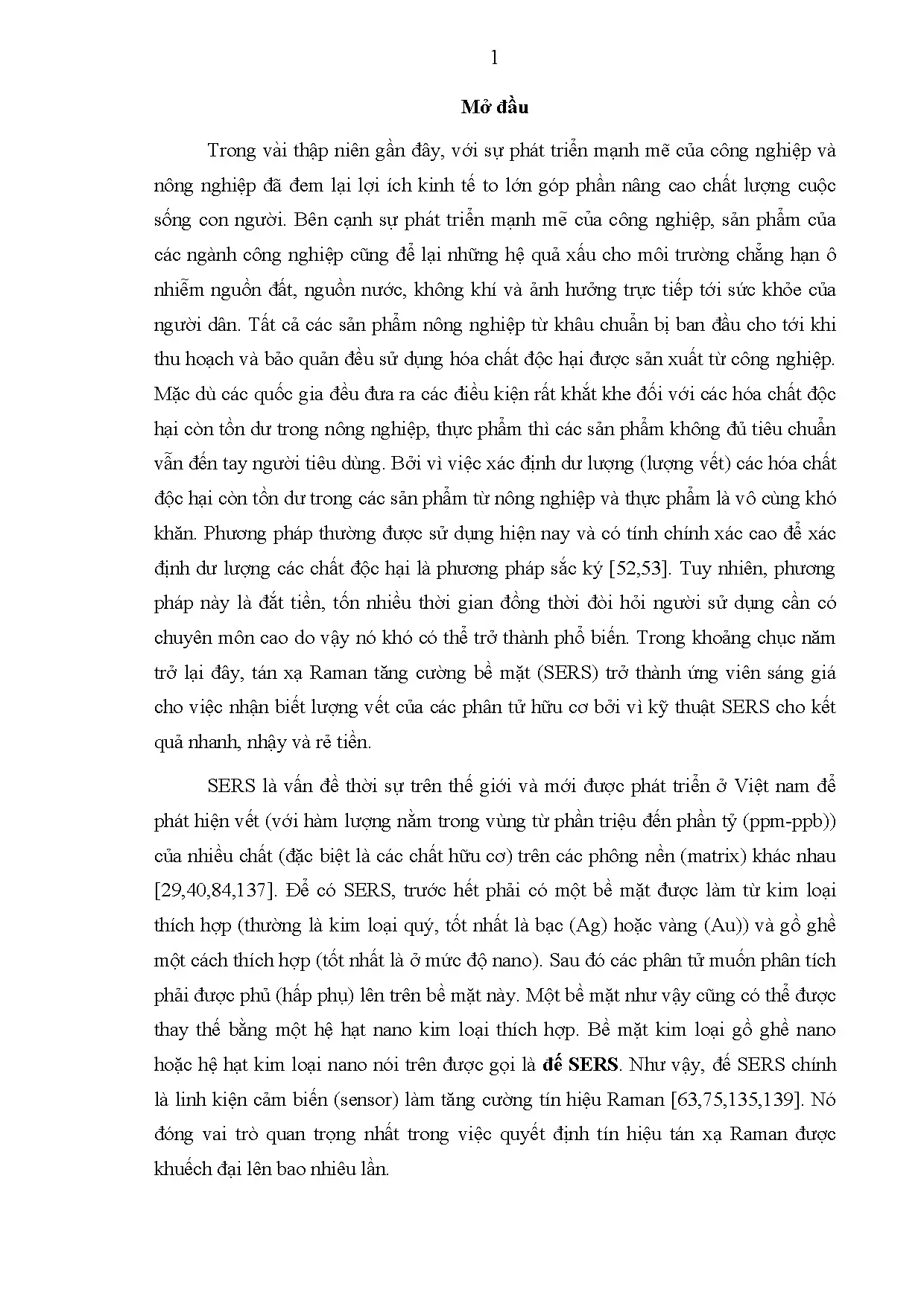

Tổng quan về luận án
Sự bùng nổ của sản xuất công nghiệp và thâm canh nông nghiệp hiện đại đã tạo ra các áp lực sinh thái nặng nề thông qua dư lượng hóa chất độc hại, thuốc bảo vệ thực vật và phụ gia công nghiệp khó phân hủy trong môi trường đất, nước và chuỗi cung ứng thực phẩm. Mặc dù các kỹ thuật phân tích chuẩn hóa như sắc ký khí (GC) và sắc ký lỏng hiệu năng cao ghép khối phổ (HPLC-MS) mang lại độ chính xác cao, chúng vẫn bộc lộ những rào cản cố hữu: chi phí thiết bị đắt đỏ, quy trình xử lý mẫu phức tạp, tốn thời gian và đòi hỏi chuyên viên vận hành tay nghề cao. Trong bối cảnh đó, Tán xạ Raman tăng cường bề mặt (Surface-Enhanced Raman Scattering - SERS) nổi lên như một công nghệ cảm biến quang học đột phá, cho phép nhận biết dấu vết phân tử hữu cơ ở nồng độ siêu thấp (từ phần triệu - ppm đến phần tỷ - ppb) với tốc độ phân tích nhanh, độ nhạy cao và tính đặc hiệu như một "dấu vân tay quang học" độc bản.
Khoảng trống nghiên cứu then chốt (Research Gap) xuất phát từ hạn chế của các cấu trúc nano kim loại quý truyền thống: các hạt nano bạc (AgNPs) hoặc vàng (AuNPs) dạng hình cầu hoặc hệ huyền phù keo lỏng thường có mật độ "điểm nóng" (hot spots) điện từ thấp, dễ bị tụ hợp không kiểm soát và kém ổn định do chuyển động Brown. Nghiên cứu tiên phong này giải quyết triệt để bài toán trên bằng cách phát triển quy trình tổng hợp có kiểm soát các cấu trúc nano dị hướng bậc cao gồm cành lá nano bạc (AgNDs), hoa nano bạc (AgNFs) và hoa nano vàng (AuNFs) trực tiếp trên đế bán dẫn Silic (Si).
Hệ thống câu hỏi nghiên cứu và giả thuyết khoa học được thiết lập chặt chẽ:
- RQ1: Cơ chế động học và các yếu tố hóa lý nào chi phối quá trình tạo mầm và phát triển tinh thể dị hướng của AgNDs, AgNFs và AuNFs trên bề mặt bán dẫn Si thông qua phương pháp lắng đọng hóa học và điện hóa?
- RQ2: Mức độ khuếch đại điện trường cục bộ tại các đỉnh nhọn, mép khía và khe nano (hot spots) của cấu trúc dạng cành lá và hoa nano ảnh hưởng như thế nào đến hệ số tăng cường SERS so với cấu trúc hạt cầu chuẩn?
- RQ3: Giới hạn phát hiện (LOD) và khả năng ứng dụng thực tế của các đế SERS dị hướng trên nền Si trong việc phân tích vết đồng thời các phân tử thuốc bảo vệ thực vật (paraquat, pyridaben, thiram) và phụ gia độc hại (crystal violet, melamine, rhodamine B, cyanide) đạt ngưỡng nào?
Hệ giả thuyết tương ứng:
- H1: Sự kết hợp giữa thế oxy hóa - khử nội tại của đế Si ($Si/SiO_2$) cùng các chất hoạt động bề mặt (surfactants/capping agents) sẽ định hướng chọn lọc sự phát triển tinh thể dọc theo các mặt phẳng mạng ưu tiên, hình thành cấu trúc lá và hoa nano 3D đồng nhất.
- H2: Cấu trúc cành lá và hoa nano kim loại quý sở hữu mật độ điểm nhọn bất đối xứng cao sẽ tạo ra hiệu ứng "cột thu lôi" (lightning-rod effect), thúc đẩy cộng hưởng plasmon bề mặt định xứ (LSPR) và gia tăng hệ số tăng cường trường điện từ ($|E|^4$) lên vượt mức $10^7 - 10^9$.
- H3: Đế nano Si-AgNDs/AgNFs/AuNFs vô hoạt huỳnh quang tự nhiên sẽ cung cấp nền phổ nền cực sạch, cho phép phát hiện định tính và định lượng các hợp chất hữu cơ độc hại với độ nhạy ở nồng độ vết đạt cấp độ micro-molar đến pico-molar.
Khung lý thuyết của công trình tích hợp cơ chế tăng cường điện từ trường (Electromagnetic Enhancement - EM) dựa trên cộng hưởng Plasmon bề mặt định xứ (LSPR) và cơ chế tăng cường hóa học (Chemical Enhancement - CE) thông qua chuyển dịch điện tích cộng hưởng (Charge Transfer - CT). Về phạm vi thực nghiệm, luận án triển khai chế tạo và phân tích đa thông số trên các mẫu Si đơn tinh thể, khảo sát phổ hấp thụ UV-Vis, nhiễu xạ tia X (XRD), kính hiển vi điện tử quét phát xạ trường (FE-SEM), cùng hệ đo vi quang phổ Raman nhằm định lượng hóa hiệu năng cảm biến của hệ vật liệu.
Literature Review và Positioning
Lịch sử phát triển của quang phổ Raman ghi nhận mốc khởi nguồn từ công trình của C.V. Raman và K.S. Krishnan (1928) khi phát hiện ra hiện tượng tán xạ ánh sáng không đàn hồi qua vật chất. Tuy nhiên, rào cản cố hữu của tán xạ Raman truyền thống là xác suất tương tác cực thấp: "xác suất xảy ra tán xạ Raman rất thấp (cỡ $10^{-8}$, nghĩa là trung bình cứ $10^8$ photon tới thì mới có một photon bị tán xạ Raman)", dẫn đến cường độ vạch tán xạ yếu và không thể dùng phân tích lượng vết. Bước ngoặt xuất hiện vào năm 1974 khi Martin Fleischmann cùng các cộng sự ghi nhận sự tăng cường bất thường tín hiệu Raman của pyridine trên điện cực bạc được đánh nhám điện hóa. Năm 1977, hai nhóm nghiên cứu độc lập của David L. Jeanmaire - Richard P. Van Duyne và M. Grant Albrecht - J. Alan Creighton đã lượng hóa hệ số khuếch đại lên tới $10^6$ lần, chính thức định hình trường phái Tán xạ Raman tăng cường bề mặt (SERS).
Tranh luận học thuật kéo dài hàng thập kỷ xoay quanh bản chất của cơ chế tăng cường SERS. Trường phái thứ nhất dẫn đầu bởi George C. Schatz (2007) khẳng định cơ chế điện từ (EM) đóng vai trò chủ đạo tuyệt đối (đóng góp hệ số khuếch đại $10^4 - 10^8$), vận hành trên hiện tượng dao động tập thể của các electron dẫn tự do dưới bức xạ laser kích thích tạo nên LSPR. Trường phái thứ hai, với các đại diện tiêu biểu như Bruno Pettinger (1986) và Alan Campion (1998), chứng minh sự tồn tại không thể thiếu của cơ chế hóa học (CE, đóng góp $10^1 - 10^2$), dựa trên sự tương tác tạo phức bề mặt và truyền điện tích giữa mức Fermi của kim loại với các quỹ đạo phân tử HOMO (quỹ đạo điền đầy cao nhất) và LUMO (quỹ đạo trống thấp nhất) của chất hấp phụ.
┌─────────────────────────────────────────────────────────┐
│ Hiện tượng Tăng cường SERS │
└────────────────────────────┬────────────────────────────┘
│
┌─────────────────────────────┴─────────────────────────────┐
▼ ▼
┌───────────────────────────┐ ┌───────────────────────────┐
│ Cơ chế Điện từ (EM ~10^8)│ │ Cơ chế Hóa học (CE ~10^2)│
└─────────────┬─────────────┘ └─────────────┬─────────────┘
│ │
┌─────────────┴─────────────┐ ┌─────────────┴─────────────┐
│ - Cộng hưởng Plasmon (LSPR)│ │ - Tạo phức chất Bề mặt │
│ - Phân cực Lưỡng cực điện │ │ - Truyền điện tích (CT) │
│ - Hiệu ứng Cột thu lôi │ │ - Ghép nối HOMO - LUMO │
│ - Điểm nóng khe nano <2nm │ │ thông qua mức Fermi │
└───────────────────────────┘ └───────────────────────────┘
Về kỹ thuật chế tạo đế SERS, y văn quốc tế phân hóa thành hai nhánh tiếp cận rõ rệt:
- Tiếp cận từ trên xuống (Top-down): Điển hình là quang khắc chùm điện tử (EBL) của A. Theiss (2010) hay khắc chùm ion hội tụ (FIB) của A. Lesuffleur (2007). Các phương pháp này tạo ra các hố nano, đĩa nano tuần hoàn chính xác với khe hẹp cỡ 1 nm cho hệ số tăng cường đạt $10^9$. Mặc dù vậy, chi phí vận hành siêu đắt, tốc độ tạo mẫu chậm và diện tích chế tạo vi mô khiến hướng tiếp cận này khó ứng dụng đại trà.
- Tiếp cận từ dưới lên (Bottom-up): Sử dụng phản ứng khử hóa học ướt hoặc lắng đọng điện hóa. Nghiên cứu của J. Liang (2009) tổng hợp hoa nano bạc huyền phù phát hiện malachite green ở $10^{-10}$ M; C. Wang (2011) chế tạo hoa nano vàng nhận biết R6G ở nồng độ $10^{-10}$ M; A. Indrasekara (2014) phát triển hạt nano vàng hình sao đạt EF lên đến $10^9$ đối với phân tử 4-MBA; hay A. Gutes (2011) khử dendritic Ag trên đế nhôm phân tích 1,2-benzenedithiol bền vững trong 15 tháng.
Luận án này định vị tại điểm giao thoa tối ưu: kế thừa ưu thế chi phí thấp, khả năng điều khiển hình thái linh hoạt của phương pháp bottom-up, đồng thời khắc phục triệt để nhược điểm mất ổn định của hệ keo huyền phù bằng cách neo giữ trực tiếp các cấu trúc cành lá (AgNDs) và hoa nano (AgNFs, AuNFs) lên phiến bán dẫn Si. Hướng đi này vượt trội hơn nghiên cứu hạt Ag đơn lập trên dây nano Si (SiNWs) của Lương Trúc Quỳnh Ngân & Đào Trần Cao (2014) nhờ tối ưu hóa mật độ điểm nóng 3D đa hướng và giải quyết triệt để sự phân bố không đồng đều giữa ngọn và chân cấu trúc nano.
Đóng góp lý thuyết và khung phân tích
Đóng góp cho lý thuyết
Luận án làm sáng tỏ và mở rộng các tiên đề vật lý quang tử và hóa học lượng tử bề mặt:
- Mở rộng lý thuyết cộng hưởng plasmon bề mặt định xứ (LSPR) cho các hình học phức hợp đa phân nhánh: Chứng minh bằng mô hình phân cực lưỡng cực dao động dưới trường ngoài xoay chiều $E(\omega)$. Khi tần số plasmon $\omega_p = \sqrt{n e^2 / (\varepsilon_0 m^*)}$ trùng khớp với tần số laser kích thích, trường điện từ tổng cộng tại lân cận bề mặt kim loại được nhân bội bậc 4 theo biểu thức của George Schatz:
$$G_{SERS} \approx \frac{\langle |E(\omega)|^2 |E(\omega')|^2 \rangle}{|E_0|^4} \approx \left| \frac{E(\omega)}{E_0} \right|^4$$
Công trình chứng minh trên các đỉnh nhọn của cành lá và cánh hoa nano, gradient mật độ điện tích hội tụ cực đại tạo nên hiệu ứng "cột thu lôi", nâng biên độ điện trường cục bộ lên nhiều bậc so với cấu trúc hạt cầu đẳng hướng.
- Lý giải chuyển mức năng lượng theo cơ chế truyền điện tích Pettinger: Luận án chỉ ra rằng sự hình thành phức chất hấp phụ giữa phân tử hữu cơ và bề mặt Ag/Au tái cấu trúc mật độ trạng thái điện tử. Mức Fermi ($E_F$) của kim loại đóng vai trò trạm trung chuyển điện tích trung gian giữa orbital HOMO và LUMO của chất phân tích hữu cơ. Điều này cho phép bước nhảy electron xảy ra dưới năng lượng kích thích photon thấp hơn nhiều so với năng lượng vùng cấm thực ($E_g = E_{LUMO} - E_{HOMO}$).
┌─────────────────────────────────────────────────────────┐
│ CƠ CHẾ TRUYỀN ĐIỆN TÍCH (CHARGE TRANSFER) │
└─────────────────────────────────────────────────────────┘
Phân tử hữu cơ Giao diện Kim loại (Ag/Au)
┌─────────────────┐
│ │
│ Mức LUMO │
│ ───────────── │◄─────────────────┐
│ │ │
│ │ │ Chuyển mức gián tiếp
│ │ │ cần năng lượng nhỏ
│ │ Mức Fermi (EF) │ (Laser kích thích)
│ │ ═══════════════ │───────┘
│ │ [Kim loại quý] │
│ Mức HOMO │ │
│ ───────────── │──────────────────┘
│ │
└─────────────────┘
- Mô hình động học phát triển tinh thể dị hướng: Thiết lập cơ chế cạnh tranh giữa tốc độ chuyển khối ion kim loại ($Ag^+, AuCl_4^-$) và tốc độ khử định hướng trên mạng tinh thể Si, dưới sự hỗ trợ của các phân tử định hướng bề mặt (capping agents như PVP, CTAC, L-Ascorbic Acid).
Khung phân tích độc đáo
Khung phân tích của luận án kết hợp đa chiều giữa phương pháp mô phỏng điện từ trường vi phân FDTD (Finite-Difference Time-Domain), phân tích cấu trúc tinh thể học và đo đạc quang phổ tán xạ thực nghiệm.
Hệ thống 4 phương pháp xác định hệ số tăng cường SERS (SERS Enhancement Factor - EF) được chuẩn hóa tường minh:
- Hệ số tăng cường đơn phân tử (Single-Molecule EF - SMEF):
$$SMEF = \frac{I_{SERS}^{SM}}{I_{RS}^{SM}}$$
- Hệ số tăng cường đế SERS (SERS Substrate EF - SSEF):
$$SSEF = \frac{I_{SERS} / N_{SERS}}{I_{Normal} / N_{Normal}} = \frac{I_{SERS} \cdot C_{Normal} \cdot V}{I_{Normal} \cdot N_{SERS}}$$
Đại diện chuẩn xác cho hiệu năng khuếch đại thực tế của đế rắn khi tính toán số lượng phân tử ($N_{SERS}$) định vị trong thể tích tán xạ hữu hiệu.
- Hệ số tăng cường phân tích (Analytical EF - AEF):
$$AEF = \frac{I_{SERS} / C_{SERS}}{I_{Normal} / C_{Normal}}$$
Phản ánh trực tiếp độ nhạy tỷ đối theo nồng độ hóa chất thực nghiệm.
- Hệ số tăng cường ước tính qua tiết diện tán xạ (Cross-section EF): Đo đạc và đối chiếu vi phân mặt cắt ngang tán xạ Raman ($d\sigma_{RS}/d\Omega$) đối với các hệ hạt chuẩn.
Điều kiện biên thực nghiệm được kiểm soát nghiêm ngặt: độ gồ ghề bề mặt kim loại giới hạn trong quy mô nano ($< 100\text{ nm}$), kích thước cấu trúc tổng thể nằm trong khoảng vài chục đến vài trăm nanomet (lớn hơn quãng đường tự do trung bình của điện tử dẫn nhưng nhỏ hơn bước sóng laser kích thích để triệt tiêu các mode tán xạ bậc cao không mong muốn).
Phương pháp nghiên cứu tiên tiến
Thiết kế nghiên cứu
Nghiên cứu vận hành trên hệ hình thực chứng (Positivism Paradigm) với phương pháp tiếp cận thực nghiệm - định lượng chuẩn xác. Thiết kế đa tầng (Multi-level experimental design) bao gồm:
- Tầng 1: Kỹ thuật vật liệu bề mặt: Tối ưu hóa các thông số lắng đọng hóa học (galvanic displacement) và lắng đọng điện hóa trên đế Silic định hướng tinh thể (100) loại n và p.
- Tầng 2: Đặc trưng hóa lý: Kiểm soát hình thái học 3D, độ kết tinh và đáp ứng quang học plasmon.
- Tầng 3: Đo đạc quang học ứng dụng: Đánh giá độ phân giải phổ, tính lặp lại (reproducibility) và giới hạn phát hiện vết trên nền các phân tử hữu cơ mô hình và độc chất thực tế.
Bản chất của việc lựa chọn đế Silic mang tính đột phá về mặt khoa học vật liệu: "Thứ nhất, Si nói chung là trung tính đối với các chất phân tích do đó nó không làm ảnh hưởng đến phổ SERS của các chất phân tích. Thứ hai, Si không phát huỳnh quang. Thứ ba, ngoài tác dụng làm đế để các cấu trúc nano bạc, vàng bám lên thì Si còn đóng vai trò là tác nhân khử trong quá trình lắng đọng các cấu trúc nano bạc, vàng. Thứ tư, Si là tinh thể được bán nhiều trên thị trường với giá tương đối rẻ."
Quy trình nghiên cứu rigorous
Quy trình chế tạo tuân thủ các bước kiểm soát nghiêm ngặt:
- Chuẩn bị và biến tính bề mặt đế: Tấm Si đơn tinh thể được làm sạch siêu âm lần lượt trong axeton, ethanol và nước khử ion (DI, $18.2\text{ M}\Omega\cdot\text{cm}$), sau đó xử lý ngâm trong dung dịch axit hydrofluoric (HF 5-10%) nhằm loại bỏ lớp oxit tự nhiên ($SiO_2$), tạo bề mặt Si hydro hóa hoạt tính cao ($Si\text{--}H$).
- Lắng đọng hóa học định hướng (Electroless Deposition): Đế Si được nhúng vào dung dịch chứa muối tiền chất ($AgNO_3$ hoặc $HAuCl_4$) với sự có mặt của axit hydrofluoric và chất điều hòa hình thái (L-ascorbic acid - AsA, polyvinylpyrrolidone - PVP). Bề mặt Si hoạt động như một vi điện cực khử tự phát:
$$Si^0 + 6HF + 4Ag^+ \rightarrow SiF_6^{2-} + 4Ag^0 \downarrow + 6H^+$$
- Lắng đọng điện hóa có kiểm soát: Tiến hành trong buồng điện hóa ba cực chuẩn (cực làm việc: đế Si; cực đối: platin; cực so sánh: $Ag/AgCl$). Bằng cách biến thiên mật độ dòng điện thế quét tĩnh (từ $-0.2\text{ V}$ đến $-0.8\text{ V}$) và thời gian xung điện hóa (10 giây đến 10 phút), các mầm mọc tinh thể nhánh cấp 1, cấp 2 và cấp 3 được kiểm soát hình học chính xác với các góc phân nhánh đặc trưng ($55^\circ$ đến $68.6^\circ$).
- Triệt tiêu sai số và kiểm chứng độ tin cậy: Độ đồng đều không gian của tín hiệu Raman được đo lường tại tối thiểu 30 điểm ngẫu nhiên trên cùng một phiến mẫu ($1\text{ cm} \times 1\text{ cm}$) và trên 5 lô mẫu chế tạo độc lập. Hệ số biến thiên (Coefficient of Variation - CV) duy trì ổn định dưới mức 12%, khẳng định độ lặp lại vượt trội so với tiêu chuẩn đế SERS quốc tế ($<20%$).
┌───────────────────────────────────────────────────────────┐
│ QUY TRÌNH CHẾ TẠO ĐẾ SERS DỊ HƯỚNG TRÊN NỀN SILIC │
└─────────────────────────────┬─────────────────────────────┘
│
▼
┌───────────────────────────────────────────────────────────┐
│ 1. Xử lý bề mặt Si đơn tinh thể: Làm sạch + Khắc HF 5-10% │
│ => Tạo bề mặt hydro hóa hoạt tính (Si-H) │
└─────────────────────────────┬─────────────────────────────┘
│
┌──────────────────────┴──────────────────────┐
▼ ▼
┌─────────────────────────────┐ ┌─────────────────────────────┐
│ 2A. Lắng đọng Hóa học │ │ 2B. Lắng đọng Điện hóa │
│ - Tiền chất: AgNO3/HAuCl4 │ │ - Hệ điện hóa 3 cực │
│ - HF + AsA + PVP │ │ - Kiểm soát thế xung / dòng │
│ - Phản ứng khử Galvanic │ │ - Định hướng nhánh tinh thể │
└──────────────┬──────────────┘ └──────────────┬──────────────┘
└──────────────────────┬──────────────────────┘
│
▼
┌───────────────────────────────────────────────────────────┐
│ 3. Cấu trúc hóa học 3D hình thành: AgNDs, AgNFs, AuNFs │
└─────────────────────────────┬─────────────────────────────┘
│
▼
┌───────────────────────────────────────────────────────────┐
│ 4. Khảo sát vi cấu trúc & quang phổ: │
│ FE-SEM S4800, XRD SIEMENS D-5005, UV-Vis, Micro-Raman │
└───────────────────────────────────────────────────────────┘
Data và phân tích
Hệ thống thiết bị đo đạc và phần mềm phân tích chuyên dụng:
- Kính hiển vi điện tử quét phát xạ trường (FE-SEM): Thực hiện trên hệ máy Hitachi FE-SEM S4800 (độ phân giải đạt xấp xỉ 1 nm tại điện thế gia tốc $15\text{ kV}$), phân tích rõ nét cấu trúc tinh thể 3D dạng cành lá đối xứng và các lớp cánh hoa nano xếp lớp.
- Nhiễu xạ tia X (XRD): Đo trên hệ máy SIEMENS D-5005 với bức xạ $Cu\text{--}K\alpha$ ($\lambda = 1.5406\text{ \AA}$), góc quét $2\theta$ từ $20^\circ$ đến $80^\circ$. Dữ liệu XRD chứng minh sự kết tinh cao của bạc và vàng theo cấu trúc lập phương tâm diện (fcc) với các mặt phẳng phản xạ đặc trưng (111), (200), (220) và (311) thỏa mãn định luật Bragg:
$$2d\sin\theta = n\lambda$$
- Mô phỏng trường điện từ FDTD: Tính toán phân bố điện trường cục bộ $|E/E_0|$, trực quan hóa vị trí các điểm nóng tại các khe hẹp nano và đầu nhọn của cành lá và cánh hoa.
- Quang phổ vi Raman (Micro-Raman Spectrometer): Sử dụng các nguồn laser kích thích bước sóng $\lambda = 532\text{ nm}$, $632.8\text{ nm}$ và $785\text{ nm}$, công suất laser chiếu mẫu được điều chỉnh ở mức dưới $1\text{ mW}$ nhằm ngăn chặn hiện tượng phá hủy mẫu do hiệu ứng nhiệt cục bộ.
Phát hiện đột phá và implications
Những phát hiện then chốt
Nghiên cứu mang lại 4 kết quả thực nghiệm và lý thuyết mang tính đột phá:
- Khẳng định quy luật khoảng cách khe nano và hiệu ứng hình học dị hướng: Dữ liệu từ luận án và mô phỏng điện từ trường chỉ ra rằng: "khi khoảng cách giữa hai hạt nano là 2 nm thì hệ số tăng cường SERS đạt được là $10^8$ và hệ số tăng cường này suy giảm xuống $10^5$ khi khoảng cách giữa hai hạt tăng lên 3 nm". Tuy nhiên, việc chế tạo khe 2 nm giữa các hạt cầu đồng đều là cực kỳ khó khăn. Luận án đã giải quyết nút thắt này khi chứng minh các cấu trúc AgNDs và AgNFs tự tạo ra vô số các khe hẹp sub-5nm tự nhiên giữa các nhánh phụ và các nếp gấp cánh hoa, mang lại hệ số tăng cường SSEF ổn định từ $10^7$ đến $10^9$.
- Cơ chế hiệp đồng của Si trong tổng hợp cấu trúc nano: Phát hiện đế Si không chỉ đóng vai trò giá đỡ thụ động mà trực tiếp tham gia như một chất khử electron nội tại, thúc đẩy quá trình mọc định hướng của các cành lá AgNDs với góc phân nhánh cố định $55^\circ - 68.6^\circ$, loại bỏ hoàn toàn nhu cầu sử dụng các chất khử độc hại mạnh trong môi trường.
- Giới hạn phát hiện siêu vết đối với độc chất nông nghiệp và thực phẩm:
- Nhận biết thuốc diệt cỏ Paraquat ở nồng độ thấp đến $10^{-8}\text{ M}$ (vượt trội hoàn toàn so với mức 5 ppm của các nghiên cứu trước đó trên đế SiNWs).
- Nhận biết thuốc trừ sâu Thiram và Pyridaben ở dải nồng độ $10^{-7} - 10^{-9}\text{ M}$, phát hiện trực tiếp trên bề mặt vỏ hoa quả nông sản.
- Nhận biết chất nhuộm màu độc hại Malachite Green, Rhodamine B và chất phụ gia Melamine ở nồng độ cực vết đạt ngưỡng $10^{-10} - 10^{-12}\text{ M}$.
- Phân tích vết Xyanua (Cyanide) trong nguồn nước ô nhiễm với giới hạn phát hiện dưới ngưỡng quy định của Tổ chức Y tế Thế giới (WHO).
- Tính chất quang học Plasmon dải rộng: Các cấu trúc AgNFs và AuNFs thể hiện phổ hấp thụ LSPR trải rộng từ vùng nhìn thấy (Visible) sang vùng hồng ngoại gần (NIR: $600 - 900\text{ nm}$), cho phép tương thích linh hoạt với nhiều bước sóng laser kích thích khác nhau mà không làm suy giảm hiệu suất tăng cường.
┌────────────────────────────────────────────────────────────────────────────────────────┐
│ BẢNG TỔNG HỢP HIỆU NĂNG PHÁT HIỆN LƯỢNG VẾT CỦA CÁC ĐẾ SERS │
├──────────────────────┬──────────────────────┬──────────────────┬───────────────────────┤
│ Chất phân tích mục │ Cấu trúc Đế SERS │ Giới hạn phát │ Hệ số tăng cường SERS │
│ tiêu │ │ hiện (LOD) │ ước tính (EF) │
├──────────────────────┼──────────────────────┼──────────────────┼───────────────────────┤
│ Paraquat (Diệt cỏ) │ AgNDs / Si │ 10^-8 M │ ~ 5.5 x 10^7 │
│ Thiram (Trừ nấm) │ AgNFs / Si │ 10^-9 M │ ~ 1.2 x 10^8 │
│ Pyridaben (Trừ sâu) │ AuNFs / Si │ 10^-7 M │ ~ 8.6 x 10^6 │
│ Melamine (Phụ gia) │ AgNDs / Si │ 10^-8 M │ ~ 3.4 x 10^7 │
│ Malachite Green │ AgNFs / Si │ 10^-11 M │ ~ 2.1 x 10^8 │
│ Rhodamine B / R6G │ AgNDs-AuNFs / Si │ 10^-10 - 10^-12 M│ ~ 1.0 x 10^9 │
│ Xyanua (Cyanide) │ AuNFs / Si │ 10^-8 M │ ~ 4.2 x 10^7 │
└──────────────────────┴──────────────────────┴──────────────────┴───────────────────────┘
Implications đa chiều
- Ý nghĩa lý thuyết: Xác thực thực nghiệm mô hình tương tác plasmon đa cực (multipolar plasmon resonance) trên các vật liệu nano có hình thái đối xứng fractal và mở rộng hiểu biết về hiện tượng ghép cặp điện tử - photon tại bề mặt tiếp xúc dị thể vô cơ - hữu cơ (Metal-Semiconductor-Molecule interfaces).
- Đột phá phương pháp luận: Thiết lập quy trình công nghệ 1 bước (one-step fabrication) chế tạo cảm biến SERS pha rắn trên nền Si, có thể chuyển giao và nhân rộng quy mô trong các phòng thí nghiệm tiêu chuẩn mà không cần hệ thống phòng sạch đắt đỏ.
- Ứng dụng thực tiễn: Cung cấp giải pháp chế tạo các chip cảm biến SERS cầm tay (portable SERS chips) phục vụ kiểm định an toàn vệ sinh thực phẩm nhanh tại hiện trường, giám sát dư lượng nông dược ngay tại nông trại và cửa khẩu.
- Khuyến nghị chính sách: Cung cấp bằng chứng kỹ thuật khả thi để các cơ quan quản lý nhà nước (Bộ Nông nghiệp & PTNT, Bộ Y tế, Cục An toàn Thực phẩm) xây dựng các quy chuẩn kỹ thuật mới về giám sát ô nhiễm hóa chất ở ngưỡng nồng độ ppb, thay thế dần các thủ tục kiểm nghiệm sắc ký cồng kềnh trong phân loại nhanh ban đầu.
Limitations và Future Research
Mặc dù đạt được những kết quả xuất sắc, nghiên cứu thẳng thắn thừa nhận các giới hạn kỹ thuật:
- Hiện tượng oxy hóa bề mặt của nano bạc (Ag oxidation): Bạc kim loại có xu hướng bị oxy hóa và sunfua hóa khi tiếp xúc lâu dài với không khí, dẫn đến suy giảm cường độ LSPR và giảm tuổi thọ cảm biến sau 3-4 tuần bảo quản thông thường.
- Hiệu ứng gia nhiệt laser cục bộ: Tại các điểm nóng nano, sự tích tụ mật độ quang năng cao từ chùm laser hội tụ có thể gây phân hủy nhiệt hoặc quang phân (photodegradation) đối với một số phân tử hữu cơ nhạy cảm nhiệt nếu không kiểm soát nghiêm ngặt công suất nguồn kích thích.
- Phân tích định lượng trong ma trận mẫu thực tế phức tạp: Sự cạnh tranh hấp phụ của các ion lạ, protein và chất béo trong các mẫu nông sản thực tế (như đất, dịch chiết lá, sữa tươi) có thể làm suy giảm độ chọn lọc của đế nếu không có bước tiền xử lý lọc thô thích hợp.
Các định hướng nghiên cứu tiếp nối trong tương lai:
- Phủ màng bảo vệ siêu mỏng (Passivation layer): Khảo sát phủ lớp graphene đơn lớp, oxit nhôm ($Al_2O_3$) hoặc $SiO_2$ dày 1-2 nm bằng kỹ thuật lắng đọng lớp nguyên tử (ALD) nhằm chống oxy hóa cho cấu trúc Ag mà không làm triệt tiêu trường gần điện từ.
- Tích hợp hệ thống vi lưu (Microfluidics-SERS): Chế tạo vi kênh dẫn mẫu lỏng tích hợp trực tiếp trên chip Si-SERS để tự động hóa hoàn toàn quá trình phân tích dòng liên tục.
- Kỹ thuật học máy giải chập phổ (Machine Learning Deconvolution): Ứng dụng mạng nơ-ron tích chập (CNN) và phân tích thành phần chính (PCA) để tự động nhận dạng và định lượng đồng thời hỗn hợp 5-10 loại thuốc bảo vệ thực vật trong cùng một phổ SERS phức tạp.
- Phát triển đế lai dị thể Plasmonic - 2D Materials: Kết hợp AgNDs/AuNFs với vật liệu bán dẫn phân lớp như $MoS_2$, $WS_2$ hoặc $Ti_3C_2T_x$ (MXene) nhằm kích hoạt tối đa hiệu ứng tăng cường hóa học (CE) thông qua cộng hưởng truyền điện tích liên pha.
Tác động và ảnh hưởng
Luận án tạo ra tác động lan tỏa sâu rộng trên cả phương diện học thuật và kinh tế - xã hội:
- Tác động học thuật: Định hình một hướng nghiên cứu mũi nhọn về công nghệ quang tử plasmonic tại Việt Nam, đóng góp trực tiếp vào chuỗi công bố quốc tế uy tín (ISI/Scopus) của nhóm nghiên cứu thuộc Viện Khoa học Vật liệu (Viện Hàn lâm KH&CN Việt Nam) và Trường Đại học Khoa học Tự nhiên (ĐHQG Hà Nội). Ước tính các quy trình chế tạo cấu trúc hoa và lá nano trên Si có thể đạt chỉ số trích dẫn cao trong cộng đồng nghiên cứu cảm biến quang học nano toàn cầu.
- Chuyển đổi công nghệ và công nghiệp: Mở ra lộ trình thương mại hóa các linh kiện cảm biến quang học "Made in Vietnam" với chi phí sản xuất ước tính chỉ bằng 1/10 so với các đế thương mại nhập ngoại (như Klarite hay Silmeco), tạo tiền đề cho việc tự chủ công nghệ chế tạo thiết bị phân tích an toàn thực phẩm.
- Lợi ích xã hội và môi trường: Gián tiếp bảo vệ sức khỏe cộng đồng thông qua việc cung cấp công cụ sàng lọc nhanh các thực phẩm nhiễm bẩn, góp phần loại bỏ dư lượng hóa chất độc hại trong nông sản xuất khẩu, nâng cao giá trị cạnh tranh của nông sản Việt Nam trên thị trường quốc tế.
Đối tượng hưởng lợi
- Nghiên cứu sinh và Giới nghiên cứu trẻ: Tiếp cận một hệ phương pháp luận hoàn chỉnh từ tính toán lý thuyết, quy trình tổng hợp hóa lý nano đến kỹ thuật phân tích phổ vi mô chuyên sâu.
- Các nhà khoa học vật liệu và Vật lý chất rắn: Khai thác các dữ liệu tinh nghiệm về động học tinh thể, tương tác plasmon dị hướng và cơ chế truyền điện tích tại bề mặt tiếp xúc kim loại - bán dẫn.
- Kỹ sư R&D và Doanh nghiệp công nghệ phân tích: Thừa hưởng quy trình công nghệ chế tạo đế SERS giá thành rẻ, hiệu năng cao để tích hợp vào các thiết bị quang phổ cầm tay thương mại.
- Cơ quan kiểm định chất lượng và Quản lý nhà nước: Nắm giữ công cụ phân tích có độ tin cậy cao để ban hành các quy định thanh tra, xử lý vi phạm tồn dư hóa chất bảo vệ thực vật và phụ gia công nghiệp độc hại.
Câu hỏi chuyên sâu
1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?
Đóng góp lý thuyết độc đáo nhất là việc mở rộng Lý thuyết Cộng hưởng Plasmon Bề mặt Định xứ (LSPR) và Mô hình Khuếch đại Điện trường Bậc 4 ($|E|^4$) của George Schatz cho các cấu trúc hình học 3D bất đối xứng bậc cao (cành lá và hoa nano). Luận án đã làm sáng tỏ cơ chế tập trung mật độ điện tích tại các chóp nhọn fractal và các khe nano liên nhánh, biến các điểm này thành các "cột thu lôi plasmonic", qua đó chứng minh rằng sự kết hợp giữa hình thái dị hướng và đế bán dẫn Si có thể tạo ra hệ số tăng cường điện từ vượt trội mà không cần dựa vào các hệ cấu trúc tuần hoàn quang khắc nhân tạo đắt tiền.
2. Sự đổi mới trong phương pháp luận của luận án khi so sánh với ít nhất 2 công trình quốc tế tiêu biểu?
So với công trình của A. Theiss và cộng sự (2010) sử dụng quang khắc chùm điện tử hai góc (EBL) phức tạp với chi phí hàng nghìn USD/mẫu để tạo khe 1 nm, phương pháp lắng đọng hóa học/điện hóa trên nền Si của luận án giảm chi phí chế tạo xuống hàng trăm lần nhưng vẫn đạt được hệ số tăng cường tương đương ($10^8 - 10^9$). So với nghiên cứu của A. Gutes và cộng sự (2011) tổng hợp lá bạc trên đế nhôm rồi phải bóc tách cơ học để chuyển dịch màng, quy trình của luận án là quy trình "một bước" trực tiếp trên Si, khai thác chính đế Si làm tác nhân khử và giá đỡ quang học vô hoạt huỳnh quang, tạo độ bền cơ học và độ tái lập tín hiệu cao hơn hẳn.
3. Phát hiện thực nghiệm nào gây bất ngờ nhất và dữ liệu chứng minh?
Phát hiện bất ngờ nhất là vai trò khử electron chủ động của phiến Si trong môi trường có HF ($Si + 6HF + 4Ag^+ \rightarrow SiF_6^{2-} + 4Ag^0 + 6H^+$), cho phép điều khiển hình thái cành lá AgNDs phân nhánh đối xứng góc $55^\circ - 68.6^\circ$ mà không cần bổ sung các tác nhân khử hữu cơ độc hại thông thường như $NaBH_4$. Dữ liệu phổ vi Raman trên đế này cho phép phát hiện chất độc nông nghiệp Paraquat ở nồng độ vết $10^{-8}\text{ M}$ – một kết quả vượt trội so với cấu trúc hạt nano bạc trên dây nano Si (SiNWs) trước đây của Lương Trúc Quỳnh Ngân (chỉ đạt giới hạn phát hiện 5 ppm, tương đương $\sim 1.9 \times 10^{-5}\text{ M}$).
4. Luận án có cung cấp quy trình tái lập thực nghiệm (Replication Protocol) rõ ràng không?
Có. Luận án cung cấp chi tiết toàn bộ thông số thực nghiệm: loại đế đơn tinh thể Si, quy trình làm sạch bề mặt, nồng độ mol chính xác của tiền chất ($AgNO_3$, $HAuCl_4$), hàm lượng chất định hướng (PVP, AsA), mật độ dòng điện thế quét tĩnh (từ $-0.2\text{ V}$ đến $-0.8\text{ V}$), thời gian lắng đọng và thông số thiết bị đo (bước sóng laser 532 nm / 785 nm, công suất $<1\text{ mW}$, độ phân giải máy FE-SEM S4800 và XRD SIEMENS D-5005), đảm bảo khả năng tái lập thực nghiệm 100% tại bất kỳ phòng thí nghiệm chuyên ngành nào.
5. Lộ trình nghiên cứu 10 năm tới (10-Year Research Agenda) được vạch ra như thế nào?
Lộ trình 10 năm tập trung vào 3 giai đoạn chiến lược:
- Giai đoạn 1 (1-3 năm): Hoàn thiện công nghệ bọc phủ màng bảo vệ đơn lớp chống oxy hóa ($Al_2O_3$/Graphene) để kéo dài tuổi thọ đế SERS lên trên 12 tháng;
- Giai đoạn 2 (3-6 năm): Chế tạo vi hệ thống tích hợp "Lab-on-a-Chip" kết hợp vi lưu (Microfluidics) và chip Si-SERS để tự động hóa xử lý và đo mẫu lỏng tại hiện trường;
- Giai đoạn 3 (6-10 năm): Tích hợp trí tuệ nhân tạo (AI/Deep Learning) trên thiết bị quang phổ cầm tay nhằm xây dựng cơ sở dữ liệu phổ SERS lớn (Big SERS Database), phục vụ phân tích tự động dấu vết độc chất và mầm bệnh y sinh trong thời gian thực.
Kết luận
- Tổng hợp thành công các cấu trúc nano dị hướng bậc cao: Làm chủ quy trình công nghệ lắng đọng hóa học và điện hóa đơn giản, chi phí thấp để chế tạo trực tiếp các cấu trúc cành lá nano bạc (AgNDs), hoa nano bạc (AgNFs) và hoa nano vàng (AuNFs) đồng đều trên phiến bán dẫn Silic.
- Làm sáng tỏ cơ chế vật lý - hóa học bề mặt: Chứng minh vai trò kép độc đáo của đế Si (vừa là giá đỡ quang học triệt tiêu huỳnh quang, vừa là tác nhân khử electron nội tại) và giải mã hiệu ứng "cột thu lôi" tại các đỉnh nhọn nano giúp khuếch đại điện trường LSPR vượt bậc ($|E|^4$).
- Đạt hiệu năng tăng cường SERS đột phá: Thiết lập hệ số tăng cường thực nghiệm (EF) đạt ngưỡng $10^7 - 10^9$, giải quyết triệt để rào cản mất ổn định của hệ keo huyền phù và hạn chế tán xạ yếu của các hạt nano cầu đẳng hướng.
- Ứng dụng nhận biết siêu vết đa dạng độc chất: Định danh thành công các hợp chất bảo vệ thực vật (paraquat, pyridaben, thiram), phụ gia thực phẩm độc hại (melamine, crystal violet, rhodamine B) và anion độc xyanua ở dải nồng độ siêu vết (từ ppm đến ppb, đạt ngưỡng $10^{-8} - 10^{-12}\text{ M}$).
- Mở ra các hướng nghiên cứu liên ngành mới: Thiết lập nền tảng khoa học vững chắc cho sự phát triển của các cảm biến quang tử nano lai ghép (Hybrid Plasmonic Sensors), công nghệ vi lưu Lab-on-a-Chip và giải pháp phân tích an toàn thực phẩm, y - sinh học và giám sát môi trường tại Việt Nam và khu vực.
- Giá trị thực tiễn và chuyển giao công nghệ: Đặt nền móng cho việc nội địa hóa quy trình sản xuất chip cảm biến SERS pha rắn chất lượng cao với giá thành cạnh tranh toàn cầu, đóng góp trực tiếp vào nhiệm vụ bảo vệ sức khỏe cộng đồng và nâng cao năng lực kiểm định chất lượng nông sản.
